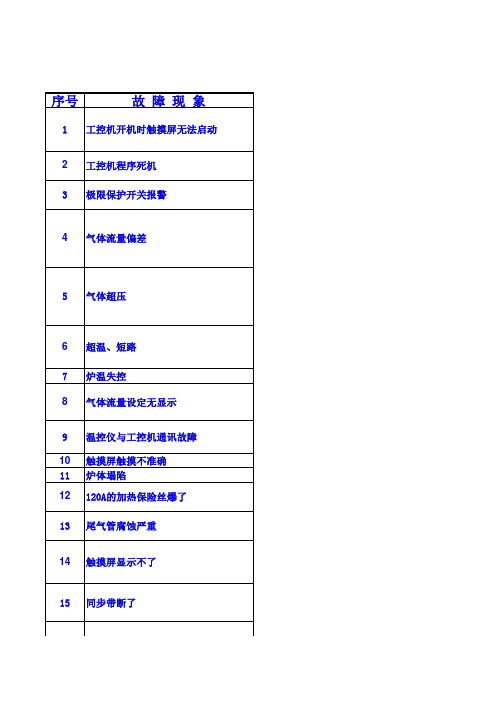

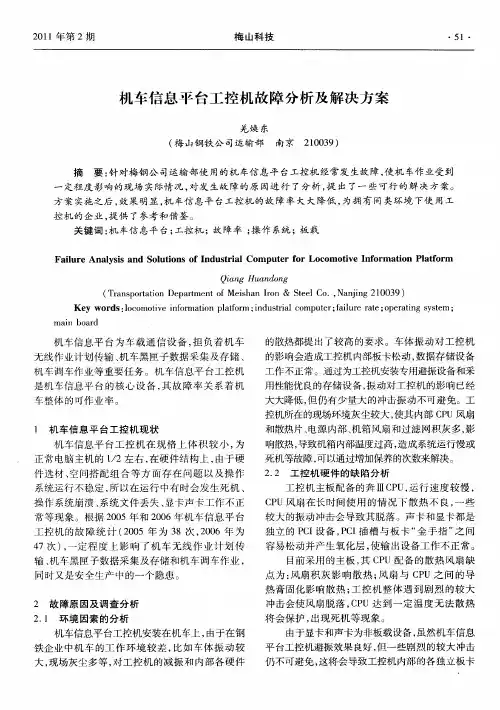

工控机死机的原因工控机“死机”有以下几个缘由，分析如下。
1、硬件缘由硬件问题，硬件老化，比如风扇损坏、内部积尘多等缘由都可能造成工控机死机。
当工控机处理经plc传送的现场信号过多时，工控机的CPU频率较低，内存又较小，无法同时识别、处理这么多的信号，使这些信号“撞车”，造成工控机“死机”。
对策：因工控机主板内存条插槽所限，只能将内存扩充至64M。
主要解决途径是降低工控机处理识别现场信号的频率，避开信号“撞车”。
详细方案为：工控机通过PLC连接现场信号时，设定信号采样周期为2s以上，对变化不大的模拟量信号如温度等可设定10s以上。
在WinCC编程过程中，将全部的模拟量信号采样周期设定2s以上后，工控机“死机”现象很少发生。
2、软件问题，工控机类似一个电脑，也需要定期清理，比如垃圾文件太多，磁盘空间不够，电脑中病毒等都可能造成工控机死机。
电源供电不稳定也可能造成工控机死机，有UPS可以保证工控机电源的稳定。
排解以上因素基本上可以解决问题。
3、环境温度工控机对环境温度比较敏感，夏季酷热，空调损坏时，工控机简单“死机”。
对策：将空调修好，降低工控机环境温度，保证工控机正常运行。
4、工控机内部散热不良工控机所处的环境较恶劣，除温度高外，灰尘也较大。
当工控机内进入灰尘，各种板卡、CPU等电子元器件散热效果差，造成工控机“死机”。
对策：定期清除工控机内部灰尘，保持良好通风。
5、检查CPU风扇和主机电源风扇工控机的散热主要通过CPU风扇和电源风扇进行。
当CPU风扇损坏时，CPU的温度上升，极易造成工控机“死机”。
对策：常常检查工控机的风扇，准时更换损坏的风扇。
中控室的工控机出厂时CPU只加装了散热片，没有风扇。
后加装专用散热风扇，CPU的温度降低了近5℃。
6、常常清理临时产生的文件工控机在运行时，会产生大量的临时文件如Temp文件，这些文件占用着硬盘和系统资源，影响工控机处理信息的速度。
定期检查硬盘并删除临时性文件，提高工控机处理信息的速度。
⏹ 系统需求系统由测试台和测试柜两部分组成。
测试柜：主要由电路控制箱盒工控机构成。
工控机包含PCI-1710HG ，PCI-1760，PCL-839等三块卡。
PCI-1760为8路继电器输出卡，用来控制测试电路的档位切换，电源的切换，以及步进电机驱动器的启动。
PCI-1710HG 为高增益AD 采集卡用来采集控制回路的反馈电压，获取力矩器在不同角度下的力矩。
PCL-839用来控制步进电机驱动器，使力矩器力矩器定子转动到合适的角度。
测试台包括以静压空气轴承为支撑的测试主轴和梁体组件（6）组成活动部分：以角位移传感器（3），音圈力矩器（4），电子转换放大器组成的力矩反馈电气部分；由带动被测电机定子座（7）旋转、定位用的步进电机与涡轮蜗杆和步进电机等组成的传动机构部分⏹ 系统描述力矩测试原理当梁体组件受到被测电机的转矩Ma 作用时，它立刻偏离原来平衡位置。
其偏移角α的讯号经位移传感器、电子放大器、在音圈力矩器回路中产生一个反馈电流If ，并且产生一个反馈转矩Mf ，此转矩与被测电机转矩Ma 相比较，实现模拟量加矩再平衡。
通过PCI-1710GH 取出与反馈电流If成正比的采样标准电阻端电压Ur ，就是与被测电机转矩成正比的数值。
案例名称：基于研华ATE 设备的高精度力矩测试仪系统行业分类：ATE （工厂自动化）地点：软件实施软件部分使用DELPHI6.0开发应用程序。
整个软件包括数据采集、数据动态显示、步进电机驱动、数据后期分析处理，数据库操作、测试报表输出等几部分。
1、测试流程控制模块。
主要通过操作PCI-1760，PCL-839来完成。
根据测试大纲的步骤依次操作继电器的切换。
通过控制步进电机使力矩器转动到规定的测试点。
这部分软件操作通过使用研华提供的动态链接库很方便的实现，避免了直接对板卡端口的操作，大大简化了编程开发。
测试流程如下2、模拟量采集存储、数据实时显示模块是自动测试系统比较重要的环节。

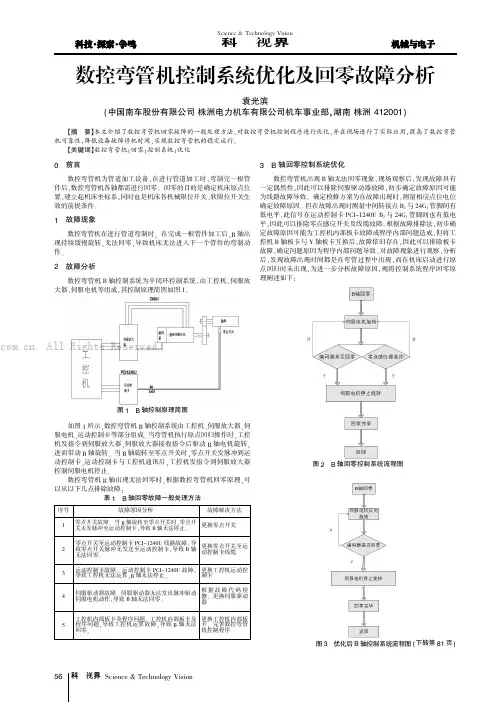

Science &Technology Vision 科技视界0前言数控弯管机为管道加工设备,在进行管道加工时,弯制完一根管件后,数控弯管机各轴都需进行回零。
回零的目的是确定机床原点位置,建立起机床坐标系,同时也是机床各机械限位开关、软限位开关生效的前提条件。
1故障现象数控弯管机在进行管道弯制时,在完成一根管件加工后,B 轴出现持续缓慢旋转,无法回零,导致机床无法进入下一个管件的弯制动作。
2故障分析数控弯管机B 轴控制系统为半闭环控制系统,由工控机、伺服放大器、伺服电机等组成,其控制原理简图如图1。
图1B 轴控制原理简图如图1所示,数控弯管机B 轴控制系统由工控机、伺服放大器、伺服电机、运动控制卡等部分组成。
当弯管机执行原点回归操作时,工控机发指令到伺服放大器,伺服放大器接收指令后驱动B 轴电机旋转,进而带动B 轴旋转。
当B 轴旋转至零点开关时,零点开关发脉冲到运动控制卡,运动控制卡与工控机通讯后,工控机发指令到伺服放大器控制伺服电机停止。
数控弯管机B 轴出现无法回零时,根据数控弯管机回零原理,可以从以下几点排除故障:表1B 轴回零故障一般处理方法3B 轴回零控制系统优化数控弯管机出现B 轴无法回零现象,现场观察后,发现故障具有一定偶然性,因此可以排除伺服驱动器故障,初步确定故障原因可能为线路故障导致。
确定检修方案为在故障出现时,测量相应点位电位确定故障原因。
但在故障出现时测量中间转接点B 2与24G 1管脚间有低电平,此信号在运动控制卡PCI-1240U B 2与24G 1管脚间也有低电平,因此可以排除零点感应开关及线缆故障。
根据故障排除法,初步确定故障原因可能为工控机内部板卡故障或程序内部问题造成,但将工控机B 轴板卡与Y 轴板卡互换后,故障依旧存在,因此可以排除板卡故障,确定问题原因为程序内部问题导致。
对故障现象进行观察、分析后,发现故障出现时间都是在弯管过程中出现,而在机床启动进行原点回归时未出现,为进一步分析故障原因,现将控制系统程序回零原理阐述如下:图2B 轴回零控制系统流程图图3优化后B 轴控制系统流程图数控弯管机控制系统优化及回零故障分析袁光滨(中国南车股份有限公司株洲电力机车有限公司机车事业部,湖南株洲412001)【摘要】本文介绍了数控弯管机回零故障的一般处理方法,对数控弯管机控制程序进行优化,并在现场进行了实际应用,提高了数控弯管机可靠性,降低设备故障停机时间,实现数控弯管机的稳定运行。
一、打开计算机电源而计算机没有反应：1、查看电源插座是否有电并与计算机正常连接；2、检查计算机电源是否能正常工作（开机后电源风扇是否转动），显示器是否与主机连接正常；3、打开机箱盖查看电源是否与计算机底板或主板连接正常，底板与主板接插处是否松动，开机底板或主板是否上电，A TX电源是否接线有误；4、拔掉内存条开机是否报警；5、更换CPU或主板。
二、加电后底板上的电源指示灯，亮一下就灭了，无法加电?首先看是否机箱内有螺丝等异物，导致短路。
其次察看有关电源线是否接反，导致对地短路。
再次利用替换法，更换电源、主板、底板等设备。
三、工控机加电后，电源工作正常，主板没有任何反映？首先去掉外围的插卡及所连的设备，看能否启动？如果不能，可去掉内存，看是否报警？然后检查CPU的工作，是否正常？最后替换主板，检查主板是否正常四、开机后听见主板自检声但显示器上没有任何显示：1、检查显示器是否与主机连接正常；2、另外插一块显示卡查看是否能正常显示；3、清除CMOS（可能设置有错误）或者更换BIOS；4、更换CPU板（主板集成显卡）或显示器。
五、开机后报警显示器上没有任何显示：1、打开机箱盖查看内存条是否安装或者松动；2、拔掉内存条开机后报警声是否相同；3、清除COMS（可能设置有错误）或者更换BIOS；4、更换显示卡或外插一块显示卡（主板集成显卡）。
5、一般长音为内存条的故障；连续短音分为两种：一种是显卡报警另一种是BIOS报警；能进入系统但有间隔的短音，在主板BIOS下有一项CPU温度报警设置，当CPU温度到达设置时主板会发出有间隔的短音报警。
6、开机报警听报警的声音分析如下：Award BIOS1短--- 系统正常启动2短--- 常规错误1长1短---RAM 或主板出错1长2短--- 显示器或显卡错误1长3短--- 键盘控制器错误1长9短--- 主板Flash RAM 或EPROM 错误，即BIOS 损坏不间断长鸣---内存条未插紧或内存损坏重复短鸣--- 电源损坏AMI BIOS1短--- 内存刷新失败2短--- 内存ECC 校检错误3短---系统基本内存，即第一个64KB ，检查失败4短--- 系统时钟出错5短--- CPU 错误6短--- 键盘控制器错误7短--- 系统实模式错误，不能切换到保护模式8短--- 显示内存错误9短--- ROM BIOS 校检错误1长3短--- 内存校检错误1长8短--- 显示器或显卡错误Phoenix BIOS1短：系统启动正常1短1短1短：系统加点自检初始化失败1短1短2短：主板错误1短1短3短：CMOS或电池错误1短1短4短：ROM BIOS效验失败1短2短1短：系统时钟错误1短2短2短：DMA初始化失败1短2短3短：DMA页寄存器错误1短3短1短：RAM刷新错误1短3短2短：基本内存错误1短4短1短：基本内存地址线错误1短4短2短：基本内存效验错误1短4短3短：EISA时序器错误1短4短4短：EASA NMI口错误2短1短2短到2短4短4短（即所有开始为2短的声音的组合）：基本内存错误3短1短1短：从DMA寄存器错误3短1短2短：主DMA寄存器错误3短1短3短：主中断处理寄存器错误3短1短4短：从中断处理寄存器错误3短2短4短：键盘控制器错误3短3短4短：显示卡内存错误3短4短2短：显示错误3短4短3短：未发现显示只读存储器4短2短1短：时钟错误4短2短2短：关机错误4短2短3短：A20门错误4短2短4短：保护模式中断错误4短3短1短：内存错误4短3短3短：时钟2错误4短3短4短：实时钟错误4短4短1短：串行口错误4短4短2短：并行口错误4短4短3短：数字协处理器错误兼容BIOS：1短：系统正常2短：系统加电自检（POST）失败1长：电源错误，如果无显示，则为显示卡错误1长1短：主板错误1长2短：显卡错误1短1短1短：电源错误长1短：键盘错误六、开机后主板不能自检成功：1、按“Del”键重新设置CMOS或者清除CMOS；2、更换内存条；3、重新刷新BIOS或者更换相同BIOS芯片。
