电容器试验方法及注意事项

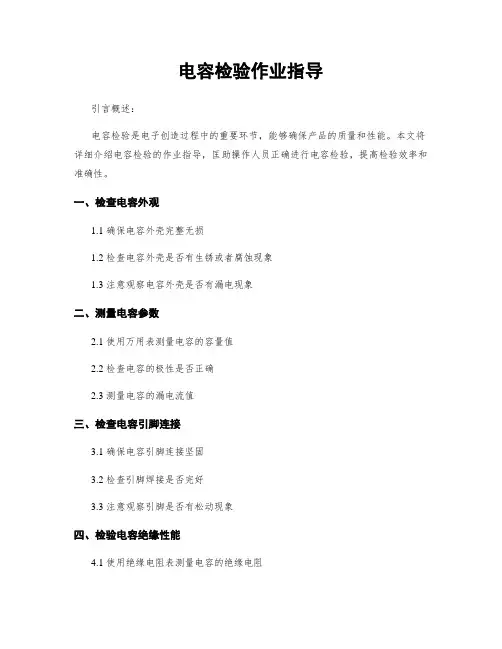

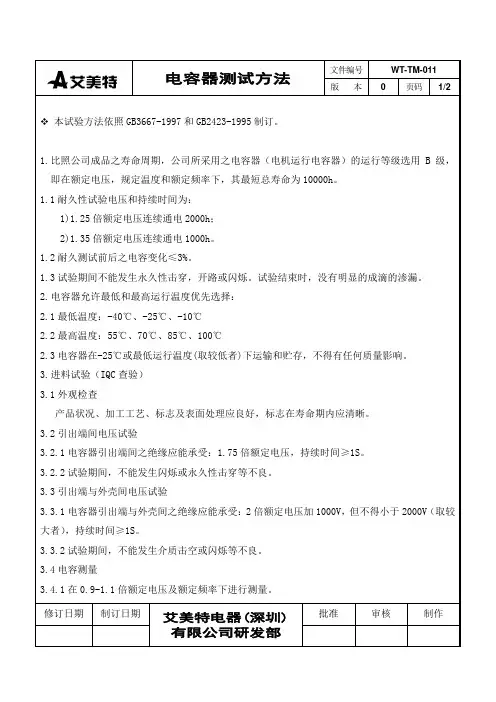

电容器检验作业指导标题：电容器检验作业指导引言概述：电容器是电子电路中常用的元器件，为了确保电容器的质量和性能，进行检验是必不可少的。

本文将介绍电容器检验的作业指导，帮助读者了解如何正确进行电容器的检验工作。

一、外观检查1.1 确认电容器外壳是否完整，无裂纹或破损。

1.2 检查电容器引脚是否焊接牢固，无松动或断裂。

1.3 观察电容器表面是否有污垢或氧化现象，需清洁干净。

二、参数测量2.1 使用万用表或LCR表测量电容器的容量值，与规格书上的数值进行比对。

2.2 测量电容器的损耗角正切值，确保在合理范围内。

2.3 检查电容器的绝缘电阻，确保符合要求。

三、交流电容器测试3.1 对于交流电容器，需进行绝缘电阻测试，检查绝缘性能是否良好。

3.2 测量电容器的介质损耗因数，确认电容器的损耗是否符合标准。

3.3 检查电容器的额定电压是否符合要求，以确保电容器在正常工作条件下不会损坏。

四、直流电容器测试4.1 测量直流电容器的电压漏电流，确保漏电流在规定范围内。

4.2 检查电容器的极性是否正确，避免反接导致损坏。

4.3 对于大容量直流电容器，需进行放电测试，确保安全操作。

五、标识确认5.1 检查电容器上的标识是否清晰可见，包括容量值、额定电压等信息。

5.2 确认电容器的生产日期和批次，以便追溯质量问题。

5.3 对于已检验合格的电容器，需进行标记或记录，便于后续使用和管理。

结论：电容器的检验工作是确保电子电路正常运行的重要环节，通过本文介绍的作业指导，读者可以正确、全面地进行电容器的检验工作，确保电容器质量和性能符合要求。

愿本文对读者有所帮助，提高电容器检验工作的效率和准确性。

一.适用范围本作业指导书适应于高压并联电容器、串联电容器、交流滤波电容器、集合式电容器、断路器电容器、耦合电容器和电容式电压互感器的电容分压器的交接或预防性试验。

二.引用的标准和规程GB50150-91《电气设备交接及安装规程》DL/T596-1996《电力设备预防性试验规程》三.电气试验项目及要求1. 渗漏油检查1.1 目的检查电容器是否有渗漏油现象。

1.2 试验性质交接、大修后、预防性试验或每6个月。

1.3 测量结果的分析判断有渗漏油现象应停止使用。

1.4 注意事项渗漏油检查由变电站值班员或检修人员观察。

2. 交流耐压2.1 目的检查电容器极间或极对壳的绝缘性能。

2.2 试验性质交接2.3 使用仪表调压器、工频试验变压器、分压器、限流电阻、测量用电流电压表。

2.4 试验步骤电容器极间交流耐压试验所需无功容量较大，有试验条件的可用试验变压器对电容器直接加压试验，否则采用串联谐振的试验方法。

消弧线圈L2与电容量并联，以补偿电容电流，使其并联后仍为容性，再与消弧线圈L1串联，L1用于电压补偿，以实现用较低的电源电压和较小的电流来满足试验电压较高、电流较大的试品的试验要求。

电容器极对外壳的交流耐压试验将电容器的两极连接在一起，外壳接地，用一般的耐压试验方法，对电容器两极逐步加至试验电压，并持续1min。

2.5 接线图电容器极间交流耐压采用补偿方法的试验接线如图2所示。

2.6 测量结果的分析判断交流耐压过程中无放电、升温和击穿为合格。

2.7 注意事项交流耐压试验电压应按产品出厂试验电压值的75%进行。

3. 绝缘电阻3.1 目的检查电容器极间和双极对壳的绝缘状况。

3.2 试验性质交接、大修后、预防性试验。

3.3 使用仪表绝缘摇表或兆欧表。

3.4 试验步骤一般用2500V兆欧表测量电容器的绝缘电阻。

对断路器电容器、耦合电容器和电容式电压互感器的电容分压器，测量两极间的绝缘电阻；对并联电容器、串联电容器和交流滤波电容器，测量两极对外壳的绝缘电阻（测量时两极应短接），以检查器身套管等的对地绝缘。

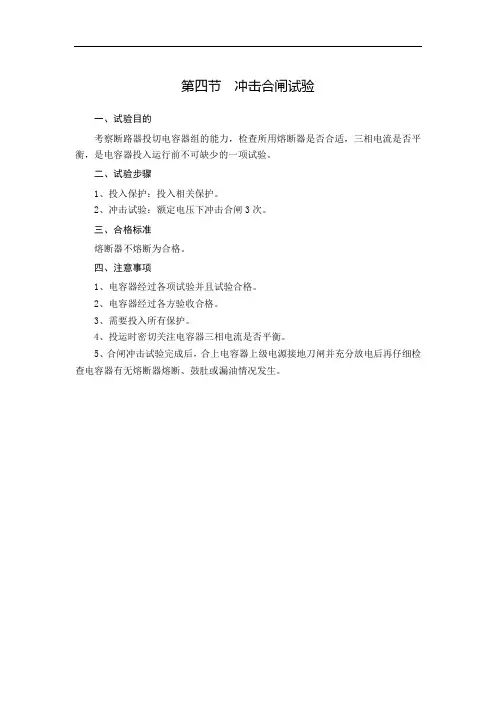

第四节冲击合闸试验
一、试验目的
考察断路器投切电容器组的能力，检查所用熔断器是否合适，三相电流是否平衡，是电容器投入运行前不可缺少的一项试验。

二、试验步骤
1、投入保护：投入相关保护。

2、冲击试验：额定电压下冲击合闸3次。

三、合格标准
熔断器不熔断为合格。

四、注意事项
1、电容器经过各项试验并且试验合格。

2、电容器经过各方验收合格。

3、需要投入所有保护。

4、投运时密切关注电容器三相电流是否平衡。

5、合闸冲击试验完成后，合上电容器上级电源接地刀闸并充分放电后再仔细检查电容器有无熔断器熔断、鼓肚或漏油情况发生。

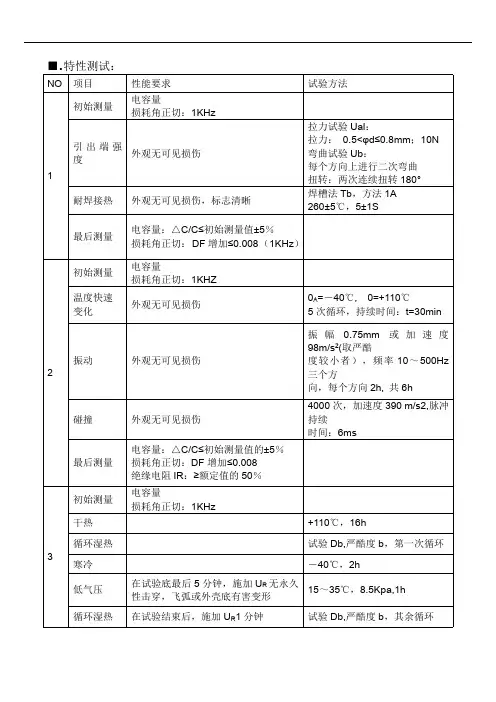

■.特性测试：NO项目性能要求试验方法1初始测量电容量损耗角正切：1KHz引出端强度外观无可见损伤拉力试验Ual：拉力：0.5<φd≤0.8mm；10N弯曲试验Ub：每个方向上进行二次弯曲扭转：两次连续扭转180°耐焊接热外观无可见损伤，标志清晰焊槽法Tb，方法1A260±5℃，5±1S最后测量电容量：△C/C≤初始测量值±5％损耗角正切：DF增加≤0.008（1KHz）2初始测量电容量损耗角正切：1KHZ温度快速变化外观无可见损伤0A=－40℃,0=+110℃5次循环，持续时间：t=30min 振动外观无可见损伤振幅0.75mm或加速度98m/s2(取严酷度较小者），频率10～500Hz三个方向，每个方向2h,共6h碰撞外观无可见损伤4000次，加速度390m/s2,脉冲持续时间：6ms最后测量电容量：△C/C≤初始测量值的±5％损耗角正切：DF增加≤0.008绝缘电阻IR：≥额定值的50％3初始测量电容量损耗角正切：1KHz干热+110℃，16h循环湿热试验Db,严酷度b，第一次循环寒冷－40℃，2h低气压在试验底最后5分钟，施加U R无永久性击穿，飞弧或外壳底有害变形15～35℃，8.5Kpa,1h循环湿热在试验结束后，施加U R1分钟试验Db,严酷度b，其余循环NO项目性能要求试验方法3最后测量外观无可见损伤，标志清晰电容量：△C/C≤初始测量值的±5％损耗角正切：DF≤0.008耐电压：4.3U R DC,60S无击穿或飞弧绝缘电阻IR：≥额定值的50％4稳压湿热外观无可见损伤，标志清晰电容量：△C/C≤初始测量值的±5％损耗角正切(1KHz)：DF增加≤0.008耐电压：4.3U R DC,60S无击穿或飞弧绝缘电阻IR：≥额定值的50％温度：40±2℃湿度：93±2%RH持续时间：56天6耐久性外观无可见损伤，标志清晰电容量：△C/C≤初始测量值的±10％损耗角正切(1KHz)：DF增加≤0.008耐电压：4.3U R DC,60S无击穿或飞弧绝缘电阻IR：≥额定值的50％+110℃，1000h施加电压：1.25U R额定电压每隔1h将电压升高到1000v，持续时间0.1S7充电和放电电容量：△C/C≤初始测量值的±10%损耗角正切（10KHz）：DF增加≤0.008绝缘电阻IR：≥额定值的50%次数：10000次充电持续时间：0.5S放电持续时间：0.5S充电电压为额定电压充电电阻：220/C R（Ω）或20Ω（取较大者）C R为标称电容量（μF）8阻燃性试验离开火焰后，任一电容器继续燃烧的时间不超过10s，且电容器燃烧的滴落物不应引燃在其下铺设的棉纸IEC695-2-2针焰法阻燃性等级：B电容器体积：V（mm3）≤250，施加火焰时间为5s电容体积：250＜V（mm3）≤500，施加火焰时间为20s电容体积：500＜V（mm3）≤1750，施加火焰时间为30s电容体积：V（mm3）＞1750，施加火焰时间为60s■电容器特性图：。

第1篇一、实验目的1. 了解电容器的参数及其测试方法；2. 掌握使用示波器、万用表等仪器进行电容器参数测试的操作技巧；3. 熟悉电容器参数对电路性能的影响。

二、实验原理电容器是一种储存电荷的电子元件，其参数主要包括电容量、耐压值、损耗角正切等。

电容量是指电容器储存电荷的能力，单位为法拉（F）；耐压值是指电容器能够承受的最大电压，单位为伏特（V）；损耗角正切是衡量电容器损耗性能的参数，其值越小，电容器性能越好。

电容器参数测试实验主要通过测量电容量、耐压值和损耗角正切等参数，来评估电容器的性能。

三、实验仪器与材料1. 实验仪器：（1）示波器：用于观察电容器充放电波形；（2）万用表：用于测量电容器的电容量、耐压值和损耗角正切；（3）信号发生器：用于提供测试信号；（4）电容器：待测试的电容元件。

2. 实验材料：（1）测试电路板；（2）连接线；（3）电源。

四、实验步骤1. 连接电路：按照实验电路图连接测试电路，包括信号发生器、电容器、示波器、万用表等。

2. 测量电容量：（1）打开电源，调节信号发生器输出频率为1kHz，输出电压为5V；（2）使用万用表测量电容器的电容量，记录数据。

3. 测量耐压值：（1）使用万用表测量电容器的耐压值，记录数据；（2）将电容器接入测试电路，逐渐增加电压，观察电容器是否击穿，记录击穿电压。

4. 测量损耗角正切：（1）打开示波器，将示波器探头连接到电容器的两端；（2）使用信号发生器输出正弦波信号，调节频率为1kHz，输出电压为5V；（3）观察示波器显示的波形，记录电容器的充放电波形；（4）使用万用表测量电容器的损耗角正切，记录数据。

5. 数据处理与分析：（1）根据测量数据，计算电容器的电容量、耐压值和损耗角正切；（2）分析电容器的性能，比较不同电容器的参数差异。

五、实验结果与分析1. 电容量：根据实验数据，电容器A的电容量为10μF，电容器B的电容量为15μF。

2. 耐压值：电容器A的耐压值为50V，电容器B的耐压值为60V。

电容测试方法电容测试是电子元件测试中的重要环节，它可以帮助工程师们了解电容器的性能和质量，以确保电路设计和生产的可靠性。

在本文中，我将介绍几种常见的电容测试方法，以及它们的优缺点和适用范围，希望对您有所帮助。

首先，最常见的电容测试方法之一是使用万用表进行测试。

这种方法简单易行，只需要将电容器连接到万用表的电容测试端口，即可读取电容值。

然而，这种方法只适用于小容值的电容器，对于大容值的电容器则无法准确测量。

其次，另一种常见的电容测试方法是使用LCR仪进行测试。

LCR 仪是一种专门用于测试电感、电容和电阻的仪器，它可以精确测量各种容值的电容器，并且可以提供更多的电容参数信息，如等效串联电阻（ESR）、损耗因子（D）等。

因此，对于对电容器性能要求较高的应用，使用LCR仪进行测试是一个更好的选择。

除了以上两种常见的电容测试方法外，还有一种称为交流阻抗法的测试方法。

这种方法通过在电容器上加交流电压，然后测量电压和电流之间的相位差和幅值，从而计算出电容值。

交流阻抗法可以在不拆卸电路的情况下进行测试，适用于在线测试和大批量生产线上的自动化测试。

另外，对于大容值电容器的测试，常常需要使用恒流充放电法。

这种方法通过一个已知的恒定电流，对电容器进行充电或放电，然后测量电压随时间的变化，从而计算出电容值。

恒流充放电法适用于大容值电容器的测试，可以提供更准确的测试结果。

总的来说，不同的电容测试方法各有优劣，选择合适的测试方法需要根据具体的应用场景和测试要求来进行。

在实际应用中，可以根据电容器的容值大小、测试精度要求、测试环境等因素来选择合适的测试方法。

希望本文的介绍能够帮助您更好地了解电容测试方法，为您的工程设计和生产提供参考。

在电子元件测试中，电容测试是一个至关重要的环节。

通过本文介绍的几种电容测试方法，我们可以更好地了解电容器的性能和质量，选择合适的测试方法，保证电路设计和生产的可靠性。

希望本文对您有所帮助，谢谢阅读！。

电容器试验电力系统中常用的电容器有电力电容器、耦合电容器、断路器均压电容以及电容式电压互感器的电容分压器。

电力电容器在系统中一般用作补偿功率因数和用于发电机的过电压保护。

耦合电容器主要用于电力系统载波通信及高频保护。

均压电容器并联在断路器断口，起均压及增加断路器断流容量的作用。

其结构域耦合电容器基本一样。

耦合电容器与电力电容器的构造材料均为油浸纸绝缘电容器。

电容元件由铝箔极板和电容器纸卷制而成，一台电容器由数个乃至数十个、数百个这样的电容元件串并联组成。

电力电容器一般电容量较大（μF级），额定电压多为35kv及以下，其结构特点是将串并联电容元件密封在铁壳中，充以绝缘油，引线由瓷套管引出，供连接之用。

耦合电容器一般电容量为3000～15000PF，额定电压在35kv及以上。

其结构特点是将串并联电容元件密封在瓷套中，高压端接带阻波器的高压引线，另一端由底部的小套管引出，接结合滤波器。

耦合电容器和电容式电压互感器的电容分压器的试验项目及标准如表所示。

电力电容器的试验项目、周期和标准《规程》也做了规定，在交接试验时对电力电容器一般做以下项目试验：（1）测量两级对外壳的绝缘电阻；（2）测量极间电容值；（3）渗漏油检查；（4）交流耐压试验；（5）冲击合闸试验；（6）并联电阻测量。

测量绝缘电阻测量绝缘电阻的目的主要是初步判断耦合电容器的两级及电力电容器两极对外壳之间的绝缘状况，测量时用2500v兆欧表。

摇测耦合电容器小套管对地绝缘电阻时用1000V兆欧表。

测量接线如图所示测量结果应与历次测量值及经验值比较，进行分析判断，测量时应注意：○1测量前后对电容器两级之间，两极与地之间，均应充分放电，尤其对电力电容器应直接从两个引出端上直接放电，而不应尽在连接板上对地放电。

因为大多数电力电容器两极与连接板连接时均串有熔断器，若某电力电容器上熔断器熔断，在连接板上放电不一定能将该电力电容器上所储存电荷放完。

○2应按大容量试品的绝缘电阻测量方法摇测电容器，在摇测过程中，应在未断开兆欧表以前，不停止摇动手柄，防止反充电损坏兆欧表。

电容器试验流程一、实验目的本实验旨在通过实验操作，掌握电容器的基本原理和特性，了解其在电路中的应用和作用。

二、实验仪器与材料1. 电源2. 电阻3. 电容器4. 万用表5. 连接线6. 开关三、实验原理电容器是一种储存电荷的装置，其特点是可以储存电能并释放电能。

在电路中，电容器可以起到储存电荷、隔直通交等作用。

电容器的主要性能参数包括电容量、工作电压、耐压等。

四、实验步骤1. 第一部分：测量电容器的电容量（1）将电容器和电阻连接到电源并接通电源。

（2）使用万用表测量电容器的电压。

（3）通过公式C=Q/V计算得到电容器的电容量。

2. 第二部分：测量电容器的电荷和能量（1）将电容器和电阻连接到电源并接通电源。

（2）使用万用表测量电容器两端的电压，并记录下来。

（3）根据公式U=Q/C计算得到电容器的电荷量。

（4）根据公式W=1/2 CV^2计算得到电容器的储存能量。

3. 第三部分：观察电容器的充放电过程（1）将电容器和电阻与电源以及开关连接好。

（2）按下开关，开始进行充电过程，观察电容器两端的电压变化。

（3）断开电源，观察电容器的放电过程，观察电压的变化。

（4）根据测量结果分析电容器的充放电特性。

五、实验注意事项1. 实验过程中要注意安全，不要触碰带电部件。

2. 仔细查看连接线是否正确连接，以免短路或其他意外情况发生。

3. 在实验过程中，注意万用表的量程选择，避免测量不准确。

4. 实验结束后要及时断开电源，彻底清理实验场地。

六、实验结果与分析通过以上实验步骤，我们成功测量了电容器的电容量、电荷和能量，并观察了电容器的充放电过程。

根据实验结果，我们可以得出电容器在电路中的应用和特性，进一步了解其作用和性能。

七、实验结论通过本次电容器实验，我们深入了解了电容器的基本原理和特性，掌握了测量电容量、电荷和能量的方法，同时也对电容器在电路中的应用有了更深入的认识。

这对我们日后的学习和实践都具有重要的意义。

以上就是电容器试验流程的详细介绍，希望对大家有所帮助。
