阻性消声器的设计
阻性消声器的设计
一、确定消声量
应根据有关的环境保护和劳动保护标准，适当考虑设备的具体条件，合理确定实际所需的消声量。
对于各频带所需的消声量，可参照相应的NR曲线来确定。
二、选定消声器的结构形式
首先要根据气流流量和消声器所控制的流速（平均流速）计算所需的通流截面，并由此来选定消声器的形式。
一般认为，当气流通道截面的当量直径小于300mm，可选用单通道直管式；当直径为300mm~500mm时，可在通道中加设一片吸声片或吸声芯。
当通道直径大于500mm时，则应考虑把消声器设计成片式、蜂窝式或其他形式。
三、正确选用吸声材料
这是决定阻性消声器消声性能的重要因素。
除首先考虑材料的声学性能外，同时还要考虑消声器的实际使用条件，在高温、潮湿、有腐蚀性气体等特殊环境中，应考虑吸声材料的耐热、防潮、抗腐蚀性能。
四、确定消声器的长度
这应根据噪声源的强度和降噪现场要求来决定。
增加长度可以提高消声量，但还应注意现场有限空间所允许的安装尺寸。
消声器的长度一般为1~3m。
五、选择吸声材料的护面结构
阻性消声器中的吸声材料是在气流中工作的，必须用护面结构固定起来。
常用的护面结构玻璃布、穿孔板或铁丝网等。
如果选取护面不合理、吸声材料会被气流吹跑或使护面结构激振动，导致消声性能下降。
护面结构形式主要由消声器通道内的流速来决定。
六、验算消声效果
根据“高频失效”和气流再生噪声的影响验算消声效果。
若设备
对消声器的压力损失有一定要求，应计算压力损失是否在允许的范围之内。
阻性消声器消声量计算说明1.阻性：阻性消声器利用其内部结构的复杂性和细小的孔隙来阻碍声波的传播，从而减少声波的传播路径。
此过程中一部分声能被转化为热能消耗掉，从而降低噪音水平。
阻性消声器的材料和内部结构的设计决定了其阻性。
2.吸声：阻性消声器内部充满了吸音材料，这些材料能够吸收声波的能量，将其转化为微小的振动或热能。
吸声材料通常被设计为多孔状的结构，以增加表面积和接触面，从而提高吸声效果。
消声量的计算通常涉及以下几个步骤：1.确定输入噪声水平：在需要降噪的设备附近测量环境中的噪声水平。
这可以通过声级计等测量设备进行。
2.确定输出噪声水平：在安装了阻性消声器之后，测量输出噪声水平。
同样，可以使用声级计等设备进行测量。
3.计算消声量：消声量可以通过以下公式计算得出：消声量=输入噪声水平-输出噪声水平消声量通常使用负数表示，表示降低了多少噪声水平。
例如，如果输入噪声水平为80dB，输出噪声水平为60dB，则消声量为20dB。
需要注意的是，消声量的计算是在特定频率下进行的，因为不同频率的声波在消声器中的声学表现有所不同。
所以，消声量通常以频率为变量进行评估和报告，以提供更准确的结果。
除了消声量，其他参数如声阻抗和透射损失也可以用来描述阻性消声器的性能。
声阻抗表示声波在消声器内的传播特性，透射损失表示声波通过消声器时的能量损失情况。
综上所述，阻性消声器是一种有效的噪声控制设备，其消声量是衡量其降噪效果的重要指标。
消声量的计算涉及多个参数和因素，包括输入输出噪声水平、声阻抗和透射损失等。
在实际应用中，正确的选择和使用阻性消声器能够显著降低噪声水平，改善工作环境和保护人员的健康。
阻性消声器设计步骤及要求(1) 确定消声器的结构型式根据气体流量和消声器所控制的平均流速，计算所需的通流截面，然后根据截面的尺寸大小来选定消声器的形式。
如果消声器中流速保持与原输气管道中的流速一样，也可以简单地按输气管道截面尺寸确定。
凭一般经验认为，当气流通道截面直径小于300 毫米时，可选用单通道的直管式，当直径大于300 毫米而小于500 毫米时，可在通道中加设一片吸声层或吸声芯；当直径大于500 毫米时，则应考虑把消声器设计成片式、蜂窝式或其它型式。
片式消声器中每个片间距离不应大于250 毫米，各片间加起来的通流截面积总和应相当于原管道截面的1.5~2 倍。
(2) 选用合适吸声材料可用来做消声器的吸声材料种类很多，如超细玻璃棉、泡沫塑料、多孔吸声砖、工业毛毡等。
在选用吸声材料时，除考虑吸声性能外，还要考虑消声器的使用环境，如对于高温、潮湿、有腐蚀性气体的特殊环境。
吸声材料种类确定以后，材料的厚度和密度也应注意选定，一般吸声材料厚度是由所要消声的频率范围决定的。
如果只为了消除高频噪声，吸声材料可薄些；如果为了加强对低频声的消声效果，则应选择厚一些的，但超过某一限度，对消声效果的改善就不明显了。
每种材料填充密度也要适宜，如超细玻璃棉填充容重20~30 公斤/ 米3 为合适。
填充容重太大，浪费材料，同时影响效果；填充容重太小，会由于振动而造成吸声材料下沉，使吸声材料不均匀而影响消声效果。
(3) 决定消声器的长度在消声器形式、通流截面和吸声层等都确定的情况下，增加消声器长度能提高消声值。
消声器长度可根据噪声源的声级大小和现场的降噪要求来决定，如在车间里某风机气流噪声较其它设备噪声高出很多时，就可把消声器设计得长些，反之就应短些。
一般现场使用的空气动力设备，其消声器的长度可设计为1~3 米。
(4) 合理选择吸声材料的护面结构阻性消声器的吸声材料必须用牢固的护面结构固定起来。
常采用的护面结构有玻璃布、穿孔板、窗纱、铁丝网等。
消声器科技名词定义中文名称：消声器英文名称：muffler silencer定义：安装在进、排气系统用于降低噪声的装置。
所属学科：电力(一级学科) ；环境保护(二级学科)本内容由全国科学技术名词审定委员会审定公布目录[隐藏]消声器种类消声器选购衡量指标消声器的选用消声器的应用及适用领域产品结构及特点吊运、贮存消声器Muffler消声器是阻止声音传播而允许气流通过的一种器件，是消除空气动力性噪声的重要措施。
消声器是安装在空气动力设备(如鼓风机、空压机)的气流通道上或进、排气系统中的降低噪声的装置。
消声器能够阻挡声波的传播，允许气流通过，是控制噪声的有效工具。
[编辑本段]消声器种类消声器的种类很多，但究其消声机理，又可以把它们分为六种主要的类型，即阻性消声器、抗性消声器、阻抗复合式消声器、微穿孔板消声器、小孔消声器和有源消声器。
阻性消声器主要是利用多孔吸声材料来降低噪声的。
把吸声材料固定在气流通道的内壁上或按照一定方式在管道中排列，就构成了阻性消声器。
当声波进入阻性消声器时，一部分声能在多孔材料的孔隙中摩擦而转化成热能耗散掉，使通过消声器的声波减弱。
阻性消声器就好象电学上的纯电阻电路，吸声材料类似于电阻。
因此，人们就把这种消声器称为阻性消声器。
阻性消声器对中高频消声效果好、对低频消声效果较差。
抗性消声器是由突变界面的管和室组合而成的，好象是一个声学滤波器，与电学滤波器相似，每一个带管的小室是滤波器的一个网孔，管中的空气质量相当于电学上的电感和电阻，称为声质量和声阻。
小室中的空气体积相当于电学上的电容，称为声顺。
与电学滤波器类似，每一个带管的小室都有自己的固有频率。
当包含有各种频率成分的声波进入第一个短管时，只有在第一个网孔固有频率附近的某些频率的声波才能通过网孔到达第二个短管口，而另外一些频率的声波则不可能通过网孔．只能在小室中来回反射，因此，我们称这种对声波有滤波功能的结构为声学滤波器。
选取适当的管和室进行组合．就可以滤掉某些频率成分的噪声，从而达到消声的目的。
2.3 消声降噪工程复习要求1、熟悉各类消声器的消声机理、特性及其适用范围。
2、掌握各类消声器的设计和应用。
3、了解消声器性能的基本测量方法。
一、阻性消声器采用消声器降低噪声是主要的噪声控制之一，对于大多数以气流噪声为主要噪声源的设备和以气流通道为主要噪声传播途径的场所，消声器往往是有效的控制措施。
为了有效利用消声器控制气流噪声，实施消声降噪工程，首先要了解各类消声器的特性和设计方法，在噪声源和噪声传播途径识别基础上，选择合理的设计方案。
1、阻性消声器的分类阻性消声器的种类和形式很多，一般按气流通道的几何形状，可以分为直管式、片式、折板式、蜂窝式、迷宫式、声流式、盘式、弯头式等。
（1）直管式消声器是结构最简单的一种阻性消声器，吸声材料直接布置在管道内壁、根据管道的需要可以是圆形或方形。
由于只有一个气流通道，适合流量不大的情况使用。
（2）片式消声器适合较大风量和较大管道情况使用。
由于把大的管道分成多个尺寸较小的消声通道，即可以保持较大的气流通道，又增加了气流通道的吸声材料的周长，使之具有较好的消声效果。
（3）折板式消声器是在片式消声器的基础上，增加气流通道的长度和弯曲，增加噪声和吸声材料的接触时间，减少高频噪声的直接投射，适当地增加了消声效果，但是和片式消声器比较阻力也要增加。
（4）蜂窝式消声器的结构特点类似于片式消声器，只是为了进一步减小每一个消声器通道截面尺寸，把整个大的通道分成多个蜂窝式小的消声通道。
（5）迷宫式消声器是在直管消声器基础上，插入一些吸声障板，使声波不断的由一个小室绕行到另一个小室，从而增加了消声效果，特别在中低频率范围，当然阻力也要增加。
迷宫式消声器中的气流速度不宜太高。
（6）声流式消声器类似于折板式消声器，只是为了减小阻力，把通道加工成声流式。
声流式消声器阻力较低，但是结构较为复杂，加工难度较大。
（7）盘式消声器的形状类似圆盘，具有较小的长度，气流和声波通过圆盘四周辐射，适合于在某些情况下，现场条件和空间不容许安装较长形状的消声器。

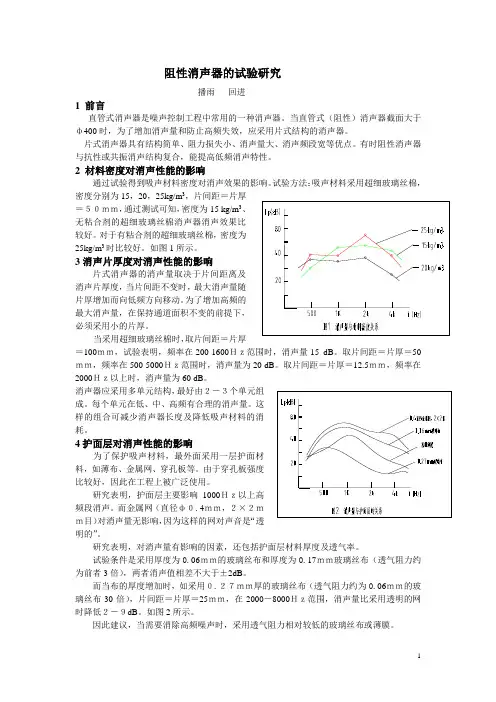

阻性消声器的试验研究播雨回进1 前言直管式消声器是噪声控制工程中常用的一种消声器。
当直管式（阻性）消声器截面大于ф400时，为了增加消声量和防止高频失效，应采用片式结构的消声器。
片式消声器具有结构简单、阻力损失小、消声量大、消声频段宽等优点。
有时阻性消声器与抗性或共振消声结构复合，能提高低频消声特性。
2 材料密度对消声性能的影响通过试验得到吸声材料密度对消声效果的影响。
试验方法：吸声材料采用超细玻璃丝棉，密度分别为15，20，25kg/m3，片间距＝片厚＝５０ｍｍ，通过测试可知，密度为15 kg/m3、无粘合剂的超细玻璃丝棉消声器消声效果比较好。
对于有粘合剂的超细玻璃丝棉，密度为25kg/m3时比较好。
如图1所示。
3消声片厚度对消声性能的影响片式消声器的消声量取决于片间距离及消声片厚度，当片间距不变时，最大消声量随片厚增加而向低频方向移动。
为了增加高频的最大消声量，在保持通道面积不变的前提下，必须采用小的片厚。
当采用超细玻璃丝棉时，取片间距＝片厚＝100ｍｍ，试验表明，频率在200-1600Ｈｚ范围时，消声量15 dB。
取片间距＝片厚＝50ｍｍ，频率在500-5000Ｈｚ范围时，消声量为20 dB。
取片间距＝片厚＝12.5ｍｍ，频率在2000Ｈｚ以上时，消声量为60 dB。
消声器应采用多单元结构，最好由２－３个单元组成。
每个单元在低、中、高频有合理的消声量。
这样的组合可减少消声器长度及降低吸声材料的消耗。
4护面层对消声性能的影响为了保护吸声材料，最外面采用一层护面材料，如薄布、金属网、穿孔板等。
由于穿孔板强度比较好，因此在工程上被广泛使用。
研究表明，护面层主要影响1000Ｈｚ以上高频段消声。
而金属网（直径ф０.4ｍｍ，２×２ｍｍ目）对消声量无影响，因为这样的网对声音是“透明的”。
研究表明，对消声量有影响的因素，还包括护面层材料厚度及透气率。
试验条件是采用厚度为0.06ｍｍ的玻璃丝布和厚度为0.17ｍｍ玻璃丝布（透气阻力约为前者3倍），两者消声值相差不大于±2dB。
阻性消声器的设计(1)确定消声量根据法规、标准及声源确定消声器所需的消声量。
在大多数情况下，消声量是以A计权声级计算。
参照相应的NR曲线，确定各倍频带或1/3倍频带需要的消声量。
(2)选定消声器的结构形式根据消声器的流量和允许的流速大小(一般情况下，流速控制决定于阻力要求和消声器消声量要求)，确定所需要的通流面积，然后根据通流面积的大小来选定消声器的结构形式。
按照一般的常规设计，通道的当量直径小于300mm 时，可选用单通道直管式;当通道当量直径大于300mm而小于500mm时，应在通道中加设吸声层或吸声芯，消声器的有效通流面积要扣除吸声层或吸声芯所占面积，以避免由于流速增加而引起的不良影响;当直径大于500mm时，当考虑采用片式、蜂窝式等其他形式的消声器。
(3)选用吸声材料吸声材料声学性能的好坏是决定消声器声学性能的重要因素。
除首先考虑其声学性能外，还需考虑消声器的实际使用条件。
在高温、潮湿、有腐蚀气体等特殊环境中使用的消声器，应考虑吸声材料的耐热、防潮、抗腐蚀性能。
(4)决定消声器长度在通道截面确定后，增加消声器的长度可以提高消声量。
消声器的长度主要根据声源强度和具体的降噪要求决定，还应注意现场有限空间所允许的安装尺寸。
(5)选择吸声材料的护面结构由于消声器中一般要通过具有一定流速的气流，所以必须采用护面结构固定和保护吸声材料。
XW-Ⅲ型.Ⅳ型微穿孔板消声器 XW-Ⅲ型.Ⅳ型微穿孔板消声器为圆形。
其中XW-Ⅲ型是单空腔结构，XW-Ⅳ型是双空腔结构。
XW-Ⅲ型消声量为15-20dB(A), XW-Ⅳ型消声量为20-25dB(A)。
XW-Ⅲ型.Ⅳ型消声器压力损失10-40Pa（风速5-15m/s）。
有效长度L=2m，安装长度L1=2.16m。
