线缆预留长度定额

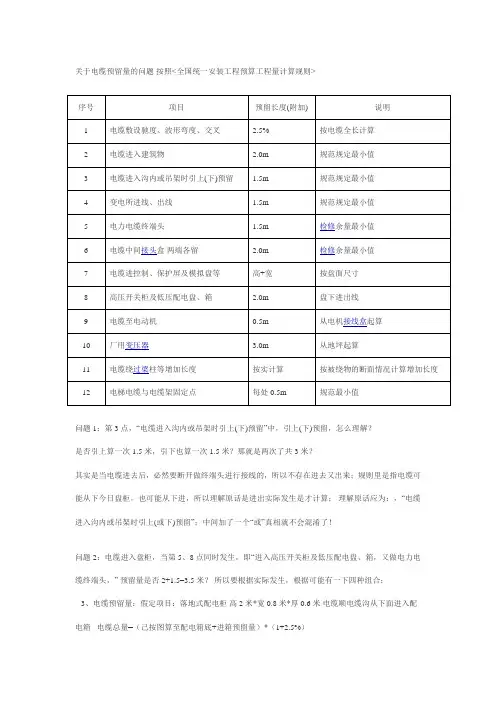

关于电缆预留量的问题按照<全国统一安装工程预算工程量计算规则>问题1：第3点，“电缆进入沟内或吊架时引上(下)预留”中，引上(下)预留，怎么理解？是否引上算一次1.5米，引下也算一次1.5米？那就是两次了共3米？其实是当电缆进去后，必然要断开做终端头进行接线的，所以不存在进去又出来；规则里是指电缆可能从下今日盘柜，也可能从下进，所以理解原话是进出实际发生是才计算；理解原话应为：，“电缆进入沟内或吊架时引上(或下)预留”；中间加了一个“或”真相就不会混淆了！问题2：电缆进入盘柜，当第5、8点同时发生，即“进入高压开关柜及低压配电盘、箱，又做电力电缆终端头，”预留量是否2+1.5=3.5米？所以要根据实际发生，根据可能有一下四种组合：3、电缆预留量：假定项目：落地式配电柜高2米*宽0.8米*厚0.6米电缆顺电缆沟从下面进入配电箱电缆总量=（己按图算至配电箱底+进箱预留量）*（1+2.5%）问题：预留量：答案4个：1.预留=高+宽=2+0.8=2.82.预留=高+宽+电缆头=2+0.8+1.5=4.33.预留=2 （盘下进出线，定额规定）=24.预留量=2+1.5（箱预留+电缆头）=3.51、关于电缆敷设中套用垂直通道定额2-622子目与普通电缆子目2-618如何界定：（安徽或全国200 0安装定额）现工程中电缆使用量较多，我公司在一幢18层高层建筑中，电缆敷设在电气竖井中竖直的桥架内（说明：电气竖井每层为长1.8M、宽1.5m、层高为2.9m，且每层竖井有顶及底板，预留桥架洞口，以后做防火封堵）人可以站在井内操作。

）问：这种电缆敷设工艺能否套用竖直通道定额子目？何种情况下套取竖直通道子目。

2：DN100的消防管安装，工艺方式为沟槽连接，使用成品的卡箍及三通、弯头等管件，定额使《安徽省2003补充定额》定额子目为B8-56，及B8-63子目，对管件定义发生分歧：工程内容：如安装DN100管道200米，弯头及三通合计36个，弯头及三通用卡箍78个，直管段管道用卡箍直接连接，使用卡箍40个。

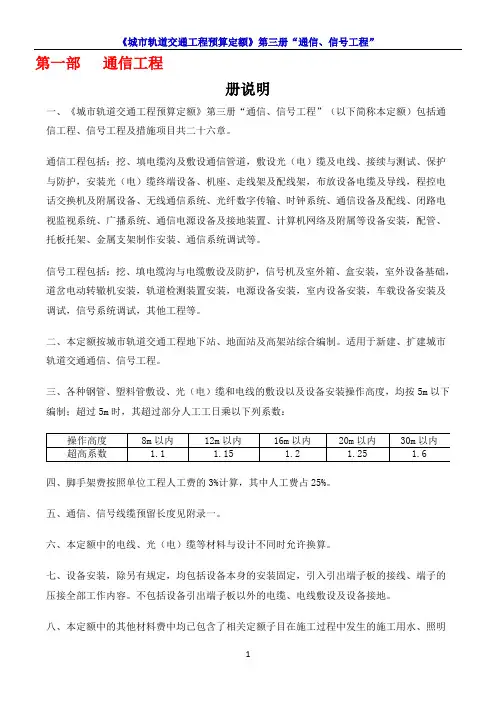

第一部通信工程册说明一、《城市轨道交通工程预算定额》第三册“通信、信号工程”（以下简称本定额）包括通信工程、信号工程及措施项目共二十六章。

通信工程包括：挖、填电缆沟及敷设通信管道，敷设光（电）缆及电线、接续与测试、保护与防护，安装光（电）缆终端设备、机座、走线架及配线架，布放设备电缆及导线，程控电话交换机及附属设备、无线通信系统、光纤数字传输、时钟系统、通信设备及配线、闭路电视监视系统、广播系统、通信电源设备及接地装置、计算机网络及附属等设备安装，配管、托板托架、金属支架制作安装、通信系统调试等。

信号工程包括：挖、填电缆沟与电缆敷设及防护，信号机及室外箱、盒安装，室外设备基础，道岔电动转辙机安装，轨道检测装置安装，电源设备安装，室内设备安装，车载设备安装及调试，信号系统调试，其他工程等。

二、本定额按城市轨道交通工程地下站、地面站及高架站综合编制。

适用于新建、扩建城市轨道交通通信、信号工程。

三、各种钢管、塑料管敷设、光（电）缆和电线的敷设以及设备安装操作高度，均按5m以下编制；超过5m时，其超过部分人工工日乘以下列系数：四、脚手架费按照单位工程人工费的3%计算，其中人工费占25%。

五、通信、信号线缆预留长度见附录一。

六、本定额中的电线、光（电）缆等材料与设计不同时允许换算。

七、设备安装，除另有规定，均包括设备本身的安装固定，引入引出端子板的接线、端子的压接全部工作内容。

不包括设备引出端子板以外的电缆、电线敷设及设备接地。

八、本定额中的其他材料费中均已包含了相关定额子目在施工过程中发生的施工用水、照明用电费用，其费用是按照现场有水源、电源计算的。

九、未尽事宜详见本册定额各章说明。

第一章挖、填电缆沟及敷设通信管道说明一、本章包括挖、填电缆沟，挖、砌光（电）缆槽道，管道基础，敷设混凝土通信管道，塑料通信管道，钢管通信管道，管道包封，人（手）孔砌筑等共8节67个子目。

二、挖、填电缆沟及管道沟的长度，应扣除电缆过桥、隧道的长度。

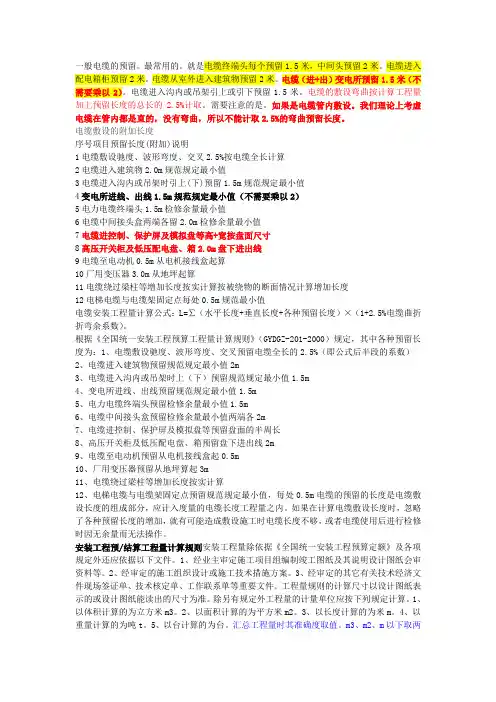

一般电缆的预留。

最常用的。

就是电缆终端头每个预留1.5米，中间头预留2米。

电缆进入配电箱柜预留2米。

电缆从室外进入建筑物预留2米。

电缆（进+出）变电所预留1.5米（不需要乘以2）。

电缆进入沟内或吊架引上或引下预留1.5米。

电缆的敷设弯曲按计算工程量加上预留长度的总长的2.5%计取。

需要注意的是。

如果是电缆管内敷设。

我们理论上考虚电缆在管内都是直的，没有弯曲，所以不能计取2.5%的弯曲预留长度。

电缆敷设的附加长度序号项目预留长度(附加)说明1电缆敷设驰度、波形弯度、交叉2.5%按电缆全长计算2电缆进入建筑物2.0m规范规定最小值3电缆进入沟内或吊架时引上(下)预留1.5m规范规定最小值4变电所进线、出线1.5m规范规定最小值（不需要乘以2）5电力电缆终端头1.5m检修余量最小值6电缆中间接头盒两端各留2.0m检修余量最小值7电缆进控制、保护屏及模拟盘等高+宽按盘面尺寸8高压开关柜及低压配电盘、箱2.0m盘下进出线9电缆至电动机0.5m从电机接线盒起算10厂用变压器3.0m从地坪起算11电缆绕过梁柱等增加长度按实计算按被绕物的断面情况计算增加长度12电梯电缆与电缆架固定点每处0.5m规范最小值电缆安装工程量计算公式：L=∑（水平长度+垂直长度+各种预留长度）×（1+2.5%电缆曲折折弯余系数）。

根据《全国统一安装工程预算工程量计算规则》（GYDGZ-201-2000）规定，其中各种预留长度为：1、电缆敷设驰度、波形弯度、交叉预留电缆全长的2.5%（即公式后半段的系数）2、电缆进入建筑物预留规范规定最小值2m3、电缆进入沟内或吊架时上（下）预留规范规定最小值1.5m4、变电所进线、出线预留规范规定最小值1.5m5、电力电缆终端头预留检修余量最小值1.5m6、电缆中间接头盒预留检修余量最小值两端各2m7、电缆进控制、保护屏及模拟盘等预留盘面的半周长8、高压开关柜及低压配电盘、箱预留盘下进出线2m9、电缆至电动机预留从电机接线盒起0.5m10、厂用变压器预留从地坪算起3m11、电缆绕过梁柱等增加长度按实计算12、电梯电缆与电缆架固定点预留规范规定最小值，每处0.5m电缆的预留的长度是电缆敷设长度的组成部分，应计入度量的电缆长度工程量之内。

《全国统⼀安装⼯程预算定额》⼯程量计算规则全国统⼀安装⼯程⼯程量计算规则第⼀册机械设备安装⼯程⼀、定额内凡以设备重量（吨）为计量单位，或以设备重量范围划分时，均以设备的铭牌重量为准；如⽆铭牌重量，则以产品⽬录、样本、说明所注明的净重量为准。

⼆、计算设备重量时，除定额另有规定者外，均包括随主机供货的、与设备联体的电机、屏盘、安全罩、平台、梯⼦、栏杆、⽀架以及设备本体第⼀个法兰以内的管道等全部重量。

三、泵、风机安装1、按不同类型分别以“台”为计量单位，以重量范围划分⼦⽬。

2、直联式的泵和风机，以本体和底座的总重量计算。

3、⾮直联式的泵和风机，以本体和底座的总重量计算，不包括电动机重量，但已包括电动机安装。

四、压缩机安装1、按不同类型分别以“台”为计算单位，以重量范围划分⼦⽬。

计算重量时，按下列不同型号分别计算。

（1）活塞式V、W型及扇型压缩机、压缩机组，按同⼀底座上的主机、电动机、仪表盘及附件、底座等的总重量计算。

（2）⽴式及L型压缩机、螺杆式压缩机、离⼼式压缩机，不包括电动机等动⼒机械重量。

电动机另执⾏电动机安装定额。

（3）往复式D、M、H型对称平衡压缩机，按主机、电动机及随主机成套供应的附属设备的总重量计算。

但附属设备和管道安装另⾏计算。

第⼆册电⽓设备安装⼯程⼀、变压器及配电设备1、变压器安装及⼲燥，按不同电压等级、不同容量分别以“台”为计量单位。

2、变压器油过滤，以“吨”为计量单位，其计算⽅法如下：（1）变压器安装，定额内未包括绝缘油的过滤。

需过滤时，可按制造⼚提供的油量计算。

（2）油断路器及其它充油设备的绝缘油过滤，可按制造⼚规定的充油量计算。

计算公式：油过滤数量（吨）=设备油重（吨）（1+损耗率）3、断路器、负荷开关、电流互感器、耦合电容器、阻波器、电⼒电容器的安装以“台”为计量单位。

4、隔离开关、熔断器、避雷器、电抗器的安装，以“组”为计量单位，每组按三相计算。

5、结合滤波器的安装，以“套”为计量单位。
