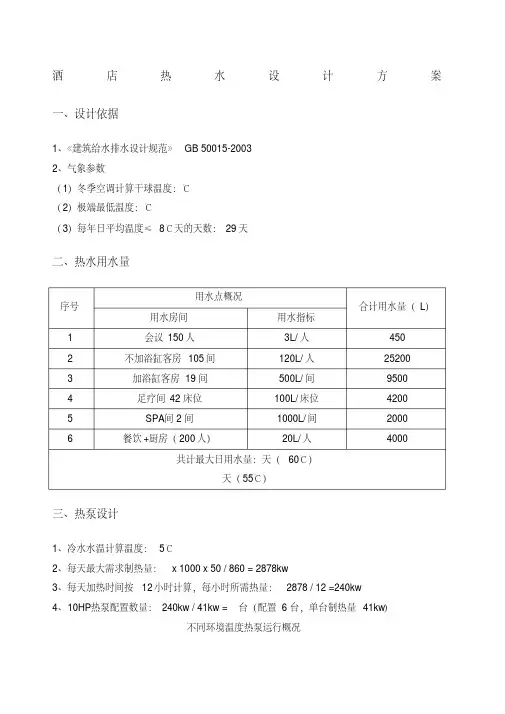

酒店热水设计方案
一、设计依据
1、《建筑给水排水设计规范》GB 50015-2003
2、气象参数
（1）冬季空调计算干球温度： 3.5 ℃
（2）极端最低温度： -4.2 ℃
（3）每年日平均温度≤ 8℃天的天数： 29 天
二、热水用水量
序号
用水点概况
合计用水量（ L）用水房间用水指标
1会议 150 人3L/ 人450 2不加浴缸客房 105 间120L/ 人25200 3加浴缸客房 19 间500L/ 间9500 4足疗间 42 床位100L/ 床位4200 5SPA间 2 间1000L/ 间2000 6餐饮 +厨房（ 200 人）20L/ 人4000共计最大日用水量： 45.35T/ 天（ 60℃）
49.5T/ 天（ 55℃）
三、热泵设计
1、冷水水温计算温度： 5℃
2、每天最大需求制热量：49.5T x 1000 x 50 / 860 = 2878kw
3、每天加热时间按12 小时计算，每小时所需热量：2878 / 12 =240kw
4、10HP热泵配置数量： 240kw / 41kw = 5.85 台（配置 6 台，单台制热量41kw）
不同环境温度热泵运行概况
环境温度（℃）热泵制热量（ kw）每天最大运行时间（ h）154111.7
73016
02221.8
5、电辅加热按热泵制热量40%配置， 240kw x 0.4 =96kw ，配 100KW电加热。
四、保温水箱容量设计
1、最大日用水量： 49.5T （55℃）
2、高峰用水时间： 4 小时
3、高峰时期总用水量： 4 x k x 49.5 / 24 = 46T（55℃）（k=5.61）
4、水箱容量 = 高峰时期总用水量–高峰时期热泵产水量=39T （水箱 40T）
五、热泵热水系统设计
1、采用高温制热循环式热泵热水系统
（1）直热补水：补进水箱的水温恒定，水箱水温变化相对较小
（2）循环恒温：水箱水温降低时，循环加热
六、热水供水系统设计
1、系统分区
楼层自然水压（ m）加压扬程（m）备注
118
1011.5
914.915屋顶变频泵
818.4
721.9
625.4
528.9自然压力
432.4（2.5~3.5 公斤之间）
屋顶回水泵335.9
240.1均是洗手面盆
145.7不设减压
2、供水方式
（1）7~11 层自然压力不足，设置一套变频供水系统，变频供水泵组设置在屋顶。回水管设置在每个用水点，全程同程回水。屋面设置电磁阀控制，温度控制回水。（2） 1~6 层采用自然压力供水， 3~6 层自然压力保持在 2.5~3.5 公斤之间。 1~2层用水点均是洗手面盆，压力稍大，不影响使用，不设减压系统。屋顶设置回水泵，温度控制回水。
七、冷水给水系统
1、冷水用水定额： 500L/ 床位（含热水）
2、屋顶冷水箱容量按最大日用水量25%设计： 124 间 x 2 x 500 x 0.25 = 30T
3、地下室储水箱容积： 100T
4、用水点供水系统和分区方式，按热水方式设计，保证用水点压力平衡。
5、冷水增压泵流量按给水设计秒流量计算：L=56m3/h，H=65mH20，N=18.5kw （1）负一层储水箱如果要与消防水箱共用，要通过液位优先保证消防水箱水量，水箱容量要同时满足。
（2）屋顶冷水箱与消防水箱共用，也要优先保证消防水箱水量，水箱容量要
同时满足。
（3）建议消防水箱和冷水箱分别设置。
八、关于热泵需求的一些问题回复
1、用水水源–抽水方式
提问：选用“（2）先将井水+市政水抽到负一层储水箱，再用泵抽到楼顶水箱”
答复：优势：可以减小屋顶冷水箱容量，备用水量更可靠。
2、楼顶水箱–
提问：选用“水箱数量 ---4 个水箱：（市政水 +井水的）原水水箱 --- 过滤系统 --- 净化储水箱 --- 冷水箱 +热水箱”
答复：楼顶设一个冷水箱和一个热水箱，净化和过滤系统在地下室，进净化
储水箱之前过滤。
3、热泵机组–
选用“直热式 +循环式共同使用”
优势：水箱水温恒定。
热泵推荐品牌：美的、格力
水泵推荐品牌：格兰富、威乐
4、提问：分区 -低区冷、热水进房间的支管道加装减压阀调整冷、热水的压
力平衡。回水泵安装在楼顶，是否能保障低区回水顺畅？
答复：支管加装减压阀之后，回水泵装在楼顶，不能顺畅回水，只能主管道
回水。回水泵安装在底层时，可以顺畅回水。
5、提问：水压 -是否能够做到同源同压：热水末端压力来自冷水供水系统。
回复：热水箱采用承压水箱时可以做到同源同压。本项目冷热水供水方式相同，用水点压力相近，不建议设承压水箱。
（ 1）关于太阳能集热系统：设备层屋面除去热泵热水系统、空调系统之后，剩
余空间不足 70 平面，全设置太阳能集热系统，每天产水量4T 左右，作用不大。九、热水系统配电概况
用电设备配电概况
RSJ-420/S-820 制热量： 41kw 高温直热循环热泵额定功率： 9.5kw，6 台
合计配电功率： 57kw
额定功率： 3kw，3 台，两用一备热泵循环泵
合计配电功率： 6kw
额定功率： 1.1kw ，3 台，两用一备冷水增压泵
合计配电功率： 2.2kw
额定功率： 0.75kw，3 台，热备一台变频供水泵
合计配电功率： 2.25kw
额定功率： 0.75kw，2 台，一用一备回水泵
合计配电功率： 0.75kw 电辅加热额定功率： 100kw，1 台
总计配电功率： 168.2kw
十、冷水系统配电概况
用电设备配电概况
额定功率： 18.5kw，2 台，一用一备冷水增压泵
合计配电功率： 18.5kw
额定功率： 0.75kw，3 台，热备一台变频供水泵
合计配电功率： 2.25kw
总计配电功率： 20.75kw
