压缩机性能测试

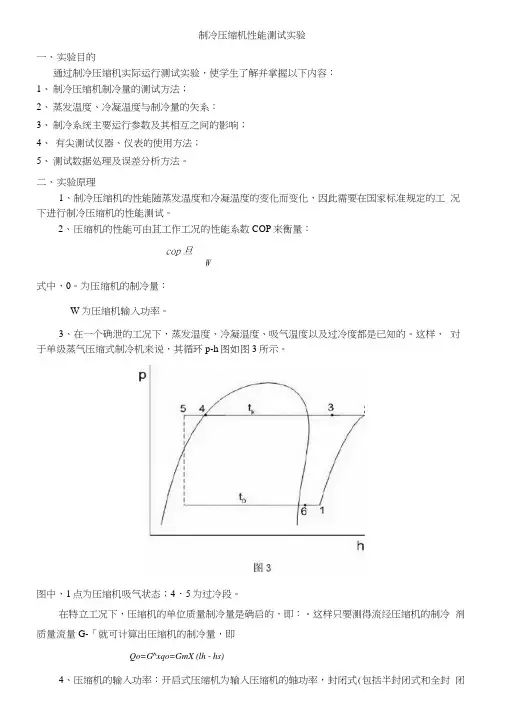

制冷压缩机性能测试实验一、实验目的通过制冷压缩机实际运行测试实验，使学生了解并掌握以下内容：1、制冷压缩机制冷量的测试方法；2、蒸发温度、冷凝温度与制冷量的矢系：3、制冷系统主要运行参数及其相互之间的影响；4、有尖测试仪器、仪表的使用方法；5、测试数据处理及误差分析方法。

二、实验原理1、制冷压缩机的性能随蒸发温度和冷凝温度的变化而变化，因此需要在国家标准规定的工况下进行制冷压缩机的性能测试。

2、压缩机的性能可由苴工作工况的性能系数COP来衡量：cop旦W式中，0。

为压缩机的制冷量：W为压缩机输入功率。

3、在一个确泄的工况下，蒸发温度、冷凝温度、吸气温度以及过冷度都是已知的。

这样，对于单级蒸气压缩式制冷机来说，其循环p-h图如图3所示。

图中，1点为压缩机吸气状态；4・5为过冷段。

在特立工况下，压缩机的单位质量制冷量是确启的，即：。

这样只要测得流经压缩机的制冷剂质量流量G-「就可计算出压缩机的制冷量，即Qo=G^xqo=GmX (lh - hs)4、压缩机的输入功率：开启式压缩机为输入压缩机的轴功率，封闭式(包括半封闭式和全封闭式)压缩机为电动机输入功率。

三、实验设备整个实验装置由制冷系统及换热系统、参数测量采集和控制系统共三部分组成：1、 制冷系统采用全封闭涡旋式制冷压缩机，蒸发器为板式换热器，冷凝器为壳管式换热 器，节流装宜为电子膨胀阀。

1.1冷却水换热系统由冷却水泵、冷却水塔、调肖冷凝器进水温度的恒温器和水流量调节阀 门及管路组成；1.2冷媒水换热系统由冷媒水泵、调节蒸发器进水温度的恒温器、调节水流量的阀门组成； 2、 六个绝对压力变送器、十个PT100温度传感器、两个涡轮流量变送器分别对应原理图位 巻及安捷伦34970型数据采集仪和压缩机性能测试软件：3、 控制系统：通过三块山武SCD36数字调肖器分别根据设定值与实测值的差值来调肖冷 却水、冷媒水的加热量和电子膨胀阀的开度，将机组运行控制在设泄工况允许的范国内。

往复活塞式压缩机性能测定实验在工业生产和家庭生活中，活塞式压缩机扮演着非常重要的角色。

它们被广泛应用于制冷、空调、压缩空气等领域，为我们提供了舒适的环境和高效能的工作条件。

然而，为了确保这些压缩机工作的稳定性和性能的可靠性，进行性能测定实验是必不可少的。

为了了解往复活塞式压缩机的性能特点和工作参数，我们需要进行一系列的实验来验证其性能。

首先，我们可以进行压缩比和容积比实验。

在这个实验中，通过测量进气口和排气口的压力，我们可以计算出活塞在压缩过程中所做的功。

同时，我们还可以测量压缩过程中的温度变化，以评估压缩机的换热性能。

除了压缩比和容积比实验，我们还可以进行能力试验和效能试验。

能力试验是指通过测量压缩机的输出功率和输入功率来评估其工作能力。

输入功率可以通过测量压缩机的电流和电压来计算得出，输出功率可以通过测量压缩机输出的功率来得到。

效能试验则是通过测量压缩机的排气温度和容积流量来评估其能量转化效率。

在所有这些实验中，测量的准确性是非常重要的。

为了保证结果的准确性，我们应该选择合适的测量仪器，并根据实验原理和步骤进行操作。

同时，我们还需要预先做好实验条件的控制，如保持恒定的气体质量和温度等。

只有在严格的实验条件下进行实验，才能得到准确可靠的结果。

除了以上的实验，我们还可以对活塞式压缩机进行噪音测试和振动测试。

噪音测试可以通过测量压缩机产生的噪音级来评估其声音水平。

振动测试则可以通过测量压缩机产生的振动强度来评估其振动情况。

这些测试可以帮助我们评估压缩机在工作过程中的稳定性和可靠性。

总之，进行往复活塞式压缩机性能测定实验对于确保压缩机工作的稳定性和性能的可靠性非常重要。

通过这些实验，我们可以深入了解活塞式压缩机的工作原理和性能特点，为产品的研发和应用提供依据。

同时，通过实验结果的分析和比较，我们可以进一步改进压缩机的设计和制造工艺，提高其效能和可靠性。

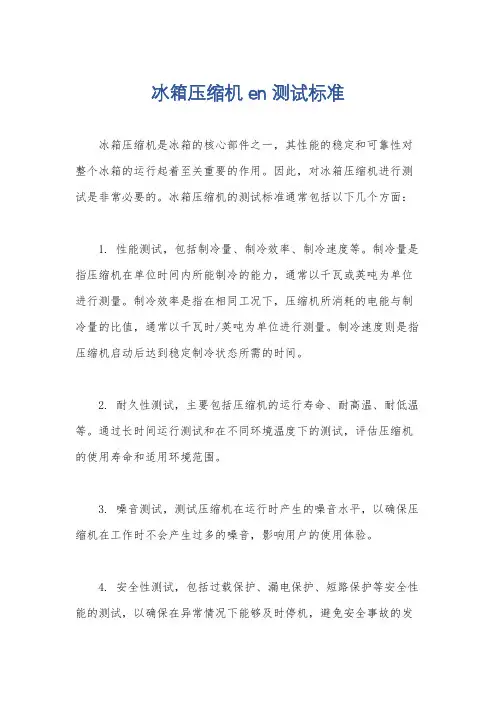

冰箱压缩机 en测试标准
冰箱压缩机是冰箱的核心部件之一，其性能的稳定和可靠性对整个冰箱的运行起着至关重要的作用。

因此，对冰箱压缩机进行测试是非常必要的。

冰箱压缩机的测试标准通常包括以下几个方面：
1. 性能测试，包括制冷量、制冷效率、制冷速度等。

制冷量是指压缩机在单位时间内所能制冷的能力，通常以千瓦或英吨为单位进行测量。

制冷效率是指在相同工况下，压缩机所消耗的电能与制冷量的比值，通常以千瓦时/英吨为单位进行测量。

制冷速度则是指压缩机启动后达到稳定制冷状态所需的时间。

2. 耐久性测试，主要包括压缩机的运行寿命、耐高温、耐低温等。

通过长时间运行测试和在不同环境温度下的测试，评估压缩机的使用寿命和适用环境范围。

3. 噪音测试，测试压缩机在运行时产生的噪音水平，以确保压缩机在工作时不会产生过多的噪音，影响用户的使用体验。

4. 安全性测试，包括过载保护、漏电保护、短路保护等安全性能的测试，以确保在异常情况下能够及时停机，避免安全事故的发
生。

5. 环保性测试，测试压缩机在工作时的能耗情况，以及对环境的影响，确保符合相关的环保标准和法规要求。

总的来说，冰箱压缩机的测试标准涵盖了性能、耐久性、安全性、环保性等多个方面，以确保压缩机在生产和使用过程中能够稳定可靠地工作，同时符合相关的法规和标准要求。

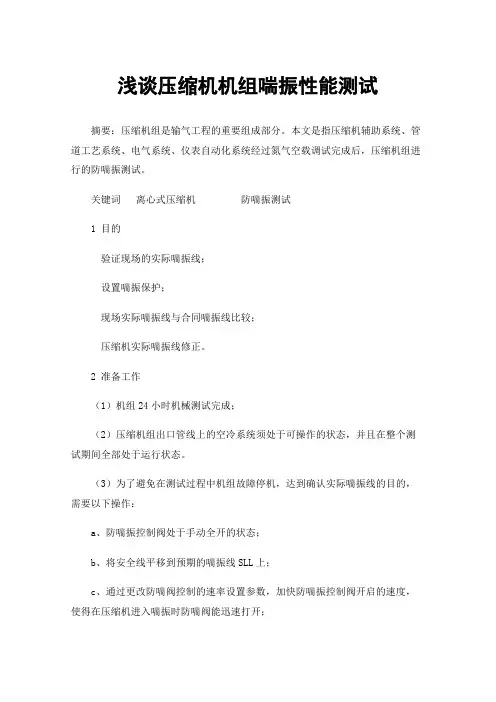

浅谈压缩机机组喘振性能测试摘要：压缩机组是输气工程的重要组成部分。

本文是指压缩机辅助系统、管道工艺系统、电气系统、仪表自动化系统经过氮气空载调试完成后，压缩机组进行的防喘振测试。

关键词离心式压缩机防喘振测试1 目的验证现场的实际喘振线；设置喘振保护；现场实际喘振线与合同喘振线比较；压缩机实际喘振线修正。

2 准备工作（1）机组24小时机械测试完成；（2）压缩机组出口管线上的空冷系统须处于可操作的状态，并且在整个测试期间全部处于运行状态。

（3）为了避免在测试过程中机组故障停机，达到确认实际喘振线的目的，需要以下操作：a、防喘振控制阀处于手动全开的状态；b、将安全线平移到预期的喘振线SLL上；c、通过更改防喘阀控制的速率设置参数，加快防喘振控制阀开启的速度，使得在压缩机进入喘振时防喘阀能迅速打开；（4）测试过程中通过压缩机入口流量计记录流量；（5）在UCS控制系统中屏蔽“防喘阀位置故障报警”信号；（6）进行喘振线测试时需要采用机组内循环流程；（7）压缩机控制人员必须到场，以便对实时情况给出处理方案。

3 工艺阀门状态工艺阀门状态按24小时机械运转测试中的工艺阀门状态执行，单向阀工作正常，压缩机进出口阀打开，出口手阀全关。

4 测试程序测试将分别在70%、80%、90%、100%和105%额定转速下进行，测试5个喘振点。

确认机组启动前的所有预检查已经完成，采用机组循环流程，用防喘阀调节工况点，喘振点，实测压缩机气动性能曲线。

本试验参照ASME PTC 10-1997 标准中规定的第一种类型试验，即试验气体、试验运转条件与设计气体及设计运转条件相同的试验。

4测试步骤1)启动机组（1）按正常启机步骤启动机组，确认机组正常启动且转速稳定至压缩机最低负载转速，监测所有的参数，确认机组所有参数在安全运行范围内。

（2）压缩机工艺流程通过压缩机防喘振阀打回流，并通过控制防喘振阀的开度调节压缩机进出口压力及压缩机入口流量，将压缩机逼近压缩机喘振工况，使得压缩机运行点向喘振线靠近。

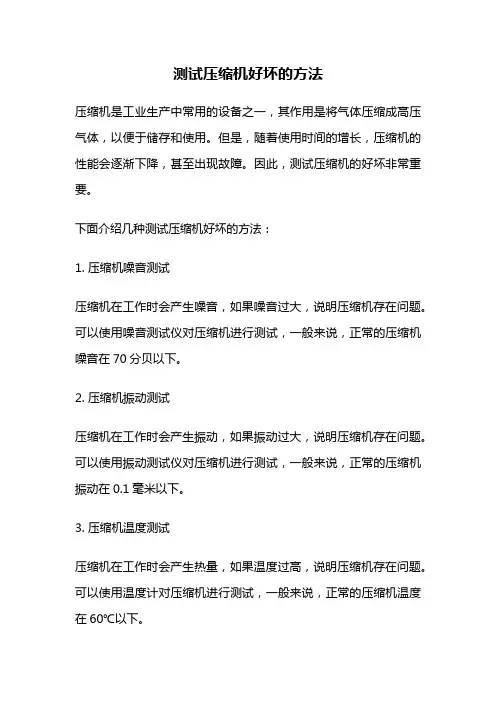

测试压缩机好坏的方法
压缩机是工业生产中常用的设备之一，其作用是将气体压缩成高压气体，以便于储存和使用。

但是，随着使用时间的增长，压缩机的性能会逐渐下降，甚至出现故障。

因此，测试压缩机的好坏非常重要。

下面介绍几种测试压缩机好坏的方法：
1. 压缩机噪音测试
压缩机在工作时会产生噪音，如果噪音过大，说明压缩机存在问题。

可以使用噪音测试仪对压缩机进行测试，一般来说，正常的压缩机噪音在70分贝以下。

2. 压缩机振动测试
压缩机在工作时会产生振动，如果振动过大，说明压缩机存在问题。

可以使用振动测试仪对压缩机进行测试，一般来说，正常的压缩机振动在0.1毫米以下。

3. 压缩机温度测试
压缩机在工作时会产生热量，如果温度过高，说明压缩机存在问题。

可以使用温度计对压缩机进行测试，一般来说，正常的压缩机温度在60℃以下。

4. 压缩机压力测试
压缩机在工作时会产生压力，如果压力过高或过低，说明压缩机存在问题。

可以使用压力表对压缩机进行测试，一般来说，正常的压缩机压力在8-10巴之间。

5. 压缩机气流测试
压缩机在工作时会产生气流，如果气流过小或过大，说明压缩机存在问题。

可以使用气流计对压缩机进行测试，一般来说，正常的压缩机气流在10立方米/分钟左右。

测试压缩机好坏的方法有很多种，可以根据具体情况选择合适的测试方法。

在测试过程中，需要注意安全，避免发生意外。

如果发现压缩机存在问题，应及时进行维修或更换。

活塞式空气压缩机性能测试实验指导书一、实验目的通过实验了解活塞式空气压缩机排气量的测定方法和示工图的物理意义。

二、测量系统1、WS0.4/6型空压机2、储气罐3、缓冲器4、喷嘴5、U形管6、温度计7、GOS-622B型双轨迹示波器8、YD-15型动态电阻应变仪9、1151差压变送器9、JWC温度传感器上图为空气压缩机的流程图。

1－喷嘴 2－压差计 3－低压箱 4－导板 5－隔板 6－调压阀（微调）7－调压阀 8－储气罐 9－排液阀 10－水银温度计 11－安全阀 12－压力表①－测压点②－保温层③－测温点 d－喷嘴直径 D－低压箱直径 D>4d图14 空气压缩机设备图（1）活塞式压缩机排气管气流，呈脉动特性，且属于非稳定流动状态，为了消除或减少气流脉动的影响，在空气压缩机的排气管道上，必须安装一个容器足够大的缓冲器，测量时，一般利用与压缩机成套的储气罐作为缓冲器。

在储气罐后面安装压力调解阀，喷嘴节流装置和U型管压差计等，这样就可以进行压缩机排气量的测量，压力调解阀用以调节储气罐内的空气压力的大小。

（2）喷嘴节流装置、低压箱：由于储气罐后安装压力调节阀，致使调节阀后的气流出现涡旋，为了稳定气流，压力调节阀后安装低压箱，在低压箱内安装#字形隔板。

低压箱的尺寸要求如下：内径D 1≥4D(D 为喷嘴直径)且不得小于60cm ，长度L ≥40D ，如果总长度为上述推荐值的2-3倍，低压箱内可以不安装#字形隔板，在低压箱右侧端面4D 处的截面上，安装温度计和U 型管液柱式差压计，用来测量喷嘴前和喷嘴后的温度和压差值。

喷嘴直径9.52mm 。

喷嘴说明如图：图15 是测量小排气量的喷嘴 图16是测量大排气量的喷嘴 三、测量原理和方法测量空气压缩机的排气量，视被测压缩机的大小应使机器运转1.5-2小时以上，待参数稳定后方可进行。

记录不少于三套数据，每次间隔15分钟左右，记录以下数据：喷嘴前后的压差值H(mm 水柱) 喷嘴前后的温度t 1(℃)测量地点的大气压P 0 1.013×105 Pa 压缩机的第一级吸气温度t 0(℃) 压缩机的实际转速n （转/分） 根据上述五个数据计算排气量 绝对温度 喷嘴前 T 1=t 1+273（K ） 压缩机吸气 T 0=t 0+273 (K) 喷嘴系数根据喷嘴前的温度t 1和喷嘴前后的差压值（水柱mm ），由附录图1查出喷嘴线性，再由附录表1查出喷嘴系数 C 0=0.996计算排气量Q ：Q = MIN M T P P P T CD BX /1026.1129311126*∆⨯- Tx1为室温T1为喷嘴前的气体温度。

车用空调压缩机的多工况性能测试与分析车用空调压缩机是汽车空调系统中的核心设备之一，它主要负责将制冷剂进行压缩，提高温度和压力，以便实现冷却效果。

为了保证车用空调系统在不同工况下的正常运行和效果达到预期，需要对车用空调压缩机的多工况性能进行测试和分析。

一、测试方法1. 测试设备：车用空调压缩机测试台或整车空调系统测试台。

2. 测试工况：- 低负荷工况：车辆停止行驶，停车状态下进行测试，主要测试低转速和低压力条件下的性能。

- 高负荷工况：车辆行驶状态下进行测试，主要测试高转速和高压力条件下的性能。

- 不同环境温度工况：在不同环境温度下进行测试，以模拟不同季节和地区的使用情况。

3. 测试内容：- 压缩机功率和能效的测试：通过测量压缩机的输入功率和制冷能力，计算出压缩机的能效比，评估其能源利用效率。

- 制冷剂量和循环性能的测试：测试压缩机的制冷剂流量，衡量空调系统的制冷效果和循环性能。

- 压缩机的噪音测试：测量压缩机工作时的噪音水平，评估其工作稳定性和舒适性。

二、测试结果分析根据测试获得的数据，进行以下方面的分析：1. 功率和能效分析：- 对比不同工况下的压缩机功率消耗：分析低负荷和高负荷工况下的功率差异，评估压缩机在不同负荷下的能源利用效率。

- 对比不同工况下的能效比：通过计算压缩机在不同工况下的制冷量与输入功率之比，得出不同工况下的能力效率，进而评估压缩机在各种使用条件下的性能优劣。

2. 制冷剂量和循环性能分析：- 对比不同工况下的制冷剂流量：分析低负荷和高负荷工况下的制冷剂流量差异，评估压缩机在不同负荷下的制冷效果。

- 对比不同环境温度下的制冷效能：通过测试不同环境温度下的制冷效果，评估压缩机在不同季节和地区的实际使用情况中的性能。

3. 噪音分析：- 对比不同工况下的噪音水平：分析低负荷和高负荷工况下的噪音差异，评估压缩机在不同负荷下的工作稳定性和舒适性。

- 对比不同压缩机型号的噪音水平：通过与其他型号的压缩机进行对比测试，评估该型号压缩机的噪音水平是否达到行业标准。

活塞式压缩机性能测试实验浙大化机研究所一、 实验目的与要求1. 通过实验对普通压缩机几个主要部件的一般结构及运转维护基本知识有初步了解。

2. 通过测绘示功图和一些数据的测量及整理，联系课堂讲课中有关压缩机的实际工作循环、功率、效率及生产能力等章节，对压缩机的基本性能有进一步的体会。

3. 通过实验中测绘示功图、计算示功图面积、测转速等，初步掌握各种传感器、变频器及转速表等的用法。

4. 通过实验中压缩机各个信号的观测，对计算机采集和处理信号有一个初步的认识。

二、 实验设备装置及流程本实验所用的压缩机是一台单级单列双作用卧式活塞式压缩机。

电动机通过皮带将动力输送到飞轮，飞轮的中心是曲轴，通过曲柄连杆机构将旋转运动转换成往复直线运动。

曲轴箱的润滑是采用“飞溅润滑”法，即靠曲柄连杆机构在润滑油中浸击而溅到各个需要润滑的摩擦面，而汽缸中的润滑是靠油杯滴漏法加入润滑油，因为是双作用压缩机，汽缸有两个吸气阀，在吸气过程中，外界气体由一根两侧公用的吸气管吸入，通过汽缸的进气阀进入汽缸。

同样在排气过程中，气体经汽缸的两个公共的排气阀，通过排气管而进到缓冲罐 (又称储气罐 )，缓冲罐顶上安装有压力表，由此可显示压缩机排气压力。

在压缩机的一侧安装有一个由飞轮带动的齿轮，由此可以测出活塞的行程及止点位置。

低压箱与缓冲罐连接，在低压箱的前端装有喷嘴，在喷嘴前有一个测温点和测压点。

我们通过测定喷嘴前温度、喷嘴前后压差、大气压强、排气压力、吸入气体温度及喷嘴直径等可计算出压缩机的排气量。

三、 实验原理及计算1. P -- V 示功图的测绘及压缩机循环指示功的计算示功图的测绘是由计算机及其测量系统完成的。

压缩机一侧的测量专用齿轮由飞轮带动，并与飞轮同步转动，齿轮上均布有 72个齿，齿旁装有传感器 1，当齿轮运转时，传感器 1会产生一系列脉冲信号。

为了测量活塞的止点位置，在齿轮侧面还贴有一金属小块，并装有相应的脉冲传感器 2，当该金属小块通过传感器 2时，产生一脉冲信号，此时活塞恰好处于外止点位置，即曲柄转角0=α。

空调压缩机性能测试概述空调压缩机是空调系统中的核心部件之一，它的性能直接影响空调的制冷和制热效果。

因此，对空调压缩机进行性能测试是非常重要的。

本文将介绍空调压缩机性能测试的目的、方法和步骤，并探讨测试结果的意义和应用。

目的空调压缩机性能测试的主要目的是评估空调压缩机在不同工况下的性能情况，以确定其能否满足设计要求。

具体目的包括： - 评估压缩机的制冷和制热能力 - 测试压缩机的能耗 - 测试压缩机在不同负荷下的效率 - 评估压缩机的稳定性和可靠性方法和步骤1. 准备测试设备进行空调压缩机性能测试前，需要准备以下测试设备： - 测试台架：用于安装和支撑压缩机，并提供相应的测试环境。

- 温度和湿度传感器：用于测量测试环境的温度和湿度。

- 功率计：用于测量空调压缩机的功率消耗。

- 压力表：用于测量空调系统的压力。

- 流量计：用于测量空调系统的制冷剂流量。

2. 设定测试参数在进行性能测试前，需要确定一些测试参数，包括： - 制冷剂种类和压强 - 排气温度 - 蒸发温度 - 压缩机的转速 - 测试时间3. 进行测试根据设定的测试参数，准备好相应的测试环境。

将空调压缩机安装在测试台架上，并将传感器和仪器连接到相应位置。

开始测试时，逐步改变测试参数，记录并监测压缩机在不同工况下的性能数据，包括制冷和制热能力、耗电量、效率以及其他关键指标。

4. 数据处理和分析完成测试后，对所得到的数据进行处理和分析。

通常可以通过建立数学模型来评估和预测压缩机在其他工况下的性能。

分析测试结果，比较不同测试条件下的性能指标，找出优缺点，确定压缩机的性能特点和适用范围。

测试结果的意义和应用1. 制冷和制热能力评估通过空调压缩机性能测试，可以评估压缩机在不同工况下的制冷和制热能力。

这些数据对于设计和选择合适的空调系统具有重要意义。

同时，也有助于优化系统操作和节能减排。

2. 耗电量评估空调压缩机的耗电量直接与其制冷和制热能力相关。

离心式空气压缩机性能测试实验指导书一、实验目的1．了解离心式压缩机的性能。

2．测定离心式压缩机输出流量、轴功率及效率间的关系。

3.了解压力、温度、流量、功率测定的基本方法。

二、实验原理在一定转速条件下，离心压缩机的主要性能参数有流量、功率和效率等。

（1）流量：气体通过压缩机的体积流量，以符号Q表示，单位为m3/s,Q=Q测T1/T2Q测:由孔板流量计测得的气体流量，T1：压缩机入口处的空气温度，T2：储气罐出口温度。

（2）压缩机功率：压缩机功率以符号NT表示，单位为kW，N T =P1Qk/(k-1)[(P2/P1)(k-1)/k-1]/3.6P1为大气压力：0.101325,单位：Mpa；P2=储气罐压力(PI101)+ P1，单位：Mpa；k为多变指数：1.3；Q为压缩机入口处吸入的体积，m3/h（3）压缩机轴功率：N=输入电功率*电机效率输入电功率由实验测得(W101),电机效率：75%（4）效率：压缩机效率以符号η表示，η= NT/N三、实验装置及流程图一离心式压缩机性能测试工艺流程图四、实验步骤及方法1、检查电源供电是否正常安全，检查残留空气是否全部排掉，检查所有测量仪表是否归零，试车检查马达正反转方向是否正确。

2、接通电源，启动空气压缩机，将出口阀门关小，约2分钟后检查储气罐压力是否稳定上升。

3、稍稍开大控制阀，待各项数值稳定后，记录压力，流量,压缩机功率以及各个温度测量点的数值。

不断开大控制阀门开度，改变压力，至少记录5组以上不同压力下的数据，将以上数据记录完整。

4、所有数据记录完毕后，关掉电源开关，同时放空储气罐中的气体。

实 验 数 据实验结果1 2 3 4 5 输入电功率（WI101)（kW) 0.735 0.830 0.920 0.965 0.974 流量(FI101)(m3/h) 2.9 11.6 20.9 29.7 39.0 储气罐出口压力(PI101) (Kpa) 41.8 37.3 31.7 25.1 17.4 压缩机入口温度(TI101) (℃) 11.7 11.8 11.8 11.8 11.9 压缩机出口温度(TI102) (℃) 13.7 14.5 15.9 17.9 21.0 储气罐出口温度（TI103) (℃)16.516.616.918.120.51 2 3 4 5 大气压力（P1)(MPa) 0.1 0.1 0.1 0.1 0.1 储气罐绝压(P2)(MPa) 0.1418 0.1373 0.1317 0.1251 0.1174 空气流量（Q ）（m 3/h) 2.88 11.49 20.60 29.08 37.79 压缩机功率(N T )(kW) 0.029 0.105 0.162 0.185 0.171 压缩机轴功率（N ）(kW)0.551 0.622 0.69 0.724 0.731 效率(η)5.26%16.8123.5125.5723.41Q-NQ-η。

实验一往复压缩机性能综合测试一、实验目的1.通过实验掌握压缩机压力、温度、功率、排气量，转速等有关性能参数的测量方法。

研究空气压缩机在转速一定时各状态参数之间的相互关系，并给出压缩机在不同压力比时，压缩机的容积系数，等温效率以及轴功率的变化曲线。

2.指示图的录取方法（即气缸内变化压力的测量方法），并对录取的指示图进行分析研究，深入了解单级压缩机实际工作过程的物理本质。

利用录取的指示图计算压缩机的指示功率，压缩机的容积系数和气阀功率损失。

通过实验分析影响气量、功率的各个因素。

3.熟悉位移传感器的特性要求和使用方法，掌握气阀运动规律的测试方法；对所录取的气阀阀运动规律进行分析研究并计算提前和延后关闭角。

二、实验原理1.压缩机性能实验依据GB/T 3853-1998的附录A《一般用容积式空气压缩机性能试验》（规范性附录）的要求进行。

对于移动式小型空气压缩机，多为风冷、单级压缩，被测系统只有压缩机和储气罐，没有独立的冷却器（储气罐兼作后冷器）。

性能试验应在规定的保证工况（规定的环境压力、温度）下进行，最终测定或计算出空压机的排气压力、排气温度、标准容积流量、转速、轴功率、比功率和效率等7个指标。

为此需对整个空压机系统的多个热力学参数和机械参数进行测量。

其中空压机热力学参数包括：吸气温度、排气温度、吸气压力、排气压力、储气罐压力和出口容积流量。

有些参数需要多个测点。

其中，压力测量仪表的误差应在土0.4%以内，大气压力在土0.15%以内；吸排气温度和冷却水温度测量的绝对误差应在土02C以内，由于空压机最高排气温度不高于200E，相当于土0.1%。

2.排气量的测定我国多采用喷咀截流法测量压缩机的排气量，其测试装置和喷咀均应符合国家标准GB15478-1995的规定。

压缩机将吸入气体经压缩升压后，排入储气罐稳压，经调节阀进入低压箱降压整流，再经节流喷咀喷出，喷咀前后形成压差，压差值由压力传感器检测，喷嘴前气体温度由2个温度传感器检测取平均值，如图1-1所示。

制冷压缩机性能测试实验操作规程
1、清洗冷冻水箱、冷却水箱，系统注水（其中冷却水箱注满、冷冻水箱半满）。

2、系统排气。

手动注入流量计中部分水，以便水泵正常运行；打开水泵，调节流量。

3、待2～3分钟后水系统运转正常后，接通压缩机开关。

4、系统持续运行一段时间20分钟左右，压缩机运转到正常工况点（排气温度60～70℃）。

5、实验工况调整后，测定该工况下蒸发（吸气）压力、冷凝（排气）压力、吸气温度、排气温度、过冷温度、蒸发器和冷凝器进出水温度及它们的流量，压缩机输入功率等。

6、每隔3分钟测读取一次数据，取其三次数据的平均值作为测试结果。

7、未经现场指导教师同意，除上述所需开关旋钮，阀门允许操作外，实验仪上其余装置及开关均不得擅自乱动；逐步切断所有电源，清理实验现场。

能源与安全工程学院建环工程系。

压缩机的测试方法可能因类型和用途而异。

一般而言，压缩机测试方法包括以下几个方面：
外观检查：检查压缩机的外观是否光滑、整洁，没有明显的划痕、磕碰和变形。

同时，检查铭牌上的型号、规格和制造商等信息是否清晰、准确。

运行状态检查：在选购空调时，可以要求商家打开空调系统，并尝试让压缩机运转。

观察压缩机的运行状态，以判断其好坏。

合格的压缩机启动后应该声音平稳、无异常声响，运转过程中不会出现明显的震动和摇晃。

绕组电阻测量：用万用表测量压缩机的绕组电阻，以判断其是否符合要求。

对于三相电动机，可以分别测量三个接线柱之间的电阻值，判断其是否正常。

绝缘电阻测量：用绝缘电阻表测量压缩机的绝缘电阻，以判断其绝缘性能是否良好。

运行电流测量：在压缩机运行时，测量其工作电流，以判断其是否在正常范围内。

运行噪音测量：在压缩机运行时，用噪音测量仪测量其噪音，以判断其是否符合要求。

泄漏检查：在压缩机运行一段时间后，检查是否有泄漏现象。

功能测试：测试压缩机的各种功能是否正常，例如启动、停止、反转、调速等。

以上是压缩机测试的一般方法，具体测试方法可能会因压缩机的类型和用途而有所不同。

在进行测试时，建议按照厂家提供的使用说明书或相关标准进行测试。

压缩机性能测试实验压缩机性能测试实验报告一、实验目的本实验旨在测试压缩机的性能，包括制冷量、能效比、噪音等参数，以便评估其在实际应用中的性能表现。

通过本实验，我们希望能够为压缩机的设计和优化提供实验依据，提高其性能并降低能耗。

二、实验原理1.制冷量测试：通过测量压缩机在单位时间内对周围环境产生的热量，计算出压缩机的制冷量。

2.能效比测试：通过测量压缩机在单位时间内消耗的电能和产生的制冷量，计算出压缩机的能效比。

能效比越高，说明压缩机在单位电能下产生的制冷量越大。

3.噪音测试：通过测量压缩机运行过程中的声压级，评估其产生的噪音是否符合标准。

三、实验步骤1.准备实验设备：包括压缩机、温度传感器、功率计、声级计等。

2.搭建实验平台：将压缩机放置在稳定的支撑面上，连接温度传感器和功率计，确保测试过程中设备稳定运行。

3.开始测试：开启压缩机，记录其在单位时间内的制冷量、消耗的电能，以及产生的噪音。

4.数据分析：将实验数据整理成表格，计算压缩机的能效比和噪音水平。

5.结果讨论：分析实验数据，评估压缩机的性能表现，并提出优化建议。

四、实验结果及数据分析1.压缩机的制冷量为500W，说明它在单位时间内能够产生500W的冷量。

2.压缩机的能效比为0.714，意味着在单位电能下产生的制冷量略低于理想状态（COP=1）。

这可能是由于设备老化或设计缺陷导致的。

3.压缩机产生的噪音为65dB，符合大多数应用场景下的噪音标准。

但若在安静环境下使用，可能需要进一步降低噪音。

五、结论与建议本实验通过对压缩机的性能测试，得出以下结论：1.压缩机的制冷量表现良好，能够满足大多数应用场景的需求。

2.能效比略低于理想状态，可能存在优化空间。

建议对压缩机进行进一步的设计优化，以提高能效比。

3.噪音水平符合标准，但在安静环境下使用时可能需要降低噪音。

可以对压缩机进行降噪设计或选用低噪音压缩机。

综上所述，本实验对压缩机的性能进行了全面的测试和分析。

制冷压缩机性能试验实验指导书重庆大学动力工程学院二○一二年五月全封闭式制冷压缩机性能试验一、实验目的和要求（一）目的：1. 通过本实验，了解测定全封闭式制冷压缩机主要性能指标──压缩机的制冷量和输入功率的相关标准（GB/T 5773－2004容积式制冷压缩机性能试验方法）；2. 通过本实验，掌握测定全封闭式制冷压缩机主要性能指标（压缩机的制冷量和输入功率）的一种试验方法──第二制冷剂量热法；3. 通过本实验，掌握一种测定量热器热损失系数的方法；4. 通过本实验，了解制冷压缩机在运行过程中，各种条件的变化对压缩机的制冷量和输入功率带来的影响。

（二）要求：1. 认真完成全封闭式制冷压缩机性能试验的实验操作，独立完成实验数据的处理，回答思考题，写好实验报告；2. 在做实验之前，应清楚试验装置的工作原理，对试验装置的结构、仪器仪表的选用和实验的操作步骤有透彻的了解。

二、实验原理（一）第二制冷剂量热法本实验采用国标（GB/T 5773－2004）提出的对容积式制冷压缩机性能测试的主要试验方法──第二制冷剂量热法，对制冷压缩机的制冷量和输入功率进行测定。

根据标准，本试验方法适用于不小于0.75kW的容积式制冷压缩机的性能试验。

第二制冷剂量热法是通过第二制冷剂量热器间接测定制冷量，是利用安置在第二制冷剂量热器内部的电加热管发出的热量来消耗蒸发器盘管所产生的制冷量。

本试验装置有二种制冷剂，其中第一制冷剂为R22，第二制冷剂为R141b。

第二制冷剂量热器是一个密闭的受压的隔热容器，安置在该量热器内的蒸发器盘管悬挂在容器的上部，电加热管安装在容器的底部并被容器内的第二制冷剂浸没。

第一制冷剂在制冷系统中循环，在第二制冷剂量热器的蒸发器盘管中蒸发制冷；输入第二制冷剂量热器的热量主要由电加热管供给（量热器的漏热量应不超过5%），量热器内的第二制冷剂被加热汽化，形成的第二制冷剂蒸汽在顶部蒸发器盘管外表面冷凝，重新回到液面。

关于用第二制冷剂量热器法进行制冷压缩机的性能测试钱大馨一. 概述制冷压缩机性能试验要测试的参数是：在一定工况下的压缩机质量流量和压缩机的功耗，以及由此派生出的能效比EER(制冷)或性能系数COP(制热)。

但通常不用压缩机的质量流量来表示压缩机的性能，而是用压缩机的制冷量来表示。

制冷量的定义为：“由试验直接测得的流经压缩机的制冷剂的质量流量，乘以压缩机吸气口的制冷剂气体比焓与排气压力对应的膨胀阀前制冷剂液体比焓的差之值。

”即：()11f g h h G Q −•＝式中：Q ：制冷量G ：试验直接测得的流经压缩机的制冷剂质量流量h g1：规定工况下压缩机吸入的制冷剂气体比焓h fl ：规定工况下压缩机排气压力对应的膨胀阀前制冷剂液体比焓 上述的比焓差是根据理论工况来计算的，因此计算得到的制冷量是与“由试验直接测得的流经压缩机的制冷剂的制冷流量”成正比的，但使用制冷量来表达，就与压缩机的使用条件联系起来了，比较直观。

这里有两个问题需要讨论：1.“排气压力对应的膨胀阀前制冷剂液体比焓”的制冷剂液体的温度没有规定，而是留给具体的压缩机标准或压缩机生产厂家去规定。

房间空调压缩机将标准工况下的这个温度规定为46.1℃。

2.“试验直接测得的流经压缩机的制冷剂的制冷流量”，如果试验工况偏离了理论上规定的工况，但偏差不大，则可以也需要作相应的修正。

修正公式如下：ff V V Q Qg 0110••＝ 式中：Q 0：规定工况下的制冷量V 1：压缩机吸气口制冷剂气体实际比容V g1：规定工况下压缩机吸入的制冷剂气体比容f ：试验频率f 0：规定的工作频率二.制冷压缩机的试验工况以下工况唯一地确定了压缩机的性能，即确定了在该工况下的压缩机质量流量，除此以外，试验装置上其它参数对压缩机的性能均不产生影响，因而也无助于对压缩机性能的研究。

1.排气压力Pd ，为冷凝温度所对应的饱和压力。

在试验过程中，每一测量值与规定值之间的最大允许偏差应小于±1％，与平均值的最大允许偏差应小于0.5％。

压缩机测试大纲篇一：压缩机测试大纲是评估压缩机性能的重要步骤。

以下是一个基本的压缩机测试大纲,可以根据实际情况进行适当的扩展:1. 静态性能测试:测试压缩机在静止状态下的性能,例如最大制冷量、功率、效率等。

这些测试可以在实验室中进行,可以通过比较测试数据和模拟实际制冷场景来评估压缩机的性能。

2. 动态性能测试:测试压缩机在实际工作场景中的性能,例如制冷循环中的能效比、制冷速度、温度调节能力等。

这些测试需要使用实际制冷系统,通过模拟不同的制冷需求来评估压缩机的能效和性能。

3. 噪音测试:测试压缩机在运行过程中产生的噪音水平,确保其符合相关标准和要求。

4. 震动测试:测试压缩机在运行过程中的稳定性和抗震动能力,确保其能够承受重压和震动。

5. 可靠性测试:测试压缩机在长期运行中的可靠性和耐用性,包括长期运行温度、湿度、负载等方面的测试。

6. 维护和保养:测试压缩机的维护和保养要求,包括清洁、更换零部件、调整制冷剂等方面的测试。

在测试过程中,需要遵循相关的标准和要求,以确保测试结果的准确性和可靠性。

同时,需要考虑测试成本和测试效果之间的关系,选择最合适的测试方法和技术。

篇二：压缩机测试大纲是评估压缩机性能的重要步骤。

以下是一份压缩机测试大纲,可以根据实际情况进行适当的调整和修改。

1. 测试目的和标准:明确测试的目的和标准,例如测试压缩机的制冷能力、可靠性、噪音水平等。

2. 测试环境:确定测试环境的温度、湿度、风速等条件,以确保测试结果的准确性。

3. 测试温度:设定压缩机工作的温度范围,例如制冷循环温度、运行温度等。

4. 测试时间:设定压缩机的测试时间,例如制冷循环时间、运行时间等。

5. 测试负载:设定压缩机的测试负载,例如制冷量、电流等。

6. 测试方法:确定测试方法,例如压力测试、温度测试、电流测试等。

7. 测试结果:记录测试结果,包括压缩机的工作电压、电流、制冷量、制冷效率等指标。

8. 测试报告:编写测试报告,包括测试目的、测试环境、测试温度、测试时间、测试负载、测试方法、测试结果和测试报告等。
