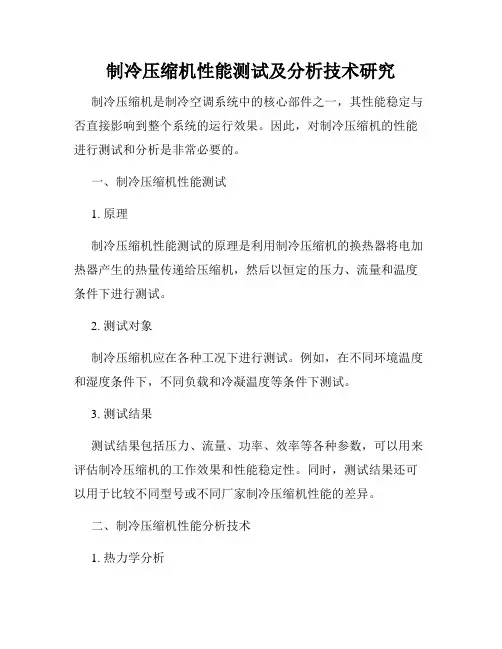

制冷压缩机性能测试及分析技术研究制冷压缩机是制冷空调系统中的核心部件之一，其性能稳定与否直接影响到整个系统的运行效果。
因此，对制冷压缩机的性能进行测试和分析是非常必要的。
一、制冷压缩机性能测试1. 原理制冷压缩机性能测试的原理是利用制冷压缩机的换热器将电加热器产生的热量传递给压缩机，然后以恒定的压力、流量和温度条件下进行测试。
2. 测试对象制冷压缩机应在各种工况下进行测试。
例如，在不同环境温度和湿度条件下，不同负载和冷凝温度等条件下测试。
3. 测试结果测试结果包括压力、流量、功率、效率等各种参数，可以用来评估制冷压缩机的工作效果和性能稳定性。
同时，测试结果还可以用于比较不同型号或不同厂家制冷压缩机性能的差异。
二、制冷压缩机性能分析技术1. 热力学分析热力学分析是评估制冷压缩机性能的重要方法之一。
可以利用热力学理论分析比较不同机型、不同负载和不同冷凝温度条件下的压缩机性能。
2. 标定分析标定分析是一种在制冷压缩机设计和生产阶段用于验证和调整性能参数的方法。
通过实验测试，对不同压缩机型号进行不同负载条件下的标定，进而评估和分析压缩机的性能参数。
3. 数值模拟分析数值模拟分析是一种利用计算机模拟方法来分析制冷压缩机性能的技术。
通过建立数学模型，采用数值计算方法，模拟出不同条件下压缩机的性能和工作特性。
三、结论总的来说，制冷压缩机性能测试和分析技术是评估制冷空调系统中核心部件性能的关键方法。
只有通过对制冷压缩机性能进行全面的测试和分析，才能确定制冷系统的工作效果和性能稳定性。
未来，随着计算机技术和数学模型的进步，制冷压缩机性能测试和分析技术将会得到进一步改善和提高。
制冷压缩机性能测试实验一、实验目的通过制冷压缩机实际运行测试实验，使学生了解并掌握以下内容： 1、制冷压缩机制冷量的测试方法；2、蒸发温度、冷凝温度与制冷量的关系；3、制冷系统主要运行参数及其相互之间的影响；4、有关测试仪器、仪表的使用方法；5、测试数据处理及误差分析方法。
二、实验原理1、制冷压缩机的性能随蒸发温度和冷凝温度的变化而变化，因此需要在国家标准规定的工况下进行制冷压缩机的性能测试。
2、压缩机的性能可由其工作工况的性能系数COP 来衡量：Q COP W=式中，0Q 为压缩机的制冷量；W 为压缩机输入功率。
3、在一个确定的工况下，蒸发温度、冷凝温度、吸气温度以及过冷度都是已知的。
这样，对于单级蒸气压缩式制冷机来说，其循环p-h 图如图3 所示。
图3图中，1点为压缩机吸气状态；4-5为过冷段。
在特定工况下，压缩机的单位质量制冷量是确定的，即：015q h h =- 。
这样只要测得流经压缩机的制冷剂质量流量m G ，就可计算出压缩机的制冷量，即0015()m m Q G q G h h =⨯=⨯-4、压缩机的输入功率：开启式压缩机为输入压缩机的轴功率，封闭式（包括半封闭式和全封闭式）压缩机为电动机输入功率。
三、实验设备整个实验装置由制冷系统及换热系统、参数测量采集和控制系统共三部分组成：1、制冷系统采用全封闭涡旋式制冷压缩机，蒸发器为板式换热器，冷凝器为壳管式换热器，节流装置为电子膨胀阀。
1.1冷却水换热系统由冷却水泵、冷却水塔、调节冷凝器进水温度的恒温器和水流量调节阀门及管路组成；1.2冷媒水换热系统由冷媒水泵、调节蒸发器进水温度的恒温器、调节水流量的阀门组成；2、六个绝对压力变送器、十个PT100温度传感器、两个涡轮流量变送器分别对应原理图位置及安捷伦34970型数据采集仪和压缩机性能测试软件；3、控制系统：通过三块山武SCD36数字调节器分别根据设定值与实测值的差值来调节冷却水、冷媒水的加热量和电子膨胀阀的开度，将机组运行控制在设定工况允许的范围内。
制冷压缩机性能测试实验试验台简介本试验台采用图1所示系统，通过阀门的转换，可进行制冷压缩机性能测试实验、冷水机组性能实验、水-水换热器性能实验和水泵性能实验。
制冷压缩机性能实验系统由压缩机、冷凝器、蒸发器、电子膨胀阀、恒温器电参数仪等设备组成。
压缩机吸气压力、吸气温度、排气压力分别控制在国家标准规定的状态下。
吸气温度由恒温器2调节蒸发器冷媒水进口温度T9控制，吸气压力由电子膨胀阀控制，排气压力由恒温器1调节冷凝器冷却水进口温度T7控制。
压缩机的实际制冷量由通过蒸发器的冷媒水进出口温度和流量测出，冷凝换热量由通过冷凝器的冷却水进出口温度及流量测得。
由此得到压缩机的主辅测质量流量，进而计算出标准工况下的主辅侧制冷量。
压缩机的输入功率由电参数仪测得。
在制冷系统内部安装多个压力和温度测点，可以方便地确定系统内部的状态。
冷水机组性能实验系统，由压缩机、冷凝器、蒸发器、热力膨胀阀、恒温器等设备组成。
实验时，可以设置不同的冷媒水和冷却水温度。
冷水机组冷媒水进口温度通过调节恒温器2中的电加热器控制，冷却水进口温度通过调节恒温器1中的电加热器控制，而出口温度则通过阀门调节。
冷水机组的输入功率通过电参数仪表测得。
冷水机组的制冷量由通过蒸发器的冷媒水进出口温度和流量测出，冷凝换热量由通过冷凝器的冷却水进出口温度及流量测得。
同时在系统中加入了相应的温度和压力测点，可以使学生能更加深入地了解冷水机组的工作特性。
水－水换热器性能实验系统，由冷水机组、恒温器、流量计、水泵等设备组成。
冷热侧流体分别通过冷水机组和恒温器1获得。
换热器冷侧和热侧流体进口温度分别通过恒温器2和恒温器1控制。
通过测量换热器两侧流体进出口温度和两侧的流量，可以求出换热量，在已知换热面积的前提下，可以求出换热器的换热系数K。
水泵性能实验系统，由水泵、流量计、电参数仪等设备组成。
水泵的流量通过流量计测得，水泵的扬程通过水泵进出口压力变送器测得。
在水泵的出口处设立调节阀，通过改变阀门的开度来改变水泵进口处的参数，获得水泵变工况运行特性曲线。
YUY-YSQ压缩机实验装置一、概述空压机是气源装置中的主体，通过原动机将机械能转换成气体压力能，在动力机械中占有很大的比例，其相关性能对生产安全、节能减排等各方面均有较大的影响。
本装置采用往复式活塞空压机为实验对象，对其进行出厂实验、性能实验以及变工况实验，直观的了解空压机原理、结构、运转、试验过程、性能参数和自动检测的方法及手段，可以作为高校本科生、硕士生、博士生培养使用的基础实验平台，也可作为科研、教学和委托检测的专业试验设备。
二、功能特点1、置结构紧凑，抗干扰能力强，振动小，噪声低，适合实验室布局。
2、采用高频采集卡和计算机（计算机用户自配）相结合的测控系统，编程灵活、易于操作、性能可靠，采用集中管理、分散控制的模式，人机交流简便，并能实时检测系统运行数据。
3、采用喷嘴法测量空压机的排气量，提高检测精度。
6、移动方便：装置配有四个万向轮，可方便移动。
5、储气罐：额外配一个排气口，同时设置一个气体流量计、调节阀门，便于调节排气流量和风速。
6、增加了个安全泄压阀，可测试泄压阀性能，7、实验台本体由工业铝型材框架、加压系统及恒温系统等下列模块组成。
8、在线软件可测量电机A、B、C各相电压，各相电流、各相功率因数，各相有功功率、各相无功功率，各相电量，总电量。
各相视在功率G201模块为三相电能计量模块，可以测量三相四线制负载的各相线电流（Ia, Ib , Ic ）、各相相电压（Ua, Ub , Uc ）、各相有功功率（Pa, Pb, Pc）、合相有功功率Pt、各相无功功率（Qa, Qb, Qc）、合相无功功率Qt、各相视在功率（Sa, Sb, Sc）、合相视在功率St、各相功率因数（COSφa, COSφb, COSφc）、合相功率因数COSφ、线路频率以及各相有功电能（Wpa, Wpb, Wpc）、总有功电能（Wpt）,各相无功电能(Wqa ,Wqb, Wqc) 、总无功电能（Wqt）。
G201模块为三相电能计量模块，可以测量三相四线制负载的各相线电流（Ia, Ib , Ic ）、各相相电压（Ua, Ub , Uc ）、各相有功功率（Pa, Pb, Pc）、合相有功功率Pt、各相无功功率（Qa, Qb, Qc）、合相无功功率Qt、各相视在功率（Sa, Sb, Sc）、合相视在功率St、各相功率因数（COSφa, COSφb, COSφc）、合相功率因数COSφ、线路频率以及各相有功电能（Wpa, Wpb, Wpc）、总有功电能（Wpt）,各相无功电能(Wqa ,Wqb, Wqc) 、总无功电能（Wqt）。
第二章制冷压缩机实验指导实验一、压缩机性能测试实验一、实验目的通过本实验的学习，使学生掌握对制冷压缩机性能测定的原理与方法，加深对活塞式制冷压缩机工作原理及性能的理解，熟悉实验装置及有关仪器、仪表的操作使用，为学习制冷压缩机的热力性能及影响因素奠定基础。
二、实验原理、方法和手段由学生自行设计实验方案并加以实现，该实验装置为单级压缩活塞式制冷装置。
本机组产生的冷量由蒸发器内的电加热丝消耗。
电动机的扭力可由弹簧测力计来测量。
整个机组配以R12流量计、冷却水流量计、冷凝压力表、蒸发压力表，测试功率的电流表、电压表以及测八个点温度的电子温度计。
利用本装置进行制冷变工况调节，学会并掌握制冷工况的调节方法。
三、实验内容1、给定冷凝压力P k改变蒸发压力P0、并根据压力值P k、P0查出相应的温度t k、t0。
工况改变后，要等系统重新稳定后再测数据。
2、认真记录测试数据，独立完成实验报告。
四、实验准备预习制冷压缩机、制冷原理和制冷压缩机性能测试方法等相关知识。
五、实验步骤1、在实验教师的指导下，检查实验装置及所有的仪器、仪表，做好实验前的准备工作。
2、先打开冷却水阀，再接通电源。
3、2分钟后开始增加蒸发器的热量输入，逐渐增大到要求值，并观察制冷剂的流量变化。
4、机组运行稳定后，按规定工况要求进行实验，并记录实验数据。
5、实验结束后，首先将蒸发器的热量输入调整到最小值，然后停机。
停机1分钟后切断电源。
并关闭冷却水阀。
六、注意事项及其它说明在实验装置运行当中要时刻观察各仪表数据，尤其要注意冷凝器中冷却水情况，避免断水造成冷凝压力超高情况的发生。
七、思考题1、根据测得的数据，查出循环过程中相应的状态点的焓值分别在lgP-h图上绘出循环过程并标出状态点的焓值，计算其性能指标。
2、绘出压缩机的性能曲线（Q0～t0及N e～t0），并根据查图（表）与计算分析相应性能指标的变化情况。
八、实验报告1.结合本实验相关内容认真预习。
制冷压缩机性能实验报告制冷压缩机性能实验报告引言：制冷压缩机是一种常见的热力学装置，广泛应用于工业、商业和家用领域。
为了了解和评估制冷压缩机的性能，本实验通过设计和搭建实验装置，对其进行了一系列的测试和分析。
实验目的：1. 了解制冷压缩机的基本原理和工作过程；2. 测量制冷压缩机的制冷量、功率消耗和效率；3. 分析制冷压缩机在不同工况下的性能变化。
实验装置：本实验采用了一台常见的家用制冷压缩机，并通过搭建实验装置，包括冷凝器、蒸发器、压缩机和膨胀阀等组成。
实验方法：1. 测量制冷量：在一定时间内记录冷凝器的冷凝温度和蒸发器的蒸发温度，并通过热量平衡计算出制冷量。
2. 测量功率消耗：通过电流表和电压表测量制冷压缩机的电流和电压，计算出功率消耗。
3. 计算制冷效率：利用测得的制冷量和功率消耗，计算出制冷效率。
实验结果与分析：在实验过程中，我们改变了制冷压缩机的工况，包括冷凝温度、蒸发温度和冷媒流量等。
通过实验数据的记录和分析，得出了以下结论：1. 制冷量与冷凝温度和蒸发温度呈正相关关系。
当冷凝温度和蒸发温度升高时，制冷量相应增加。
这是因为制冷压缩机的制冷效果与温度差有关，温度差越大，制冷量越大。
2. 功率消耗与冷凝温度和蒸发温度呈正相关关系。
当冷凝温度和蒸发温度升高时，制冷压缩机需要更多的能量来完成制冷过程，功率消耗相应增加。
3. 制冷效率与冷凝温度和蒸发温度呈负相关关系。
制冷效率是制冷量与功率消耗的比值，当冷凝温度和蒸发温度升高时，制冷效率下降。
这是因为功率消耗的增加大于制冷量的增加，导致效率降低。
结论：通过本实验，我们深入了解了制冷压缩机的工作原理和性能特点。
制冷量、功率消耗和效率是评价制冷压缩机性能的重要指标，它们之间存在着相互关系。
在实际应用中，我们可以根据不同的需求，调节制冷压缩机的工况，以达到最佳的制冷效果和能源利用效率。
同时，本实验也存在一些不足之处，例如实验装置的精度和稳定性可能会对实验结果产生一定的影响。

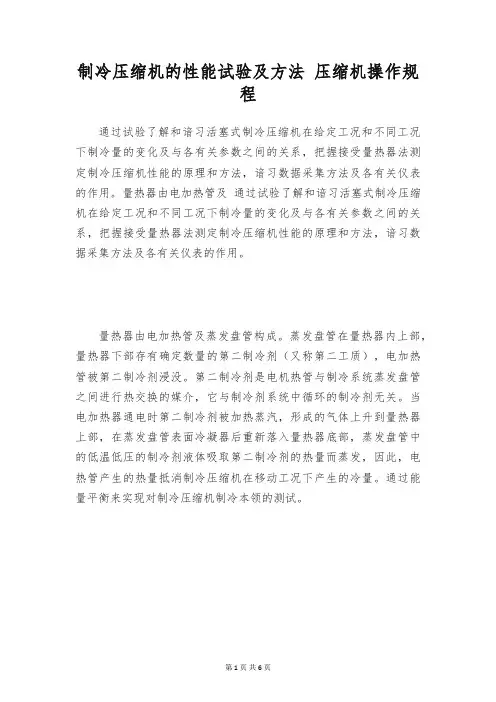

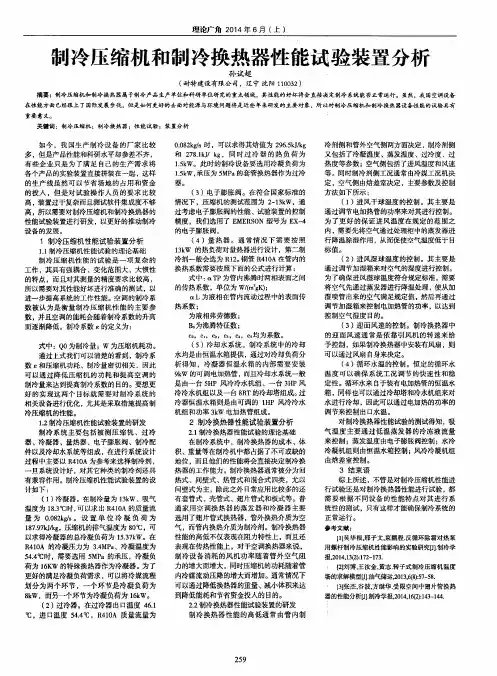

制冷压缩机的性能试验及方法压缩机操作规程通过试验了解和谙习活塞式制冷压缩机在给定工况和不同工况下制冷量的变化及与各有关参数之间的关系，把握接受量热器法测定制冷压缩机性能的原理和方法，谙习数据采集方法及各有关仪表的作用。
量热器由电加热管及通过试验了解和谙习活塞式制冷压缩机在给定工况和不同工况下制冷量的变化及与各有关参数之间的关系，把握接受量热器法测定制冷压缩机性能的原理和方法，谙习数据采集方法及各有关仪表的作用。

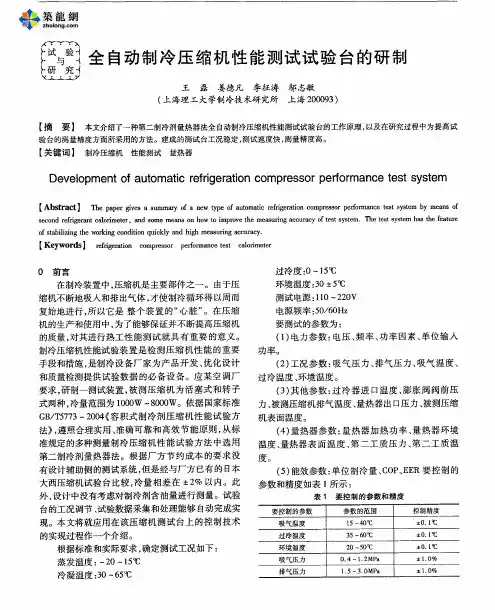

量热器由电加热管及蒸发盘管构成。
蒸发盘管在量热器内上部，量热器下部存有确定数量的第二制冷剂（又称第二工质），电加热管被第二制冷剂浸没。
第二制冷剂是电机热管与制冷系统蒸发盘管之间进行热交换的媒介，它与制冷剂系统中循环的制冷剂无关。
当电加热器通电时第二制冷剂被加热蒸汽，形成的气体上升到量热器上部，在蒸发盘管表面冷凝器后重新落入量热器底部，蒸发盘管中的低温低压的制冷剂液体吸取第二制冷剂的热量而蒸发，因此，电热管产生的热量抵消制冷压缩机在移动工况下产生的冷量。
通过能量平衡来实现对制冷压缩机制冷本领的测试。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
制冷压缩机性能试验台工作条件，常温、常压下运行,电源电压AC220V制冷压缩机性能试验台试验目的1.谙习蒸汽压缩式制冷循环系统的基本结构和工作原理2.了解国际标准GB/T57732023容积式制冷压缩机性能使用方法3.利用蒸发器液体载冷剂循环法（主测法）求制冷压缩机制冷量4.利用水冷冷凝器热平衡法（辅测法）求制冷压缩机制冷量5.主、辅测制冷量相对误差的计算与分析6.制冷机组能效比的计算与分析1、功率表2只（精度0.5级）分别测量加热功率和压缩机功率。

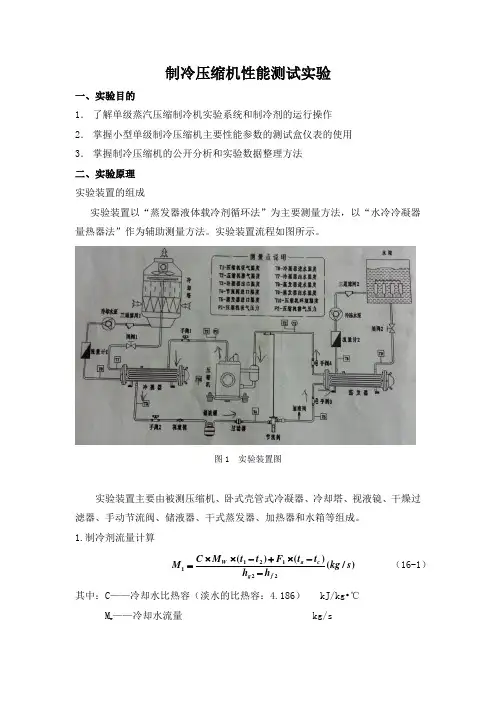

制冷压缩机性能测试实验一、实验目的1． 了解单级蒸汽压缩制冷机实验系统和制冷剂的运行操作2． 掌握小型单级制冷压缩机主要性能参数的测试盒仪表的使用3． 掌握制冷压缩机的公开分析和实验数据整理方法二、实验原理实验装置的组成实验装置以“蒸发器液体载冷剂循环法”为主要测量方法，以“水冷冷凝器量热器法”作为辅助测量方法。
