人防施工方案带图

1. 工程概况1.1 人防概况本工程人防区设置在地下室四层、三层（9-2地块），为甲类防空地下室，抗力级别为核6级/常 6级，防化等级为丙/丁级。

战时用途为专业队队员掩蔽部、二等人员掩蔽、人防物资库，平时用途为汽车库。

人防建筑面积为 11600m²，分为 4 个防护单元，10 个抗爆单元。

人防人员掩蔽工程掩蔽面积为 8938m2，面积标准为 1 m2/人，掩蔽人数为 8938 人。

人防室外出入口及通道面积为 125m2。

地下四层的人防工程共划分为三个防火分区，地下三层的人防工程共划分为三个防火分区，每个防火分区与防护单元相结合（中间用防火墙隔开，墙上设有防火卷帘及甲级防火门），防火分区的防火卷帘以包括背火面温升作为耐火极限判定条件（耐火极限≥3.00h）甲级防火门耐火极限为 1.5h。

平时功能均为汽车库，防火分区面积约为≤4000m²，汽车库防烟分区建筑面积均≤2000m²，防烟分区不跨越防火分区。

防烟分区采用隔墙或从顶棚下突出≥0.5m 的梁划分。

2. 人防土建工程施工2.1 钢筋混凝土构造人防洞口四角加强钢筋示意图2.2 人防装饰装修施工2.3人防门框的预埋安装木工支模板的时候要注意，不要将模板盖在门框表面，门框角钢与钢筋、模板的位置关系如下图：防密门、密闭门、防爆活门等门框墙在浇筑混凝土前，应先立门框，然后绑扎四周钢筋。

应对所2.4人防门的安装根据本工程进度的需求，门扇的安装均在土建结构验收后、砌体结构施工前开始安装。

门扇安装的施工流程如下：门扇安装施工流程图（1）下室通车并通电、无积水、垃圾时即可进行门扇安装。

（2）吊装到位后，留出密封胶条的间隙即可将绞耳焊接安装在绞页板上，然后进行调试、安装闭锁和密封胶条，门扇与门框贴合均匀，其间隙不得大于2mm，每边不贴合部份累计长度不应大于该边长的20%，且应分布在2处以上。

（3）闭锁安装位置应准确，上下铰页同轴度偏差不应超过两铰页间距的1‰，且不得大于2mm，门扇应启闭灵活。

目录附图(表)目录 ............................................ 第一章编制说明 ........................................第一节编制目的及依据 .................................一、编制目的 ........................................二、编制依据 ........................................第二节编制原则及内容 .................................一、编制原则 ........................................二、编制内容 ........................................ 第二章工程概况及工程特点 ..............................第一节工程概况 .......................................一、建筑设计概况 ....................................二、结构设计概况 ....................................三、主要结构材料 ....................................四、安装设计概况 ....................................第二节工程特点与施工条件 .............................一、工程特点 ........................................二、施工条件 ........................................ 第三章施工部署 ........................................第一节项目组织机构及项目管理模式......................一、项目组织机构及职能 ..............................二、项目管理模式 ....................................第二节实施目标 .......................................一、工期目标 ........................................二、质量目标 ........................................三、现场文明施工目标 ................................四、项目管理目标 ....................................五、安全生产目标 ....................................六、服务目标 ........................................ 第四章施工总进度安排和总平面布置 ......................第一节施工总进度安排和网络图 .........................一、总体施工工期控制 ................................二、分级施工进度计划网络图 ..........................第二节施工总平面布置图 ...............................一、总则 ............................................二、场区用电、用水计划 ..............................三、垂直运输设备的布置 ..............................四、现场道路及临时设施布置 ..........................五、现场办公室布置 ..................................六、临电、临水及场区排水平面布置 .................... 第五章劳动力计划调配安排 ..............................第一节劳动力组织与安排 ...............................一、劳动力组织 ......................................二、农忙季节劳动力安排 ..............................第二节劳动力需用量 ...................................一、土建劳动力需用计划 ..............................二、安装劳动力需用计划 ..............................第六章主要施工机械和物资计划 ..........................第一节投入本工程的主要施工机械........................一、垂直运输机械 ....................................二、混凝土施工机械（土建、安装主要施工机械设备计划表6-1、6—2) ..........................................第二节投入使用的主要物质计划 ......................... 第七章施工准备和施工配合 ..............................第一节施工准备 .......................................一、现场环境、交通准备 ..............................二、材料准备 ........................................三、技术准备 ........................................四、机械设备准备 ....................................第二节施工配合 .......................................一、土建与其他各工种的施工配合 ......................二、施工与业主(或监理）的配合 ....................... 第八章结构工程施工方法 ................................第一节工程测量 .......................................一、制定测量方案的基本原则。

人防施工方案带图清晨的阳光透过窗帘的缝隙，洒在了我的书桌上，一股责任感油然而生。

我已经在这个行业里摸爬滚打了10年，对于人防施工方案，早已烂熟于心。

就让我用意识流的方式，为大家带来一份详细的人防施工方案。

一、项目概述这个项目位于繁华的都市，是一处大型商业综合体。

人防工程是该项目的重要组成部分，关系到整个项目的安全与稳定。

我们要在这片土地上，打造一个坚固、可靠的人防设施。

二、施工目标1.确保人防工程在战时能够抵御各种袭击，保障人民群众的生命安全。

三、施工方案1.工程设计（1）防护等级：根据国家标准，确定人防工程的防护等级，确保工程在战时能够抵御各种袭击。

（3）通风、排水：设计合理的通风、排水系统，确保工程在战时和平时都能正常运行。

2.施工准备（1）人员培训：组织施工人员参加人防工程专业培训，确保他们具备丰富的理论知识和实践经验。

（2）施工材料：选用符合国家标准的优质材料，确保工程质量和安全。

（3）施工设备：根据工程需求，配置相应的施工设备，提高施工效率。

3.施工过程（1）基础施工：按照设计图纸，进行基础施工，确保基础的稳定性。

（2）主体结构施工：采用先进的施工工艺，确保主体结构的施工质量。

（3）防护设施施工：严格按照国家标准，安装防护设施，确保工程在战时能够抵御各种袭击。

（4）装修施工：在保证防护性能的前提下，进行室内外装修，提升工程的使用功能。

4.质量控制（1）质量标准：按照国家相关标准，制定质量控制计划，确保工程质量。

（2）质量检查：定期对施工质量进行检查，发现问题及时整改。

（3）质量验收：工程完成后，组织专家进行质量验收，确保工程符合国家标准。

四、施工进度1.基础施工：预计耗时2个月。

2.主体结构施工：预计耗时4个月。

3.防护设施施工：预计耗时1个月。

4.装修施工：预计耗时3个月。

五、施工安全1.安全培训：组织施工人员参加安全培训，提高他们的安全意识。

2.安全措施：制定完善的安全措施，确保施工过程中的安全。

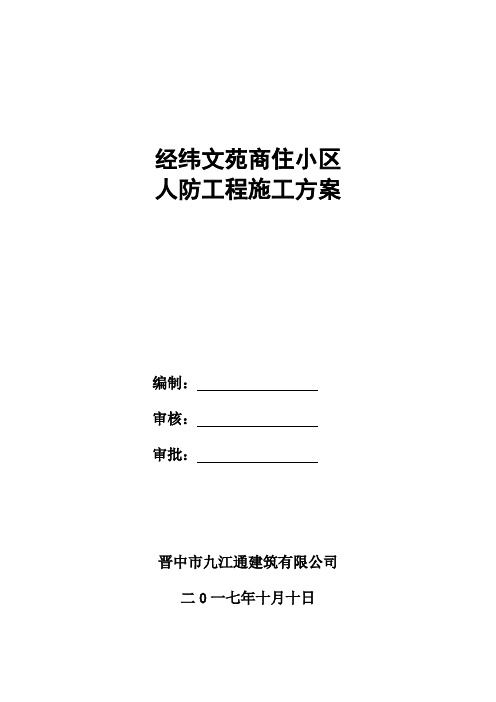

经纬文苑商住小区人防工程施工方案编制：审核：审批：晋中市九江通建筑有限公司二0一七年十月十日目录1.编制依据²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²32.工程概况²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²33.施工准备²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²4 3.1施工现场准备²²²²²²²²²²²²²²²²²²²²²²²²²²4 3.2施工流水段划分原则²²²²²²²²²²²²²²²²²²²²²²²43.3施工流程²²²²²²²²²²²²²²²²²²²²²²²²²²²²44.技术准备²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²45.材料准备²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²5 5.1钢筋原材²²²²²²²²²²²²²²²²²²²²²²²²²²²²5 5.2模板架料²²²²²²²²²²²²²²²²²²²²²²²²²²²²65.3混凝土²²²²²²²²²²²²²²²²²²²²²²²²²²²²²66.机具准备和劳动力安排²²²²²²²²²²²²²²²²²²²²²²²²7 6.1机具准备（人防部分）²²²²²²²²²²²²²²²²²²²²²²76.2劳动力安排（人防部分）²²²²²²²²²²²²²²²²²²²²²87.主要的施工方法和技术措施²²²²²²²²²²²²²²²²²²²²²²8 7.1钢筋工程²²²²²²²²²²²²²²²²²²²²²²²²²²²²8 7.2模板工程²²²²²²²²²²²²²²²²²²²²²²²²²²² 257.3混凝土工程²²²²²²²²²²²²²²²²²²²²²²²²²² 348.质量保证措施²²²²²²²²²²²²²²²²²²²²²²²²²²² 42 8.1钢筋工程质量控制²²²²²²²²²²²²²²²²²²²²²²² 42 8.2模板工程质量控制²²²²²²²²²²²²²²²²²²²²²²² 438.3混凝土施工质量控制措施²²²²²²²²²²²²²²²²²²²² 449.成品保护措施²²²²²²²²²²²²²²²²²²²²²²²²²²² 4410.安全生产与文明施工措施²²²²²²²²²²²²²²²²²²²²²4671.编制依据施工合同文本《混凝土结构施工图平面整体表示方法制图规则和构造详图筏形基础》16G101-3《混凝土结构施工图平面整体表示方法制图规则和构造详图》16G101-1《建筑设计防火规范》 GB50016-2006《高层民用建筑设计防火规范》 GB50045-95（2005版）《汽车库、修车库、停车场设计防火规范》 GB50067-97《汽车库建筑设计规范》 JGJ100-98《建筑内部装修设计防火规范》 GB50222-95《建筑灭火器配置设计规范》 GB50140-2005《人民防空地下室设计规范》 GB50038-2005《人民防空工程设计防火规范》 GB50098-98《建筑地基基础工程施工质量验收规范》 GB50202-2002《混凝土结构工程施工及验收规范》 GB50204-2002《建筑工程抗震设防分类标准》 GB50223-2004《普通混凝土配合比设计规程》 JGJ55－2000《钢筋机械连接通用技术规程》 JGJ107－2010《地下工程防水设计规范》 GB50108-2008《防空地下室结构设计》 07FG01~05《防空地下室建筑设计》 FJ01~04《人民防空地下室设计规范》 GB50038-2005滁州市苏滁现代产业园一期安置房人防工程结构和建筑图纸。

人防施工技术方案和措施第一节人防工程1、地下室人防模板施工1.1施工流程：梁、平台模——梁、平台拆模——基础底板砖模——水池、积水坑、电梯井吊模——地下室墙模——墙体拆模。

1.1.2人防顶板模板支设1）本地下室人防部位顶梁、平台采用扣件式钢管搭设排架，立杆间距900-1200mm，在梁底位置加设一排顶撑立杆钢管，立杆纵横平之，上下层的立杆轴线偏差不得大于30mm，立杆端头使用可调顶托，调节控制标高。

用双根φ48钢管作主龙骨，次龙骨采用100mmx100mm木方梁底、平台间距300mm，框架梁跨度大于4000mm时，按千分之1.5起拱，所用梁板，严禁出现负拱现象。

严格按照梁板几何尺寸拼装模板，不符合模数时，留到梁跨中和平台板中位置用50mm 厚的木板或木条补模.1.1.2墙体模板：1）基础底板向上500mm设置一道水平施工缝，设置3mm×300mm 钢板止水带，水池墙水平施工缝处均设置3mm×300mm通长止水钢板，施工缝以下采用木模吊模，底板砼浇筑后，拆除吊模。

820 2）墙体模板采用木模支设，支设高度至人防顶板下反墙底标高以下15cm，并在墙体两侧设置喇叭口，以便混凝土浇筑质量达到设计要求。

3）沿墙两侧的墙边线用L形φ8＠1500钢筋限位,墙体穿墙加固采用止水螺杆，人防墙范围严禁使用PVC穿墙导管。

间距控制在400mm （螺杆用φ12钢筋制成，长为‘墙厚+500mm’），墙体模板1600mm以上间距控制在600mm，用钢管加设多道斜撑，下支撑于地锚钢筋头上（地锚钢筋头：300mm长Ф25 1500、距墙2000mm，沿墙两侧布置），上支撑于背楞立管及水平管都必须为双管。

双螺帽、螺杆拧紧，不得有松动。

1.1.3模板拆除条件：柱、墙体板拆除，应保证其表面及棱角不因拆除模板而受损坏后，方可拆除，在常温条件下，一般柱、墙体混凝土强度达到1Mpa可拆除模板；人防部分顶平台模需同条件混凝土试块强度达设计的100%后方可拆除；主楼平台模跨度小于8米时，需同条件混凝土试块强度达设计的75%后拆除。

某医院综合楼项目人防工程施工方案编制人：审核人：批准人：日期：人防工程施工方案医院项目目录1、工程概况‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ -2-2、编制依据‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ -2-3、施工部署‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ -2-4、施工准备‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ -3-5、施工方案‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ -3-6、验收标准‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ -11-7、雨期施工措施‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ -13-8、安全文明施工‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ -14-9、绿色施工管理‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ -14-- 1 -医院项目人防工程施工方案- 2 - 人防工程施工方案1、工程概况1.1、人防设计概况本工程地下一层局部空间设战时为常6核6级、甲类物资库，人防防化级别为丙级；防空地下室结构设计使用年限为50年，防水等级二级；地下室平时为车库、戊类库房，战时为物资库；人防建筑面积2748.3 m2；本工程共划分防护单元1个；防护单元内主要、次要出入口共有2个疏散口。

防空地下室的顶板不抹灰，人防顶板、外墙采用P8防水砼；1.2、砼强度等级2、编制依据《防空地下室结构设计》（2007年合订本）07FG01-05《混凝土结构施工图平面整体表示方法制图规则和构造祥图》（11G101-1--3）《混凝土结构工程施工质量验收规范》 GB 50204-2015《人民防空工程施工及验收规范》 GB 50134-2004《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010《建筑施工键插接式钢管支架安全技术规程》 DBJ04/T329—2016施工组织设计施工图纸、图纸会审、会议纪要建筑施工手册（第五版）3、施工部署3.1、质量目标：合同要求合格；项目目标确保省优，争创杯。

3.2、本工程采用商品混凝土，柱、梁、板、墙体一次浇筑，采用泵送，地下室采用汽车泵浇筑。

人防工程施工方案1、建筑部分（1）防护单元内部不应设置沉降缝、伸缩缝，如需设置必须设置防爆沉降缝。

（2）密闭通道、防毒通道、洗消间、滤毒室、扩散室等房间、通道，其墙面、顶面、地坪均应平整光洁、易于清洗。

（3）人防地下室防护区顶部不允许用水泥砂浆粉刷或找平。

（4）非活置式人防门下有门槛，门槛与地坪建筑高差应≧150mm；活置式人防门下无门槛，门框下边与建筑地坪同高。

人防门框锚钩应伸入结构层内。

（5）当防护密闭门设置于竖井内时，其门扇外表面不得突出竖井内墙面，防爆波活门应嵌入墙内。

（6）距人防门框四周20mm范围内墙面粉刷层不得超出门框角钢面。

2、结构部分（1）钢筋砼结构构件纵向受力钢筋的锚固长度laF=1.05lad（lad 为普通钢筋混凝土结构受拉钢筋的锚固长度）。

（2）地下室基础底板上层筋必须从地基反梁上层主筋下部穿过，顶板下层筋必须从顶板反梁下层主筋上部穿过。

（3）人防区顶、底板、临空墙必须设拉结筋（形式“S”型，≧φ6，﹫≦500mm梅花形布置）。

（4）人防围护结构和密闭墙体门洞四角必须设置加强筋：长度1000mm,斜45°绑扎，墙厚≦400mm，每角2φ16；墙厚>400mm,每角3φ16。

（5）被止水钢板割断的附墙柱箍筋应搭接焊在止水钢板上。

（6）人防围护结构和密闭墙体（均为钢筋砼内墙）模板对拉螺杆不允许穿PVC套管，且螺杆中部应设止水片。

（7）管割断的墙筋应点焊在穿墙管上。

（8）梁与边柱交接处，外墙与顶、底板交接处钢筋构造要求为：1）边柱外侧纵向钢筋伸入地、顶梁内的锚固长度应≧1.5lad，2）当顶板厚度<外墙厚度时，顶板上排筋伸入外墙内锚固长度应≧1.5lad。

3）当顶板厚度≧外墙厚度时，外墙外侧纵向钢筋伸入顶板内锚固长度应≧1.5lad。

4）外墙外侧纵向钢筋伸入底板内锚固长度应≧1.5lad。

3、钢筋砼工程（1）钢筋应有出厂质量证明书或试验报告单，钢筋表面和每捆（盘）钢筋均应有标志。

第一部分工程概况一、工程简介工程名称：硕放香梅哥伦布广场二期（A）区建设单位：无锡保胜香梅房地产开发有限公司施工单位：江苏南通六建建设集团有限公司监理单位：江苏农垦工程建设监理有限公司设计单位: 无锡轻大建筑设计研究院有限公司勘察单位：无锡轻大建筑设计研究院有限公司本工程坐落于江苏省无锡市硕放镇，位于南星路南侧，东侧为通祥路，西为裕丰路，环太湖高速以北；无锡市硕放香梅哥伦布广场二期（A）区由16#-27#及地下室（含车库、人防)，总建筑面积约：15.1万m2，其中人防工程总建筑面积：15718m2。

二、人防部分简介本地下人防工程具有平战转换防护功能，平面上分为六个防护单元，其中一、三、四、五防护单元为六级二等人员掩蔽，其中防护单元二、六为物资库，其余防护单元平时为汽车库/自行车库，战时为人员掩蔽。

战时防护等级核六级，常六级。

每个防护单元各包含四至五个防爆单元，战时以沙袋堆垒分隔各防爆单元，具体划分详见地下人防施工图建施，每个防护单元根据不同部位设置了防护密闭门、门框墙和相邻防护单元隔墙,相邻防护单元设置了临战封堵。

防护单元与外界连通主要包含战时主要出入口、次要出入口、战时疏散楼梯、战时疏散出入口等；防护单元内按人防设计要求设置了进风口、排风口、连通口、洗消间、洗消污水集水坑、滤毒室、进风机室、防护门、防护密闭门、密闭门、悬板活门、消波系统、扩散室、贮水间、电缆防爆波井、临战封堵和临战加固等防护功能设施。

人防顶板主要为梁板式结构，板厚分250实心板及450厚空心板，砼强度等级C35。

使用的钢筋主要为HPB235、HRB335、HRB400，分别采用E43型和E50型焊接；所有预埋件均为Q235级钢，采用E43型焊条。

本工程防水等级为二级，除结构采用P6抗渗防水砼外，底板、顶板、侧壁还在防水面加做SBS改性沥青防水卷材。

砖墙布置详见人防建施图，砖强度等级为MU10,砂浆强度等级为M5；砖墙与钢筋混凝土墙相交处，均应在混凝土墙上设置拉结钢筋2φ6@500与砖墙拉结。

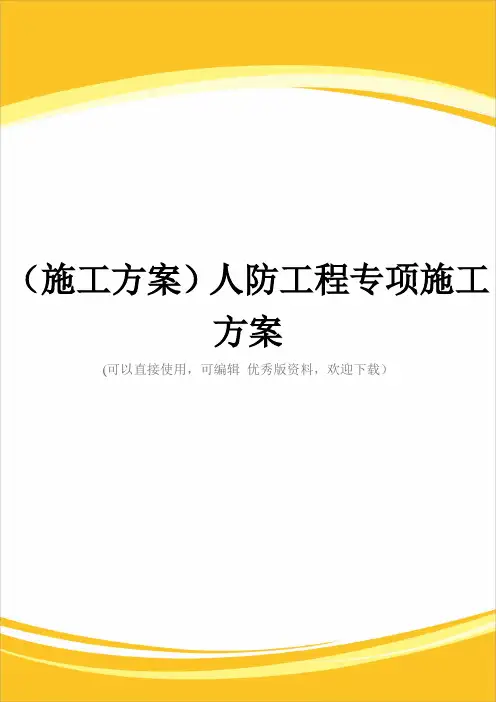

（施工方案）人防工程专项施工方案(可以直接使用，可编辑优秀版资料，欢迎下载）长阳城市花园人防工程专项施工方案目录一、建筑概况4二、结构概况4三、施工方案43.1 地下室墙板模板43.2 地下室钢筋53.3 地下室混凝土浇筑73.4 防护密闭门安装123。

5 管道、设备与附件安装14四、工程验收及质量保证措施20一、建筑概况整个人防地下室由防护单元、密闭通道、扩散室、进风竖井、集气室、进风机房、滤毒室、防毒通道、简易洗消间、扩散室、排风竖井、连通口组成。

各单元、房间之间，各单元、房间与外界通道均设钢筋混凝土防护密闭门或密闭门。

施工参考图集有国标FJ01-04(建筑）,国标FG01-03（结构）。

二、结构概况地下室底板及侧墙混凝土为密实防水砼C30,抗渗等级P8商品混凝土。

钢筋有热扎HPB235级、HRB335级和HRB400级,钢筋连接方式：框架柱纵向钢筋连接采用电渣压力焊，框架梁水平受力钢筋及地下室底板和侧壁受力钢筋在加工场地制作采用闪光对焊接长，现场绑扎局部采用绑扎接头连接.地下室底板承台、梁采用砖胎膜,地下室止水带以上部位墙板模板采用胶板拼装,模板竖肋采用45×90mm的楞木。

三、施工方案3。

1 地下室墙板模板地下室止水带以上部位墙板模板采用竹胶板拼装，模板竖肋采用45×90mm 的楞木，横肋采用双根φ48钢管。

竖肋间距600mm，横肋间距450mm。

对拉螺栓间距：水平间距600mm,竖向间距450mm。

对拉螺栓用直径12圆钢制成，对拉螺栓中部加焊止水片，止水片厚5mm,正方形，边长为80mm，止水片中部打眼，与对拉螺栓双面焊牢。

模板及其支撑结构的材料、质量应符合规范规定及模板设计要求，模板及其支撑要有足够的强度、刚度和稳定性，并不致发生不允许的下沉和变形，模板的内侧面要平整，接缝要严密，不得漏浆.模板安装后要仔细检查各部位构件是否牢固，在浇筑混凝土过程中要随时检查，如发现变形、松动等现象，要及时修整注：检查轴线位置时，应沿纵横两个方向量测，并取其中的较大值。

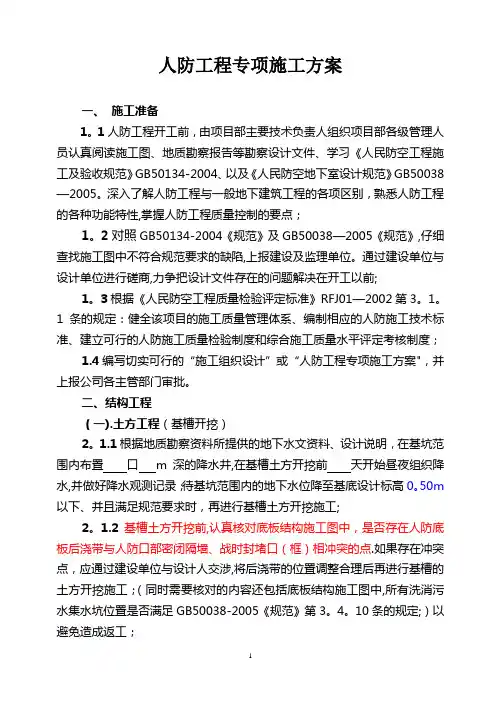

人防工程专项施工方案一、施工准备1。

1人防工程开工前，由项目部主要技术负责人组织项目部各级管理人员认真阅读施工图、地质勘察报告等勘察设计文件、学习《人民防空工程施工及验收规范》GB50134-2004、以及《人民防空地下室设计规范》GB50038—2005。

深入了解人防工程与一般地下建筑工程的各项区别，熟悉人防工程的各种功能特性,掌握人防工程质量控制的要点；1。

2对照GB50134-2004《规范》及GB50038—2005《规范》,仔细查找施工图中不符合规范要求的缺陷,上报建设及监理单位。

通过建设单位与设计单位进行磋商,力争把设计文件存在的问题解决在开工以前;1。

3根据《人民防空工程质量检验评定标准》RFJ01—2002第3。

1。

1条的规定：健全该项目的施工质量管理体系、编制相应的人防施工技术标准、建立可行的人防施工质量检验制度和综合施工质量水平评定考核制度；1.4编写切实可行的“施工组织设计”或“人防工程专项施工方案"，并上报公司各主管部门审批。

二、结构工程（一).土方工程（基槽开挖）2。

1.1根据地质勘察资料所提供的地下水文资料、设计说明，在基坑范围内布置口m深的降水井,在基槽土方开挖前天开始昼夜组织降水,并做好降水观测记录；待基坑范围内的地下水位降至基底设计标高0。

50m 以下、并且满足规范要求时，再进行基槽土方开挖施工;2。

1.2基槽土方开挖前,认真核对底板结构施工图中，是否存在人防底板后浇带与人防口部密闭隔墙、战时封堵口（框）相冲突的点.如果存在冲突点，应通过建设单位与设计人交涉,将后浇带的位置调整合理后再进行基槽的土方开挖施工；（同时需要核对的内容还包括底板结构施工图中,所有洗消污水集水坑位置是否满足GB50038-2005《规范》第3。

4。

10条的规定;）以避免造成返工；2。

1.3本工程拟选用台型挖掘机进行(分层)机械挖槽土方施工.现有施工现场地坪相对自然(设计）标高为m，基底设计标高为—m,机械挖槽至—m左右，剩余10㎝深度的土方采用人工开挖（清理）至基底设计标高，严禁扰动基坑基底土层。
