双电源供电和双回路供电的区别

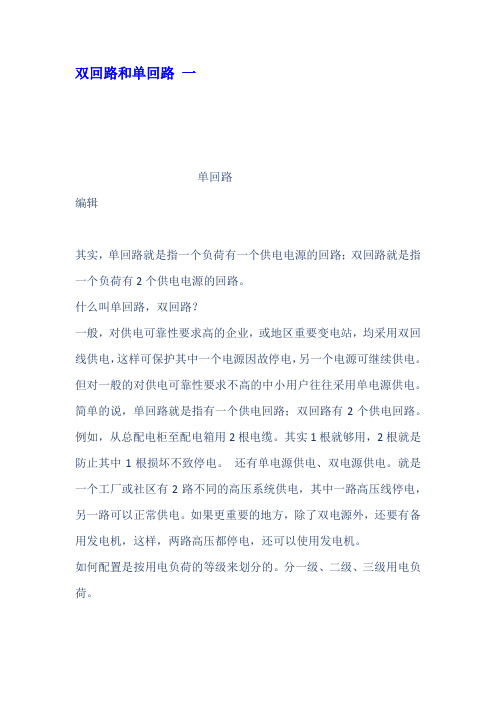

双回路和单回路一单回路编辑其实，单回路就是指一个负荷有一个供电电源的回路；双回路就是指一个负荷有2个供电电源的回路。

什么叫单回路，双回路？一般，对供电可靠性要求高的企业，或地区重要变电站，均采用双回线供电，这样可保护其中一个电源因故停电，另一个电源可继续供电。

但对一般的对供电可靠性要求不高的中小用户往往采用单电源供电。

简单的说，单回路就是指有一个供电回路；双回路有2个供电回路。

例如，从总配电柜至配电箱用2根电缆。

其实1根就够用，2根就是防止其中1根损坏不致停电。

还有单电源供电、双电源供电。

就是一个工厂或社区有2路不同的高压系统供电，其中一路高压线停电，另一路可以正常供电。

如果更重要的地方，除了双电源外，还要有备用发电机，这样，两路高压都停电，还可以使用发电机。

如何配置是按用电负荷的等级来划分的。

分一级、二级、三级用电负荷。

双回路供电是指二个变电所或一个变电所二个仓位出来的同等电压的二条线路。

当一条线路有故障停电时，另一条线路可以马上切换投入使用。

双回路供电- 特点双电源供电和双回路供电，人们一般都认为是一码事，互相混叫。

但是本人认为是有一些区别的。

双电源供电当然是引自两个电源（性质不同），馈电线路当然是两条；一用一备如果指的是电源，那它就是双电源供电。

一用一备如果指的是馈电线路，就不能称之为双电源供电了。

但是不是应该称之为双回路供电呢，我本人也觉得有些不妥，具体应该怎样称呼我也说不好。

规范对双回路的供电不是这样解释的，双电源比双回路可靠，但对建筑单体来说，两者看起来好象没有什么区别，很多情况下都是两路进线。

双电源有一种情况是这样的：两路进线接自不同的区域变电站；而对应，双回路有一种情况是这样的：两路进线接自同一区域变电站的不同母线。

所以，我觉得“双回路”中的这个回路指的是区域变电站出来的回路。

双电源是电源来源不同，相互独立，其中一个电源断电以后第二个电源不会同时断电，可以满足一二级负荷的供电。

而双回路一般指末端，一条线路故障后另一备用回路投入运行，为设备供电。

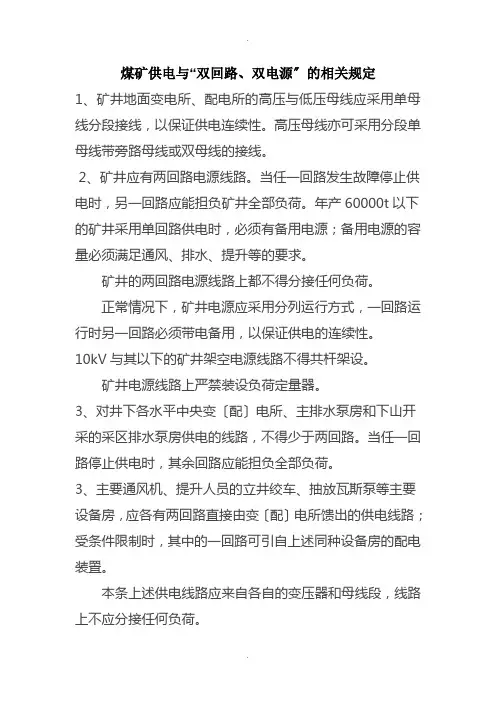

煤矿供电及“双回路、双电源”的相关规定1、矿井地面变电所、配电所的高压及低压母线应采用单母线分段接线，以保证供电连续性。

高压母线亦可采用分段单母线带旁路母线或双母线的接线。

2、矿井应有两回路电源线路。

当任一回路发生故障停止供电时，另一回路应能担负矿井全部负荷。

年产60000t以下的矿井采用单回路供电时，必须有备用电源；备用电源的容量必须满足通风、排水、提升等的要求。

矿井的两回路电源线路上都不得分接任何负荷。

正常情况下，矿井电源应采用分列运行方式，一回路运行时另一回路必须带电备用，以保证供电的连续性。

10kV及其以下的矿井架空电源线路不得共杆架设。

矿井电源线路上严禁装设负荷定量器。

3、对井下各水平中央变（配）电所、主排水泵房和下山开采的采区排水泵房供电的线路，不得少于两回路。

当任一回路停止供电时，其余回路应能担负全部负荷。

3、主要通风机、提升人员的立井绞车、抽放瓦斯泵等主要设备房，应各有两回路直接由变（配）电所馈出的供电线路；受条件限制时，其中的一回路可引自上述同种设备房的配电装置。

本条上述供电线路应来自各自的变压器和母线段，线路上不应分接任何负荷。

本条上述设备的控制回路和辅助设备，必须有与主要设备同等可靠的备用电源。

4、下列用电设备应按一级用电负荷供电，其配电装置必须由两回路或两回路以上电源线路供电。

电源线路应引自不同的变压器和母线段，且线路上不应分接任何其他负荷。

1）井下主排水泵：2）下山采区排水泵：3）兼作矿井主排水泵的井下煤水泵：4）经常升降人员的暗副立井绞车；5）井下移动式瓦斯抽放泵站。

5、下列用电设备应按二级用电负荷供电，其配电装置宜由两回电源线路供电，并宜引自不同的变压器和母线段。

当条件受限制时，其中一回电源线路可引自本条规定的同种设备的配电点处。

1）暗主井提升设备、主井装载设备、大巷强力带式输送机、主运输用的井下电机车充电及整流设备；2）经常升降人员的暗副斜井提升设备、副井井底操车设备、无轨运输换装设备；3）供综合机械化采煤的采区变(配)电所；4）煤与瓦斯突出矿井的采区变(配)电所；5）井下移动式制氮机；6）井下集中制冷站；7）不兼作矿井主排水泵的井下煤水泵、井底水窝水泵；8）井下运输信号系统；9）井下安全监控系统分站。

随着经济社会的发展，城市电网得到了不断完善，供电可靠性大大的提高。

在用户管理中，为提高社会应对电力突发事件的应急能力，有效防止次生灾害发生，维护社会公共安全，一般由相应的地方政府对政府部门、医院、部队、人员聚集场所、煤炭化工等重要企业和部门进行重要电力用户的认定。

这些重要用户往往有两条不同进线即所谓的双电源，以提高其供电可靠性。

但是由于城市电网结构越来越复杂及用户自身用电形式的变化，双电源用户对电网的安全运行带来了一定的问题，如不加强管理防范，将会对电网的安全运行和人员造成危害。

如某制药企业，在体制改革中变成了两个企业，但共用一个厂址一个配电房，电气接线如图所示。

由于两户企业没有及时在供电部门备案，当供电企业准备在出线甲上工作时，调度部门只通知到以前注册的甲用户。

停电后乙用户的电工在不知情的情况下未经调度许可私自倒换负荷，由于设备老化，DL3与DL4闭锁装置失效，加之电工缺乏电气操作基本知识，严重违反操作规程，未将DL3断开便将DL4合上，结果对出线1反送电，使出线甲变电站出线侧d1处接地三相刀闸短路崩裂，幸未造成人员伤亡。

双电源用户分为双回路供电和双电源供电两种形式。

双回路供电一般是指某一负荷的电源有两回，此电源接自上级变电站（或开关站）不同的开关，正常运行时由其中一回电源供电，另一回处于备供状态；当一回电源停电时，由用户将电源人工或自动进行切换，保障负荷的供电。

双电源供电一般特指两回电源来自不同的变电站（或开关站），这样就不会出现两回电源同时失压的情况。

双电源用户虽然能提高重要用户供电可靠性，但也增加了电网运行的风险，在管理应引起各级供电企业的重视，并积极采取措施。

1、重要用户在进行电网接入设计方案时，应积极与发策、营销等部门联系，参与工程项目的规划，根据电网运行情况和用户位置、报装容量等提出合理的电源接入点。

在用户配电装置设计前根据用户负荷的重要程度提出双电源进线之间的切换方式，如医院等一级重要用户，可采用自动备自投装置，非特别重要用户可采用人工切换的方式。

写字楼双电源供电和双路供电的本质区别(2012-1-27 21:11:47)[发送到微博]分类：未分类标签：成通宝商业建筑机电系统问题和对策leed认证绿色建筑三星认证地产总裁顾问公开课内训课 |说明:为了看博客收益达到最大化建议您一定要看前期博客我的所有博文都是涉及空调、采暖、给排水、消防、强电、弱电、电梯及绿色建筑认证的设计、招标、施工、调试、验收的相关内容我致力于地产总裁顾问和房地产企业培训建议您抽时间看一下置顶博文及博主公告凡是在博文中写的继前文那一定是前边某一篇博客中谈及相关问题凡是在博文中写的继上篇博文您只需要往回看一篇即可如果以下博文对您有启发建议您常来我这专业博客看看每天都会有更新继前文我们知道了在写字楼中功率确定的重要性因为只有知道了各系统的功率才可以设计出合理的配电柜在相关规范中明确了供电负荷等级为分一级、二级、三级负荷例如在一类建筑中的消防控制室消防水泵消防电梯排污泵安防用电等均属于一级负荷而象会议室、档案室、餐厅的照明等均为二级负荷对于一级负荷要求的是两个电源供电即要求当一个电源发生故障时另一个电源应不受影响而对于二级负荷要求的是宜有双回路供电并且指出对于如果是采用的架空线则可有一个回路给二级负荷供电如果是采用电缆供电则应由二根线缆组成的线路供电并且每根线缆都能承担100%的二级负荷各位我们在这里要注意的是双电源供电和双回路供电的本质区别即双电源供电必须要求的是从不同市政变电站引来的电源而双回路供电可以是从同一变电站引来但需要是两根线缆换句说话如果一个5A级的写字楼仅供一个变电站引来两路电那么只能算是二级起负荷供电而现在的5A级写字楼大多都是一类建筑在一类建筑中又一定有一级负荷因此如果一个5A级的写字楼仅供一个变电站引来两路电那么一定不满足规范中要求的一级负荷供电而洽洽在北京的很多5A级写字楼都是从一个变电站引来两路电的看到这里是不是可以得出如下结论呢即北京写字楼供电方式大部分不满足规范要求这就是现状希望引起各位深思如下图片是博主服务的一个项目相关内容大家可以判断出是否满足供电要求后续博文将继续对强电系统相关问题进行分析敬请期待。

双回路供电和双电源供电的差别【1 】
双回路供电一般是指某一负荷的电源有两回,此电源接自上级配电所不合的开关,正常运行时由个中一回电源供电,另一回处于备供状况;当一回电源停电时,由用户侧的主动切换装配将电源进行切换,包管负荷的不间断供电;双电源供电一般特指两回电源来自不合的变电站（或配电所）,如许就不会消失两回电源同时掉压的情形,这种模式一般应用在特殊主要的用户供电上,例如机场.火车站.病院等（上述场合还具备自行发电才能）.
双电源供电和双回路供电,人们一般都以为是一码事,互相混叫.但是事实上是有一些区此外.双电源供电当然是引自两个电源（性质不合）,馈电线路当然是两条;一用一备假如指的是电源,那它就是双电源供电.一用一备假如指的是馈电线路,就不克不及称之为双电源供电了.双电源比双回路靠得住,但对建筑单体来说,两者看起来仿佛没有什么差别,许多情形下都是两路进线.双电源有一种情形是如许的：两路进线接自不合的区域变电站;而对应,双回路有一种情形是如许的：两路进线接自统一区域变电站的不合母线.所以,“双回路”中的这个回路指的是区域变电站出来的回路.双电源是电源起源不合,互相自力,个中一个电源断电今后第二个电源不会同时断电,可以知足一二级负荷的供电.而双回路一般指末尾,一条线路故障后另一备用回路投入运行,为装备供电.两回路可能是统一电源也可能是不合电源
第1页，共1页。

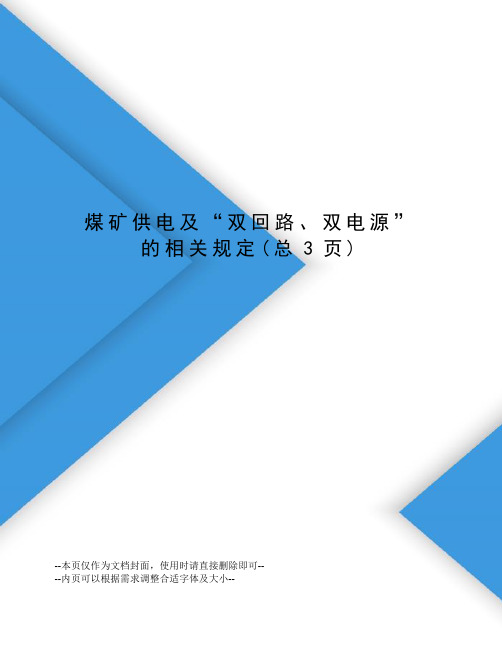

煤矿供电及“双回路、双电源”的相关规定(总3页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--煤矿供电及“双回路、双电源”的相关规定根据相关资料整理敬请指正1、矿井地面变电所、配电所的高压及低压母线应采用单母线分段接线，以保证供电连续性。

高压母线亦可采用分段单母线带旁路母线或双母线的接线。

2、矿井应有两回路电源线路。

当任一回路发生故障停止供电时，另一回路应能担负矿井全部负荷。

年产60000t 以下的矿井采用单回路供电时，必须有备用电源；备用电源的容量必须满足通风、排水、提升等的要求。

矿井的两回路电源线路上都不得分接任何负荷。

正常情况下，矿井电源应采用分列运行方式，一回路运行时另一回路必须带电备用，以保证供电的连续性。

10kV及其以下的矿井架空电源线路不得共杆架设。

矿井电源线路上严禁装设负荷定量器。

3、对井下各水平中央变（配）电所、主排水泵房和下山开采的采区排水泵房供电的线路，不得少于两回路。

当任一回路停止供电时，其余回路应能担负全部负荷。

4、主要通风机、提升人员的立井绞车、抽放瓦斯泵等主要设备房，应各有两回路直接由变（配）电所馈出的供电线路；受条件限制时，其中的一回路可引自上述同种设备房的配电装置。

本条上述供电线路应来自各自的变压器和母线段，线路上不应分接任何负荷。

本条上述设备的控制回路和辅助设备，必须有与主要设备同等可靠的备用电源。

5、下列用电设备应按一级用电负荷供电，其配电装置必须由两回路或两回路以上电源线路供电。

电源线路应引自不同的变压器和母线段，且线路上不应分接任何其他负荷。

1）井下主排水泵：2）下山采区排水泵：3）兼作矿井主排水泵的井下煤水泵：4）经常升降人员的暗副立井绞车；5）井下移动式瓦斯抽放泵站。

6、下列用电设备应按二级用电负荷供电，其配电装置宜由两回电源线路供电，并宜引自不同的变压器和母线段。

当条件受限制时，其中一回电源线路可引自本条规定的同种设备的配电点处。

煤矿供电及“双回路、双电源”的相关规定根据相关资料整理敬请指正1、矿井地面变电所、配电所的高压及低压母线应采用单母线分段接线，以保证供电连续性。

高压母线亦可采用分段单母线带旁路母线或双母线的接线。

2、矿井应有两回路电源线路。

当任一回路发生故障停止供电时，另一回路应能担负矿井全部负荷。

年产60000t以下的矿井采用单回路供电时，必须有备用电源；备用电源的容量必须满足通风、排水、提升等的要求。

矿井的两回路电源线路上都不得分接任何负荷。

正常情况下，矿井电源应采用分列运行方式，一回路运行时另一回路必须带电备用，以保证供电的连续性。

10kV及其以下的矿井架空电源线路不得共杆架设。

矿井电源线路上严禁装设负荷定量器。

3、对井下各水平中央变（配）电所、主排水泵房和下山开采的采区排水泵房供电的线路，不得少于两回路。

当任一回路停止供电时，其余回路应能担负全部负荷。

4、主要通风机、提升人员的立井绞车、抽放瓦斯泵等主要设备房，应各有两回路直接由变（配）电所馈出的供电线路；受条件限制时，其中的一回路可引自上述同种设备房的配电装置。

本条上述供电线路应来自各自的变压器和母线段，线路上不应分接任何负荷。

本条上述设备的控制回路和辅助设备，必须有与主要设备同等可靠的备用电源。

5、下列用电设备应按一级用电负荷供电，其配电装置必须由两回路或两回路以上电源线路供电。

电源线路应引自不同的变压器和母线段，且线路上不应分接任何其他负荷。

1）井下主排水泵：2）下山采区排水泵：3）兼作矿井主排水泵的井下煤水泵：4）经常升降人员的暗副立井绞车；5）井下移动式瓦斯抽放泵站。

6、下列用电设备应按二级用电负荷供电，其配电装置宜由两回电源线路供电，并宜引自不同的变压器和母线段。

当条件受限制时，其中一回电源线路可引自本条规定的同种设备的配电点处。

1）暗主井提升设备、主井装载设备、大巷强力带式输送机、主运输用的井下电机车充电及整流设备；2）经常升降人员的暗副斜井提升设备、副井井底操车设备、无轨运输换装设备；3）供综合机械化采煤的采区变(配)电所；4）煤与瓦斯突出矿井的采区变(配)电所；5）井下移动式制氮机；6）井下集中制冷站；7）不兼作矿井主排水泵的井下煤水泵、井底水窝水泵；8）井下运输信号系统；9）井下安全监控系统分站。

双回路和双电源的区别
1、双回路供电一般是指某一负荷的电源有两回，此电源接自上级配电所不同的开关，正常运行时由其中一回电源供电，另一回处于备供状态；当一回电源停电时，由用户侧的自动切换装置将电源进行切换，保障负荷的不间断供电；
双电源供电一般特指两回电源来自不同的变电站（或配电所），这样就不会出现两回电源同时失压的情况，这种模式一般运用在特别重要的用户供电上，例如机场、火车站、医院等（上述场所还具备自行发电能力）！
2、双回路供电一般是由主母线和应急或备用母线同时供电，正常情况下由主母线取电，主母线检修、损坏或遇电源停电等主母线失电情况下切换至应急或备用母线供电，此切换对于一级负荷和特别重要负荷在供电末端进行。

双电源供电其实也是为了保证双回路供电，因为双回路供电如两路电源来自同一变压器则毫无意义，双电源可以是两路相互独立的10kV电源，一级及特别重要负荷要求两路电源来自两个相互独立的区域变电站，通常为35kV变电站，特别重要负荷在双电源供电之外还要求自备应急电源，如柴油发电机。

可以是一路主供电源加上应急自启动柴油发电机，还可以用EPS等作为备用电源，视重要程度和负荷大小确定。

想详细了解可以去看相关规范对负荷等级的分类及各等级负荷供电要求。

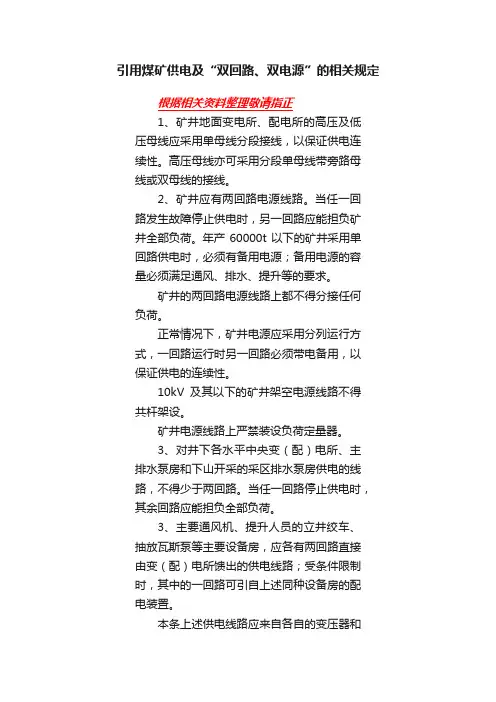

引用煤矿供电及“双回路、双电源”的相关规定根据相关资料整理敬请指正1、矿井地面变电所、配电所的高压及低压母线应采用单母线分段接线，以保证供电连续性。

高压母线亦可采用分段单母线带旁路母线或双母线的接线。

2、矿井应有两回路电源线路。

当任一回路发生故障停止供电时，另一回路应能担负矿井全部负荷。

年产60000t以下的矿井采用单回路供电时，必须有备用电源；备用电源的容量必须满足通风、排水、提升等的要求。

矿井的两回路电源线路上都不得分接任何负荷。

正常情况下，矿井电源应采用分列运行方式，一回路运行时另一回路必须带电备用，以保证供电的连续性。

10kV及其以下的矿井架空电源线路不得共杆架设。

矿井电源线路上严禁装设负荷定量器。

3、对井下各水平中央变（配）电所、主排水泵房和下山开采的采区排水泵房供电的线路，不得少于两回路。

当任一回路停止供电时，其余回路应能担负全部负荷。

3、主要通风机、提升人员的立井绞车、抽放瓦斯泵等主要设备房，应各有两回路直接由变（配）电所馈出的供电线路；受条件限制时，其中的一回路可引自上述同种设备房的配电装置。

本条上述供电线路应来自各自的变压器和母线段，线路上不应分接任何负荷。

本条上述设备的控制回路和辅助设备，必须有与主要设备同等可靠的备用电源。

4、下列用电设备应按一级用电负荷供电，其配电装置必须由两回路或两回路以上电源线路供电。

电源线路应引自不同的变压器和母线段，且线路上不应分接任何其他负荷。

1）井下主排水泵：2）下山采区排水泵：3）兼作矿井主排水泵的井下煤水泵：4）经常升降人员的暗副立井绞车；5）井下移动式瓦斯抽放泵站。

5、下列用电设备应按二级用电负荷供电，其配电装置宜由两回电源线路供电，并宜引自不同的变压器和母线段。

当条件受限制时，其中一回电源线路可引自本条规定的同种设备的配电点处。

1）暗主井提升设备、主井装载设备、大巷强力带式输送机、主运输用的井下电机车充电及整流设备；2）经常升降人员的暗副斜井提升设备、副井井底操车设备、无轨运输换装设备；3）供综合机械化采煤的采区变(配)电所；4）煤与瓦斯突出矿井的采区变(配)电所；5）井下移动式制氮机；6）井下集中制冷站；7）不兼作矿井主排水泵的井下煤水泵、井底水窝水泵；8）井下运输信号系统；9）井下安全监控系统分站。
