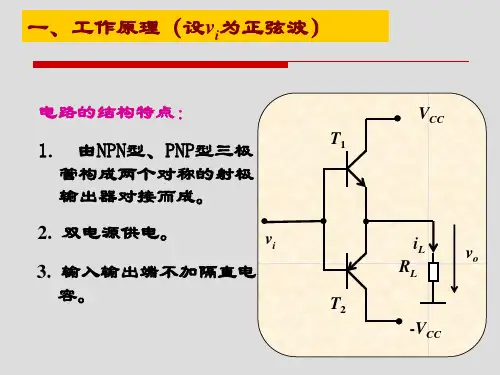

双电源供电电路

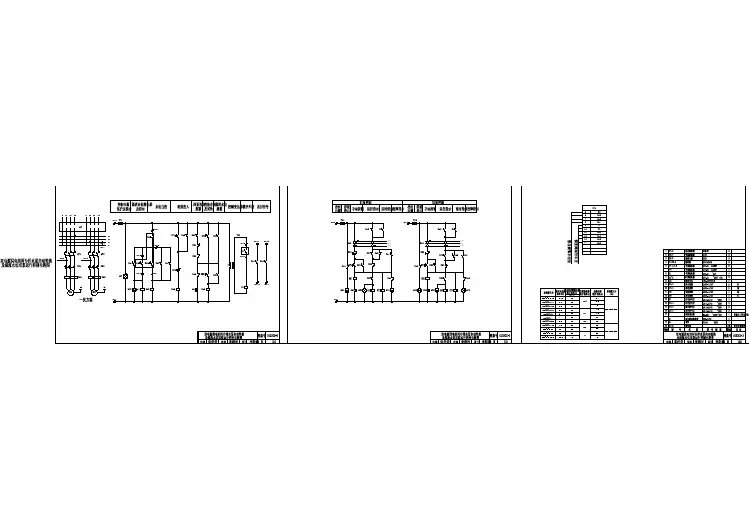

双电源开关工作原理首先，双电源开关由切换机构、控制电路和电源接口组成。

切换机构包括电源输入端、输出端和切换装置。

控制电路负责控制切换装置的动作，以及判断故障和电源状态。

电源接口用于连接外部电源和负载设备。

在正常工作情况下，双电源开关将连接主电源，并通过负载设备传输电能。

同时，备用电源则处于待机状态。

这时，控制电路会监测主电源的电压和电流情况，确保其正常工作。

当主电源出现故障或不稳定时，控制电路会检测到并发出信号。

根据控制电路的设定，切换装置会被触发，将负载设备连接到备用电源。

这样，负载设备就不会因主电源故障而受到影响，确保其正常运行。

在切换过程中，切换装置需要经历一个过渡态，即从主电源切换至备用电源的状态。

通常，存在一个过渡时间，这段时间内电源的电压和频率会有所不同。

因此，在选择双电源开关时，需要考虑负载设备对过渡状态的适应能力。

在双电源开关工作过程中，控制电路具有多项功能。

首先，控制电路会不断监测主电源和备用电源的状态，并记录其电压、电流和频率等参数。

同时，它还可以检测到电网故障、过载、短路和过压等异常情况，并及时切换电源。

此外，控制电路还可以进行自动和手动操作。

在自动模式下，控制电路会根据设定的参数和算法进行电源切换。

在手动模式下，人工干预控制电路，选择主电源或备用电源进行供电。

总结起来，双电源开关的工作原理包括切换机构和控制电路。

通过切换机构的协调动作和控制电路的监测和控制，可实现两个电源的切换，并确保负载设备在主电源故障时能够正常运行。

这种装置的可靠性和安全性使其成为电源切换的理想选择。

电源反接也正常的电路电源反接也称为极性反接，是指将电源的正负极接反而连接到电路中。

理论上来说，电源反接会导致电路的正负极性发生改变，可能产生不可预测的结果。

然而，有些电路设计可以允许电源反接，而不会损坏电子元件或使电路无法正常工作。

本文将介绍几种常见的电源反接使用的电路和应用。

1.极性无关电路：有些电路设计在电源反接时不受影响。

这些电路通常由非极性元件构成，如电阻、电容和磁性元件。

这些元件无论正负极性如何连接都不会改变电路的功能。

例如，交流电源适配器使用的变压器和整流电路可以容忍电源反接。

2.双电源供电电路：有些电路设计可以使用两个电源进行供电，其中一个电源反接也能正常工作。

这种电路通常用于要求高可靠性和冗余供电的应用，如服务器和通信系统。

当一个电源出现故障时，另一个电源可以自动接管供电，保证系统的连续运行。

3.保护电路：电源反接时，为了保护电子元件不受损坏，可以使用保护电路。

一个常见的保护电路是二极管反接保护电路。

在这种电路中，将一个二极管反接并连接在电源的正负极之间。

当电源正负极接反时，二极管会阻止反向电流的流动，从而保护电路的其他元件。

此外，还可以使用稳压器和过压保护电路等来保护电路免受电源反接的影响。

4.自动检测和纠正电路：在某些设计中，电路可以自动检测电源的极性并进行纠正。

例如，在一些耳机和音频放大器中，使用了电源反接检测电路，一旦检测到电源极性反接，电路会自动纠正极性，以确保音频输出正常。

总结起来，在一些特定的电路设计中，电源反接是可以被允许的，而不会对电路的正常工作产生影响。

然而，为了保证电子设备的可靠性和安全性，我们仍然需要谨慎地考虑和验证电源的极性连接，避免错误地反接电源导致的潜在危险。

双电源供电BTL音频功率放大器工作原理:用两块TDA2030 组成如图1所示的BTL功放电路，TDA 2030（1）为同相放大器，输入信号Vin通过交流耦合电容C1馈入同相输入端①脚，交流闭环增益为KVC①＝1＋R3 / R2≈R3 / R2≈30dB。

R3 同时又使电路构成直流全闭环组态，确保电路直流工作点稳定。

TAD 2030（2）为反相放大器，它的输入信号是由TDA 2030（1）输出端的U01 经R5、R7分压器衰减后取得的，并经电容C6 后馈给反相输入端②脚，它的交流闭环增益KVC②＝R9 / R7//R5≈R9/R7≈30dB。

由R9＝R5，所以TDA 2030（1）与TDA 2030（2）的两个输出信号U01 和U02 应该是幅度相等相位相反的，即：U01≈Uin·R3 /R2 U02≈－U01·R9 / R5∵R9＝R5 ∴U02 ＝－U01因此在扬声器上得到的交流电压应为：êUYç＝U01 -（-U02）＝2U01 ＝2U02扬声器得到的功率PY 按下式计算：PY ＝＝＝４＝4 PMONO图1 BTL 功放电路BTL 功放电路能把单路功放的输出功率（PMONO）扩展4倍，但实际上却受到集成电路本身功耗和最大输出电流的限制，该电路若在VS＝±14V工作时，PO＝28W。

若在VS＝±16V或±18V（TDA 2030A）工作时，输出功率会增加，但调试中应密切注视两块电路输出端（④脚）的直流电平，它们对地的电平都近似为零，为了保护扬声器不被烧坏，通常要在扬声器回路中串联快速熔断丝。

其电路印刷板见图2。

BTL电路元件清单（单声道）电容：1μF×122μF×20.22μF×22200μF×20.1μF×2电阻: 22KΩ×5680Ω×21Ω1W×2二极管:1N4001×4 1N4004×4电位器: 22KΩ图2单电源供电音频功率放大器单电源供电音频放大电路是典型应用电路，由一块TDA 2030和较少元件组成单声道音频放大电路、装置调整方便、性能指标好等突出的优点。

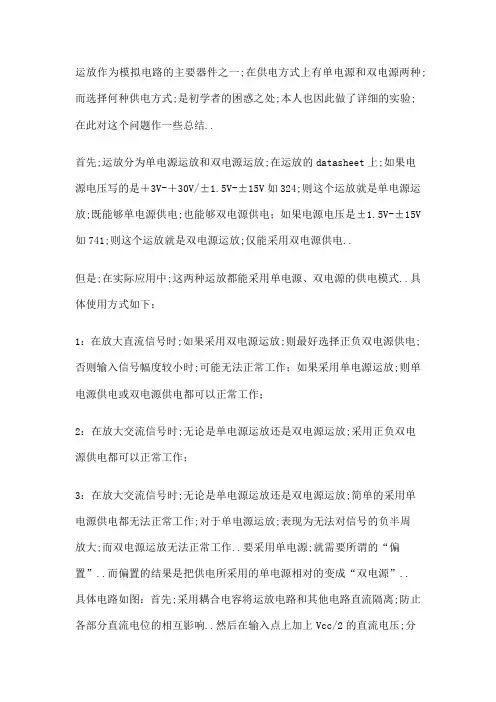

运放作为模拟电路的主要器件之一;在供电方式上有单电源和双电源两种;而选择何种供电方式;是初学者的困惑之处;本人也因此做了详细的实验;在此对这个问题作一些总结..首先;运放分为单电源运放和双电源运放;在运放的datasheet上;如果电源电压写的是＋3V-＋30V/±1.5V-±15V如324;则这个运放就是单电源运放;既能够单电源供电;也能够双电源供电；如果电源电压是±1.5V-±15V 如741;则这个运放就是双电源运放;仅能采用双电源供电..但是;在实际应用中;这两种运放都能采用单电源、双电源的供电模式..具体使用方式如下：1：在放大直流信号时;如果采用双电源运放;则最好选择正负双电源供电;否则输入信号幅度较小时;可能无法正常工作；如果采用单电源运放;则单电源供电或双电源供电都可以正常工作；2：在放大交流信号时;无论是单电源运放还是双电源运放;采用正负双电源供电都可以正常工作；3：在放大交流信号时;无论是单电源运放还是双电源运放;简单的采用单电源供电都无法正常工作;对于单电源运放;表现为无法对信号的负半周放大;而双电源运放无法正常工作..要采用单电源;就需要所谓的“偏置”..而偏置的结果是把供电所采用的单电源相对的变成“双电源”..具体电路如图：首先;采用耦合电容将运放电路和其他电路直流隔离;防止各部分直流电位的相互影响..然后在输入点上加上Vcc/2的直流电压;分析一下各点的电位;Vcc是Vcc;in是Vcc/2;－Vcc是GND;然后把各点的电位减去Vcc/2;便成了Vcc是Vcc/2;in是0;－Vcc是－Vcc/2;相当于是“双电源”在正式的双电源供电中;输入端的电位相对于输入信号电压是0;动态电压是Vcc是＋Vcc;in是0＋Vin;－Vcc是-VCC;而偏置后的单电源供电是Vcc是＋Vcc;in是Vcc/2+Vin;－Vcc是GND;相当于Vcc是Vcc/2;in是0+Vin;－Vcc是－Vcc/2;与双电源供电相同;只是电压范围只有双电源的一半;输出电压幅度相应会比较小..当然;这里面之所以可以相对的分析电位;是因为有了耦合电容的隔直作用;而电位本身就是一个相对的概念..这里用的是反相放大电路;同相的原理类似;就是将输入端电位抬高到Vcc/2;同时注意隔直电容的应用..电路大家可以在网上找找;希望对大家有用;如有谬误;请批评指正..注：本人做实验用的是324和741..。

双电源ups切换工作原理
双电源UPS（不间断电源）是一种可实现电源切换的设备，以确保在电源故障或异常情况下依然能够稳定提供电力供应。

双电源UPS的切换工作原理如下：
1. 输入电源监测：双电源UPS会同时监测两个输入电源，通常一个是主电源，另一个是备用电源。

UPS会检测主电源的电压、频率和稳定性，并将其与预设的阈值进行比较，如果主电源的电压或频率超出阈值范围或不稳定，UPS将判断主电源异常。

2. 切换决策：一旦主电源异常，UPS将根据预设的切换策略做出决策，通常会选择切换到备用电源。

切换策略可以是基于电压、频率或其他用户自定义参数进行决策。

3. 转换时间：当UPS做出切换决策后，它会根据其设计来完成电源的切换。

转换时间是指从主电源异常被检测到切换到备用电源所需的时间。

通常，双电源UPS的转换时间在几毫秒至几十毫秒之间，这样可以实现几乎无感知的电源切换。

4. 切换过程：切换过程中，双电源UPS会通过内部电路将负载从主电源切换到备用电源。

同时，它还会控制输出电压和频率，以确保向负载提供稳定的电力供应。

5. 切换回复：一旦主电源恢复正常，双电源UPS会重新检测主电源的电压和频率，并将其与预设的阈值进行比较。

如果主电源再次稳定，UPS将决定切换回主电源，并再次将负载转
换回主电源。

通过以上步骤，双电源UPS可以实现在主电源异常时自动切换到备用电源，以保障负载的连续供电。

这种切换可以避免因主电源故障而导致的系统崩溃、数据丢失和设备损坏等问题。

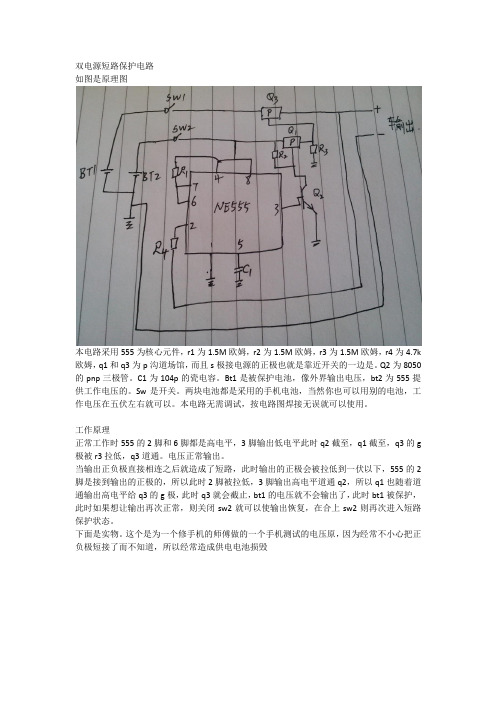

双电源短路保护电路
如图是原理图
本电路采用555为核心元件，r1为1.5M欧姆，r2为1.5M欧姆，r3为1.5M欧姆，r4为4.7k 欧姆，q1和q3为p沟道场馆，而且s极接电源的正极也就是靠近开关的一边是。

Q2为8050的pnp三极管。

C1为104p的瓷电容。

Bt1是被保护电池，像外界输出电压，bt2为555提供工作电压的。

Sw是开关。

两块电池都是采用的手机电池，当然你也可以用别的电池，工作电压在五伏左右就可以。

本电路无需调试，按电路图焊接无误就可以使用。

工作原理
正常工作时555的2脚和6脚都是高电平，3脚输出低电平此时q2截至，q1截至，q3的g 极被r3拉低，q3道通。

电压正常输出。

当输出正负极直接相连之后就造成了短路，此时输出的正极会被拉低到一伏以下，555的2脚是接到输出的正极的，所以此时2脚被拉低，3脚输出高电平道通q2，所以q1也随着道通输出高电平给q3的g极，此时q3就会截止，bt1的电压就不会输出了，此时bt1被保护，此时如果想让输出再次正常，则关闭sw2就可以使输出恢复，在合上sw2则再次进入短路保护状态。

下面是实物。

这个是为一个修手机的师傅做的一个手机测试的电压原，因为经常不小心把正负极短接了而不知道，所以经常造成供电电池损毁。

双电源运放电路电源滤波
双电源运放电路电源滤波是电路设计中的重要环节，其主要目的是去除电源中的噪声和干扰，保证运放电路的稳定性和性能。

在双电源运放电路中，通常需要使用正负对称的电源供电，这就要求电源滤波电路也要相应地对正负电源进行滤波。

滤波电路一般由电容器、电感器和电阻器等元件组成，根据实际需要可以选择不同的滤波电路类型，如低通、高通、带通等。

在设计电源滤波电路时，需要考虑以下几个因素：
1.
电源电压和电流的大小：根据运放电路的需求，确定所需的电源电压和电流大小，从而选择合适的滤波电容、电感等元件。

2.
3.
电源噪声和干扰的频率特性：分析电源中可能存在的噪声和干扰频率，选择相应的滤波电路类型和元件参数，以有效地滤除这些噪声和干扰。

4.
5.
稳定性和可靠性：滤波电路应该具有良好的稳定性和可靠性，避免因元件老化、温度变化等因素导致滤波效果下降或电路失效。

6.
常用的电源滤波电路包括电容滤波电路、电感滤波电路和LC滤波电路等。

其中，电容滤波电路是最简单的一种，它利用电容器的充放电特性来平滑电源电压，但对于高频噪声的滤波效果较差。

电感滤波电路则利用电感器的自感电动势来抵消电源中的噪声和干扰，适用于滤除低频噪声。

而LC滤波电路则结合了电容和电感的特性，可以同时滤除低频和高频噪声，具有较好的滤波效果。

需要注意的是，在实际应用中，电源滤波电路的设计还需要考虑电路板布局、接地方式、元件选型等因素，以确保滤波效果的最佳化。

电脑双电源供电方案解决方法2009-12-05 14:28???? 电脑硬件的迅速发展不光提高了电脑的运行速度。

在运行速度加快的背后，电脑的功耗也是直线上升，在2006之前几乎所有的桌面电脑用300W的电源就可以完美解决。

而在今天一张高端显卡的功耗就超过了200W，一个中高档CPU的功耗就125W。

很多电脑基本都是标配400W甚至500W－800W的电源，更有高端电源输出功率都达到2000W。

这让你不得不考虑买更大输出功率的电源。

然而高端电源的价格并不是每个人都能接受的，一个800W的电源价格更是高达1500多元。

另外很多人在购买了新配件（比如显卡等大功耗配件）升级后发现电源功率不够又得升级电源，这又是一大笔开销，另外升级换下的电源也只能闲置浪费掉。

???? 相信很多朋友都听说过电脑双电源供电方案，其实这并不神秘，利用手头现有2个小功率电源实现1＋1＝2的效果，让2台电源在一起协同工作达到大功率电源的输出。

今天我就告诉你如何实现双电源供电。

(1)双 ATX 电源工作原理对于ATX电源，当用户按下机箱上的电源开关后，主板就会给 ATX电源送出一个启动信号，我们称之为PS-ON信号(一个高电平信号)，在电源收到这个PS_ON信号之后，ATX的主电源电路才会开始工作并输出电流。

而当我们要关机的时候，通过主板上的POWER按钮，可以让主板停止向ATX电源输出PS_ON信号，这个时候，ATX电源的主电源部分就停止工作，并截止电路的输出了。

对于双电源，我们只要将这个由主板产生的PS_ON信号，也同步输出到另一个ATX的电源的PS_ON信号端，从而同步的激活第2部ATX电源一起工作。

实际上，我们需要做的事情很简单，将两台ATX电源PS_ON用一根导线连接起来，而两台 ATX 电源的“电源地”再用一根导线连接起来就可以了(如图5)。

图5(2)实际改造过程在ATX电源的20PIN 的主板插头上，有一根绿色的线，这根绿色的线就是ATX电源的PS_ON信号连线，而其旁边三根黑色的连线则是电源的地线(如图6)。
