初中家庭电路和电磁作图题

完整)初中物理家庭电路作图题1.将带有开关的电灯和三孔插座正确地接入家庭电路中，符合安全用电原则。

2.在教室中安装两盏“220V40W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，用笔画线代替导线连接元件。

3.将图中的元件连接成符合安全用电原则的照明电路。

4.将如图中的电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中，用笔画线代替导线。

5.将电水壶的三条接线按照安全用电的原则对应连接到插头上。

6.将带开关的螺丝口灯泡和带熔丝的三孔插座，正确接入图中所示的电路中。

7.在某地下通道两端的入口处各装有一个声控开关来控制同一盏电灯，为确保行人不管从那端进入，电灯都能接通电源发光。

用笔画线代替导线，在答题卡上按题意要求将图中的电路连接完整。

8.连接家庭电路的示意图，将其连接完整。

9.在卧室中安装一盏照明电灯，将灯和开关接入电路。

10.将一个“一开三孔”开关的实物图和背面接线示意图中的电路连接完整，使开关控制电灯，又不影响插座供其他电器使用。

11.在虚线框内设计一电路图，连接导线，使护士看见L1灯亮知道1号病房有人呼叫，看见L2灯亮知道2号病房有人呼叫，导线不得交叉。

12.利用红外线自动开关S1和可见光自动开关S2控制电路，使地下通道电动扶梯只在白天且有人时才开启。

完成电路连接，符合安全用电原则。

13.将开关、两盏灯和插座连入家庭电路中，要求开关同时控制两盏电灯，插座单独使用，符合安全用电原则。

14.在某宾馆床头柜上的开关示意图和控制电路中，将旋钮开关S1单独控制台灯的通断和亮度，将开关S2单独控制电视插座的开关，连接完整，符合安全用电原则。

娜娜发现她的卧室门口和床头处都有一个开关可以控制卧室照明灯的开和关。

她想到了物理书中的例子，用两个单刀双掷开关可以独立地控制同一盏灯。

她想知道如何将这两个开关和灯连接到家庭电路中，以实现“不同地点开关灯”的功能。

解：灯泡的接法是将火线先接入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套。

•
【小试身手】(2013· 资阳)如下图所示，根据通电线圈的扭转方向在图中画出左 边螺线管的绕线方向并标出两个螺线管的N、S极和电源的正负极.
3.4 题型4 电磁继电器电路设计 题型展示
【分析】白天充电，应该让太阳能电池板与蓄电池组成闭合电路；夜晚供电， 应该让蓄电池与LED路灯组成闭合电路，据此连接电路．
•
【解析】开关和保险丝接在火线上，要形成一个完整的家庭电路，发热电阻 丝要接在零线上，用电器的金属外壳要接在地线上，如图所示.
例2．(2013· 兰州)根据图中小磁针N极指向，标出磁体的N极和S极，并画出磁感 线的方向 ．
N
•
【解析】由图可知：小磁针静止时N极所指的方向与该点磁感线的方向一致； 再根据磁感线在磁体的周围是从N极出来，回到S极，如图所示.
电磁学 --家庭电路 电磁现象
讲师：苏国强
一、题型概述
•
பைடு நூலகம்
本专题考查的内容主要有四个方面：
•
二、知识梳理
一、家庭电路的连接
二、磁感线作图
三、电与磁的综合应用
四、电磁继电器电路设计
三、题型突破
•
3.1 题型1 家庭电路的连接 题型展示
•
【解析】灯泡与两个开关串联，且火线要先过开关，再接入灯泡尾部的金属 点，零线接入螺旋套；三孔插座与灯泡并联，其接法为：左零右火上接地， 如图所示 ．
【小试身手】 (2013· 福州)请标出下图中小磁针静止时的N极 ．
3.3 题型3 电与磁的综合应用 题型展示
【分析】根据磁极间的作用判断螺线管的磁极；根据安培定则判断电流方向； 通电螺线管的磁性强弱跟电流大小和匝数有关．在匝数一定时，电流越小，磁 性越弱．在电流一定时，匝数越少，磁性越弱；滑动变阻器有四个接线柱，选 择一上一下接入电路，滑动变阻器接入电路的电阻越大，电流越小 ．

人教版九年级物理期末复习家庭电路电磁作图20题Word版有答案一、作图题（本大题共20小题）1.请用笔画线表示导线，将图中的电灯开关和插座(插座准备接大功率用电器)接入家庭电路中。

2.请将下图中的光控开关(能在天黑时自动闭合，天亮时自动断开)、声控开关(能在有声音发出时自动闭合，无声时自动断开)、灯泡用笔画线代替导线正确连入电路，设计出只有在天黑且有声音时灯才亮的自动控制安全电路，并同时安装一个不受开关控制的三孔插座。

3.用笔画线代替导线，将图中的开关、螺口灯泡和三孔插座接入家庭电路中．要求：符合安全用电原则；开关控制灯泡。

第2页，共33页4. 如图所示，A 为条形磁铁，A 上方小磁针静止时如图所示，A 与通电螺线管间的磁感线分布如图所示。

(1)请在已给的一条磁感线上标上方向； (2)标出通电螺线管的N 极； (3)标出电源的正极。

5. 如图所示，小磁针静止在甲、乙两个通电螺线管之间，请你完成：(1)甲通电螺线管的绕法和A 点磁感线的方向； (2)乙通电螺线管电源的正、负极。

6. 将小磁针放在螺线管附近，闭合开关后，小磁针静止时的指向如图所示。

请在图中标出电源的“+”极，并画出螺线管周围磁感线的分布情况(画出1条线)7. (1)根据小磁针静止时所指方向，在图中画出通过小磁针中心的一条磁感线，并标出电源的正极。

(2)请将图中的“光控开关”“声控开关”灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．8.开关闭合后电磁铁A和永磁体B的磁感线分布如图甲所示，请标出永磁体B左端的磁极和四条磁感线的方向；将乙图中的开关和螺口灯泡串联后接在照明电路的两条导线上。

9.请按要求作图(作图时请用刻度尺)。

(1)请你在图甲中将开关和一盏电灯的电路正确连接。

(2)根据通电螺线管的N极，请在图乙中标出小磁针的N极和A点磁感线的方向。

10.(1)电磁铁通电后，与条形磁铁相互吸引，小磁针静止时的指向如图所示，请标出：电源右侧的极性(用“+”或“−”表示)和静止的小磁针右端的极性(用“N”或“S”表示)。

电磁及生活用电作图专项1.如下图a~f,请根据图中所给的条件，标出相应的磁场方向4.如图是闭合开关后小磁针静止时的情况,N 、S 极利磁感线的方向。

请标出电源的极，条形磁体的5 .通电螺线管和条形磁铁中间的磁感线的形状如下图，上方有一个小磁针，请标出磁感线的方向以及条形磁铁的N 极和小磁针的N 极。

6 .如下图，根据通电螺线管的磁感线方向，标出电源的a 端极性和小磁针静止时的b 端的磁极。

7 .在图中，开关闭合后磁感线的形状如下图，请标出磁铁A 的磁极和磁感线的方向。

日 第7题图8 .标出小磁针的N 、S 极及磁感线的方向封 第9题图9 .在图中标出磁感线的方向和小磁针的N 极10 .如下图，根据磁感线的方向判断并标出电流表的“+接线柱。

11 .在图中标出通过电螺线管制嬲随∙向，磁极和磁感线第”题图12 .根据磁感线标出下列图中的各磁体的N 、S 极第12题图 13 .请你在图中标出通电螺线管的两极和磁感线的方向第1题图a 第1题图b 第1题图c 第1题图d 第1题图e 第1题图f 2.如下图，开关S 闭合后，小磁针在条形磁体和通电螺线管的共同作用下，在图中位 置处于静止状态，请你根据条形磁铁的极性标出小磁针和螺线管的N 、S 极，并用 “+ 标出电源的正负极。

K 3.如下不糅1小磁时在条形磁体和通电螺线图 ,典的作用下，在图中位 置处于触岸r 请你根据小磁针的指向，在图出标闻条形越名管的电Ye J 负极。

14.如下图，磁铁的N龈l⅛通电螺线管A端间的磁感线分布情况第情随图中标出磁感线方向和通电螺线管中的电流方向.15.如下图，在图中已画出电磁铁的绕线，请将电路连接完整，使开关闭合后，小磁针顺时针转动90°后稳定静止，并在图中标出螺旋管A端的极性、磁体B端的极性。

Aβιs1三j∣κ∣第16题图16.如下图，是假茵辔后，小磁针在条形磁体和通电螺旋管的共同作用下，在图中位置处于静止状态，请你根据条形磁铁的极性标出小磁针和通电螺旋管的南、北极以及电源的正、负。

九年级物理《家庭电路》作图题专练（各版本均适用，后附答案）1、用笔画线代替导线，将图中灯泡、开关正确接入家庭电路中。

2、请用笔画线代替导线在下图中连接家庭电路。

要求：开关控制灯泡，三孔插座直接接入电路。

3、图甲所示是家庭中常用的一种插线板.小宇同学在使用中发现：开关断开时指示灯不亮，插孔不能提供工作电压；开关闭合时指示灯亮，插孔能提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压.根据以上描述，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通.4、如图所示，请将下列元件连接成符合安全用电要求的家庭电路。

5、高铁轨道中的螺丝会因震动而松动，检修工作非常艰苦且重要。

青少年科技创新大赛的获奖作品（5G高铁轨道螺丝警报器），设计了检测螺丝松动的报警方案。

其主要的科学原理是：螺丝（螺丝在电路图中用虚线框表示，其电阻很小，可忽略不计）连接在电路中，当螺丝松动时，它会与下端的导线分离而断开，此时电灯亮起而发出警报，及时提醒工人修理。

请在虚线框内画出符合实际的电路图。

6、请在如图中用笔画线代替导线，将可以调节亮度的台灯和一个三孔插座接入电路。

7、如图所示，铭牌标识为“220V 40W”的灯泡和“220V 5W”的LED灯，当开关闭合后，两灯泡都能正常发光，插座不受开关控制，请将电路连接完整。

8、小明对卫生间内的换气扇和照明灯的电路进行了如下改造；控制它们工作的有两个开关，换气扇工作时照明灯一定发光，照明灯发光时换气扇可以不工作，如图的虚线框内已画出了所连接的电源，请你接着完成这部分电路的电路图(换气扇用电动机符号表示)9、如图是已经正确连接好的家庭电路中的一部分，其中安装有各自独立工作的灯泡和插座，开关只控制灯泡。

请根据所学知识，用笔画线将剩余的部分补充完整。

10、如图所示粗黑线框内有：三孔插座、两孔插座、开关和指示灯。

开关闭合后，插孔都能分别供电时，指示灯亮；开关断开后，插孔都不能供电，指示灯不亮：若指示灯损坏，闭合开关后，插孔仍能供电，如图为示意图，请完成剩余部分的接线。

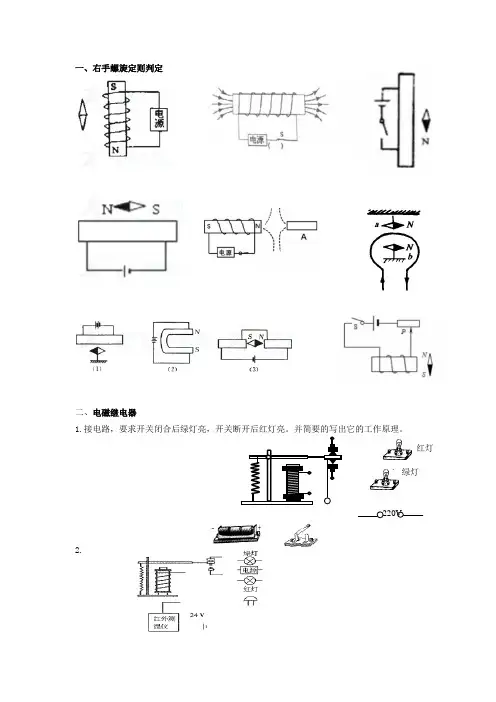

一、右手螺旋定则判定二、电磁继电器1.接电路，要求开关闭合后绿灯亮，开关断开后红灯亮。

并简要的写出它的工作原理。

2.红灯绿灯220V3.今年底，珠江广州市段的水面上将再增添世界第一的三跨拱桥—新光大桥。

她将成为广州城市中轴线的标志性建筑之一。

小明想，目前造成高速公路路面结构损坏严重的一个重要因素是车辆超重超载。

因此限制超重车辆的行驶，对确保新光大桥结构安全有着重要意义。

小明想用压力传感器（当压力达到设定值时，它就接通电路）、电磁继电器，为新光大桥设计一个车辆超重的报警装置。

当车辆超重时，信号灯就发光。

请你在图6中为他连接好电路。

4.请连接图中的工作电路部分,使控制电路上S断开时甲灯亮，S合上时乙灯亮。

5.自动报警器的工作原理如图所示，在水银温度计的上方封入一段金属丝，当温度达到金属丝下端所指示的温度时，红色报警灯亮，平时绿灯亮．请根据以上要求，用笔画线代替导线，完成工作电路部分的连接．三、家庭电路作图将图中的开关、螺丝口灯泡、插座接入家庭电路。

要求开关控制灯泡。

3.图甲所示的是小明常用的一个插线板，他在使用中发现：插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供正常电压；如果指示灯损坏，开关闭合时插孔也能提供正常电压．根据上述现象，你认为指示灯和开关是怎样接连的？请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。

4.居民楼的楼道里，夜间楼道灯一直亮着会造成浪费．科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开．请将图的“光控开关”、“声控开关”，灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．。

初中物理九年级家庭电路作图题专项训练1.如图甲所示，是小明家常用的一个插线板。

他在使用中发现:插线板上的指示灯在开关闭合时会发光，插孔正常通电：如果指示灯损坏，开关闭合时插孔也能正常通电。

根据上述现象，在图乙中画出插线板中开关、指示灯和三孔插座的连接方式，并与电源线接通。

火线-----------零线-----------地线----------曲"卤二甲乙2.请将如图中的元件连接成符合安全用电要求的家庭电路.火线 ---------------------------------竽域 --------------------------------地线 --------------------------------W夕单开关=三孔插座螺丝口灯泡图53.科研人员制成“光控开关'’（能在天黑时自动闭合，天亮时自动断开）和“声控开关”（能在有声音发出时自动闭合，无声时自动断开）。

请将如图中的光控开关、声控开关、灯泡用笔画线代替导线正确连入电路，设计出只有在天黑且有声音时，灯才亮的自动控制安全电路。

-S ------------------------ 火线---------------------------- 零线o—声控—o —4.如图，要求开关控制螺旋灯泡，将图中元件分别正确连接到电路中°------------------------------ 火线一港线地线擦旌灯泡三孔插座5・如图所示的插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将它们分别正确地接入电路.6 .要在教室内安装2盏“220V40W”的电灯和1个插座，要求开关S 只控制两盏灯，且每盏灯都能正常发 光。

其中部分电路已经连接，请你用笔画线代替导线将电路连接完整。

7 .把图中的三孔插座、灯泡与控灯泡的开关接到电路的火线和零线上。

8 .请在如图所示的家庭电路中，以笔画线代替导线，将各元件正确接入电路，其中开关只控制灯泡，三 孔插座带保险盒。

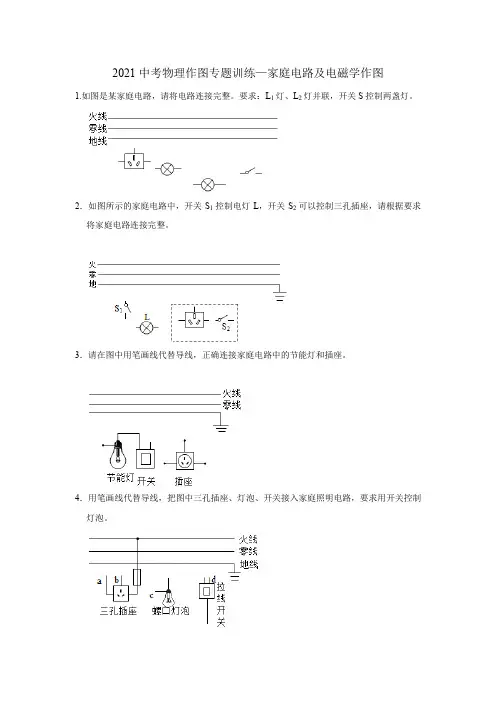

2021中考物理作图专题训练—家庭电路及电磁学作图
1.如图是某家庭电路，请将电路连接完整。

要求：L1灯、L2灯并联，开关S控制两盏灯。

2．如图所示的家庭电路中，开关S1控制电灯L，开关S2可以控制三孔插座，请根据要求将家庭电路连接完整。

3．请在图中用笔画线代替导线，正确连接家庭电路中的节能灯和插座。

4．用笔画线代替导线，把图中三孔插座、灯泡、开关接入家庭照明电路，要求用开关控制灯泡。

5．如图所示，请将图中开关和灯泡用笔画线代替导线完成电路，要求在开关控制螺旋灯泡；
并安装一个不受开关控制的三孔插座
6．在图中根据通电螺线管的N极，标出磁感线方向、小磁针的N极以及电源正、负极。

7．请将电磁继电器电路连接完整。

要求：开关闭合时，电动机转，小灯泡不亮；开关断开时，小灯泡亮，电动机不转。

8．如图所示，将一条形磁体放在小车上，并靠近螺线管，闭合开关后小车向右运动，请标出通电螺线管的“N“极和电源的“+“极。

9．请根据图中磁感线的方向，在括号内标出：
①永磁体的磁极（用“N”或“S”表示），②电源右侧的极性（用“+”或“﹣”表示）；
③标出螺线管电流方向。

10．如图所示，小磁针静止在A、B两个通电螺线管之间，请在括号内标出电源的正负极（用“+”或“﹣”表示），并画出B螺线管的绕线。

11．如图所示，请在图中括号内分别标出螺线管和小磁针的极性、电源的“+”“﹣”极，以及磁感线的方向。

家庭电路作图1、如图所示，将开关、螺口灯泡、三孔插座正确接入家庭电路中．2.请在图中，以笔画线代替导线,将一个两孔插座和一个带按钮开关的螺口灯泡接入电路。

3.在居民楼的楼道里，夜间楼道灯一直亮着会造成浪费。

科研人员用“光敏”材料制成“光控开关”它能在天黑时自动闭合,天亮时自动断开；利用“声敏”材料制成“声控开关”，它能在有人走动发出声音时闭合，无人走动时自动断开。

请将图1—15中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计现只有在夜间且有声音时灯才亮的楼道自动控制电路，同时安装一个不受开关控制的三孔插座。

火线零线第1题第2题第3题4.完成图中的家庭电路连接。

5。

如图（a）所示是家庭电路中带有控制开关的三孔插座,请在图(b）中,用笔画线将控制开关和三孔插座正确地连接在家庭电路中,连接前请标明火线和零线。

6．如图甲所示，是小明常用的一个插线板。

他在使用中发现：插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电。

根据上述现象，在图15乙中画出插线板中开关、指示灯和插孔的连接方式，并与电源线接通。

第4题第5题第6题7. 请将如图所示元件，连接成符合安全用电要求的家庭电路8。

如图：请根据用电安全的原则，将电灯、控制电灯的开关、熔断器及插座正确接入家庭电路第7题第8题9．如图所示的插座和电灯（带开关）是组成家庭电路的常用器件。

请你用笔画线来代替导线,将它们正确地接入电路中。

10．小宝想在卧室安装一盏照明电灯,请在图中帮他把灯和开关接入电路.11. 将如图所示电水壶的三条接线按照安全用电的原则对应连接到插头上。

第9题第10题第11题12. 请将下列三幅图中的电路连接完整，连接时要求符合安全用电的规定．13．如图甲所示,是小明常用的一个插线板。

他在使用中发现:插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电。

2023年中考物理电磁继电器作图学校:___________姓名：___________班级：___________考号：___________一、作图题1．如图所示，将研究电磁铁的电路连接完整，要求闭合开关后，滑动变阻器滑片向右滑动时，永磁体对桌面的压力增大。

2．请在图中分别标出通电螺线管和小磁针的N极。

3．为保证桥梁以及过桥车辆的安全，工作人员在桥的人口处安装了“超载检测报警系统”。

检测时，当车辆重量小于限定值时，绿灯亮、红灯灭，表示可以通行；当车辆重量大于等于限定值时，红灯亮、绿灯灭，表示禁止通行。

图中压敏电阻的阻值随着压力增大而减小。

请用笔划线代替导线完成电路连接。

4．如图所示，在电磁铁上方用弹簧挂着一个条形磁体，闭合开关S，条形磁体静止后，滑片P向右滑动时弹簧伸长．请用箭头标出磁感线的方向，并用“+”“﹣”在括号内标出电源正负极．( )5．将图中的电磁铁连入你设计的电路中（在方框内添加电源和滑动变阻器），使得小磁针静止时如图所示，且向右移动滑动变阻器滑片时，电磁铁的磁性变弱．( )6．闭合开关S后，电磁铁有磁性，小磁针静止在如图所示的位置。

请在图中标出：（1）电源的极性（用“+”或“-”表示）；（2）电磁铁的磁极（用“N”或“S”表示）；（3）磁感线的方向。

7．如图所示，在电磁铁的正上方用弹簧挂一条形磁铁。

当开关闭合后，如要求当滑片P从b端到a端的过程中，弹簧的长度会变长，请在图中画出电磁铁线圈的绕线方法。

8．如图所示，请用笔画线代替导线将实物图补充完整。

要求：①小磁针静止时的指向如图所示方向；②滑动变阻器的滑片向右端移动后，通电螺线管的磁性减弱；③原有导线不得更改。

9．如图所示，将小车和条形磁铁靠近通电螺线管，当开关闭合后，发现条形磁铁和小车向右运动，请在图中标出通电螺线管的N极和电源的正负极。

10．某自动除尘装置简化电路的元件如图所示。

空气中尘埃量较少时，光源发出来的光被挡板挡住。

1.在如图中，用笔画线代替导线把电器接入电路。

2.随着家庭的各种电子设备的增加，很多插排增加了为电子设备充电的USB 接口，减少了日常给电子设备找“充电器”的现象。

通过拆解发现，插排内部除了提供普通三孔插座外，还内置了一个USB供电模块，通过两根线和家庭电路相连，三孔插座和供电模块由总开关控制，并且可以独立工作，请在图中用笔画线代替导线将图补充完整。

3.图甲是小明家里经常使用的一个插
线板，插线板上的指示灯在开关断开时不发光，插孔也不能提供工作电压；而在开关闭合时指示灯发光，插孔也可以提供工作电压。

请你在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。

4.在图中，根据通电螺线管的N极，标出磁感线的方向及电源的正极。

5.将磁体A靠近电磁铁，它们之间一条磁感线的形状如图，请标出电磁铁的N 极、磁体A的S极和磁感线的方向。

6.在图中标出磁感线方向，并标出条形磁铁NS极
7.如图所示，根据小磁针静止时所指方向，并标出电源的正极。

8.地球本身相当于一个巨大的条形磁体，它周围存在着地磁场。

请你在图中代表地磁场的条形磁体上标出它的N极，并画出地磁场的磁感线（至少画出五条）。

9.如图所示，将一条形磁体放在小车上，并靠近螺线管，闭合开关后小车向右运动，请你标出通电螺线管的
“N”、“S”极和电源的“+”、“-”极。

10.根据图所示的实际电路，画出电路图。

11.如图，完成电路连接，要求电压表测量小灯泡两端电压，滑动变阻器滑片向左移灯泡变亮。

家庭电路、磁现象作图题一、家庭电路作图题涉及的知识点：（1）家庭电路中开关必须控制火线，开关与所控制的灯之间应串联；（2）带螺旋的灯泡，螺旋上接零线，顶端接火线；（3）电灯与各插孔以及其他用电器之间应并联；（4）插座的接法应符合“左零、右火、上接地”，若有保险丝或开关，必须接到火线上；【专题训练】1、将图中各元件正确接入电路中，其中开关控制电灯，三孔插座带保险盒。

第1题图第2题图2、如图甲所示，是常用的插线板。

小荣在使用中发现当开关断开时指示灯不发光，插孔也不能提供工作电压;当开关闭合时指示灯发光，插孔可以提供工作电压;如果指示灯损坏，开关闭合时插孔也能提供工作电压。

他拆开插线板发现该指示灯是一个发光二极管，还串联了一个限流电阻。

请在图乙中画出插线板中的开关、限流电阻、指示灯和插孔的连接方式，并把插线板与电源线接通。

3、声控开关在接收到一定响度的声音时会自动闭合一段时间。

某地下通道两端的入口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪端进人，灯泡都能接通电源发光.请按题意将图中的电路连接完整。

第3题图第4题图4、在图中画出插线板内部开关和两插座的连线，并接入家庭电路，要求:①插线板上的开关可同时控制两插座的通、断，②开关接通时两插座都能提供220V 电压。

5、（2019河南）为节约电能，地下通道电动扶梯只需在白天且有人时才开启，利用红外线自动开关S1 (现场有人，S1闭合;现场无人，S1断开)以及可见光自动开关S2 (白天，S2 闭合，夜间，S2 断开)控制电路，可达到目的。

请完成电路连接。

第5题图第6题图6、居民楼的楼道里,夜间楼道灯一直亮着会造成浪费.科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开;利用“声敏”材料制成“声控开关”。

它能在有人走动发出声音时闭合，无人走动时自动断开。

请将如图的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。

专题七作图题类型三电磁学作图一、家庭电路作图1. （’15扬州）在图中将开关和灯泡连接到家庭电路中．第1题图第2题图2. （’15广元）科研人员研制成“光控开关”（能在天黑时自动闭合，天亮时自动断开）和“声控开关”（能在有声音发出时自动闭合，无声时自动断开）.请将如图中的光控开关、声控开关、灯泡用笔画线代替导线正确连入电路、设计出只有在天黑且有声音时灯才亮的自动控制安全电路，并同时安装一个不受开关控制的三孔插座.3. （’15广东）如图所示是家庭中常用的一种插线板.小宇同学在使用中发现：开关断开时指示灯不亮，插孔不能提供工作电压；开关闭合时指示灯亮，插孔能提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压.根据以上描述，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通.第3题图二、磁学作图1. （’15东营）如图所示是两个磁极之间的磁感线，请在图中标出两个磁极的名称和小磁针静止时的N极.第1题图第2题图2. （’15重庆B卷）如图所示，能自由转动的小磁针静止在通电螺线管的上方，请在图中括号内标出电源的正极或负极.3. （’15云南）请在图中标出通电后螺线管和小磁针的N极.第3题图 第4题图 4. （’15兰州）请用笔画线代替导线连接实物图，要求：当滑片向左移动时，通电螺线管的磁性增强且小磁针静止时的指向如图所示.【答案】一、家庭电路作图1.如答图所示【解析】作图步骤如下：第1题答图第2题答图2.如答图所示教你“读”题：“天黑且有声音时灯才亮”→声控开关、光控开关、灯串联接入电路（注意开关接在灯与火线之间）；“不受开关控制的三孔插座”→三孔插座单独接（按照“左零右火上接地”的方式连接），如答图所示.3.如答图所示第3题答图【解析】由题意可知，开关断开时指示灯不亮，插孔不能提供工作电压；开关闭合时指示灯亮，插孔能提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压.说明指示灯和插孔是并联的，且都由开关来控制.二、磁学作图1.如答图所示【解析】根据磁体外部磁感线是从N极到S极可得左边的磁极是N极，右边的磁极是S极；根据异名磁极互相吸引可得小磁针静止时N极在右端．第1题答图第2题答图2. 如答图所示3. 如答图所示【解析】根据图示可知螺线管外部的电流方向是左上右下，根据安培定则，伸出右手，让右手握住螺线管，四指弯曲所指的方向为电流的方向，则大拇指指向螺线管的左端，即为N 极，右端为S极；根据异名磁极相互吸引判断出小磁针的右端为N极.第3题答图第4题答图4.如答图所示【解析】根据小磁针静止时Ｎ极的指向确定螺线管的左侧为N极（注：同名磁极相互排斥，异名磁极相互吸引）；根据安培定则判断螺线管正面电流方向向上；滑片向左移动时滑动变阻器连入电路阻值减小，即滑片与左下接线柱之间的距离要变小，故应选择左下端的接线柱，上面接线柱随便接一个即可；根据电流从正极流出回到负极，连接电路．。
