数据线样品制作

台达DOP系列触摸屏与各品牌PLC通讯连线1、GE VERMAX 编程电缆制作（电源模件第一个串口）：PLC PC（9 SUB MALE）（9 SUB FEMALE）2 （T） 2 （R）3 （R） 3 （T）5 （G） 5 （G）2、GE 90—30系列（CPU351/352/363/364）编程电缆制作（RS232端口6脚RJ11型）：PLC PC（6 RJ11 MALE）（9 SUB FEMALE）2 （T） 2 （R）5 （R） 3 （T）3 （G） 5 （G）3、GE 90-30、90-70、VersaMax 编程电缆制作（RS232端口6脚RJ11型）：PLC RS422/RSRS232 PC（15 SUB MALE）（9 SUB FEMALE）12 （T-）（R+）（T） 2 （R）13 （T+）（R-）（R） 3 （T）10 （R-）（T+）（G） 5 （G）11 （T+）（T-）9 （RT）6 （RTS-）15 （CTS-）6 （RTS+）15 （CTS+）注意一下，GE 90-70有两个15 SUB FEMALE串口，用第二个串口方能编程，即使用GE 公司生产的编程电缆。

4、GE公司生产的编程电缆（GE 90-30、90-70、VersaMax），在调试过程中不够长，需要延长，延长线的制作为同1注意一下，GE 90-70有两个15 SUB FEMALE串口，用第二个串口方能编程，即使用GE 公司生产的编程电缆。

欧姆龙CPM1A編程電纜製作資料(如图)西门子s7-200和300编程电缆制作方法西门子s7-200和300编程电缆制作方法引用 | 回复| 2010-06-19 21:34:17 4楼工控网论坛管理员自制PLC编程电缆摘要：由于品牌不同的PLC其编程电缆不能通用，而原装编程电缆又价格不菲，给学习和使用PLC带来了不便。

本文通过分析PLC编程口的几种通信接口标准和物理结构，详细说明了各种不同接口形式的PLC编程电缆的制作方法，自制编程电缆成本低制作方便，可以实现原装电缆的所有功能。

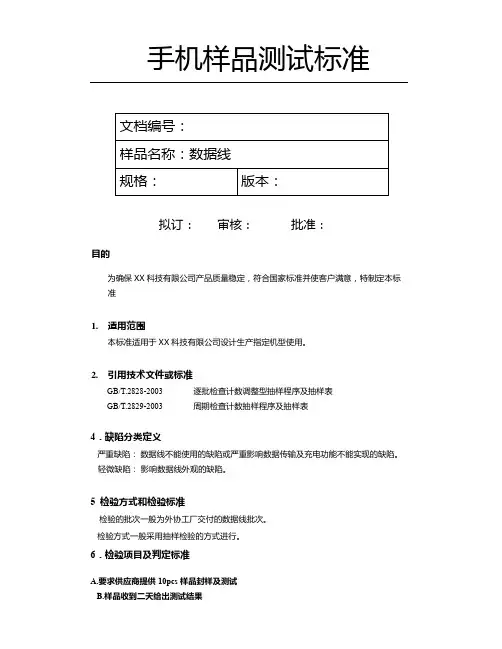

拟订：审核：批准：
目的
为确保XX科技有限公司产品质量稳定，符合国家标准并使客户满意，特制定本标准
1.适用范围
本标准适用于XX科技有限公司设计生产指定机型使用。

2.引用技术文件或标准
GB/T.2828-2003 逐批检查计数调整型抽样程序及抽样表
GB/T.2829-2003 周期检查计数抽样程序及抽样表
4．缺陷分类定义
严重缺陷：数据线不能使用的缺陷或严重影响数据传输及充电功能不能实现的缺陷。

轻微缺陷：影响数据线外观的缺陷。

5 检验方式和检验标准
检验的批次一般为外协工厂交付的数据线批次。

检验方式一般采用抽样检验的方式进行。

6．检验项目及判定标准
A.要求供应商提供10pcs 样品封样及测试
B.样品收到二天给出测试结果
6.1 性能指标检验
性能测试检验项目见表1
表1 性能检验项目
6.2 数据线外观检验项目数据线外观检验项目见表2
2 数据线外观检验项目
注：本标准在执行中根据具体情况可随时调整，修改由贝邦科技有限公司质量部执行。

lightning数据线的加工工艺随着智能手机和其他便携式电子设备的普及，Lightning数据线已经成为一个不可或缺的配件。

它是一种专门为苹果设备设计的数据线，可以用于充电和数据传输。

在使用过程中，Lightning数据线需要经过多个加工工序，才能生产出高质量的成品。

本文将介绍Lightning数据线的加工工艺。

1. 材料准备Lightning数据线的制作所需材料主要有金属线芯、外皮绝缘材料、连接器、电缆保护套、以及其他零部件。

这些材料需要经过精心挑选，并按照要求进行检验，确保其符合相关的标准。

2. 金属线芯的加工金属线芯是Lightning数据线的核心部件，它负责传输电流和数据。

首先，需要将金属线芯切成适当的长度，并使用机器设备将其加工成所需的形状。

然后，需要对其进行钝化处理，以增强其防腐蚀性能。

最后，使用专业的设备将金属线芯与连接器进行焊接，以确保其稳定性和可靠性。

3. 外皮绝缘材料的加工外皮绝缘材料是用来保护金属线芯的，它需要具有良好的耐磨损性和耐用性。

首先，需要将外皮绝缘材料切成适当的长度，并使用机器设备将其加工成所需的形状。

然后，使用专业的设备将外皮绝缘材料和金属线芯进行缠绕，以保护金属线芯。

4. 连接器的加工连接器是Lightning数据线的重要组成部分，它需要具有良好的电气性能和机械性能。

首先，需要将连接器的各个零部件进行装配，并使用专业的设备进行测试，以确保其性能符合要求。

然后，将连接器与金属线芯进行焊接，以确保其稳定性和可靠性。

5. 电缆保护套的加工电缆保护套是用来保护整个Lightning数据线的，它需要具有良好的耐磨损性和耐用性。

首先，需要将电缆保护套切成适当的长度，并使用机器设备将其加工成所需的形状。

然后，使用专业的设备将电缆保护套和连接器进行缠绕，以保护连接器和金属线芯。

6. 测试和质检在加工过程完成后，需要对Lightning数据线进行测试和质检，以确保其性能符合要求。

线缆行业品质部门数据线样品检验报告一、检验目的本次样品检验旨在检测数据线的品质情况，确保其符合相关国家标准和技术要求，以保证产品质量和使用安全。

二、检验项目1.外观检验：主要检查数据线外观是否完整、无明显表面损伤、划痕、氧化等情况。

2.尺寸检验：通过测量数据线长度、宽度、厚度等尺寸，确认是否符合要求。

3.电气性能检验：包括电阻、电容、传输速率等指标。

4.材料成分检验：检测数据线所使用的材料成分是否符合国家标准及技术要求。

5.可靠性检验：包括插拔性能、拉伸性能等指标。

三、检验结果1.外观检验：经检测，所有样品的外观均完整，无明显损伤、划痕或氧化现象。

2.尺寸检验：样品的长度、宽度、厚度等尺寸均符合产品要求。

3.电气性能检验：经测试，样品的电阻、电容和传输速率等指标均符合国家标准和技术要求。

4.材料成分检验：经检测，样品所使用的材料成分符合国家标准，无违规或有害物质含量。

5.可靠性检验：样品经插拔测试和拉伸测试后，未发现明显的质量问题，符合产品可靠性要求。

四、检验结论经过全面的检验，样品数据线的外观、尺寸、电气性能、材料成分等指标均满足相关国家标准和技术要求，可正常投入使用，符合品质要求。

五、检验建议1.建议生产厂家进一步加强对数据线外包装的保护，避免在运输过程中造成表面损伤。

2.建议厂家在生产过程中加强对尺寸、电气性能等关键指标的控制，确保稳定的产品质量。

3.建议定期进行可靠性检验，以防止长期使用过程中出现质量问题。

六、附件1.外观检验照片2.尺寸测量表格3.电气性能测试报告4.材料成分检验报告5.可靠性检验数据表格以上报告为数据线样品的检验结果，供相关部门参考使用。
