10kV电力电缆技术规目录1 规性引用文件12 技术参数和性能要求13 标准技术参数34 使用环境条件表85 试验86 产品标志、包装、运输和保管910kV电力电缆技术规1 规性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 311.1 高压输变电设备的绝缘配合GB/T 2951 电缆和光缆绝缘和护套材料通用试验方法GB/T 2952 电缆外护层GB/T 3048.10 电线电缆电性能试验方法第10部分：挤出护套火花试验GB/T 3048.12 电线电缆电性能试验方法第12部分：局部放电试验GB/T 3956 电缆的导体GB/T 6995 电线电缆识别标志方法GB/T 11019 电缆用铝带GB/T 12706.2 额定电压1kV（U m=1.2kV）到35kV（U m=40.5kV）挤包绝缘电力电缆与其附件第2部分：额定电压6kV（U m=7.2kV）到30kV（U m=36kV）电缆GB/T 14315 电力电缆导体用压接型铜、铝接线端子和连接管GB/T 19001 质量管理体系要求GB/T 19666 阻燃和耐火电线电缆通则/T 8137 电线电缆交货盘2 技术参数和性能要求2.1电缆结构2.1.1 导体导体表面应光洁、无油污、无损伤屏蔽与绝缘的毛刺、锐边，无凸起或断裂的单线。
导体应为圆形并绞合紧压，紧压系数不小于0.9，其他应符合GB/T 3956的规定。
800mm2以下导体应采用紧压圆形导体结构；800mm2的导体可任选紧压导体或分割导体结构，1000mm2与以上应采用分割导体结构。
2.1.2 挤出交联工艺导体屏蔽、绝缘、绝缘屏蔽应采用三层共挤工艺，全封闭化学交联。
绝缘料采用交联聚乙烯料，半导电屏蔽料采用交联型材料，绝缘料和半导电料从生产之日到使用不应超过半年。
生产厂家提供对产品工艺制造水平的描述，包括干式交联流水线方式，生产设备中的测偏装置、干式交联，冷却装置的描述等。

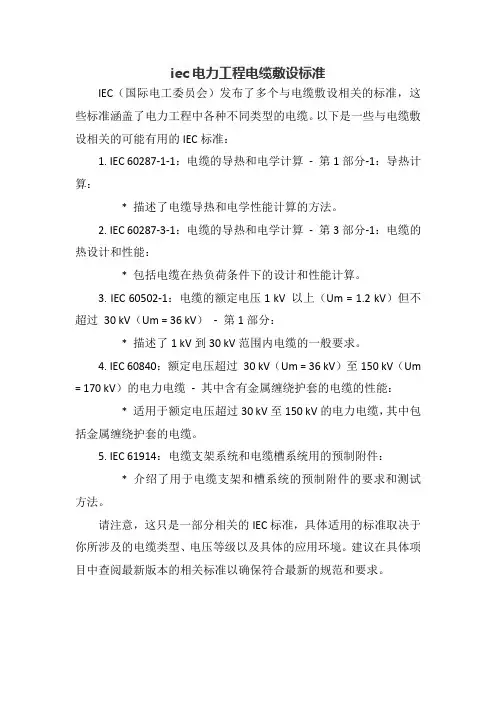

iec电力工程电缆敷设标准
IEC（国际电工委员会）发布了多个与电缆敷设相关的标准，这些标准涵盖了电力工程中各种不同类型的电缆。
以下是一些与电缆敷设相关的可能有用的IEC标准：
1. IEC 60287-1-1：电缆的导热和电学计算-第1部分-1：导热计算：
* 描述了电缆导热和电学性能计算的方法。
2. IEC 60287-3-1：电缆的导热和电学计算-第3部分-1：电缆的热设计和性能：
* 包括电缆在热负荷条件下的设计和性能计算。
3. IEC 60502-1：电缆的额定电压1 kV 以上（Um = 1.2 kV）但不超过30 kV（Um = 36 kV）-第1部分：
* 描述了1 kV到30 kV范围内电缆的一般要求。
4. IEC 60840：额定电压超过30 kV（Um = 36 kV）至150 kV（Um = 170 kV）的电力电缆-其中含有金属缠绕护套的电缆的性能：* 适用于额定电压超过30 kV至150 kV的电力电缆，其中包括金属缠绕护套的电缆。
5. IEC 61914：电缆支架系统和电缆槽系统用的预制附件：
* 介绍了用于电缆支架和槽系统的预制附件的要求和测试方法。
请注意，这只是一部分相关的IEC标准，具体适用的标准取决于你所涉及的电缆类型、电压等级以及具体的应用环境。
建议在具体项目中查阅最新版本的相关标准以确保符合最新的规范和要求。
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改电力电缆的防火防爆(标准版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes电力电缆的防火防爆(标准版)发电厂、变电站及工矿企业都大量使用电力电缆，一旦电缆起火爆炸，将会引起严重火灾和停电事故，此外，电缆燃烧时产生大量浓烟和毒气，不仅污染环境，而且危及人的生命安全。
为此，应注意电力电缆的防火。
1.电缆爆炸起火的原因电力电缆的绝缘层是由纸、油、麻、橡胶、塑料、沥青等各种可燃物质组成，因此，电缆具有起火爆炸的可能性。
导致电缆起火爆炸的原因是：（1）绝缘损坏引起短路故障。
电力电缆的保护铅皮在敷设时被损坏或在运行中电缆绝缘受机械损伤，引起电缆相间或铅皮间的绝缘击穿，产生的电弧使绝缘材料及电缆外保护层材料燃烧起火。
（2）电缆长时间过载运行。
长时间的过载运行，电缆绝缘材料的运行温度超过正常发热的最高允许温度，使电缆的绝缘老化干枯，这种绝缘老化干枯的现象，通常发生在整个电缆线路上。
由于电缆绝缘老化干枯，使绝缘材料失去或降低绝缘性能和机械性能，因而容易发生击穿着火燃烧，甚至沿电缆整个长度多处同时发生燃烧起火。
（3）油浸电缆因高差发生淌、漏油。
当油浸电缆敷设高差较大时，可能发生电缆淌油现象。
淌流的结果，使电缆上部由于油的流失而干枯，这部分电缆的热阻增加，使纸绝缘焦化而提前击穿。
另外，由于上部的油向下淌，在上部电缆头处腾出空间并产生负压力，使电缆易于吸收潮气而使端部受潮。
电缆下部由于油的积聚而产生很大的静压力，促使电缆头漏油。
电缆受潮及漏油都增大了发生故障起火的机率。
( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改南方电网公司低压电线电缆技术规范(标准版)Safety management is an important part of production management. Safety and production are inthe implementation process南方电网公司低压电线电缆技术规范(标准版)范围本规范规定了1kV及以下电线电缆（含阻燃和耐火型）的使用条件、性能参数、技术要求、试验、包装、运输、贮存等方面内容。
本规范适用于交流额定电压UO/U为0.6/1kV及以下聚乙烯、聚氯乙烯、交联聚乙烯绝缘低压电线电缆。
规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范。
凡是不注日期的引用文件，其最新版本适用于本规范。
GB/T2951.1-1997电缆绝缘和护套材料通用试验方法第1部分：通用试验方法GB/T2952.1-2008电缆外护层第1部分：总则GB/T2952.2-2008电缆外护层第2部分：金属套电缆外护层GB/T2952.3-2008电缆外护层第3部分：非金属套电缆通用外护层GB/T3048.8-2007电线电缆电性能试验方法第8部分：交流电压试验GB/T3956-2008电缆的导体GB/T5023.1-2008额定电压450/750V及以下聚氯乙烯绝缘电缆第1部分：一般要求GB/T5023.2-2008额定电压450/750V及以下聚氯乙烯绝缘电缆第2部分：试验方法GB/T5023.3-2008额定电压450/750V及以下聚氯乙烯绝缘电缆第3部分：固定布线用无护套电缆GB/T5023.4-2008额定电压450/750V及以下聚氯乙烯绝缘电缆第4部分：固定布线用护套电缆GB/T5023.5-2008额定电压450/750V及以下聚氯乙烯绝缘电缆第5部分：软电缆（软线）GB/T6995.3-2008电线电缆识别标志方法第3部分：电线电缆识别标志GB/T12527-2008额定电压1kV及以下架空绝缘电缆GB/T12706.1-2008额定电压1kV(Um=1.2kV)～35kV(Um=40.5kV)挤包绝缘电力电缆及附件第1部分：额定电压1kV(Um =1.2kV)和3kV(Um=3.6kV)电缆GB/T18380.3-2008电缆在火焰条件下的燃烧试验第3部分：成束电线或电缆的燃烧试验方法GB/T19216.212003在火焰条件下电缆或光缆的线路完整性试验第21部分：试验步骤和要求额定电压0.6/1.0kV及以下电缆GB/T19666-2005阻燃和耐火电线电缆通则GB50217-2007电力工程电缆设计规范GB50054-1995低压配电设计规范JB/T8137-1999电线电缆交货盘JB/T8734.1-1998额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线第1部分：一般规定JB/T8734.2-1998额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线第2部分：固定布线用电缆电线JB/T8734.3-1998额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线第3部分：连接用软电线GA306.1-2007阻燃及耐火电缆塑料绝缘阻燃及耐火电缆分级和要求第1部分：阻燃电缆GA306.2-2007阻燃及耐火电缆塑料绝缘阻燃及耐火电缆分级和要求第2部分：耐火电缆术语与定义额定电压电缆设计和运行的基准电压，用UO/U（Um）表示，单位V或kV。
10kV电力电缆技术规范目录1规范性引用文件 (1)2技术参数和性能要求 (1)3标准技术参数 (3)4使用环境条件表 (7)5试验 (7)6产品标志、包装、运输和保管 (8)10kV电力电缆技术规范1 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 311.1 高压输变电设备的绝缘配合GB/T 2951 电缆和光缆绝缘和护套材料通用试验方法GB/T 2952 电缆外护层GB/T 3048.10 电线电缆电性能试验方法第10部分：挤出护套火花试验GB/T 3048.12 电线电缆电性能试验方法第12部分：局部放电试验GB/T 3956 电缆的导体GB/T 6995 电线电缆识别标志方法GB/T 11019 电缆用铝带GB/T 12706.2 额定电压1kV（U m=1.2kV）到35kV（U m=40.5kV）挤包绝缘电力电缆及其附件第2部分：额定电压6kV（U m=7.2kV）到30kV（U m=36kV）电缆GB/T 14315 电力电缆导体用压接型铜、铝接线端子和连接管GB/T 19001 质量管理体系要求GB/T 19666 阻燃和耐火电线电缆通则JB/T 8137 电线电缆交货盘2 技术参数和性能要求2.1 电缆结构2.1.1 导体导体表面应光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边，无凸起或断裂的单线。
导体应为圆形并绞合紧压，紧压系数不小于0.9，其他应符合GB/T 3956的规定。
800mm2以下导体应采用紧压圆形导体结构；800mm2的导体可任选紧压导体或分割导体结构，1000mm2及以上应采用分割导体结构。
2.1.2 挤出交联工艺导体屏蔽、绝缘、绝缘屏蔽应采用三层共挤工艺，全封闭化学交联。
绝缘料采用交联聚乙烯料，半导电屏蔽料采用交联型材料，绝缘料和半导电料从生产之日到使用不应超过半年。
电线电缆验收要求及相关标准一．电线验收要求及标准验收依据:《建筑电气施工质量验收规范》GB50303—20021。
产品质量证明文件要求：1)。
电线应有出厂质量证明文件：包括:合格证(合格证有生产许可证编号和“CCC”认证标识)、检测报告、“CCC’认证证书；2）.电线质量证明文件应为原件,如果是复印件，复印件和原件内容一致，并加盖原件存放单位公章，注明原件存放处,并有经办人签字和时间3）。
生产厂家要有企业法人营业执照2.验收标准：1）.电线绝缘皮标识清楚，标识间距不大于1米，要标明生产厂名、规格型号、额定电压和“CCC”认证标识；标识要字迹清晰，用浸有汽油或酒精的棉布以1m/s的速度匀速连续擦拭五次，字迹仍清晰可辩; 2）.检测电线线径和绝缘皮厚度（用卡尺或千分尺）3）。
测量线皮绝缘电阻值，将电线浸在水中24小时，用750V绝缘摇表摇测，阻值大于0。
5MΩ4）.线芯不能松动5）.检测电线长度,将电线展开拉直用皮尺量，将实际长度和标识长度对比；6）。
称重，抽检整盘线的重量7）。
由甲方对进场批次的电缆随机抽样送检(第三方专业检测机构）。
二、电缆验收要求及标准1。
验收依据：《建筑电气施工质量验收规范》GB50303-20021.产品质量证明文件要求：1)。
电缆应有出厂质量证明文件：包括:合格证、厂家检测报告；2）.电缆质量证明文件应为原件,如果是复印件,复印件和原件内容一致，并加盖原件存放单位公章,注明原件存放处，并有经办人签字和时间3）.生产厂家要有企业法人营业执照、生产许可证2。
验收标准：1）。
电缆绝缘皮标识清楚，标识间距不大于1米,要标明生产厂名、规格型号和米数；标识要字迹清晰，用浸有汽油或酒精的棉布以1m/s的速度匀速连续擦拭五次，字迹仍清晰可辩2）。
检查线芯股数和单股线芯的直径；3）.预分支电缆验收时要注意分支电缆的长度、分支之间的长度、吊钩到第一个分支的长度及预分支电缆的分支方向（上分支或下分支），且每根预分支电缆均要附图4)。
10kV电力电缆通用技术规范1 标准和规范1.1 除本规范特别规定外，卖方所提供的设备均应按下列标准和规范进行设计、制造、检验和安装。
所用的标准必须是其最新版本。
如果这些标准内容矛盾，应按最高标准的条款执行或按双方商定的标准执行。
如果卖方选用标书规定以外的标准，需提交与这种替换标准相当的或优于标书规定标准的证明，同时提供与标书规定标准的差异说明。
1.2 本条件中标明的参数数值是作为特殊强调的条款。
1.3 引用标准，引用标准一览表见表1。
这些标准应是现行的有效版本，同时在与下述标准各方达成协议的基础上鼓励研究采用下述最新版本的可能性。
表1 引用标准一览表2 技术参数和性能要求2.1 电缆结构电缆结构除符合GB/T 12706.2的规定外，还应满足以下要求。
2.1.1 导体导体表面应光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边，无凸起或断裂的单线。
导体应为圆形并绞合紧压，紧压系数不小于0.9，其他应符合GB/T 3956。
2.1.2 挤出交联工艺导体屏蔽、绝缘、绝缘屏蔽应采用三层共挤工艺，全封闭化学交联。
绝缘料采用交联聚乙烯料，半导电屏蔽料采用交联型材料，绝缘料和半导电料从生产之日到使用不应超过半年。
生产厂家提供对产品工艺制造水平的描述，包括干式交联流水线方式，生产设备中的测偏装置、干式交联，冷却装置的描述等。
2.1.3 导体屏蔽导体屏蔽应为挤包的半导电层，电阻率不大于100Ω·cm。
半导电层应均匀地包覆在导体上，并和绝缘紧密结合，表面光滑，无明显绞线凸纹，不应有尖角、颗粒、烧焦或擦伤的痕迹。
标称截面积500mm2及以上电缆导体屏蔽应由半导电带和挤包半导电层复合组成。
2.1.4绝缘绝缘标称厚度为4.5mm，绝缘厚度平均值应不小于标称值，任一点最小测量厚度应不小于标称厚度tn的90%。
任一断面的偏心率[(最大测量厚度－最小测量厚度)/最大测量厚度]应不大于10%。
电缆的绝缘偏心度应符合下式规定（tmax－ tmin）/tmax≤10%式中：tmax——绝缘最大厚度，mm；tmin——绝缘最小厚度，mm；tn——绝缘标称厚度，mm。
10kV电力电缆技术规范目录1规范性引用文件 (1)2技术参数和性能要求 (1)3标准技术参数 (3)4使用环境条件表 (7)5试验 (7)6产品标志、包装、运输和保管 (8)10kV电力电缆技术规范1规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 311.1高压输变电设备的绝缘配合GB/T 2951电缆和光缆绝缘和护套材料通用试验方法GB/T 2952电缆外护层GB/T 3048.10电线电缆电性能试验方法第10部分：挤出护套火花试验GB/T 3048.12电线电缆电性能试验方法第12部分：局部放电试验GB/T 3956电缆的导体GB/T 6995电线电缆识别标志方法GB/T 11019电缆用铝带GB/T 12706.2额定电压1kV（U m=1.2kV）到35kV（U m=40.5kV）挤包绝缘电力电缆及其附件第2部分：额定电压6kV（U m=7.2kV）到30kV（U m=36kV）电缆GB/T 14315电力电缆导体用压接型铜、铝接线端子和连接管GB/T 19001 质量管理体系要求GB/T 19666阻燃和耐火电线电缆通则JB/T 8137 电线电缆交货盘2技术参数和性能要求2.1 电缆结构2.1.1 导体导体表面应光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边，无凸起或断裂的单线。
导体应为圆形并绞合紧压，紧压系数不小于0.9，其他应符合GB/T 3956的规定。
800mm2以下导体应采用紧压圆形导体结构；800mm2的导体可任选紧压导体或分割导体结构，1000mm2及以上应采用分割导体结构。
2.1.2 挤出交联工艺导体屏蔽、绝缘、绝缘屏蔽应采用三层共挤工艺，全封闭化学交联。
绝缘料采用交联聚乙烯料，半导电屏蔽料采用交联型材料，绝缘料和半导电料从生产之日到使用不应超过半年。
（2010年版）国家电网公司物资采购标准（电缆卷挤包绝缘电力电缆册）0.6/1kV挤包绝缘电力电缆通用技术规范（编号：4191002-0000-00）国家电网公司二〇一〇年五月本规范对应的专用技术规范目录序号名称编号1 0.6/1kV挤包绝缘电力电缆4191002-0000-000.6/1kV挤包绝缘电力电缆采购标准技术规范使用说明1、本标准技术规范分为通用部分、专用部分。
2、项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分的参数原则上不能更改。
3、项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分表“项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分的参数；②项目单位要求值超出标准技术参数值；③需要修正污秽、温度、海拔等条件。
经标书审查会同意后，对专用部分的修改形成“项目单位技术差异表“，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。
4、技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
5、投标人逐项响应技术规范专用部分中“1 标准技术参数表”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“技术偏差表”外，必要时应提供相应试验报告。
目录1 总则 (1)1.1 一般规定 (1)1.2 投标人应提供的资格文件 (1)1.3 工作范围和进度要求 (1)1.4 对说明书和试验报告的要求 (1)1.5 标准和规范 (2)1.6 投标人应提交的技术参数和信息 (3)1.7 备品备件 (3)1.8 专用工具和仪器仪表 (3)2 通用技术要求 (3)2.1电缆结构 (3)2.2 密封 (4)2.3 技术参数 (4)3 试验 (4)3.1 试验条件 (4)3.2 例行试验 (4)3.3 抽样试验 (4)3.4 型式试验 (5)3.5 安装后的电气试验 (5)3.6现场试验 (5)4 技术服务、工厂检验和监造 (5)4.1 技术服务 (5)4.2 工厂检验及监造 (5)4.3 验收 (5)5 产品标志、包装、运输和保管 (6)6 投标时应提供的其它资料 (6)附录A 供货业绩 (7)附录B 工艺控制一览表 (7)附录C 主要生产设备清单 (7)附录D 主要试验设备清单 (7)附录E 本工程人力资源配置表 (8)1 总则1.1 一般规定1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
（新版）电力电缆作业（特种作业）考试题库（完整版）单选题1.对于35kV直埋电缆穿过农田时,自地面到电缆上面外皮的距离为()。
A、0.7mB、1.2mC、1.0m答案：B2.电力系统中,在任意时刻应保持()。
A、发电功率与用电功率平衡B、发电功率大于用电功率C、发电功率小于用电功率答案：A3.移动运行中的电缆,应()。
A、使用绝缘杆B、带安全帽C、带绝缘手套答案：C4.电缆终端处电场分布情况是:()。
A、仅有径向分量B、既有径向分量又有轴向分量C、仅有轴向分量答案：B5.电缆特别适合用于()。
A、农村B、小城镇C、大都市答案：C6.对于()电压等级单芯电缆,不论其导体截面大小,采用相同的绝缘厚度。
A、3kVB、110kVC、10kV答案：C7.电力电缆线路的进行施工挖掘时,专责人必须到现场()。
A、进行操作B、进行指挥C、进行监护答案：C8.红外线测温仪主要对电缆线路()部位进行测温。
A、所有B、绝大多数C、事故高发和可疑缺陷答案：C9.放射网的特点是()。
A、投资大B、保护复杂C、投资小答案：C10.低于规定温度敷设电缆时应采取加热措施,充油电缆的规定敷设温度是()。
A、5℃B、0℃C、—10℃答案：C11.当导体截面较大、相距很近、频率很高时,则必须考虑()效应。
A、邻近B、集肤C、热答案：A12.河底敷设的电缆应选择在()。
A、湍急河段B、落差大河段C、稳定河段答案：C13.10kV系统中,发电机的额定电压应为()kV。
A、10.5B、10C、35答案：A14.电力系统中,应用最多的电缆是()。
A、电力电缆和控制电缆B、通信电缆C、通信电缆和控制电缆答案：A15.不能承受一般机械外力的电缆是()。
A、ZLQB、ZQC、ZQD03答案：C16.XHF型电缆不具有()能力。
A、防燃B、承受机械外力C、防腐蚀答案：B17.目前,我国基本能生产制造并广泛使用()电压等级的电缆终端。
A、35kV及以下B、110kVC、500kV答案：A18.安装有保护器的单芯电缆,通过()后,应定期检查阀片有无击穿或烧熔现象。
When the lives of employees or national property are endangered, production activities are stopped to rectify and eliminate dangerous factors.
（安全管理）
单位：___________________
姓名：___________________
日期：___________________
电力电缆选用相关问题(标准版)
电力电缆选用相关问题(标准版)
导语：生产有了安全保障，才能持续、稳定发展。
生产活动中事故层出不穷，生产势必陷于混乱、甚至瘫痪状态。
当生产与安全发生矛盾、危及职工生命或国家财产时，生产活动停下来整治、消除危险因素以后，生产形势会变得更好。
"安全第一"的提法，决非把安全摆到生产之上;忽视安全自然是一种错误。
一、型号
1.护套及绝缘层材质。
常见类型：
VV（VLV）聚氯乙烯绝缘聚氯乙烯护套电力电缆
VY（VLY）聚氯乙烯绝缘聚乙烯护套电力电缆
YJV（YJLV）交联聚乙烯绝缘聚氯乙烯护套电力电缆
YJY（YJLY）交联聚乙烯绝缘聚乙烯护套电力电缆
括号中L代表铝芯电缆
脚标22代表钢带铠装缘聚氯乙烯护套
脚标23代表钢带铠装缘聚氯烯护套
脚标32代表细钢丝铠装缘聚氯乙烯护套
脚标33代表细钢丝装缘聚氯烯护套
脚标42代表粗钢丝铠装缘聚氯乙烯护套
脚标43代表粗钢丝装缘聚氯烯护套
VV（VLV）类电缆导体运行最高额定温度为摄氏70度，短路时（持续时间小于5秒）最高温度不超过摄氏160度。
YJV（YJLV）类电缆导体运行最高额定温度为摄氏90度，短路时（持续时间小于5秒）最高温度不超过摄氏250度。
矿物绝缘电缆。
氧化镁绝缘，铜或高温合金护套，运行最高额定温度摄氏250度。
特殊用途类型：
由于特殊用途电缆种类繁多，在此仅做简单介绍。
用于高温环境的氟塑料电缆，聚偏二氟乙烯绝缘、护套电缆连续工作温度摄氏150度，聚全氟乙丙烯绝缘、护套电缆连续工作温度摄氏100度，，聚四氟乙烯绝缘、护套电缆连续工作温度摄氏260度。
用于油污染环境的丁晴复合物绝缘电缆，运行最高额定温度摄氏105度。
用于经常移动环境的硅橡胶电缆，运行最高额定温度摄氏180度。
此外，还有专用的低温、防水、防虫鼠害、矿用电缆等。
2.电压等级
表示方法U0/U（Um）
U0为导体对地电压，U为导体与导体之间电压，Um为使用设备的系统最高电压的最大值。
其中，U0按系统接地故障持续时间分为两类：第一类电缆----用于单相接地故障时间每一次一般不大于1分钟的系
统，亦可用于最长不超过8小时，每年累计不超过125小时的系统；第二类电缆----用于接地故障时间更长的系统，或对电缆绝缘性能要求较高的场所。
例如10kV系统，如中性点经消弧线圈接地的应采用8.7/10kV电缆（或8.7/12），如中性点经小电阻接地的可采用6/10kV电缆（或6/12）。
二、相线与N线截面配合
理论上N线的允许载流量应大于最大三相不平衡电流及零序谐波电流之和。
在工程中通常在以单相设备为主的系统中，N线截面等于相线截面（即4等芯）；在三相平衡系统或以三相设备为主的系统中，N 线截面大于等于相线截面的一半（即31芯），其中有两个例外：相线为35mm2时，N线为16mm2，相线为150mm2时，N线为70mm2。
在含有大量零序谐波分量的系统中，N线截面等于相线截面的2倍或根据实际需要定制。
三、选择电缆截面所需考虑的因素
除设计手册中所要求的温升、经济电流密度、电压损失、机械强度、载流量等以外，还需注意：
1.敷设距离导致的单相短路故障、接地故障保护灵敏度问题（低
压系统）
2.在一个工程中尽量减少、合并截面等级，利于加工定货。
四、防火
常用电缆中，虽然聚氯乙烯护套电力电缆防水性能等方面优于聚乙烯护套电力电缆，但在火灾条件下，聚氯乙烯释放出的有害气体远超过聚乙烯。
几乎所有电缆厂家都生产聚氯乙烯护套电力电缆，其中只有部分厂家同时生产聚乙烯护套电力电缆。
阻燃电缆：阻燃产品比非阻燃产品能提供１５倍以上的逃生时间；阻燃材料烧掉的材料仅为非阻燃材料的ｌ／２；阻燃材料的热释放率仅为非阻燃材料的ｌ／４；燃烧产品总的毒气气体量，如以一氧化碳的相当量表示，阻燃产品仅为非阻燃产品的ｌ／３；普通阻燃产品与非阻燃产品的产烟性能、产烟量无大的区别。
阻燃电缆按GB12666.5-90标准分为A、B、C三类，在工程设计中宜选择A类阻燃电缆。
减少在同一防火隔断（例如同一桥架、同一竖井）内的电缆数量，有助于提高电缆的阻燃能力。
耐火电缆：根据ＧＢｌ２６６６.６规定，耐火试验温度分为二类：Ａ类为９５０—１０００℃考核时间为９０分钟
Ｂ类为７５０—８００℃考核时间为９０分钟。
即电缆在外部火
源７５０—８００℃（或９５０—１０００℃）直接燃烧下，９０分面内仍能通电，就判定为Ｂ类或Ａ类耐火电缆。
有机类耐火电缆在铜导体上包绕云母耐火带（耐高温８００℃）作为耐火层，然后按不同型号挤上一定厚度的正常绝缘层，最后电缆芯间填充层和最外层的护套与普通电缆一样。
无机类又称为矿物质绝缘型或者氧化镁绝缘电缆，其外护套为铜管或特种合金管，在外护套和铜芯导体之间填充氧化镁作为绝缘材料，由于氧化镁的熔点为２８００℃，铜管（外护套）的熔点为１０８３℃，特种合金管可以保证在825℃无变形，因此只要外护套不受破坏，该电缆就能正常工作，其耐火性能远超过有机类耐火电缆。
在工程设计中不要轻易提出要求使用A类耐火电缆，因为NH-YJV或NH-VV一般都达不到A类要求，而矿物质绝缘电缆耐火性能虽然优异，但造价远高于普通耐火电缆，对施工的要求更加严格，另外由于是独芯电缆，各相对N、对PE间距不同，单相短路、接地短路阻抗（电抗）有一定差异。
五、相关名词
氧指数：是指在规定条件下，固体材料在氧、氮混合气流中，维持平稳燃烧所需的最低氧含量。
氧指数高表示材料不易燃烧，氧指数低表示材料容易燃烧
材料的氧指数（LOI）与其阻燃性的对应关系如下：
LOI36高阻燃
耐火电缆（Ｆｉｒｅｒｅｓｉｓｔａｎｔｃａｂｌｅｓ），简称为ＦＳ电缆。
这种电缆不易着火致完全烧毁，在火灾中及火灾后尚能继续工作，保证救火过程中的用电需要。
阻燃电缆（Ｆｌａｍｅｒｅｔａｒｄａｎｔｃａｂｌｅｓ），简称为ＦＲ电缆。
普通聚合物，在燃点以上的火焰中都会燃烧。
ＦＲ阻燃电缆的特点是单根电缆垂直燃烧时可阻止火焰蔓延，火焰移去后会自动熄灭。
低延阻燃电缆（Ｒｅｄｕｃｅｄｆｌａｍｅｐｒｏｐａｇａｔｉｏｎｃａｂｌｅｓ），简称为ＦＲＲ电缆。
其特点是能通过多根电缆垂直托架敷设的阻燃试验，在试验中集中成束电缆中所含可燃物质比单根电缆多但要求其火焰蔓延能受到控制。
低烟无卤阻燃（Ｌｏｗｓｍｏｋｅｚｅｒｏｈａｌｏｇｅｎｃａｂｌｅｓ），简称ＦＯＨ电缆。
ＦＯＨ电缆的特点是燃烧时既具有ＦＲ或ＦＲＲ阻燃能力，又不会排放ＨＣＩ等有毒气体，所散发的烟雾也非常稀薄。
同心导体电力电缆：N线（或PEN）均匀外包于各相线外侧，与各
相线距离均等，有利于均衡、降低各相对N的电抗。
