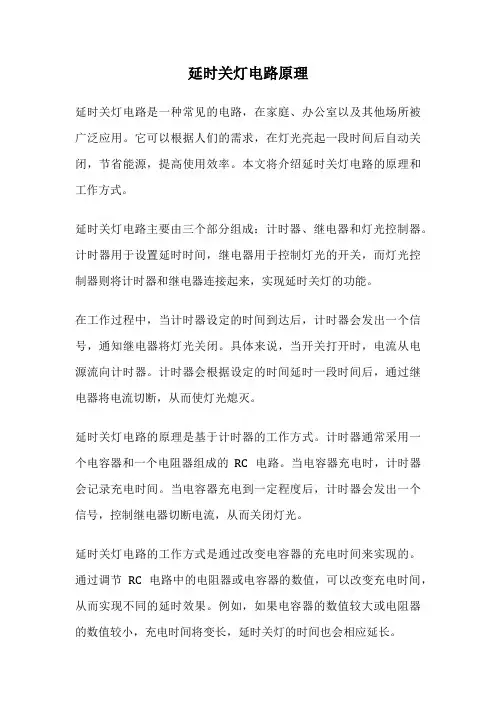

延时关灯电路原理延时关灯电路是一种常见的电路，在家庭、办公室以及其他场所被广泛应用。
它可以根据人们的需求，在灯光亮起一段时间后自动关闭，节省能源，提高使用效率。
本文将介绍延时关灯电路的原理和工作方式。
延时关灯电路主要由三个部分组成：计时器、继电器和灯光控制器。
计时器用于设置延时时间，继电器用于控制灯光的开关，而灯光控制器则将计时器和继电器连接起来，实现延时关灯的功能。
在工作过程中，当计时器设定的时间到达后，计时器会发出一个信号，通知继电器将灯光关闭。
具体来说，当开关打开时，电流从电源流向计时器。
计时器会根据设定的时间延时一段时间后，通过继电器将电流切断，从而使灯光熄灭。
延时关灯电路的原理是基于计时器的工作方式。
计时器通常采用一个电容器和一个电阻器组成的RC电路。
当电容器充电时，计时器会记录充电时间。
当电容器充电到一定程度后，计时器会发出一个信号，控制继电器切断电流，从而关闭灯光。
延时关灯电路的工作方式是通过改变电容器的充电时间来实现的。
通过调节RC电路中的电阻器或电容器的数值，可以改变充电时间，从而实现不同的延时效果。
例如，如果电容器的数值较大或电阻器的数值较小，充电时间将变长，延时关灯的时间也会相应延长。
延时关灯电路的优点是节能高效。
通过设置合适的延时时间，可以在不需要使用灯光时及时关闭，避免能源的浪费。
此外，延时关灯电路还可以延长灯泡的使用寿命，减少更换灯泡的频率，降低维护成本。
除了在家庭和办公场所中使用，延时关灯电路还可以应用于其他领域，如公共场所、商业建筑和工厂等。
在这些场所中，延时关灯电路可以根据人员进出的情况自动控制灯光的开关，提供更加便利和舒适的环境。
延时关灯电路是一种实用的电路，能够根据人们的需求自动控制灯光的开关，节省能源，提高使用效率。
通过合理设置延时时间，延时关灯电路可以在不需要使用灯光时及时关闭，避免能源的浪费。
它在家庭、办公场所以及其他场所中被广泛应用，并具有节能高效、使用方便等优点。

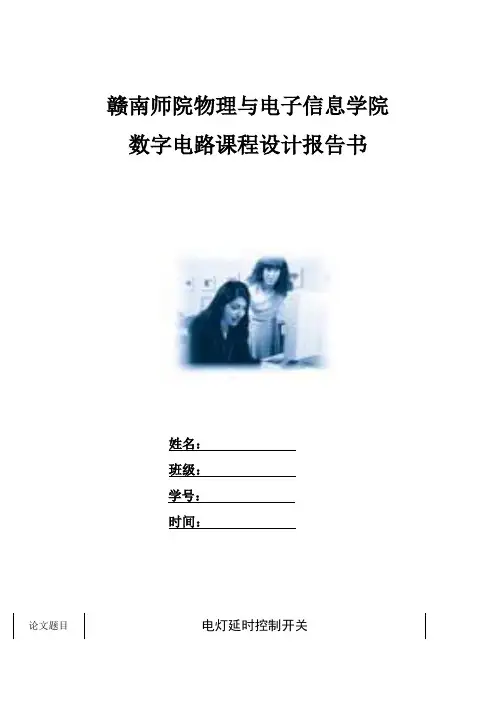

赣南师院物理与电子信息学院数字电路课程设计报告书姓名：班级：学号：时间：论文题目电灯延时控制开关课程论文要求1.实现电灯延时开关的控制以及用七段数码管显示延时的时间。
2.要求闭合（断开）开关延时5秒电灯变亮（变暗）。
3.用组合逻辑电路、时序逻辑电路和各与（或）非门来完成设计。
设计过程(包括：设计方案、电路分析、仿真结果、软硬件结合测试步骤和结果、设计收获和体会) 1设计方案总方案：用555定时器接成一个多谐振荡器，多谐振荡产生的脉冲信号用来控制电路的延时，且周期为1秒；74LS190是可逆十进制加减法计数器，用它来对脉冲的计数，并用74LS48来对74LS190计数译码，在通过数码管显示延时时间；最后通过组合逻辑电路来实现对电灯的连接和控制。
1.1 555定时器555定时器是一种多用途的数字-模拟混合集成电路，用它可以构成施密特触发器、单稳态触发器和多谐振荡器。
本设计用LM555CM定时器设计一个多谐振荡器给电路提供脉冲信号，产生的脉冲信号用来控制电路的延时时间，且设置周期为1秒，即产生的脉冲频率为1赫兹。
1.1.1555定时器管脚名称和功能图1 555芯片引脚分布1脚为接地端，也是芯片的公共端。
图2 555定时器的内部原理图及逻辑符号1.1.3 555定时器的功能输入各级输出T 1状态D R V 1l V 2L V 1C V 2C触发器输出Q 1+n输出V O T 1状态 0⨯ ⨯ ⨯ ⨯低电平 导通1(32)V CC (31V CC ) 0 1 0 低电平 导通1(32)V CC (31V CC ) 0 0 1 高电平 截止1(32)V CC (31V CC ) 1 0 0 高电平 截止1(32)V CC (31V CC ) 1 1 Q 不变不变表1 555定时器的功能表1、 若D R =0，不管其它输入如何输出端都为低电平。
图3 74LS190引脚分布图 图4 74LS190时序图1.2.2 74LS190的内部结构和逻辑符号U174LS190NA 15B 1C 10D9~U/D 5QA 3QB 2QC 6QD 7~RCO 13MAX/MIN 12CLK 14~CTEN 4~LOAD11图5 74LS190的内部结构图 图6 74LS190的逻辑符号1.2.374LS190的功能表输入输出CTEN LOAD D / U D C B A CPX O X d c b a X 异步预置O 1 O 加计数O 1 1 减计数1 1 X X 保持表2 74LS190的功能表1.374LS48七段译码器本设计中用共阴极七段显示数码管，为使七段显示数码管能正常工作，将74LS190连接到74LS48,74LS48将高低电平信号译成数码管可读信号，从而实现数字的显示。
延时声光控节电开关电路图此开关白天控制灯不亮，晚上有声音自动点亮，延时一段时间自动关断。
将它安装在过道、厕所走廊等需要自动照明的地方，不仅方便实用，又有显著的节能效果。
工作原理：电路如下图，220V市电通过灯丝、D3-D7、降压整流后，经过 R7 限流、D2、C3 稳压滤波为电路提供稳定的工作电压。
R4、RG 组成分压电路，白天由于光照 RG 阻值变小，YFA 1 脚电位被拉低，由与非门的逻辑关系可知此时YFA 3 脚输出为高电平，经过 YF2 反相变为低电平，D1 截止后级电路不动作。
晚上光线暗 RG 阻值变大，YFA 1 脚电位升高，如果此时有声音被 MIC 接收，经 C1耦合 T1 放大，在 R3 上形成音频电压，此电压如高于 1/2 电源电压，则 YF1 3 脚输出低电平，经YFB反相，4 脚输出的高电平经 D1 向 C2 瞬间充电，使 YFC 输入端接近电源电压，10 脚输出低电平，由YFD 反相缓冲后经 R6 触发可控硅导通，电灯正常点亮。
（此时则由 C3 向电路供电）如此后无声被MIC接收，则 YFA 输出恢复为高电平，C2 通过 R5 缓慢放电，当 C2 电压下降到低于 1/2 电源电压时（按图中参数约一分钟）YFC 反转、 YFD 反转，可控硅（SCR）截止电灯关闭，等待下次触发。
元件选择：MIC 用驻极体话筒， RG 用一般光敏电阻即可，YFA-YFD 用一片低工耗COMS四与非门电路 TC4011，T1用9014低频管，放大倍数越大灵敏度越高，D1用IN4148，D2是7.5v的稳压管，C2、C3用电解电容、SCR可选用 MCR100-6 1A的单向可控硅，电阻均为 1/8w 炭膜电阻，阻值按图。
D4-D7用IN4007，反向漏电必须小。
电灯的功率不能超过60W。
触摸延时开关的工作原理及电路图一、工作原理触摸式延时开关有一个金属感应片在外面，人一触摸就产生一个信号触发三极管导通，对一个电容充电，电容形成一个电压维持一个场效应管管导通灯泡发光。
当把手拿开后，停止对电容充电，过一段时间电容放电完了，场效应管的栅极就成了低电势，进入截止状态，灯泡熄灭。
触摸式延时开关电路虚线右面是普通照明线路，左部是电子开关部分。
VD1～VD4、VS 组成开关的主回路，IC组成开关控制回路。
平时，VS处于关断状态，灯不亮。
VD1～VD4输出220V脉动直流电经R5限流，VD5稳压，C2滤波输出约12V左右的直流电供IC使用。
此时LED发光，指示开关位置，便于夜间寻找开关。
IC为双D触发器，只用其中一个D触发器将其接成单稳态电路，稳态时1脚输出低电平，VS关断。
当人手触摸一下电极M时，人体泄漏电流经R1、R2分压，其正半周使单稳态电路翻转，1脚输出高电平，经R4加到VS的门极，使VS开通，电灯点亮。
这时1脚输出高电平经R3向电容C1充电，使4脚电平逐渐升高直至暂态结束，电路翻回稳态，1脚突变为低电平，VS失去触发电压，交流电过零时即关断，电灯熄灭。
二、按钮触摸开关按动按钮开灯后，电路能自动延时关灯，电路如图二所示。
D1为开关所在的安装位置做指示，D2～D5组成桥式整流，将50Hz的的交流电整流为100Hz的脉动直流电压，按下K1，电流经过R3限流后通过D6为C1充电，同时V1的控制极得到触发电压，V1导通，灯泡点亮。
松手后K1自动复位断开，C1开始放电，为V1的控制极继续提供触发电压，V1继续导通，灯泡继续亮，当C1两端电压低于0.7V时，V1控制极失去有效的触发电压，此时V1阳极的脉动电流到0点时，与阴极电压相等而关断，灯泡熄灭，这就是单向可控硅的“过0关断”。
调整R2的阻值，使C1有效放电时间达到40～60秒钟最好。
图三电路多了一只用三极管组成的反相器，利用C1充电时间做灯泡点亮的延时时间。
延时关灯电路原理延时关灯电路是一种常见的电路设计，它可以实现在一定时间后自动关闭灯光。
这种电路常用于走廊、楼梯、厕所等需要短暂照明的场所，可以节省能源，提高使用便利性。
延时关灯电路的原理相对简单，主要由以下几个组成部分：开关、计时器、继电器和灯泡。
当开关接通时，电路开始工作。
计时器负责计时，当计时器达到设定时间后，会触发继电器，继电器在接通状态下使灯泡通电，从而实现照明。
当计时器倒计时结束后，继电器断开，灯泡熄灭。
延时关灯电路的核心部分是计时器。
计时器可以采用多种不同的实现方式，常见的有555定时器、单片机和电容充放电等。
这里以555定时器为例进行说明。
555定时器是一种经典的集成电路，具有多种工作模式。
在延时关灯电路中，我们可以将555定时器设置为单稳态工作模式，也称为触发器模式。
在这种模式下，当触发器输入端触发时，输出端会产生一个固定时间的高电平信号。
具体实现时，我们可以将开关与触发器输入端相连，当开关接通时，触发器被触发，计时器开始计时。
555定时器的计时时间由电容和电阻决定，可以根据需求选择不同的电容和电阻。
当计时时间到达后，触发器停止触发，输出端的高电平信号消失，继电器被切断，灯泡熄灭。
延时关灯电路的设计应考虑以下几个方面：1. 计时时间的选择：根据实际需要选择合适的计时时间。
太短的时间可能导致频繁开关灯，太长的时间则可能造成能源浪费。
2. 继电器的选择：继电器应具备足够的负载能力，以确保能够正常驱动灯泡。
3. 电容和电阻的选择：根据所需的计时时间，选择合适的电容和电阻数值。
计时时间可通过调整电容或电阻的数值来实现。
4. 电路的稳定性：电路应具备稳定性，能够可靠地工作。
在设计和搭建电路时，应注意防止干扰和电路杂散信号的影响。
延时关灯电路的原理简单易懂，但在实际应用中仍需注意以下几个问题：1. 安全性：电路应符合相关的安全标准，以确保使用安全。
2. 能效性：电路应具备较高的能效性，能够有效地节省能源。

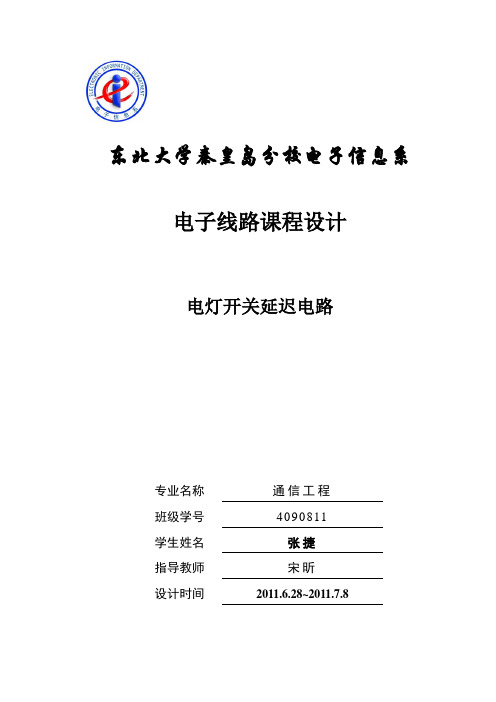

东北大学秦皇岛分校电子信息系电子线路课程设计电灯开关延迟电路专业名称通信工程班级学号4090811学生姓名张捷指导教师宋昕设计时间2011.6.28~2011.7.8课程设计任务书专业：通信工程学号：4090811学生姓名（签名）：设计题目：电灯延迟开关控制电路一、设计实验条件数字电子基础实验室二、设计任务及要求1.数字电路课程设计的目的是训练学生综合运用学过的数字电路的基本知识，独立设计比较复杂的数字电路能力，设计建立在硬件和软件两个平台的基础上。
硬件平台是可编程逻辑器件，所选的器件可保存在一片芯片上设计出题目要求的数字电路。
2.软件平台是英国Labcenter公司开发的电路分析与实物仿真软件Proteus 7.4。
它运行于Windows操作系统上，可以仿真、分析(SPICE)各种模拟器件和集成电路，该软件的特点是：①实现了单片机仿真和SPICE电路仿真相结合。
具有模拟电路仿真、数字电路仿真、单片机及其外围电路组成的系统的仿真、RS232动态仿真、I2C调试器、SPI调试器、键盘和LCD系统仿真的功能；有各种虚拟仪器，如示波器、逻辑分析仪、信号发生器等。
②支持主流单片机系统的仿真。
目前支持的单片机类型有：68000系列、8051系列、AVR系列、PIC12系列、PIC16系列、PIC18系列、Z80系列、HC11系列以及各种外围芯片。
③提供软件调试功能。
在硬件仿真系统中具有全速、单步、设置断点等调试功能，同时可以观察各个变量、寄存器等的当前状态，因此在该软件仿真系统中，也必须具有这些功能；同时支持第三方的软件编译和调试环境，如Keil C51 uVision2等软件。
④具有强大的原理图绘制功能。
总之，该软件是一款集单片机和SPICE分析于一身的仿真软件，功能极其强大，通过课程设计，学生要掌握使用EDA（电子设计自动化）工具设计数字电路的方法，包括设计输入便宜软件仿真下载及硬件仿真等全过程；3.通过课程设计学生应掌握设计所用硬件电路的工作原理，Proteus 7.4软件的使用方法，能够熟练地利用Proteus 7.4设计、调试数字电路系统，独立完成设计安装、测试全过程，具体要求：根据设计课题要求，查阅相关资料；通过设计方案的比较及所得逻辑器件，拿出最优的设计方案；完成电路的安装、测试; 编写设计、安装、测试报告；4.本题目要求设计一个电灯延迟开关控制电路，要求打开开关，电灯延迟五秒才会亮，同时延迟的时间可以通过译码器显示出来。
触摸延时开关的工作原理及电路图一、工作原理触摸式延时开关有一个金属感应片在外面，人一触摸就产生一个信号触发三极管导通，对一个电容充电，电容形成一个电压维持一个场效应管管导通灯泡发光。
当把手拿开后，停止对电容充电，过一段时间电容放电完了，场效应管的栅极就成了低电势，进入截止状态，灯泡熄灭。
触摸式延时开关电路虚线右面是普通照明线路，左部是电子开关部分。
VD1～VD4、VS 组成开关的主回路，IC组成开关控制回路。
平时，VS处于关断状态，灯不亮。
VD1～VD4输出220V脉动直流电经R5限流，VD5稳压，C2滤波输出约12V左右的直流电供IC使用。
此时LED发光，指示开关位置，便于夜间寻找开关。
IC为双D触发器，只用其中一个D触发器将其接成单稳态电路，稳态时1脚输出低电平，VS关断。
当人手触摸一下电极M时，人体泄漏电流经R1、R2分压，其正半周使单稳态电路翻转，1脚输出高电平，经R4加到VS的门极，使VS开通，电灯点亮。
这时1脚输出高电平经R3向电容C1充电，使4脚电平逐渐升高直至暂态结束，电路翻回稳态，1脚突变为低电平，VS失去触发电压，交流电过零时即关断，电灯熄灭。
二、按钮触摸开关按动按钮开灯后，电路能自动延时关灯，电路如图二所示。
D1为开关所在的安装位置做指示，D2～D5组成桥式整流，将50Hz的的交流电整流为100Hz的脉动直流电压，按下K1，电流经过R3限流后通过D6为C1充电，同时V1的控制极得到触发电压，V1导通，灯泡点亮。
松手后K1自动复位断开，C1开始放电，为V1的控制极继续提供触发电压，V1继续导通，灯泡继续亮，当C1两端电压低于0.7V时，V1控制极失去有效的触发电压，此时V1阳极的脉动电流到0点时，与阴极电压相等而关断，灯泡熄灭，这就是单向可控硅的“过0关断”。
调整R2的阻值，使C1有效放电时间达到40～60秒钟最好。
图三电路多了一只用三极管组成的反相器，利用C1充电时间做灯泡点亮的延时时间。
触摸延时开关的工作原理及电路图一、工作原理触摸式延时开关有一个金属感应片在外面，人一触摸就产生一个信号触发三极管导通，对一个电容充电，电容形成一个电压维持一个场效应管管导通灯泡发光。
当把手拿开后，停止对电容充电，过一段时间电容放电完了，场效应管的栅极就成了低电势，进入截止状态，灯泡熄灭。
触摸式延时开关电路虚线右面是普通照明线路，左部是电子开关部分。
VD1～VD4、VS组成开关的主回路，IC组成开关控制回路。
平时，VS处于关断状态，灯不亮。
VD1～VD4输出220V脉动直流电经R5限流，VD5稳压，C2滤波输出约12V左右的直流电供IC使用。
此时LED 发光，指示开关位置，便于夜间寻找开关。
IC为双D触发器，只用其中一个D触发器将其接成单稳态电路，稳态时1脚输出低电平，VS关断。
当人手触摸一下电极M时，人体泄漏电流经R1、R2分压，其正半周使单稳态电路翻转，1脚输出高电平，经R4加到VS的门极，使VS开通，电灯点亮。
这时1脚输出高电平经R3向电容C1充电，使4脚电平逐渐升高直至暂态结束，电路翻回稳态，1脚突变为低电平，VS失去触发电压，交流电过零时即关断，电灯熄灭。
二、按钮触摸开关按动按钮开灯后，电路能自动延时关灯，电路如图二所示。
D1为开关所在的安装位置做指示，D2～D5组成桥式整流，将50Hz的的交流电整流为100Hz的脉动直流电压，按下K1，电流经过R3限流后通过D6为C1充电，同时V1的控制极得到触发电压，V1导通，灯泡点亮。
松手后K1自动复位断开，C1开始放电，为V1的控制极继续提供触发电压，V1继续导通，灯泡继续亮，当C1两端电压低于0.7V时， V1控制极失去有效的触发电压，此时V1阳极的脉动电流到0点时，与阴极电压相等而关断，灯泡熄灭，这就是单向可控硅的“过0关断”。
调整R2的阻值，使C1有效放电时间达到40～60秒钟最好。
图三电路多了一只用三极管组成的反相器，利用C1充电时间做灯泡点亮的延时时间。

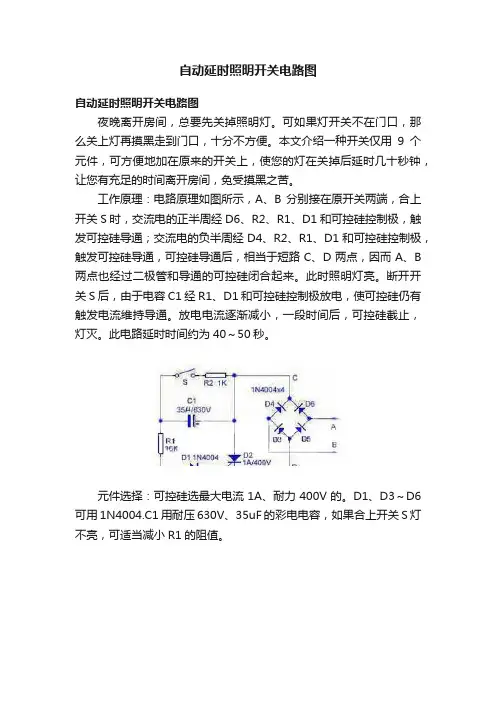

自动延时照明开关电路图
自动延时照明开关电路图
夜晚离开房间，总要先关掉照明灯。
可如果灯开关不在门口，那么关上灯再摸黑走到门口，十分不方便。
本文介绍一种开关仅用9个元件，可方便地加在原来的开关上，使您的灯在关掉后延时几十秒钟，让您有充足的时间离开房间，免受摸黑之苦。
工作原理：电路原理如图所示，A、B分别接在原开关两端，合上开关S时，交流电的正半周经D6、R2、R1、D1和可控硅控制极，触发可控硅导通；交流电的负半周经D4、R2、R1、D1和可控硅控制极，触发可控硅导通，可控硅导通后，相当于短路C、D两点，因而A、B 两点也经过二极管和导通的可控硅闭合起来。
此时照明灯亮。
断开开关S后，由于电容C1经R1、D1和可控硅控制极放电，使可控硅仍有触发电流维持导通。
放电电流逐渐减小，一段时间后，可控硅截止，灯灭。
此电路延时时间约为40～50秒。
元件选择：可控硅选最大电流1A、耐力400V的。
D1、D3～D6可用1N4004.C1用耐压630V、35uF的彩电电容，如果合上开关S灯不亮，可适当减小R1的阻值。

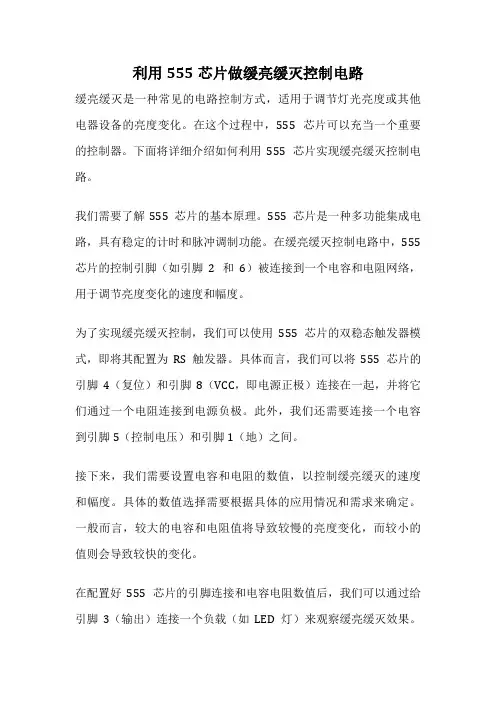

利用555芯片做缓亮缓灭控制电路
缓亮缓灭是一种常见的电路控制方式，适用于调节灯光亮度或其他电器设备的亮度变化。
在这个过程中，555芯片可以充当一个重要的控制器。
下面将详细介绍如何利用555芯片实现缓亮缓灭控制电路。
我们需要了解555芯片的基本原理。
555芯片是一种多功能集成电路，具有稳定的计时和脉冲调制功能。
在缓亮缓灭控制电路中，555芯片的控制引脚（如引脚2和6）被连接到一个电容和电阻网络，用于调节亮度变化的速度和幅度。
为了实现缓亮缓灭控制，我们可以使用555芯片的双稳态触发器模式，即将其配置为RS触发器。
具体而言，我们可以将555芯片的引脚4（复位）和引脚8（VCC，即电源正极）连接在一起，并将它们通过一个电阻连接到电源负极。
此外，我们还需要连接一个电容到引脚5（控制电压）和引脚1（地）之间。
接下来，我们需要设置电容和电阻的数值，以控制缓亮缓灭的速度和幅度。
具体的数值选择需要根据具体的应用情况和需求来确定。
一般而言，较大的电容和电阻值将导致较慢的亮度变化，而较小的值则会导致较快的变化。
在配置好555芯片的引脚连接和电容电阻数值后，我们可以通过给引脚3（输出）连接一个负载（如LED灯）来观察缓亮缓灭效果。
此时，我们可以给555芯片的引脚2（触发器）和引脚6（控制电压）提供一个逐渐增大或逐渐减小的电压信号，以实现缓亮缓灭的效果。
利用555芯片实现缓亮缓灭控制电路是一种简单而有效的方法。
通过合理配置引脚连接和电容电阻数值，我们可以实现灯光或其他电器设备亮度的缓慢变化，从而创造出舒适和温馨的氛围。
希望本文对您有所帮助，谢谢阅读。
简单实用三控延时自熄开关电路CD4071付线路板图简单实用三控延时自熄开关电路 CD4071 付线路板图一、功能声、光、触摸三控延时自熄电子开关在白天可控制灯不亮，晚上有声音或触摸时自动点亮，延时一段时间自动关断。
将它安装在过道、走廊等需要自动短时照明的地方，不仅方便实用，又有显着的节能效果。
二、电路组成下图是声、光、触摸三控延时自熄开关的电气原理图，该电路由电源电路、信号检测转换电路、延时电路和控制电路组成。
1．电路组成(1)电源电路。
该电路由二极管Dl、D2、D3、D4，电阻Rl，R2和电容Cl组成。
其中D1~D4组成桥式整流电路，其功能是将经过负载（灯泡）的220V交流电转换为直流，该直流电压较高，Rl、R2和Cl完成对整流后的脉动直流电压的降压和滤波。
Cl两端的电压即为后续单元电路的电源电压，约为9.5V。
(2)信号检测转换电路。
该电路包含光线、声音和人体触摸信号检测转换。
其中光线检测由R5和光敏电阻RC组成，光敏电阻两端的电压随着光线的强弱变化而变化，并送入集成电路CD4071的第1、2脚进行处理；声音检测由驻极体话筒MIC、C3、R4、R5、R6和Ql组成，声音信号经MIC转换为电信号后通过电容C3耦合至三极管Ql进行放大，电阻R4、R5构成Ql的直流偏置电阻，声音的有无通过Ql集电极的电压变化送到集成电路CD4071的第1、2脚进行处理，电阻R6为MIC内部的放大元件提供偏置；人体触摸感应信号则通过触摸片、R3、C3进入Ql放大，并从Ql的C极输入到CD4071的1、2脚，当有无触摸信号时也将引起CD4071的1、2脚电压变化，因此CD4071的1、2脚的电压是由声音和触摸信号共同作用的结果。
(3)延时电路。
该电路由D5、R7和C2组成。
其中R7和C2为延时时间控制元件，图中所示参数的延时时间大约为150s。
二极管D5的功能是防止C2向CD4071的4脚放电影响延时时间。
(4)控制电路。
照明灯关灯自动延时熄灭电路该电路的作用是在关闭电灯后能够让灯继续点亮数十秒钟然后自动关闭。
应用此电路可以方便日常生活中某些场合的照明灯控制。
需要注意的是本电路只适用于白炽灯。
电路原理图：虚线框内为本电路，总共八个元件，通常我们可以把这些元件直接安装在照明灯的开关盒内。
如果开关盒空间不允许则另外封装在一个小塑料盒中，然后引出两根线接于原照明灯开关上。
电路工作原理：在电路原理图中，K为照明灯的原控制开关，当K 闭合后，该延时电路不工作，照明灯正常点亮。
当开关K关断后，开关上的电压经D1、R1向电容C1充电。
由于R1阻值很大，电容两端电压从0V开始缓慢上升，在从0V上升到0.7V这段时间里，三极管由于得不到基极偏流处于截止状态。
因而电阻R3、R4可以给可控硅SCR提供正常的触发电压，使可控硅处于导通状态，电灯处于半波工作状态（采用的单向可控硅）比正常亮度弱以表示延时电路正在工作。
经过数十秒后，当电容C1两端的电压被充至0.7V时，三极管由于得到基极偏流由截止转为导通状态，将可控硅SCR的触发电流旁路，可控硅随之关断，照明灯熄灭。
此时，虚线框内的延时电路一直保持这种状态，只有在开关K被再次闭合后电灯才会点亮。
所以从电路分析可得，本电路在等候状态的电流消耗为三极管处于饱和导通状态的电流消耗，即R3通过的电流大小（R1、R2支路也有电流通过即三极管的基极偏置电流，但极微）。
所以在选取R3阻值时以能触发可控硅即可。
关闭电灯后的延时时间由电阻R1、电容C1的取值来确定，这可以根据实际应用情况来确定。
单向可控硅SCR选用 MCR100－8 时白炽灯的功率不大于100W。
二极管D1选用1N4007，三极管选用C1815。
电阻均为1/8W碳膜电阻。
元件参考值：R1=680K R2=200K C1=10μF R3=220K R4=15K。
生活实用电路：延迟关灯电路
说明，本电路主要用在客厅、上下楼道的灯上，用普通的开关
控制灯亮灭。
可以实现的功能：开关关闭后，灯还能再亮几秒
到几分钟，人走后再熄灭。
电路图
特点：按电路图焊接元件后，把电路板塞入普通开关内部连接好即可，不用专门的替换开关；关灯后待机功耗为等同于0，不另外耗电；容易制作，元件可替换性强（如图中4004可以用4007，scr可以用任意一种单向可控硅）；可以控制当下主流的led灯；延时时间可自己更改不同的电容c的容量。
原理如下：
我自己按图制作了一个，焊接到洞洞板上：
从左，整流桥，bt169单向可控硅，1n4007二极管，470k电阻，10u/400v电解电容
注意：市电测试注意危险。
470k电阻，10u/400v电解电容，可以实现延时关灯约6秒，我用在客厅灯。
电路连接开关和led灯后，测试如下：
10u电容延时4-6秒不等。
实测改100u可以延时30秒
左为普通86明装开关拆开后，电路板可以塞两边。
接线方法：两红线接开关两接线柱，黄线接开关的两根入线。
装到客厅开关，以后不怕客厅到卧室那几秒钟关灯后，孩子会磕磕碰碰的。
更多“生活实用电路”，欢迎关注！。
延时关灯电路原理近年来，随着科技的发展，人们的生活水平也得到了很大的提高。
在家庭生活中，电灯的使用已经成为了必不可少的一部分。
然而，有时候我们会忘记关掉电灯，造成不必要的能源浪费。
为了解决这个问题，延时关灯电路应运而生。
延时关灯电路是一种能够在一定时间内自动关闭电灯的装置。
它可以通过设置延时时间，让电灯在人们离开房间后自动关闭，避免能源的浪费。
下面我们将详细介绍延时关灯电路的工作原理。
延时关灯电路主要由三个部分组成：感应器、计时器和开关。
感应器用于检测房间内的人体活动，一旦检测到有人进入房间，感应器会将信号传递给计时器。
计时器根据预先设定的延时时间，计算出电灯需要保持开启的时间。
当计时器的计时时间达到设定的延时时间后，计时器会发出一个关闭电灯的信号，信号会通过开关将电灯关闭。
延时关灯电路的工作过程如下：当人们进入房间时，感应器会立即感知到人体活动，并将信号传递给计时器。
计时器开始计时，并根据预设的延时时间进行倒计时。
当计时器的计时时间达到设定的延时时间后，计时器会触发开关，将电灯关闭。
延时关灯电路的原理是基于人体感应技术和计时器技术。
感应器通过感知房间内的人体活动来判断是否需要保持电灯开启，计时器则负责计算延时时间并控制电灯的开关。
这种原理可以有效地避免人们忘记关掉电灯而造成的能源浪费。
延时关灯电路的应用范围非常广泛。
它可以应用在家庭、办公室、商场等各种场所。
在家庭中，尤其是有小孩的家庭，安装延时关灯电路可以避免孩子忘记关灯而浪费能源。
在办公室和商场中，安装延时关灯电路不仅可以提高能源利用效率，还可以节省用电成本。
总的来说，延时关灯电路是一种非常实用的装置，它可以在人们离开房间后自动关闭电灯，避免能源的浪费。
延时关灯电路的工作原理是基于人体感应技术和计时器技术，通过感应器感知人体活动并借助计时器计算延时时间来控制电灯的开关。
这种装置可以广泛应用于家庭、办公室、商场等各种场所，提高能源利用效率，节省用电成本。
光控延时小灯光控延时小灯是一个有趣的小电路。
晚上把它放在电灯或台灯旁，一旦关闭电灯，这个光控延时小灯将会立即点亮进行照明，使我们不必摸黑上床，经过七八秒种后小灯又会自动熄灭，给我们带来许多方便。
晚上出门前使用这个小灯，在关掉房间的照明灯后也可以给我们带来一丝光亮。
元器件的选择在安装前首先要对所用的元器件进行检测，电路对电阻器、电容器、三极管没有什么特殊要求。
电路中的光电二极管是一个重要器件，它的透明外形与普通发光二极管一样，使用时要注意它的极性。
透明外壳中电极小的一端是光电二极管的正极。
电极大的一端是光电二极管的负极。
如果用万用电表的欧姆挡进行测量，当黑表笔接光电二极管的负极，红表笔接光电二极管的正极时，它的电阻值会随光线的强弱而变化，光线暗时它的电阻值可大于100k,，光线亮时它的电阻值只有数百欧。
因此光电二极管在电路中都是反向连接的，即光电二极管的负极接在电源的正极上。
电路工作原理图1是光控延时小灯的电路原理图。
控延时小灯主要是一个单稳态电路。
其中VT2和VT3组成一个复合管，它的放大倍数等效于两只三极管放大倍数的乘积。
这是因为小灯泡的工作电流较大，为了能驱动它，在这里使用了复合管电路。
B3为VTl提供了基极电流；而vt2的基极电流则是直接从VTl 的集电极电阻上得到的。
VTl集电极与VT2基极之间是直接耦合的；而VT2和VT3的集电极与VT1的基极耦合则是由C2来完成的。
R2是VTl 的集电极负载，VTl和VF3的集电极负载是小灯泡。
单稳态电路的特点是它只有一个稳定状态。
电路在没有得到触发信号时，选择合理的R3使VTl稳定在饱和状态，此时它的集电极电压为0.3V 以下。
这样使VT2和VT3稳定在截止状态。
这就是单稳态电路的稳定状态。
当一个负脉冲通过C1到达VTl的基极时，VTI开始趋向截止，它的集电极电流减小，集电极电压升高；经过直接耦合，使VF2的基极电压升高，VT2和VT3开始导通，它们的集电极电压下降；经电容C2的耦合又使VTl的基极电压进一步下降(虽然这时负脉冲已经不再存在)，形成一个正反馈，很快达到一个新的状态。
电灯关闭延时熄灭控制电路
浏览1018发布时间2009-03-10
有些时候当我们关闭电灯开关时希望电灯能延时一会儿再熄灭，以方便我们行走、关门等。
本电路即可满足这一要求，当关闭电灯开关后电灯亮度减半，延时电路开始工作，经数十秒钟后电灯熄灭。
需要注意的是本电路只适用于白炽灯，电路图如下：（点击电路图可放大）原理简介
当电灯开关SW闭合时，白炽灯正常点亮。
SW断开后，延时熄灯电路开始工作，二极管D2 1N4007和可控硅T5 BT169D接入电路代替了开关的位置。
由于二极管D2半波整流的作用，白炽灯在半波脉动直流下工作，亮度减半。
此时电阻R1开始对电容C1充电，C1上的电压缓慢上升，当上升到一定值时（约25.4V，含三极管两个PN结），稳压二极管D1导通，三极管T3 9014得到偏置电流饱和导通，旁路了可控硅的触发电流，可控硅截止，白炽灯熄灭，完成延时熄灯过程。
接于可控硅控制极的电阻R5不能太小，以能触发可控硅即可，否则可控硅T5触发太早C1上将充不到足够电压。
电阻R1和电容C1决定延时时间的长短，可根据实际应用取值。
如果电灯开关盒空间足够，可以将本电路安装在开关盒内，既美观又实用。
