延时照明开关

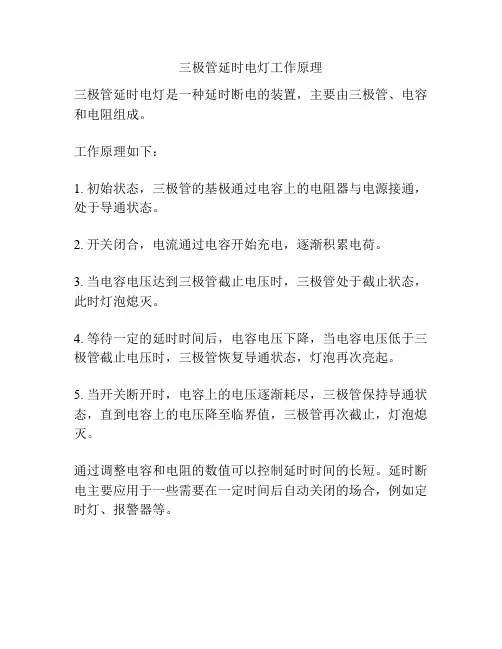

三极管延时电灯工作原理
三极管延时电灯是一种延时断电的装置，主要由三极管、电容和电阻组成。

工作原理如下：
1. 初始状态，三极管的基极通过电容上的电阻器与电源接通，处于导通状态。

2. 开关闭合，电流通过电容开始充电，逐渐积累电荷。

3. 当电容电压达到三极管截止电压时，三极管处于截止状态，此时灯泡熄灭。

4. 等待一定的延时时间后，电容电压下降，当电容电压低于三极管截止电压时，三极管恢复导通状态，灯泡再次亮起。

5. 当开关断开时，电容上的电压逐渐耗尽，三极管保持导通状态，直到电容上的电压降至临界值，三极管再次截止，灯泡熄灭。

通过调整电容和电阻的数值可以控制延时时间的长短。

延时断电主要应用于一些需要在一定时间后自动关闭的场合，例如定时灯、报警器等。

按键式楼道照明延时灯电路
按键式楼道照明延时灯电路
本楼道照明延时灯电路用于控制一只40W的白炽灯，当按动按键开关时，白炽灯点亮，经过一定时间的延时，电灯熄灭。

电路见图原理简介
40W的白炽灯与四个1N4007二极管组成桥路串联接于交流市电线路上，二极管桥路另外两端作为桥的直流输出和受控端。

输出的直流电，通过680K电阻，对22μ/50V的电容进行充电，充电时间τ=R·C。

当电容充满后，（电容两端电压被限制在稳压管要求的电压以内，以防电容损坏）三极管基极电位被提高而大于0.7V，三极管饱和导通，将可控硅控制极的电压拉低到小于3.8V的开启电压。

可控硅被关断，这时整流桥直流输出端无电流输出，电位相等，交流端电阻无限大而导致交流回路中40W电灯被关断。

此时若按一下按键开关K，电灯再次点亮，22μ/50V电容储存的电量被释放，K复位后又重复刚才的延时过程。

控制开关K选用220V的非自锁按键开关，若要控制更大功率的电灯，需要更换功率更大的可控硅元件和二极管。

声光控延时制路灯课程设计学院：专业：班级：姓名：同组者：指导教师：设计时间：一、实验名称：声光控延时制路灯二、内容摘要：设计一个声光控制延时电路，延时部分采用555的单稳态性质，这样便于控制延时时间，使其光线很暗并且有声音触发时灯才亮。

三、设计指标：设计一个声光控制开关，用声音和光照同时控制，当光线很暗的时候有声音触发就打开开关（控制一个6v/100mA小灯泡负载），开关延迟时间在5-15秒之间可以调整。

当光线较强的时候声控不起作用。

四、系统框图与方案选择系统框图：方案一：电路图如下电路原理说明：CON2接6V 直流电压VCC ，555定时器接成单稳态触发器。

当MK 受到声音信号触发时会产生一个较微弱的电信号，电信号通过三极管VT1反向放大到达555定时器的2脚；由于没声音信号触发时2脚电压约高于VCC/3，处于高电平，此时由于声音信号的作用使555定时器2脚电压变成低电平，使555定时器翻转；同时当光敏电阻处于黑暗时，光敏电阻阻值增大，555定时器4脚电压升高变成高电平。

当上述2个条件同时满足时，555定时器3脚输出端的小灯泡（LED ）被点亮。

设计好555定时器6、7脚接的滑动变阻器VR3和电容C5的参数就可以调节小灯泡（LED ）亮的时间的长短。

方案二：VCC电路原理说明：CON2接6V 直流电压VCC ，555定时器接成单稳态触发器。

当MK 受到声音信号触发时会产生一个较微弱的电信号，电信号通过三极管U1反向放大到达三极管U1的E 脚。

当光敏电阻处于白天时，由于电阻很小，相当于U2的4脚接地，U2不能工作，当光敏电阻处于黑夜时；光敏电阻阻值增大，4脚高电平，U1放大，即声音信号被反向放大后到达555定时器的2脚使555定时器工作，3脚的小灯泡（LED ）被点亮。

设计好555定时器6、7脚接的电阻R5和电容C5的参数就可以调节小灯泡（LED ）亮的时间的长短。

方案一与方案二比较：两个方案都可以达到设计的目的，由于在方案二中，可可以通过滑动变阻器R10调节分压，使2角的电压刚好达到1/3Vcc ，故采用方案二。

声光控延时开关近年来，完全智能化的声光自控延时开关渐渐地被人们认识和采用，这种节能开关，真正实现了人来灯亮，人走灯灭，既方便，又节能，目前已成为公共场所照明开关的主流产品。

然而，作为一种新型产品，在选择、安装、使用上必然有它的自身特点，如果使用不当，就可能使开关的功能特点得不到充分发挥甚至浪费，因此，本文就声光控开关的选择、应用及相关问题做一解答，希望对大家有所帮助。

声光控的应用特点声光控延时控制器可以在白天停用电灯，晚上人去存有声音时自动关灯，延时一分钟自动点燃，真正努力做到了人去灯暗，人走灯灭，这种控制器存有许多优点，一就是省电，由于灯泡大部分时间不工作，因此节电效率很高，超过80%左右；二就是便利，首先，不必碰触，全自动智能控制，另外，接线直观、加装便利，不必修改原照明设备电路；三就是省灯泡，正常情况下，一只灯泡可以采用两年左右。

另外，就是在一定场所采用还Eymet防盗促进作用。

实践证明，此种产品就是公共场所照明设备控制器的理想挑选，被人们喻为“长明灯的克星”。

怎样正解选择和使用声光控必须恰当挑选声光控控制器，首先必须确认功率类型（白炽灯或节能灯），然后必须确认加装边线（普通墙壁控制器还是灯头型）接着必须看看接线方式（单极性或双极性）;用户可以根据自己所需的加装形式、暗盒尺寸、外观建议、接线方式、所须要功能展开对应挑选。

单极性供电（两线接线）：同普通开关，串接在单个火线中对负载进行开/关控制，单极性开关可直接代换墙壁开关使用。

双极性供电（三线接线）：需要接零线，三个接线端：火线，零线，出线（接负载）又极性开关不可以直接替换墙壁开关。

声光控控制器加装与否便利，必须特别注意哪些问题声光控开关可以同机械开关一样，串联在灯泡回路中工作，因此，更换时无须更改原来线路，可根据固定孔及外观要求选择合适的产品直接更换，接线时也不需考虑极性。

但是，声光控开关是一种电子产品，鉴于价格及体积诸方面原因，声光控开关对负载大小有一定要求，负载过大容易造成内部功率器件过热甚至失控，以至损坏，所以，普通型控制负载最好在60瓦以下为宜，声光控开关的负载－灯泡是经常更换部件，如果灯口或灯泡质量不良造成220伏电压短路，形成极大的瞬间电流烧坏开关内功率器件。

照明时控开关的设置方法
照明时控开关？嘿，那可真是个超棒的小玩意儿！想象一下，你不用再时刻惦记着开灯关灯，它就像一个贴心的小管家，自动为你掌控灯光。

那怎么设置呢？超简单！先找到时控开关，按下设置按钮，进入设置模式。

接着设置开灯时间，就像给灯光定个闹钟一样，让它在你需要的时候准时亮起。

然后设置关灯时间，让灯光乖乖听话，该休息的时候就休息。

注意哦，设置的时候一定要仔细，可别弄错了时间，不然可就乱套啦！这玩意儿安全不？那必须安全呀！只要你按照正确的方法安装和设置，就不会有啥问题。

它就像一个忠诚的卫士，默默守护着你的照明安全。

稳定性也杠杠的，不会突然抽风似的乱开灯关灯。

那它都能用在啥地方呢？学校、办公室、商场，到处都能看到它的身影。

它的优势可多啦！能省电，为你省下一笔不小的开支，难道不香吗？还能方便管理灯光，让你的生活更加便捷。

比如说在学校，放学后灯光自动关闭，早上又自动开启，多省心呀！这效果，那真是没得说。

就像有个魔法小精灵在默默为你服务，让你的生活充满了惊喜。

总之，照明时控开关就是个超棒的发明，能让你的生活更加美好。

赶紧试试吧！。

声光触摸三控延时照明电路故障分析与解决
对于声光触摸三控延时照明电路的故障分析与解决，可以进行以下步骤：
1.检查电源供应：确认电源供应是否正常，包括电压是否稳定，电源开关是否打开等。

2.检查电路连接：检查电路的连接是否牢固，是否存在松动、接触不良等问题。

确保电路连接正确无误。

3.检查元件损坏：检查电路中的元件（如电容、电阻、继电器等）是否损坏。

使用万用表或其他测试设备进行测试，并及时更换损坏的元件。

4.排查触摸传感器问题：如果触摸传感器无法正常工作，可以检查传感器的接线是否正确，触摸面是否干净，是否受到干扰等。

清理触摸面和调整传感器位置可以试试。

5.调节延时设置：根据具体的产品说明书，调节延时设置，确认设定的延时时间是否正确。

请注意，以上建议仅供参考，如果遇到复杂的故障情况，建议咨询专业的电路工程师或维修人员进行排除故障，以确保安全和正确性。

课程声光双控延时照明灯电路目录摘要 (1)1.设计方案 (2)2.设计原理 (3)2.1第一级电路：光控电路 (3)2.2第二级电路：声控电路 (4)2.3第三级电路：555可重复触发的单稳态电路.. 52.4第四级电路：LED照明灯电路 (6)2.5 直流稳压电源 (6)3.元器件选型 (8)3.1红外线发射管 (8)3.2红外线接收管 (9)3.3继电器 (11)3.3.1 继电器概述 (11)3.3.2 继电器JRC-21F (12)3.4驻极体话筒 (13)3.4.1驻极体话筒概述 (13)13.4.2驻极体话筒与电路的接法 (14)3.4.3 驻极体话筒极性判别 (15)3.4.4驻极体话筒灵敏度检测: (15)3.4.5 驻极体话筒工作原理 (16)3.4.6 驻极体话筒选配注意 (16)3.4.6驻极体话筒的种类规格 (17)3.5电压比较器 (17)3.5.1工作原理 (17)3.5.2功能作用 (18)3.5.3 LM393 (18)3.6 NE555定时器 (19)3.7 变压器 (20)3.8 直流稳压芯片 (21)心得体会 (22)参考文献 (24)附录 (25)附录1：元器件清单 (25)表附录1-1 控制电路元器件清单 (25)1表附录2-2直流稳压电源中元器件清单26 附录2：声光双控延时照明灯电路全图 (26)11摘要随着电子技术的发展，用模拟电路和数字电路设计实现灯的自动开关，既能节能省电，有能延长灯的实际使用时间是非常重要的。

灯泡在白天不会点亮，而在夜晚，一旦有声音振动，灯泡就会自动点亮。

这种设计可以广泛应用于走廊、楼道招待所等公共场所，给人们的生活、带来极大的方便，得到了广泛的应用。

声光控电路是声音和光控制电路工作的电子开关。

该电路由电源电路、声控电路、光控电路和延时控制开关电路等组成。

本设计以红外发射管作为模拟可见光，红外接收管作为光源传感器，以驻极体话筒作为感应声音的传感器，同时用NE555定时器搭建可重复触发单稳态电路，实现可重复触发LED供电电路工作。

触摸延时开关的工作原理及电路图一、工作原理触摸式延时开关有一个金属感应片在外面，人一触摸就产生一个信号触发三极管导通，对一个电容充电，电容形成一个电压维持一个场效应管管导通灯泡发光。

当把手拿开后，停止对电容充电，过一段时间电容放电完了，场效应管的栅极就成了低电势，进入截止状态，灯泡熄灭。

触摸式延时开关电路虚线右面是普通照明线路，左部是电子开关部分。

VD1～VD4、VS组成开关的主回路，IC组成开关控制回路。

平时，VS处于关断状态，灯不亮。

VD1～VD4输出220V脉动直流电经R5限流，VD5稳压，C2滤波输出约12V左右的直流电供IC使用。

此时LED 发光，指示开关位置，便于夜间寻找开关。

IC为双D触发器，只用其中一个D触发器将其接成单稳态电路，稳态时1脚输出低电平，VS关断。

当人手触摸一下电极M时，人体泄漏电流经R1、R2分压，其正半周使单稳态电路翻转，1脚输出高电平，经R4加到VS的门极，使VS开通，电灯点亮。

这时1脚输出高电平经R3向电容C1充电，使4脚电平逐渐升高直至暂态结束，电路翻回稳态，1脚突变为低电平，VS失去触发电压，交流电过零时即关断，电灯熄灭。

二、按钮触摸开关按动按钮开灯后，电路能自动延时关灯，电路如图二所示。

D1为开关所在的安装位置做指示，D2～D5组成桥式整流，将50Hz的的交流电整流为100Hz的脉动直流电压，按下K1，电流经过R3限流后通过D6为C1充电，同时V1的控制极得到触发电压，V1导通，灯泡点亮。

松手后K1自动复位断开，C1开始放电，为V1的控制极继续提供触发电压，V1继续导通，灯泡继续亮，当C1两端电压低于0.7V时， V1控制极失去有效的触发电压，此时V1阳极的脉动电流到0点时，与阴极电压相等而关断，灯泡熄灭，这就是单向可控硅的“过0关断”。

调整R2的阻值，使C1有效放电时间达到40～60秒钟最好。

图三电路多了一只用三极管组成的反相器，利用C1充电时间做灯泡点亮的延时时间。

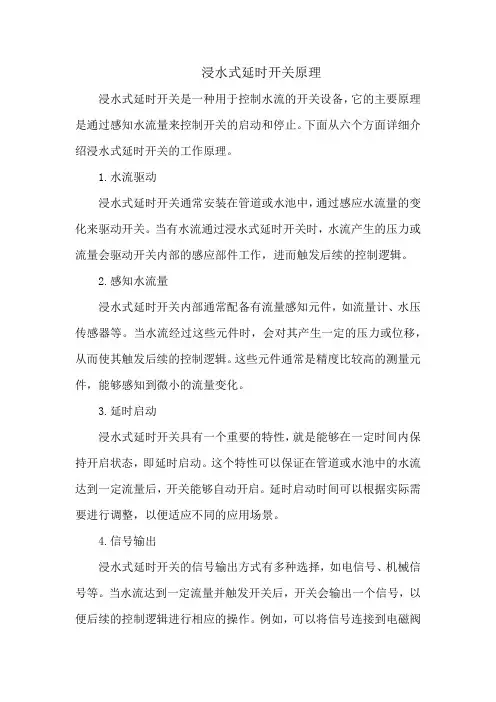

浸水式延时开关原理浸水式延时开关是一种用于控制水流的开关设备，它的主要原理是通过感知水流量来控制开关的启动和停止。

下面从六个方面详细介绍浸水式延时开关的工作原理。

1.水流驱动浸水式延时开关通常安装在管道或水池中，通过感应水流量的变化来驱动开关。

当有水流通过浸水式延时开关时，水流产生的压力或流量会驱动开关内部的感应部件工作，进而触发后续的控制逻辑。

2.感知水流量浸水式延时开关内部通常配备有流量感知元件，如流量计、水压传感器等。

当水流经过这些元件时，会对其产生一定的压力或位移，从而使其触发后续的控制逻辑。

这些元件通常是精度比较高的测量元件，能够感知到微小的流量变化。

3.延时启动浸水式延时开关具有一个重要的特性，就是能够在一定时间内保持开启状态，即延时启动。

这个特性可以保证在管道或水池中的水流达到一定流量后，开关能够自动开启。

延时启动时间可以根据实际需要进行调整，以便适应不同的应用场景。

4.信号输出浸水式延时开关的信号输出方式有多种选择，如电信号、机械信号等。

当水流达到一定流量并触发开关后，开关会输出一个信号，以便后续的控制逻辑进行相应的操作。

例如，可以将信号连接到电磁阀或其他控制设备上，以控制水流的开启和关闭。

5.防误启动为了防止浸水式延时开关的误启动，通常会采取一些措施。

首先，感应部件的灵敏度可以进行调整，以便适应不同的水流速度和环境干扰。

其次，可以通过设置过滤器等方式来避免杂物等对感应部件产生干扰。

此外，可以在控制逻辑中加入防误启动算法，以避免由于异常情况导致的误启动。

6.状态反馈浸水式延时开关通常具有状态反馈功能，即能够将自身的状态信息反馈给用户或控制系统。

例如，可以提供一个可视化窗口或LED灯，以便用户观察开关的状态。

也可以通过数字或模拟信号将开关的状态信息传输给控制系统，以便进行集中管理和控制。

状态反馈功能方便用户及时发现异常情况并进行处理，同时也有利于提高整个系统的自动化水平和控制精度。

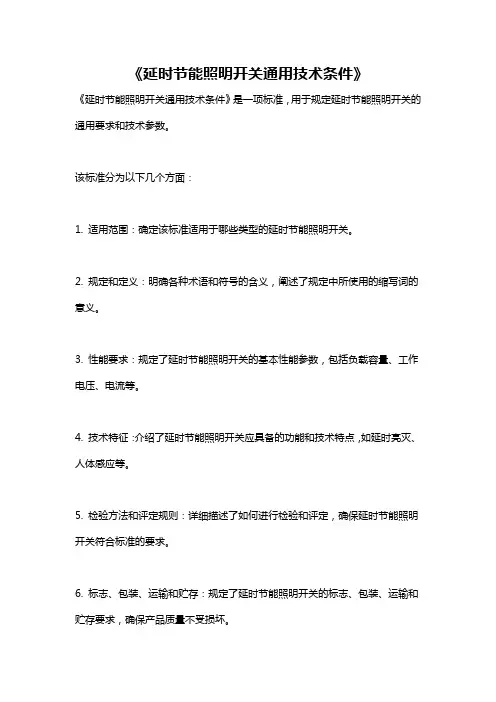

《延时节能照明开关通用技术条件》
《延时节能照明开关通用技术条件》是一项标准，用于规定延时节能照明开关的通用要求和技术参数。

该标准分为以下几个方面：
1. 适用范围：确定该标准适用于哪些类型的延时节能照明开关。

2. 规定和定义：明确各种术语和符号的含义，阐述了规定中所使用的缩写词的意义。

3. 性能要求：规定了延时节能照明开关的基本性能参数，包括负载容量、工作电压、电流等。

4. 技术特征：介绍了延时节能照明开关应具备的功能和技术特点，如延时亮灭、人体感应等。

5. 检验方法和评定规则：详细描述了如何进行检验和评定，确保延时节能照明开关符合标准的要求。

6. 标志、包装、运输和贮存：规定了延时节能照明开关的标志、包装、运输和贮存要求，确保产品质量不受损坏。

《延时节能照明开关通用技术条件》是一个重要的行业标准，它可以指导和规范延时节能照明开关的设计、生产和使用，保证产品质量和性能的稳定性，同时也可以提高能源利用率，减少能源浪费。
