直流电阻测试仪的测量方法与步骤一、变压器直流电阻测试仪的测量方法测量直流电阻是变压器试验中的一个重要项目。
通过测量，可以检查出设备的导电回路有无接触不良、焊接不良、线圈故障及接线错误等缺陷。
在中、小型变压器的实际测量中，大多采用直流电桥法，当被试线圈的电阻值在1欧以上的一般用单臂电桥测量，1欧以下的则用双臂电桥测量。
在使用双臂电桥接线时，电桥的电位桩头要靠近被测电阻，电流桩头要接在电位桩头的上面。
测量前，应先估计被测线圈的电阻值，将电桥倍率选钮置于适当位置，将非被测线圈短路并接地，然后打开电源开关充电，待充足电后按下检流计开关，迅速调节测量臂，使检流计指针向检流计刻度中间的零位线方向移动，进行微调，待指针平稳停在零位上时记录电阻值，此时，被测线圈电阻值=倍率数×测量臂电阻值。
测量完毕，先开放检流计按钮，再放开电源开关。
二、变压器直流电阻测试仪测试步骤1.接线：把被测试品通过电缆与本机的测试接线柱连接，连接牢固，同时把地线接好。
2.电流选择：打开电源开关(开关上I为开，O为关)同时显示屏上会显示最小电流值40A，这时可通过选择键对所测试品预置电流进行选择，每按一下选择键，显示屏上会滚动出现各电流值，、10A、20A、40A。
测试：当选择好电流后，按下确认键，就开始测试，表头同时指示所选电流值。
3.当按下确认键后，显示屏上显示“正在充电”，过几秒钟之后，显示“正在测试”，这时说明已充电完毕。
进入测试状态，几秒后，就会显示所测阻值。
测试完毕后，按“复位”键，变压器直流电阻测试仪电源将与绕组断开，同时放电，音响报警，电流表回到零位，这时显示屏回到初始状态，放电音响结束后，可重新接线，进行下次测量或拆下测试线与电源线结束测量。
用多种方法测量直流电阻一、实验目的1、熟悉各种电学仪器及电路技巧;2、掌握多种方法测量直流电阻3、巩固不确定度的评定方法 二、仪器DH6108赛电桥综合实验仪，直流稳压电源，万用电表，电阻箱，两个待测电阻，千分尺,直流电流表，直流电压表，滑线变阻器，检流计等三、实验原理电阻是电磁学实验工作中的常用元件，可分为高值电阻（兆欧以上）、中值电阻（10欧～兆欧）、低值电阻（10欧以下）。
测量电阻的方法有许多种，常用的如伏安法、电桥法、比较测量方法(电压比等于电阻比)。
（一）伏安法测量电阻的原理（适用于测中值电阻）1、实验线路的比较和选择当电流表内阻为0，电压表内阻无穷大时，下述两种测试电路的测量不确定度是相同的。
图1 电流表外接测量电路 图2 电流表内接测量电路被测电阻的阻值为： IV R =。
但实际的电流表具有一定的内阻，记为R I ；电压表也具有一定的内阻，记为R V 。
因为R I 和R V 的存在，如果简单地用IVR =公式计算电阻器电阻值，必然带来附加测量误差。
为了减少这种附加误差，测量电路可以粗略地按下述办法选择：比较(R/R I )和(R V /R )的大小，比较时R 取粗测值或已知的约值。
如果前者大则选电流表内接法，后者大则选择电流表外接法。
如果要得到测量准确值，就必须按下（1）、（2）两式，予以修正。
即电流表内接测量时，I R IVR -=（1） 电流表外接测量时，VR V I R 11-= （2） 2、测量误差与不确定度的评定实验使用的电压表和电流表的量程和准确度等级一定时，可以估算出U V 、U I ，再用简化公式I R I VR -=计算时的相对不确定度 （3） 式中U R 表示测量R 的不确定度，并非指R 的电压值。
可见要使测量的准确度高，应选择线路的参数使数字表的读数尽可能接近满量程，因为这时的V 、I 值大，U R ／R 就会小些。
当电压表、电流表的内阻值R V 、R I 及其不确定度大小U RI 、U RV 已知时，可用公式(1)、(2)更准确地求得R 的值，相对不确定度由下式求出：电流表内接时：（4） 电流表外接时： （5） 这就知道由公式(1)、(2)来得到电阻值R 时，线路方案和参数的选择应使U R ／R 尽可能最小（选择原则3）。
测量直流电阻的方法直流电阻是指电流稳定为直流时，电路中的元器件对电流的阻碍程度。
测量直流电阻的方法有以下几种：1. 伏安法：伏安法是最常用的测量直流电阻的方法。
该方法基于欧姆定律，通过测量电压和电流，计算出电阻。
操作步骤：首先，将待测电阻与电源连接。
然后，用万用表测量串联电路中的电压和电流值。
通过欧姆定律，电阻值（R）等于电压（V）与电流（I）的比值：R=V/I。
2. 桥法：桥法是一种更精确测量电阻的方法。
其中，绝对测量的标准电阻和待测电阻按特定比例进行比较，从而测量出待测电阻的阻值。
操作步骤：首先，将待测电阻与已知电阻串联接入电桥电路中。
然后，调节电桥中的电位器，使电桥电路平衡（即电桥两端电压为零）。
根据电桥的平衡条件，通过计算电位器电阻的变化量，得出待测电阻的阻值。
3. 波纹计法：波纹计法是测量大阻值电阻的一种方法。
基于面积波纹对电流的积分与待测电阻成正比关系。
操作步骤：首先，将待测电阻与标准电阻串联并接入电路中。
然后，通过固定频率的方波电压输入电路，并使数据记录器自动记录波纹电流的整个波形。
最后，计算波纹电流的面积，并根据标准电阻的阻值推算待测电阻的阻值。
4. 关电路法：关电路法是测量较小电阻值的一种方法。
它利用高灵敏度的电流表（如磁悬浮电流表），通过测量待测电阻的并联回路电流和电压，计算出电阻的值。
操作步骤：首先，将待测电阻与标准电阻并联连接，并接入电路中。
然后，通过高灵敏度电流表测量并联电路中的电流。
最后，根据欧姆定律，电阻值等于电压与电流之比。
5. 数字万用表法：数字万用表法是使用数字万用表来直接读取电阻值的方法。
该方法适用于测量小阻值或较大阻值的电阻。
操作步骤：首先，将待测电阻接入电路中。
然后，选择数字万用表的电阻测量档，并连接测试引线到待测电阻的两端。
最后，读取数字万用表显示的电阻值即可。
总结：测量直流电阻的方法有伏安法、桥法、波纹计法、关电路法和数字万用表法等。
具体选择哪种方法取决于待测电阻的范围和精确度要求。
接触电阻测试方法接触电阻测试是一种常见的电气测试方法，用于检测接触电阻的大小，以确保电路的正常工作。
接触电阻是指电气连接器或接插件中的接触部分的电阻，它直接影响到电流的通畅和信号的传输。
因此，正确的接触电阻测试方法对于保障电路的可靠性和稳定性至关重要。
首先，进行接触电阻测试之前，需要准备好相应的测试仪器。
常用的接触电阻测试仪包括接触电阻测试仪、万用表、示波器等。
在选择测试仪器时，需要根据具体的测试要求和被测对象的特点来确定。
接下来，进行接触电阻测试时，需要注意以下几点：1. 清洁被测接触部分，在进行接触电阻测试之前，需要确保被测接触部分表面干净，没有氧化层或污垢，以保证测试结果的准确性。
2. 确定测试点，根据实际情况确定需要测试的接触部分，通常选择电气连接器的插座和插头之间的接触部分进行测试。
3. 连接测试仪器，根据测试仪器的要求，正确连接测试仪器到被测接触部分，确保连接良好，避免因连接不良导致测试结果不准确。
4. 进行测试，根据测试仪器的操作说明，进行接触电阻测试。
通常可以通过测试仪器显示的数值来判断接触电阻的大小，也可以通过示波器观察接触部分的波形来判断接触电阻的情况。
5. 分析测试结果，根据测试结果，分析接触电阻的大小是否符合要求，如果接触电阻过大，需要进一步检查接触部分的情况，找出问题并进行处理。
总结，接触电阻测试是一项重要的电气测试方法，正确的测试方法可以有效地保障电路的可靠性和稳定性。
在进行接触电阻测试时，需要注意清洁被测接触部分、确定测试点、正确连接测试仪器、进行测试并分析测试结果。
只有这样，才能确保接触电阻测试的准确性和可靠性，为电路的正常工作提供保障。

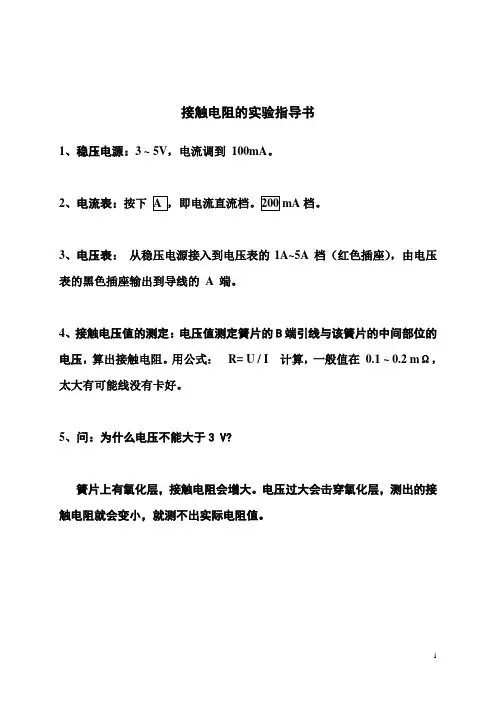

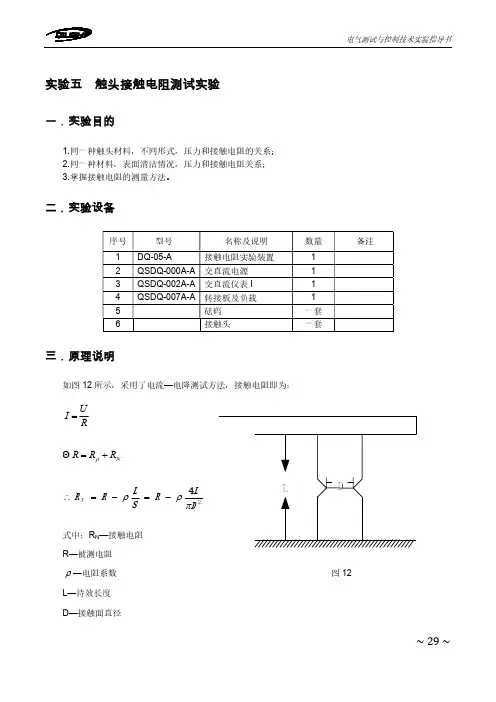

接触电阻的实验指导书
1、稳压电源：3 ~ 5V，电流调到100mA。
2、电流表：按下档。
3、电压表：从稳压电源接入到电压表的1A~5A 档（红色插座），由电压表的黑色插座输出到导线的 A 端。
4、接触电压值的测定：电压值测定簧片的B端引线与该簧片的中间部位的电压，算出接触电阻。
用公式：R= U / I 计算，一般值在0.1 ~ 0.2 mΩ，太大有可能线没有卡好。
5、问：为什么电压不能大于3 V?
簧片上有氧化层，接触电阻会增大。
电压过大会击穿氧化层，测出的接触电阻就会变小，就测不出实际电阻值。
接触电阻测试接线图：
直流电源：电压3—5V，电流100mA(恒流源)。
直流电流表：（实验台中间的仪表）
实验台：
电接触实验原理图：
1、直流电源
2、直流电流表
3、直流电压表
4、试件。
接触电阻测量方法接触电阻是指两个接触物体之间由于接触不良或者表面氧化等原因而产生的电阻。
在电子元器件、电路连接、电气设备等领域中，接触电阻的大小直接影响着电路的性能和设备的稳定性。
因此，准确测量接触电阻是非常重要的。
本文将介绍几种常用的接触电阻测量方法，希望能够帮助大家更好地理解和应用接触电阻测量技术。
1. 万用表测量法。
万用表是一种常用的电工测量仪器，可以用来测量电阻。
在接触电阻测量中，可以使用万用表的电阻档位来测量接触电阻。
具体操作方法是将万用表的两个测试笔分别接触被测接触物体的两端，然后读取万用表上的电阻数值。
需要注意的是，在测量接触电阻时，要确保测试笔与被测接触物体之间的接触良好，以保证测量结果的准确性。
2. 四线法测量法。
四线法是一种常用的精密电阻测量方法，适用于测量低阻值的接触电阻。
四线法的原理是通过两对测试线，一对用于加电流，另一对用于测量电压，从而消除了测试线电阻对测量结果的影响。
在实际测量中，可以使用专门的四线法测量仪器，按照仪器说明书上的操作步骤进行测量。
四线法测量精度高，适用于对接触电阻精度要求较高的场合。
3. 接触电阻测试仪测量法。
接触电阻测试仪是一种专门用于测量接触电阻的仪器，具有测量速度快、操作简便、精度高等特点。
在使用接触电阻测试仪进行测量时，只需要将测试仪的测试夹具夹住被测接触物体，然后按下测试按钮即可完成测量。
接触电阻测试仪通常还具有数据存储、打印输出、数据分析等功能，能够满足不同场合的测量需求。
4. 热敏电阻法测量法。
热敏电阻法是一种利用热效应来测量接触电阻的方法。
具体操作是将一定电流通过被测接触物体，使其产生热量，然后利用热敏电阻或红外线测温仪等设备测量接触物体的温度变化，从而计算出接触电阻。
热敏电阻法测量接触电阻的原理简单，但需要注意控制电流大小和测温精度，以确保测量结果的准确性。
5. 超声波法测量法。
超声波法是一种利用超声波在材料中传播的速度来测量接触电阻的方法。
直流电阻测量9.熟悉直流电阻测试的目的、测试方法和测试时的注意事项。
一、测量直流电阻的意义有些电气设备具有线圈等导电回路，例如发电机、电动机、变压器等。
这些线圈的导线都包有绝缘，在制造过程中可能存在质量问题。
例如导线连接接头焊接不良，或者存在匝间短路，也可能线圈的引出线与接线端子的连接拧得不紧。
如果存在这些缺陷，电气设备投入运行时，可能很快发生事故；也可能在运行一段时间后，由于过负荷等原因，产生局部过热，最终导致设备事故。
测量这些设备导电回路的直流电阻，就是为了及时发现线圈等导电回路的隐患，防止不合格的设备投入运行。
此外，断路器等开关设备的触头闭合不严，或者引接线的接触不良，在长期通过大电流时由于接触电阻过大而局部过热，最后导体熔化造成事故。
对这些设备导电回路测量直流电阻就是为了校验开关触头是否接触良好，引接线的连接是否紧固，防止运行中接触点产生过热引起事故。
二、直流电阻测试方法1.直流压降法电流、电压表法又称直流压降法，其原理是在被测电路中通以直流电流，测量两端压降，根据欧姆定律计算出被测电阻。
图3-16为直流压降法测量直流电阻原理接线图。
图中R某为被测电阻，I为测量电流，U为测量电压。
根据欧姆定律R某＝U／I。
由于电流表和电压表都存在内阻，对测量结果会造成影响，引起误差。
因此在计算电阻时，应把电流表和电压表的内阻考虑进去。
设电流表的内阻为rA，电压表的内阻为rv。
（1）采用图3-16（a）所示接线方式时R某U（3-19）UIrV式中R某——被测直流电阻，Ω；U——电压表指示的电压，V；I——电流表指示的电流，A；rV——电压表的内电阻，Ω。
（2）采用图3-16（b）所示接线方式时R某UIrA（3-20）I式中rA——电流表的内电阻，Ω。
图3-16（a）所示测量方法中，电流表中流过的电流包括两部分，其中主要部分是流过被测电阻R某的电流，另有一很小的电流是流过电压表的电流。
对于同一块电压表，电源电压不变，流过的电流也不变。

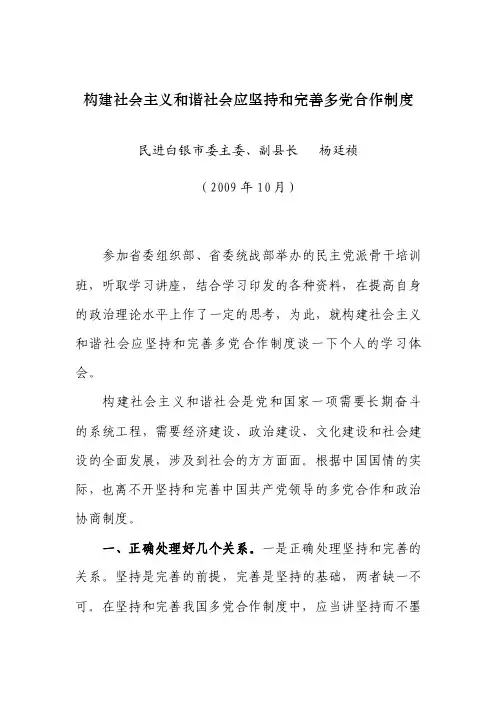

构建社会主义和谐社会应坚持和完善多党合作制度民进白银市委主委、副县长杨廷祯（2009年10月）参加省委组织部、省委统战部举办的民主党派骨干培训班，听取学习讲座，结合学习印发的各种资料，在提高自身的政治理论水平上作了一定的思考，为此，就构建社会主义和谐社会应坚持和完善多党合作制度谈一下个人的学习体会。
构建社会主义和谐社会是党和国家一项需要长期奋斗的系统工程，需要经济建设、政治建设、文化建设和社会建设的全面发展，涉及到社会的方方面面。
根据中国国情的实际，也离不开坚持和完善中国共产党领导的多党合作和政治协商制度。
一、正确处理好几个关系。
一是正确处理坚持和完善的关系。
坚持是完善的前提，完善是坚持的基础，两者缺一不可。
在坚持和完善我国多党合作制度中，应当讲坚持而不墨守成规，讲完善而不动摇根本，要在坚持中日臻完善，在完善中促进坚持。
二是正确处理领导与民主的关系。
政党制度效能发挥大小，在很大程度上取决于对两者关系处理恰当的程度。
要把坚持中国共产党领导和发扬社会主义民主作为两条主线，一方面以正确的领导保证民主的切实实现和不断扩大；另一方面以民主的充分发扬和有序地进行保证领导的科学和正确，使领导与民主有机结合，互相促进。
三是正确处理执政党与参政党的关系。
多党合作制度的基本特点是“共产党领导，多党派合作；共产党执政，多党派参政。
”共产党是执政党，民主党派是参政党，这种合作型的政党关系是党际合作文明的重要体现。
在执政党与参政党之间，共产党包括领导应要有“雅量”。
要有海纳百川的胸怀，扩大各界人士有序地政治参与，拓宽社会利益的表达渠道；要充分发扬民主，广开路，广求良策，把发展民主团结、生动活泼、安定和谐的政治局面与执政兴国的具体实践紧密结合。
同时，参政党各民主党派成员也要有“胆量”，要从国家和民族的整体利益出发，围绕发展要务，履行民主监督和参政议政职能，要勇于坚持正确的意见，既做共产党的挚友，又做共产党的谏友。
在执政和参政的过程中，中国共产党和各民主党派要互相尊重，平等相待，民主协商，真诚合作。
接触电阻测量方法接触电阻是指两个电气接触面之间的电阻，它是电气设备中常见的一种电阻。
在电气设备中，接触电阻的大小直接影响着设备的电气性能和安全性能。
因此，准确测量接触电阻是非常重要的。
本文将介绍几种常见的接触电阻测量方法，以便读者能够更好地理解和掌握接触电阻的测量技术。
1. 电桥法。
电桥法是一种常见的接触电阻测量方法。
它利用电桥原理来测量接触电阻的大小。
在测量时，需要使用专门的接触电阻测量电桥，将待测接触电阻与标准电阻相连，通过调节电桥的平衡，可以得到接触电阻的准确数值。
2. 电流法。
电流法是另一种常用的接触电阻测量方法。
在这种方法中，通过施加一定的电流，利用欧姆定律来计算接触电阻的大小。
在实际测量中，可以使用万用表或者专门的接触电阻测量仪器来进行测量。
3. 温升法。
温升法是一种间接测量接触电阻的方法。
在这种方法中，通过施加一定的电流，观察接触电阻的温升情况，根据温升的大小来推算接触电阻的数值。
这种方法需要考虑到环境温度的影响，因此在实际应用中需要进行修正计算。
4. 红外线测温法。
红外线测温法是一种非接触的接触电阻测量方法。
通过使用红外线测温仪，可以直接测量接触电阻的温度变化，根据温度变化来推算接触电阻的数值。
这种方法无需直接接触待测电气设备，能够提高测量的安全性和便捷性。
5. 振动法。
振动法是一种通过施加机械振动来测量接触电阻的方法。
在这种方法中，通过施加一定的振动频率和幅度，观察接触电阻的变化情况，根据振动的影响来推算接触电阻的大小。
这种方法需要考虑到振动对电气设备的影响，因此在实际应用中需要谨慎操作。
总结。
接触电阻的测量方法多种多样，每种方法都有其适用的场合和注意事项。
在实际应用中，需要根据具体情况选择合适的测量方法，并注意测量的准确性和安全性。
希望通过本文的介绍，读者能够更好地理解和掌握接触电阻的测量技术，为电气设备的维护和管理提供参考。
