丰田5a发动机自诊断系统的使用方法
丰田5A发动机自诊断系统的使用方法如下：
1. 确定要诊断的车系，并选择对应的汽车故障诊断仪插头。
市面上多为OBD2和带有CAN的OBD2插头，不同车系对应不同的插头。
2. 将插头插到车辆对应的诊断接口处，一般大部分是在方向盘下面左右两侧。
3. 打开点火开关到ON挡，再打开诊断仪，选择相应的车型进行汽车诊断，并选择相应的发动机型号。
4. 选择发动机系统，读取故障码，就可以看出该车目前存在的一些故障信息。
如果检查不出故障码，可以选择读取数据流，查看数据的变化再对照维修书。
5. 诊断维修后清除故障码，启动发动机再进行读取故障码，看是否被清除了。
如需获取更多丰田5A发动机自诊断系统的使用方法，可以查阅丰田5A发
动机的维修手册或咨询丰田汽车的技术人员或维修人员。
![[教学研究]丰田5A-FE发动机的整体拆装](https://img.taocdn.com/s1/m/edd5af80360cba1aa811daff.png)
[教学研究]丰田5A-FE发动机的整体拆装丰田5A-FE发动机的整体拆装一、实验参考课时:二、实验目的及要求在发动机和总成拆装过程中，通过对实物的观察、分析、讨论、综合检验、装配、排故、考核，使学生进一一步熟悉和巩固发动机模块中所学的构造、诊断和维修等知识，并形成整体概念，熟悉发动机拆装步骤及主要零件的检验方法:通过对发动机的拆装后，起动发动机，使学生有一定的成就感，进一步提高学生学习专业课的积极三、实验设备及工量具1、丰田5A-FE发动机4台;2、丰田5A-FE发动机控制台4套;3、电源1台;4、常用与专用工具4套;5、汽车专用诊断仪2台;6、发动机内窥镜1套;7、各式量具25套。
四、试验内容发动机解体(以丰田5A-FE发动机为例)，解体前认真观察发动机外部各总成、主要零部件的名称、安装位置、连接关系、它们位于哪个机构、哪个系统。
五、实验操作及步骤(一)5A-FE发动机的拆卸1、拆下油底壳的放油螺丝，将发动机内的机油放出;2、拆下各分缸高压线，拆下固定分电器的两颗螺栓，取下分电器总成;3、拆下气门室盖上两条发动机曲轴箱通风管;4、将发电机皮带防护罩拆下;5、将水泵皮带轮的紧固螺栓松开，拆下发电机，取下发电机皮带;6、拆下水泵的皮带轮;7、拆下排气管下方与气缸盖相连的螺母; 8、拆下发动机的机油尺及松开水泵进水口; 9、拆下气门室盖上的螺钉与垫片，取下气门室盖; 10、拆下正时皮带上罩(3号皮带罩); 11、将排气凸轮轴前方的正时齿轮螺母松开;(但暂时不要拆下)12、转动曲轴对一缸上止点记号，检查原有的安装的情况;注意:曲轴皮带轮的记号与正时皮带罩的上止点记号，凸轮轴正时齿轮与排气凸轮轴承盖上的记号。
13、拆下正时皮带下罩(1号皮带罩)的防尘橡胶片;14、松开张紧轮的坚固螺栓，暂时将张紧轮推向前方固定，松开正时皮带;15、拆下进气凸轮轴的第一道轴承盖，转动凸轮轴; 16、用一颗6?20?1的螺栓将进气凸轮上的付斜齿轮与主斜齿轮相连;17、拆下进气与排气凸轮轴的各个轴承盖; 注意:拆卸轴承盖时应注意保持整个凸轮轴的平衡，故同时松开每个轴承盖上的螺栓;拆卸双头螺栓使用10,套筒，棘轮扳手，拆卸单头螺栓则使用10,丁字杆;18、依次取下各个气门挺杆;注意:每一个挺杆都不能够搞乱，各气门挺杆顶端有不同厚度调整气门脚间隙垫片。
丰田5A-FE发动机使用说明与部分参数附件：丰田5A-FE发动机使用说明与部分参数一、汽油机的技术规格型号：5A-FE 型式：直列四缸，水冷，双顶置凸轮轴，16汽门机构，齿带及齿轮驱动，屋脊型燃烧室。
电控系统型式电控燃油喷射系统EFI，开环控制及闭环控制两种。
流量控制：速度密度方式（D－J）；电子点火系统ESA；带爆震传感器怠速控制系统ISC。
气缸数: 4 缸径X行程(mm×mm):78.7×69.0。
排气量: 1-3-4-2 压缩比: 9.3 怠数转速(r/min): 700±50。
点火正时：怠速时上止点前10±2°(TE1与E1端子接通时)。
气门间隙进气(mm)：0.02±0.05(冷态) 排气(mm)：0.03±0.05。
额定功率(kW/r/min)(NET) 63/6000 最大矩扭(N·m/r/min)(NET)110/5200±200。
全负荷最低燃油消耗率(g/kW·h)≤280。
燃油牌号(RON) 90号以上汽油闭环控制发动机必须使用无铅汽油。
润滑方式：压力与飞溅复合式。
机油规格：SAE 10W-30 API质量等级：SG级以上。
机油容量(L)： 3.5(干式充满) 冷却方式：强制循环水冷。
发动机质量(Kg)：111±2(不带起动机，有机油，无水，带线速，带离合器) 外型尺寸(长X宽X高)(mm×mm×mm):670×589×644。
怠速排放CO(%) ≤2.5HC(ppm) ≤600。
二、主要检查项目与调整参数 2014年执业医师资格考试医学综合笔试临床执业医师口腔执业医师中医执业医师 1、发电机，水泵皮带松紧度：98N压力下新皮带挠度7～9mm，使用过的皮带挠度11.5～13.5mm . 2、气门间隙(mm)：进气0.02±0.05,(冷态下) 排气0.03±0.05.3、火花塞间隙(mm): 0.7～1.0. 4、怠速转速(r/min): 700±50. 5、点火正时：怠速(转速700±50r/min)时，上止点前10±2°(T与E1端子接通时) 。
丰田发动机系列及参数标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]丰田车系5A-FE 直列四缸1.5L 16气门DOHC 威驰 9.8 68/6000 124/32008A-FE 直列四缸1.3L 16气门DOHC 威驰 9.3 64/6000 110/3200丰田5A FE发动机目前国内天津一汽04年至05年1ZZ-FE 直列四缸1.8L 16气门DOHC、DIS（含铅汽油）花冠 9.5 94/6000 162/44003ZZ-FE 直列四缸1.6L 16气门DOHC、VVT-i、DIS（无铅汽油） 10.5 81/6000 146/44001NZ-FE 直列四缸1.5L 16气门DOHC、VVT-i、DIS（无铅汽油）威驰花冠2NZ-FE 直列四缸1.3L 16气门DOHC、DIS（含铅汽油）威驰花冠1MZ-FE V型6缸 3.0L 24气门 DOHC， 10.5 188/5200 203/4400 佳美94年后1AZ-FE 直列四缸2.0L 16气门 DOHC、VVT-i、DIS、ETCS-I 凯美瑞、RAV4 9.8 108/6000 190/60002AZ-FE 直列四缸2.4L 16气门 DOHC、VVT-i、DIS、ETCS-I 凯美瑞大霸王RAV4 9.8 123/6000 224/40002TR-FE 直列4缸 2.7L 双凸轮轴16气门（VVT-i）霸道、海狮1GR-FE V型六缸 4.0L 霸道、兰德酷路泽（第七代陆地巡洋舰）2GR-FE V型六缸 3.5L 24气门DOHC、双VVT-i、DIS、ACIS、ETCS-i 新款凯美瑞 10.8 204/6200 346/4700/3GR-FE V型六缸 3.0L 24气门DOHC、双VVT-i、DIS 2005款皇冠、锐志 10.5170/6200 300/44005GR-FE V型六缸 2.5L 24气门DOHC、双VVT-i、DIS 锐志 10.0 145/6200 242/44001FZ-FE 直列六缸4.5L 陆地巡洋舰（第六代）2UZ-FE V型八缸 4.7L 兰德酷路泽（第七代陆地巡洋舰）1NZ-FXE 1.5升 4缸直列双凸轮轴16气门1ZR-FE 1.6L DOHC 16气门 Dual-VVT-I 卡罗拉 10.2 92kW/6000 157/42002ZR-FE 1.8L DOHC 16气门 Dual-VVT-I 卡罗拉 10.0 98kW/6100 174/40002ZR-FAE 1.8L DOHC 16气门 Dual-VVT-I Valvematic 卡罗拉10.0 110kW/6100 179/40003ZR-FE 2.0L DOHC 16气门 Dual-VVT-I 10.0 105kW/5600 194/3900 Dual-VVT-I 3ZR-FAE 2.0L DOHC 16气门 Dual-VVT-I Valvematic 116kW/6200 195/4400 2007年4ZR-FE 1.6L 96.7kW Dual-VVT-i4Zr是丰田08年最新研发的发动机，ZR系列是丰田最新研究发动机之一。

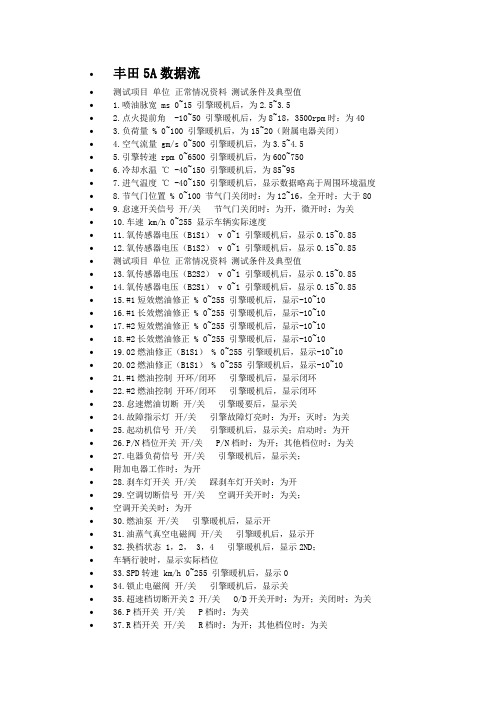

∙丰田5A数据流∙测试项目单位正常情况资料测试条件及典型值∙ 1.喷油脉宽 ms 0~15 引擎暖机后，为2.5~3.5∙ 2.点火提前角 -10~50 引擎暖机后，为8~18，3500rpm时：为40 ∙ 3.负荷量 % 0~100 引擎暖机后，为15~20（附属电器关闭）∙ 4.空气流量 gm/s 0~500 引擎暖机后，为3.5~4.5∙ 5.引擎转速 rpm 0~6500 引擎暖机后，为600~750∙ 6.冷却水温℃ -40~150 引擎暖机后，为85~95∙7.进气温度℃ -40~150 引擎暖机后，显示数据略高于周围环境温度∙8.节气门位置 % 0~100 节气门关闭时：为12~16，全开时：大于80 ∙9.怠速开关信号开/关节气门关闭时：为开，微开时：为关∙10.车速 km/h 0~255 显示车辆实际速度∙11.氧传感器电压（B1S1） v 0~1 引擎暖机后，显示0.15~0.85∙12.氧传感器电压（B1S2） v 0~1 引擎暖机后，显示0.15~0.85∙测试项目单位正常情况资料测试条件及典型值∙13.氧传感器电压（B2S2） v 0~1 引擎暖机后，显示0.15~0.85∙14.氧传感器电压（B2S1） v 0~1 引擎暖机后，显示0.15~0.85∙15.#1短效燃油修正 % 0~255 引擎暖机后，显示-10~10∙16.#1长效燃油修正 % 0~255 引擎暖机后，显示-10~10∙17.#2短效燃油修正 % 0~255 引擎暖机后，显示-10~10∙18.#2长效燃油修正 % 0~255 引擎暖机后，显示-10~10∙19.02燃油修正（B1S1） % 0~255 引擎暖机后，显示-10~10∙20.02燃油修正（B1S1） % 0~255 引擎暖机后，显示-10~10∙21.#1燃油控制开环/闭环引擎暖机后，显示闭环∙22.#2燃油控制开环/闭环引擎暖机后，显示闭环∙23.怠速燃油切断开/关引擎暖要后，显示关∙24.故障指示灯开/关引擎故障灯亮时：为开；灭时：为关∙25.起动机信号开/关引擎暖机后，显示关；启动时：为开∙26.P/N档位开关开/关 P/N档时：为开；其他档位时：为关∙27.电器负荷信号开/关引擎暖机后，显示关；∙附加电器工作时：为开∙28.刹车灯开关开/关踩刹车灯开关时：为开∙29.空调切断信号开/关空调开关开时：为关；∙空调开关关时：为开∙30.燃油泵开/关引擎暖机后，显示开∙31.油蒸气真空电磁阀开/关引擎暖机后，显示开∙32.换档状态 1，2， 3，4 引擎暖机后，显示2ND；∙车辆行驶时，显示实际档位∙33.SPD转速 km/h 0~255 引擎暖机后，显示0∙34.锁止电磁阀开/关引擎暖机后，显示关∙35.超速档切断开关2 开/关 O/D开关开时：为开；关闭时：为关∙36.P档开关开/关 P档时：为关∙37.R档开关开/关 R档时：为开；其他档位时：为关∙38.4TH/前进档开/关 4TH档时：为开；其他档位时：为关∙39.2档开关开/关 2档时：为开；其他档位时：为关∙40.LOW档开关开/关 LOW档时：为开；其他档位时：为关∙41.SLT电磁阀开/关引擎暖机后，显示开∙42.故障码开/关显示引擎故障码个数∙43.检查模式开/关引擎暖机后，显示关∙44.空调信号开/关空调开关开时：为开。
丰田车系5A-FE直列四缸１．5L 16气门DOHC 威驰9、8 68/60０0 1２4/32008A-FE 直列四缸1.3L 16气门DOHC 威驰9、3 64/60０0 110/3200 丰田５A FE发动机目前国内天津一汽04年至05年1ZZ－ＦE 直列四缸１.8L 1６气门ＤOHＣ、DＩS(含铅汽油)花冠9、5 94／６0００1６2／44003ＺZ-FE 直列四缸1。
６L 1６气门ＤOHC、ＶＶT—i、DIS（无铅汽油）10、581/6000 １４6/4４00１NZ—FE 直列四缸1．５L 16气门ＤOHＣ、VVT-i、DIS(无铅汽油)威驰花冠2NZ-FＥ直列四缸1。
3Ｌ１６气门ＤOHC、DIＳ（含铅汽油) 威驰花冠1MZ—FＥV型6缸3.０L 24气门DOHC, 1０、5 188／5２00 203/４400佳美94年后１AZ—FＥ直列四缸2.0Ｌ16气门DOHC、ＶVT—ｉ、DIS、ETCS—Ｉ凯美瑞、 RAV４9、8 108/6０00 1９０/60002AＺ—FＥ直列四缸2.4Ｌ16气门DOHC、VVＴ—i、DIS、ETＣS-I 凯美瑞大霸王 RＡＶ4 9、8 123/6０00 224/40002TR-FE 直列4缸 2.７Ｌ双凸轮轴16气门(VＶＴ—ｉ) 霸道、海狮1GＲ—FE V型六缸4。
０L霸道、兰德酷路泽(第七代陆地巡洋舰)2ＧR-FＥＶ型六缸 3.5L 2４气门DOHC、双ＶＶＴ—i、ＤIS、ACIS、ETCS－i 新款凯美瑞10、８20４/6２0０３４6/4７00/3GR-FE V型六缸3。
０L 24气门ＤOHＣ、双VVT—i、ＤIS 20０5款皇冠、锐志１0、5 17０/6200３0０/44005GＲ-FＥV型六缸2。
5L 24气门DOＨC、双VVT－i、DIS锐志10、0 145／6200 ２4２/4４0０１FＺ-FE 直列六缸４。
５L 陆地巡洋舰（第六代)2UＺ—FE V型八缸4。
汽车发动机电控技术主编：朱涛副主编：张继锋龙志军主审：翁绍捷2010.02汽车发动机电控技术课题七丰田电控发动机组成和原理项目一丰田电控发动机介绍一、丰田发动机整体介绍丰田车型采用的发动机种类很多，常见的发动机有4A-FE、5A-FE、7A-FE、1ZZ-FE、5S-FE、1MZ-FE、2JZ-GE、1UZ-FE，排量从1.0 L到4.0 L，发动机的基本参数见表7—1—1。
汽车发动机电控技术发动机名称应用车型排量发动机形式4A-FE COROLLA 1.6L直列4缸5A-FE VIOS、VELA 1.6L直列4缸7A-FE COROLLA 1.8L直列4缸1ZZ-FE COROLLA(1998年以后) 1.8L直列4缸5S-FE CAMRY 2.2L直列4缸1MZ-FE CAMRY、LEXUS ES300 3.0L V型6缸2JZ-GE CROWN 3.0L V型6缸1UZ-FE LEXUS LS400 4.0L V型8缸2GR-FSE LEXUS GS450h 3.456 L V型6缸2UR-FSE LEXUS LS600 4.969L V型8缸表7—1—1 丰田发动机的基本参数汽车发动机电控技术1、丰田5A-FE发动机5A-FE电控发动机是丰田汽车公司在中小型车上广泛采用的发动机，是由微型计算机控制的综合型发动机：(1)发动机油耗低，平均时速60 km/h的条件下油耗为5 L/100km(2)属于D型EFI发动机，通过进气压力传感器检测发动机进气量(3)高压点火采用传统点火模式，高压包和点火模块装于一体，安装在分电器内。
(4)汽油喷射采用分组喷射方式，空燃比的控制精度高。
(5)采用旋转滑阀控制怠速控制系统，工作可靠。
(6)采用OBD-Ⅱ第二代随车故障自诊断系统。
(7)发动机清洁低公害，尾气排放达到欧洲尾气排放Ⅲ号标准。
汽车发动机电控技术汽车发动机电控技术1、丰田5A-FE发动机5A-FE型发动机的主要技术参数5A-FE型发动机的主要技术参数项目参数项目参数发动机型号5A-FE点火顺序1—3—4—2气缸型式直列4缸双顶置凸轮轴16气门点火正时上止点前10°排量(L) 1.498曲轴旋转方向顺时针活塞行程数4燃烧室多球形最大功率(kw)68(6000 r/min)散热器管带式最大转矩(N·m)124风扇电动风扇怠速(r/min)800风扇电动机关闭温度83℃以下燃油型号90#以上风扇电动机起动温度90℃以上表7—1—2 丰田5A-FE发动机的技术参数2、LS400车型1UZ-FE发动机1UZ-FE发动机用于丰田公司的高档轿车LS400，它代表了丰田公司的先进技术。
维修手册附录丰田5A-FE／8A-FE发动机机械部分维修手册目录：一．部分发动机总成·2（一）组件··2（二）大修··5二．气缸盖总成·47（一）组件··47（二）大修··47三．气缸体总成·69（一）组件··69（二）大修··69一．部分发动机总成(5A - FE/8A - FE) （一）组件（二）大修1．拆下火花塞2．拆下通风阀分总成(a) 拆下通风阀。
(b) 拆下垫片。
3．拆下气门室盖分总成(a) 拆下加油盖。
(b) 拆下4个螺母，4个密封垫和气门室盖。
4．拆下2号正时链条或皮带罩(a) 拆下4个螺栓和2号正时皮带罩。
5．拆下曲轴齿轮或皮带轮罩分总成。
(a) 拆下2个螺栓和曲轴齿轮罩。
6．将1号气缸设定在上止点，压缩位置(a) 转动曲轴皮带轮，将皮带轮槽口对准1号正时皮带罩上的正时标记“O”。
(b) 检查曲轴正时皮带轮的“K”标记与轴承盖的正时标记对准。
否则，转动曲轴一周(3600)。
7．拆下凸轮轴皮带轮(a) 使用SST拆下皮带轮螺栓。
SST 09213 - 54015, 09330 - 00021 (90105 - 08076)(b) 使用SST拆下曲轴皮带轮。
SST 09950 - 50013 (09951 - 05010, 09952 - 05010 09953 - 05020, 09954 - 05021)8．拆下正时链条或皮带罩分总成(a) 拆下3个螺栓和正时皮带罩。
9．拆下正时皮带导轮10.拆下惰轮张紧弹簧(a) 旋松惰轮安装螺栓。
(b) 拆下张紧弹簧。
11.拆下正时皮带提示：如果重复使用正时皮带，在皮带上画一个方向箭头f按发动机旋转的方向），并如图所示在皮带轮和皮带上做出定位标记。
(a) 拆下正时皮带。
12.拆下1号正时皮带惰轮分总成。
