第一章建筑设计1设计任务1.1 设计原始资料1.1.1工程概况某市拟兴建7层住宅楼，建筑面积5106.26m2，设计使用年限为50年，拟建办公楼所在地土为Ⅱ类土，地面粗糙度为B类。

1.1.2 自然条件地质条件：杂填土：γ1=16KN/m3、粘土：γ2=27.2KN/m3；水文资料：最高地下水位距地面为2.5m，最低地下水位距地面5m；气象资料：常年风向：东北；抗震设防：7度；抗震等级：三级；务及要求屋面活荷载：2KN/m楼面活荷载：2KN/m基本雪压：0.35KN/m地基基础安全等级为：乙级。

1.2 建筑设计任务及要求建筑层数：七层建筑面积：4000-5000平方米。

结构形式：现浇钢筋砼框架结构、钢筋砼条形基础。

使用要求：两室两厅 70～100 m2/套（顶层复式）两室两厅 100～120 m2/套（顶层复式）三室两厅 120～150 m2/套（顶层复式）1.3 结构设计任务及要求要求该结构为横向框架承重和现浇式肋型楼盖，钢筋混凝土结构。

第2章建筑设计总说明2.1 平面设计2.1.1 平面布置平面布置按照业主的使用要求，在每一单元布置一个宽度为2.4m的楼梯，每种户型设卫生间、厨房、客厅、卧室，具体的布置可见平面图。

2.1.2 柱网布置柱网布置按布置灵活的原则，具体可见结构平面图。

2.2 剖面设计2.2.1 房间各部分高度净高和层高：房间净高为2.9m，层高为3.0m。

室内外高差：室内外高差为450mm.。

窗平台离楼板1000mm。

窗，门尺寸布置见门窗表（建筑图中）2.2.2 屋面构造说明屋面为平屋面，自上而下分别为：20mm水泥砂浆找平层120~140mm水泥蛭石保温层100mm钢筋混凝土。

15mm厚纸筋抹灰2.2.3 楼面构造说明20mm水泥砂浆100mm钢筋混凝土板15mm厚纸筋抹灰2.3 墙体构造设计外墙：370mm厚粘土空心砖，两侧墙面均为20mm抹灰。

内墙：240mm厚粘土空心砖，两侧均为20mm厚抹灰。

摘要m，建设地点在贵阳市，抗毕业设计题目为贵阳市中学教学楼结构设计，建筑面积55172震设防烈度为6度;上部结构采用钢筋混凝土框架结构，框架抗震等级为三级；基础采用柱下独立基础。

毕业设计包括建筑设计、结构设计两部分。

结构设计是重点。

结构设计内容包括：构件截面尺寸的确定、竖向和水平荷载计算、框架内力及侧移计算、内力组合、框架梁柱截面配筋以及楼板、楼梯和基础设计。

严格按有关结构设计规范或规程进行结构设计,并且考虑了抗震计算和有关构造要求。

在计算方法上，水平地震作用采用“底部剪力法”，风荷载和水平地震作用下框架内力计算采用D值法，竖向荷载作用下框架内力计算采用分层法。

结构设计算重点是手算，并利用PKPM软件包中Satwe软件检验手算结果.关键词：教学楼、混凝土、框架结构、内力计算、配筋前言毕业设计是土木工程专业本科教学计划的最后一个重要环节,是对学生综合素质与工程实践能力的一次检验；毕业设计能培养学生综合应用所学的基础课、专业基础课、专业课和相应技能，更能提高学生的综合素质和分析处理工程问题的能力。

m，建筑地点在贵阳市，抗震设防毕业设计为四层教学楼，建筑面积达 55172烈度为6度，上部结构为框架结构，基础为预应力桩。

本题目建筑结构绘图不算很复杂，但结构计算上也有一些难点。

本毕业设计主要分为建筑设计、上部结构设计、下部结构设计、楼板结构设计、楼梯结构设计和分析与总结六大章。

第一章主要是建筑方案与建筑施工图设计说明，第二章是设计的重点，主要是结构方案选型、框架截面尺寸初选、荷载计算、侧移验算、内力分析和组合、框架梁柱配筋计算。

第三、四、五章主要是地基,楼板,楼梯的方案选型、尺寸初选和配筋计算.第六章主要是电算与手算的分析比较。

1 建筑设计1。

1设计资料1。

1。

1工程概况拟在贵阳市新中学教学楼,总建筑面积为5517 m2。

此教学楼为四层现浇钢筋混凝土框架结构,建筑高度为16。

8m。

1。

1。

2设计原始资料1）地段平面：L形，东西长69。

1 绪论1.1 工程概况此工程建于湖北省武汉市，拟建场地地形平坦，平面尺寸为55m³20m；拟建办公楼地上5层，1层层高4.2m，2-5层每层层高3.6m，其中包括办公室、功能室、休息室等。

工程采用框架结构，结构安全等级二级，设计使用年限50年，耐火等级为一级，抗震设防烈度7度，地震分组为第一组，丙类建筑，Ⅱ类建筑场地；室外年均气温16℃，最高气温39.5℃，最低气温-5℃；最大积雪深度为56mm，基本雪压0.25kN/m2；基本风压0.4kN/m2，地面粗糙程度为C类；地基允许承载力为f=240kPa，地面2.5m以下为粘土层，其余为杂k填土；地面水位高度低于地面2.5m。

1.2 设计内容与方法1.2.1 建筑设计1．建筑方案设计根据房屋建筑学、民用建筑设计通则、民用建筑设计防火规范等相关知识进行建筑方案设计，针对工程的使用性质作出具体的设计。

功能分区要细致合理、符合规范，使建筑物发挥出其应有的功能。

2．建筑施工图运用CAD、天正进行绘图，绘出建筑的平、立、剖等图。

1.2.2结构设计1．结构设计内容（1）结构类型的选择，包括结构的布置及柱网尺寸。

（2）估算结构的梁、板、柱的界面尺寸以及材料等级。

（3）荷载计算：包括框架柱侧移刚度计算。

（4）楼、屋面板内力及配筋计算。

（5）水平荷载作用下框架侧移及内力计算、竖向荷载作用下框架内力计算、框架内力组合。

（6）框架梁、柱配筋计算。

（7）基础设计。

（8）绘制结构施工图。

2．结构设计方法（1）荷载计算：荷载计算包括水平荷载与竖向荷载计算：水平荷载包括水平风荷载和水平地震作用；竖向荷载包括恒荷载与活荷载。

（2）水平荷载作用下的框架结构内力计算：水平荷载作用下的框架结构的位移及内力可采用D值法计算。

（3）竖向荷载作用下的框架结构内力计算：一般取平面结构单元，按平面计算简图进行内力分析。

（4）内力计算。

（5）通过内力组合求得梁、柱构件各控制截面的最不利内力设计值并进行必要的调整后，即可对其进行截面配筋计算和采取构造措施。

结构手算书专业：土木工程班级：*******姓名：***指导老师：***采用预制楼板、现浇横向承重框架，抗震设防烈度为 7 度，地震分组为第一组，二类场地，基本风压ω0=0.8KN/2m 。

基本雪压20/35.0m kN s =，地粗糙程度为B 类。

抗震设防烈度按8度(0.2g)，Ⅱ类场地，一组；地基承载力特征值150kPa,不考虑基础深宽修正，基础埋深 2.0m 。

C25混凝土，,/9.112mm N f c =,/27.12mm N f t =8.2,/78.12==c tk E mm N f ×104,/300335HRB /210235HPB /2'22mm N f f mm N f mm N y y y ===级钢筋，；级钢筋；ξb=0.55。

进行框架结构设计。

一、框架计算简图及梁柱截面尺寸 1.计算单元选取框架布置均匀对称，现取一榀框架作为计算单元，单元宽度是7.2m ，计算简图如下：2.（1）恒荷载标准值Gk1)屋面恒载屋面防水、保温、隔热 2.91 KN/m2预制楼板 25×0.12=3.00 KN/m2吊顶 0.12 KN/m2合计 6.03 KN/m22）楼面恒载面层水磨面层 0.65 KN/m2整浇层 35厚细石混凝土 0.84 KN/m2结构层预制楼板 3.00 KN/m2吊顶 0.12 KN/m2合计 4.61 KN/m23）框架横梁自重取梁宽 b=250mm,梁高h=500mm,则有25×0.25×0.50＝3.125（KN/m）4)梁顶线荷载屋面梁： 6.03×7.2+3.125=46.54（KN/m）楼面梁： 4.61×7.2+3.125=36.34（KN/m）(2)竖向活荷载标准值Qk1)屋面活载雪荷载： 0.25 KN/m2 屋面均布活荷载：按不上人,考虑维修荷载,取为 0.7 KN/m2屋面梁活载： 0.7×7.2＝5.04（KN/m）2）楼面活载根据荷载规范，办公楼楼面活载标准值取 2.0 KN/m2 楼面梁活荷载： 2.0×7.2＝14.4（KN/m）3）风荷载标准值Wk基本风压为W=0.35 KN/m2 ,风载体型系数迎风面为0.8,背风面为－0.5,综合为μs=0.8－(－0.5)=1.3。

摘要本设计主要进行了结构方案中框架5轴框架的抗震设计。

在确定框架布局之后，先进行了层间荷载代表值的计算,接着利用顶点位移法求出自振周期，进而按底部剪力法计算水平地震荷载作用下大小，进而求出在水平荷载作用下的结构内力（弯矩、剪力、轴力）。

接着计算竖向荷载（恒载及活荷载）作用下的结构内力，找出最不利的一组或几组内力组合。

选取最安全的结果计算配筋并绘图。

此外还进行了结构方案中的室内楼梯的设计并完成了平台板，梯段板，平台梁等构件的内力和配筋计算及施工图绘制。

关键词：框架，结构设计，抗震设计ABSTRACTThe purpose of the design is to do the anti-seismic design in the longitudinal frames of axis5. When the directions of the frames is determined, firstly the weight of each floor is calculated .Then the vibrate cycle is calculated by utilizing the peak-displacement method, then making the amount of the be got by way of the bottom-shearforce method. The seismic force can be assigned according to the shearing stiffness of the frames of the different axis. Then the internal force (bending moment, shearing force and axial force ) in the structure under the be easily calculated. After the determination of the internal force under the dead and live loads, the combination of internal force can be made by using the Excel software, whose purpose is to find one or several sets of the most adverse internal force of the wall limbs and the coterminous girders, which will be the basis of protracting the reinforcing drawings of the components. The design of the stairs is also be approached by calculating the internal force and reinforcing such components as landing slab, step board and landing girder whose shop drawings are completed in the end.Keywords : frames，structural design目录中文摘要 (Ⅰ)英文摘要 (Ⅱ)一、设计资料 (1)二、结构布置及结构计算简图的确定 (1)三、荷载计算 (3)四、内力计算 (10)五、内力组合 (5)6六、截面设计……………………………………………………………………………… (56)七、框架节点核心区抗震验算 (56)八、基础设计………………………………….…………………………………………… (58)九、板式楼梯设计 (60)参考文献…………………………..…………………………………………………… (63)附录………………………………………………………………………………………………..附录一：内力组合表………………………………………………………………………...…附录二：梁配筋表…………………………………………………………………………...…附录三：柱配筋表…………………………………………………………………………...…附录四：KJ-3内力图………………………………………………………………………..…附录五：各层配筋简图……………………………………………………………………...…一、设计资料（1）设计标高：室内设计标高±0.000,室内外高差450mm.（2）墙身做法：采用加气混凝土块，用M5混合砂浆砌筑，内粉刷为混合砂浆底，纸筋灰面，厚20mm，“803”内涂料两度。

摘要本设计名为XXX购物商场，拟建于XX省XX市，建筑面积为12441.6平方米。

建筑主体为4层，总高度18.60米，首层高5.1米，其它层高4.5米。

主体采用了矩形框架结构。

本设计的内容包括建筑设计和结构设计两部分。

建筑设计部分包括：平面图设计、立面图设计、剖面图设计。

平面设计中考虑了高层建筑对防火及抗震的要求；立面设计中考虑了商业建筑的特点。

建筑设计合理，满足建筑功能要求。

结构设计阶段进行了结构平面布置、估算截面尺寸、荷载计算、风荷载和地震作用下的侧移验算、竖向荷载作用下的内力计算、内力组合及构件设计等工作，并完成了结构设计说明及有关图纸的绘制。

在计算方法上，对于水平地震作用采用底部剪力法；对于竖向荷载采用弯矩二次分配法；内力组合参照规范和混凝土课本设计与计算。

关键词：中型商场；建筑；框架结构；桩基础AbstractThis design named Hong Yun shopping square，plans to construct at Heilongjiang Province Suihua，the floor space is 12441.6 square meters．The construction main body is 4，the gross altitude are 18.60meters，The first building store height 5.1 meters，other building store height 4.5 meters，The main body has used the rectangle portal frame construction．This design content including architectural design and structural design two parts．The following work is done in the architectural design: the plane design, the elevation design and the section design. During the plane design, considering the demands of earthquake resistance and fire resistance; in the elevation design, considering the office building characteristic. The architecture design is reasonable and satisfies the construction’s function request.The structural design stage has carried on the structure plane arrangement，the estimate section size，the load computation，the wind load and under the earthquake function side moves work and so on under checking calculation，vertical load function endogenic force computation，endogenic force combination and component design，and has completed the structural design explanation and the related blueprint plan．In the computational method，uses the base shearing force law regarding the horizontal earthquake function，Uses the bending moment two methods of distribution regarding the vertical load，Endogenic force combination reference standard and concrete textbook design and computation．Key words：Medium-sized market ; Building; Frame structure; Stake foundation前言在大学的四年里,我学习了材料力学、结构力学、岩土力学、混凝土及砌体结构、钢结构、房屋建筑学、桥梁结构、路基路面结构、土木工程施工等课程。

摘要本设计为汇锦集团写字楼（B座）设计，设计层数为7层，结构形式选用多层混凝土框架结构，建筑总面积5987.522m。

钢筋混凝土多层框架结构作为一种常用的结构形式, 具有传力明确、结构布置灵活、抗震性和整体性好的优点, 目前已被广泛地应用于各类多层的工业与民用建筑中。

建筑设计部分包括平面设计、立面设计、剖面设计，楼梯设计，屋面设计及建筑构造。

本设计为商务写字楼设计，一层除设门厅、办公室外，还设有消防控制室、打印室、配电室、电话总机房等功能房间；二层以上多为办公室、配有资料室、茶水休息间、一般会议室及功能会议室，每层设有两部双跑普通楼梯、两部消防电梯等，并要满足防火要求。

屋面为上人屋面。

结构计算部分包括横向水平地震作用下的框架设计和基础设计。

在确定框架布局之后，先进行了层间荷载代表值的计算,接着利用顶点位移法求出自振周期，进而按底部剪力法计算水平地震荷载作用下大小，进而求出在水平荷载作用下的结构弯矩、剪力、轴力。

接着计算竖向恒载及活荷载作用下的结构内力，找出最不利的一组或几组内力组合，内力的组合可以使用excel、力学计算器软件计算。

选取最安全的结果计算配筋并绘图。

梁的配筋尽量一致，柱的配筋尽量一致。

结合本设计结构的实际特点，基础选用桩基础，楼梯则采用板式楼梯。

通过本积极、独立的完成本次毕业设计使我能系统地总结，综合地运用所学的理论知识和专业知识来解决实际的工程设计问题，并能进一步加强我的建筑设计和结构设计的能力，是为今后的实际工作做出的必要的准备。

关键词：商务写字楼；钢筋混凝土；框架结构；抗震设计ABSTRACTThis design is the Huijin Group’s Office Building ,it is 7-floor. The total architectural area is about 6000 square meters and the structure of this building is steel reinforced concrete frame structure.Multi-storey reinforced concrete frame structure is a common structure form, has definite force transmission structure, flexible layout, seismic resistance and good integrity advantages, industrial and civil construction has been widely used in various layers of.During the architectural design stage, the plane design, vertical plane design, the cross-section design, the stair design, the roof design and architect structure are made. his design is business office design, a layer except set Hall, and Office outside, also has fire control room, and print room, and distribution room, and phone switchboard room, features Room; II layer above more is Office, and enjoy has library, and tea rest between, and General room and the features room, each layer has two Department double run General stairs, and two Department fire elevator,, and to meet fire requirements. Roofing is can touch the roof.The structural calculation and design part includes the calculation and design of one floor concrete plate namely beam and column, one staircase and foundation. When the direction of the frames is determined, firstly the weight of each floor is calculated. Then the vibrate cycle is calculated by utilizing the peak- displacement method, then the amount of the horizontal seismic force can be got by way of the bottom-shear force method. The seismic force can be assigned according to the shearing stiffness of the frames of the different axis. Then the internal bending moment, shearing force and axial force in the structure under the horizontal loads can be easily calculated. After thedetermination of the internal force under the dead and live loads, the combination of internal force can be made by using the Excel software，Mechanical calculator, whose purpose is to find one or several sets of the most adverse internal force of the wall limbs and the coterminous girders, which will be the basis of protracting the reinforcing drawings of the components. The steel design of beams and columns are adjusted to be the same as soon as possible. According to the structural characteristic of this building, the strip foundation is used because of its good integrity. The stair case adopts concrete plate stair case.Through the active, independent completion of the graduation design, so that I can systematically summarized, design to solve the problem of the practical application of the theory of knowledge and expertise in engineering comprehensively, and to further strengthen the capacity building design and structure design of mine, was made for practical work in the future the necessary preparations.KEY WORDS:Commercial Office；reinforced concrete structure；frame structure目录前言 (1)第1节建筑设计总说明 (2)1.1 工程概况 (2)1.2设计依据 (2)1.3 模型初设 (3)1.4 门窗设计 (4)1.5 装饰做法 (5)1.5.1屋面做法 (5)1.5.2 楼面做法 (5)1.5.3 墙面装饰 (6)第2节结构设计 (7)2.1 设计条件 (7)2.2 设计依据 (7)2.3 结构选型 (7)2.4 承重方案 (8)2.5 施工方法 (9)2.6 结构布置 (10)第3节荷载计算 (12)3.1 荷载标准值 (12)3.1.1 屋面荷载 (12)3.1.2 楼面荷载 (13)3.1.3 墙荷载 (14)3.1.4 梁柱自重 (15)3.1.5门窗自重 (15)3.2 面积计算 (15)3.2.1上人屋顶 (15)3.2.2 三至七层 (16)3.2.3 二层 (17)3.2.4 一层 (18)3.3 重力荷载代表值确定 (19)3.3.1 顶层 (19)3.3.2 三至六层 (20)3.3.3 二层 (20)3.3.4 一层 (20)3.3.5 重力荷载代表值示意图 (21)3.4梁、柱的线刚度 (21)3.4.1 梁的线刚度 (21)3.4.2 柱线刚度 (22)第4节 框架自振周期及位移计算 (26)4.1 横向框架顶点位移 (26)4.1.1 位移计算 (26)4.1.2风荷载计算 (28)4.2 水平地震作用下框架柱剪力和弯矩计算 (28)4.2.2 柱端弯矩c M 计算 (30)4.2.3 梁端弯矩b M 、剪力b V 、柱轴力N 计算 (32)第5节 框架在竖向荷载作用下的内力分析 (36)5.1 计算方法 (36)5.2 荷载传递路线示意图 (36)5.3 竖向荷载标准值计算 (37)5.4 次梁荷载计算 (38)5.4.1 受均布荷载作用 (39)4.4.2 受均布荷载和集中力作用 (40)5.5 主梁计算 (42)5.5.1 屋面主梁 (42)5.5.2 楼面主梁（二至六层） (43)5.5.3 楼面主梁（一层） (43)第6节梁固端弯矩计算 (48)6.1 固端弯矩计算规则 (48)6.2 弯矩分配系数 (49)6.3 恒载产生弯矩分配与传递 (50)第7节内力组合 (58)7.1 梁端剪力 (58)7.2 柱端轴力 (59)7.3 内力组合 (60)7.3.1 弯矩调幅 (60)第8节截面设计 (80)8.1 框架梁截面设计 (80)8.1.1 支座处正截面承载力计算 (81)8.1.2 梁跨中的正截面承载力计算 (82)8.1.3 梁斜截面受压承载力计算 (83)8.2 框架柱截面设计 (95)8.2.1轴压比验算 (95)8.2.2 正截面承载力计算 (97)第9节楼梯设计计算 (115)9.1 楼梯结构布置 (115)9.2 楼梯板设计 (115)9.3 平台板设计 (116)9.4 平台梁设计 (117)第10节桩基础设计 (119)10.1 设计依据 (119)10.2 计算信息 (119)10.2.1 几何参数 (120)1 0.2.2 材料信息 (120)10.2.3 计算信息 (120)10.3 计算参数 (120)10.4 内力计算 (121)10.5 承台的冲切验算 (122)10.5.1 柱对承台的冲切验算 (122)10.5.2 角桩对承台的冲切验算 (122)10.5.3 承台斜截面受剪验算 (123)10.7 其他验算 (126)附录 (127)1 总信息 (127)2 周期、地震力与振型输出文件 (131)3 结构位移 (135)小结 (149)致谢 (150)参考文献 (151)前言毕业设计是一个总结性的教学环节，是学生全面系统地融汇所学理论知识和专业技能并运用于解决实际问题的过程。

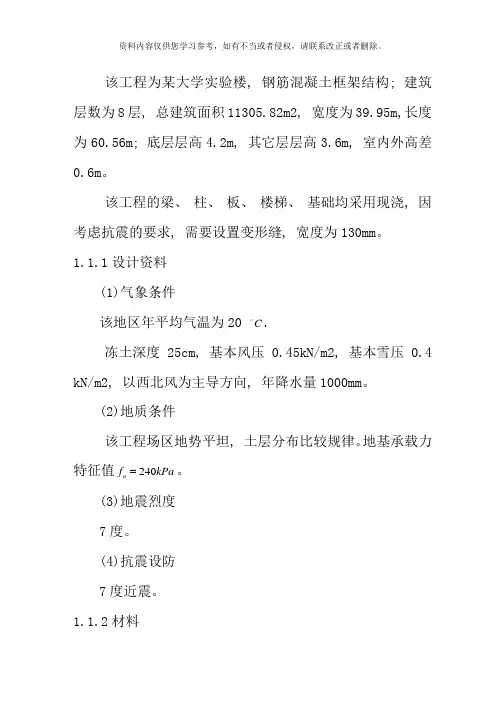

该工程为某大学实验楼, 钢筋混凝土框架结构; 建筑层数为8层, 总建筑面积11305.82m2, 宽度为39.95m,长度为60.56m; 底层层高4.2m, 其它层层高3.6m, 室内外高差0.6m 。

该工程的梁、 柱、 板、 楼梯、 基础均采用现浇, 因考虑抗震的要求, 需要设置变形缝, 宽度为130mm 。

1.1.1设计资料(1)气象条件该地区年平均气温为20 C .冻土深度25cm, 基本风压0.45kN/m2, 基本雪压0.4 kN/m2, 以西北风为主导方向, 年降水量1000mm 。

(2)地质条件该工程场区地势平坦, 土层分布比较规律。

地基承载力特征值240a f kPa 。

(3)地震烈度 7度。

(4)抗震设防 7度近震。

1.1.2材料梁、柱、基础均采用C30; 纵筋采用HRB335, 箍筋采用HPB235; 单向板和双向板均采用C30, 受力筋和分布筋均为HPB235; 楼梯采用C20, 除平台梁中纵筋采用HRB335外, 其余均采用HPB235。

1.2工程特点本工程为8层, 主体高度为29m左右, 为高层建筑。

其特点在于: 建造高层建筑能够获得更多的建筑面积, 缩小城市的平面规模, 缩短城市道路和各种管线的长度, 从而节省城市建设于管理的投资; 其竖向交通一般由电梯来完成, 这样就回增加建筑物的造价; 从建筑防火的角度来看, 高层建筑的防火要求要高于中低层建筑; 以结构受力特性来看, 侧向荷载( 风荷载和地震作用) 在高层建筑分析和设计中将起着重要的作用, 因此无论从结构分析, 还是结构设计来说, 其过程都比较复杂。

在框架结构体系中, 高层建筑的结构平面布置应力求简单, 结构的主要抗侧力构件应对称均匀布置, 尽量使结构的刚心与质心重合, 避免地震时引起结构扭转及局部突变, 并尽可能降低建筑物的重心, 以利于结构的整体稳定性; 合理地设置变形缝, 其缝的宽度视建筑物的高度和抗震设防而定。

1 工程概况1.1 建设项目名称：龙岩第一技校学生宿舍1.2 建设地点：龙岩市某地1。

3 建筑类型：八层宿舍楼，框架填充墙结构，基础为柱下独立基础，混凝土C30。

1.4 设计资料：1.4。

1 地质水文资料：由地质勘察报告知,该场地由上而下可分为三层:杂填土：主要为煤渣、石灰渣、混凝土块等，本层分布稳定，厚0—0。

5米；粘土：地基承载力标准值fak=210Kpa, 土层厚0。

5-1.5米亚粘土：地基承载力标准值fak=300Kpa，土层厚1.5—5.6米1。

4.2 气象资料：全年主导风向：偏南风夏季主导风向:东南风冬季主导风向：西北风基本风压为：0.35kN/m2（c类场地）1。

4.3 抗震设防要求：七度三级设防1.4.4 建设规模以及标准：1 建筑规模：占地面积约为1200平方米，为8层框架结构.2建筑防火等级：二级3建筑防水等级：三级4 建筑装修等级：中级2 结构布置方案及结构选型2.1 结构承重方案选择根据建筑功能要求以及建筑施工的布置图，本工程确定采用横向框架承重方案，框架梁、柱布置参见结构平面图，如图2.1所示。

2.2 主要构件选型及尺寸初步估算2.2。

1 主要构件选型（１）梁﹑板﹑柱结构形式：现浇钢筋混凝土结构图2。

1 结构平面布置图（２）墙体采用：粉煤灰轻质砌块(３）墙体厚度：外墙:250mm，内墙:200mm（４)基础采用：柱下独立基础2.2.2 梁﹑柱截面尺寸估算（１）横向框架梁:中跨梁（BC跨）：因为梁的跨度为7500mm，则。

取L=7500mm h=(1/8～1/12)L=937.5mm～625mm 取h=750mm.47.97507250>==hln==hb)31~21(375mm～250mm 取b=400mm 满足b>200mm且b 750/2=375mm故主要框架梁初选截面尺寸为：b×h=400mm×750mm同理，边跨梁(AB、CD跨)可取:b×h=300mm×500mm（２）其他梁：连系梁:取L=7800mm h=（1/12～1/18)L=650mm~433mm 取h=600mm==hb)31~21(300mm~200mm 取b=300mm故连系梁初选截面尺寸为:b×h=300mm×600mm由于跨度一样，为了方便起见,纵向次梁截面尺寸也初选为：b×h=300mm×600mm横向次梁:跨度L=6300mm h=（1/12～1/18）L=525mm~350mm 取h=450mm ==h b )31~21(225mm ～150mm 取b=250mm 故横向次梁初选截面尺寸为：b ×h=250mm ×450mm （3）框架柱:)201~151()201~151(==H h ×3000=374。

土木工程毕业设计最终模板（计算书）-图文以下是为大家整理的土木工程毕业设计最终模板（计算书）-图文的相关范文，本文关键词为土木工程,毕业设计,最终,模板,计算,图文,，您可以从右上方搜索框检索更多相关文章，如果您觉得有用，请继续关注我们并推荐给您的好友，您可以在综合文库中查看更多范文。

前言本毕业设计说明书是本科高等学校土木工程专业本科生毕业设计的说明书，本说明书全部内容共分十四章，这十四章里包含了荷载汇集、水平作用下框架内力分析、竖向作用下框架内力分析、以及框架中各个结构构件的设计等，这些内容容纳了本科生毕业设计要求的全部内容，其中的计算方法都来自于本科四年所学知识，可以说是大学四年所学知识的一个很好的复习总结,同时也是培养能力的过程。

本毕业设计说明书根据任务书要求以及最新相关规范编写，内容全面、明确，既给出了各类问题解决方法的指导思想，又给出了具体的解决方案，并且明确地给出了各类公式及符号的意义和必要的说明。

本说明书概念清晰、语言流畅，每章都有大量的计算表格，并且对重点说明部分配置图解。

应该说本说明书很好地完成了本次毕业设计的任务要求、达到了本次毕业设计的预定目标。

第一章方案论述1.1建筑方案论述1.1.1设计依据依据土木工程专业20XX届毕业设计任务书。

遵照国家规定的现行相关设计规范。

1.1.2设计内容、建筑面积、标高（1）本次设计的题目为“彩虹中学教学楼”。

该工程位于沈阳市，为永久性建筑，建筑设计使用年限50年，防火等级二级。

（2）本建筑结构为五层，层高均为4.2m。

建筑面积：5697m2，占地面积：1139.40m2。

（3）室内外高差0.450m，室外地面标高为-0.450m。

1.1.3房间构成和布置（1）房间构成本工程为一所中学教学楼，根据教学楼的功能要求，此次设计该教学楼共包括20个普通教室，8个120人合班教室，10个教师办公室，计算机室，语音室，物理实验室、电话总机室各1个，1个会议室，资料室，教师休息室，学生会办公室等配套房间若干个，以及配套的卫生间若干个。

结构计算书1 设计资料（1）工程名称：佳来宾馆设计。

（2） 结构形式：现浇钢筋混凝土框架结构，柱网尺寸为7.8m ×6.3m 。

（3） 工程概况：建筑层数5层（裙房3层），首层3.6m ，其它层3m 。

室内外高差450mm ，女儿墙高1200mm ，建筑高度18.6m ，建筑面积3342.8m 2。

（4）气象条件：地区基本雪压 200.5kN /m S =，基本风压200.55kN /m W =。

冬季室外平均最低气温-26℃，全年主导风向为东南风。

（5） 抗震设防烈度：七度设防。

建筑场地类别为Ⅱ类。

（6） 材料选用：钢筋：梁、柱中的纵向钢筋采用HRB335，板中钢筋和箍筋采用HPB235；基础中除分布钢筋和箍筋采用HPB235外，其余钢筋采用HRB335。

混凝土： C25，（2211.9N /m m , 1.27N /m m c t f f ==）C30，（2214.3N /m m , 1.43N /m m c t f f ==）墙体：采用加气混凝土砌块，重度γ=5.5 kN/m 3 ； 木门：实木门，防火门。

γ=0.2kN/m 3 窗：铝合金窗，γ=0.35 kN/m 3 ；（7） 墙体厚度：医务室和卫生间的隔墙厚120mm ，其余墙厚为240mm 。

2 梁、柱截面尺寸估算2.1 梁截面尺寸估算框架梁截面高度11(~)1612h l =，截面宽度11(~)32b h =，本结构中取：主梁： b=250mm h=600mm 次梁： b=200mm h=500mm2.2 柱截面尺寸估算框架柱的截面尺寸11~1218c i b H ⎛⎫=⎪⎝⎭，()12c c h b = ，i H 为第i 层层高。

本结构中首层高为3.6m ，故c b =（200~300）mm 。

框架柱截面尺寸还应根据公式[]c cNA f μ≥N 估算。

式中：()1.1~1.2v N N =，v N =负荷面积×（12~14） kN/ m 2×层数，[]μN 为轴压比，可根据规范查出。

一.工程概况1.建设项目名称：**学校*#教学楼本工程建筑功能为公共建筑，为五层全现浇钢筋混凝土框架结构，建筑面积，建筑总高度21.90m，室内设计标高±0.000，室内外高差450mm。

使用年限为50年；全楼设楼梯两部。

2.建筑地点：开封某地3.设计资料：1.3.1.地质条件：地下水位于地表下2.0m处，地表为填土，从上到下依次为：①填土，厚1m，Es=10MPa.②粉土，厚2m，Es=5.2MPa。

③粉质粘土，厚5.4m，Es=6.2 MPa。

④细砂，厚度大于6.0m，Es=12.2MPa。

1.3.2 气候条件：温度，最热月平均32℃，最冷月平均-6℃，极端最高温度39℃，极端最低温度-10℃；相对湿度，年平均34%；相对风向西北风，基本风压0.45KN/㎡(地面粗糙度属B类)；雨雪条件,年降雨量670mm，最大积雪深度25mm，雪荷载0.3KN/㎡1.3.2抗震设防要求：7度四级设防，根据建筑抗震设计规范（GB5001-2001）提取参数进行抗震设计。

1.3.4. 墙体做法：内、外墙体材料为多孔混凝土砌块，外墙装修使用乳白色涂料仿石材外墙涂料，内墙装修喷涂乳胶漆，教室内地面房间采用水磨石地面，教室房间墙面主要采用石棉吸音板，门窗采用塑钢窗和装饰木门。

全楼设楼梯两部4.主要构件材料及尺寸估算1.4.1主要构件材料框架梁、板、柱采用现浇钢筋混凝土构件，墙体采用普通多孔砖砌块，混凝土强度：梁、板、柱均采用C30混凝土，钢筋使用HPB235，HRB 400二种钢筋。

1.4.2.主要构件的截面尺寸（1）框架梁：横向框架梁，最大跨度L=9.9m，h=（1/8~1/12）L=825mm~1238mm，取h=800mmb=（1/2~1/3）h=400mm~266mm，取b=300mm纵向框架梁，最大跨度L=6.6m，h=（1/8~1/12）L=550mm~825mm，取h=800mmb=（1/2~1/3）h=400mm~266mm，取b=300mm（2）框架柱：初定边柱尺寸550mm×650mm，中柱550mm×550mm，一至五层框架柱混凝土强度等C30。

毕业论文（设计）BACH ELOR DI SSERTATI ON设计题目：创维科技3号研发中心设计学位类别：工学学士学科专业：土木工程作者姓名：xxx导师姓名：xxx完成时间：摘要本次毕业设计是一个办公楼，主要进行的是结构设计部分。

结构设计简而言之就是用结构语言来表达工程师所要表达的东西。

结构语言就是结构师从建筑及其它专业图纸中所提炼简化出来的结构元素，包括基础、墙、柱、梁、板、楼梯、大样细部图等等。

然后用这些结构元素来构成建筑物或构筑物的结构体系，包括竖向和水平的承重及抗力体系，再把各种情况产生的荷载以最简洁的方式传递至基础。

结构设计的阶段大体可以分为三个阶段：一、结构方案阶段：根据建筑的重要性，建筑所在地的抗震设防烈度，工程地质勘查报告，建筑场地的类别及建筑的高度和层数来确定建筑的结构形式，本工程采用的是框架结构；二、结构计算阶段：包括荷载计算、内力计算和构件计算；三、结构施工图绘制关键词：结构设计；荷载计算；节点验算；AbstractThis graduation project is an office building , it was some of structural design that mainly carried on. The structural design expresses the thing that the engineer will express in structural language in brief. The structural language is structural elements simplified out refined from the building and other specialized drawings of structural engineer, including foundation, wall, column, roof beam, board, stair, full-page proof detail picture, etc.. Then come to form the structural systems of the building or structures with these structural elements, including verticality and bearing and resist strength system of level, and then various load that situation produce in a most succinct way from transmission to foundation.The stage of the structural design can be divided into three stages on the whole:1. Structural scheme stage: According to the importance of the building, providing fortification against earthquakes in the earthquake intensity, the geologic prospect report of the project of the building site, classification and height and storey of the building of the building field are counted to confirm the structural form of architecture, what this project is adopted is frame structure;2. Calculate stage in structure: Including loading and calculating, the internal force is calculated and calculated with the component;Keyword: Structural design; Load and calculate; Nodal checking computations.目录第一章前言 0第二章建筑设计理念及依据 (1)2.1设计理念 (1)2.2工程概况 (1)2.3设计依据 (2)2.4建筑设计 (2)2.4.1 平面设计 (2)2.4.2 使用部分的平面设计 (3)2.4.3 门窗的作用及功能要求 (3)2.4.4交通部分的平面设计 (3)2.5立面设计 (3)2.6建筑剖面设计 (4)2.7其它部分做法和说明 (4)第三章结构设计说明 (6)3.1主体工程设计 (6)3.2基本假定与计算简图 (6)3.2.1 基本假定 (6)3.3荷载、侧移计算及控制 (6)3.4内力计算及组合 (7)3.4.1 竖向荷载下的内力计算 (7)3.4.2 水平荷载下的计算 (7)3.4.3 内力组合 (7)3.5构件、节点及基础设计 (7)3.6变形缝的设置 (7)3.7施工材料 (7)3.8施工要求及其他设计说明 (8)第四章结构计算书部分 (9)4.1工程总体概述 (9)4.1.1柱网布置 (9)4.1.2 梁、柱截面尺寸的初步确定 (10)4.1.3 梁柱线刚度 (12)4.1.4各层横向侧移刚度计算（D值法） (14)4.2竖向荷载及其内力计算 (16)4.2.1计算单元的选择如4-7图 (16)4.2.2 竖向荷载统计 (17)4.2.3恒载作用下梁的内力计算 (19)4.2.4 恒荷载作用下梁的固端弯矩计算 (21)4.2.5 活载作用下柱的内力计算 (26)4.2.6柱轴力梁端剪力的计算 (29)4.3重力荷载代表值计算及荷载汇总 (37)4.4地震作用计算 (40)4.4.1 横向自振周期 (40)4.4.2楼层地震剪力的计算，水平地震作用计算 (41)4.4.3位移验算（多遇水平地震作用下） (43)4.4.4框架内力计算(水平地震作用下) (44)4.5框架的内力组合 (47)4.5.1计算规定及抗争等级的选择 (47)4.5.2梁柱的内力组合 (48)4.6截面设计 (53)4.6.1框架梁截面设计 (53)4.6.2 梁正截面受弯承载力计算 (53)4.6.3梁斜截面受剪承载力计算 (54)4.7框架柱截面设计 (56)4.8楼板设计 (59)4.8.1楼板类型及设计方法的选择 (59)4.8.2 设计荷载 (59)4.8.3 楼板内力分析及配筋计算 (60)4.9基础设计 (63)4.9.1基础工程概况 (63)4.9.2独立基础设计 (64)5.0楼梯设计 (69)5.0.1 楼梯概况 (69)5.0.2楼梯板设计 (69)5.9.3平台板设计 (70)参考文献 (74)致谢 (75)第一章前言土木工程专业的毕业设计是综合性和实践性极强的最后一个教学环节，是理论与实际相结合的训练阶段；是我们学生运用所学的基础理论、专业知识和基本技能进行建筑、结构、施工设计的重要实践过程，涉及综合运用建筑、结构、施工、设备、给排水和相关学科的基础知识。

土木工程毕业设计计算书院系：城市建设学院指导老师：邹清学生姓名：彭淼完成日期：2014-4-27摘要本毕业设计题目是孝感市第一高级中学教学楼五层钢筋混凝土框架结构体系，该教学楼的总建筑面积大约是4571.84平方米，共五层，底层层高为3.9m，标准层层高为3.6m。

本建筑采用钢筋混凝土全现浇框架结构体系。

基础采用柱下独立基础。

本设计内容包括建筑设计、结构手算和两部分。

其中建筑设计主要根据建筑的重要性，工程地质勘查报告，建筑场地的类别及建筑的高度和层数来确定建筑的结构形式，本工程采用的是框架结构。

手算部分计算书的主要内容有工程概况、构件尺寸的初步确定、框架的计算简图、荷载计算、框架横向侧移计算、框架在水平风载、竖向荷载作用下的内力计算分析和计算、内力组合、截面设计、楼梯设计及基础设计。

其中计算水平地震力作用下时采用极限状态设计方法。

在梁柱截面设计时要采用“强柱弱梁”原则。

在设计过程中采用了手算和电算两种方式，对计算结果进行校核，及时发现设计中的错误以及与电算不同的部分，找出原因。

关键词：毕业设计，教学楼，框架结构，内力组合，截面设计ABSTRACTThe graduation design topic is the five floor’s reinforced concrete frame of the No. 1 middle school in Xiaogan City. The total construction area of the teaching building is about 4571.84 square meters ,it has five floors , the height of the bottom floor is 3.9m,the height of the standard floor is 3.6m. The building is used cast-in-place reinforced concrete frame .And the building foundation is used an independent under-post foundation.The design includes architectural design, structural calculation. Architectural design bases on the importance of the building, engineering geological survey report, the type of construction sites, the height of the building and the number of the floors to determine the bu ilding’s structure, this project uses a frame structure.Hand-counted part of the calculations’ main contents include project profiles, component dimensions of the initially identified ,the framework of the structure calculation diagram ,load calculation ,calculation of the framework of horizontal lateral, the framework contained in the horizontal wind ,vertical load calculation ,analysis and calculation of internal forces ,internal force composition, cross section design, stair design and basic design. When we consider the calculation of the level of earthquake force ,we should use limit state design method. In the beam and column design ,we should obey the principle of “strong column and weak beam”.In the process of designing ,we use hand and computer computation to check the result, then we can find the errors of designing and the different part of computing ,and we will know the reasons.Key words :graduate design, teaching building, frame structure, internal force composition, cross section design.目录摘要 (I)ABSTRACT (II)1 工程概况 (1)2 设计资料 (1)2.1 气象资料 (1)2.2 地质资料 (1)2.3 抗震设防要求 (1)2.4 选用材料 (1)3 结构平面布置 (1)3.1结构平面布置图 (1)3.2框架柱截面尺寸确定 (2)4 楼板设计 (5)4.1恒荷载 (5)4.2活荷载 (6)4.3荷载设计值计算 (6)4.4屋面板配筋计算 (7)4.5楼面板配筋计算 (9)5 重力荷载计算 (11)5.1梁、柱、墙、窗门重力荷载计算 (11)5.2 重力荷载代表值 (13)5.3 框架侧移刚度计算 (15)5.4 横向水平地震作用下框架结构的内力和侧移计算 (16)5.4.1横向自振周期计算 (16)5.4.2水平地震作用及楼层地震剪力计算 (16)5.4.3 水平地震作用下的位移验算 (18)5.4.4水平地震作用下框架内力计算 (18)6 风荷载计算 (23)6.1框架梁柱线刚度计算 (23)6.3集中风荷载标准值的计算 (24)7 竖向荷载下框架受荷总图 (26)7.1板荷载传递的计算方法确定 (26)7.2 在A-B 轴间框架梁 (26)7.3 在B-C轴间框架梁 (27)7.4 C-D轴间框架梁 (28)7.5 A轴柱纵向集中荷载的计算 (28)7.6 B轴柱纵向集中荷载的计算 (28)8 内力计算 (29)8.1 恒活荷载作用下的弯矩计算 (29)8.2 恒活荷载作用下的梁柱端剪力计算 (33)8.3 恒活荷载作用下柱轴力计算 (34)9 内力组合 (40)9.1 框架结构梁的内力组合 (40)9.2 框架结构柱的内力组合 (40)10 构件配筋计算 (53)10.1框架梁截面设计 (53)10.1.1正截面受弯承载力计算 (53)10.1.2 斜截面受剪承载力计算 (58)10.1.3 裂缝宽度控制验算 (59)10.1.4 受弯构件的挠度验算 (60)10.2框架柱截面设计 (61)10.2.1 轴压比验算 (61)10.2.2 截面尺寸复核 (62)10.2.3正截面受弯承载力计算 (62)10.2.4斜截面受剪承载力计算 (66)10.2.5裂缝宽度验算 (66)11 楼梯设计 (75)11.1 梯段板设计 (76)11.2 平台板设计 (77)12 基础设计 (80)12.1设计资料 (80)12.2荷载计算 (80)12.3地基承载力设计值的确定 (80)12.4边柱独立基础设计 (80)结论 (84)参考文献 ................................................................................................................. 错误！未定义书签。

编号：05027120河南大学土木建筑学院20xx届毕业设计华博钢结构公司办公楼及生产厂房结构设计计算书专业：土木工程姓名：XXX学号： XXXXXXXXX指导老师： XXXX华博钢结构公司办公楼结构设计一、设计资料（1）工程概况：该办公楼位于开封市宋城路，为三层全现浇混凝土框架结构，建筑面积1875.23㎡,建筑总高度15.50m，室内设计标高±0.000，室内外高差450mm。

（2）地形情况：场地类型为Ⅱ类，地基等级为二级，在地貌上该场地属于黄河中下游冲积平原，地形平坦，交通便利，施工方便。

（3）气候条件：温度，最热月平均32℃，最冷月平均-6℃，极端最高温度39℃，极端最低温度-10℃；相对湿度，年平均34%；相对风向西北风，基本风压0.45KN/㎡；雨雪条件,年降雨量670mm，最大积雪深度25mm，雪荷载0.3KN/㎡。

（4）地质条件：地下水位于地表下2.0m处，地表为填土，从上到下依次为：①填土，厚1m，Es=10MPa.②粉土，厚2m，Es=5.2MPa。

③粉质粘土，厚5.4m，Es=6.2 MPa。

④细砂，厚度大于6.0m，Es=12.2MPa。

（5）抗震要求：本工程抗震设防烈度为8度，根据建筑抗震设计规范（GB5001-2001）提取参数进行抗震设计。

（6）墙体做法：墙身为加气混凝土空心砌块填充墙，用M5混合砂浆砌筑。

内粉刷为混合砂浆底，纸筋灰面，厚20mm，“803”内墙涂料两度。

外粉刷为1：3水泥砂浆底，厚20mm，陶瓷锦砖贴面。

另外，卫生间两侧墙贴瓷砖。

（7）楼面做法：楼板顶面为20mm厚水泥砂浆找平，5mm厚1：2水泥砂浆加“107”胶水着色粉面层；楼板底面为500mm厚吊顶。

（8）屋面做法：现浇楼板上铺膨胀珍珠岩保温层，1：2水泥砂浆找平层厚20mm，二毡三油防水层，撒绿豆砂保护。

（9）门窗做法：除大门为玻璃门外，办公室、实验室等均为木门；窗均为钢框玻璃窗。
