焊接常见缺陷的预防措施

焊接的六大缺陷及其产生原因、危害、预防措施一、外观缺陷外观缺陷(表面缺陷)是指不用借助于仪器，从工件表面可以发现的缺陷。

常见的外观缺陷有咬边、焊瘤、凹陷及焊接变形等，有时还有表面气孔和表面裂纹。

单面焊的根部未焊透等。

A、咬边是指沿着焊趾，在母材部份形成的凹陷或者沟槽，它是由于电弧将焊缝边缘的母材熔化后没有得到熔敷金属的充分补充所留下的缺口。

产生咬边的主要原因：是电弧热量太高，即电流太大，运条速度太小所造成的。

焊条与工件间角度不正确，摆动不合理，电弧过长，焊接次序不合理等都会造成咬边。

直流焊时电弧的磁偏吹也是产生咬边的一个原因。

某些焊接位置( 立、横、仰 )会加剧咬边。

咬边减小了母材的有效截面积，降低构造的承载能力，同时还会造成应力集中，发展为裂纹源。

咬边的预防：矫正操作姿式，选用合理的规范，采用良好的运条方式都会有利于消除咬边。

焊角焊缝时，用交流焊代替直流焊也能有效地防止咬边。

B、焊瘤焊缝中的液态金属流到加热缺陷未熔化的母材上或者从焊缝根部溢出，冷却后形成的未与母材熔合的金属瘤即为焊瘤。

焊接规范过强、焊条熔化过快、焊条质量欠佳(如偏芯)，焊接电源特性不稳定及操作姿式不当等都容易带来焊瘤。

在横、立、仰位置更易形成焊瘤。

焊瘤常伴有未熔合、夹渣缺陷，易导致裂纹。

同时，焊瘤改变了焊缝的实际尺寸，会带来应力集中。

管子内部的焊瘤减小了它的内径，可能造成流动物阻塞。

防止焊瘤的措施：使焊缝处于平焊位置，正确选用规范，选用无偏芯焊条，合理操作。

C、凹坑凹坑指焊缝表面或者反面局部的低于母材的部份。

凹坑多是由于收弧时焊条(焊丝)未作短期停留造成的(此时的凹坑称为弧坑)，仰立、横焊时，常在焊缝反面根部产生内凹。

凹坑减小了焊缝的有效截面积，弧坑常带有弧坑裂纹和弧坑缩孔。

防止凹坑的措施：选用有电流衰减系统的焊机，尽量选用平焊位置，选用合适的焊接规范，收弧时让焊条在熔池内短期停留或者环形摆动，填满弧坑。

D、未焊满未焊满是指焊缝表面上连续的或者断续的沟槽。

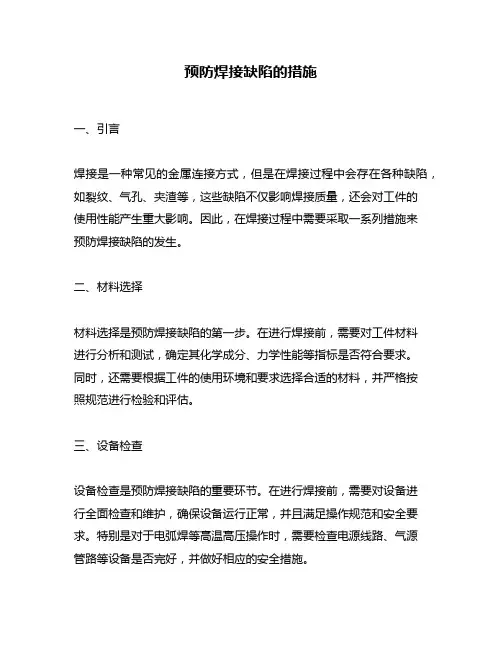

预防焊接缺陷的措施一、引言焊接是一种常见的金属连接方式，但是在焊接过程中会存在各种缺陷，如裂纹、气孔、夹渣等，这些缺陷不仅影响焊接质量，还会对工件的使用性能产生重大影响。

因此，在焊接过程中需要采取一系列措施来预防焊接缺陷的发生。

二、材料选择材料选择是预防焊接缺陷的第一步。

在进行焊接前，需要对工件材料进行分析和测试，确定其化学成分、力学性能等指标是否符合要求。

同时，还需要根据工件的使用环境和要求选择合适的材料，并严格按照规范进行检验和评估。

三、设备检查设备检查是预防焊接缺陷的重要环节。

在进行焊接前，需要对设备进行全面检查和维护，确保设备运行正常，并且满足操作规范和安全要求。

特别是对于电弧焊等高温高压操作时，需要检查电源线路、气源管路等设备是否完好，并做好相应的安全措施。

四、操作规范操作规范是预防焊接缺陷的关键。

在进行焊接操作前，需要对操作规范进行全面学习和掌握，了解焊接过程中的各种细节和注意事项，并按照规范进行操作。

特别是对于高温高压操作时，需要严格按照安全规范进行操作，并做好相应的安全措施。

五、焊接参数焊接参数是预防焊接缺陷的重要因素。

在进行焊接前，需要根据工件材料、焊接方式等因素确定合适的焊接参数，并严格按照规范进行设置。

特别是对于高温高压操作时，需要根据实际情况调整焊接参数，并根据实验结果进行优化。

六、预热处理预热处理是预防焊接缺陷的有效方法之一。

在进行一些大型或者厚板材料的电弧焊时，需要对工件进行预热处理，以提高材料的可塑性和抗裂性能。

同时还可以减少残留应力和减少氢等有害物质的吸收。

七、清洁工作清洁工作是预防焊接缺陷的重要环节之一。

在进行焊接前，需要对工件表面进行彻底清洁，以保证焊接区域没有任何污染物和氧化物等杂质。

特别是对于铝合金等易氧化材料的焊接，需要采用特殊的清洗剂进行清洗，并在焊接前进行防护处理。

八、焊接技术焊接技术是预防焊接缺陷的关键环节之一。

在进行焊接操作时，需要掌握各种常见的焊接技术，并根据实际情况选择合适的技术。

常见焊接缺‎陷及防止措‎施(一) 未焊透【1】产生原因：（1）由于坡口角‎度小，钝边过大，装配间隙小‎或错口；所选用的焊‎条直径过大‎，使熔敷金属‎送不到根部‎。

（2）焊接电源小‎，远条角度不‎当或焊接电‎弧偏向坡口‎一侧；气焊时，火焰能率过‎小或焊速过‎快。

（3）由于操作不‎当，使熔敷金属‎未能送到预‎定位臵，号者未能击‎穿形成尺寸‎一定的熔孔‎。

（4）用碱性低氢‎型焊条作打‎底焊时，在平焊接头‎部位也容易‎产生未焊透‎。

主要是由于‎接头时熔池‎溢度低，或采用一点‎法以及操作‎不当引起的‎。

【2】防止措施：（1）选择合适的‎坡口角度，装配间隙及‎钝边尺寸并‎防止错口。

（2）选择合适的‎焊接电源，焊条直径，运条角度应‎适当；气焊时选择‎合适的火焰‎能率。

如果焊条药‎皮厚度不均‎产生偏弧时‎，应及时更换‎。

（3）掌握正确的‎焊接操作方‎法，对手工电弧‎焊的运条和‎气焊，氩弧焊丝的‎送进应稳，准确，熟练地击穿‎尺寸适宜的‎熔孔，应把熔敷金‎属送至坡口‎根部。

（4）用碱性低氢‎型焊条焊接‎16MN尺‎寸钢试板，在平焊接关‎时，应距离焊缝‎收尾弧？10～15MM的‎焊缝金属上‎引弧；便于使接头‎处得到预热‎。

当焊到接头‎部位时，将焊条轻轻‎向下一压，听到击穿的‎声音之后再‎灭弧，这样可消除‎接头处的未‎焊透。

如果将接头‎处铲成缓坡‎状，效果更好。

(二) 未熔合【1】产生原因：（1）手工电弧焊‎时，由于运条角‎度不当或产‎生偏弧，电弧不能良‎好地加热坡‎口两侧金属‎，导致坡口面‎金属未能充‎分熔化。

（2）在焊接时由‎于上侧坡口‎金属熔化后‎产生下坠，影响下侧坡‎口面金属的‎加热熔化，造成“冷接”。

（3）横接操作时‎，在上、下坡口面击‎穿顺序不对‎，未能先击穿‎下坡口后击‎穿上坡口，或者在上、下坡口面上‎击穿熔孔位‎臵未能错开‎一定的距离‎，使上坡口熔‎化金属下坠‎产生粘接，造成未熔合‎。

（4）气悍时火焰‎能率小，氩弧焊时电‎弧两侧坡口‎的加热不均‎，或者坡口面‎存在污物等‎。

焊接常见缺陷产生的原因及其预防措施1 2 3 45 6 7 8 焊接缺陷咬边火渣、火鸨气孔或者群孔裂纹未焊透未融合根部氧化i焊瘤、内凹产生因素1、焊接电流大；2、焊接过程中，在母材位置停留时间短，铁水不足。

预防措施1、在电流范围内适当减小焊接电流；2、调整焊接手法，给足铁水。

1、正确选用焊接材料；2、减少单层焊道熔1、层问活理』、干净；2、焊接敷厚度，使熔渣充分浮到熔池外表；3、增时焊条不摆动或者摆动幅度小；3、焊接材料选用不当；4、焊件太大；5、电弧电压太局。

1、母材坡口有铁锈、水、油污；2、焊条受潮；3、焊丝有锈蚀；4、焊接电流过大或者过小；5、电弧电压太高；6、焊接速度过快；7、焊件太大；8、焊接环境风大。

1、焊接材料选用不当；2、焊件太大，冷却速度快；3、焊接热输入量过大;4、拘束应力过大。

1、对口间隙小；2、焊接电流小；3、焊件大，冷却速度快。

1、焊接电流小；2、焊件大，冷却速度快。

、焊件根部保护效果不好。

1、对口间隙过大；2、焊接电流大；3、焊接速度慢，焊件温度过高。

大焊接电流，有规律性的运条、搅拌熔池、使熔渣与熔池金届充分别离;4、子细活理层间焊渣；5、降低电弧电压；6、氧弧焊时焊工手法要稳，防止鸨极短路。

1、焊接前活除焊件、焊丝上的污锈或者油质；2、焊条按规定烘烤，烘烤后放包温箱内备用，焊工使用时采用保温筒；3、正确选用焊接材料；4、控制焊接工艺条件，适当预热，采用短弧焊接；5、采用防风雨棚。

1、合理选择焊材、改善焊缝组织、提高焊缝金届的塑性；2、适当焊前预热，降低焊件的冷却速度；3、改善工艺因素，采用小的焊接标准，降低组织过热产生的晶粒粗大;4、调整焊接顺序，降低焊接应力。

1、对口间隙调整到规定的尺寸；2、在电流范围内选择较大的焊接电流；3、适当预热，调整焊条、焊炬的角度。

1、在电而围内选择较大的焊接电流；2、适当预热，降低焊件的冷却速度。

1、米取根部氧气保护措施，到达保护效果。

常见焊接缺陷产生原因及防止措施在钢结构、汽车、航空航天等各个领域，焊接技术是不可或缺的加工工艺。

然而，在焊接过程中，常常会出现一些焊接缺陷，这些缺陷可能会影响焊接结构的强度、耐久性和使用寿命，甚至可能导致严重的事故发生。

本文将分析常见的焊接缺陷的产生原因，并提出相应的防止措施。

一、焊缝未焊透在焊接过程中，如果不能将焊材和母材完全熔化，就会出现焊缝未焊透现象。

这种情况常常出现在焊接工艺参数不当的情况下。

例如，焊接电流过小，电弧能量不足，不能将焊材和母材完全熔化；或者焊接速度过快，无法保证完全熔化。

解决这个问题的关键是根据不同的焊接材料和工艺要求，调整好焊接参数，确保焊缝被完全熔化，达到焊接质量要求。

二、气孔在焊接过程中，气孔是一种常见的焊接缺陷。

气孔的产生原因有多种，主要包括焊材表面有油、水、氧化皮等杂质；焊接参数不当，使气体不能完全逸出等。

防止气孔产生的措施有两个方面。

一方面，在焊接前要先清洁焊接表面，确保焊接面干净无杂质；另一方面，在调整焊接参数时，要留出足够时间给气体逸出，这样才能防止气孔的产生。

三、焊缝裂纹焊缝裂纹是一种比较危险的焊接缺陷。

它常常由以下原因引起：焊接材料的拉伸强度不均，焊接接头部位过于脆弱，或者是焊接温度过高、冷却过快等。

为了防止焊缝裂纹的产生，可以采取以下措施。

一是控制焊接参数，避免过高的焊接温度和过快的冷却速度。

二是在焊接过程中，注意焊接的连续性，确保焊接成形完整。

三是在焊接过程中，采用预热的方法，改善焊接材料的拉伸强度，避免裂纹的出现。

四、过度熔深焊接过度熔深是由于焊接材料熔化过度，穿过母材嵌入焊接面内，使得焊缝结构松散，焊接强度降低。

过度熔深的原因有多种，如焊接电流过大，焊接速度过慢等。

预防过度熔深可以通过调整焊接参数、控制熔化深度和焊接速度等措施实现。

总之，焊接缺陷的产生原因可能有很多，需要针对具体情况采取相应的防止措施。

这需要焊接工艺人员有丰富的焊接经验和专业知识，对焊接材料和工艺有深入的了解，才能确保焊接质量达到要求。

焊接常见缺陷的预防措施引言焊接技术是现代制造业中必不可少的一种加工技术，焊接质量的好坏直接影响到焊接件的使用寿命和安全性。

而焊接常见缺陷则在一定程度上影响着焊接件的质量和使用效果，如焊缝裂纹、气孔、夹渣、质量不符合标准等。

为了提高焊接质量和保障焊接安全，本文将就焊接常见缺陷的原因和预防措施进行详细介绍。

焊缝裂纹缺陷原因焊缝裂纹是指在焊接过程中产生的裂纹，影响着焊接件的质量和使用寿命。

焊缝裂纹主要由以下几种原因造成：1.焊接接受应力过大，使得焊缝裂开；2.焊缝结构设计不合理，强度不足；3.材料质量问题；4.焊接参数不合适，影响了焊缝的质量。

预防措施预防焊缝裂纹，需要从以下几个方面着手：1.控制焊接接受应力：在焊接过程中，需要控制焊接接受应力，避免过大的应力导致焊缝裂纹。

2.合理设计结构：焊接结构设计应保证焊缝的强度足够，并且需要进行细致的分析和计算，避免设计不合理造成焊缝裂纹。

3.确保材料质量：在选择焊料和母材的时候，应根据实际需要选择质量优秀的材料。

4.控制焊接参数：根据实际需要，选择合适的焊接参数进行焊接，保证焊缝质量。

气孔缺陷原因气孔指的是焊缝内部存在空洞或者气泡。

气孔往往由以下几种原因造成：1.焊接材料表面存在油脂等物质；2.焊接过程中，气体没有完全排出；3.焊接技术水平不高，焊接不均匀；4.焊接过程中的温度和环境问题。

预防措施预防气孔的产生，需要从以下几方面注意：1.确保焊接材料表面清洁，去除油脂等不良物质；2.焊接前，需要进行充分的预热和退火工作，确保焊接材料温度符合要求；3.焊接过程中，需要控制气体流速和压力，保证焊接材料内部的气体充分排放；4.焊接过程中，需要控制焊接技术，保证焊接均匀；5.确保焊接过程中的温度和环境符合要求。

夹渣缺陷原因夹渣是指焊缝内部存在非金属物质，影响着焊接件的质量。

夹渣往往由以下几种原因造成：1.焊接材料内部存在杂质；2.焊接参数不合适；3.焊接结构设计不合理。

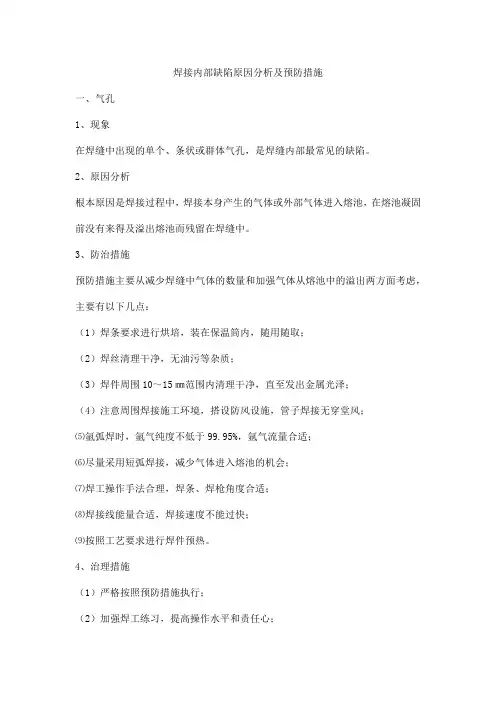

焊接内部缺陷原因分析及预防措施一、气孔1、现象在焊缝中出现的单个、条状或群体气孔，是焊缝内部最常见的缺陷。

2、原因分析根本原因是焊接过程中，焊接本身产生的气体或外部气体进入熔池，在熔池凝固前没有来得及溢出熔池而残留在焊缝中。

3、防治措施预防措施主要从减少焊缝中气体的数量和加强气体从熔池中的溢出两方面考虑，主要有以下几点：（1）焊条要求进行烘培，装在保温筒内，随用随取；（2）焊丝清理干净，无油污等杂质；（3）焊件周围10～15㎜范围内清理干净，直至发出金属光泽；（4）注意周围焊接施工环境，搭设防风设施，管子焊接无穿堂风；⑸氩弧焊时，氩气纯度不低于99.95%，氩气流量合适；⑹尽量采用短弧焊接，减少气体进入熔池的机会；⑺焊工操作手法合理，焊条、焊枪角度合适；⑻焊接线能量合适，焊接速度不能过快；⑼按照工艺要求进行焊件预热。

4、治理措施（1）严格按照预防措施执行；（2）加强焊工练习，提高操作水平和责任心；（3）对在探伤过程中发现的超标气孔，采取挖补措施。

二、夹渣1、现象焊接过程中药皮等杂质夹杂在熔池中，熔池凝固后形成的焊缝中的夹杂物。

2、原因分析（1）焊件清理不干净、多层多道焊层间药皮清理不干净、焊接过程中药皮脱落在熔池中等；（2）电弧过长、焊接角度部队、焊层过厚、焊接线能量小、焊速快等，导致熔池中熔化的杂质未浮出而熔池凝固。

3、防治措施（1）焊件焊缝破口周围10～15㎜表面范围内打磨清理干净，直至发出金属光泽；（2）多层多道焊时，层间药皮清理干净；（3）焊条按照要求烘培，不使用偏芯、受潮等不合格焊条；（4）尽量使用短弧焊接，选择合适的电流参数；⑸焊接速度合适，不能过快。

4、治理措施（1）焊前彻底清理干净焊件表面；（2）加强练习，焊接操作技能娴熟，责任心强；（3）对探伤过程中发现的夹渣超标缺陷，采取挖补等措施处理。

三、未熔合1、现象未熔合主要时根部未熔合、层间未熔合两种。

根部未熔合主要是打底过程中焊缝金属与母材金属以及焊接接头未熔合；层间未熔合主要是多层多道焊接过程中层与层间的焊缝金属未熔合。

1、现象焊缝波纹粗劣，焊缝不均匀、不整齐，焊缝与母材不圆滑过渡，焊接接头差，焊缝高低不平。

2、原因分析焊缝成型差的原因有：焊件坡口角度不当或者装配间隙不均匀；焊口清理不干净；焊接电流过大或者过小；焊接中运条(枪)速度过快或者过慢；焊条(枪)摆动幅度过大或者过小；焊条(枪)施焊角度选择不当等。

3、防治措施⑴焊件的坡口角度与装配间隙必须符合图纸设计或者所执行标准的要求。

⑵焊件坡口打磨清理干净，无锈、无垢、无脂等污物杂质，露出金属光泽。

⑶加强焊接联系，提高焊接操作水平，熟悉焊接施工环境。

⑷根据不同的焊接位置、焊接方法、不同的对口间隙等，按照焊接工艺卡与操作技能要求，选择合理的焊接电流参数、施焊速度与焊条(枪)的角度。

4、管理措施⑴加强焊后自检与专检，发现问题及时处理；⑵对于焊缝成型差的焊缝，进行打磨、补焊；⑶达不到验收标准要求，成型太差的焊缝实行割口或者换件重焊；⑷加强焊接验收标准的学习，严格按照标准施工。

1、现象管道焊口与板对接焊缝余高大于 3 ㎜；局部浮现负余高；余高差过大；角焊缝高度不够或者焊角尺寸过大，余高差过大。

2、原因分析焊接电流选择不当；运条(枪)速度不均匀，过快或者过慢；焊条(枪)摆动幅度不均匀；焊条(枪)施焊角度选择不当等。

3、防治措施⑴根据不同焊接位置、焊接方法，选择合理的焊接电流参数；⑵增强焊工责任心，焊接速度适合所选的焊接电流，运条(枪)速度均匀，避免忽快忽慢；⑶焊条(枪)摆动幅度不一致，摆动速度合理、均匀；⑷注意保持正确的焊条(枪)角度。

4、管理措施⑴加强焊工操作技能培训，提高焊缝盖面水平；⑵对焊缝进行必要的打磨与补焊；⑶加强焊后检查，发现问题及时处理；⑷技术员的交底中，对焊角角度要求做详细说明。

三、焊缝宽窄差不合格1、现象焊缝边缘不匀直，焊缝宽窄差大于3 ㎜。

2、原因分析焊条(枪)摆动幅度不一致，部份地方幅度过大，部份地方摆动过小；焊条(枪)角度不合适；焊接位置艰难，妨碍焊接人员视线。

常见的手工电弧焊焊接缺陷及纠正预防措施1、咬边：咬边是在焊缝边缘母材上被电弧烧熔的凹槽。

（1）产生的主要原因：①焊接时选用过大的焊接电流。

②焊接中焊条的把持角度不当。

③焊接操作的速度不当。

④焊接电弧过长。

⑤焊接选用的焊条直径不当。

（2）纠正预防措施：①选用工艺要求的合适电流，避免电流过大。

②焊条角度适当。

③焊条摆动时在坡口边缘稍慢些，停留时间秀长些。

④操作时电弧不要拉的太长。

⑤选择适当直径的焊条。

（3）返工处理：咬边深度超过允许偏差的应进行补焊。

2、未熔合：未熔合指填充金属与母材之间或填充金属相互之间的熔合状态不良（或没有熔合在一起）。

（1)产生的主要原因：①焊接电流过小。

②焊接速度过快。

③坡口形状不当。

④金属表面有锈，杂物没清理干净。

⑤焊条直径选用不当。

⑥焊接时运条角度不当。

⑦焊接区域热量不足。

（2)纠正预防措施：①焊接电流选用稍大，放慢焊接速度，使热量增加到足以熔化母材或前一层焊缝金属。

②焊条角度及运条速度适当，要照顾到母材两侧温度及熔化情况。

③坡口加工要保持适当角度。

④选择适当的焊条直径以及熔入能力好的焊条。

⑤对由溶渣、锈、杂物等引起的未熔合，可以用防止夹渣方法处理。

⑥焊条有偏心时应调整角度使电弧处于正确方向。

（3）返工处理：用碳弧气刨、风凿、打磨等方式将缺陷全部清除后再进行补焊。

3、焊瘤：焊瘤指焊接过程中，熔化金属流淌到焊缝之外未熔化的母材上所形成的金属瘤。

（1)产生的主要原因：①熔池温度过高，液体金属凝固较慢，在重力作用下下附而成。

②焊接电流过小。

③焊条的角度不适当。

④焊接时运条速度、方法不当。

（2)纠正预防措施：①选用合适的规范，间隙不宜过大。

②严格控制熔池温度，防止过高。

③焊接时注意运条速度和角度。

（3)返工处理：用手提砂轮机打磨。

4、焊缝过高：焊缝过高是由于焊接不当，使焊道上突出母材表面高度过高而产生的。

（1)产生的主要原因：①焊接电流过小。

②焊接速度太慢。

（2)纠正预防措施：①在工艺要求内尽量提高焊接电流。

焊接施工质量通病及预防措施
引言
焊接是一项重要的工艺，在各个行业和领域都有广泛应用。

然而，由于施工过程中存在一些常见问题，导致焊接施工质量不达标。

本文将介绍焊接施工质量通病及相应的预防措施，以帮助提高焊接
施工质量。

焊接施工质量通病及预防措施
1. 焊缝质量不良
- 问题：焊缝出现气孔、夹渣、裂纹等缺陷。

- 预防措施：确保焊接材料的干燥、清洁，控制焊接参数，加
强操作技能，检测焊缝质量。

2. 焊接变形
- 问题：焊接后工件出现形状变化，影响尺寸和结构。

- 预防措施：在焊接前进行合理的定位和固定，采用适当的焊
接顺序，进行加热或预加热措施。

3. 焊接应力集中
- 问题：焊接过程中生成的应力在结构中集中，导致裂纹和变形。

- 预防措施：进行焊前和焊后的应力分析，采用合适的焊接顺序和方法，减少应力集中的可能性。

4. 焊接材料选择不当
- 问题：使用不合适的焊接材料，导致焊接强度不达标。

- 预防措施：根据焊接部件的材料和要求，选择合适的焊接材料，确保焊接强度和质量。

5. 缺乏焊接工艺控制
- 问题：没有严格的焊接工艺控制，导致施工过程中的质量问题。

- 预防措施：建立完善的焊接工艺控制程序，进行焊接参数的控制和记录，加强施工中的质量监控。

结论
通过理解焊接施工质量通病及相应的预防措施，我们可以提高焊接施工的质量和效率。

合理的材料选择、焊接工艺控制和质量监控将有助于降低焊接缺陷的发生频率，提升焊接结构的耐久性和安全性。

焊接中常见的缺陷及预防措施焊接过程中常见的缺陷包括焊缝夹渣、焊缝裂纹、气孔和熔胀等问题。

下面将对每个缺陷进行详细介绍，并提供预防措施。

1.焊缝夹渣：焊缝夹渣是指焊缝中残留有固态或气态的夹杂物或渣滓。

夹渣会影响焊接质量，并减少焊缝的机械性能。

防止焊缝夹渣的措施包括：-在焊接前，确保接头表面清洁，去除油污、水分和氧化物等。

-使用合适的焊接电流和电压，以避免产生过多的熔池，从而减少夹渣的可能性。

-控制焊接速度，使熔池能够适当冷却，防止夹渣的固化。

-使用合适的焊接材料和保护气体，以减少氧化物生成的机会。

2.焊缝裂纹：焊缝裂纹是焊接过程中产生的裂纹，主要分为冷裂纹、热裂纹和应力裂纹等。

焊缝裂纹会降低焊接接头的强度和密封性。

防止焊缝裂纹的措施包括：-控制焊接热输入，避免产生过高的焊接温度，从而减少热应力。

-在焊接过程中施加适当的预应力，以减轻焊接接头的应力集中。

-使用适当的焊接工艺，如预热、热处理等，以提高焊接接头的韧性和抗裂性。

-使用合适的焊接材料，选择低碳钢、不锈钢等具有良好韧性的材料。

3.气孔：气孔是焊缝中残留的气体。

气孔会降低焊缝的强度和密封性，并增加腐蚀和疲劳的可能性。

防止气孔的措施包括：-使用合适的焊接材料，避免含有过多的气体夹杂物。

-控制焊接速度和焊接电流，避免产生过大的气泡。

-使用合适的保护气体，如纯净氩气或二氧化碳，以减少气孔的形成。

-预热焊接接头，使接头内的气体被排除，减少气孔的生成。

4.熔胀：熔胀是焊接过程中材料体积增大的现象。

熔胀会导致焊缝变形、裂纹等问题。

防止熔胀的措施包括：-控制焊接电流和电压，避免产生过大的熔池。

-控制焊接速度和焊接温度，使熔池适当冷却，减少熔胀的可能性。

-使用适当的支撑结构，减少焊缝的变形和应力集中。

-使用合适的焊接材料和焊接工艺，以减少熔胀的产生。

总结：为了预防以上焊接缺陷，焊工应严格按照焊接规范和操作规程进行焊接，并结合适当的监测和检验手段，如探伤、X射线检测等，及时发现和纠正焊接缺陷，确保焊接质量和接头性能。

焊接常见缺陷产生的原因及其预防措施焊接是一种连接金属材料的重要工艺，然而在焊接过程中常常会出现一些缺陷。

这些缺陷不仅会影响焊接接头的质量，还可能使焊接件在使用过程中发生断裂、漏水、裂纹等问题。

因此，了解焊接常见缺陷产生的原因以及预防措施是非常重要的。

焊缝凹陷通常是由于焊条或焊丝填充金属的熔化不充分造成的。

原因可以是焊接电流、焊接速度不恰当，也可能是焊接材料没有充分预热。

预防焊缝凹陷的方法包括调整焊接电流和速度，确保焊接过程中熔化的金属能够充分填充焊缝，在焊接前对材料进行预热，提高焊接接头的质量。

气孔是一个常见的焊接缺陷，产生的原因主要有以下几点：焊接表面存在油污、氧化物和水蒸汽等杂质；焊接过程中气体没有充分排除；焊工操作不当、焊接电流过高等。

预防气孔的方法包括在焊接前清洁焊接表面，确保表面没有油污和氧化物；采取合适的焊接工艺参数，确保气体能够充分排除；提高焊工的技术水平和操作技巧。

夹渣是指焊缝中存在未熔合的焊条涂层、氧化物和金属夹渣等。

夹渣的产生原因包括焊接电流过低、焊速过快以及焊工操作不当等。

预防夹渣的方法包括调整焊接电流和速度，确保焊条能够充分熔化；在焊接过程中及时清除焊接区域的夹渣，提高焊接接头的质量。

未焊透是焊接中常见的缺陷之一，它可以导致接头的强度降低、断裂等问题。

未焊透的原因主要是焊接电流过低、焊接时间过短以及焊工操作不当等。

预防未焊透的方法包括调整焊接电流和时间，确保焊缝中的焊条能够充分熔化；提高焊工的操作技巧和焊接过程的质量控制。

热裂纹是焊接常见的缺陷之一，它与焊接材料的合金成分、材料的热膨胀系数、焊接应力等因素有关。

预防热裂纹的方法包括选择合适的焊接材料，确保焊接材料的成分和热膨胀系数与基材相匹配；控制焊接过程中的温度和应力，避免焊接接头过热和应力集中。

总之，预防焊接常见缺陷的关键是优化焊接工艺参数、提高焊工技术水平以及加强对焊接材料的选择和处理。

通过采取适当的预防措施，可以有效降低焊接缺陷的发生率，提高焊接接头的质量。

焊接中常见的缺陷及预防措施焊接作为一种常见的金属连接技术，广泛应用于许多领域，如汽车、建筑、机械、航空等。

在焊接过程中，由于多种因素的影响，可能会产生各种焊接缺陷，这些缺陷如果不能及时检测和修补，将会导致焊接接头的质量下降，从而影响产品的性能和安全。

因此，掌握焊接缺陷的类型，了解它们的形成原因和特征，并采取相应的预防措施是非常必要的。

一、焊接中常见的缺陷类别1.焊接裂纹焊接裂纹是指在焊接接头中形成的一些裂缝，通常会引起焊接接头的破裂和开裂。

其主要原因是焊接时产生的应力过高，而焊接接头的塑性或韧性低于应力水平，导致裂纹形成。

2.气孔气孔是指在焊接接头中形成的一些气体孔隙，通常会引起焊接接头的承载能力下降和腐蚀敏感性增加。

其主要原因是焊接过程中气体没有得到完全排放，或焊接材料中含有氧化物等杂质，导致产生气孔。

3.未焊透未焊透是指在焊接接头中存在未完全焊透的情况，通常会导致焊接接头的强度下降和腐蚀敏感性增加。

其主要原因是焊接温度不够高或焊接时间不够长，没有完成全部焊接。

4.冷焊接冷焊接是指在焊接接头中因火焰不足或焊材量不足等因素，导致接头不够热，未能产生彻底结合而形成的缺陷，通常会导致焊接接头的强度下降和腐蚀敏感性增加。

5.夹渣夹渣是指在焊接接头中因焊丝或焊条的表面有杂质或内部含气，而导致未能将渣完全浮于熔池表面，而与熔池结合形成的缺陷，通常会引起焊接接头的强度下降和腐蚀敏感性增加。

6.焊接变形焊接变形是指焊接接头在焊接中由于受到热应力和冷却收缩的影响，而发生形变的现象。

其主要原因是焊接温度和焊接速度不合适，或使用的焊接方法错误。

二、焊接中常见缺陷的预防措施1.焊接裂纹的预防（1）控制焊接热量，采用适当的预热和后热措施，以减少焊接接头的热应力；（2）选择适当的材料和焊接方法，以提高焊接接头的塑性和韧性；（3）严格执行焊接规程，防止焊接接头产生一些质量问题，如缺陷、气孔等。

2.气孔的预防（1）使用干燥的焊材和基材，以减少水分和氧化物等杂质的含量；（2）控制焊接过程中的熔池气氛，以避免氧和氮等气体的侵入；（3）严格执行焊接规程和焊接参数的标准，以保证焊接接头的质量。

焊缝中的常见缺陷及其防止措施
焊缝中常见的缺陷包括以下几种：
1. 焊缝气孔：气孔是由于焊接过程中未完全排出的气体形成的小孔。

它可以降低焊缝的强度和密封性能。

防止措施包括：
- 保持焊接区域的干燥和清洁，避免有水分、油污等杂质进入焊缝。

- 选用合适的焊接材料，控制焊接电流和电压，以减少气体的产生。

- 确保焊接操作符合标准和规范，如正确使用焊接电源和焊枪等设备，控制焊接速度和角度。

2. 焊缝夹渣：夹渣是由于焊接过程中未完全排除的焊渣和沉淀物残留在焊缝中形成的。

它会降低焊缝的密封性和强度。

防止措施包括：
- 清理焊接区域，确保焊接前的基材表面清洁。

- 选择合适的焊接工艺，如使用足够的焊接电流和填充材料，以便焊渣和沉淀物可以顺利排除。

- 在焊接过程中定期对焊缝进行清理，及时清除夹渣。

3. 焊缝裂纹：焊缝裂纹可分为冷裂纹、热裂纹和应力裂纹等。

它们可能会导致焊缝的破裂和失效。

防止措施包括：
- 控制焊接过程中的预热和降温速度，以避免温度梯度过大引起冷裂纹。

- 选择合适的焊接工艺和填充材料，以避免热裂纹的生成。

- 避免过量的残余应力，如通过预加应力退火来改善应力裂纹的情况。

4. 焊缝凹陷和错边：焊缝的凹陷和错边可能会导致焊缝的强度下降和不均匀厚度。

防止措施包括：
- 控制好焊接的速度和焊枪的运动轨迹，以确保焊缝的均匀填充。

- 使用适当的焊缝形状和角度，以减少焊缝的凹陷和错边。

以上是常见焊缝的缺陷及其防止措施。

实际操作中，也应根据不同的焊接材料和工艺选择合适的防控方法。
