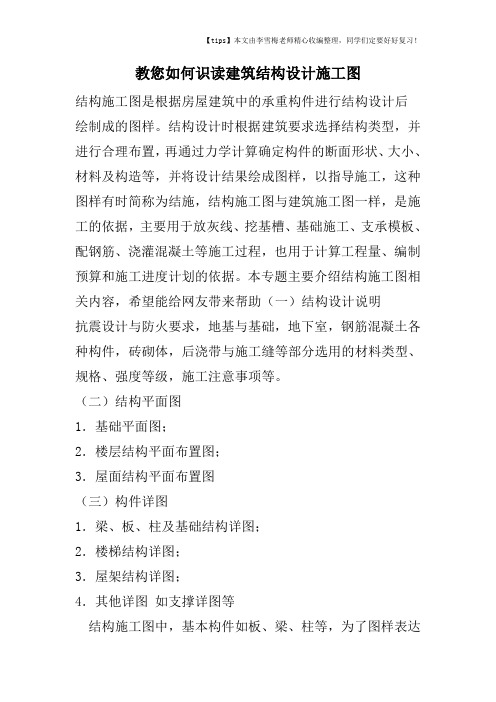

教您如何识读建筑结构设计施工图结构施工图是根据房屋建筑中的承重构件进行结构设计后绘制成的图样。
结构设计时根据建筑要求选择结构类型，并进行合理布置，再通过力学计算确定构件的断面形状、大小、材料及构造等，并将设计结果绘成图样，以指导施工，这种图样有时简称为结施，结构施工图与建筑施工图一样，是施工的依据，主要用于放灰线、挖基槽、基础施工、支承模板、配钢筋、浇灌混凝土等施工过程，也用于计算工程量、编制预算和施工进度计划的依据。
本专题主要介绍结构施工图相关内容，希望能给网友带来帮助（一）结构设计说明抗震设计与防火要求，地基与基础，地下室，钢筋混凝土各种构件，砖砌体，后浇带与施工缝等部分选用的材料类型、规格、强度等级，施工注意事项等。
（二）结构平面图1．基础平面图；2．楼层结构平面布置图；3．屋面结构平面布置图（三）构件详图1．梁、板、柱及基础结构详图；2．楼梯结构详图；3．屋架结构详图；4．其他详图如支撑详图等结构施工图中，基本构件如板、梁、柱等，为了图样表达简明扼要，便于清楚区分构件，便于施工，制表、查阅，有必要以代号或符号去表示各类构件，国家《建筑结构制图标准》给出的常用构件代号，均以构件名称的汉语拼音的第一个字母来表示...结构施工图识读方法1．从上往下，从左往右的看图顺序是施工图识读的一般顺序。
比较符合看图的习惯，同时也是施工图绘制的先后顺序。
2．由前往后看，根据房屋的施工先后顺序，从基础、墙柱、楼面到屋面依次看，此顺序基本也是结构施工图编排的先后顺序。
3．看图时要注意从粗到细，从大到小。
先粗看一遍，了解工程的概况、结构方案等。
然后看总说明及每一张图纸，熟悉结构平面布置，检查构件布置是否合理正确，有无遗漏，柱网尺寸、构件定位尺寸、楼面标高等是否正确。
最后根据结构平面布置图，详细看每一个构件的编号、跨数、截面尺寸、配筋、标高及其节点详图。
4．纸中的文字说明是施工图的重要组成部分，应认真仔细逐条阅读，并与图样对照看，便于完整理解图纸。
完整版)钢结构识图图集图标讲解XXX钢结构识图培训讲义技术部XXX 2009年5月24日第一章：识图基础一、投影及三视图三视图包括正视图（上左）、侧视图（上右）和俯视图（下）。
在使用时不一定要完整出现，可能只有其中两个。
如果有剖视符号，按照符号所示方向看物体。
如果没有剖视符号，则一般遵循以下惯：侧视图在正视图的右侧时，表示是站在正视图中物体的右侧向左看；侧视图在正视图的左侧时，表示是站在正视图中物体的左侧向右看；俯视图表示从上向下看到的正视图中的物体。
正确的看图方向至关重要，决定了装配方向的正确与否。
由于详图绘制人员的个体差异，选择表达方式上会有所差异，需要在图面上相互印证，如有不一致处及时和制图人员沟通确认。
二、剖面符号和断面符号1.断面符号表示从符号处剖开看到的断面，不表示断面后方的其他东西。
2.剖面符号表示从符号处剖开看到的断面及断面后方的其他东西。
3.在钢构详图中，断面符号和剖面符号使用上有些随意，是因为功能上比较接近，着重表达的是看物体的方向。
看物的方向是从粗线朝文字的方向看。
粗线表示人的眼睛，文字表示看的朝向。
三、索引符号及节点符号1.不带剖视方向的索引：左边为索引，右边为对应的节点，表示将圈画中的部分放大绘制细节。
字母a表示参看中的节点，底下的“—”表示“在本图中”。
如果节点详图不在本图中，就写对应的图纸编号，比如“详图-09”或“09”等。
有时也直接索引出来后直接放大，不用到节点符号。
2.带剖视符号的索引：与剖（断）面符号类似，看物的方向是从粗线朝细线的方向看。
粗线表示人的眼睛，细线表示看的朝向。
四、对称符号五、焊缝符号1.焊缝基本符号（常用）：表示焊缝横截面形状的符号。
序号名称示意图符号1 卷边焊缝2 I形焊缝3 V形焊缝4 单边V形焊缝5 带钝边V形焊缝6 带钝边单边V形焊缝7 6角焊缝8 塞焊缝或槽焊缝2.辅助符号：表示焊缝表面形状特征的符号。
序号名称示意图符号说明1 平面符号焊缝表面XXX（一般通过加工）2 凹面符号焊缝表面凹陷3 凸面符号焊缝表面凸起不需要确切说明焊缝表面形状时，可以不用辅助符号。
结构设计总说明识图讲解三、自然条件：3.1场地的工程地质及地下水条件：各土层的信息及地下水情况确定合理的基坑支护形式；2.基坑开挖过程中查看实际的土层是否与《岩土工程勘察报告》各土层的信息一致，如果不一致与基坑支护单位协商是否调整支护形式；（1）根据水位表信息确定基坑支护形式；（2）根据水位表信息明确降水方式；（3）对于在干湿交替条件下，注意设计对混凝土结构是否有特殊要求。
（《岩土工程勘察报告》应有建议，设计应考虑。
）四、正负零绝对标高结构说明给出中±0.000的绝对标高，核对结构图与建筑图相对标高±0.00相对应的绝对标高是否一致。
七、设计采用的荷载标准值结构说明中给出的设计荷载标准值，作为顶板拆模后楼面堆载的依据。
八、地基基础8.1 根据<工程地质勘察报告>,本工程整体采用天然地基，基底标高在36.00m左右，持力层土质为第四纪冲洪的粉质粘土、粘质粉土3层，局部存在的有机质粘土、有机质重粉质粘土3-2•层在验槽时视钎探情况酌情处理，综合考虑的承载力标准值(ka)为160kPa。
1. 若工程采用天然地基或复合地基，应随时掌握持力最后一步土开挖时基底的土质情况，如果达不到持力层土质要求，应及时与设计单位、勘察单位、建设单位、监理单位共同协商，从新确定开挖深度。
避免二次开挖。
避免施工成本加大及影响施工进度。
2.如果塔吊基础设置在基底标高，可作为地基是否满足塔吊的地基承载力要求的参考，不满足塔基承载力要求时，需对对地基进行处理，确定处理方法。
8.1.1 天然地基基槽开挖至基底标高以上200mm时，应进行普遍钎探，并通知地质勘测、监理、设计等有关单位共同验槽，确定持力层准确无误后方可进行下一道工序。
提前绘制钎探图，钎探点布置视地基复杂情况间距1.0m-1.5m，钎探深度应符合规范《建筑地基基础工程施工质量验收规范》GB50202-2002要求。
8.2 关于施工降水8.2.1 本场区施工时，应根据地勘报告及实际情况确定是否降低地下水位，保证正常施工，防止结构上浮，同时应采取措施防止因降低地下水位对周围建筑物、道路产生不利影响。

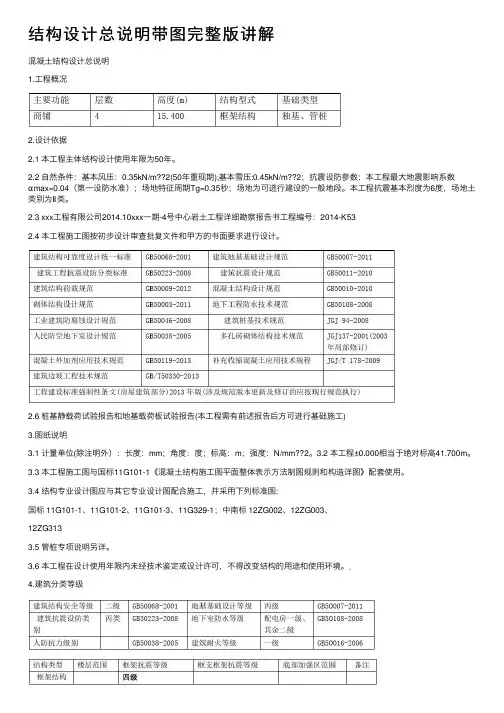

结构设计总说明带图完整版讲解混凝⼟结构设计总说明1.⼯程概况2.设计依据2.1 本⼯程主体结构设计使⽤年限为50年。
2.2 ⾃然条件：基本风压：0.35kN/m??2(50年重现期);基本雪压:0.45kN/m??2；抗震设防参数：本⼯程最⼤地震影响系数αmax=0.04（第⼀设防⽔准）；场地特征周期Tg=0.35秒；场地为可进⾏建设的⼀般地段。
本⼯程抗震基本烈度为6度，场地⼟类别为Ⅱ类。
2.3 xxx⼯程有限公司2014.10xxx⼀期-4号中⼼岩⼟⼯程详细勘察报告书⼯程编号：2014-K532.4 本⼯程施⼯图按初步设计审查批复⽂件和甲⽅的书⾯要求进⾏设计。
2.6 桩基静载荷试验报告和地基载荷板试验报告(本⼯程需有前述报告后⽅可进⾏基础施⼯)3.图纸说明3.1 计量单位(除注明外）：长度：mm；⾓度：度；标⾼：m；强度：N/mm??2。
3.2 本⼯程±0.000相当于绝对标⾼41.700m。
3.3 本⼯程施⼯图与国标11G101-1《混凝⼟结构施⼯图平⾯整体表⽰⽅法制图规则和构造详图》配套使⽤。
3.4 结构专业设计图应与其它专业设计图配合施⼯，并采⽤下列标准图:国标 11G101-1、11G101-2、11G101-3、11G329-1；中南标 12ZG002、12ZG003、12ZG3133.5 管桩专项说明另详。
3.6 本⼯程在设计使⽤年限内未经技术鉴定或设计许可，不得改变结构的⽤途和使⽤环境。
．4.建筑分类等级⼀级:板 :1.5h 梁 :2.0h 墙.柱 :3.0h 楼梯 :1.5h4.4 混凝⼟结构的环境类别：地⾯以下构件、厨房、卫⽣间、阳台、⾬篷、屋⾯、车道、车库顶板等外露构件属⼆a类环境，其余部分属⼀类环境。
4.5 腐蚀性：地下⽔对混凝⼟结构具有微腐蚀性，对钢筋混凝⼟结构中的钢筋具微腐蚀性。
5.主要荷载取值5.1 楼（屋）⾯⾯层荷载标准值如下：(kN/㎡??):楼⾯ 1.5 屋⾯ 3.5 地下室2.0 卫⽣间 8.0 通道4.0 车道6.0 5.2 墙体材料、设备荷载标准值如下：烧结多孔砖容重 11 kN/?；加⽓混凝⼟砌块容重 8 kN/；地下室配电房、⽔泵房 10kN/㎡；??排烟机房、电梯机房 7kN/㎡??；120厚轻质墙板安装并装修完成⾯荷载 1.4kN/㎡注：消防车道顶板及车库顶板消防车荷载荷载 35kN/m??2??5.4 基本风压：0.35kN/㎡?? ;地⾯粗糙度类别C类;体型系数为 1.3;5.5 基本雪压: 0.45kN/㎡积雪分布系数为：⾼低屋⾯处2h范围 2.0、其余屋⾯ 1.0;5.8 温度作⽤的设计参数为地下室±12度，露天构件±25度，室内构件±15度。
超全的建筑结构施工图识图总结，入门必看！房建施工实战之结构图读图识图总结，建筑工程图纸识读的入门知识，力求达到以下四个方面能力：1、理解建筑施工图的成图原理和制图标准；2、看懂房屋的组成和各部分的材料、做法，能够看懂一般建筑工程的主要施工图纸；3、能够根据施工图纸进行建筑面积和一般工程量的计算以及常用构件数量的统计；4、能够发现图纸中较明显的错误、遗漏和图样之间相互矛盾的地方。
第一节建筑工程施工图的组成各专业施工图的内容1、总图：建筑场地范围内建筑物的位置、形状和尺寸，道路、绿化及各种室外管线的布置等。
2、建筑专业图：建筑平面图、立面图、剖面图、各种详图及门窗表、材料做法表。
3、结构专业图：基础图、各层顶板的平面、剖面、各种构件详图，构件数量表及设计说明。
4、设备专业图：包括给水、排水、采暖、通风各系统的平面图、轴测图和各种详图。
5、电气专业图：包括照明、动力和弱电的系统图、平面图及详图等。
第二节建筑工程图的成图原理一、投影的概念用一组假想的投射线把物体的形状投到一个平面上，就可以得到一个图形，称为投影法。
二、投影的种类1、中心投影：投影线由一点放射出来投射到物体上，这种作图方法称为中心投影法。
2、平行投影：投影线呈相互平行状投射到物体上，称平行投影。
（1）正投影：使投影线垂直于投影面时，并且使物体的一个面也垂直于投影线。
（2）斜投影：当投影线倾斜于投影面时，所作出的投影。
三、物体的三面正投影图1、三面正投影体系的形成（1）将物体放在三个相互垂直的投影面间；（2）用三组垂直于投影面的投影线作投影；（3）在三个投影面上得到三个正投影图。
2、三面正投影体系的展开（1）正立投影面不动；（2）水平投影面向下转动90°；（3）侧立投影面向右后方转动90°。
3、三面投影图的特性（1）不全面性每个投影图只能反映物体两个方向的尺寸；立面图反映长度和高度；平面图反映长度和宽度；侧面图反映高度和宽度。
结构设计总说明识图讲解三、自然条件：场地得工程地质及地下水条件：3、1、根据结构说明中“地层岩性表”及甲方提供得《岩土工程勘察报告》1 各土层得信息及地下水情况确定合理得基坑支护形式；、基坑开挖过程中查瞧实际得土层就是否与《岩土工程勘察报告》各土层2 得信息一致，如果不一致与基坑支护单位协商就是否调整支护形式；、结构说明中“地下水位表”，基坑开挖过程中主要注意以下点：33 （1）根据水位表信息确定基坑支护形式；（2）根据水位表信息明确降水方式；）对于在干湿交替条件下，注意设计对混凝土结构就是否有特殊要求。
3（）（《岩土工程勘察报告》应有建议，设计应考虑。
四、正负零绝对标高、结构说明给出中±00、000得绝对标高，核对结构图与建筑图相对标高±相对应得绝对标高就是否一致。
00七、设计采用得荷载标准值结构说明中给出得设计荷载标准值，作为顶板拆模后楼面堆载得依据。
八、地基基础、<工程地质勘察报告36>,本工程整体采用天然地基，基底标高在1 8、根据局部存在得有3粘质粉土层，00m左右，持力层土质为第四纪冲洪得粉质粘土、综合考虑得层在验槽时视钎探情况酌情处理，有机质重粉质粘土机质粘土、3-2?承载力标准值为(ka)160kPa。
应随时掌握持力最后一步土开挖时基1 、若工程采用天然地基或复合地基，底得土质情况，如果达不到持力层土质要求，应及时与设计单位、勘察单位、建设单位、监理单位共同协商，从新确定开挖深度。
避免二次开挖。
避免施工成本加大及影响施工进度。
可作为地基就是否满足塔吊得地基承载力如果塔吊基础设置在基底标高，、2．要求得参考，不满足塔基承载力要求时，需对对地基进行处理，确定处理方法。
普遍钎探，时，应进行200mm8、1、1 天然地基基槽开挖至基底标高以上确定持力层准确无误后方可设计等有关单位共同验槽，并通知地质勘测、监理、进行下一道工序。
，钎探深5m提前绘制钎探图，钎探点布置视地基复杂情况间距1、0m-1、要求。

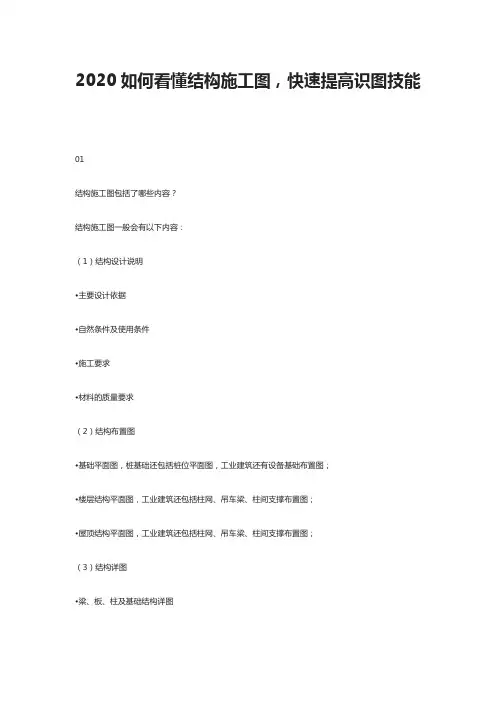

2020如何看懂结构施工图，快速提高识图技能01结构施工图包括了哪些内容？结构施工图一般会有以下内容：（1）结构设计说明•主要设计依据•自然条件及使用条件•施工要求•材料的质量要求（2）结构布置图•基础平面图，桩基础还包括桩位平面图，工业建筑还有设备基础布置图；•楼层结构平面图，工业建筑还包括柱网、吊车梁、柱间支撑布置图；•屋顶结构平面图，工业建筑还包括柱网、吊车梁、柱间支撑布置图；（3）结构详图•梁、板、柱及基础结构详图•楼梯结构详图•屋架结构详图•其他构件详图02识图要点和步骤还不熟悉图纸的盆友们，在拿到一份结构施工图后，学会有目标、有顺序地进行识图，明确自己需要哪些信息，必要时可以一边看图一边做笔记，提高工作效率。
（1）识图顺序看结构施工图前，看懂建筑施工图可以帮助大家认识结构施工图，所以第一步，建议大家先拿下建筑施工图。
①看标准层梁配筋图时，在梁配筋图中可以看到梁的分布，梁一般都是依轴线来布置的。
在每一根梁处都有标注梁的代号。
按梁的不同代号从1找到最后的或者说最大的编号。
每一个梁的代号都能找到相同的标注的一根梁其配有详细的配筋、梁断面尺寸标注，有的还有跨数和悬挑的标注。
通过把所有的代号的梁找出来，基本上就能看明白梁配筋图了。
同时也可以结合建筑平面图来看，“基本上是墙下就有梁，房间分隔处下就有梁”，便于理解。
②看墙柱标准层位置图，注意有些连系梁的配筋是标注在墙柱布置图上的，并将柱布置图与梁图结合看。
完成这几步后，基本上能清楚标准层的结构了。
在看柱位置图时，可以同时看一看柱子配筋。
③看标准层板配筋图，将梁、柱、板配筋图中的说明看一遍，包括图上的文字说明和施工图中的各种详图（大样图）代码，结合标识位置看；结合楼梯看标准层的楼梯配筋和与梁、墙、柱的结合。
④看桩基施工图、承台、地梁图⑤看非标准层的结构施工图和地下室的结构施工图。
⑥看屋面结构施工图。
⑦看水池、坡道、屋顶楼梯间、电梯间等的结构施工图。
结构设计总说明识图讲解
三、自然条件：
3.1场地的工程地质及地下水条件：
各土层的信息及地下水情况确定合理的基坑支护形式；
2.基坑开挖过程中查看实际的土层是否与《岩土工程勘察报告》各土层的信息一致，如果不一致与基坑支护单位协商是否调整支护形式；
（1）根据水位表信息确定基坑支护形式；
（2）根据水位表信息明确降水方式；
（3）对于在干湿交替条件下，注意设计对混凝土结构是否有特殊要求。
（《岩土工程勘察报告》应有建议，设计应考虑。
）
四、正负零绝对标高
结构说明给出中±0.000的绝对标高，核对结构图与建筑图相对标高±0.00相对应的绝对标高是否一致。
七、设计采用的荷载标准值
结构说明中给出的设计荷载标准值，作为顶板拆模后楼面堆载的依据。
八、地基基础
8.1 根据<工程地质勘察报告>,本工程整体采用天然地基，基底标高在36.00m左右，持力层土质为第四纪冲洪的粉质粘土、粘质粉土3层，局部存在的有机质粘土、有机质重粉质粘土3-2 层在验槽时视钎探情况酌情处理，综合考虑的承载力标准值(ka)为160kPa。
1. 若工程采用天然地基或复合地基，应随时掌握持力最后一步土开挖时基底的土质情况，如果达不到持力层土质要求，应及时与设计单位、勘察单位、建设单位、监理单位共同协商，从新确定开挖深度。
避免二次开挖。
避免施工成本加大及影响施工进度。
2.如果塔吊基础设置在基底标高，可作为地基是否满足塔吊的地基承载力要求的参考，不满足塔基承载力要求时，需对对地基进行处理，确定处理方法。
8.1.1 天然地基基槽开挖至基底标高以上200mm时，应进行普遍钎探，并通知地质勘测、监理、设计等有关单位共同验槽，确定持力层准确无误后方可进行下一道工序。
提前绘制钎探图，钎探点布置视地基复杂情况间距1.0m-1.5m，钎探深度应符合规《建筑地基基础工程施工质量验收规》GB50202-2002要求。
8.2 关于施工降水
8.2.1 本场区施工时，应根据地勘报告及实际情况确定是否降低地下水位，保证正常施工，防止结构上浮，同时应采取措施防止因降低地下水位对周围建筑物、道路产生不利影响。
1.工程如果需降水，应按照相关要求进行论证。
应考虑是否对建筑物、及道路产生不利影响，如有影响，制定相应的预防措施。
（《勘察报告》应有建议是否需要降水）
2. 防止结构上浮问题设计应考虑。
8.2.2 本工程在完成基础底板且主体结构完成了地上六层或以上时具备停止降水条件。
1.明确了停止降水的条件，如果本工程有沉降后浇带，还需考虑其封闭时间
是否影响停止降水时间。
（2）停止降水时间（对应的形象部位）应在降水方案中体现。
8.2.3 如需提前停止降水，须根据周围未降水区域水位标高和已完成结构楼层情况由相关各方（甲方、监理、设计、施工、水位监测等单位）共同商定。
8.2.4当施工组织计划先停止降水后补浇后浇带时，应采取图1-2、图1-3的先停止降水后补浇后浇带的加强措施。
（1）首先确定是否采用先停止降水后补浇后浇带
（2）如果确定采用先降水后浇筑后浇带的方法应采取图1-2、图1-3的先停止降水后补浇后浇带的加强措施。
并体现在方案、交底中。
（3）停止降水及后浇带施工明确，并有书面的依据。
甲方、监理、设计的认可。
（因为图纸不是一种方法）
8.3 本工程基坑较深，开槽时应根据勘查报告提供的参数进行放坡，对基坑距道路、市政管线及现有建筑物较近处应进行边坡支护，以确保道路、市政管线以及现有建筑物的安全和施工的顺利进行。
边坡支护应由有相应设计施工资质的单位承担。
8.4 开挖基槽时，不应扰动土的原状结构，如有扰动，应挖除扰动部分，经验槽确定处理意见后再回填。
混凝土基础底板下设有防水层及100厚素混凝土层，每边宽出基础边一般为100mm，也可以根据导墙厚度确定。
（1）基础底板模板如果采用砖模，宽出基础边可按砖模厚度确定。
（2）按砖模厚度确定，要比100mm多，应与经营协商，是否办理经济洽商。
8.5 地下室底板与隔墙及周边外墙应一次整体浇筑至底板（楼板）面
300mm以上。
（1）人防外墙上返500mm，与设计协商是否能够与其他外墙一样改为300mm，办理洽商。
（2）隔墙不需要上返300mm，在这里去掉隔墙，办理洽商。
有防水要求的各层地下室外墙、水池外围墙体按图5-1所示设置水平施工缝，水平施工缝间混凝土应一次浇注完毕。
不得再留任何竖向施工缝（后浇带除外）。
（3）除了以后浇带为界的施工缝，还需要另行划分施工缝的需要办理洽商，并采取相应的处理措施。
8.6 基坑回填应在地下室顶板浇筑28天后（砼强度达到100%）及时回填。
尽量能够在达到强度后回填，回填安排不容易满足条件，注意回填时不能因回填影响外墙结构，特殊工程另行商议。
基坑回填土及位于设备基础、地面、散水、踏步等基础之下的回填土，必须分层夯实，压实系数≥0.93。
地下室外墙周围基坑宜采用2:8灰土回填，也可以采用素土回填，围详建施；设备基础应采用2:8灰土回填。
建筑图对回填是如何要求的，如果无要求应办理洽商。
方案、交底中要有图纸中针对回填土的相关要求。
8.7 本工程1#办公、2#办公应进行沉降观测，沉降观测应按《建筑地基基础设计规(GB 50007-2011)》和《地区建筑地基基础勘察设计规》有关规定执行。
沉降观测应从施工开始，整个施工期和使用期直至达到沉降变形稳定标准为止。
沉降观测由有相应资质的单位承担。
有第三方监测的应该有第三方监测方案。
九、主要结构材料
9.1 钢筋及钢材：
9.1.1 钢筋采用HPB300级(φ)；HRB400级(ψ)；
9.1.2 钢板采用Q235-B、Q345-B钢。
查看图中是否明确了两种钢板使用部位。
9.1.3 吊钩、吊环均采用HPB300级钢筋，不得采用冷加工钢筋。
对外加工单钢筋品种不要写一级钢、二级钢，应书写为采用HPB300钢筋。
其余同。
9.1.4 抗震设防地区的建筑，其结构用钢材应符合抗震性能要求。
抗震等级为一、二、三级的框架和斜撑构件（含楼梯板筋）纵向钢筋的抗拉强度实测值与屈服强度实测值,的比值不应小于1.25，且屈服强度实测值与屈服强度标准值的比值不应大于1.3,钢筋在最大拉力下的总伸长率实测值不应小于9%。
（1）这里未说明底板是否为抗震构件，若不是抗震构件，办理洽商.
（2）若底板不是抗震构件，不做试验指标，节省资金。
（3）若底板不是抗震构件，试验要明确使用代表部位
（4）工长要进行翻样提量，明确各部位是否抗震构件及相应的用量。
（5）住宅工程明确具体构件。
对抗震和不抗震的钢筋现场分开，方便现场管理。
明确楼梯是否使用抗震钢筋。
9.2.焊条：HPB300钢筋采用E43xx型，HHRB400钢筋采用E50xx型，钢筋与型钢焊接随钢筋定焊条。
工程实体使用焊条，要求有数据：合格证。
9.3.油漆：凡外露钢铁件必须在除锈后涂防腐漆，面漆两道，并经常注意
维护。
（1）首先确定有无外漏钢铁件；
（2）如果有外露钢铁件，需要给加工厂明确涂刷两道防腐漆的要求。
9.4.混凝土：
9.4.1 混凝土强度等级(现浇混凝土采用预拌混凝土)
混凝土强度等级表一
注意不同强度混凝土交接划分问题，办理洽商，具体明确：
（1）柱、梁核心区的混凝土强度问题；
（2）墙体不同强度的交接位置；查看图纸是否全部能区分剪力墙、地下室外墙、人防外墙；是否存在混凝土隔墙？（强度？）
（3）连梁强度高，连梁如果同顶板一起浇筑，混凝土强度等级问题；
（4）顶板厚度围墙体的混凝土强度等级的确定。
（5）施工有依据，在方案及交底中明确。
试验计划及试块制作要注意。
混凝土申请单明确，小票等。
混凝土强度等级表二
（1）人防外墙有的时候是结构墙，这种情况下询问设计是否需要使用防水混凝土，如果不用防水混凝土，办理洽商。
还有分界问题。
（2）抗渗混凝土的围划分：外墙交接处、顶板不抗渗墙体抗渗时顶板厚度。
