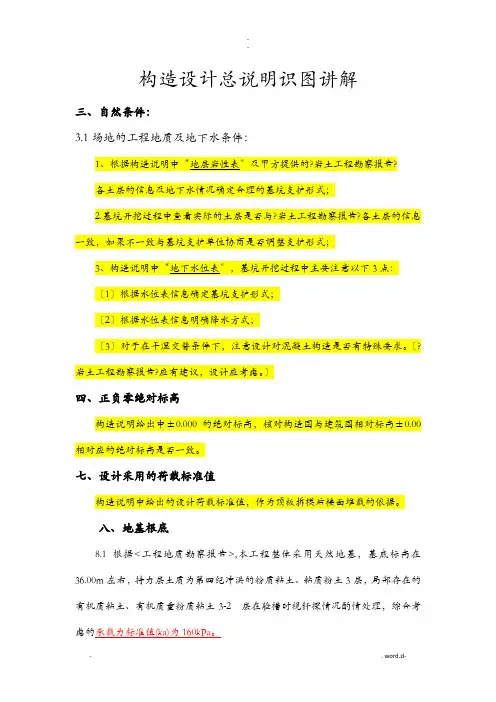

构造设计总说明识图讲解三、自然条件:3.1场地的工程地质及地下水条件:各土层的信息及地下水情况确定合理的基坑支护形式;2.基坑开挖过程中查看实际的土层是否与?岩土工程勘察报告?各土层的信息一致,如果不一致与基坑支护单位协商是否调整支护形式;〔1〕根据水位表信息确定基坑支护形式;〔2〕根据水位表信息明确降水方式;〔3〕对于在干湿交替条件下,注意设计对混凝土构造是否有特殊要求。
〔?岩土工程勘察报告?应有建议,设计应考虑。
〕四、正负零绝对标高构造说明给出中±0.000的绝对标高,核对构造图与建筑图相对标高±0.00相对应的绝对标高是否一致。
七、设计采用的荷载标准值构造说明中给出的设计荷载标准值,作为顶板拆模后楼面堆载的依据。
八、地基根底8.1 根据<工程地质勘察报告>,本工程整体采用天然地基,基底标高在36.00m左右,持力层土质为第四纪冲洪的粉质粘土、粘质粉土3层,局部存在的有机质粘土、有机质重粉质粘土3-2 层在验槽时视钎探情况酌情处理,综合考虑的承载力标准值(ka)为160kPa。
1. 假设工程采用天然地基或复合地基,应随时掌握持力最后一步土开挖时基底的土质情况,如果达不到持力层土质要求,应及时与设计单位、勘察单位、建立单位、监理单位共同协商,从新确定开挖深度。
防止二次开挖。
防止施工本钱加大及影响施工进度。
2.如果塔吊根底设置在基底标高,可作为地基是否满足塔吊的地基承载力要求的参考,不满足塔基承载力要求时,需对对地基进展处理,确定处理方法。
8.1.1 天然地基基槽开挖至基底标高以上200mm时,应进展普遍钎探,并通知地质勘测、监理、设计等有关单位共同验槽,确定持力层准确无误前方可进展下一道工序。
提前绘制钎探图,钎探点布置视地基复杂情况间距1.0m-1.5m,钎探深度应符合规X?建筑地基根底工程施工质量验收规X?GB50202-2002要求。
8.2 关于施工降水8.2.1 本场区施工时,应根据地勘报告及实际情况确定是否降低地下水位,保证正常施工,防止构造上浮,同时应采取措施防止因降低地下水位对周围建筑物、道路产生不利影响。

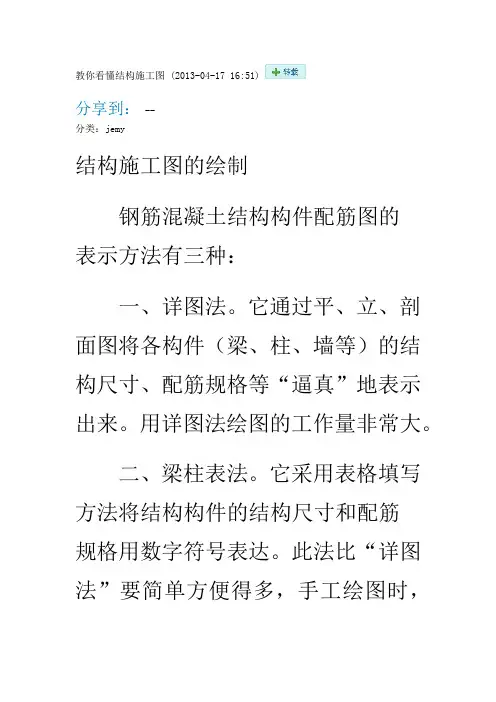

教你看懂结构施工图 (2013-04-17 16:51)分享到: --分类:jemy结构施工图的绘制钢筋混凝土结构构件配筋图的表示方法有三种:一、详图法。
它通过平、立、剖面图将各构件(梁、柱、墙等)的结构尺寸、配筋规格等“逼真”地表示出来。
用详图法绘图的工作量非常大。
二、梁柱表法。
它采用表格填写方法将结构构件的结构尺寸和配筋规格用数字符号表达。
此法比“详图法”要简单方便得多,手工绘图时,深受设计人员的欢迎。
其不足之处是:同类构件的许多数据需多次填写,容易出现错漏,图纸数量多。
三、结构施工图平面整体设计方法(以下简称“平法”)。
它把结构构件的截面型式、尺寸及所配钢筋规格在构件的平面位置用数字和符号直接表示,再与相应的“结构设计总说明”和梁、柱、墙等构件的“构造通用图及说明”配合使用。
平法的优点是图面简洁、清楚、直观性强,图纸数量少,设计和施工人员都很欢迎。
??10. 2 结构施工图绘制的具体内容一、图纸目录全部图纸都应在“图纸目录”上列出,“图纸目录”的图号是“G-0”。
结构施工图的“图别”为“结施”。
“图号”排列的原则是:从整体到局部,按施工顺序从下到上。
例如,“结构总说明”的图号为“G-1”(G表示“结施”),以后依次为桩基础统一说明及大样、基础及基础梁平面、由下而上的各层结构平面、各种大样图、楼梯表、柱表、梁大样及梁表。
按平法绘图时,各层结构平面又分为墙柱定位图、各类结构构件的平法施工图(模板图,板、梁、柱、剪力墙配筋图等,特殊情况下增加的剖面配筋图),并应和相应构件的构造通用图及说明配合使用。
此时应按基础、柱、剪力墙、梁、板、楼梯及其它构件的顺序排列。
二、结构总说明“结构总说明”是统一描述该项工程有关结构方面共性问题的图纸,其编制原则是提示性的。
设计者仅需打“√”,表明为本工程设计采用的项目,并在说明的空格中用0.3mm的绘图笔填上需要的内容。
必要时,对某些说明可以修改或增添。
例如支承在钢筋混凝土梁上的构造柱,钢筋锚入梁内长度及钢筋搭接长度均可按实际设计修改;单向板的分布筋,可根据实际需要加大直径或减少间距等等;图中通过说明可用K表示φ6@200、G表示φ8@200。

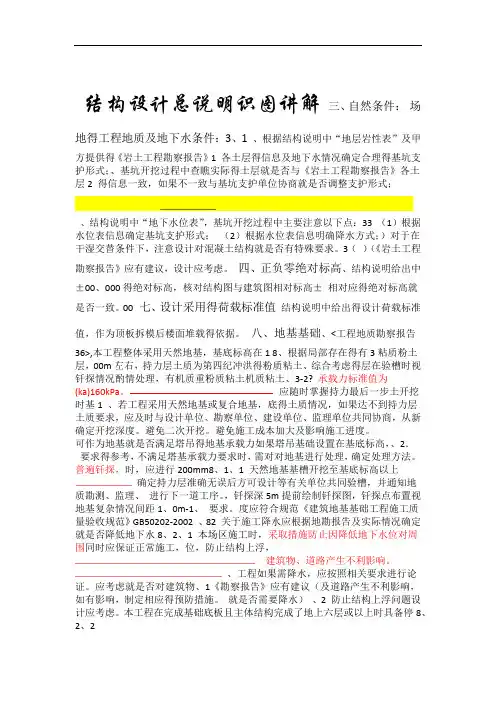

结构设计总说明识图讲解三、自然条件:场地得工程地质及地下水条件:3、1、根据结构说明中“地层岩性表”及甲方提供得《岩土工程勘察报告》1 各土层得信息及地下水情况确定合理得基坑支护形式;、基坑开挖过程中查瞧实际得土层就是否与《岩土工程勘察报告》各土层2 得信息一致,如果不一致与基坑支护单位协商就是否调整支护形式;、结构说明中“地下水位表”,基坑开挖过程中主要注意以下点:33 (1)根据水位表信息确定基坑支护形式;(2)根据水位表信息明确降水方式;)对于在干湿交替条件下,注意设计对混凝土结构就是否有特殊要求。
3()(《岩土工程勘察报告》应有建议,设计应考虑。
四、正负零绝对标高、结构说明给出中±00、000得绝对标高,核对结构图与建筑图相对标高±相对应得绝对标高就是否一致。
00七、设计采用得荷载标准值结构说明中给出得设计荷载标准值,作为顶板拆模后楼面堆载得依据。
八、地基基础、<工程地质勘察报告36>,本工程整体采用天然地基,基底标高在1 8、根据局部存在得有3粘质粉土层,00m左右,持力层土质为第四纪冲洪得粉质粘土、综合考虑得层在验槽时视钎探情况酌情处理,有机质重粉质粘土机质粘土、3-2?承载力标准值为(ka)160kPa。
应随时掌握持力最后一步土开挖时基1 、若工程采用天然地基或复合地基,底得土质情况,如果达不到持力层土质要求,应及时与设计单位、勘察单位、建设单位、监理单位共同协商,从新确定开挖深度。
避免二次开挖。
避免施工成本加大及影响施工进度。
可作为地基就是否满足塔吊得地基承载力如果塔吊基础设置在基底标高,、2.要求得参考,不满足塔基承载力要求时,需对对地基进行处理,确定处理方法。
普遍钎探,时,应进行200mm8、1、1 天然地基基槽开挖至基底标高以上确定持力层准确无误后方可设计等有关单位共同验槽,并通知地质勘测、监理、进行下一道工序。
,钎探深5m提前绘制钎探图,钎探点布置视地基复杂情况间距1、0m-1、要求。
教你轻松看懂结构平面图新手总结:结构平面图有两种划分方法:按“梁柱表法”绘图时,各层结构平面可分为模板图和板配筋图(当结构平面不太复杂时可合并为一图);按“平法”绘图时,各层结构平面需分为墙柱定位图、各类结构构件的平法施工图(模板图、板配筋图以及梁、柱、剪力墙、地下室侧壁配筋图等).各层的“模板图”及“板配筋图"可按本节所述方法绘制。
⒈尺寸线标注:通常分为结构平面总尺寸线、柱网尺寸线、构件定位尺寸线及细部尺寸线等。
标注要求同前所述。
⒉平面图中梁、柱、剪力墙等构件的画法:原则是从板面以上剖开往下看,看得见的构件边线用细实线,看不见的用虚线.剖到的承重结构断面应涂黑色。
凡与梁板整体连接的钢筋混凝土构件如窗顶装饰线、花池、水沟、屋面女儿墙等,必须在结构图中表示。
构件大样图应加索引。
对平面中凹下去的部分(如凹厕、孔洞等),要用阴影方法表示,并在图纸背面用红色铅笔在阴影部分轻涂.如有凹板,应标出其相对标高及板号。
楼梯间在楼层处的平台梁板应归入楼层结构平面之内。
对梯段板及层间平台,应用交叉细实线表示,并写上“梯间”字样。
⒊绘图顺序:一般按底筋、面筋、配筋量、负筋长度、板号标志、板号、框架梁号、次梁号、剪力墙号、柱号的顺序进行.板底、面钢筋均用粗实线表示,宜画在板的1/3处。
文字用绘图针笔书写,字体大小要均匀(可用数字模板),当受到位置限制时,可跨越梁线书写,以能看清为准。
所有直线段都不应徒手绘制。
双向板及单向板应采用表示传力方向的符号加板号表示。
在板号下中应标出板厚.当大部分板厚度相同时,可只标出特殊的板厚,其余在本图内用文字说明。
在各层模板图中,应标出全部构件(板、框架梁、次梁、剪力墙、柱)的编号,不得以对称性等为由漏标。
过梁(GL)应编注于过梁之上的楼层平面中.梁上起柱(LZ),要标出小柱的定位尺寸,说明其做法。
⒋底筋的画法结构平面图中,同一板号的板可只画一块板的底筋(应尽量注于图面左下角首先出现的板块),其余的应标出板号。

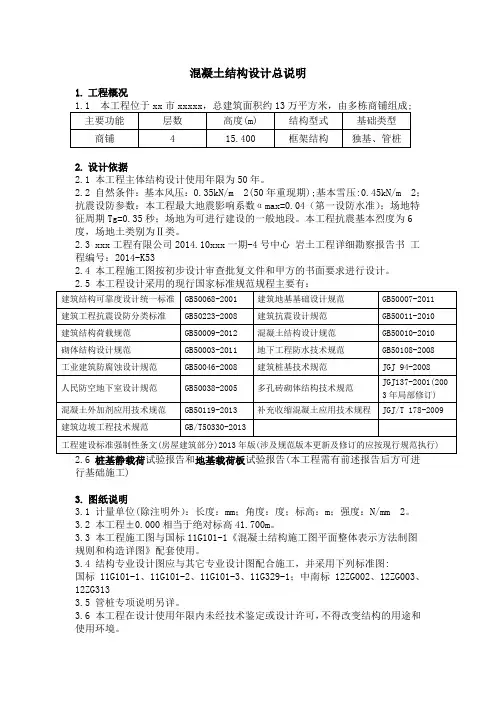

混凝土结构设计总说明1.工程概况1.1 本工程位于xx市xxxxx,总建筑面积约13万平方米,由多栋商铺组成;主要功能层数高度(m) 结构型式基础类型商铺 4 15.400 框架结构独基、管桩2.设计依据2.1 本工程主体结构设计使用年限为50年。
2.2 自然条件:基本风压:0.35kN/m 2(50年重现期);基本雪压:0.45kN/m 2;抗震设防参数:本工程最大地震影响系数αmax=0.04(第一设防水准);场地特征周期Tg=0.35秒;场地为可进行建设的一般地段。
本工程抗震基本烈度为6度,场地土类别为Ⅱ类。
2.3 xxx工程有限公司2014.10xxx一期-4号中心岩土工程详细勘察报告书工程编号:2014-K532.4 本工程施工图按初步设计审查批复文件和甲方的书面要求进行设计。
2.5 本工程设计采用的现行国家标准规范规程主要有:建筑结构可靠度设计统一标准GB50068-2001 建筑地基基础设计规范GB50007-2011 建筑工程抗震设防分类标准GB50223-2008 建筑抗震设计规范GB50011-2010 建筑结构荷载规范GB50009-2012 混凝土结构设计规范GB50010-2010 砌体结构设计规范GB50003-2011 地下工程防水技术规范GB50108-2008 工业建筑防腐蚀设计规范GB50046-2008 建筑桩基技术规范JGJ 94-2008人民防空地下室设计规范GB50038-2005 多孔砖砌体结构技术规范JGJ137-2001(200 3年局部修订)混凝土外加剂应用技术规范GB50119-2013 补充收缩混凝土应用技术规程JGJ/T 178-2009 建筑边坡工程技术规范GB/T50330-2013工程建设标准强制性条文(房屋建筑部分)2013年版(涉及规范版本更新及修订的应按现行规范执行)2.6 桩基静载荷试验报告和地基载荷板试验报告(本工程需有前述报告后方可进行基础施工)3.图纸说明3.1 计量单位(除注明外):长度:mm;角度:度;标高:m;强度:N/mm 2。
钢结构识图培训讲义第一章识图基础一、投影及三视图三视图:正视图(上左)、侧视图(上右)、俯视图(下)三视图在使用是不一定完整,可能只出现其中两个。
有剖视符号的情况下,按照符号所示方向看物体,无剖视符号时,一般习惯的看图方向是:侧视图在正视图的右侧时,表示是站在正视图中物体的右侧向左看;侧视图在正视图的左侧时,表示是站在正视图中物体的左侧向右看;俯视图表示从上向下看到的正视图中的物体看图方向的正确至关重要,决定了装配方向的正确与否,由于详图绘制人员的个体差异,选择表达方式上会有所差异,需要在图面上相互印证,如有不一致处及时和制图人员沟通确认。
二、剖面符号和断面符号1.断面符号表示从符号处剖开看到的断面,不表示断面后方的其他东西;2.剖面符号表示从符号处剖开看到的断面及断面后方的其他东西;3.在钢构详图中,断面符号和剖面符号使用上有些随意,是因为功能上比较接近,着重表达的是看物体的方向。
看物的方向是从粗线朝文字的方向看。
粗线表示人的眼睛,文字表示看的朝向。
三、索引符号及节点符号1.不带剖视方向的索引字母a,如果节点详图不在本图中,就写对应的图纸编号,比如“详图-09”或“09”等。
有时也直接索引出来后直接放大,不用到节点符号,如下图:2.带剖视符号的索引与剖(断)面符号类似,看物的方向是从粗线朝细线的方向看。
粗线表示人的眼睛,细线表示看的朝向。
四、对称符号五、 焊缝符号*1. 焊缝基本符号(常用):表示焊缝横截面形状的符号2. 辅助符号:表示焊缝表面形状特征的符号3.补充符号:补充说明焊缝的某些特征而采用的符号4.尾注:是对焊缝的要求进行备注,一般说明质量等级,适用范围、剖口工艺的具体编号等常用的坡口的形状和尺寸可以查看《建筑钢结构焊接技术规程》(JGJ81-2002),下表是根据规程及我司习惯绘制的坡口节点表,可供参考:5.焊缝尺寸的标注:说明:当无焊缝长度尺寸是表示焊缝是通长连续的;当对接焊缝(含角对接组合焊缝)无有效深度的尺寸标注时,表示全熔透。
混凝土结构设计总说明1.工程概况1.1 本工程位于xx市xxxxx,总建筑面积约13万平方米,由多栋商铺组成;主要功能层数高度(m) 结构型式基础类型商铺 4 15.400 框架结构独基、管桩2.设计依据2.1 本工程主体结构设计使用年限为50年。
2.2 自然条件:基本风压:0.35kN/m 2(50年重现期);基本雪压:0.45kN/m 2;抗震设防参数:本工程最大地震影响系数αmax=0.04(第一设防水准);场地特征周期Tg=0.35秒;场地为可进行建设的一般地段。
本工程抗震基本烈度为6度,场地土类别为Ⅱ类。
2.3 xxx工程有限公司2014.10xxx一期-4号中心岩土工程详细勘察报告书工程编号:2014-K532.4 本工程施工图按初步设计审查批复文件和甲方的书面要求进行设计。
2.5 本工程设计采用的现行国家标准规范规程主要有:建筑结构可靠度设计统一标准GB50068-2001 建筑地基基础设计规范GB50007-2011 建筑工程抗震设防分类标准GB50223-2008 建筑抗震设计规范GB50011-2010 建筑结构荷载规范GB50009-2012 混凝土结构设计规范GB50010-2010 砌体结构设计规范GB50003-2011 地下工程防水技术规范GB50108-2008 工业建筑防腐蚀设计规范GB50046-2008 建筑桩基技术规范JGJ 94-2008人民防空地下室设计规范GB50038-2005 多孔砖砌体结构技术规范JGJ137-2001(200 3年局部修订)混凝土外加剂应用技术规范GB50119-2013 补充收缩混凝土应用技术规程JGJ/T 178-2009 建筑边坡工程技术规范GB/T50330-2013工程建设标准强制性条文(房屋建筑部分)2013年版(涉及规范版本更新及修订的应按现行规范执行)2.6 桩基静载荷试验报告和地基载荷板试验报告(本工程需有前述报告后方可进行基础施工)3.图纸说明3.1 计量单位(除注明外):长度:mm;角度:度;标高:m;强度:N/mm 2。
结构设计总说明识图讲解三、自然条件:3.1场地的工程地质及地下水条件:各土层的信息及地下水情况确定合理的基坑支护形式;2.基坑开挖过程中查看实际的土层是否与《岩土工程勘察报告》各土层的信息一致,如果不一致与基坑支护单位协商是否调整支护形式;(1)根据水位表信息确定基坑支护形式;(2)根据水位表信息明确降水方式;(3)对于在干湿交替条件下,注意设计对混凝土结构是否有特殊要求。
(《岩土工程勘察报告》应有建议,设计应考虑。
)四、正负零绝对标高结构说明给出中±0.000的绝对标高,核对结构图与建筑图相对标高±0.00相对应的绝对标高是否一致。
七、设计采用的荷载标准值结构说明中给出的设计荷载标准值,作为顶板拆模后楼面堆载的依据。
八、地基基础8.1 根据<工程地质勘察报告>,本工程整体采用天然地基,基底标高在36.00m左右,持力层土质为第四纪冲洪的粉质粘土、粘质粉土3层,局部存在的有机质粘土、有机质重粉质粘土3-2•层在验槽时视钎探情况酌情处理,综合考虑的承载力标准值(ka)为160kPa。
1. 若工程采用天然地基或复合地基,应随时掌握持力最后一步土开挖时基底的土质情况,如果达不到持力层土质要求,应及时与设计单位、勘察单位、建设单位、监理单位共同协商,从新确定开挖深度。
避免二次开挖。
避免施工成本加大及影响施工进度。
2.如果塔吊基础设置在基底标高,可作为地基是否满足塔吊的地基承载力要求的参考,不满足塔基承载力要求时,需对对地基进行处理,确定处理方法。
8.1.1 天然地基基槽开挖至基底标高以上200mm时,应进行普遍钎探,并通知地质勘测、监理、设计等有关单位共同验槽,确定持力层准确无误后方可进行下一道工序。
提前绘制钎探图,钎探点布置视地基复杂情况间距1.0m-1.5m,钎探深度应符合规范《建筑地基基础工程施工质量验收规范》GB50202-2002要求。
8.2 关于施工降水8.2.1 本场区施工时,应根据地勘报告及实际情况确定是否降低地下水位,保证正常施工,防止结构上浮,同时应采取措施防止因降低地下水位对周围建筑物、道路产生不利影响。
1.工程如果需降水,应按照相关要求进行论证。
应考虑是否对建筑物、及道路产生不利影响,如有影响,制定相应的预防措施。
(《勘察报告》应有建议是否需要降水)2. 防止结构上浮问题设计应考虑。
8.2.2 本工程在完成基础底板且主体结构完成了地上六层或以上时具备停止降水条件。
1.明确了停止降水的条件,如果本工程有沉降后浇带,还需考虑其封闭时间是否影响停止降水时间。
(2)停止降水时间(对应的形象部位)应在降水方案中体现。
8.2.3 如需提前停止降水,须根据周围未降水区域水位标高和已完成结构楼层情况由相关各方(甲方、监理、设计、施工、水位监测等单位)共同商定。
8.2.4当施工组织计划先停止降水后补浇后浇带时,应采取图1-2、图1-3的先停止降水后补浇后浇带的加强措施。
(1)首先确定是否采用先停止降水后补浇后浇带(2)如果确定采用先降水后浇筑后浇带的方法应采取图1-2、图1-3的先停止降水后补浇后浇带的加强措施。
并体现在方案、交底中。
(3)停止降水及后浇带施工明确,并有书面的依据。
甲方、监理、设计的认可。
(因为图纸不是一种方法)8.3 本工程基坑较深,开槽时应根据勘查报告提供的参数进行放坡,对基坑距道路、市政管线及现有建筑物较近处应进行边坡支护,以确保道路、市政管线以及现有建筑物的安全和施工的顺利进行。
边坡支护应由有相应设计施工资质的单位承担。
8.4 开挖基槽时,不应扰动土的原状结构,如有扰动,应挖除扰动部分,经验槽确定处理意见后再回填。
混凝土基础底板下设有防水层及100厚素混凝土层,每边宽出基础边一般为100mm,也可以根据导墙厚度确定。
(1)基础底板模板如果采用砖模,宽出基础边可按砖模厚度确定。
(2)按砖模厚度确定,要比100mm多,应与经营协商,是否办理经济洽商。
8.5 地下室底板与隔墙及周边外墙应一次整体浇筑至底板(楼板)面300mm 以上。
(1)人防外墙上返500mm,与设计协商是否能够与其他外墙一样改为300mm,办理洽商。
(2)隔墙不需要上返300mm,在这里去掉隔墙,办理洽商。
有防水要求的各层地下室外墙、水池外围墙体按图5-1所示设置水平施工缝,水平施工缝间混凝土应一次浇注完毕。
不得再留任何竖向施工缝(后浇带除外)。
(3)除了以后浇带为界的施工缝,还需要另行划分施工缝的需要办理洽商,并采取相应的处理措施。
8.6 基坑回填应在地下室顶板浇筑28天后(砼强度达到100%)及时回填。
尽量能够在达到强度后回填,回填安排不容易满足条件,注意回填时不能因回填影响外墙结构,特殊工程另行商议。
基坑回填土及位于设备基础、地面、散水、踏步等基础之下的回填土,必须分层夯实,压实系数≥0.93。
地下室外墙周围基坑宜采用2:8灰土回填,也可以采用素土回填,范围详建施;设备基础应采用2:8灰土回填。
建筑图对回填是如何要求的,如果无要求应办理洽商。
方案、交底中要有图纸中针对回填土的相关要求。
8.7 本工程1#办公、2#办公应进行沉降观测,沉降观测应按《建筑地基基础设计规范(GB 50007-2011)》和《北京地区建筑地基基础勘察设计规范》有关规定执行。
沉降观测应从施工开始,整个施工期内和使用期内直至达到沉降变形稳定标准为止。
沉降观测由有相应资质的单位承担。
有第三方监测的应该有第三方监测方案。
九、主要结构材料9.1 钢筋及钢材:9.1.1 钢筋采用HPB300级(φ);HRB400级(ψ);9.1.2 钢板采用Q235-B、Q345-B钢。
查看图中是否明确了两种钢板使用部位。
9.1.3 吊钩、吊环均采用HPB300级钢筋,不得采用冷加工钢筋。
对外加工单钢筋品种不要写一级钢、二级钢,应书写为采用HPB300钢筋。
其余同。
9.1.4 抗震设防地区的建筑,其结构用钢材应符合抗震性能要求。
抗震等级为一、二、三级的框架和斜撑构件(含楼梯板筋)纵向钢筋的抗拉强度实测值与屈服强度实测值,的比值不应小于 1.25,且屈服强度实测值与屈服强度标准值的比值不应大于1.3,钢筋在最大拉力下的总伸长率实测值不应小于9%。
(1)这里未说明底板是否为抗震构件,若不是抗震构件,办理洽商.(2)若底板不是抗震构件,不做试验指标,节省资金。
(3)若底板不是抗震构件,试验要明确使用代表部位(4)工长要进行翻样提量,明确各部位是否抗震构件及相应的用量。
(5)住宅工程明确具体构件。
对抗震和不抗震的钢筋现场分开,方便现场管理。
明确楼梯是否使用抗震钢筋。
9.2.焊条:HPB300钢筋采用E43xx型,HHRB400钢筋采用E50xx型,钢筋与型钢焊接随钢筋定焊条。
工程实体使用焊条,要求有数据:合格证。
9.3.油漆:凡外露钢铁件必须在除锈后涂防腐漆,面漆两道,并经常注意维护。
(1)首先确定有无外漏钢铁件;(2)如果有外露钢铁件,需要给加工厂明确涂刷两道防腐漆的要求。
9.4.混凝土:9.4.1 混凝土强度等级(现浇混凝土采用预拌混凝土)混凝土强度等级表一水混凝土,如果不用防水混凝土,办理洽商。
还有分界问题。
(2)抗渗混凝土的范围划分:内外墙交接处、顶板不抗渗墙体抗渗时顶板厚度范围墙体范围混凝土是否抗渗、顶板抗渗不抗渗的交接位置。
(可能还存在强度差异)。
9.4.2 混凝土环境类别及耐久性的基本要求±0.0以下为二b类,室外露天构件二b类,卫生间、水池为二a类,其它为一类。
结构混凝土材料的耐久性基本要求见下表:GB50010-2010要求。
(2)收集碱含量数据,让搅拌站计算是否符合要求。
地下室外墙、挡土墙、基础底板等所有与土接触的结构构件均应采取预防措施防止混凝土碱-集料反应,工程分类:Ⅱ类工程。
注:1、建筑图中标明的所有非承重墙材料砌块容重不应大于9.5kN/m3选材时需要注意墙材料砌块容重不应大于9.5kN/m32、允许室内二次装修时采用非承重墙材料为轻钢龙骨隔墙。
9.6 住宅结构材料的强度标准值应具有不低于95%的保证率。
十、钢筋混凝土结构构造10.1 本工程混凝土主体结构体系类型及抗震等级见下表:注:1、竖向体型收进处上下两层边框架梁、柱提高一级抗震构造措施。
悬挑大于等于4米的悬挑梁,其相应的框架柱抗震等级提高一级。
悬挑大于等于6米的悬挑梁(梁端加了竖杆)及相应的框架柱抗震等震等级提高一级。
越层框架柱抗震等级提高一级。
四种情形不重复提高,仅提高一次。
(1)当嵌固部位位于基础顶面以上时,嵌固部位以下地下室部分柱纵向钢筋连接构造见图集《混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪力墙、梁、板)》11G101-1 p58页,其他情况选用同图集p57构造。
其中上下两层,是上下各一层,还是上两层、下两层。
咨询设计,办理洽商。
钢筋翻样人员。
10.2 本工程采用的国家标准图表示方法为《混凝土结构施工图平面整体表示方法制图规则和构造详图》,具体包括:11G101-1:现浇混凝土框架、剪力墙、梁、板11G101-2:现浇混凝土板式楼梯11G101-3:独立基础、条形基础、筏形基础、桩基承台10.3 最外层钢筋的混凝土保护层厚度注:混凝土强度等级≤C25时,保护层厚度数值应增加5mm。
地下室底板迎土面、承台、基础梁: 40mm地下室外墙迎土面(有柔性防水层): 25mm室内人防层顶板上部钢筋: 20mm室外人防层顶板上部钢筋(有柔性防水层): 30mm露天阳台、楼梯、现场预制楼板: 20mm水池池壁迎水面: 50mm(内置φ6@200双向构造筋)注:a.各部分主筋混凝土保护层厚度同时应满足不小于钢筋直径的要求。
b.各构件中可以采用不低于相应混凝土构件强度等级的素混凝土垫块来控制主筋保护层厚度。
(1)施组、方案、交底中要明确详细的地上、地下各部位的保护层厚度。
(2)保护层厚度控制若与设计的素混凝土垫块不同,如采用塑料垫块,需要办理洽商。
10.4 钢筋接头形式及要求:10.4.1 框架梁、框架柱主筋钢筋直径≥ψ16采用机械连接接头,其余构件当受力钢筋直径≥ψ22时,应采用机械连接接头,当受力钢筋直径<ψ22时,优先采用机械连接接头,也可采用绑扎连接接头。
(1)首先确抗震等级,是一级还是二级。
(2)对于抗震等级一级的钢筋接头没有要求。
10.4.2 接头位置宜设置在受力较小处,在同一根钢筋上宜少设接头。
10.4.3 受力钢筋接头的位置应相互错开,当采用机械接头时,在任一35d 区段内,当采用绑扎搭接接头时,在任一1.3倍搭接长度的区段内,有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率应符合下表要求:10.5 纵向钢筋的锚固长度、搭接长度:详见《11G101-1》第53~55页。
