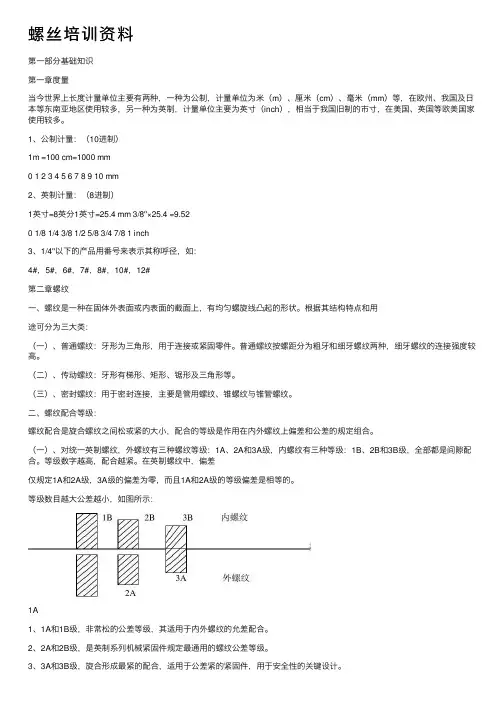

螺丝培训资料第⼀部分基础知识第⼀章度量当今世界上长度计量单位主要有两种，⼀种为公制，计量单位为⽶（m）、厘⽶（cm）、毫⽶（mm）等，在欧州、我国及⽇本等东南亚地区使⽤较多，另⼀种为英制，计量单位主要为英⼨（inch），相当于我国旧制的市⼨，在美国、英国等欧美国家使⽤较多。

1、公制计量：（10进制）1m =100 cm=1000 mm0 1 2 3 4 5 6 7 8 9 10 mm2、英制计量：（8进制）1英⼨=8英分1英⼨=25.4 mm 3/8''×25.4 =9.520 1/8 1/4 3/8 1/2 5/8 3/4 7/8 1 inch3、1/4''以下的产品⽤番号来表⽰其称呼径，如：4#，5#，6#，7#，8#，10#，12#第⼆章螺纹⼀、螺纹是⼀种在固体外表⾯或内表⾯的截⾯上，有均匀螺旋线凸起的形状。

根据其结构特点和⽤途可分为三⼤类：（⼀）、普通螺纹：⽛形为三⾓形，⽤于连接或紧固零件。

普通螺纹按螺距分为粗⽛和细⽛螺纹两种，细⽛螺纹的连接强度较⾼。

（⼆）、传动螺纹：⽛形有梯形、矩形、锯形及三⾓形等。

（三）、密封螺纹：⽤于密封连接，主要是管⽤螺纹、锥螺纹与锥管螺纹。

⼆、螺纹配合等级：螺纹配合是旋合螺纹之间松或紧的⼤⼩，配合的等级是作⽤在内外螺纹上偏差和公差的规定组合。

（⼀）、对统⼀英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A级，内螺纹有三种等级：1B、2B和3B级，全部都是间隙配合。

等级数字越⾼，配合越紧。

在英制螺纹中，偏差仅规定1A和2A级，3A级的偏差为零，⽽且1A和2A级的等级偏差是相等的。

等级数⽬越⼤公差越⼩，如图所⽰：1A1、1A和1B级，⾮常松的公差等级，其适⽤于内外螺纹的允差配合。

2、2A和2B级，是英制系列机械紧固件规定最通⽤的螺纹公差等级。

3、3A和3B级，旋合形成最紧的配合，适⽤于公差紧的紧固件，⽤于安全性的关键设计。

4、对外螺纹来说，1A和2A级有⼀个配合公差，3A级没有。

螺丝培训教材第一部分基础知识第一章度量当今世界上长度计量单位要紧有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位要紧为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。

1、公制计量：（10进制）1m =100 cm=1000 mm1 cm0 1 2 3 4 5 6 7 8 9 10 mm2、英制计量：（8进制）1英寸=8英分 1英寸=25.4 mm 3/8×25.4 =9.521/16 3/16 5/16 7/16 9/16 11/16 13/16 15/160 1/8 1/4 3/8 1/2 5/8 3/47/8 1 inch3、1/4以下的产品用番号来表示其称呼径，如：4#， 5#， 6#， 7#， 8#， 10#， 12#第二章螺纹一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。

依照其结构特点和用途可分为三大类：（一）、一般螺纹：牙形为三角形，用于连接或紧固零件。

一般螺纹按螺距分为粗牙和细牙螺纹两种，细牙螺纹的连接强度较高。

（二）、传动螺纹：牙形有梯形、矩形、锯形及三角形等。

（三）、密封螺纹：用于密封连接，要紧是管用螺纹、锥螺纹与锥管螺纹。

二、螺纹配合等级：螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规定组合。

（一）、对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A级，内螺纹有三种等级：1B、2B和3B级，全部差不多上间隙配合。

等级数字越高，配合越紧。

在英制螺纹中，偏差仅规定1A和2A级，3A级的偏差为零，而且1A和2A级的等级偏差是相等的。

等级数目越大公差越小，如图所示：外螺纹1A1、1A和1B级，特不松的公差等级，其适用于内外螺纹的允差配合。

2、2A和2B级，是英制系列机械紧固件规定最通用的螺纹公差等级。

3、3A和3B级，旋合形成最紧的配合，适用于公差紧的紧固件，用于安全性的关键设计。

螺丝培训教材第一部分基础知识第一章度量当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。

1、公制计量：（10进制）1m =100 cm=1000 mm0 1 2 3 4 5 6 7 8 9 10 mm2、英制计量：（8进制）1英寸=8英分1英寸=25.4 mm 3/8''×25.4 =9.520 1/8 1/4 3/8 1/2 5/8 3/4 7/8 1 inch3、1/4''以下的产品用番号来表示其称呼径，如：4#，5#，6#，7#，8#，10#，12#第二章螺纹一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。

根据其结构特点和用途可分为三大类：（一）、普通螺纹：牙形为三角形，用于连接或紧固零件。

普通螺纹按螺距分为粗牙和细牙螺纹两种，细牙螺纹的连接强度较高。

（二）、传动螺纹：牙形有梯形、矩形、锯形及三角形等。

（三）、密封螺纹：用于密封连接，主要是管用螺纹、锥螺纹与锥管螺纹。

二、螺纹配合等级：螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规定组合。

（一）、对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A级，内螺纹有三种等级：1B、2B和3B级，全部都是间隙配合。

等级数字越高，配合越紧。

在英制螺纹中，偏差仅规定1A和2A级，3A级的偏差为零，而且1A和2A级的等级偏差是相等的。

等级数目越大公差越小，如图所示：径1A1、1A和1B级，非常松的公差等级，其适用于内外螺纹的允差配合。

2、2A和2B级，是英制系列机械紧固件规定最通用的螺纹公差等级。

3、3A和3B级，旋合形成最紧的配合，适用于公差紧的紧固件，用于安全性的关键设计。

螺絲基礎知識培訓教材Superior Screws QA Dept2006.08.18螺絲的定義:緊固件,是作緊固連接用且應用极為廣泛的一類機械零件.(用途廣泛:電子.電器.汽車.輪船.建築及衛星等)螺絲的分類: 機械螺絲和鐵板螺絲.●>機械螺絲-------用於機械器具或自動化生產設備上,一般使用此種螺絲較為省力.因為其要鎖入器具上均有一個相對應有痕之孔穴,便於與螺絲相結合.●>鐵板螺絲--------又名自攻螺絲.顧名思義,乃鐵板牙所要鎖入之用品上無任何與其相對就之螺痕.(即用具上事先沒有凹槽等螺絲之進入).例如:木板牆壁,所以其具有切削,引導,緊固之特性.螺絲的標準: JIS 日本. DIN 歐洲. IFI(ANSI) 美國.BSW英國. GB中國. ISO國際螺絲的計量單位:1in=25.4mm 1lb=0.454kg1in.lbs=1.153kgf.cm螺絲的組成部分: 頭形.針形.牙形.尾形.(P A十2X5)頭形----------高扁頭)盆頭)沉/平頭)圓頭)大扁頭)鈕扣頭)六角頭)圓柱頭)針形----------20(外六角+/-)10(米/-)19(四方孔+/-) (三組合)17(單行道) 18(外六角一字)(不內凹) 四方孔) 15(三槽)切平六角)梅花帶風孔)一字四方孔) 16(梅花一字) 9(三角)8(梅花針)7(內凹外六角) 6(內六角)5(工字)米字) 字) 十字) 一字) 外內角十字)四方孔/+) 外梅花)內六角帶柱)牙形----------主要分: A 牙.AB 牙.B 牙.M 牙.HL 牙.EJ 牙.T 牙.ST 牙.CT 牙.BT 牙.PT 牙剪腳)尖牙)牙)(機絲)三角雙絲牙)尖元牙)三角機牙)(可過螺母)三角機牙)牙鋼牙)牙牙雙絲)尾形----------生產流程纖材來料→打頭→介坑(選用)→搓牙→→剪腳(選用)→熱處理(選用)→電鍍(除氫)→全檢(X光全檢(選用))→包裝→出貨.(全過程按ISO 9001-2000品質體系保證質量)各工序注解說明:打頭:鍛造成所要求的產品的形狀.一沖成型二沖成型介坑.搓牙介坑:將產品的頭部介條一字溝槽.搓牙:將產品輾搓成有牙紋的螺釘.剪腳(割尾)剪腳:使得螺釘尾部割開1/4圓.加快鎖進導入速度更適用于玩具上.熱處理熱處理:金属热处理是将金属工件放在一定的介质中加热到适宜的温度，并在此温度中保持一定时间后，又以不同速度冷却的一种工艺。

第一部分基础知识第一章度量当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。

1、公制计量：（10进制）1m =100 cm=1000 mm1 cm0 1 2 3 4 5 6 7 8 9 10 mm2、英制计量：（8进制）1英寸=8英分 1英寸=25.4 mm 3/8×25.4 =9.521/16 3/16 5/16 7/16 9/16 11/16 13/16 15/160 1/8 1/4 3/8 1/2 5/8 3/4 7/8 1 inch3、1/4以下的产品用番号来表示其称呼径，如：4#， 5#， 6#， 7#， 8#， 10#， 12#第二章螺纹一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。

根据其结构特点和用途可分为三大类：（一）、普通螺纹：牙形为三角形，用于连接或紧固零件。

普通螺纹按螺距分为粗牙和细牙螺纹两种，细牙螺纹的连接强度较高。

（二）、传动螺纹：牙形有梯形、矩形、锯形及三角形等。

（三）、密封螺纹：用于密封连接，主要是管用螺纹、锥螺纹与锥管螺纹。

二、螺纹配合等级：螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规定组合。

（一）、对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A级，内螺纹有三种等级：1B、2B和3B级，全部都是间隙配合。

等级数字越高，配合越紧。

在英制螺纹中，偏差仅规定1A和2A级，3A级的偏差为零，而且1A和2A级的等级偏差是相等的。

等级数目越大公差越小，如图所示：基本中径外螺纹1A1、1A和1B级，非常松的公差等级，其适用于内外螺纹的允差配合。

2、2A和2B级，是英制系列机械紧固件规定最通用的螺纹公差等级。

3、3A和3B级，旋合形成最紧的配合，适用于公差紧的紧固件，用于安全性的关键设计。

第一部分基础知识第一章度量当今世界上长度计量单位主要有两种，一种为公制,计量单位为米（m)、厘米（cm）、毫米（mm)等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch)，相当于我国旧制的市寸,在美国、英国等欧美国家使用较多。

1、公制计量：（10进制）1m =100 cm=1000 mm0 1 2 3 4 5 6 7 8 9 10 mm2、英制计量：（8进制）1英寸=8英分1英寸=25.4 mm 3/8''×25。

4 =9.520 1/8 1/4 3/8 1/2 5/8 3/4 7/8 1 inch3、1/4''以下的产品用番号来表示其称呼径，如:4#, 5＃，6＃，7＃，8＃，10#，12#第二章螺纹一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。

根据其结构特点和用途可分为三大类：（一）、普通螺纹:牙形为三角形，用于连接或紧固零件。

普通螺纹按螺距分为粗牙和细牙螺纹两种,细牙螺纹的连接强度较高。

（二）、传动螺纹：牙形有梯形、矩形、锯形及三角形等。

（三）、密封螺纹：用于密封连接，主要是管用螺纹、锥螺纹与锥管螺纹。

二、螺纹配合等级：螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规定组合。

（一)、对统一英制螺纹,外螺纹有三种螺纹等级：1A、2A和3A级，内螺纹有三种等级: 1B、2B和3B级，全部都是间隙配合。

等级数字越高，配合越紧.在英制螺纹中,偏差仅规定1A和2A级，3A级的偏差为零，而且1A和2A级的等级偏差是相等的。

等级数目越大公差越小，如图所示：1A1、1A和1B级，非常松的公差等级，其适用于内外螺纹的允差配合。

2、2A和2B级，是英制系列机械紧固件规定最通用的螺纹公差等级。

3、3A和3B级，旋合形成最紧的配合，适用于公差紧的紧固件，用于安全性的关键设计。

4、对外螺纹来说,1A和2A级有一个配合公差，3A级没有.1A级公差比2A级公差大50％，比3A级大75％，对内螺纹来说,2B级公差比2A公差大30％。
