(完整版)预留套管预埋技术交底记录

一、交底日期：____年__月__日二、交底单位：____公司三、工程名称：____项目四、交底对象：施工管理人员、施工班组、作业人员五、交底内容：1. 工作内容和范围（1）本工程预埋管工作内容主要包括：管道的加工制作、运输、现场安装、连接等。

（2）预埋管道类型：包括给排水管道、电气管道、消防管道等。

2. 安全技术要求（1）施工人员进入施工现场前，必须进行三级安全教育，熟悉本工程的安全技术交底内容，掌握安全操作规程。

（2）施工人员必须佩戴安全帽、安全带、防尘口罩等个人防护用品。

（3）施工现场应设置安全警示标志，明确警示区域，确保施工安全。

（4）施工人员应严格遵守操作规程，不得擅自改变施工工艺和设计要求。

3. 施工准备（1）材料准备：确保预埋管道材料符合设计要求，材料质量合格，并有出厂合格证。

（2）施工工具准备：确保施工工具齐全、完好，并进行定期检查和维护。

（3）施工场地准备：确保施工场地平整、畅通，无障碍物。

4. 施工工艺（1）测量放线：根据设计图纸，进行测量放线，确保管道走向准确。

（2）管道加工：按照设计要求，对管道进行切割、弯曲、焊接等加工。

（3）管道安装：将加工好的管道按照设计要求进行安装，确保管道连接牢固。

（4）管道检验：对安装完成的管道进行检验，确保管道无渗漏、变形等问题。

5. 安全措施（1）施工人员应严格遵守操作规程，不得擅自改变施工工艺和设计要求。

（2）施工现场应设置安全警示标志，明确警示区域，确保施工安全。

（3）施工人员应佩戴个人防护用品，如安全帽、安全带、防尘口罩等。

（4）施工过程中，应加强施工现场管理，防止发生意外事故。

六、注意事项（1）施工过程中，注意观察管道走向，避免与其他管道交叉或碰撞。

（2）管道连接时，确保连接牢固，防止管道在施工过程中脱落。

（3）施工完成后，对预埋管道进行验收，确保管道质量符合要求。

七、交底人：____八、验收人：____九、备注：本安全技术交底适用于本工程预埋管道施工，如有变动，请及时更新。

一、交底目的为确保预留预埋套管施工安全，预防安全事故发生，提高施工质量，特制定本安全技术交底。

二、交底内容1. 施工人员安全意识（1）施工人员必须严格遵守国家相关法律法规，认真学习本交底内容，提高安全意识。

（2）施工人员应熟悉所使用的机械设备、工具及材料的安全操作规程。

2. 施工现场安全措施（1）施工现场应设置明显的警示标志，确保施工区域安全。

（2）施工人员应穿戴好个人防护用品，如安全帽、手套、防尘口罩等。

（3）施工过程中，应保持施工现场整洁，不得堆放杂物，防止绊倒事故发生。

3. 预留预埋套管施工安全要点（1）施工前，应仔细核对图纸，了解预留预埋套管的位置、尺寸、规格等要求。

（2）施工过程中，应确保预留预埋套管的位置、尺寸、规格符合设计要求。

（3）施工过程中，应使用专用工具进行套管安装，不得使用蛮力。

（4）施工过程中，应确保套管与墙体、楼板等结构之间的连接牢固。

（5）施工过程中，应避免套管周边的钢筋、管道等设施受到损坏。

4. 预留预埋套管施工注意事项（1）施工前，应对施工人员进行技术交底，确保施工人员了解施工工艺及安全注意事项。

（2）施工过程中，应定期检查施工质量，发现问题及时整改。

（3）施工过程中，应确保施工现场通风良好，防止有害气体积聚。

（4）施工过程中，应合理安排施工顺序，避免交叉作业。

（5）施工过程中，应密切关注施工环境，如遇恶劣天气，应暂停施工。

三、交底要求1. 施工单位应将本交底内容作为施工培训的重要内容，确保施工人员熟练掌握。

2. 施工过程中，施工人员应严格遵守本交底内容，确保施工安全。

3. 施工单位应定期对施工人员进行安全教育培训，提高施工人员的安全意识。

4. 施工单位应建立健全安全管理制度，对违反安全规定的行为进行严肃处理。

四、附则1. 本交底自发布之日起执行。

2. 本交底如有未尽事宜，由施工单位负责解释。

3. 本交底由施工单位负责编制，报监理单位审核批准后实施。

注：本模板仅供参考，具体内容可根据实际施工情况进行调整。

一、交底目的为确保预留预埋阶段施工安全，预防事故发生，提高施工质量，特进行安全技术交底。

二、交底内容1. 施工人员安全意识（1）施工人员必须严格遵守国家和行业相关安全生产法律法规，增强安全意识，自觉维护施工安全。

（2）进入施工现场必须佩戴安全帽、安全带等防护用品，确保自身安全。

2. 施工现场安全管理（1）施工现场应设置明显的安全警示标志，警示施工人员注意安全。

（2）施工现场应保持整洁，避免杂物堆积，确保施工通道畅通。

（3）施工现场应设置消防设施，确保消防通道畅通。

3. 预留预埋施工安全措施（1）施工前，应熟悉图纸，了解预留预埋部位及要求，确保施工质量。

（2）施工过程中，应严格按照施工图纸及规范要求进行施工，不得擅自改变设计。

（3）施工过程中，应避免损坏原有结构，确保施工质量。

（4）施工过程中，应采取防尘、防毒、防噪声等措施，确保施工人员健康。

（5）施工过程中，应采取防止坠落、物体打击、机械伤害等事故发生的措施。

4. 特殊情况下的安全措施（1）遇有恶劣天气，如大风、大雨等，应暂停施工，确保施工人员安全。

（2）遇有紧急情况，如火灾、地震等，应立即组织人员疏散，确保人员安全。

（3）遇有设备故障，应立即停止施工，排除故障，确保设备安全。

5. 施工人员培训与考核（1）施工人员应接受专业培训，掌握预留预埋施工技能和安全操作规程。

（2）施工人员应参加考核，合格后方可上岗。

三、交底要求1. 施工单位应组织安全技术交底，确保施工人员充分了解施工安全要求。

2. 施工人员应认真学习安全技术交底内容，提高安全意识。

3. 施工过程中，施工人员应严格遵守安全技术交底要求，确保施工安全。

四、附则1. 本安全技术交底模板适用于预留预埋阶段施工。

2. 施工单位可根据实际情况对安全技术交底模板进行修改和完善。

3. 本安全技术交底模板自发布之日起实施。

注：本模板仅供参考，具体内容可根据实际情况进行调整。

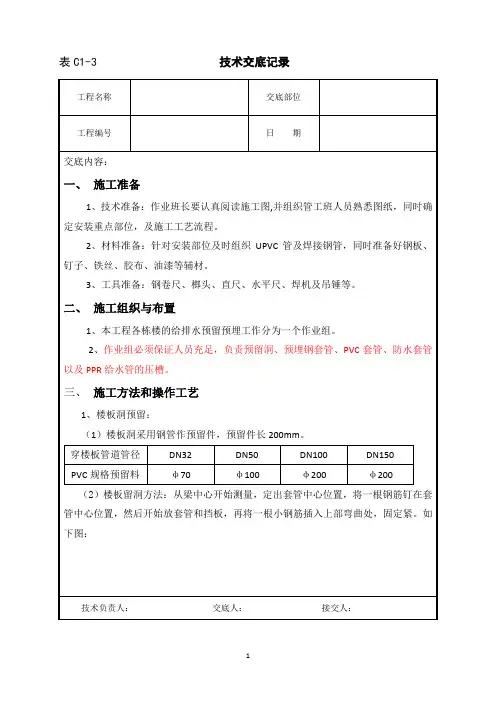

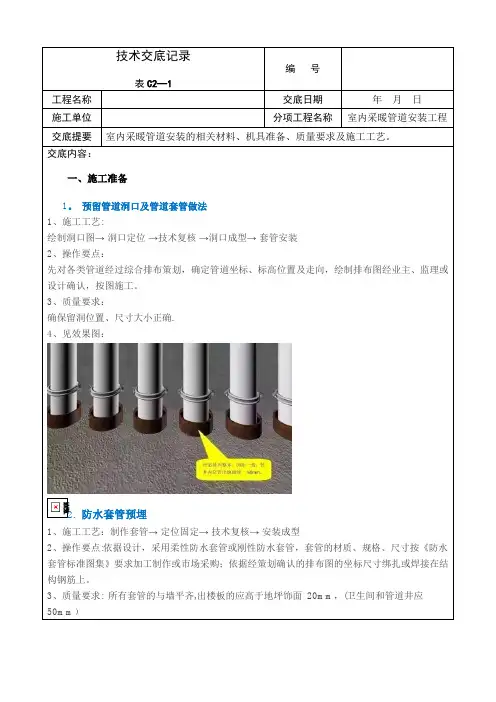

技术交底记录编号表C2—1工程名称交底日期年月日施工单位分项工程名称室内采暖管道安装工程交底提要室内采暖管道安装的相关材料、机具准备、质量要求及施工工艺。

交底内容：一、施工准备1。

预留管道洞口及管道套管做法1、施工工艺:绘制洞口图→洞口定位→技术复核→洞口成型→套管安装2、操作要点：先对各类管道经过综合排布策划，确定管道坐标、标高位置及走向，绘制排布图经业主、监理或设计确认，按图施工。

3、质量要求：确保留洞位置、尺寸大小正确.4、见效果图：2. 防水套管预埋1、施工工艺：制作套管→定位固定→技术复核→安装成型2、操作要点:依据设计，采用柔性防水套管或刚性防水套管，套管的材质、规格、尺寸按《防水套管标准图集》要求加工制作或市场采购；依据经策划确认的排布图的坐标尺寸绑扎或焊接在结构钢筋上。

3、质量要求: 所有套管的与墙平齐,出楼板的应高于地坪饰面20mm，(卫生间和管道井应50mm）4、见效果图3。

管道支吊架制作与安装1、施工工艺：铁件预埋定位→支架制作→确定支吊架的水平标高和间距→支架安装固定2、操作要点：1）铁件预埋式支吊架：跟随结构施工，将铁件按照策划排布图的坐标、标高、间距定位预埋；在预埋完成的铁件上确定支吊架的水平面标高，将制作的支吊架焊接在预埋的铁件上。

2）现场膨胀螺栓固定式支吊架：选用的膨胀螺栓强度、张力必须保证管道的规定牢固、安全可靠;支吊架的间距、标高、坐标依据策划排布图确定。

3）支吊架的形式：依据设计和排布图的管线敷设形式，确定支吊架的结构形式，参照《室内管道支吊架图集》的规定要求，现场或工厂化加工制作。

对于特殊形式的支吊架或图集之外的支吊架，应经过计算复核,选用符合要求的型钢制作，确保支吊架牢固、安全可靠。

3、质量要求：支吊架的材质、规格、型号、结构形式必须符合要求，制作焊接牢固、焊缝饱满美观、安装固定牢固、间距符合要求，制作完成后除锈干净、刷 2 道防锈漆。

4、集中排布的管线建议采用共用支架,加强设计优化和施工策划,见效果图:4。

预留洞、预埋套管技术交底预留洞、预埋套管技术交底记录表编号001工程名称西安市高新区木塔寨南村安置楼项目交底日期2015-5施工单位陕建九建集团分项工程名称给排水、暖通工程交底提要给排水、暖通安装前期预留预埋施工准备、工艺、质量要求技术交底预留洞、预埋套管交底内容一、施工准备1、技术准备1.1、在开工前，专业技术人员必须认真地熟悉图纸资料，认真领会图纸要求，并遵守施工规范进行施工。

1.2、预留、预埋施工人员应熟悉图纸，熟悉所有预留孔洞、预埋套管的位置、规格，以确保准确无误地预留预埋。

预留、预埋人员根据建施、水施及设施等图纸要求，绘制相关专业预留预埋图，2、材料准备根据设计图纸，按照后期管道性能要求预支或采购相应的套管。

3、主要机具钢尺、水平尺、电焊机、切割机等二、施工工艺2.1、穿楼地面的给排水管应在其相应的位置预留孔洞。

其留孔洞尺寸为：DN25及以下管道预留孔：Ф50mm～Ф100mmDN32～50 预留孔：Ф100mm～Ф150mmDN70～125 预留孔：Ф150mm～Ф200mmDN150 预留孔：Ф200mm～Ф250mmDN200 预留孔：Ф250mm～Ф300mm审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

预留洞、预埋套管技术交底记录表编号002工程名称西安市高新区木塔寨南村安置楼项目交底日期2015-5施工单位陕建九建集团分项工程名称给排水、暖通工程交底提要给排水、暖通安装前期预留预埋施工准备、工艺、质量要求技术交底所有预留孔的中心座标及标高，偏移设计位置应不大于20mm。

在土建底层钢筋绑扎完后，根据施工图绘制专业予留予埋图进行预留（埋）施工，施工时要对照上、下层施工图纸，按图要求做好预留孔洞、厨厕的预留洞应注意洁具的位置以及厨厕内的线、管布置，以免在安装时损坏线管。

工程名称交底部位工程编号日期（3）混凝土浇注时，必须派专人值守，防止预留件移位或损坏，混凝土浇注完毕后可以上人时出预留件，并清理预留洞。

（4）洞的留设平面位置详见预留预埋图。

2、梁或剪力墙钢套管预埋（1）给水管、排水管穿梁、剪力墙时应预埋套管。

套管大小见下表：管道管径DN25 DN32 DN40 DN50 DN70 DN80 DN100 套管管径DN50 DN65 DN80 DN80 DN100 DN150 DN150 （2）套管的固定，使用钢筋点焊固定，不得损伤土建结构受力钢筋，针对外径大于150mm的套管周边采取钢筋加固措施。

（3）套管预埋必须严格按预留图上所标注的规格、尺寸施工。

预埋时需要紧跟土建进度并需留出一定的时间进行复核检查以防止错留或漏留。

技术负责人：交底人：接交人：工程名称交底部位工程编号日期（4）套管预埋必须做到同水平标高的套管标高偏差必控制在5mm之内，标高的控制采取钢卷尺测量，有必要时采用水平管定位，套管标高定位基准点以土建在每层楼设立的建筑（或）标高点为依据。

（5）同一垂直线套管预埋必须进行严格控制，偏差必须控制在10mm之内。

（6）所有预埋套管均应填充密实。

土建拆模板后要及时进行清掏和复核。

（7）外墙上的套管预埋时应向外倾斜5%的坡度，防止雨水倒流进入室内。

5、防水套管制作安装（1）出屋面给、排水管道均需埋设刚性防水套管。

（2）埋设时不得损伤土建钢筋，埋设完毕后需对套管周围钢筋进行加固处理。

（3）出屋面的防水套管制作长度必须考虑屋面结构层、防水层、保温层、保护层、面层的厚度，且防水套管出屋面面层的高度为50mm。

（4）防水套管止水翼环钢板的厚度应不小于8mm，且与套管之间的焊接必须采用双面焊接。

技术负责人：交底人：接交人：工程名称交底部位工程编号日期质量特色：套管制作规范，止水环焊接密实，穿墙套管位置标高准确无误，套管固定牢固，管道穿墙处均采用钢筋进行加固处理。

6、PPR管压槽敷设（1）管道在楼板上敷设时，应在楼板结构板面上用比管道大一号的钢管预留凹槽。

一、交底目的为确保预留预埋作业过程中的安全，提高施工人员的安全意识和操作技能，特制定本安全技术交底。

二、交底内容1. 工作内容（1）预留预埋施工前的准备工作：熟悉图纸、现场勘查、材料准备、人员安排等。

（2）预留预埋施工过程中的主要工作：测量放线、钻孔、安装预埋件、固定预埋件、埋设管线等。

2. 安全注意事项（1）进入施工现场前，必须佩戴好安全帽、安全带、防尘口罩等个人防护用品。

（2）施工过程中，严格遵守操作规程，不得违章作业。

（3）钻孔时，应使用适合的钻头，避免钻头损坏或断裂。

（4）钻孔过程中，注意观察钻孔深度和方向，确保预埋件位置准确。

（5）安装预埋件时，应使用专用工具，确保预埋件安装牢固。

（6）埋设管线时，注意管线保护，避免损坏。

（7）施工过程中，严禁酒后作业、疲劳作业。

3. 预防措施（1）加强施工人员的安全教育培训，提高安全意识。

（2）施工现场设置安全警示标志，提醒施工人员注意安全。

（3）合理安排施工进度，避免夜间施工。

（4）施工过程中，密切关注施工环境，发现安全隐患立即停止施工，整改后继续施工。

4. 应急处理（1）如遇钻孔过程中发生钻头损坏或断裂，立即停止施工，更换钻头或工具。

（2）如遇预埋件安装不牢固，立即停止施工，重新安装预埋件。

（3）如遇管线损坏，立即停止施工，修复管线或更换管线。

三、交底要求1. 施工单位应将本安全技术交底内容传达给所有施工人员。

2. 施工人员应认真学习本安全技术交底内容，确保掌握安全操作技能。

3. 施工过程中，严格遵守安全技术交底内容，确保施工安全。

4. 施工单位应定期对施工人员进行安全技术培训，提高施工人员的安全意识和操作技能。

四、附则1. 本安全技术交底自发布之日起实施。

2. 本安全技术交底如有未尽事宜，由施工单位根据实际情况予以补充。

3. 本安全技术交底解释权归施工单位所有。

施工单位：____________________日期：____________________。

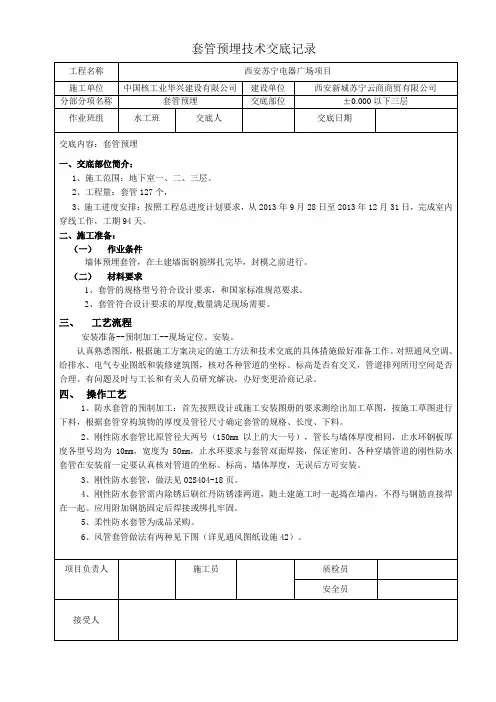

施工单位中国核工业华兴建设有限公司建设单位西安新城苏宁云商商贸有限公司
分部分项名称套管预埋交底部位±0.000以下三层作业班组水工班交底人交底日期
6.1风管预埋管做法见国标图集07FD02-48页。

6.2风管预埋管首先需除锈，并在内壁刷红丹防锈漆两道，随土建施工时一起浇捣在墙内。

6.3风管预埋管直径与所连接的风管、密闭阀门、超压自动排气活门的接管直径相一致。

6.4风管预埋管时先焊好密闭肋，管道与密闭肋的链接均采用满焊，保证密封。

6.5密闭肋材质为3mm厚的钢板，与预埋管双面焊接，同时与结构钢筋焊牢。

6.6预埋管长度L同墙厚，密闭肋高度50mm。

五、施工图纸解说：
所有管道出外墙均采用柔性防水套管，穿消防水池采用柔性防水套管，穿人防区采用带密闭肋刚性防水套管，普通穿墙管道采用刚性防水套管。

具体见附表。

六、质量要求：
1、刚性套管套管口内边要倒角，清除焊渣和毛刺边。

2、刚性防水套管和柔性防水套管焊接时，焊口平直度、焊缝加强面应符合施工规范规定。

焊口表项目负责人施工员质检员
安全员
接受人。

一、交底时间：____年____月____日二、交底地点：____工程现场____三、交底单位：____施工单位____四、交底内容：1. 工程概况（1）工程名称：____（2）工程地点：____（3）施工单位：____（4）项目负责人：____2. 预埋套管施工安全注意事项（1）施工人员必须经过专业培训，具备一定的安全意识，熟悉预埋套管施工流程及安全操作规程。

（2）施工前应检查施工工具、设备是否完好，确保施工安全。

（3）施工过程中，注意现场安全警示标志，遵守施工现场安全规定。

（4）高空作业时，必须系好安全带，防止坠落事故发生。

（5）操作人员应正确佩戴个人防护用品，如安全帽、防护眼镜、手套等。

（6）施工区域应设置安全防护设施，如围栏、警示牌等，确保施工区域安全。

3. 预埋套管施工操作要点（1）根据设计图纸，确定预埋套管的位置、尺寸及要求。

（2）在施工过程中，严格按照施工图纸进行预埋套管施工，确保套管位置、尺寸及要求符合设计要求。

（3）在预留孔洞时，注意保护钢筋、预埋件等，避免损坏。

（4）预埋套管施工完成后，应及时进行隐蔽工程验收，确保施工质量。

（5）施工过程中，发现套管存在问题，应立即停止施工，查明原因并整改。

4. 预埋套管施工应急处理（1）发生安全事故时，应立即停止施工，组织人员抢救受伤人员。

（2）及时上报事故情况，按照事故应急预案进行处理。

（3）对事故原因进行调查，分析事故原因，制定整改措施。

五、交底要求1. 施工单位应组织施工人员进行安全技术交底，确保施工人员了解施工安全注意事项。

2. 施工人员应认真听取安全技术交底，掌握施工安全操作规程。

3. 施工单位应加强对施工现场的安全管理，确保施工安全。

4. 施工单位应定期对施工人员进行安全技术培训，提高施工人员的安全意识。

六、记录人：____（记录人签名）____（项目负责人签名）注：本模板仅供参考，具体内容可根据实际工程情况进行调整。

套管预留预埋技术交底JRRMYY-2015-12-10-01 工程名称句容市人民医院异地新建项目施工单位中建五局上海建设有限公司交底部位后勤综合楼、值班宿舍楼一层楼板及正负零以下剪力墙工序名称套管预留预埋交底提要套管预留预埋施工技术交底交底内容：一、交底分部（子分部）、分项工程名称：套管预留预埋。

二、交底执行标准名称及编号：《给排水与采暖工程施工工艺标准》（ZJQ00-SG-010-2003）《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)《建筑安装工程施工图集》。

02S404、07FK02、07FS02、99S304《建筑工程施工质量验收统一标准》GB50300-2001三、交底内容：1、施工范围：后勤综合楼、值班宿舍楼一层底板及正负零以下地梁、剪力墙等预埋套管。

2、施工条件：① 加工条件：人员、材料、机具已到位；特种作业人员必须取得相应操作资格。

② 安装条件：楼板预留预埋：土建已支好模板，扎好底筋。

③ 剪力墙预留预埋：土建已支好一面模，扎好预留洞（预埋件）周围钢筋。

3、施工准备：钢卷尺、钢直尺、水平尺、放线钢规、线坠、钢锯、切割机、电焊机、焊条、乙炔气割器具，打磨机、钢刷、沙纸、红丹防锈漆、木梯、工具袋、泡沫塑料、沙袋、沙子等。

四、材料要求：焊接钢管、3mm厚钢板具备质量合格证明书、质量、材质检测检验报告。

五、施工工艺：六、套管加工制作：1、套管分类：穿厨房、卫生间楼板、地下室外墙、蓄水池池壁处均需安装防水套管，有防震要求的地方必须安装柔性防水套管，其他部位则为普通钢套管；技术负责人交底人接受交底人注:本记录一式二份,一份交接受交底人,一份存档。

套管预留预埋技术交底JRRMYY-2015-12-10-01 工程名称句容市人民医院异地新建项目施工单位中建五局上海建设有限公司交底部位后勤综合楼、值班宿舍楼一层楼板及正负零以下剪力墙工序名称套管预留预埋交底提要套管预留预埋施工技术交底2、穿墙、梁套管及防水套管：其长度与墙体装饰面平齐，其规格比套管穿管大两个型号，（具体见水施图纸）。

一、交底概述1. 交底名称：预留预埋安全技术交底2. 交底日期：____年____月____日3. 交底单位：____单位4. 交底对象：全体施工人员5. 交底内容：施工过程中预留预埋的安全注意事项、操作规范及应急预案。

二、施工安全注意事项1. 施工现场安全（1）施工人员必须佩戴安全帽、安全带，进入施工现场必须经过三级安全教育。

（2）施工现场应设置安全警示标志，确保施工人员对危险区域有清晰认知。

（3）施工过程中，严禁酒后作业、疲劳作业，确保施工人员精神状态良好。

2. 机械设备安全（1）机械设备操作人员必须持有相应操作证，熟悉机械设备性能及操作规程。

（2）机械设备应定期检查、维护，确保其处于良好状态。

（3）施工过程中，操作人员应严格遵守机械设备操作规程，防止意外事故发生。

3. 材料安全（1）施工材料应按照规定储存、堆放，防止材料损坏、变质。

（2）易燃、易爆、有毒有害等危险品应按规定进行储存、使用，并配备相应防护设施。

（3）施工过程中，操作人员应正确使用施工材料，防止误操作导致安全事故。

4. 预留预埋施工安全（1）预留预埋施工前，应仔细核对设计图纸，确保预留预埋位置准确。

（2）施工过程中，操作人员应严格按照施工规范进行操作，防止损坏墙体、管道等。

（3）施工过程中，如发现异常情况，应立即停止施工，查明原因并采取措施解决。

三、操作规范1. 施工人员应熟悉预留预埋施工工艺，严格按照施工规范进行操作。

2. 施工过程中，操作人员应保持施工区域整洁，不得随意堆放材料、工具等。

3. 施工过程中，操作人员应遵守施工现场安全规定，确保自身及他人安全。

4. 预留预埋施工完成后，应进行验收，确保预留预埋位置、尺寸符合设计要求。

四、应急预案1. 发生安全事故时，立即停止施工，组织人员进行救援。

2. 及时向相关部门报告事故情况，并积极配合事故调查。

3. 根据事故原因，采取相应措施防止类似事故再次发生。

4. 对事故责任人进行严肃处理，确保施工安全。
