概述化学工业的产品有多种多样，它们的生产方法也各有不同。
但是，化工生产过程大都可归纳为一些基本操作，如蒸发、冷凝、吸收、蒸馏及干燥等，称为单元操作。
为了使物料进行各种反应和各种单元操作，就需要各种专用的化工设备。
表示化工设备的形状、大小、结构和制造安装等技术要求的图样称为化工设备图。
化工设备图也是按正投影法和机械制图国家标准绘制的，但由于化工设备的结构特点、制造工艺及技术要求等与一般机械有所不同，因而化工设备图在内容、画法和某些要求方面与上一章所学的机械图也有所区别。
本章着重介绍这方面的内容。
一、化工设备图的作用和内容（一）化工设备图的作用表示化工设备的图样，一般包括设备装配图、部件装配图和零件图。
本章我们着重讨论化工设备装配图，并简称为化工设备图。
化工设备图与上一章所学习的装配图有密切联系，但又有区别。
从作用上来看，一般的机械制造依据零件图加工零件，装配图则主要用于装配和安装。
但化工设备的制造工艺主要是用钢板卷制、开孔及焊接等，通常可以直接依据化工设备图进行制造。
因此，化工设备图的作用是用来指导设备的制造、装配、安装、检验及使用和维修等。
由于化工设备的结构和表达要求上所具有的特殊性，化工设备图的内容和表达方法上也就具有一些特殊性。
（二）化工设备图的内容教材图8-1是一计量罐的装配图。
虽然该设备的结构比较简单，但它包含了一张化工设备图所应有的基本内容：1. 视图用一组视图表示该设备的主要结构形状和零部之间的装配连接关系。
视图用正投影方法，按国家标准《技术制图》、《机械制图》及化工行业有关标准或规定绘制。
2. 尺寸图上注写必要的尺寸，以表示设备的总体大小、规格、装配和安装等尺寸数据，为制造、装配、安装、检验等提供依据。
3. 零部件编号及明细栏对组成该设备的每一种零部件必须依次编号，并在明细栏中填写各零部件的名称、规格、材料、数量及有关图号或标准号等内容。
4. 管口符号和管口表设备上所有的管口（物料进出管口、仪表管口等），均需注出符号（按拉丁字母顺序编号）。
化工设备是用于化工产品生产过程中的合成、分离、结晶、过滤、吸收等生产单元的装备和设备。
常用的几种典型化工设备有：容器、反应器、换热器和塔器等。
化工设备图包括总图、装配图、部件图、零件图管口方位图等。
一、化工设备图的内容化工设备图也是按“正投影法”原理和国家标准《技术制图》、《机械制图》的规定绘制的。
因而，机械制图的各种表达方法都适用于化工设备图。
但由于化工生产特殊性，化工设备的结构、形状具有某些特点，化工设备图除了采用机械制图的表达方法外，还采用了一些特殊的表达方法。
1、装配图装配图是化工设备制造、装配、安装、检验等工作的主要图样。
应包括以下几方面的内容：✓一组视图。
用以表达设备的结构、形状和零部件之间的装配联接关系。
✓必要的尺寸。
用以表达设备的大小、性能、规格等。
✓管口符号和管口表。
✓技术特性表和技术要求。
用表格形式列出设备的主要工艺特性，如操作压力、温度、物料名称、设备容积等；用文字说明设备在制造、检验、安装等方面的要求。
✓明细栏及标题栏。
下图是一张完整的化工设备装配图，列出了装备图应表达的所有内容。
2、部件装配图及零件图部件是由若干零件装配而成的独立组成部分，部件装配图是表示其结构、装配关系、加工检验等的图样。
零件图是表示零件的形状、大小、技术要求等的图样。
是制造、检验零件的依据。
二、化工设备图的常用表达方法1、化工设备的特点：各种化工设备由于化工工艺要求不同，其结构形式、形状大小和安装方式各有差异。
但构成设备的基本形体，及所采用的许多通用零部件却有共同的特点。
◆基本形体以回转体为主。
◆各部结构尺寸大小相差悬殊。
◆壳体上开孔和管口多。
◆广泛采用标准化零部件。
◆采用焊接结构多。
◆对材料有特殊要求。
◆防泄漏安全结构要求高。

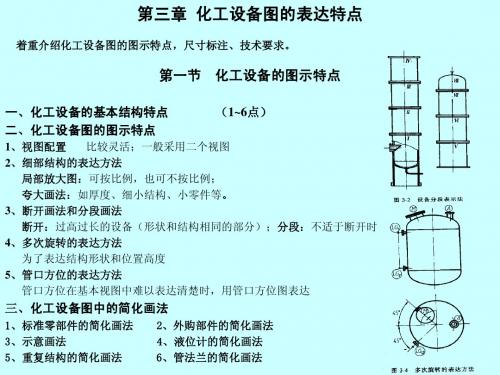

2、化工设备图的视图表达特点2.1 视图配置灵活化工设备图的视图配置灵活，其俯（左）视图可以配置在图面上任何适当的位置，但必须注明“俯（左）视图”的字样。
当设备结构复杂，所需视图较多时，允许将部分视图画在数张图纸上，但主视图及该设备的明细栏、管口表、技术特性表、技术要求等内容，均应安排在第一张图样上。
一、化工设备图1．化工设备图概述化工产品多种多样，它们的生产方法也各有不同，但是，化工生产过程大都可归纳为一些基本操作，如蒸发、冷凝、吸收、蒸馏及干燥等，称为单元操作。
为了使物料进行各种反应和各种单元操作，就需要各种专用的化工设备。
化工设备有动设备与静设备两大类：动设备通常称为化工机器，如压缩机、循环机、鼓风机、泵等；静设备通常称为化工设备，如反应器、换热器、塔器和容器等。
表示化工设备的形状、大小、结构和制造安装等技术要求的图样称为化工设备图。
（1）化工设备图的种类1）总装配图：表示一台设备或相关联的一组设备的主要结构特征、主要装配和连接关系、尺寸、技术要求等内容的图样，以提供其总体结构、组成、特性和安装连接情况。
2）化工设备装配图：表示一台设备的结构形状、技术特性、各零件之间的装配连接关系，以及必要的尺寸和制造、检验要求等内容的图样。
一般情况下，不太复杂的设备，若装配图能体现总图应表达的内容又不影响装配图的清晰时，可用设备装配图兼作总图。
3）部件装配图：表示设备的某一部件的结构形状、装配连关系，以及必要的尺寸和加工、检验要求等内容的图样，据此制造和装配部件。
4）零件图：表示零件的结构形状、尺寸以及技术要求等内容的图样，据此制造和检验零件。
由于化工设备大量采用标准化的零件，所绘制的零部件图较少，而且与一般机械的零部件图要求基本相同，因此在上述几种图样中，着重讨论化工设备装配图，并简称为化工设备图。
（2）化工设备图的内容1）视图：用一组视图表示设备的主要结构形状和零件之间的装配连接关系。
2）尺寸：图上注写必要的尺寸，以表示设备图的总体大小、规格、装配和安装等尺寸数据，为制造、装配、安装、检验等提供依据。
3）零部件编号及明细栏：对组成设备的每一种零部件必须依次编号，并在明细栏中填写各零部件的名称、规格、材料、数量及有关图号或标准号等内容。
4）管口符号和管口表：设备上所有的管口（物料进出管口、仪表管口等），均需注出符号（按拉丁字母顺序编号）。
化工设备图一、化工设备图样的分类1、总图表示化工设备及附属装置的全貌、组成和特性的图样。
它表达设备各主要部分的结构特征、装配关系、主要特征尺寸和外形尺寸，并写明技术要求和技术特性。
若装配图能体现总图的内容，且不影响装配图的清晰时，可不用总图。
2、装配图表示化工设备的结构、尺寸、各零部件间的装配关系，并写明技术要求和技术特性等技术资料的图样。
3、部件图表示可拆式或不可拆式部件的结构形状、尺寸大小、技术要求和技术特性等技术资料的图样。
4、零件图表示化工设备零件的结构形状、尺寸大小及技术要求等资料的图样。
5、管口方位图表示设备管口方向位置，并注明管口与支座、地脚螺栓的相对位置的简图。
管口一般采用单线示意画法，管口符号、大小、数量均应与装配图上的管口表中的表达一致，且需写明设备名称、图号及其在工艺流程图中的位号。
6、表格图结构形状相同而尺寸不同的设备和零部件，采用列表方式表达各自的尺寸大小的图样。
7、标准图经国家有关主管部门批准的标准化或系列化设备、部件或零件的图样。
8、通用图经过生产考验或结构成熟的系列化设备、部件和零件的图样。
二、化工设备常用零部件简介总体分为两类：一类是通用零部件；另一类是各种典型化工设备的常用零部件。
（一）化工设备的标准化通用零部件作用和结构相同的零部件，如筒体、封头、支座、法兰、人手孔、视镜、液面计及补强圈等，这些零部件都已标准化、系列化，并在各种化工设备上通用。
1、筒体筒体由钢板卷焊成形，当直径小于500mm时，可直接使用无缝钢管。
筒体较长时，可由多个筒节焊接组成，也可用法兰联接组装。
筒体的主要尺寸是直径、高度（或长度）和壁厚，壁厚由强度决定；直径和高度（或长度）应考虑满足工艺要求，而且筒体直径应符合《压力容器公称直径》标准JB1153-73中所规定的尺寸系列，其中公称直径是指筒体内径，用Dg（或DN）表示；但当采用无缝钢管做筒体时，公称直径是指钢管的外径。
在明细表中往往采用如下标记方法：“筒体φ1000×10，H=2000”，表示筒体内径1000mm，壁厚10mm，高2000mm（若为卧式容器则用L代替H，表示筒长）。
