化学品安全技术说明书产品名称：甲苯SDS编号：修订日期：技术说明书编码：第一部分化学品及企业标识化学品中文名称：甲苯分子式：C7H8化学品英文名称：methylbenzene分子量：92.14企业名称：企业地址：邮编：传真：企业应急电话：产品推荐及限制用途：甲苯大量用作溶剂和高辛烷值汽油添加剂，也是有机化工的重要原料，但与同时从煤和石油得到的苯和二甲苯相比，目前的产量相对过剩，因此相当数量的甲苯用于脱烷基制苯或岐化制二甲苯。
甲苯衍生的一系列中间体，广泛用于染料；医药；农药；火炸药；助剂；香料等精细化学品的生产，也用于合成材料工业。
甲苯进行侧链氯化得到的一氯苄；二氯苄和三氯苄，包括它们的衍生物苯甲醇；苯甲醛和苯甲酰氯（一般也从苯甲酸光气化得到），在医药；农药；染料，特别是香料合成中应用广泛。
甲苯的环氯化产物是农药；医药；染料的中间体。
甲苯氧化得到苯甲酸，是重要的食品防腐剂（主要使用其钠盐），也用作有机合成的中间体。
甲苯及苯衍生物经磺化制得的中间体，包括对甲苯磺酸及其钠盐；CLT酸；甲苯-2,4-二磺酸；苯甲醛-2,4-二磺酸；甲苯磺酰氯等，用于洗涤剂添加剂，化肥防结块添加剂；有机颜料；医药；染料的生产。
甲苯硝化制得大量的中间体。
可衍生得到很多最终产品，其中在聚氨酯制品；染料和有机颜料；橡胶助剂；医药；炸药等方面最为重要。
第二部分危险性概述紧急情况概述：无色易挥发液体，有微弱白酒气味。
低于500ppm,吸入会引起头疼、呕吐、刺激鼻、咽喉、瞳孔放大、有醉酒感、肌肉失调、多汗、支气管炎、惊厥；吸入过量则僵木、痛性痉挛、怕光，甚至失明，病情恢复十分缓慢且不彻底；接触会使皮肤干裂、红肿，并对眼睛有刺激性；食入除吸入产生的症状还会损伤肝、肾、心脏、神经、甚至死亡。
（内服10ml有失明的危险，30ml能致人死亡）GHS危险性类别：易燃液体类别2 ；皮肤腐蚀/刺激：类别2 ；严重眼睛损伤/眼睛刺激性：类别2 ；致癌性类别2 ；生殖细胞突变性：类别2特异性靶器官系统毒性——一次接触：类别3特异性靶器官系统毒性——反复接触：类别2 吸入危害类别2对水环境危害-急性：类别3对水环境危害-慢性：类别3标签要素：象形图：警示词：危险危险性说明：易燃液体和蒸气，引起皮肤刺激，引起眼睛刺激，可致癌，可引起遗传性缺陷，可能引起昏睡或眩晕，长期或反复接触引起器官损伤，吞咽可能致命，对水生生物有毒，对水生生物有害并且有长期持续影响。

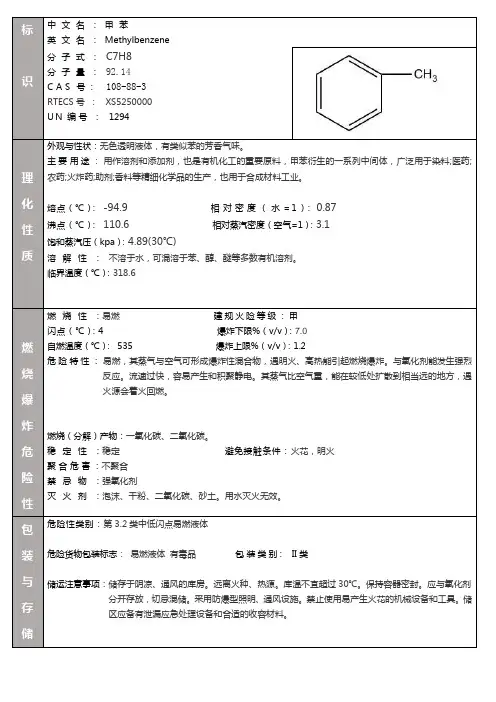

中文名：甲苯 英文名：Methylbenzene 分子式： C7H8 分子量： 92.14 C A S 号: 108-88-3 •RTECS 号 ： XS5250000 •U N 编号 ： 1294 •外观与性状：无色透明液体，有类似苯的芳香气味。
主要用途：用作溶剂和添加剂，也是有机化工的重要原料，甲苯衍生的一系列中间体，广泛用于染料;医药;农药;火炸药;助剂;香料等精细化学品的生产，也用于合成材料工业。
熔点（℃）： -94.9 相对密度（水=1）：0.87 沸点（℃）： 110.6 相对蒸汽密度（空气=1）：3.1 饱和蒸汽压（kpa ）：4.89(30℃) 溶解性：不溶于水，可混溶于苯、醇、醚等多数有机溶剂。
临界温度（℃）：318.6燃烧性：易燃 建规火险等级：甲 闪点（℃）：4 爆炸下限%（v/v ）：7.0 自燃温度（℃）： 535 爆炸上限%（v/v ）：1.2 危险特性：易燃，其蒸气与空气可形成爆炸性混合物，遇明火、高热能引起燃烧爆炸。
与氧化剂能发生强烈反应。
流速过快，容易产生和积聚静电。
其蒸气比空气重，能在较低处扩散到相当远的地方，遇火源会着火回燃。
燃烧（分解）产物：一氧化碳、二氧化碳。
稳定性：稳定 避免接触条件：火花，明火 聚合危害：不聚合 禁忌物：强氧化剂 灭火剂：泡沫、干粉、二氧化碳、砂土。
用水灭火无效。
危险性类别：第3.2类中低闪点易燃液体 危险货物包装标志： 易燃液体 有毒品 包装类别: II 类 储运注意事项：储存于阴凉、通风的库房。
远离火种、热源。
库温不宜超过30℃。
保持容器密封。
应与氧化剂分开存放，切忌混储。
采用防爆型照明、通风设施。
禁止使用易产生火花的机械设备和工具。
储区应备有泄漏应急处理设备和合适的收容材料。
接触限值：中国PC-TWA: 50mg/m³PC-STEL: 100mg/m³苏联MAC: 50mg/m³美国TWA: OSHA 200ppm,754mg/m³; ACGIH 100ppm,377mg/m³美国STEL:ACGIH 150ppm,565mg/m³侵入途径：吸入、食入、经皮吸收毒性：低毒类健康危害：对皮肤、粘膜有刺激性，对中枢神经系统有麻醉作用，急性中毒：短时间内吸入较高浓度该品可出现眼及上呼吸道明显的刺激症状、眼结膜及咽部充血、头晕、头痛、恶心、呕吐、胸闷、四肢无力、步态蹒跚、意识模糊。
甲苯MSDS1. 概述甲苯（C6H5CH3）是一种无色液体，具有强烈的芳香气味。
它是一种常用的溶剂，在许多工业和商业应用中广泛使用。
本文档介绍了关于甲苯的安全数据和相关注意事项。
2. 物理性质- 外观：无色液体- 气味：芳香- 分子式：C6H5CH3- 分子量：92.14 g/mol- 沸点：110.6°C- 熔点：-95°C- 密度：0.87 g/cm³3. 危害性评估3.1 急性毒性甲苯对人体具有急性毒性作用。
接触或吸入甲苯可能导致以下危害：- 皮肤刺激- 眼睛刺激- 呼吸道刺激- 中枢神经系统受损3.2 远期健康影响长期暴露于甲苯可能对人体健康产生以下影响：- 呼吸系统问题- 神经系统问题- 肝脏和肾脏损害- 白血病和其他癌症风险增加4. 防护措施4.1 个人防护措施- 使用个人防护装备，如手套、安全眼镜和防护服。
- 在操作过程中避免直接接触甲苯，尤其是皮肤和眼睛。
- 在操作过程中确保良好的通风。
4.2 应急措施- 事故发生时，迅速撤离受影响区域。
- 如有必要，使用适当的灭火剂扑灭火焰，避免与甲苯发生火源接触。
- 在进行紧急处理时，佩戴适当的个人防护装备。
5. 急救措施5.1 吸入- 将病人移到空气新鲜处，并保持安静。
- 如果呼吸困难，立即寻求医疗帮助。
- 如病人停止呼吸，进行人工呼吸。
5.2 皮肤接触- 立即用大量清水冲洗受影响的皮肤区域。
- 如有刺激或不适，寻求医疗帮助。
5.3 眼睛接触- 立即用清水冲洗眼睛至少15分钟，保持眼睑张开。
- 立即寻求医疗帮助。
5.4 吞食- 不要诱导呕吐。
- 给予患者大量清水漱口，不要让其小酌液体。
- 立即寻求医疗帮助。
6. 废弃物处理根据当地法规，将废弃的甲苯送往专门的废物处理设施处置。
不要将其倾倒在下水道或环境中。
>注意：本文档提供了一般性建议和数据，仅供参考。
在使用甲苯前，请务必阅读并遵守产品的具体安全说明。

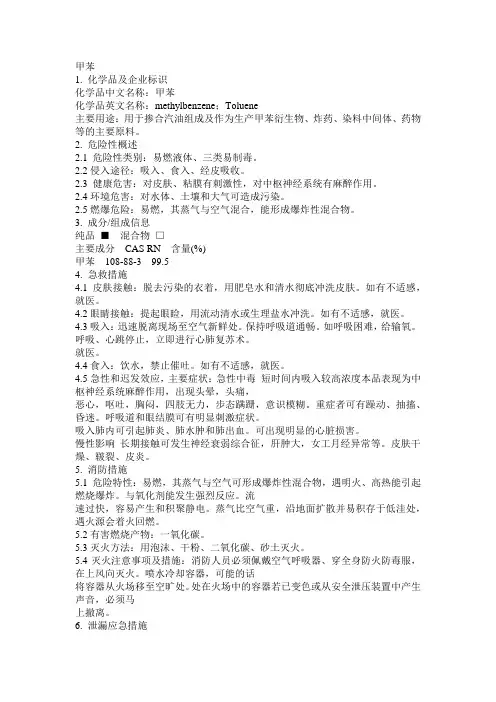

甲苯1. 化学品及企业标识化学品中文名称：甲苯化学品英文名称：methylbenzene；Toluene主要用途：用于掺合汽油组成及作为生产甲苯衍生物、炸药、染料中间体、药物等的主要原料。
2. 危险性概述2.1 危险性类别：易燃液体、三类易制毒。
2.2侵入途径：吸入、食入、经皮吸收。
2.3 健康危害：对皮肤、粘膜有刺激性，对中枢神经系统有麻醉作用。
2.4环境危害：对水体、土壤和大气可造成污染。
2.5燃爆危险：易燃，其蒸气与空气混合，能形成爆炸性混合物。
3. 成分/组成信息纯品■混合物□主要成分CAS RN 含量(%)甲苯108-88-3 99.54. 急救措施4.1 皮肤接触：脱去污染的衣着，用肥皂水和清水彻底冲洗皮肤。
如有不适感，就医。
4.2眼睛接触：提起眼睑，用流动清水或生理盐水冲洗。
如有不适感，就医。
4.3吸入：迅速脱离现场至空气新鲜处。
保持呼吸道通畅。
如呼吸困难，给输氧。
呼吸、心跳停止，立即进行心肺复苏术。
就医。
4.4食入：饮水，禁止催吐。
如有不适感，就医。
4.5急性和迟发效应，主要症状：急性中毒短时间内吸入较高浓度本品表现为中枢神经系统麻醉作用，出现头晕，头痛，恶心，呕吐，胸闷，四肢无力，步态蹒跚，意识模糊。
重症者可有躁动、抽搐、昏迷。
呼吸道和眼结膜可有明显刺激症状。
吸入肺内可引起肺炎、肺水肿和肺出血。
可出现明显的心脏损害。
慢性影响长期接触可发生神经衰弱综合征，肝肿大，女工月经异常等。
皮肤干燥、皲裂、皮炎。
5. 消防措施5.1 危险特性：易燃，其蒸气与空气可形成爆炸性混合物，遇明火、高热能引起燃烧爆炸。
与氧化剂能发生强烈反应。
流速过快，容易产生和积聚静电。
蒸气比空气重，沿地面扩散并易积存于低洼处，遇火源会着火回燃。
5.2有害燃烧产物：一氧化碳。
5.3灭火方法：用泡沫、干粉、二氧化碳、砂土灭火。
5.4灭火注意事项及措施：消防人员必须佩戴空气呼吸器、穿全身防火防毒服，在上风向灭火。
喷水冷却容器，可能的话将容器从火场移至空旷处。
甲苯化学品安全技术说明书第一部分：化学品名称化学品中文名称：甲苯化学品英文名称：methylbenzene英文名称2：Toluene技术说明书编码：306CAS No.：108-88-3分子式：C7H8分子量：92.14第二部分：成分/组成信息有害物成分含量CAS No.有害物成分含量CAS No. 甲苯108-88-3第三部分：危险性概述健康危害：对皮肤、粘膜有刺激性，对中枢神经系统有麻醉作用。
急性中毒：短时间内吸入较高浓度本品可出现眼及上呼吸道明显的刺激症状、眼结膜及咽部充血、头晕、头痛、恶心、呕吐、胸闷、四肢无力、步态蹒跚、意识模糊。
重症者可有躁动、抽搐、昏迷。
慢性中毒：长期接触可发生神经衰弱综合征，肝肿大，女工月经异常等。
皮肤干燥、皲裂、皮炎。
环境危害：对环境有严重危害，对空气、水环境及水源可造成污染。
燃爆危险：本品易燃，具刺激性。
第四部分：急救措施皮肤接触：脱去污染的衣着，用肥皂水和清水彻底冲洗皮肤。
眼睛接触：提起眼睑，用流动清水或生理盐水冲洗。
就医。
吸入：迅速脱离现场至空气新鲜处。
保持呼吸道通畅。
如呼吸困难，给输氧。
如呼吸停止，立即进行人工呼吸。
就医。
食入：饮足量温水，催吐。
就医。
第五部分：消防措施危险特性：易燃，其蒸气与空气可形成爆炸性混合物，遇明火、高热能引起燃烧爆炸。
与氧化剂能发生强烈反应。
流速过快，容易产生和积聚静电。
其蒸气比空气重，能在较低处扩散到相当远的地方，遇火源会着火回燃。
有害燃烧产物：一氧化碳、二氧化碳。
灭火方法：喷水冷却容器，可能的话将容器从火场移至空旷处。
处在火场中的容器若已变色或从安全泄压装置中产生声音，必须马上撤离。
灭火剂：泡沫、干粉、二氧化碳、砂土。
用水灭火无效。
第六部分：泄漏应急处理应急处理：迅速撤离泄漏污染区人员至安全区，并进行隔离，严格限制出入。
切断火源。
建议应急处理人员戴自给正压式呼吸器，穿防毒服。
尽可能切断泄漏源。
防止流入下水道、排洪沟等限制性空间。

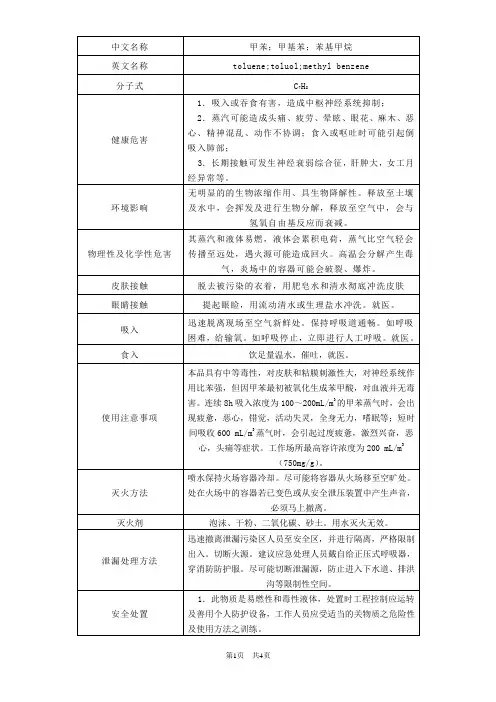

中文名称甲苯；甲基苯；苯基甲烷英文名称toluene;toluol;methyl benzene 分子式C7H8健康危害1．吸入或吞食有害，造成中枢神经系统抑制；2．蒸汽可能造成头痛、疲劳、晕眩、眼花、麻木、恶心、精神混乱、动作不协调；食入或呕吐时可能引起倒吸入肺部；3．长期接触可发生神经衰弱综合征，肝肿大，女工月经异常等。
环境影响无明显的的生物浓缩作用、具生物降解性。
释放至土壤及水中，会挥发及进行生物分解，释放至空气中，会与氢氧自由基反应而衰减。
物理性及化学性危害其蒸汽和液体易燃，液体会累积电荷，蒸气比空气轻会传播至远处，遇火源可能造成回火。
高温会分解产生毒气，炎场中的容器可能会破裂、爆炸。
皮肤接触脱去被污染的衣着，用肥皂水和清水彻底冲洗皮肤眼睛接触提起眼睑，用流动清水或生理盐水冲洗。
就医。
吸入迅速脱离现场至空气新鲜处。
保持呼吸道通畅。
如呼吸困难，给输氧。
如呼吸停止，立即进行人工呼吸。
就医。
食入饮足量温水，催吐，就医。
使用注意事项本品具有中等毒性，对皮肤和粘膜刺激性大，对神经系统作用比苯强，但因甲苯最初被氧化生成苯甲酸，对血液并无毒害。
连续8h吸入浓度为100～200mL/m3的甲苯蒸气时，会出现疲惫，恶心，错觉，活动失灵，全身无力，嗜眠等；短时间吸收600 mL/m3蒸气时，会引起过度疲惫，激烈兴奋，恶心，头痛等症状。
工作场所最高容许浓度为200 mL/m3（750mg/g）。
灭火方法喷水保持火场容器冷却。
尽可能将容器从火场移至空旷处。
处在火场中的容器若已变色或从安全泄压装置中产生声音，必须马上撤离。
灭火剂泡沫、干粉、二氧化碳、砂土。
用水灭火无效。
泄漏处理方法迅速撤离泄漏污染区人员至安全区，并进行隔离，严格限制出入。
切断火源。
建议应急处理人员戴自给正压式呼吸器，穿消防防护服。
尽可能切断泄漏源，防止进入下水道、排洪沟等限制性空间。
安全处置1．此物质是易燃性和毒性液体，处置时工程控制应运转及善用个人防护设备，工作人员应受适当的关物质之危险性及使用方法之训练。

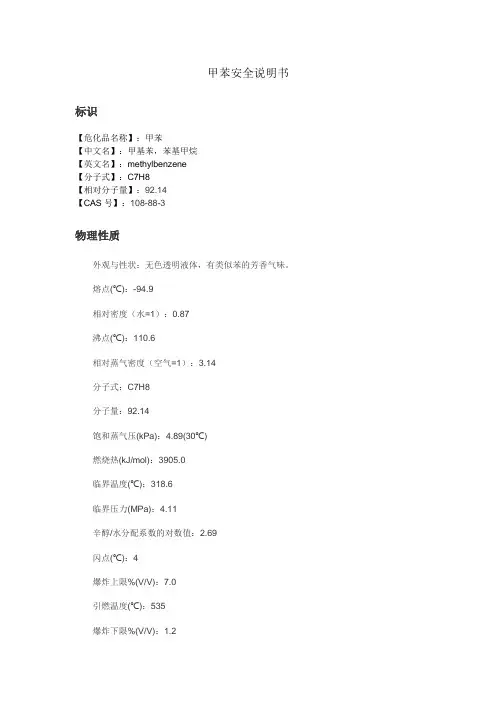

甲苯安全说明书标识【危化品名称】：甲苯【中文名】：甲基苯，苯基甲烷【英文名】：methylbenzene【分子式】：C7H8【相对分子量】：92.14【CAS号】：108-88-3物理性质外观与性状：无色透明液体，有类似苯的芳香气味。
熔点(℃)：-94.9相对密度（水=1）：0.87沸点(℃)：110.6相对蒸气密度（空气=1）：3.14分子式：C7H8分子量：92.14饱和蒸气压(kPa)：4.89(30℃)燃烧热(kJ/mol)：3905.0临界温度(℃)：318.6临界压力(MPa)：4.11辛醇/水分配系数的对数值：2.69闪点(℃)：4爆炸上限%(V/V)：7.0引燃温度(℃)：535爆炸下限%(V/V)：1.2溶解性：不溶于水，可混溶于苯、醇、醚等多数有机溶剂。
[1]化学性质化学性质活泼，与苯相像。
[3]可进行氧化、磺化、硝化和歧化反应，以及侧链氯化反应。
[4]甲苯能被氧化成苯甲酸。
[5]作用与用途甲苯大量用作溶剂和高辛烷值汽油添加剂，也是有机化工的重要原料，但与同时从煤和石油得到的苯和二甲苯相比，目前的产量相对过剩，因此相当数量的甲苯用于脱烷基制苯或岐化制二甲苯。
甲苯衍生的一系列中间体，广泛用于染料；医药；农药；火炸药；助剂；香料等精细化学品的生产，也用于合成材料工业。
甲苯进行侧链氯化得到的一氯苄；二氯苄和三氯苄，包括它们的衍生物苯甲醇；苯甲醛和苯甲酰氯（一般也从苯甲酸光气化得到），在医药；农药；染料，特别是香料合成中应用广泛。
甲苯的环氯化产物是农药；医药；染料的中间体。
甲苯氧化得到苯甲酸，是重要的食品防腐剂（主要使用其钠盐），也用作有机合成的中间体。
甲苯及苯衍生物经磺化制得的中间体，包括对甲苯磺酸及其钠盐；CLT酸；甲苯-2,4-二磺酸；苯甲醛-2,4-二磺酸；甲苯磺酰氯等，用于洗涤剂添加剂，化肥防结块添加剂；有机颜料；医药；染料的生产。
甲苯硝化制得大量的中间体。
可衍生得到很多最终产品，其中在聚氨酯制品；染料和有机颜料；橡胶助剂；医药；炸药等方面最为重要。
化学品安全技术说明书修订日期： SDS编号：产品名称: 版本：甲苯第一部分化学品及企业标识化学品中文名：甲苯化学品英文名：methylbenzene；Toluene供应商名称：xxxxxxx化工有限公司供应商地址：xxxxxxx供应商电话：0566-xxxxxxx邮编：xxxxxxx供应商传真：0566-xxxxxxx电子邮件地址：**************供应商应急咨询电话：0566-xxxxxxx化学事故应急咨询专线：0566-xxxxxxx产品推荐及限制用途：用于掺合汽油组成及作为生产甲苯衍生物、炸药、染料中间体、药物等的主要原料。
第二部分危险性概述紧急情况概述：高度易燃液体和蒸气，可能引起昏昏欲睡或眩晕，吞咽及进入呼吸道可能致命。
GHS危险性类别：易燃液体-类别2;皮肤腐蚀/刺激-类别2;生殖毒性-类别2;特异性靶器官毒性-一次接触-类别3（麻醉效应）;特异性靶器官毒性-反复接触-类别2*;吸入危害-类别1;危害水生环境-急性危害-类别2;危害水生环境-长期危害-类别3标签要素：象形图：警示词：危险危险信息：H225:高度易燃液体和蒸气H315:造成皮肤刺激H361:怀疑对生育能力或胎儿造成伤害（如果已知，说明特异性效应；如果确证无其他接触途径引起危害，说明接触途径）H336:可能引起昏昏欲睡或眩晕H373:长时间或反复接触（如果可确证无其他接触途径引起该危害，说明接触途径）可能对器官造成伤害（如果已经知道，说明所受损害的器官）H304:吞咽及进入呼吸道可能致命H401:对水生生物有毒H412:对水生生物有害并具有长期持续影响防范说明：预防措施：P210:远离热源/火花/明火/热表面。
禁止吸烟。
P233:保持容器密闭。
P240:容器和接收设备接地/等势联接。
P241:使用防爆的电气/通风/照明/……/设备。
P242:只能使用不产生火花的工具。
P243:采取防止静电放电的措施。
P280:戴防护手套/穿防护服/戴防护眼罩/戴防护面具。
甲苯的MSDS
介绍
甲苯，又称甲基苯，是一种无色液体，具有芳香气味。
它广泛
应用于工业和日常生活中，用作溶剂、清洗剂、颜料、塑料和药物
等的原材料。
危险性
甲苯有一定的危险性，以下是一些可能的健康和环境影响：
健康影响
- 吸入甲苯蒸气可能导致头痛、眼痛、嗜睡、头晕等症状。
- 长期暴露于甲苯可能对中枢神经系统和呼吸系统造成损害。
- 可能引起过敏反应或皮肤刺激。
环境影响
- 甲苯进入土壤和水体后可能对植物和水生生物造成毒性影响。
- 可能对空气质量产生负面影响。
安全措施
为了降低甲苯的危害，以下是一些建议的安全措施：
个人防护
- 在接触甲苯时，应佩戴防护眼镜、手套和适当的防护服。
- 在进行液体甲苯操作时应避免吸入其蒸气，使用呼吸防护设备。
使用注意事项
- 在通风良好的区域使用甲苯，并确保遵循适当的操作规程。
- 避免甲苯的接触和混合与可燃物、氧化物以及其他化学物质。
废弃处理
- 废弃甲苯时，请遵循当地的环境法规和规定，进行正确的废
弃处理。
急救措施
如果发生甲苯接触后的急救情况，请立即采取以下步骤：
- 切勿让甲苯接触眼睛、皮肤或服用。
- 如有必要，立即移至空气新鲜处。
- 如果吸入过量、接触过量或出现不适，请立即就医。
请注意：以上信息仅供参考，具体使用和处理甲苯时，应遵循相关的安全指南和法规。
甲苯分子式：C7H8，分子量：92.14，CAS No.：108-88-3，危险货物编号：32052，UN编号：1294。
理化特性：无色透明液体，有类似苯的芳香气味。
相对密度0.867（水=1），相对蒸汽密度3.14(空气=1)，熔点-94.9℃，沸点110.6℃，折射率1.497，临界温度318.6℃，临界压力4.11×106Pa，蒸汽压4892Pa(30℃)。
微溶于水，溶于二硫化碳、丙酮、汽油，能与苯、醇、醚混溶。
闪点4℃，自燃点535℃，燃烧热3905.0kJ/mol，蒸汽能与空气形成爆炸性混合物。
爆炸极限1.2%～7.0%。
健康危害：对皮肤、粘膜有刺激性，对中枢神经系统有麻醉作用。
急性中毒：短时间内吸入较高浓度本品可出现眼及上呼吸道明显的刺激症状、眼结膜及咽部充血、头晕、头痛、恶心、呕吐、胸闷、四肢无力、步态蹒跚、意识模糊。
重症者可有躁动、抽搐、昏迷。
慢性中毒：长期接触可发生神经衰弱综合征，肝肿大，女工月经异常等。
皮肤干燥、皲裂、皮炎。
环境危害：对环境有严重危害，对空气、水环境及水源可造成污染。
燃爆危险：本品易燃，具刺激性。
遇高热、明火有引起着火、爆炸危险，易产生和积聚静电。
急救措施：皮肤接触：脱去被污染的衣着，用肥皂水和清水彻底冲洗皮肤。
眼睛接触：提起眼睑，用流动清水或生理盐水冲洗。
就医。
吸入：迅速脱离现场至空气新鲜处。
保持呼吸道通畅。
如呼吸困难，给输氧。
如呼吸停止，立即进行人工呼吸。
就医。
食入：饮足量温水，催吐，就医。
危险特性：易燃，其蒸汽与空气可形成爆炸性混合物，遇明火、高热能引起燃烧爆炸。
与氧化剂能发生强烈反应。
流速过快，容易产生和积聚静电。
其蒸汽比空气重，能在较低处扩散到相当远的地方，遇火源会着火回燃。
有害燃烧产物：一氧化碳、二氧化碳。
灭火方法：喷水冷却容器，可能的话将容器从火场移至空旷处。
处在火场中的容器若已变色或从安全泄压装置中产生声音，必须马上撤离。
灭火剂：泡沫、干粉、二氧化碳、砂土。
从以上各点可以看出：浮阀塔在蒸汽负荷、操作弹性、效率和价格等方面都比泡罩塔优越，结合本项目实际情况，初步选择浮阀塔。
6.1.4 浮阀塔的工艺设计提取Aspen plus 各塔板上的物性参数，选取塔板上气液相负荷最大的第7块塔板进行手工计算和校核，然后再用CUP-Tower 进行软件计算，通过比较来检查计算的正确性。
第41块物性参数如表7-4：表6-4 浮阀塔塔板参数气相流量V kg/h 液相流量Lkg/h 气相密度 kg/ 液相密度 kg/ 混合液表面张力 N/m4446294.844252943.62823.37188191109.516090.01270767气相体积流量s V V s/m 84.523718819.2336004446294.8436003V =⨯==ρ 液相体积流量s L L s /1.06476m 1109.51609360084252943.6236003L =⨯==ρ 1.塔径的计算由于带有降液管，所以溢流式的塔板的塔截面实际分为了两个部分，即气体流通截面和降液管所占截面。
若为塔板截面积，为气体流通截面积， 为降液管截面积，则 ：Ttf A A A A '1-= 2.气体流通截面积的计算塔板的计算中，通常是以泛点气速作为的上限。
一般取的0.6-0.85 倍， 即：f u u )85.06.0(-=根据索德尔斯和布朗公式VVL f Cu ρρρ-= V ρ3m L ρ3m δT A 'A f A可由史密斯关联图查得气体负荷因子C ，气液两相流动参数为90.13883816=VLS S V L ρρ 取板间距m H T 5.0=，板上液层高度m H L 08.0=，则液滴沉降高度为m H H L T 42.0=-，查史密斯关联图：液相表面张力m N /02.0=σ时的气体负荷因子s m C /105.020=，由于所处理的液相表面张力为m N /12707670.0=σ，则需矫正：s m /50.095895110.020.012707670.1050.020.20.2=⎪⎭⎫⎝⎛⨯=⎪⎭⎫ ⎝⎛σ则可求得泛点气速为：s m CV L f /0.65373718819.2323.3718819-1109.51609095895115.0u ===ρρ取f u u 7.0'=，即s m /4576.0u '=，则可求得气体流通截面积为2S 55.114576.084.52u V A m =='='3.塔板面积的确定由于s m L S /06476.13=初步估计3m 左右，根据溢流形式的参考表可 以暂时选择双溢流形式。
根据经验，可取65.0=Dl w，查的弓形降液管的参数图，可取07.0=Tf A A ，125.0=DW d，则塔板面积为 2T 9.1203m 0.07-1A A ='=则可求得塔径为3.197m 0.785A D T==考虑分块塔板固定区域取D=3.2m ，符合双溢流选择条件。
实际塔截面积 22T 8.0384m 0.785D A == 实际气体流通截面积 2T 7.4757m 0.07)A -(1A ==' 实际适宜气流速率 s m A V S/934.0u ='= 则735.0u=fu ，在0.6-0.85之间，则塔径计算正确。
4.溢流装置溢流装置为双溢流。
1.弓形降液管尺寸已知07.0=Tf A A ，125.0=DW d得 弓形降液管面积弓形降液管宽度为降低气泡夹带，液体在降液管内应有足够的停留时间以使气体从液相中分离出，一般要求不应小于3～5s ，而对于高压下操作的塔以及易起泡的物系，停留时间应更长些，为此，必须进行校核。
则液体在降液管的停留时间为20.070.7893f T A A m ==0.1250.475d W D m ==τ 6.1185f T SA H s s L τ==>由于停留时间s 5>τ，故降液管尺寸设合理。
2.流堰尺寸溢流堰长采用平直堰，由于，查液体收缩系数计算图可得，E=1.042，则堰上液层高度ow h 可由下式计算m l L E h w S ow 069.0100084.232=⎪⎪⎭⎫⎝⎛=出口堰高m h h h ow L w 051.0=-=取降液管低隙处液体流速s m u oL /25.0=， 这降液管底隙高度为：m u l L h oLw SO 1253.0==5.浮阀数及排列方式1.a.受液区和降液区：一般这两个区域的面积相等，均可按降液管截面积A f 计；2.b.边缘区：在塔壁边缘留出一定宽度的环形区域供固定塔板用；3.c.入口安定区和出口安定区，通常宽度相等；4.d.有效传质区：余下的塔板上有浮阀孔的区域。
5.于此处考虑，有经验可知：0.65 2.47W l D m ==2.5 2.5278.6429.06() 2.47s W L l ==6.塔径D>900mm ，采用分块组装式；7.边缘宽度取W C =0.06m ；8.安定区宽度取W S =0.08m ；9.根据之前计算可知，降液管宽度为W d =0.475m 。
浮阀选用F1重型浮阀，其阀孔为39mm 。
1.浮阀数初取阀孔动能因数11=O F ，阀孔气速为s m F u V/2.27523.3718819110===ρ每层塔板上浮阀数目为：6.1532420==u d V N S π可取N=1533个。
2.浮阀排列现按所设定的尺寸画出塔板，并在塔板的鼓泡区内依排列方式进行试排，从而确定出实际的阀孔数。
已知降液管宽度m W d 475.0=，分布区宽度'S W 取0.08m ，脱气区宽度S W 取0.08m ，边缘区宽度C W 取为0.06m 。
由于选择的是双溢流塔板，其鼓泡区面积计算如下：⎥⎦⎤⎢⎣⎡+-+⎥⎦⎤⎢⎣⎡+-=--r x r x r x r x r x r x A a 'sin 180''sin18012221222ππ 其中()m W W Dx S d 345.12=+-=，m W W x s d3175.02'=+=，m W Dr C 84.12=-=带入数据得2625.5m A a =。
浮阀的排列方式采用等腰三角形叉排，使相邻的浮阀容易吹开，鼓泡更均匀。
取同一横排的阀孔中心距m t 075.0'=，则相邻两排间的距离为m Nt A t a0489.0'==取m t 08.0=。
按同一横排的阀孔中心距m t 075.0'=，相邻两排间的距离m t 080.0=的等腰三角形叉排方式得到最终的浮阀数，如图6-1所示。
图6-1可排出阀孔数为1376个，重新衡算一下参数： 阀孔气速：s m Nd V u S/88.5785.020==动能因数：96.1100==V u F ρ，在适应的范围8～12内。
塔板的开孔率为：%94.13)8.3039.0(1376)(220=⨯==D d N φ。
根据经验，加压塔的开孔率应，∴塔板设计满足要求。
14%φ<4.塔板流体力学验算 1.塔板压降塔板压降可用下式计算：l d f h h h +=临界孔速：s m u voc /824.45.10825.11==ρ因阀孔气速s m u /88.50=大于其临界阀孔气速oc u ，故干板阻力计算式为：m gu h L v d 0521.0234.52==ρρ本设备的液相为苯与C 6到C 9组成的混合芳烃，取充气因素45.0=β，为则板上气液层阻力为()()m h h h ow w l 054.0069.0051.045.0=+⨯=+=β由于表面张力引起的阻力较小，此处忽略不计。
单板压降：m h h h l d f 1061.0054.00521.0=+=+=Pa g h P L f 4.777==∆ρ合理。
2.溢流液泛校核为防止降液管液泛现象发生，需控制降液管内液层高度()W T d h H H +<φ，忽略液面落差的影响，不设进口堰，可利用下式计算：式中 m u hl L h oL w S00778.0153.0153.022==⎪⎪⎭⎫ ⎝⎛=π则 m H d 2339.000958.01008.0086.0034.0=+++= 取降液管中泡沫层相对密度为5.0=φ，则有：πh h h h H f ow w d +++=()3255.0)051.06.0(5.0=+⨯=+w T h H φ显然，()w T d h H H +≤φ，符合溢流液泛要求。
3.液体在降液管内的停留时间s s L H A S T f 512.6133.06.02138.1>=⨯==τ 可见，所夹带气体可以被释放出。
4.雾沫夹带量校核依下面两式分别计算泛点率F ，即：bF LS VL VSA KC Z L V F 36.1+-=ρρρ或 FT VL V SKC A V F 78.0'ρρρ-=由泛点符合因子图：得143.0=F C ，并查物性系数表取K=1.0，将以上数据 代入上式，得：%7.58'=F对于大塔，为避免过量雾沫夹带，应控制泛点率不超过80%。
上两试计算的泛点率都在80%以下，故可知雾沫夹带能够满足)(1.0/)(1.0气液kg kg e V <的要求。
5.严重漏液校核前面已计算出559.110>=F 可见不会发生严重漏液。
5.塔板负荷性能图 1.气体负荷下限线对于F1 型重阀，因动能因数50<F 时，会发生严重漏液，因此取50=F 计算相应的气相流量s m N d V VS /1.854520==ρπ2.过量雾沫夹带线根据前面雾沫夹带校核可知，对于大塔，取泛点率F=0.8，则：bF LS VL vsA KC Z L V 36.18.0+-=ρρρ整理变形，得：S S L V 3.532885.31-= 雾沫夹带线为直线，由两点即可确定。
3.液相负荷下限线对于平直堰，其堰上液层高度how 必须要大于0.006m 。
取how=0.006m ，就可作出液相负荷下限线m l L E h w Sow 006.0100084.232=⎪⎪⎭⎫⎝⎛=代入数值，则可求得s m L S /00211.03= 4.液相负荷上限线液体的最大流量应保证在降液管中停留时间不低于3-5s ，取 5s 作为液体在降液管中停留时间的下限，则s m A H L fT S /142.4373==τ5.液泛线由公式πh h h h H f ow w d +++=求得液泛线方程。
已知：m h w 034.0=()m h H H w T d 2339.0=+=φ 667.03200145.0100084.2SL l L E h w S ow =⎪⎪⎭⎫⎝⎛=l d f h h h +=220597.1153.0S w SL hl L h =⎪⎪⎭⎫ ⎝⎛=π联立上式整理可得：667.022868.31.2864832S L L V S--=。
