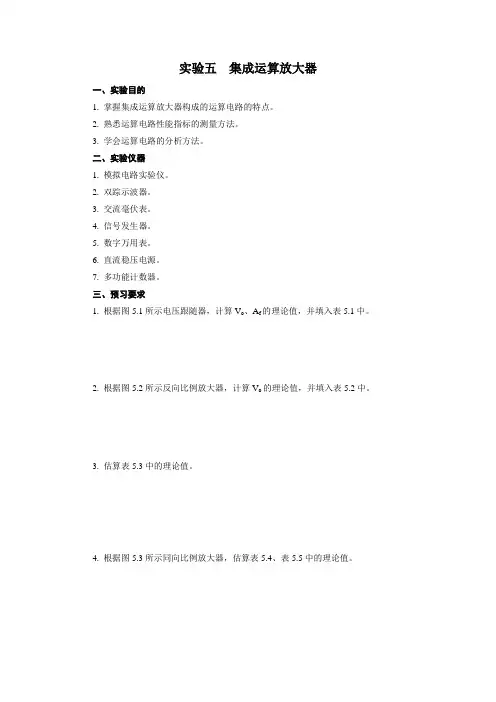

实验五集成运算放大器一、实验目的1. 掌握集成运算放大器构成的运算电路的特点。

2. 熟悉运算电路性能指标的测量方法。

3. 学会运算电路的分析方法。

二、实验仪器1. 模拟电路实验仪。

2. 双踪示波器。

3. 交流毫伏表。

4. 信号发生器。

5. 数字万用表。

6. 直流稳压电源。

7. 多功能计数器。

三、预习要求1. 根据图5.1所示电压跟随器，计算V o、A f的理论值，并填入表5.1中。

2. 根据图5.2所示反向比例放大器，计算V o的理论值，并填入表5.2中。

3. 估算表5.3中的理论值。

4. 根据图5.3所示同向比例放大器，估算表5.4、表5.5中的理论值。

5. 根据图5.4所示的反向求和放大器、图5.5所示双端输入求和放大器，分别计算输出电压V o。

6. 分析图5.6所示积分电路，若输入正弦波，V o与V i相位差是多少？当输入信号的频率为l00Hz、有效值为2V时，V o=？7. 分析图5.7所示微分电路，若输入方波，V o与V i相位差多少？当输入信号的频率为160Hz，幅值为1V时，输出V o =？8. 从实验角度，简述放大器上限截止频率的测量方法。

四、实验内容1. 电压跟随器（1）实验电路按如图5.1所示接线。

图5.1 电压跟随器（2）按表5.1要求进行实验，输入大小不等、频率均为100Hz 的正弦信号（下同），在R L =∞、R L =5K1两种情况下，测量输出电压V o ，并总结电压跟随器的主要特点。

表5.12. 反向比例放大器（1）实验电路按图5.2所示接线。

图5.2 反向比例放大器（2）按表5.2内容实验并测量记录。

表5.2（3）按表5.3要求实验并测量记录。

表5.3（4）测量图5.2电路的上限截止频率f H 。

（f H = ） 3. 同向比例放大器（1）实验电路按图5.3所示接线。

图5.3 同向比例放大器（2）按表5.4和表5.5内容实验并测量记录。

表5.4表5.5（3）测出电路的上限截止频率fH 。

实验五 集成运算放大器的参数测试一、实验目的1、学会集成运放失调电压U IO 的测试方法。

2、学会集成运放失调电流I IO 的测量方法。

3、掌握集成运放开环放大倍数Aod 的测量方法。

4、学会集成运放共模抑制比K CMR 的测试方法。

二、实验仪器及设备1、ＤＺＸ－１Ｂ型电子学综合实验台 一台2、XJ4323 双踪示波器 一台3、集成运放 uA741 一片 三、实验电路1、测量失调电压U IO 。

2、测量失调电流I IO 。

I IO =RR R U U O O ⎪⎪⎭⎫ ⎝⎛+-12121式中的U O1为测失调电压U IO 时的U O1 ，U O 2 为下面电路中测得的U O 。

U IO =211R R R+U O1R2 5.1KR2 5.1K3、测量开环放大倍数Aod 。

4、共模抑制比K CMR 。

注意：Ui 必须小于最大共模输入电压U iCM ＝12V四、实验内容及步骤 1、测量失调电压U IO（1） 按图接好电路，检查电路无误后接通电源，用示波器观察输出Uo 有无振荡，若有振荡，应采用适当措施加以消除。

（2） 测量输出电压，记做U O1，并计算失调电压U IO 。

2、测失调电流I IO（1） 按图接好电路，检查电路无误后接通电源，用示波器观察输出Uo 有无振荡，若有振荡，应采用适当措施加以消除。

（2） 测量输出电压，记做U O2，并计算失调电流I IO 。

3、测量开环放大倍数Rf 5.1KA Od =UiR R R U O 323+URf 5.1KK CMR = OCO A A d=UoU R R F i1•（1） 按图接好电路，接通电源。

（2） 在输入端加入Us ＝1V ，f ＝20Hz 的交流信号，用毫伏表测量Uo 和Ui ，计算出Aod 。

4、测量共模抑制比（1） 按图接好电路，接通电源。

（2） 在输入端加入一定幅值的频率为20Hz 的交流信号，用毫伏表测量Uo 和Ui ，计算出K CMR 。

集成运放实验报告集成运放实验报告引言：集成运放（Integrated Operational Amplifier）是一种重要的电子元件，广泛应用于各种电路中。

本实验旨在通过实际操作和测量，深入了解集成运放的基本原理、特性以及应用。

一、实验目的本实验的主要目的是：1. 了解集成运放的基本原理和特性；2. 学会使用集成运放进行信号放大和滤波；3. 掌握集成运放在各种电路中的应用。

二、实验器材1. 集成运放实验箱；2. 直流电源；3. 函数信号发生器；4. 示波器；5. 电阻、电容等元器件。

三、实验步骤与结果1. 实验一：集成运放的基本特性测量将集成运放与直流电源连接，通过示波器观察输出波形，并测量输入阻抗、输出阻抗、增益等参数。

实验结果显示，集成运放具有高输入阻抗、低输出阻抗和大增益的特点。

2. 实验二：非反相放大电路的设计与测量根据给定的电路图，搭建非反相放大电路，通过函数信号发生器输入信号，测量输出波形和增益。

实验结果表明，非反相放大电路能够将输入信号放大，并保持波形不变。

3. 实验三：反相放大电路的设计与测量按照电路图要求，搭建反相放大电路，通过函数信号发生器输入信号，测量输出波形和增益。

实验结果显示，反相放大电路能够将输入信号反向放大，并且增益与电阻值相关。

4. 实验四：低通滤波电路的设计与测量根据给定的电路图，搭建低通滤波电路，通过函数信号发生器输入不同频率的信号，测量输出波形和截止频率。

实验结果表明，低通滤波电路能够滤除高频信号，只保留低频信号。

5. 实验五：带通滤波电路的设计与测量按照电路图要求，搭建带通滤波电路，通过函数信号发生器输入不同频率的信号，测量输出波形和通频带。

实验结果显示，带通滤波电路只能通过特定频率范围内的信号，滤除其他频率的信号。

四、实验总结通过本次实验，我们深入了解了集成运放的基本原理和特性，并学会了使用集成运放进行信号放大和滤波。

实验结果表明，集成运放在电子电路中具有重要的应用价值。

5集成运放电路实验报告实验目的：1.熟悉基本的集成运放电路的组成和功能；2.了解非反转运放电路、反转运放电路及运算放大器电路的工作原理；3.学会使用运放电路进行信号放大、滤波和求和。

实验仪器：1.电源供应器2.六组运筹放大器模数器件3.信号发生器4.示波器5.可调电阻6.电容7.电感实验原理：集成运放是一种重要的模拟电子器件，可广泛应用于电子电路中。

它具有高放大倍数、输入阻抗高、输出阻抗低等特点，在模拟电路的设计中起到了重要作用。

实验一：非反转运放电路非反转运放电路可以实现信号的放大，其电路图如下：Rf------------↑----------，OUVref---------+， -， VouV1，+--------R1R++----------```实验二：反转运放电路反转运放电路可用于信号放大和求逆，其电路图如下：```Rf--------↑--------，-，V1-----，+R1++----------```实验三：运算放大器电路运算放大器是一种特殊的运放电路，可以实现加法、减法、乘法和除法等运算。

其电路图如下：```Rf---------↑-------------，OUVref1--------V1-------------------Rg```实验步骤：1.使用示波器测量电源供应器的输出电压，调整到所需电压范围内；2.将非反转运放电路连接好，并连接示波器检测输出波形；3.调整电阻值，观察输出波形的变化；4.按照同样的方式，搭建反转运放电路进行实验；5.最后，搭建运算放大器电路进行实验，观察输出波形的变化。

实验结果：1.非反转运放电路实验中，当Rf=10kΩ，R1=2.2kΩ，V1=2V时，输出波形经过放大后为4V；2.反转运放电路实验中，当Rf=10kΩ，R1=2.2kΩ，V1=2V时，输出波形经过放大后为-4V；3. 运算放大器电路实验中，V1=2V，Vref1=4V，Rf=10kΩ，R1=2.2kΩ，Rg=3kΩ，输出波形为两个输入信号的和。

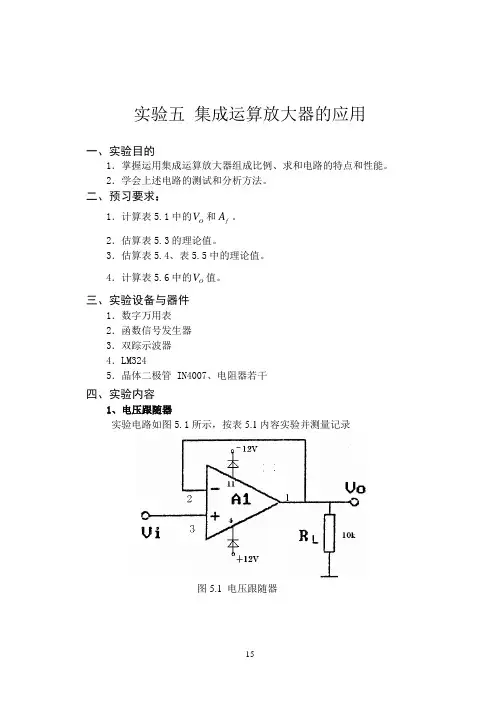

实验五 集成运算放大器的应用一、实验目的1．掌握运用集成运算放大器组成比例、求和电路的特点和性能。

2．学会上述电路的测试和分析方法。

二、预习要求：1．计算表5.1中的O V 和f A 。

2．估算表5.3的理论值。

3．估算表5.4、表5.5中的理论值。

4．计算表5.6中的O V 值。

三、实验设备与器件1．数字万用表2．函数信号发生器 3．双踪示波器 4．LM3245．晶体二极管 IN4007、电阻器若干四、实验内容1、电压跟随器实验电路如图5.1所示，按表5.1内容实验并测量记录图5.1 电压跟随器LM324管脚图表5-12．反相比例放大器实验电路如图5-2所示。

图5-2 反相比例放大器（1）按表5-2内容实验并测量记录于表5-2中。

表5-2（2）按表5-3要求实验并测量记录于表5-3中。

表5-3（3）测量图5.2电路的上限截止频率。

3．同相比例放大器电路如图5.3所示（1）按表5-4和5-5内容实验并测量记录于表5-4和5-5中。

图5-3 同相比例放大器表5-4表5-5（2）测出电路的上限截止频率。

4．反相求和放大电路电路如图5-4所示图5.4 反相求和放大电路按表5-6内容进行实验测量，并与预习计算比较。

表5-65．双端输入求和放大电路实验电路为图5.5所示，按表5.7要求实验并测量记录。

图5.5 双端输入求和电路表5-7五、实验报告1、总结本实验中5种运算电路的特点及性能。

2、分析理论计算与实验结果误差的原因。

集成运放电路实验报告
本次实验我们组实验了运放电路，运用运放电路可以实现信号电平的放大及输出能力
的大大提升。

实验过程中，我们首先请老师讲解运放电路的构成及工作原理。

然后，我们
拆解运放电路，搭建实验箱，并将测量仪器和电路连接起来，准备进行实验。

接下来，我们通过调整变阻器和调整变压器，测量输入电压，以电压计来测量放大后
的电压，以示波器观察输出电压曲线，来评估运放电路的性能与实际运行情况。

具体而言，在增益测定过程中，我们首先通过调整变阻器的值，在0.2V-5V的范围内
单次测量输入电压，使电路稳定后测量输出电压，最后计算出增益；在频率响应测定过程中，我们将输入频率调整至1KHz-100KHz的范围，通过调整变压器的值，测量放大器放大
电压，加以相应比较。

从结果来看，我们大致验证到调节运放电路，可以在一定范围内调节信号电平和输出
电流。

因此，运放电路具有自身的明显优势，可以在微处理器、驱动电路和信号采集模块
等方面有着广泛的应用。

本次实验，经过我们团队的努力和合作，得到了完全预期的结果，同时也让我们更加
熟悉了运放电路的构成及其工作原理，丰富了我们在电子技术领域学习的知识和实践能力。

集成运放实验报告1. 实验目的本实验旨在通过实际操作，了解集成运放的基本特性和工作原理，并掌握基本的电路应用。

2. 实验原理集成运放（OP-AMP）是一种高增益、差分输入的直流电压放大器。

它由多个晶体管和被动元件组成，并具有高阻抗输入、低阻抗输出等特点。

常见的集成运放符号如下图所示：实验中使用的集成运放是LM741型号。

其典型参数如下：- 差模增益：20万- 输入阻抗：2MΩ- 最大输出电流：25mA- 输入偏置电流：80nA- 高达1MHz的带宽通过在反馈电路中使用运放，可以构建各种电路，如放大器、比较器、滤波器等。

3. 实验材料- 集成运放LM741 x 1- 电阻（标准值）：1kΩx 4, 10kΩx 2- 电容：0.1μF x 2- 变阻器：10kΩx 1- 直流电源供应器- 示波器- 万用表4. 实验步骤4.1 集成运放的基本测试1. 将运放的引脚与电路连接，按照实验原理中的运放符号连接。

2. 用万用表测量引脚电压，确认供电电压是否满足要求。

3. 将运放的输出引脚连接至示波器，观察输出波形。

4.2 集成运放的非反馈放大器实验1. 将非反馈放大电路按照原理图连接。

2. 将输入信号连接至运放的正输入端。

3. 连接示波器至运放的输出端。

4. 分别输入不同大小的正弦信号，观察输出波形和输入输出关系。

4.3 集成运放的反相放大器实验1. 将反相放大电路按照原理图连接。

2. 分别连接不同大小的输入信号，观察输出波形和输入输出关系。

3. 测量并记录不同输入电压下的输入输出关系。

4.4 集成运放的比较器实验1. 将比较器电路按照原理图连接。

2. 输入不同大小的三角波信号至运放的正输入端。

3. 连接示波器至运放的输出端，观察输出波形。

5. 实验结果与分析经过以上实验，我们观察到了以下现象：- 在非反馈放大器实验中，输出信号与输入信号呈线性关系，且放大倍数与电路元件的选择有关。

一、实训目的本次实训的主要目的是通过实际操作，使学生深入了解集成运放电路的工作原理、性能特点及其应用，掌握集成运放电路的基本分析方法、设计方法和调试技能。

通过本次实训，使学生能够：1. 熟悉集成运放电路的结构、工作原理和主要性能指标；2. 掌握集成运放电路的基本分析方法，如虚短、虚断、负反馈等；3. 学会设计简单的集成运放电路，如放大器、滤波器、振荡器等；4. 提高动手实践能力，培养分析问题和解决问题的能力。

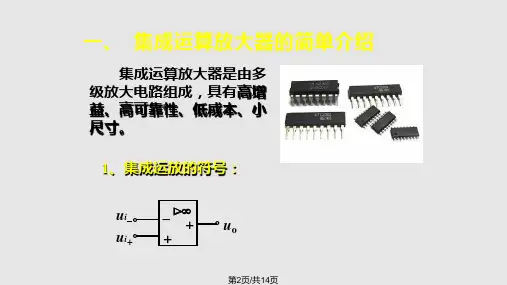

二、实训内容1. 集成运放电路基本知识（1）集成运放电路的结构和符号集成运放电路是一种高增益、高输入阻抗、低输出阻抗的多级直接耦合放大器，由输入级、中间级和输出级组成。

其符号如图1所示。

图1 集成运放电路符号（2）集成运放电路的主要性能指标集成运放电路的主要性能指标有：开环增益、带宽、输入阻抗、输出阻抗、共模抑制比、电源抑制比等。

2. 集成运放电路基本分析方法（1）虚短和虚断由于集成运放电路的开环增益非常高，所以在实际应用中，可以将运放的输入端视为虚短，即输入端之间的电压差为零；同时，由于运放的输入阻抗非常高，可以将输入端视为虚断，即输入端对电路的影响可以忽略不计。

（2）负反馈负反馈是指将输出信号的一部分反馈到输入端，以减小电路的增益。

在集成运放电路中，负反馈可以提高电路的稳定性、带宽和线性度。

3. 集成运放电路设计实例（1）放大器设计以反相放大器为例，其电路如图2所示。

图2 反相放大器电路其中，Rf为反馈电阻，R1为输入电阻。

放大倍数A由下式计算：A = -Rf/R1（2）滤波器设计以一阶低通滤波器为例，其电路如图3所示。

图3 一阶低通滤波器电路其中，R1为反馈电阻，C1为电容。

截止频率f0由下式计算：f0 = 1/(2πR1C1)4. 集成运放电路调试（1）调试方法在调试集成运放电路时，首先需要检查电路连接是否正确，然后进行静态测试和动态测试。

静态测试主要检查电路的偏置电流、偏置电压等参数；动态测试主要检查电路的幅频特性和相频特性。

集成运放的实验报告集成运放的实验报告引言集成运放（Operational Amplifier，简称Op-Amp）是一种重要的电子元件，广泛应用于模拟电路和信号处理领域。

本实验旨在通过实际操作和测量，深入了解集成运放的基本特性和应用。

实验一：集成运放的基本特性1.1 集成运放的引脚功能集成运放一般有8个引脚，分别是正输入端（+IN）、负输入端（-IN）、输出端（OUT）、正电源（VCC+）、负电源（VCC-）、偏置电压（VBIAS）、偏置电流（IBIAS）和电源地（GND）。

其中正输入端和负输入端是集成运放的主要输入端，输出端则是其主要输出端。

1.2 集成运放的放大倍数通过改变输入信号的幅度，可以观察到集成运放输出信号的变化。

在实验中，我们可以通过改变输入信号的幅度并测量输出信号的幅度，计算出集成运放的放大倍数。

实验中我们可以使用示波器和函数发生器进行测量和调节。

实验二：集成运放的基本应用2.1 非反相放大电路非反相放大电路是集成运放最基本的应用之一。

通过将输入信号与集成运放的正输入端相连接，将负输入端接地，输出信号与集成运放的输出端相连，可以实现输入信号的放大。

2.2 反相放大电路反相放大电路也是集成运放的常见应用之一。

通过将输入信号与集成运放的负输入端相连接，将正输入端接地，输出信号与集成运放的输出端相连，可以实现输入信号的反向放大。

2.3 比较器电路比较器电路是集成运放的另一种常见应用。

通过将输入信号与集成运放的正输入端或负输入端相连接，将另一输入端接地，输出信号与集成运放的输出端相连，可以实现输入信号与参考电压的比较。

实验三：集成运放的应用拓展3.1 滤波器电路滤波器电路是集成运放的重要应用之一。

通过将集成运放与电容和电感等元件相连接，可以实现对特定频率信号的滤波功能。

3.2 非线性电路非线性电路是集成运放的另一种应用拓展。

通过在集成运放的输入端或反馈回路中引入非线性元件，可以实现非线性信号的处理和调节。

集成运放的基本运算电路实验报告实验报告：集成运放的基本运算电路实验目的：1. 了解集成运放的基本原理和性质；2. 学习基本运算电路的设计和实现方法；3. 实验验证运算放大器的基本运算电路，包括反相放大器、非反相放大器、求和放大器和差分放大器。

实验器材：1. 集成运放（可以使用LM741等常见型号）；2. 电阻（包括不同阻值的固定电阻和可变电阻）；3. 电源（正负双电源，供应电压根据集成运放的需求确定）；4. 示波器；5. 信号源。

实验步骤：1. 反相放大器的设计和实现：a. 准备电阻并连接电路，将集成运放的输入接口连接到信号源，输出接口连接示波器；b. 调整可变电阻的阻值，观察输出信号的变化，记录并分析结果。

2. 非反相放大器的设计和实现：a. 准备电阻并连接电路，将集成运放的输入接口连接到信号源，输出接口连接示波器；b. 调整可变电阻的阻值，观察输出信号的变化，记录并分析结果。

3. 求和放大器的设计和实现：a. 准备电阻并连接电路，将集成运放的输入接口连接到不同信号源，输出接口连接示波器；b. 调整可变电阻的阻值，观察输出信号的变化，记录并分析结果。

4. 差分放大器的设计和实现：a. 准备电阻并连接电路，将集成运放的输入接口分别连接到两个信号源，输出接口连接示波器；b. 调整可变电阻的阻值，观察输出信号的变化，记录并分析结果。

实验结果：1. 反相放大器实验结果：记录输入和输出信号的幅度和相位差，并绘制输入-输出特性曲线。

2. 非反相放大器实验结果：记录输入和输出信号的幅度和相位差，并绘制输入-输出特性曲线。

3. 求和放大器实验结果：记录输入和输出信号的幅度和相位差，并绘制输入-输出特性曲线。

4. 差分放大器实验结果：记录输入和输出信号的幅度和相位差，并绘制输入-输出特性曲线。

实验分析：1. 通过对实验结果的观察和分析，可以验证集成运放的基本运算电路的原理和性质。

2. 在实验中可以调整电阻的数值来改变放大倍数或增益，验证运算放大器的增益特性。
