空气冷却器基础

空冷器结构及原理一、引言空冷器是一种常见的散热设备，用于将热量从热源传递到周围环境中，以保持设备的正常工作温度。

本文将介绍空冷器的结构和工作原理。

二、结构空冷器的结构主要包括散热片、风扇、散热管和散热底座等组件。

1. 散热片：散热片是空冷器的主要散热部件，通常采用铝合金材料制成。

散热片的表面通常呈现大面积的鳍片状结构，以增加散热面积，提高散热效率。

2. 风扇：风扇是空冷器中的关键组件之一，用于产生气流并增加空气对散热片的流动速度。

风扇一般由电机、叶片和外壳组成。

电机提供动力，叶片通过旋转带动空气流动，外壳则保护电机和叶片。

3. 散热管：散热管是用于传导热量的管道，通常采用铜或铝材料制成。

散热管内部充满了导热介质，当热源与散热管接触时，导热介质将热量传导到散热管的表面，然后通过散热片和风扇散发出去。

4. 散热底座：散热底座是空冷器与热源之间的接触面，通常采用导热材料制成，以确保热量能够有效地传递到散热管。

三、工作原理空冷器的工作原理基于热传导和对流散热的原理。

当热源产生热量时，散热底座与热源接触，热量通过导热材料传递到散热管内的导热介质中。

导热介质具有较高的导热性能，能够快速将热量传导到散热管的表面。

热量传导到散热管表面后，散热片的鳍片结构增加了散热面积，使热量更容易散发到空气中。

同时，风扇产生的气流加速了空气在散热片上的流动速度，增强了热量的对流散热效果。

通过这样的工作原理，空冷器能够快速而有效地将热量从热源传导到空气中，使热源保持在一个合适的温度范围内，确保设备的正常运行。

四、总结空冷器是一种常用的散热设备，通过散热片、风扇、散热管和散热底座等组件的配合工作，实现了将热量从热源散发到周围环境的目的。

其工作原理基于热传导和对流散热的原理，通过导热介质和散热片的结构设计，以及风扇产生的气流，实现了高效的散热效果。

空冷器的结构和工作原理的理解对于正确选择和使用空冷器具有重要意义，同时也对于了解其他散热设备的原理具有一定的参考价值。

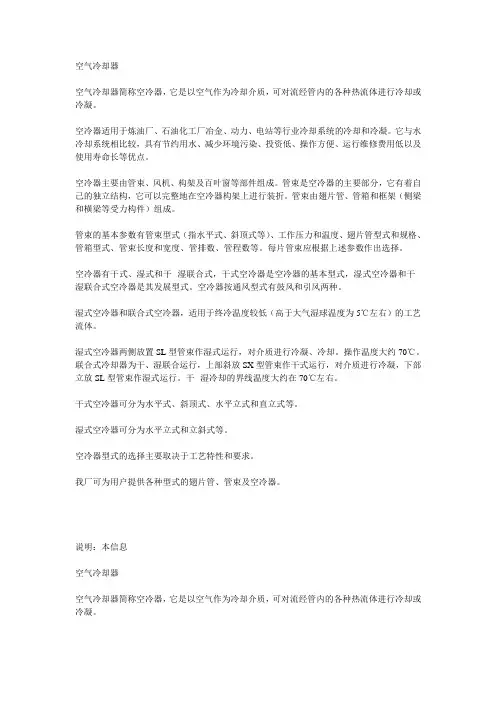

空气冷却器空气冷却器简称空冷器，它是以空气作为冷却介质，可对流经管内的各种热流体进行冷却或冷凝。

空冷器适用于炼油厂、石油化工厂冶金、动力、电站等行业冷却系统的冷却和冷凝。

它与水冷却系统相比较，具有节约用水、减少环境污染、投资低、操作方便、运行维修费用低以及使用寿命长等优点。

空冷器主要由管束、风机、构架及百叶窗等部件组成。

管束是空冷器的主要部分，它有着自己的独立结构，它可以完整地在空冷器构架上进行装折。

管束由翅片管、管箱和框架（侧梁和横梁等受力构件）组成。

管束的基本参数有管束型式（指水平式、斜顶式等）、工作压力和温度、翅片管型式和规格、管箱型式、管束长度和宽度、管排数、管程数等。

每片管束应根据上述参数作出选择。

空冷器有干式、湿式和干--湿联合式，干式空冷器是空冷器的基本型式，湿式空冷器和干--湿联合式空冷器是其发展型式。

空冷器按通风型式有鼓风和引风两种。

湿式空冷器和联合式空冷器，适用于终冷温度较低（高于大气湿球温度为5℃左右）的工艺流体。

湿式空冷器两侧放置SL型管束作湿式运行，对介质进行冷凝、冷却。

操作温度大约70℃。

联合式冷却器为干、湿联合运行，上部斜放SX型管束作干式运行，对介质进行冷凝，下部立放SL型管束作湿式运行。

干--湿冷却的界线温度大约在70℃左右。

干式空冷器可分为水平式、斜顶式、水平立式和直立式等。

湿式空冷器可分为水平立式和立斜式等。

空冷器型式的选择主要取决于工艺特性和要求。

我厂可为用户提供各种型式的翅片管、管束及空冷器。

说明：本信息空气冷却器空气冷却器简称空冷器，它是以空气作为冷却介质，可对流经管内的各种热流体进行冷却或冷凝。

空冷器适用于炼油厂、石油化工厂冶金、动力、电站等行业冷却系统的冷却和冷凝。

它与水冷却系统相比较，具有节约用水、减少环境污染、投资低、操作方便、运行维修费用低以及使用寿命厂等优点。

空冷器主要由管束、风机、构架及百叶窗等部件组成。

管束是空冷器的主要部分，它有着自己的独立结构，它可以完整地在空冷器构架上进行装折。

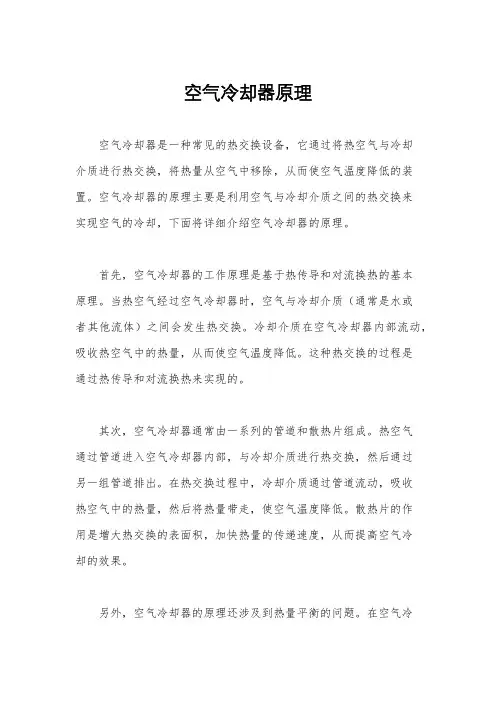

空气冷却器原理空气冷却器是一种常见的热交换设备，它通过将热空气与冷却介质进行热交换，将热量从空气中移除，从而使空气温度降低的装置。

空气冷却器的原理主要是利用空气与冷却介质之间的热交换来实现空气的冷却，下面将详细介绍空气冷却器的原理。

首先，空气冷却器的工作原理是基于热传导和对流换热的基本原理。

当热空气经过空气冷却器时，空气与冷却介质（通常是水或者其他流体）之间会发生热交换。

冷却介质在空气冷却器内部流动，吸收热空气中的热量，从而使空气温度降低。

这种热交换的过程是通过热传导和对流换热来实现的。

其次，空气冷却器通常由一系列的管道和散热片组成。

热空气通过管道进入空气冷却器内部，与冷却介质进行热交换，然后通过另一组管道排出。

在热交换过程中，冷却介质通过管道流动，吸收热空气中的热量，然后将热量带走，使空气温度降低。

散热片的作用是增大热交换的表面积，加快热量的传递速度，从而提高空气冷却的效果。

另外，空气冷却器的原理还涉及到热量平衡的问题。

在空气冷却器内部，热空气和冷却介质之间会达到热量平衡，即热空气释放的热量等于冷却介质吸收的热量。

通过控制冷却介质的流速和温度，可以实现对空气冷却器的热量平衡进行调节，从而达到更好的冷却效果。

最后，空气冷却器的原理还涉及到热量传递的方式。

热量传递可以通过传导、对流和辐射等方式进行。

在空气冷却器中，热量主要通过对流传递的方式进行，即热空气与冷却介质之间的对流换热。

通过增大热交换的表面积、控制冷却介质的流速和温度等方式，可以提高热量传递的效率，从而实现更好的空气冷却效果。

综上所述，空气冷却器的原理是基于热传导和对流换热的基本原理，通过管道、散热片等组件实现热交换，达到热量平衡并通过对流传递热量，从而实现空气的冷却。

了解空气冷却器的原理，可以帮助我们更好地使用和维护空气冷却器，提高其工作效率，延长使用寿命。

空冷器基本知识在石油化工生产中，工艺介质的冷却通常用水冷器，用得最多的冷却器是空冷器。

现将空冷器的基本知识简介如下：一、空冷器型号的意义1.管束型号的解释管程数及法兰密封面型式：S光洁面；b凹凸面；c榫槽面；d梯形槽翅化比/翅片管型式设计压力(MPa)及管箱型式S丝堵型；L法兰型；Q全焊型；J集合管型光管换热面积(㎡)翅片管排数管束公称尺寸：长×宽（m）管束放置方式：P水平式；X斜式；SL湿立失；SLX湿立斜式；XT斜顶式例：P9＊3－4－13－1.575－23。

4/GJ－Ⅱa表示：水平式管束长9m，宽3m，4排翅片管，光管面积为130m2，设计压力为1.57 Mpa,丝堵型管箱，翅化比23.4GJ型翅片管，二管程，光滑面密封。

2.构架型号的解释风机直径×102mm/数量A ：构架开式；B：闭式构架公称尺寸：长×宽（m）构架型式：JP水平式；JXT斜顶式；JS湿立式；JSL干、湿联合式；JSLX湿立斜失例：JP9＊6B－36/2表示：水平式构架，公称尺寸为9m,宽6m,闭式，风机直径3600mm，风机2台。

3.风机型号的解释电机功率（kw）风机转动方式：ａ～k风机叶片数叶片型式：B标准型；C加宽型；W宽型叶片直径：×102mm风量调节方式：SF停机手调式；BF半自调式；ZF自动调节式通风方式G鼓风式；Y引风式例：G－SF36B4－K22鼓风式，停机手调式风机，叶轮直径3600mm，B型时片，4叶，K式行动，电机功率22KW。

4.百叶窗型号的解释公称尺寸（长×宽）（m）百叶窗C调节型式：S手调；Z自调例：SC6＊3手动调节百叶窗，公称尺寸长6m,宽3m。

5.喷水装置型号的解释喷水装置代号及公称尺寸（m ）例：PS6＊3表示：喷水装置公称尺寸：长6m,宽3m. 6. 全套“空气冷却器”型号喷水装置型号/台数（干空冷无此单元）百叶窗型号/台数 构架型号/台数 风机型号/台数 管束型号/台数通风方式：引风Y ；鼓风G例：2939592/4362939⨯⨯-⨯--⨯⨯-SC SC JP B SF P P G表示：a . 鼓风式。

空气冷却器结构及原理（附图说明）在介绍空冷器之前，小编想先问一下大家为什么要使用空冷器呢？我们石油化工行业很多使用空冷的管道温度都超过了100℃，这么多的热量为什么白白送到空气中而不进行回收呢？小编就不卖关子啦，其实石油化工装置中大部分产品都需要冷却到50℃以下，而油品的温度在150℃以下时能量回收的成本就非常高了，为什么呢？这里面其实涉及到能量的一个参数——㶲，㶲是衡量能量品质的重要标准，油品在150℃以下时"㶲"比较低，转化为其他能量的能力也就比较差，所以一般都采用水冷或者空冷的方式将热量带走。

下面就和小编一起看看空气冷却器的结构和原理吧！空气冷却器简称空冷器，利用环境中空气作为冷却介质，横掠翅片管外，使管内高温工艺流体得到冷却或者冷凝的设备。

空冷器结构组成：主要由管束、构架、风机和百叶窗等部分构成。

图片来源于《石油炼厂设备》空冷器的结构类型按照管束布置可分为：水平式、立式斜式、斜顶式；按照通风方式可分为：鼓风式、引风式；按冷却方式可分为：干式、湿式、干湿联合；平顶式空气冷却器1. 平顶式空气冷却器特点：管束水平放置，多用于冷凝，冷却，根据送风方式的不同又分为鼓风式空冷器和引风式空冷器。

鼓风式：管束位于风机上方，风机由下向上送风；引风式：管束位于风机下方，风机由内向外排风。

该空冷器优点在于：受气候环境影响小，热空气不易回流，噪声小于3分贝，但结构复杂，检维修麻烦，功耗比普通空冷大10%。

2. 斜顶式空气冷却器斜顶式空气冷却器特点：管束45°斜置于构架顶部，多用于介质的冷凝。

其优点在于：占地面积小，管阻和膜放热系数比水平式好，但热空气易回流（鼓风式），结构复杂。

3. 湿式空气冷却器结构：管束立置，外侧喷水，引风式。

介质入口温度不宜大于80℃。

特点：增湿降温，效果显著，腐蚀管束，造价高。

4. 干湿联合式空气冷却器干湿联合式空气冷却器特点：占地面积小，运行费用低，投资较小。
