蒸发冷却设计的全面指南1. 引言蒸发冷却是一种高效节能的空调系统设计,其原理是通过蒸发液体来吸收空气中的热量,并将其转化为冷空气。
这种设计不仅可以提供舒适的室内环境,还可以降低能源消耗,减少碳排放。
在本篇文章中,我们将全面探讨蒸发冷却设计的各个方面,包括原理、组件、安装和维护等,以帮助您更好地了解和应用这项技术。
2. 基本原理蒸发冷却技术的基本原理是利用液体蒸发吸收空气中的热量,同时将空气冷却下来。
这一过程中,液体通过蒸发器吸收热量,在蒸发的过程中,空气中的热量被带走,从而使空气温度降低。
蒸发冷却设备通常由几个主要组件组成,包括蒸发器、循环泵、风扇和控制系统等。
3. 设计考虑因素在进行蒸发冷却设计时,一些关键的因素需要考虑:3.1 空间大小和需求:根据待冷却的空间大小和使用需求,确定蒸发冷却设备的规格和容量。
3.2 空气流动:良好的空气流动对于蒸发冷却的效果至关重要。
在设计和安装过程中,需要确保蒸发器和风扇的位置合理,并能够提供均匀的空气流动。
3.3 水资源和质量:蒸发冷却过程中需要大量的水来实现蒸发。
需要考虑水资源的可获得性以及水质对设备性能和寿命的影响。
3.4 控制系统:一个好的控制系统可以提供精确和稳定的温度控制,进一步提高蒸发冷却的效率和性能。
在设计过程中,需要选择适当的控制系统,并确保其可靠性和易用性。
4. 安装步骤下面是蒸发冷却设备的常见安装步骤:4.1 预备工作:在开始安装之前,需对安装环境进行准备工作,包括清理现场,检查设备和零部件的完整性,并确保所有所需工具和材料的可用性。
4.2 安装蒸发器:根据设计要求,将蒸发器安装在适当的位置。
确保蒸发器与风扇和控制系统的连接良好,并进行必要的密封工作。
4.3 安装循环泵和水供应系统:将循环泵和水供应系统安装在合适的位置,并确保其能正常工作。
连接各个部件并进行必要的调试工作。
4.4 测试和调试:在安装完成后,进行系统的测试和调试工作。
检查各个组件的工作状况,并根据需要进行调整和修正。
直接蒸发式空气冷却器设计的优化摘要:本文对直接蒸发式空气冷却器的换热特性进行了分析,采用计算机编程模拟了直接蒸发式空气冷却器的一些性能,为制冷系统的优化提供参考。
关键词:接蒸发式空气冷却器流速压降优化分段分析法直接蒸发式空气冷却器选用合适的风速和制冷剂质量流速对于其换热性能及能耗有重要的影响。
本文利用计算机采用分段分析法模拟了直接蒸发式空气冷却器的一些性能,为制冷系统的优化提供参考。
1直接蒸发式空气冷却器的结构空气冷却器的表面式蒸发器都采用翅片管式。
氟利昂翅片管式蒸发器的结构常用紫铜管外套铝片制成。
铜管直径由至,铝片厚。
在以上工作的蒸发器翅片节距在之间,并采用整套片式。
空调用空冷器由于传热系数高,因而排数少,一般不超过6排。
2直接蒸发式空气冷却器的传热过程空冷器中的传热过程包括:管内制冷剂的流动沸腾换热;通过金属壁、垢层的导热过程;管外空气的放热过程(对流换热)。
2.1制冷剂侧的换热制冷剂侧沸腾换热采用分段分析法,即按照干度来分段计算。
每一段的制冷剂侧的沸腾换热系数的求法按照文献[2]推荐的公式计算。
2.2空气横向掠过肋管管束时的换热空气横向掠过肋管管束时的换热系数的计算按照文献[3]中提供的公式计算。
这里就不做重复了。
2.3通过管壁与垢层的附加热阻管壁热阻为(),对于铜管,由于其导热系数很高,该项热阻可以不计。
但对于钢管则应予以考虑,本论文的设计程序中取为。
油膜热阻的考虑,若为氟里昂制冷剂,一般控制含油浓度,设计时可以不考虑。
直接蒸发式空气冷却器肋管外表面积灰等造成的附加热阻,计算时一般取0.0003~0.0001。
3采用分段分析法对直接蒸发式空气冷却器计算机模拟的计算步骤在这里,我们只给出制冷剂为纯质时的直接蒸发式空气冷却器计算机模拟的计算步骤:1)输入已知蒸发器入口制冷剂参数,蒸发压力或蒸发温度,并求入口焓;2)输入结构参数及物性参数:结构参数中需给出基管外径,壁厚,肋片厚度,肋片节距,排列方式,管中心距;物性参数中需给出空气的导热系数,动力粘性系数,密度,比热,空气的进口状态参数,空气的出口状态参数和冷却空气量,并调用湿空气的热物性计算程序来计算空气进出口的其余参数;3)计算空气侧换热系数,初步确定沿气流方向的管子排深数;4)确定制冷剂循环量及每排并联的肋管根数;5)根据干度分段,,分为段;6)计算局部微元段换热量;7)假设局部微元段长度,可求局部微元面积;8)局部微元段热流密度(以管内表面积为基准),是计算制冷剂侧换热系数的必需已知量;9)调用制冷剂侧换热系数计算程序,算;10)计算局部传热系数(以管内表面积为基准)其中为肋化系数,为空气侧垢阻,为空气侧的当量换热系数;11)计算局部微元段热流密度;12)与比较,调整;13)计算该干度段的压降,下一干度段的压力为,返回6),进行下一干度段的计算;14)每个通路肋管总长;15)计算蒸发器的长宽高。
蒸发式空冷器换热性能的优化作者:段瑞娇来源:《中国新技术新产品》2018年第24期摘要:蒸发式空冷器由循环水泵、风机、换热盘管等部分构成,属于内部相互关联的复杂系统,及时进行蒸发式空冷器换热性能的优化具有较高重要价值。
该文基于传统蒸发空冷器结构,结合传热传质原理等进行了探讨,从3种结构优化的角度出发进行改造设计,旨在提高空冷器的换热性能。
同时改造后设备操作方便、噪声降低,具有良好的发展前景。
新型高效节能产品具有更高的经济效益、社会效益和环境效益。
关键词:换热温差;蒸发式空冷器;换热性能中图分类号:TQ051 文献标志码:A1 蒸发式空冷器概述蒸发式空冷器将空气冷却器和管式喷淋水冷却器融为一体,借助盘管外端水膜和其表面的对流空气实现换热,对流空气可快速带走水膜中热量,属于汽化放热过程,保证管外传热满足预期要求,提高了其传热效率。
空冷器从结构方面出发,具有操作稳定、节水节能的优势,当下国家大力推广绿色节能项目的开发,因此蒸发空冷器的发展前景十分广阔,为此,及时加强高性能空冷器的研发具有重要的价值,具有良好的節能降耗效果,同时可为新设备的研发提供一定参考价值。
图1为复合型高效蒸发空冷器的结构图,其工作原理为:借助循环水泵将冷却水运送至喷水装置,喷洒后液体在惯性作用下会从最高点下落,液体和喷淋设备内部填料充分接触后便可在填料表面形成水膜。
重力作用下水膜会流向蒸发盘管外表面,在管子外表面形成的水膜吸收热量并最终流向回收水槽,完成整个循环。
该过程中,风机作用下会增加管子表面迎面风速。
冷却水在管壁位置发生蒸发,将管内高温冷凝冷却介质的热量带走,同时与管外向上流动的空气发生对流换热。
考虑到水汽化潜热较高,蒸发盘管外表面的蒸发换热会具有较高的换热效率。
波纹填料作用下,空气和冷却水的接触面积增加,盘管外表面液膜稳定得到明显下降,从而实现换热过程。
蒸发结构中捕雾器可降低冷却水的损失,水雾也会降低干冷管翅片和相邻设备的腐蚀程度。

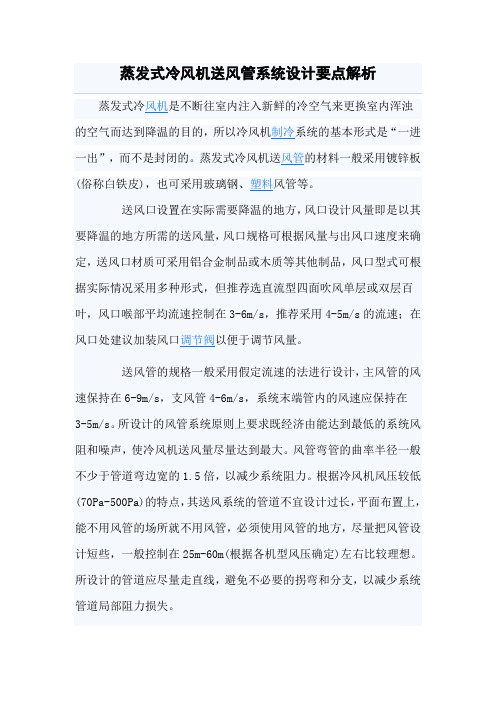

蒸发式冷风机送风管系统设计要点解析蒸发式冷风机是不断往室内注入新鲜的冷空气来更换室内浑浊的空气而达到降温的目的,所以冷风机制冷系统的基本形式是“一进一出”,而不是封闭的。
蒸发式冷风机送风管的材料一般采用镀锌板(俗称白铁皮),也可采用玻璃钢、塑料风管等。
送风口设置在实际需要降温的地方,风口设计风量即是以其要降温的地方所需的送风量,风口规格可根据风量与出风口速度来确定,送风口材质可采用铝合金制品或木质等其他制品,风口型式可根据实际情况采用多种形式,但推荐选直流型四面吹风单层或双层百叶,风口喉部平均流速控制在3-6m/s,推荐采用4-5m/s的流速;在风口处建议加装风口调节阀以便于调节风量。
送风管的规格一般采用假定流速的法进行设计,主风管的风速保持在6-9m/s,支风管4-6m/s,系统末端管内的风速应保持在3-5m/s。
所设计的风管系统原则上要求既经济由能达到最低的系统风阻和噪声,使冷风机送风量尽量达到最大。
风管弯管的曲率半径一般不少于管道弯边宽的1.5倍,以减少系统阻力。
根据冷风机风压较低(70Pa-500Pa)的特点,其送风系统的管道不宜设计过长,平面布置上,能不用风管的场所就不用风管,必须使用风管的地方,尽量把风管设计短些,一般控制在25m-60m(根据各机型风压确定)左右比较理想。
所设计的管道应尽量走直线,避免不必要的拐弯和分支,以减少系统管道局部阻力损失。
室外送风管需考虑防水防漏措施,侧墙安装机组的室外送风管须设置一定的坡度,屋顶安装机组的室外送风管也必须做好防水措施。
较长管道根据风量的不同设计成多段不同规格的风管,采用变径管连接,变径管设置不宜过多,一般整个系统不超过四个,变径管长度≥2(D-d)来确定。
送风管道与冷气机的连接处应用软接管,室外的送风管宜设计保温,室内的一般无须保温。
若在设计中存在支风管,则需在分支管上装设阀门或分风挡板以调节风量,使支管的风量达到设计要求。

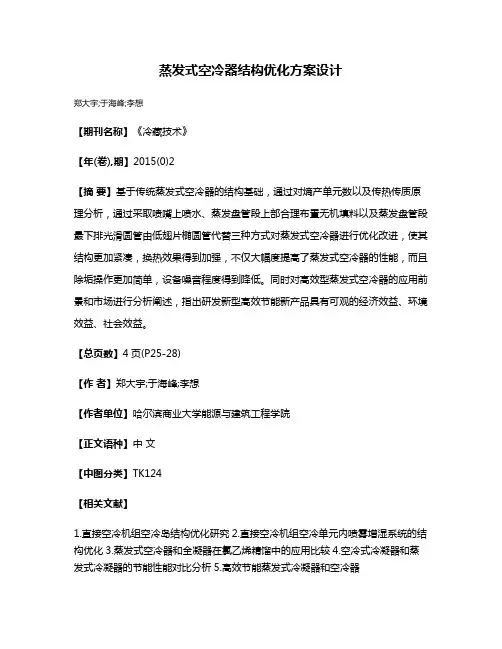

蒸发式空冷器结构优化方案设计
郑大宇;于海峰;李想
【期刊名称】《冷藏技术》
【年(卷),期】2015(0)2
【摘要】基于传统蒸发式空冷器的结构基础,通过对熵产单元数以及传热传质原理分析,通过采取喷嘴上喷水、蒸发盘管段上部合理布置无机填料以及蒸发盘管段最下排光滑圆管由低翅片椭圆管代替三种方式对蒸发式空冷器进行优化改进,使其结构更加紧凑,换热效果得到加强,不仅大幅度提高了蒸发式空冷器的性能,而且除垢操作更加简单,设备噪音程度得到降低。
同时对高效型蒸发式空冷器的应用前景和市场进行分析阐述,指出研发新型高效节能新产品具有可观的经济效益、环境效益、社会效益。
【总页数】4页(P25-28)
【作者】郑大宇;于海峰;李想
【作者单位】哈尔滨商业大学能源与建筑工程学院
【正文语种】中文
【中图分类】TK124
【相关文献】
1.直接空冷机组空冷岛结构优化研究
2.直接空冷机组空冷单元内喷雾增湿系统的结构优化
3.蒸发式空冷器和全凝器在氯乙烯精馏中的应用比较
4.空冷式冷凝器和蒸发式冷凝器的节能性能对比分析
5.高效节能蒸发式冷凝器和空冷器
因版权原因,仅展示原文概要,查看原文内容请购买。
蒸发制冷空调系统方案设计要点摘要:现如今,我国经济快速发展,人们生活水平有很大提升,蒸发制冷空调被广泛应用在日常生活中。
本文从蒸发冷却空调的研究现状入手,阐述了蒸发冷却空调的技术原理、适用区域、设计要点等,并对其优点进行了分析总结。
关键词:蒸发制冷;空调系统;方案设计引言当今社会,人们越来越离不开空调所带给人们的舒适感,无论是家庭、商场还是公司部门一般都会配备空调。
在炎炎夏日中,缓解了酷暑,在瑟瑟寒风中,给予了温暖。
因此对于空调制冷系统的研究至关重要,在空调制冷系统的设计过程中,我们不仅要注意空调的制冷效果,还要注意节能效果以及外在美观等。
本文针对空调制冷系统设计的注意要点进行简单分析。
1蒸发冷却空调技术原理及冷却形式蒸发冷却是一项利用水蒸发吸热的制冷技术。
在没有其他热源的条件下,水与空气的热湿交换过程是空气将显热传递给水,空气的温度下降,同时水蒸发将汽化潜热带入空气,空气的焓湿量增加,这两种热量相等时,水温达到空气的湿球温度。
只要空气未饱和,通过循环水或者填料层喷淋空气,即可到达降温的效果。
蒸发冷却的基本形式有直接蒸发冷却和间接蒸发冷却两种。
直接蒸发冷却是空气与水直接接触的等焓冷却过程。
喷淋循环水的初始温度高于空气的湿球温度,空气传热给水,当空气传给水的显热量正好等于水蒸发所需的热量时,水的蒸发量稳定,此时的水温为空气的湿球温度,冷却过程为绝热过程。
间接蒸发冷却是依靠空气与间壁墙之间接触,在间壁墙表面进行热湿交换,其结果取决于间壁墙表面的温度,间接蒸发冷却器通过间壁墙将被冷却空气和淋水侧的空气隔开,在湿道中喷淋循环水,水与空气二次接触,蒸发产生冷却效果,干通道中的空气只被冷却而不被加湿。
2空调制冷系统的作用2.1在家庭中的应用随着经济的快速发展,人们的生活水平得到很大提高,家家户户都配备了空调这一基本家电,在面对酷暑时,可以给家庭成员带来凉爽,一方面是提高了家庭的生活质量,另一方面,增加用电量,也促进了我国电力行业的发展和繁荣。
毕业设计(论文)报告题目:电冰箱空调器制冷系统冷凝器蒸发器的优化设计姓名:专业:制冷与空调技术班级:制冷061指导教师:设计完成日期2009 年4月15 日目录第一节:中文摘要 (2)关键词. ..................................................2-3绪论 (3)电冰箱的发展趋势 (4)电冰箱蒸发器冷凝器的设计..................................4-5空调器的发展及强化传热措施 (6)冷凝器蒸发器的优化方法...................................7-13电冰箱空调器制冷原理图 (14)结束语 (15)参考文献 (15)中文摘要:近年来随着科技的飞速发展,社会进步和人民生活水平的不断提高,制冷设备的应用几乎遍及生产、生活的各个方面。
同时也带动着制冷效果和冷藏技术的日益更新。
电冰箱的出现越来越得到商业各领域的不断需求。
在当今社会随着国际间的贸易越来越成为经济的主体,地区与地区的合作交流越来越平凡。
商品在此当中得到了很好的流通。
一直以来我们都为食品存放时间一久就会变得不再新鲜甚至腐败而烦恼。
那么靠什么来维持产品的新鲜从而达到不腐败的目的呢?电冰箱的制冷系统很好的发挥了这一作用。
商用电冰箱的应用就是为了适应商业不同需要而研制的,根据不同的商业用途可分为冷藏柜、陈列柜、小型制冰机、冰淇淋机、小型冷饮机等装置。
商用电冰箱是商业用小型制冷装置的总称,它与家用电冰箱相比较具有容积大、形式多、功能强的特点。
商用电冰箱中的制冷系统和电气系统实用性强、能够循环制冷使产品能够长时间保持新鲜状态,从而使产品达到制冷保鲜的目的。
关键词:电冰箱空调器的优化制冷系统电气系统绪论一、电冰箱空调器冷凝器与蒸发器的发展背景随着经济发展,国际贸易和城市与城市之间的合作交流越来越平凡,由此引发的产品保鲜问题得到了多方的共同讨论话题。
管式蒸发冷却器的优化设计山东同圆设计集团有限公司邵东岳刘乃玲摘要根据蒸发式冷却器的结构特点,建立了蒸发式冷却器结构优化的数学模型。
使用枚举法对优化模型进行了求解。
优化结果表明换热盘管内径对机组结构及运行能耗影响显著。
结构优化后蒸发式冷却器的初投资有所下降,运行费用大大减少,优化效果明显。
关键词蒸发式冷却器优化模型枚举法Optimization of Tube Evaporative CoolerShao Dongyue★Abstract According to the structural character of evaporative cooler, the computationalmodel for structural optimization is established. The model is solved by enumerative method . The optimization results show that the inner diameter evidently influence the structure of evaporative cooler, and the first investment and the operating cost of tube evaporative cooler decrease evidently.Keywords evaporative cooler, optimization model, enumerative method0.引言随着我国经济持续迅速的发展、第三产业GDP比例的加大以及制造业结构的调整,建筑运行能耗将会不断提高,这将对我国能源供应造成巨大压力,同时也成为减少我国二氧化碳排放量的重要障碍之一。
空调能耗是建筑运行能耗中的大户,因此空调行业在节能减排的工作中肩负着重要使命,如何节省空调系统的运行能耗一直是摆在我们面前的重要课题。
直接蒸发式空气冷却器设计的优化
摘要:本文对直接蒸发式空气冷却器的换热特性进行了分析,采用计算机编程模拟了直接蒸发式空气冷却器的一些性能,为制冷系统的优化提供参考。
关键词:接蒸发式空气冷却器流速压降优化分段分析法直接蒸发式空气冷却器选用合适的风速和制冷剂质
摘要:本文对直接蒸发式空气冷却器的换热特性进行了分析,采用计算机编程模拟了直接蒸发式空气冷却器的一些性能,为制冷系统的优化提供参考。
关键词:接蒸发式空气冷却器流速压降优化分段分析法
直接蒸发式空气冷却器选用合适的风速和制冷剂质量流速对于其换热性能及能耗有重要的影响。
本文利用计算机采用分段分析法模拟了直接蒸发式空气冷却器的一些性能,为制冷系统的优化提供参考。
1 直接蒸发式空气冷却器的结构
空气冷却器的表面式蒸发器都采用翅片管式。
氟利昂翅片管式蒸发器的结构常用紫铜管外套铝片制成。
铜管直径由至,铝片厚。
在以上工作的蒸发器翅片节距在之间,并采用整套片式。
空调用空冷器由于传热系数高,因而排数少,一般不超过6排。
2 直接蒸发式空气冷却器的传热过程
空冷器中的传热过程包括:管内制冷剂的流动沸腾换热;通过金属壁、垢层的导热过程;管外空气的放热过程(对流换热)。
2.1 制冷剂侧的换热
制冷剂侧沸腾换热采用分段分析法,即按照干度来分段计算。
每一段的制冷剂侧的沸腾换热系数的求法按照文献 [2]推荐的公式计算。
2.2 空气横向掠过肋管管束时的换热
空气横向掠过肋管管束时的换热系数的计算按照文献[3]中提供的公式计算。
这里就不做重复了。
2.3 通过管壁与垢层的附加热阻
管壁热阻为(),对于铜管,由于其导热系数很高,该项热阻可以不计。
但对于钢管则应予以考虑,本论文的想象程序中取为。
油膜热阻的考虑,若为氟里昂制冷剂,一般控制含油浓度,想象时可以不考虑。
直接蒸发式空气冷却器肋管外表面积灰等造成的附加热阻,计算时一般取
0.0003~0.0001 。
3 采用分段分析法对直接蒸发式空气冷却器计算机模拟的计算步骤
在这里,我们只给出制冷剂为纯质时的直接蒸发式空气冷却器计算机模拟的计算步骤:
1)输入已知蒸发器入口制冷剂参数,蒸发压力或蒸发温度,并求入口焓;
2)输入结构参数及物性参数:结构参数中需给出基管外径,壁厚,肋片厚度,肋片节距,排列方式,管中心距;物性参数中需给出空气的导热系数,动力粘性系数,密度,比热,空气的进口状态参数,空气的出口状态参数和冷却空气量,并调用湿空气的热物性计算程序来计算空气进出口的其余参数;
3)计算空气侧换热系数,初步确定沿气流方向的管子排深数;
4)确定制冷剂循环量及每排并联的肋管根数;
5)根据干度分段,,分为段;
6)计算局部微元段换热量
;
7)假设局部微元段长度,可求局部微元面积;
8)局部微元段热流密度(以管内表面积为基准),是计算制冷剂侧换热系数的必需已知量;
9)调用制冷剂侧换热系数计算程序,算;
10)计算局部传热系数(以管内表面积为基准)
其中
为肋化系数,为空气侧垢阻,
为空气侧的当量换热系数;
11)计算局部微元段热流密度;
12)
与比较,调整;
13)计算该干度段的压降,下一干度段的压力为,返回6),进行下一干度段的计算;
14)每个通路肋管总长;
15)计算蒸发器的长宽高。
