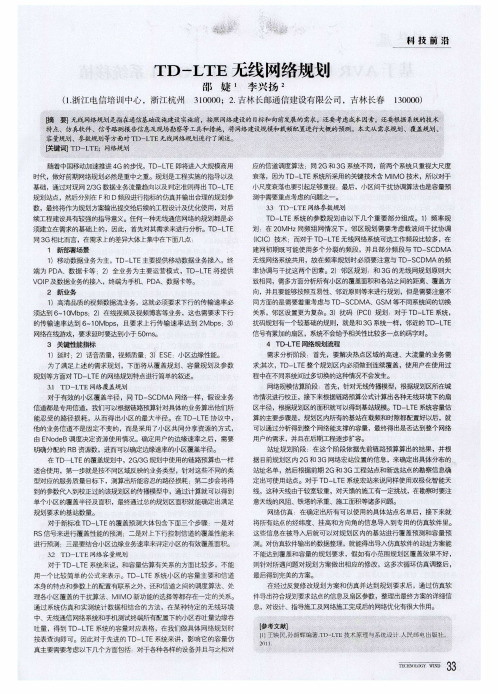

TD-LTE基础无线网络容量规划

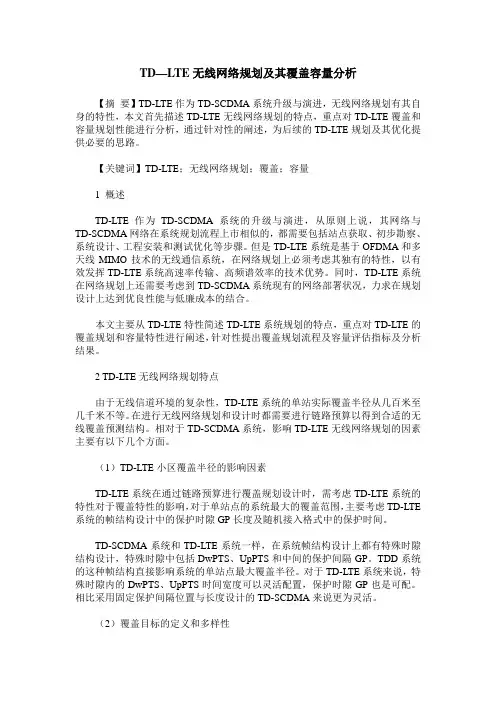

TD—LTE无线网络规划及其覆盖容量分析【摘要】TD-LTE作为TD-SCDMA系统升级与演进，无线网络规划有其自身的特性，本文首先描述TD-LTE无线网络规划的特点，重点对TD-LTE覆盖和容量规划性能进行分析，通过针对性的阐述，为后续的TD-LTE规划及其优化提供必要的思路。

【关键词】TD-LTE；无线网络规划；覆盖；容量1 概述TD-LTE作为TD-SCDMA系统的升级与演进，从原则上说，其网络与TD-SCDMA网络在系统规划流程上市相似的，都需要包括站点获取、初步勘察、系统设计、工程安装和测试优化等步骤。

但是TD-LTE系统是基于OFDMA和多天线MIMO技术的无线通信系统，在网络规划上必须考虑其独有的特性，以有效发挥TD-LTE系统高速率传输、高频谱效率的技术优势。

同时，TD-LTE系统在网络规划上还需要考虑到TD-SCDMA系统现有的网络部署状况，力求在规划设计上达到优良性能与低廉成本的结合。

本文主要从TD-LTE特性简述TD-LTE系统规划的特点，重点对TD-LTE的覆盖规划和容量特性进行阐述，针对性提出覆盖规划流程及容量评估指标及分析结果。

2 TD-LTE无线网络规划特点由于无线信道环境的复杂性，TD-LTE系统的单站实际覆盖半径从几百米至几千米不等。

在进行无线网络规划和设计时都需要进行链路预算以得到合适的无线覆盖预测结构。

相对于TD-SCDMA系统，影响TD-LTE无线网络规划的因素主要有以下几个方面。

（1）TD-LTE小区覆盖半径的影响因素TD-LTE系统在通过链路预算进行覆盖规划设计时，需考虑TD-LTE系统的特性对于覆盖特性的影响，对于单站点的系统最大的覆盖范围，主要考虑TD-LTE 系统的帧结构设计中的保护时隙GP长度及随机接入格式中的保护时间。

TD-SCDMA系统和TD-LTE系统一样，在系统帧结构设计上都有特殊时隙结构设计，特殊时隙中包括DwPTS、UpPTS和中间的保护间隔GP。

解析TD—LTE无线网络规划设计与优化方法摘要：随着科技水平的不断发展，LD—LTE网络己经成为人们生活中密不司分的一部分，因此相关部门必须加强重视。

鉴于此，本文就TD—LTE无线网络规划设计与优化方法进行分析。

关键词：TD—LTE无线网络；规划设计；优化方法1、TD—LTE无线网络概述随着人们对于移动通信要求的不断提升，TD—LTE技术的设计水平也有一定程度的提升。

目前设计的TD—LTE所具有的宽带配置较为灵活，其支持的带宽有1.4MHZ，3MHZ，10MHZ，20MHZ等多种类型，在20MHZ带宽的条件下，TD—LTE的最大速率能够达到100Mbit/S，上行速率也能够达到50Mbit/s；控制面延迟时间能够控制在100ms内，用户面的延时时间甚至能够控制在5ms之内，这对于用户体验满意度的保证有着重要意义。

此外，TD—LET无线网络能够为用户提供100kbit/S的接入服务，但是提供此项服务的前提是用户的速度要大于350km/h。

此外，TD—LET网络的构建也能够使得CS域被取消，并让CS域的业务能够在PS 域内实现，这在一定程度日吏得系统建构被简化，对于建网成本的进一步降低有着一定的积极意义。

现阶段，TD—LTE产业链己经具备了端到端产品的能力，但是其在网络设备以及终端芯片等内容上还存在不足，因此，相关部门必须加强优化与开发。

2、TD—LTE无线网络规划设计2.1PCI规划对LTE物理小区进行PCI的标示能够为终端对不同小区无线信号的区分提供依据与便利，因此在对PCI进行规划的过程中要确保每一个小区的覆盖区域的PCI 的唯一性，并且相近区域所采用的标识PCI类型不能相同，这对于PCI作用的发挥有着极大的意义。

在进行PCI规划的过程中要遵循简单、清晰以及容易扩展等目标，并在进行PCI规划的过程中，同一个PCI组所含有的PCI必须来自同一站点，相邻站点的PCI应该划分到不同PCI组别内，这对于终端对无线信号的识别精确性的保证极为重要。

TD—LTE无线网络规划建设策略【摘要】在移动通信技术日益发展的今天，随着移动互联网的不断进步，移动通信用户对于覆盖以及速率的需求进一步提高。

在此背景下，TD-LTE 成为当前已经商用的3G系统在今后演进发展的必由之路。

本文就TD-LTE无限网络规划建设策略进行了探讨，旨在为TD-LTE无线网络规划建设提供参考借鉴。

【关键词】TD-LTE；无线网络规划；建设策略；指标；仿真1.引言在移动互联网、智能手机和各式各样平板电脑的快速发展和推动下，越来越多的移动通信用户成为移动互联网用户，推动了移动数据流量的增长。

TD-LTE 是融合移动通信与互联网特点而开展的创新业务，主要满足市区的中高速率数据服务。

本文对TD-LTE无线网络规划特点与方法进行了探讨，针对TD-LTE网络定位给出网络指标要求，对某密集城区传播模型进行校正，并对其校正的必要性作了详细说明，然后对校正的传播模型作了分析，旨在为T更好地D-LTE无线网络规划建设提供参考借鉴。

2.TD-LTE无线网络指标（1）覆盖指标要求在覆盖区域内，TD-LTE无线网络覆盖率应满足RSRP>-110dBm的概率大于90%。

（2）承载速率目标在同频网络、20MHz条件下，下行小区吞吐量达到20Mbit/s，上行吞吐量达到5Mbit/s；在同频网络、20MHz、10用户同时接入、邻小区空载条件下，小区边缘用户可达到1Mbit/s/250kbit/s。

（3）业务质量指标无线接通率：基本目标>95%；掉线率：基本目标95%。

3. 2.6GHz频段传播模型校正根据工业和信息化部《关于同意TD-LTE规模技术试验使用频率的批复》，技术试验阶段TD-LTE宏基站使用D频段。

鉴于与2GHz频段间隔较大，原有2GHz传播模型已经不再适用，为准确反映2.6GHz频段电磁波的传播特性，用于TD-LTE规划仿真的无线传播模型必须重新测试和校正，才能更准确地应用于网络建设。

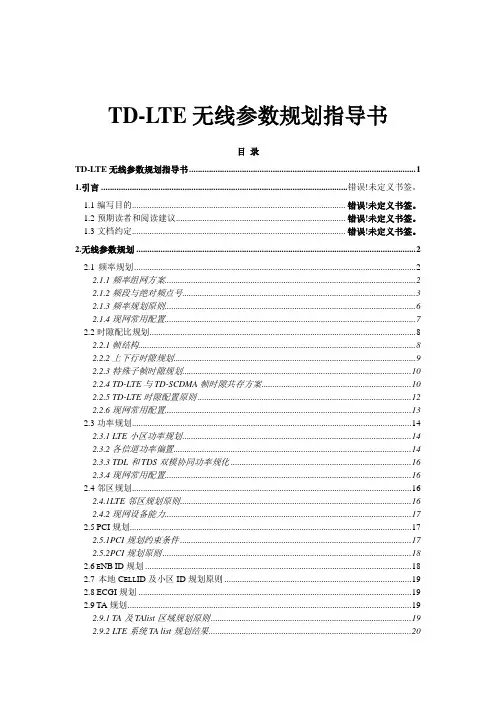

TD-LTE无线参数规划指导书目录TD-LTE无线参数规划指导书 (1)1.引言 ............................................................................................................. 错误！未定义书签。

1.1编写目的............................................................................................... 错误！未定义书签。

1.2预期读者和阅读建议........................................................................... 错误！未定义书签。

1.3文档约定............................................................................................... 错误！未定义书签。

2.无线参数规划 (2)2.1频率规划 (2)2.1.1频率组网方案 (2)2.1.2频段与绝对频点号 (3)2.1.3频率规划原则 (6)2.1.4现网常用配置 (7)2.2时隙配比规划 (8)2.2.1帧结构 (8)2.2.2上下行时隙规划 (9)2.2.3特殊子帧时隙规划 (10)2.2.4 TD-LTE与TD-SCDMA帧时隙共存方案 (10)2.2.5 TD-LTE时隙配置原则 (12)2.2.6现网常用配置 (13)2.3功率规划 (14)2.3.1 LTE小区功率规划 (14)2.3.2各信道功率偏置 (14)2.3.3 TDL和TDS双模协同功率规化 (16)2.3.4现网常用配置 (16)2.4邻区规划 (16)2.4.1LTE邻区规划原则 (16)2.4.2现网设备能力 (17)2.5PCI规划 (17)2.5.1PCI规划约束条件 (17)2.5.2PCI规划原则 (18)2.6 E NB ID规划 (18)2.7本地C ELL ID及小区ID规划原则 (19)2.8ECGI规划 (19)2.9TA规划 (19)2.9.1 TA及TAlist区域规划原则 (19)2.9.2 LTE系统TA list规划结果 (20)2.9.3 TAC 编号规则 (21)2.9.4 现网TA配置 (22)2.10传输规划 (22)2.10.1 传输带宽规划 (22)2.10.2 VLAN规划 (24)2.10.3 IP地址规划 (24)2.11PRACH规划 (25)2.11.1Preamble格式规划 (25)2.11.2 PRACH配置索引配置原则 (27)2.11.3 ZC根序列规划 (27)2.11.4 现网常用配置 (30)2.无线参数规划2.1 频率规划2.1.1频率组网方案LTE频率规划的工作，就是将可用的频谱资源如何划分，可用频谱资源划分为多少可用频点，相邻频率带宽交叠带来的干扰评估，如何考虑小区间干扰的问题等。

关于TD-LTE无线网络规划设计与优化方法分析摘要：本文主要简述了TD-LTE无线网络规划，并分析了TD-LTE无线网络规划设计要点，及TD-LTE 网络基础优化。

关键词：TD-LTE；无线网络；规划设计；优化方法在移动互联网、智能手机、上网本和平板电脑的快速发展和推动下，越来越多的移动通信用户逐渐发展成为移动互联网用户，从而推动了移动数据流量的爆发性增长。

TD-LTE是一种融合了互联网与移动通信特点而发展起来的创新技术，是目前在中国通信行业广泛兴起的新型时分技术。

目前，随着TD-LTE在全国范围内的商用，必将进一步推进TD-LTE产业链特别是各类TDD制式的终端产品快速走向成熟，TD-LTE也将成为未来通信领域的总体发展趋势。

一、TD-LTE无线网络规划（一）TD-LTE无线网络的规划要求TD-LTE主要提供高速移动数据业务接入，所提供的业务对网络传输速度要求较高，规划时一般通过小区边缘用户速率指标来衡量，通常取1Mbits/250kbtis。

覆盖指标方面，通过RSRP和RS SINR指标来衡量。

为提高数据吞吐量，需要借助于MIMO技术，从中选择适宜的MIMO TM模式，使之数据吞吐量得以提升。

（二）TD-LTE无线网络的规划流程及内容基于以上TD-LTE无线网络规划要求，TD-LTE规划基本流程主要包括：需求分析、网络规模估算、站址规划、网络仿真、无线参数规划（如图1所示）。

(1)需求分析阶段：拟定建网总体策略；制定网络规划指标，包括覆盖指标、容量指标、质量指标和成本目标；收集地理环境、交通、人口经济、现有网络运营数据等基础资料，进行业务预测分析。

(2)网络规模估算阶段：本阶段的主要目的是对基站数量、容量配置、传输需求作一个粗略估计。

本阶段的主要工作主要包括：传播模型校正；进行上、下行链路预算得出允许的最大空间路径损耗，结合传播模型得出小区覆盖半径，再根据覆盖区域面积从覆盖角度估算所需基站站点数；确定小区边缘用户速率指标，小区VoIP语音用户数，结合前面的业务预测结果，从容量方面进行基站站点数估算。

解析TD—LTE无线网络规划设计与优化方法摘要：随着科技的发展，TD-LTE网络正在成为人们生活中不可或缺的一部分，因此相关部门需要更多的关注。

在此基础上，本文分析了TD-LTE无线网络规划的设计与优化方法。

关键词：TD—LTE无线网络；规划设计；优化方法引言一、TD—LTE无线网络概述随着人们对移动通信需求的不断提高，TD-LTE技术的设计水平也得到了一定程度的提高。

目前设计的TD-LTE具有灵活的宽带配置。

支持各种类型的带宽，如1.4mhz、3MHz、10MHz、20MHz等。

在20MHz带宽条件下，TD-LTE的最大速度可以达到100mbit/s，上行速度也可以达到50mbit/s；控制面延迟时间可以控制在100ms以内，用户面延迟时间也可以控制在5ms以内，这对于保证用户体验的满意度至关重要。

此外，TD-LTE无线网络可以为用户提供100kbit/s的接入服务，但提供该服务的前提是用户速度应高于350km/h。

此外，TD-LTE网络建设还可以取消CS域，允许在PS域的CS域进行业务，这在一定程度上简化了系统的建设，对进一步降低网络建设成本具有一定的积极意义。

现阶段，TD-LTE产业链具备端到端产品的能力，但在网络设备和终端芯片方面仍存在不足。

因此，相关部门必须加强优化和发展。

二、TD-LTE 关键技术1、物理层技术TD-LTE网络物理层技术包括基本传输技术、多址接入技术、编码调制技术、MIMO技术和帧结构。

LTE传输技术采用OFDM调制技术，可以减少无线信道多径时延传播对系统时间色散的影响。

在信道编码方面，LTE采用turbo码和MIMO技术，能够适应宏观小区、微观小区、热点等环境。

同时，规定了2个子帧的长度，即子帧的基本长度为0.5 ms。

考虑到系统的兼容性，采用0.675 ms的子帧长度。

2、网络层技术与传统3GPP接入网相比，LTE减少了RNC节点，采用了由NodeB组成的单层结构，有利于简化网络，减少时延，实现低复杂度、低时延、低成本的要求，逐步接近IP宽带网络的典型结构。

TD-LTE无线网络规划与设计TD-LTE无线网络规划与设计随着移动通信技术的快速发展，人们对无线网络的需求也越来越高。

TD-LTE（Time Division-Long Term Evolution）作为第四代移动通信技术，以其高速、高容量的特点，成为当前主流的无线通信技术之一。

本文将重点介绍TD-LTE无线网络的规划与设计。

一、网络规划网络规划是建立一个高效、稳定的无线网络的基础。

在TD-LTE无线网络规划中，首先需要进行频谱规划。

频谱资源是有限的，频谱规划的合理利用能够提高网络的覆盖率和容量。

频谱规划需要充分考虑不同频段之间的干扰、网络容量需求等因素，并根据实际情况进行合理分配。

其次，需要对网络拓扑进行规划。

网络拓扑设计直接影响到无线信号的传输质量和网络的容量。

拓扑设计需要考虑网络结构、基站密度、覆盖范围等因素。

合理的网络拓扑设计能够提供更好的信号质量和用户体验。

另外，还需要进行无线信道规划。

无线信道规划是为了降低干扰、提高网络容量而进行的优化。

对无线信道的规划需要充分考虑基站布局、频段选择、功率控制等因素，以最大程度地提高网络的性能。

二、网络设计网络设计是将网络规划的结果具体实施的过程。

在TD-LTE无线网络设计中，需要进行基站的选址和环境评估。

基站选址需要考虑到地形、建筑物、交通状况等因素，选择合适的地点布置基站，以获得最佳的覆盖范围和传输性能。

环境评估则是对选址区域的环境条件进行评估，包括地质条件、气候条件等，以确保基站的稳定运行。

接下来是基站参数的配置。

基站参数的配置需要根据实际情况进行调整，如功率控制、天线方位角、倾角等。

合理的参数配置能够提高网络的功率利用率和覆盖范围。

同时，网络设计还需要进行频点分配和小区划分。

频点分配是为了避免干扰，将不同基站之间的信号频率进行合理分配。

小区划分是将覆盖范围细分为多个小区，对每个小区进行独立管理。

频点分配和小区划分的设计需要兼顾信号质量和网络容量需求，以提高网络的效果。

TD-LTE无线网络规划设计目录第一章概述 (8)1.1.LTE发展概况 (8)1.2.系统架构 (8)1.2.1.LTE系统网络架构 (8)1.2.2.E-UTRAN与EPC的功能划分 (11)1.3.业务承载 (14)1.3.1.移动通信市场需求现状和趋势 (14)1.3.1.1.用户对业务的需求 (15)1.3.1.1.1.趋势1：移动互联网 (15)1.3.1.1.2.趋势2：生活化——工作化 (15)1.3.1.1.3.趋势3：视频化 (16)1.3.1.1.4.趋势4：物联网 (16)1.3.1.2.用户对网络带宽的需求 (17)1.3.2.LTE FDD/TD-LTE与2G/3G网络业务承载能力对比 (17)1.3.3.移动宽带业务和应用的发展趋势 (19)第二章宏峰窝网络规划 (21)2.1.规划流程 (21)2.2.网络建设需求分析 (22)2.2.1.1.用户规模预测 (23)2.2.1.1.1.预测方法概述 (23)2.2.1.1.2.应用建议 (28)2.2.1.2.业务量预测 (28)2.2.1.2.1.趋势外推法 (28)2.2.1.2.2.单机业务量乘用户数预测法 (30)2.2.1.2.3.计费时长（总数据流量）预测法 (33)2.2.1.2.4.最终预测结果的取定 (34)2.2.2.覆盖场景划分 (34)2.2.3.TD-LTE建设策略 (38)2.2.3.1.TD-LTE业务定位 (39)2.2.3.2.TD-LTE覆盖策略 (39)2.3.预规划 (40)2.3.1.TD-LTE预规划流程 (40)2.3.2.覆盖估算 (42)2.3.2.1.基本特征 (42)2.3.2.2.覆盖估算方法 (42)2.3.3.容量估算 (43)2.3.3.2.容量估算方法 (45)2.3.3.2.1.估算流程 (45)2.3.3.2.2.系统容量资源 (45)2.3.3.2.3.业务模型 (46)2.4.站址规划 (48)2.5.规划仿真 (50)2.5.1.数据准各 (50)2.5.2.仿真流程 (53)2.5.3.仿真输入条件 (54)2.6.无线资源及参数规划 (56)2.6.1.PCI规划 (56)2.6.1.1.PCI规划简介 (56)2.6.1.2.PCI规划基本原则 (57)2.6.2.TA规划 (58)2.6.2.1.TA规划简介 (58)2.6.2.2.TA规划原则 (58)第三章室内网络规划 (61)3.1.室内覆盖系统概述 (61)3.1.2.系统特性 (62)3.1.3.室内覆盖系统 (63)3.2.TD-LTE室内网络规划设计 (64)3.2.1.规划设计思路 (64)3.2.2.规划设计原则 (64)3.3.TD-LTE室内覆盖性能分析 (66)3.3.1.TD-LTE室内覆盖规划方法 (66)3.3.1.1.方法一：由目标边缘速率估算覆盖半径 (67)3.3.1.2.方法二：已知覆盖半径估算边缘速率 (67)3.3.2.TD-LTE室内覆盖场强分析 (69)3.3.2.1.TD-LTE室内覆盖系统自身网络需求 (69)3.3.2.2.室内外小区的协同关系 (70)3.3.2.3.基于已有网络的改造需求 (71)3.3.2.4.电磁辐射标准限制 (72)3.4.TD-LTE室内覆盖信源规划 (73)3.4.1.TD-LTE室内覆盖信源选取 (73)3.4.2.分区规划 (74)3.4.3.RRU设置 (74)3.5.TD-LTE室内分布系统规划 (75)3.5.1.TD-LTE窒内建设模式 (75)3.5.2.MIMO双流分布系统建设 (76)3.5.3.天线设置 (77)3.6.TD-LTE室内覆盖系统建设要求 (77)3.6.1.机房配套要求 (77)3.6.2.室内分布系统要求 (77)3.6.2.1.天线口功率要求 (77)3.6.2.2.无源器件建设及改造 (78)第四章TD-LTE扩大规模测试与攻关 (80)4.1.TD‐LTE攻关项目最新进展 (80)4.2.TD‐LTE攻关项目主要成果综述 (80)4.3.详细测试成果 (82)4.3.1.面向规划 (82)4.3.1.1.RS-SINR与业务速率关系 (82)4.3.1.2.RSRP和速率的关系 (83)4.3.1.3.RSRP和SINR关系 (83)4.3.1.4.TD-LTE规划指标 (83)4.3.1.5.不同场景下业务信道与控制信道覆盖匹配度 (85)4.3.1.6.不同站间距、不同建筑类型、不同覆盖场景的室内深度覆盖性能 (85)4.3.1.7.TD-S与TD-L的覆盖能力差异 (86)4.3.2.面向建设 (87)4.3.2.1.室外多天线 (87)4.3.2.2.网络结构 (88)4.3.2.3.室内分布 (89)4.3.3.面向组网 (93)4.3.4.面向优化 (95)第一章概述1.1.LTE发展概况LTE (Long Term Evolution)是3GPP于2004年11月启动的UMTS技术长期演进项目，分为FDD(频分双工)方式的LTE和TDD(时分双工)方式的LTE，其中TDD方式的LTE又由于演进路线的不同分为LTE TDD1和LTETDD2。
