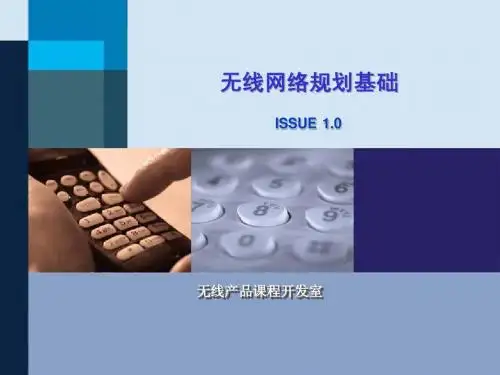

无线网络规划基础
不同的频段内的频率具有不同的传播特性
文档密级：内部公开
基本原理－电磁波的传播
无线电波在空间传播时，其电场方向是按一定的规律而变化的， 这种现象称为无线电波的极化。无线电波的电场方向称为电波 的极化方向。
如果电波的电场方向垂直于地面，为垂直极化波
如果电波的电场方向与地面平行，为水平极化波
振 子 磁场 电场 电场 电波传输方向
课程内容
第一章 无线电波知识 第二章 天线的知识介绍
第三章 射频基础知识
第四章 数字电子地图
文档密级：内部公开
第一章 无线电波知识
第一节 无线电波基本原理
第二节 无线电波传播特性
第三节 无线电波传播模型 第四节 电波传播模型校正
文档密级：内部公开
30
距离(m)
信号分集
抗快衰落措施－分集
时间分集
符号交织、检错、纠错编码、RAKE接收机技术
空间分集
采用主、分集天线接收。主、分集天线的接收信号不具有同时衰减的特
性。基站接收机对一定时间范围内不同时延信号的均衡能力也是一种空
间分集的形式。
频率分集
GSM采用跳频 CDMA采用扩频技术
文档密级：内部公开
COST 231 Walfish-Ikegami模型
适用范围： 频率范围 f: 基站天线高度 Hbase: 移动台高度 Hmobile: 距离 d:
800~2000MHz 4~50m 1~3m 0.02~5km
建筑物高度 Hroof (m) 路面宽度 w (m) 建筑物间距 b (m) 相对直射波方向的街道走向 α ( )

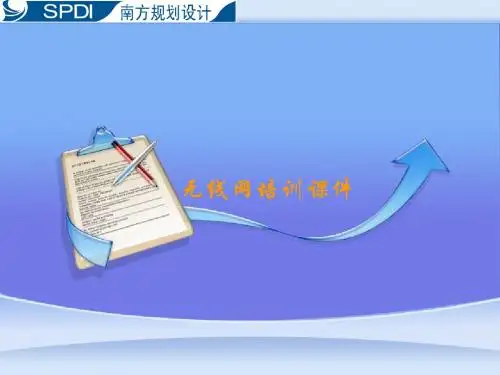

无线网培训课件ppt
无 线 网 络 输出信息： 估 算 基站数目 基站配置
搜索半径 覆盖目标
无 线 网 络 小 输出信息： 区 规 工程参数 站点位置 划
2019/3/1
13
网络估算流程
覆盖分析 链路预算和 小区覆盖范围 计算
负荷因子 计算 容量分析 载波数/话务量 计算 覆盖区域内容量是否过低？ 是否满足运营商建网目标？ 输出 设备需求 NodeB所需硬件资源 计算
yy 39/ xx
HLR EIR
HA
MGW
MGW
MSC Server/ VLR
F
PDSN/ SMS
Iu-CS
AAA
FA
Iu-PS Iur
A
Gb
BSC/PCF
Abis
BSC BSC/PCF
Iub
BSC BSC/PCF
Iub
BTS
Um
BTS
BTS
BTS
Uu
BTS
2019/3/1
7
R4核心网网元功能 RNC/BSC ：无线网络控制器/基站控制器
2019/3/1
21
各环节工作内容
网络估算
移动无线网络预规划 移动无线网络小区规划 方案设计 施工图设计 单站验证 RF优化 参数优化
2019/3/1 22
网络估算工作内容
目标地区信息（输入） 对于规划目标覆盖地区的信息，规划人员应在规划工作启动 时通过地图、网络、市场调查等途径尽可能充分的了解。这部分 信息内容主要包括： 1. 区域面积、人口经济状况 2. 地物地貌分布 3. 移动用户信息及市场情况
2019/3/1
无线网络 估算报告
14
预规划流程
2019/3/1
搜索半径 覆盖目标
无 线 网 络 小 输出信息： 区 规 工程参数 站点位置 划
2019/3/1
13
网络估算流程
覆盖分析 链路预算和 小区覆盖范围 计算
负荷因子 计算 容量分析 载波数/话务量 计算 覆盖区域内容量是否过低？ 是否满足运营商建网目标？ 输出 设备需求 NodeB所需硬件资源 计算
yy 39/ xx
HLR EIR
HA
MGW
MGW
MSC Server/ VLR
F
PDSN/ SMS
Iu-CS
AAA
FA
Iu-PS Iur
A
Gb
BSC/PCF
Abis
BSC BSC/PCF
Iub
BSC BSC/PCF
Iub
BTS
Um
BTS
BTS
BTS
Uu
BTS
2019/3/1
7
R4核心网网元功能 RNC/BSC ：无线网络控制器/基站控制器
2019/3/1
21
各环节工作内容
网络估算
移动无线网络预规划 移动无线网络小区规划 方案设计 施工图设计 单站验证 RF优化 参数优化
2019/3/1 22
网络估算工作内容
目标地区信息（输入） 对于规划目标覆盖地区的信息，规划人员应在规划工作启动 时通过地图、网络、市场调查等途径尽可能充分的了解。这部分 信息内容主要包括： 1. 区域面积、人口经济状况 2. 地物地貌分布 3. 移动用户信息及市场情况
2019/3/1
无线网络 估算报告
14
预规划流程
2019/3/1
无线网络规划与优化PPT课件
2
附近有交流电源的环境，可选交流或交流适配器供电
3
在附近没有交流电源的环境，可选择POE适配器供电
POE交换机
.
9
1. WLAN网规基本流程 2. 明确需求 3. 现场工勘 4. 功率预算与信道划分 5. 室内AP的布放原则 6. 室外AP的布放原则 7. WLAN网络验收 8. WLAN网络调优
5805
√
√
165
~5.850
5825
√
注： 中心频率=5000 + 5*Nch； 中国标准在UNII高频段基础上延伸. 至5.850GHz；提供5个非重叠信道。 16
信道划分——HT40模式
HT40模式的5G信道划分：
验收测试
N
验收通过
Y
结束
方案修改
调整优化
.
❖ 覆盖方式 ❖ 容量规划 ❖ 频率规划 ❖ 设备配置与组
网 ❖ 配电模式 ❖ 工程施工 ❖ 验收准则
2
1. WLAN网规基本流程 2. 明确需求 3. 现场工勘 4. 功率预算与信道划分 5. 室内AP的布放原则 6. 室外AP的布放原则 7. WLAN网络验收 8. WLAN网络调优
.
12
功率预算——穿透损耗
❖ 环境中多径效应影响非常明显，AP有效覆盖范围受到很 大限制。由于WLAN信号的穿透性和衍射能力很差，一旦 遇到障碍物，信号强度会严重衰减。2.4GHz微波对各种 材质的穿透损耗的实测经验值： 8mm木板：1~1.8dB 38mm木板：1.5~3dB 40mm木门：2~3dB 12mm玻璃：2~3dB 250mm水泥墙：20dB~30dB 砖墙：~15dB 楼层阻挡：~30dB 电梯阻挡：20~40dB
WLAN基础知识PPT课件
应用
WAN
(Wide Area Network)
MAN
(Metropolitan Area Network)
LAN
(Local Area Network)
PAN
(Personal Area Network)
PAN
蓝牙 <1 Mbps
LAN
802.11a, 11b, 11g GB156929.11
2–54+ Mbps
网络操 作系统
NOS
802.11
应用层 表示层 会话程 传输层 网络层 数字链路层 物理层
TCP
IP 逻辑链路层(LLC) 媒体访问控制(MAC)
无线局域网 (WLAN)
无线局域网 (Wireless Local Area Network) 是以射频无线电波通信技术构建 的局域网，虽不采用缆线，但也能提供传统有线局域网的所有功能。无线数 据通信不仅可以作为有线数据通信的补充及延伸，而且还可以与有线网络环 境互为备份。
为什么要使用无线？
无线让网络使用更自由！ 凡是自由空间，均可连接网络，不受限于线缆和端口位置
为什么要使用无线？
无线让网络建设更经济、通信更便利！ 终端与交换设备间省去布线，有效降低布线成本 特殊地理环境下的网络架设，如隧道、码头、高速公路
为什么要使用无线？
无线让网络更高效！ 不受限于时间和地点的接入网络，满足各行各业对于网络应用的需求
宽带无线
MAC PHY OSI层1
802.11的发展进程
IEEE 802.2 逻辑链路控制(LLC)
OSI层2
IEEE 802.3
Ethernet 以太网
IEEE 802.4
Token Bus 令牌总线
WAN
(Wide Area Network)
MAN
(Metropolitan Area Network)
LAN
(Local Area Network)
PAN
(Personal Area Network)
PAN
蓝牙 <1 Mbps
LAN
802.11a, 11b, 11g GB156929.11
2–54+ Mbps
网络操 作系统
NOS
802.11
应用层 表示层 会话程 传输层 网络层 数字链路层 物理层
TCP
IP 逻辑链路层(LLC) 媒体访问控制(MAC)
无线局域网 (WLAN)
无线局域网 (Wireless Local Area Network) 是以射频无线电波通信技术构建 的局域网，虽不采用缆线，但也能提供传统有线局域网的所有功能。无线数 据通信不仅可以作为有线数据通信的补充及延伸，而且还可以与有线网络环 境互为备份。
为什么要使用无线？
无线让网络使用更自由！ 凡是自由空间，均可连接网络，不受限于线缆和端口位置
为什么要使用无线？
无线让网络建设更经济、通信更便利！ 终端与交换设备间省去布线，有效降低布线成本 特殊地理环境下的网络架设，如隧道、码头、高速公路
为什么要使用无线？
无线让网络更高效！ 不受限于时间和地点的接入网络，满足各行各业对于网络应用的需求
宽带无线
MAC PHY OSI层1
802.11的发展进程
IEEE 802.2 逻辑链路控制(LLC)
OSI层2
IEEE 802.3
Ethernet 以太网
IEEE 802.4
Token Bus 令牌总线
无线网络规划与优化基础PPT课件
Page 7
.
第二，要权衡好无线网络的覆盖﹑容 量以及投资效益之间的关系，确保网络建 设的综合效益。
Page 8
.
第三，应该坚持以差异化策略指导网 络规划与建设，无线网络的规划应该尽量 采用能够实现降低成本的覆盖方案，从而 确保工程建设投资和网络运营维护成本最 小化。
Page 9
.
第四，无线网络的规划存在反复调整 和预优化的循环过程。
Page 21
.
5.1.4 无线网络规划流程和步 骤
1．规划目标数据采集
规划目标数据的采集是整个网络设计 工程的基础。在数据采集的过程中，网络 设计人员应当收集地理数据、电子地图、 业务密度分析、无线传播模型、现网数据 以及其他系统干扰等相关的数据信息。
Page 22
.
Page 23
图5-1 无线网络规划总流程图
Page 25
参数名
其他参 数
功率参 数
接收机噪声系数 馈线接头损耗 载频 扇区数 信道单元数 发射机最大功率 导频信道功率比例 其他公共信道开销功率比例 单个业务信道最小发射功率 单个业务信道最大发射功率
.
Page 26
图5-2 无线网络规划
.
3．系统方案验证
在系统方案设计完成后，还需要进行 实地勘察，在基站搜索圈中确定基站站址， 安放基站设备。
.
还可减少在无线传播环境中由于瑞利 衰落所引起的信号抖动，简化功率控制， 降低功率控制精度，弥补正交扩频码互相 关性不理想带来的消极影响，使频谱利用 率得到了提高，从而改善了系统性能，提 高了系统容量，增大了小区覆盖范围。
Page 39
.
4．上行同步技术对网络规划的影 响
在TD-SCDMA系统中，随着上行同步 的引入，使得小区内同一时隙内的各个用 户发出的上行信号在同一时刻到达基站， 各终端信号与基站解调器完全同步。
WIFI基础知识培训课件
DC block：
隔直作用，保护我们的IQ Flex、IQ View等设备
PA （Power amplifier功率放大器)
功率放大器，power amplifier俗称PA，主要的作用就是将 无线收发器送来的射频信号进行功率放大，保证有足 够大的输出功率满足设计需求。
我们的产品很多是把PA集成在Transceiver里面，外置PA 的产品，都是使用IC来实现的。在实际使用PA时，我 们一般会考虑PA如下几项参数：

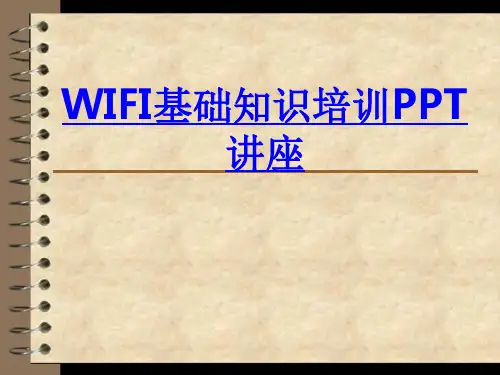

WIFI基础知识培训PPT 讲座
WLAN基础
WLAN标准 Channel(信道) Rate(速率) Power(功率) EVM(矢量误差) Sensitivity(接收信号灵敏度)
SSID 无线安全
WPS
WLAN电路
Transceiver（收发器）
Balun/Filter/DC block TX EPA、IPA
IEEE 11N sensitivity Specifications
信标(Beacon)
AP每隔一定时间广播一次Beacon帧 处于IBSS模式的站点也会定时广播Beacon帧 Beacon帧包含了很多IE（Information Elements），标示了AP的能力。 站点监听通过AP的Beacon，保持与AP的心跳，或者获知周围AP的情况
WiFi 产品的一般射频设计框图
今天在这里，我们只讲解与射频电路相关的一些内容， 发送信号时，收发器本身会直接输出小功率的微弱的射 频信号，发送至功率放大器（Power amplifier)进行功率 放大，然后通过收发开关（Transmit/Receive switch)经由 天线（Antenna)辐射至空间、接收信号时，天线会感应 到空间的电磁信号，通过收发开关之后到低噪声放大器 （Low noise amplifier, LNA)进行放大，这样，放大后的 信号就可以直接送给收发器进行处理，进行解调。
隔直作用，保护我们的IQ Flex、IQ View等设备
PA （Power amplifier功率放大器)
功率放大器，power amplifier俗称PA，主要的作用就是将 无线收发器送来的射频信号进行功率放大，保证有足 够大的输出功率满足设计需求。
我们的产品很多是把PA集成在Transceiver里面，外置PA 的产品，都是使用IC来实现的。在实际使用PA时，我 们一般会考虑PA如下几项参数：
WIFI基础知识培训PPT 讲座
WLAN基础
WLAN标准 Channel(信道) Rate(速率) Power(功率) EVM(矢量误差) Sensitivity(接收信号灵敏度)
SSID 无线安全
WPS
WLAN电路
Transceiver（收发器）
Balun/Filter/DC block TX EPA、IPA
IEEE 11N sensitivity Specifications
信标(Beacon)
AP每隔一定时间广播一次Beacon帧 处于IBSS模式的站点也会定时广播Beacon帧 Beacon帧包含了很多IE（Information Elements），标示了AP的能力。 站点监听通过AP的Beacon，保持与AP的心跳，或者获知周围AP的情况
WiFi 产品的一般射频设计框图
今天在这里，我们只讲解与射频电路相关的一些内容， 发送信号时，收发器本身会直接输出小功率的微弱的射 频信号，发送至功率放大器（Power amplifier)进行功率 放大，然后通过收发开关（Transmit/Receive switch)经由 天线（Antenna)辐射至空间、接收信号时，天线会感应 到空间的电磁信号，通过收发开关之后到低噪声放大器 （Low noise amplifier, LNA)进行放大，这样，放大后的 信号就可以直接送给收发器进行处理，进行解调。
无线网络基本知识PPT课件
首字母的缩写.
WiMAX 是一个基于标准的技术，它使得无线网宽带成为替代有线（Cable）， DSL的另外一种“最后一英里”的接入方式。WiMAX 提供固定（fixed）,非固定 （ nomadic）, 便携（portable）， 移动（mobile） 无线宽带连接。同时， 在一个基战无需“直线可视 ”.一个典型的 蜂窝半径为3～10公里。
同 “Pre-G”一样, 在Pre-N 竞争中领先的厂商，会继续在802.11n 市场中继续领先
2010已经投放市场
什么是 MIMO?
MIMO 是 Multiple In Multiple Out的首字母缩写
多个数据流同时通过无线方式（ 20 Mhz 信道）进行发送和接收。
MIMO (Multiple-In, Multiple-Out), 交替的使用智能天线。MIMO是一个很广的概念，它是用来 描述在无线网环境下使用多根天线，高级信号处理技术，在多个路径，多障碍物的环境中提高传 输性能的技术
2004年9月开始认证
Wi-Fi Multimedia（ Wi-Fi 多媒体） -- WMM
IP语音 (VoIP), 视频流以及交互式网络游戏对网络延时和数据流量下降非常敏感。 在传输时需要采用QoS.
为了良好的传输效果，Wi-Fi 联盟开始为WMM (Wi-Fi多媒体）认证。并将其作为 即将到来的基于802.11的IEEE 802.11e QoS 的一部分。WMM将不同应用划分为不 同的优先级，并将Wi-Fi高品质用户服务质量从数据连通模式，向复杂的环境下的 语音，音乐及视频应用方面移植。 WMM定义了四种访问类别（语音，视频，尽力而为传输，后台传输），从而对不同 的流量赋予不同的优先级。基于WMM的Wi－Fi网络同时支持老式的设备（不支持 WMM功能的设备）。WMM访问类别中的“尽力而为传输”同老式设备的数据传输具 有相同的优先级。
WiMAX 是一个基于标准的技术，它使得无线网宽带成为替代有线（Cable）， DSL的另外一种“最后一英里”的接入方式。WiMAX 提供固定（fixed）,非固定 （ nomadic）, 便携（portable）， 移动（mobile） 无线宽带连接。同时， 在一个基战无需“直线可视 ”.一个典型的 蜂窝半径为3～10公里。
同 “Pre-G”一样, 在Pre-N 竞争中领先的厂商，会继续在802.11n 市场中继续领先
2010已经投放市场
什么是 MIMO?
MIMO 是 Multiple In Multiple Out的首字母缩写
多个数据流同时通过无线方式（ 20 Mhz 信道）进行发送和接收。
MIMO (Multiple-In, Multiple-Out), 交替的使用智能天线。MIMO是一个很广的概念，它是用来 描述在无线网环境下使用多根天线，高级信号处理技术，在多个路径，多障碍物的环境中提高传 输性能的技术
2004年9月开始认证
Wi-Fi Multimedia（ Wi-Fi 多媒体） -- WMM
IP语音 (VoIP), 视频流以及交互式网络游戏对网络延时和数据流量下降非常敏感。 在传输时需要采用QoS.
为了良好的传输效果，Wi-Fi 联盟开始为WMM (Wi-Fi多媒体）认证。并将其作为 即将到来的基于802.11的IEEE 802.11e QoS 的一部分。WMM将不同应用划分为不 同的优先级，并将Wi-Fi高品质用户服务质量从数据连通模式，向复杂的环境下的 语音，音乐及视频应用方面移植。 WMM定义了四种访问类别（语音，视频，尽力而为传输，后台传输），从而对不同 的流量赋予不同的优先级。基于WMM的Wi－Fi网络同时支持老式的设备（不支持 WMM功能的设备）。WMM访问类别中的“尽力而为传输”同老式设备的数据传输具 有相同的优先级。

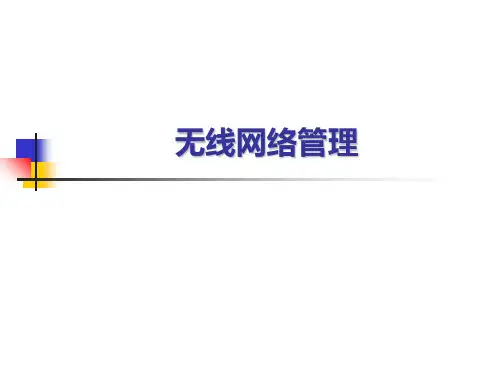

无线网络管理PPT课件
它借助于路由器功能可实现家庭无线网络中的internet连接共享实现adsl和小区宽带的无线共享接入另外无线路由器可以把通过它进行无线和有线连接的终端都分配到一个子网这样子网内的各种设备交换数据就非常方便
无线网络管理
无线网络的原理
传输原理
扩频方式 窄带调频方式
无线网络的优势 IEEE802.11系列标准
便宜的产品差价也是100多元。
.
14
无线局域网安全
内容概要
无线局域网安全的严峻挑战 无线局域网基本的安全措施 无线局域网的安全技术
.
16
一 无线局域网安全的严峻挑战
1.无线局域网安全的现状 2.无线局域网的常见攻击方式
ห้องสมุดไป่ตู้
.
17
1.无线局域网安全的现状
无线局域网安全问题的独特之处在于信道开放， 用户不必与网络进行“可视”的连接。这使攻 击者伪装合法用户更加容易，同时微波信号在 空气中传播也会因多种原因导致信号损失。
通俗的讲，无线AP是无线网和有线网之间沟通的桥梁 无线AP的覆盖范围是一个向外扩散的圆形区域，应当
尽量把无线AP放置在无线网络的中心位置，而且各无 线客户端与无线AP的直线距离最好不要超过30米，以 避免因通讯信号衰减过多而导致通信失败。
.
4
无线路由器：无线路由器是单纯型AP与宽带路 由器的一种结合体；
.
24
1）物理地址MAC过滤
每个无线工作站网卡都由惟一的物理地址(MAC) 地址标示。网络管理员可在无线接入点AP中手 工维护一组允许访问或不允许访问的MAC地址 列表，以实现物理地址的访问过滤。
若企业中的AP数量太多，为实现整个企业中所 有AP统一的无线网卡MAC地址认证，现在的AP 也支持无线网卡MAC地址的集中远程接入拨号 用户Radius认证。
无线网络管理
无线网络的原理
传输原理
扩频方式 窄带调频方式
无线网络的优势 IEEE802.11系列标准
便宜的产品差价也是100多元。
.
14
无线局域网安全
内容概要
无线局域网安全的严峻挑战 无线局域网基本的安全措施 无线局域网的安全技术
.
16
一 无线局域网安全的严峻挑战
1.无线局域网安全的现状 2.无线局域网的常见攻击方式
ห้องสมุดไป่ตู้
.
17
1.无线局域网安全的现状
无线局域网安全问题的独特之处在于信道开放， 用户不必与网络进行“可视”的连接。这使攻 击者伪装合法用户更加容易，同时微波信号在 空气中传播也会因多种原因导致信号损失。
通俗的讲，无线AP是无线网和有线网之间沟通的桥梁 无线AP的覆盖范围是一个向外扩散的圆形区域，应当
尽量把无线AP放置在无线网络的中心位置，而且各无 线客户端与无线AP的直线距离最好不要超过30米，以 避免因通讯信号衰减过多而导致通信失败。
.
4
无线路由器：无线路由器是单纯型AP与宽带路 由器的一种结合体；
.
24
1）物理地址MAC过滤
每个无线工作站网卡都由惟一的物理地址(MAC) 地址标示。网络管理员可在无线接入点AP中手 工维护一组允许访问或不允许访问的MAC地址 列表，以实现物理地址的访问过滤。
若企业中的AP数量太多，为实现整个企业中所 有AP统一的无线网卡MAC地址认证，现在的AP 也支持无线网卡MAC地址的集中远程接入拨号 用户Radius认证。
Wifi基础知识 PPT课件
06/20/13
IDSBG-SW6源自EEE 802.11Iphone5S Wifi：Wi-Fi (802.11a/b/g/n；802.11n 適用於 2.4GHz 和 5GHz)
High-Speed Inter-Chip USB [HSIC]接口（480Mbps）
从iPhone5开始均采用HSIC接口，而非SDIO接口。
1999年加上了两个补充版本：802.11a定义了一个在5GHz ISM频段上的 数据传输速率可达54Mbit/s的物理层，802.11b定义了一个在2.4GHz的 ISM频段上但数据传输速率高达11Mbit/s的物理层。
2.4GHz的ISM频段为世界上绝大多数国家通用，因此802.11b得到了最为 广泛的应用。苹果公司把自己开发的802.11标准起名叫AirPort。1999年 工业界成立了Wi-Fi联盟，致力解决符合802.11标准的产品的生产和设备 兼容性问题。Wi-Fi為制定802.11無線網路的組織，並非代表無線網路。
Wifi基礎知識介紹
系統架構課 River
01/21/13
1
Content
Wifi定義 IEEE 802.11 Wifi運作 Operation Mode Wifi性能指標
06/20/13
IDSBG-SW
2
Wi-Fi定義
Wi-Fi定義
Wi-Fi是一种能够将个人电脑、手持设备（如Pad、手机）等终端以无线方式互相连接的技术。 Wi-Fi是一个无线网路通信技术的品牌，由Wi-Fi联盟(Wi-Fi Alliance)所持有。目的是改善基于 IEEE802.11标准的无线网络产品之间的互通性。使用IEEE 802.11系列协议的局域网就称为Wi-Fi 。甚至把Wi-Fi等同于无线网际网路（Wi-Fi是WLAN的重要组成部分）

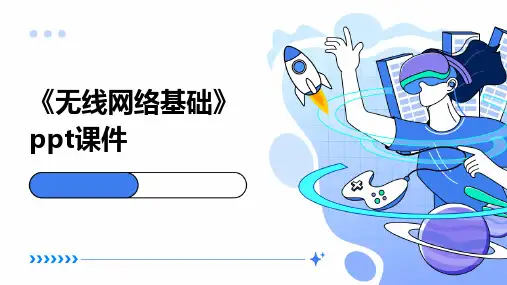

《无线网络基础》课件
ZigBee是一种低速低功耗的无线通信协议 ，适用于物联网和智能家居等领域。
无线网络安全
无线网络安全
随着无线网络的普及，无线 网络安全问题越来越受到关 注。
加密技术
为了保护无线网络中的数据 安全，可以采用加密技术对 数据进行加密处理，防止未 经授权的访问和窃取。
访问控制
通过设置访问控制列表等方 式，限制非法设备的接入， 保护无线网络免受攻击和入 侵。
无线电波传输
无线电波是常见的无线传输方式，具有传输距离远、覆盖范围广的优 点，但传输速率相对较低。
微波传输
微波传输适用于较远距离的高速数据传输，但传输过程中易受到障碍 物和气候条件的影响。
红外线传输
红外线传输具有高度的方向性和隐秘性，适用于安全保密要求较高的 场合，但传输距离较短。
无线通信协议
无线通信协议
WiFi协议
无线通信协议是无线网络中设备间通信的 规则和标准，包括WiFi、蓝牙、ZigBee等信协议， 具有传输速度快、兼容性好等优点，适用 于家庭、办公室等场合。
蓝牙协议
ZigBee协议
蓝牙是一种短距离无线通信协议，适用于 手机、耳机、音箱等设备间的通信。
05
无线网络发展趋势 与挑战
5G与物联网的融合
01
5G技术为物联网提供了更高效、 更可靠的数据传输方式，使得物 联网设备之间的连接更加紧密。
02
物联网设备产生的大量数据，通 过5G网络进行传输，为大数据分 析和人工智能应用提供了基础。
网络安全与隐私保护
随着无线网络的普及，网络安全问题 日益突出，保护用户隐私和数据安全 成为重要挑战。
网络容量与信道规划
总结词
网络容量和信道规划是实现无线网络高效传输的重要手段，需要合理分配信道资 源，提高频谱利用率。

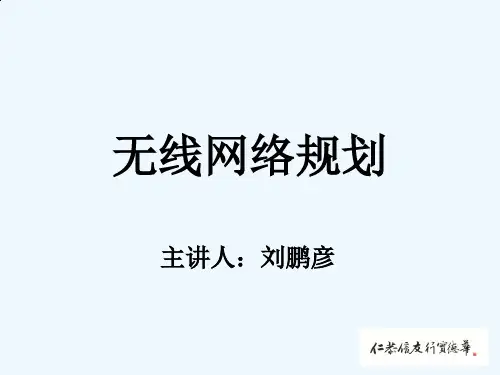

无线网络规划PPT课件
在给定网络规划条件下,确定规划主要参数。 ⑶.按覆盖估算:
7
第一部分:概述
无线网络规划的要求:
⑴.综合建网成本最小:合理规划基站的整体布局,满 足一定时间和业务的需要。
⑵.有限资源容量最大化:减少小区内和小区间的干扰, 增大小区容量,使有限的硬件资源、频率资源容量 最大化。
⑶.使盈利业务的覆盖最佳:运营的最终目的就是盈利 业务,并确定它的覆盖目标。
⑷.使关键业务的Gos最佳:关键业务是指可能短期不 能盈利但具有发展前途的业务,如数据业务。在保 证盈利业务的同时,应充分考虑潜在的关键业务的 质量问题。
4
第一部分:概述
无线网络规划应遵循以下原则:
(1).坚持规划发展原则,充分考虑远期发展,应 对全网统一规划,并根据区域重要程度,考虑采 用分布实施的建设方式; (2).协调好无线覆盖、无线网络容量、网络质 量及投资间的关系; (3).坚持以差异化策略指导网络规划与建设,无 线网络规划应尽量采用各种技术手段,实现低 成本的覆盖方案,确保工程投资和网络运营维 护成本最小化。
8
第一部分:概述
网络规划的目标:
(1).达到服务区内最大程度的时间、地点的无 线覆盖;
(2).最大程度的减少系统自干扰,达到所要求的 服务质量;
(3).最优化的设置无线参数,最大发挥系统服务 质量;
(4).在满足容量和服务质量前提下,尽量减少系 统设备单元,降低成本。
(5).为了达到“全覆盖、高质量、综合化”为 最终发展目标,网络需要规划和优化的周期。
6
第一部分:概述
⑹.对不同区域覆盖重点程度的考虑,应根据实 际用户的敏感程度决定,结合重要的点、线、 面覆盖目标,最终达到完善的覆盖效果。
⑺.室内覆盖需要特别重视。特别对人员流动 最大、话务集中的室内环境,应重点保证覆 盖。
7
第一部分:概述
无线网络规划的要求:
⑴.综合建网成本最小:合理规划基站的整体布局,满 足一定时间和业务的需要。
⑵.有限资源容量最大化:减少小区内和小区间的干扰, 增大小区容量,使有限的硬件资源、频率资源容量 最大化。
⑶.使盈利业务的覆盖最佳:运营的最终目的就是盈利 业务,并确定它的覆盖目标。
⑷.使关键业务的Gos最佳:关键业务是指可能短期不 能盈利但具有发展前途的业务,如数据业务。在保 证盈利业务的同时,应充分考虑潜在的关键业务的 质量问题。
4
第一部分:概述
无线网络规划应遵循以下原则:
(1).坚持规划发展原则,充分考虑远期发展,应 对全网统一规划,并根据区域重要程度,考虑采 用分布实施的建设方式; (2).协调好无线覆盖、无线网络容量、网络质 量及投资间的关系; (3).坚持以差异化策略指导网络规划与建设,无 线网络规划应尽量采用各种技术手段,实现低 成本的覆盖方案,确保工程投资和网络运营维 护成本最小化。
8
第一部分:概述
网络规划的目标:
(1).达到服务区内最大程度的时间、地点的无 线覆盖;
(2).最大程度的减少系统自干扰,达到所要求的 服务质量;
(3).最优化的设置无线参数,最大发挥系统服务 质量;
(4).在满足容量和服务质量前提下,尽量减少系 统设备单元,降低成本。
(5).为了达到“全覆盖、高质量、综合化”为 最终发展目标,网络需要规划和优化的周期。
6
第一部分:概述
⑹.对不同区域覆盖重点程度的考虑,应根据实 际用户的敏感程度决定,结合重要的点、线、 面覆盖目标,最终达到完善的覆盖效果。
⑺.室内覆盖需要特别重视。特别对人员流动 最大、话务集中的室内环境,应重点保证覆 盖。
《无线网络规划流程》PPT课件
▪ 〔5〕评分标准：根据L公司通用标准执行。
▪ 2． 执行测试：分为两组，一组负责W市的DT测试和CQT测试，分两天 完成，其中CQT测试共发起呼叫100次；另一组负责主要道路的CQT测试 ，由于两条道路分属不同的方向，也需要两天完成；
▪ 3． 数据处理：测试完成后，根据测试数据，得到各评估工程的指标
▪ 1． 参数确定
▪ 〔1〕测试范围：城区DT测试范围为W地城区，包括所有比较重要的道 路；主要道路DT范围为W市到Y县和W市到L县的公路；CQT测试选点原 那么为市区主要宾馆、商场、车站、联通营业厅、重要单位、医院等地 ，共选择千禧酒店、大三峡宾馆、长江大酒店、蜀东宾馆、长城长大酒 店、小天鹅商贸城、万州商贸城、新世纪百货万佳商场、新世纪百货山 湾店、万州农药市场、万州海康集团、西山车站、国本路车站、三峡学 院、三峡医院、万州联通营业厅；OMC指标无法得到，不参与评估；
▪ 8． 仿真工程师根据勘察报告、地形地貌及现有模型库资料，给每个站 点选择适用模型，对于没有适宜模型的地形地貌，在无线环境测试阶段 进展场强测试，并进展校模；
▪ 9． 所有站点勘察完成后，填写相应报告，可提供站点勘察阶段完毕。
可提供交流得到的需求信息及
▪ 〔2〕CQT测试只在城区重点覆盖区域进展，对选定的测试点进展话 音和数据的测试，话音记录前向接收功率、质差通话情况〔填写CQT 测试表格〕等数据，数据业务记录前反向传输速率、呼叫成功率和延 时、激活成功率和延时等数据；
▪ 〔3〕OMC指标为整个网络的数据，一般包括后台统计全网的呼叫成 功率、掉话率、CE利用率等指标，根据客户的考核指标调整；
▪ 对乡村/公路网络，网络一般比较简单，可提供站点比较分散，预先 对所有可提供站点进展勘察一方面难以实现，另一方面也没有必要。 这种情况下，一般根据地形地貌，基于客户可提供站点搭建网络拓扑 构造，在规划站点勘察阶段，将可提供站点作为首选候选点进展勘察 。
▪ 2． 执行测试：分为两组，一组负责W市的DT测试和CQT测试，分两天 完成，其中CQT测试共发起呼叫100次；另一组负责主要道路的CQT测试 ，由于两条道路分属不同的方向，也需要两天完成；
▪ 3． 数据处理：测试完成后，根据测试数据，得到各评估工程的指标
▪ 1． 参数确定
▪ 〔1〕测试范围：城区DT测试范围为W地城区，包括所有比较重要的道 路；主要道路DT范围为W市到Y县和W市到L县的公路；CQT测试选点原 那么为市区主要宾馆、商场、车站、联通营业厅、重要单位、医院等地 ，共选择千禧酒店、大三峡宾馆、长江大酒店、蜀东宾馆、长城长大酒 店、小天鹅商贸城、万州商贸城、新世纪百货万佳商场、新世纪百货山 湾店、万州农药市场、万州海康集团、西山车站、国本路车站、三峡学 院、三峡医院、万州联通营业厅；OMC指标无法得到，不参与评估；
▪ 8． 仿真工程师根据勘察报告、地形地貌及现有模型库资料，给每个站 点选择适用模型，对于没有适宜模型的地形地貌，在无线环境测试阶段 进展场强测试，并进展校模；
▪ 9． 所有站点勘察完成后，填写相应报告，可提供站点勘察阶段完毕。
可提供交流得到的需求信息及
▪ 〔2〕CQT测试只在城区重点覆盖区域进展，对选定的测试点进展话 音和数据的测试，话音记录前向接收功率、质差通话情况〔填写CQT 测试表格〕等数据，数据业务记录前反向传输速率、呼叫成功率和延 时、激活成功率和延时等数据；
▪ 〔3〕OMC指标为整个网络的数据，一般包括后台统计全网的呼叫成 功率、掉话率、CE利用率等指标，根据客户的考核指标调整；
▪ 对乡村/公路网络，网络一般比较简单，可提供站点比较分散，预先 对所有可提供站点进展勘察一方面难以实现，另一方面也没有必要。 这种情况下，一般根据地形地貌，基于客户可提供站点搭建网络拓扑 构造，在规划站点勘察阶段，将可提供站点作为首选候选点进展勘察 。
GSM无线网络规划ppt课件
区域划分应综合考虑无线 传播环境因素和业务分布 因素。
13
站型和基站数量
容量规划
由频率资源及频率复用方式估算每个基站最大站型和容量；总话务量除以基站最大容量得出所需基站数 给出各个区域内分期的站型配置下的基站数量 给出一个小区/基站配置的信道数（业务信道数与控制信道数）及它们所提供的话务量、用户数 给出全部基站所能提供的容量之和即网络的总体容量。
发射功率
接收灵敏度
最大站型
BTS V3 BTS V2
B8018 B8112 M8202
(EDGE) OB06 BS30 BS21
GMSK 8PSK GMSK 8PSK GMSK 8PSK GMSK GMSK 8PSK GMSK GMSK GMSK GMSK GMSK
60 W 31 W 60 W 31 W 30 W 20 W 40W 80W 30W 60W 40W 40W 40W 80W
网络规模
覆盖规划
站型和基站数量
总话务量及分布比例 单站容量
站型配置
开始
频率复用方式 频率资源
信道规划/数据业务 最大站型
单个小区的容量
话务模型
ERL B表
14
站型和基站数量
容量规划
容量规划 网络规模 覆盖规划
容量规划是初步规划，通过
无线覆盖规划和分析，可能 需要增加或者减少一些基站； 容量规划是一个反复、逐步 完善的过程，最终确定基站 数目和站型分布。
现有网络设备及运营资料
●现有移动用户数、年增长率 ●市区、郊区移动用户数比例 ●现有移动网MSC、BSC、BTS配置及分布情况 ●移动网近期话务统计报表及路测报告 ●运营商对现有网络的评价及对网络发展的建议
城市规划资料
1.无线网络规划基础知识
超高可靠超低时延
GB/秒移动通信
智能家居
3D/超高清 视频
高清语音
增强移 动宽带 eMBB
云办公
VR/AR
海量机 器通信 mMTC
云游戏
M2M
工业自动化
自动驾驶
智能交通 智慧城市
超高可靠 低时延通
信 URLLC
高可靠应用
移动医疗
1000倍网络容量提升 10-100倍用户速率提升等
每平方公里1000K连接数 10倍+电池寿命延长等
1-5 影响信号传播的主要因素
• 自然地形（高山、丘陵、平原、水域等） • 建筑物的数量、高度、分布和材料特征 • 植被特征 • 天气状况 • 天线高度、阻挡情况、街道走向 • 人为和自然的电磁噪声
目录
CONTENTS
1 移动通信基础知识 2 4G无线网络介绍
8
2-1 无线接入网
Air interface
20182018年年1212月月1111日日陕西铁塔规划设计与创新中心陕西铁塔规划设计与创新中心无线网络规划基础知识无线网络规划基础知识目录contents移劢通信基础知识4g无线网络介绍无线网络基础知识11移劢通信发展叱1未来宽带移动通信技术传统移动通信技术2g3g移动通信宽带化传统无线宽带接入技术wlan宽带通信移动化12移劢通信发展叱212g2g19801980200820083g3g20092009201320135g5g2020202010gbp速率4g4g2014201420202020基于voip的语音业务的持续发展urllc超低时延mmtc超大连接mbps级别的用户体验通信行业在我国历经近40年的高速发展在4g前我国商用时间均落后西方国家5g我们要实现弯道超车在通信业有更大的话语权这是体现国家意志的一个方面
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在规划WLAN网络时，首先应该考虑的是使AP与网卡 之间无线信号的有效交互，因此无线信号覆盖范围是 AP选点首要考虑的因素。其次是接入用户的有效带宽， 为了保证各用户具有一定的带宽，需要将每个AP下的 同时接入的用户控制在一定数量下，如WA1208E推荐 接入用户数为20-30人。
WLAN室内方式覆盖的区域按功能分主要是家庭、酒吧、 咖啡馆、教室、会议室、办公室、综合办公区域、酒店、 会展中心和机场侯机室等。
13
WLAN室内传播模型
无线局域网室内覆盖主要特点是：覆盖范围较小，环境 变动较大。
室内路径损耗等于自由空间损耗加上附加损耗因子，且 随距离成指数增长。接收电平估算公式如下：
Pr[dB] = Pt[dB] + Gt[dB] - Pl[dB] + Gr[dB]
Pr[dB]为最小接收电平，即为AP在不同传输速率下的接
参考资料
无线局域网络AP室内覆盖规划指导书 无线局域网络AP室外覆盖规划指导书 WLAN AP网规操作指导书 H3C无线网络系列产品介绍
3
目录
第一章 WLAN网规操作指导 第二章 WLAN室内覆盖网规指导 第三章 WLAN室外覆盖网规指导 第四章 WLAN工程注意事项
绘测覆盖区域的地形图，寻找合适的安装位置，计 算所需天线的指标并决定型号，评估覆盖效果，汇 总设备型号和数量，确定防雷和接地方式，和局方 沟通供电方式、带宽要求等。
网规输出结果主要包括AP、天线及其他器件的型号、 数量，这些是商务的前提，提供给行销人员作商务 报价。
网规输出结果还包括AP、天线及其他器件的安装位 置和安装参数，这些是工程的设计资料，提供给工 程安装人员作工程实施依据。
10
室内工勘要统计的数据
覆盖区域平面情况，包括覆盖区域的大小、平面图 覆盖区域障碍物的分布情况，以分析对信号的阻挡 需要接入的用户数量和带宽要求 设备可以安装的位置 现覆盖规划
AP的室内应用一般指在同一楼层的区域内，通过 WLAN方式接入该区域内的数据用户，楼内不同楼层应 该分别考虑覆盖规划。
引入
在无线局域网部署前，我们并不能明确地知道设备的 部署数量，只有在对覆盖地点进行勘测和指标计算后， 才能确定出AP、天线及其他器件的型号和数量。同 时通过勘测和指标计算，才能确定AP布放的位置、 天线的方位角等工程设计参数，作为工程安装的指导 资料。
课程目标
学习完本课程，您应该能够：
掌握WLAN网络规划工作内容 掌握WLAN室内覆盖规划 掌握WLAN室外覆盖规划 掌握WLAN各种工勘、网规模板
PathLoss(dB) = 46 + 10* n*Log D（m）
其中，D为传播路径，n为衰减因子。 对不同的无线环境，衰减因子n的取值有所不同，
在自由空间中，路径衰减与距离的平方成正比，即 衰减因子为2。在建筑物内，距离对路径损耗的影 响将明显大于自由空间。一般来说，对于全开放环 境下n的取值为2.0～2.5；对于半开放环境下n的取 值为2.5～3.0；对于较封闭环境下n的取值为3.0～ 3.5。
12
功率单位DBX说明
dBm：
dBm是一个考证功率绝对值的值，计算公式为：10lgP(功率值 /1mw) [例1] 如果发射功率P为1mw，折算为dBm后为0dBm。 [例2] 对于40W的功率，按dBm单位进行折算后的值应为： 10lg(40W/1mw)=10lg(40000)=10lg4+10lg10000=46dBm
8
目录
第一章 WLAN网规操作指导 第二章 WLAN室内覆盖网规指导 第三章 WLAN室外覆盖网规指导 第四章 WLAN工程注意事项
第二章 WLAN室内覆盖网规指导
室内工堪要统计的数据 室内覆盖规划 室内信号损耗及传播模型 几种典型的室内覆盖应用
第一章 WLAN网规操作指导
网规前准备 业主提供的保障条件 网规的内容
5
网规前准备
WLAN工程设计人员在接到网规任务书后， 首先应仔细阅读《WLAN AP网规指导书》， 制定网规实施计划，就网规条件和网规计划 与需求方共同协商，明确以下信息：
确定覆盖区域，并明确覆盖要求 熟悉覆盖区域的平面图 了解现网组网情况
收灵敏度；
Pt[dB]为最大发射功率； Gt[dB]为发射天线增益；
Gr[dB]为接收天线增益；
Pl[dB]为路径损耗.
无线电波在馈线中传播也有衰减，如采用1/2’超柔线缆约
为22db/100m。
14
空间传播损耗
就电波空间传播损耗来说，2.4G频段的电磁波有近 似的路径传播损耗公式为：
15
问题
一般写字楼内的办公环境情况下我们将n的取值为2.76。
距离（m） 传播损耗（dB）
10
?
50
?
100
?
PathLoss(dB) = 46 +10* n*Log D（m）
16
解答
一般写字楼内的办公环境情况下我们将n的取值为2.76。
距离（m） 传播损耗（dB）
6
业主提供的保障条件
确定覆盖区域，并明确覆盖要求 直接提供覆盖区域的平面图 提供设备可能的安装位置 提供现网组网情况 派随工人员负责协调现场情况 协调覆盖区域的物业管理人员随同网规，并
对设备的安装位置、供电方式等作出明确的 答复
7
网规的内容
dBi 和dBd
dBi和dBd是考证增益的值（功率增益），两者都是一个相对值， 但参考基准不一样。dBi的参考基准为全方向性天线，dBd的参考 基准为偶极子，所以两者略有不同。一般认为，表示同一个增益， 用dBi表示出来比用dBd表示出来要大2. 15。 [例3] 对于一面增益为16dBd的天线，其增益折算成单位为dBi时， 则为18.15dBi（一般忽略小数位，为18dBi）。 [例4] 0dBd=2.15dBi。
10
WLAN室内方式覆盖的区域按功能分主要是家庭、酒吧、 咖啡馆、教室、会议室、办公室、综合办公区域、酒店、 会展中心和机场侯机室等。
13
WLAN室内传播模型
无线局域网室内覆盖主要特点是：覆盖范围较小，环境 变动较大。
室内路径损耗等于自由空间损耗加上附加损耗因子，且 随距离成指数增长。接收电平估算公式如下：
Pr[dB] = Pt[dB] + Gt[dB] - Pl[dB] + Gr[dB]
Pr[dB]为最小接收电平，即为AP在不同传输速率下的接
参考资料
无线局域网络AP室内覆盖规划指导书 无线局域网络AP室外覆盖规划指导书 WLAN AP网规操作指导书 H3C无线网络系列产品介绍
3
目录
第一章 WLAN网规操作指导 第二章 WLAN室内覆盖网规指导 第三章 WLAN室外覆盖网规指导 第四章 WLAN工程注意事项
绘测覆盖区域的地形图，寻找合适的安装位置，计 算所需天线的指标并决定型号，评估覆盖效果，汇 总设备型号和数量，确定防雷和接地方式，和局方 沟通供电方式、带宽要求等。
网规输出结果主要包括AP、天线及其他器件的型号、 数量，这些是商务的前提，提供给行销人员作商务 报价。
网规输出结果还包括AP、天线及其他器件的安装位 置和安装参数，这些是工程的设计资料，提供给工 程安装人员作工程实施依据。
10
室内工勘要统计的数据
覆盖区域平面情况，包括覆盖区域的大小、平面图 覆盖区域障碍物的分布情况，以分析对信号的阻挡 需要接入的用户数量和带宽要求 设备可以安装的位置 现覆盖规划
AP的室内应用一般指在同一楼层的区域内，通过 WLAN方式接入该区域内的数据用户，楼内不同楼层应 该分别考虑覆盖规划。
引入
在无线局域网部署前，我们并不能明确地知道设备的 部署数量，只有在对覆盖地点进行勘测和指标计算后， 才能确定出AP、天线及其他器件的型号和数量。同 时通过勘测和指标计算，才能确定AP布放的位置、 天线的方位角等工程设计参数，作为工程安装的指导 资料。
课程目标
学习完本课程，您应该能够：
掌握WLAN网络规划工作内容 掌握WLAN室内覆盖规划 掌握WLAN室外覆盖规划 掌握WLAN各种工勘、网规模板
PathLoss(dB) = 46 + 10* n*Log D（m）
其中，D为传播路径，n为衰减因子。 对不同的无线环境，衰减因子n的取值有所不同，
在自由空间中，路径衰减与距离的平方成正比，即 衰减因子为2。在建筑物内，距离对路径损耗的影 响将明显大于自由空间。一般来说，对于全开放环 境下n的取值为2.0～2.5；对于半开放环境下n的取 值为2.5～3.0；对于较封闭环境下n的取值为3.0～ 3.5。
12
功率单位DBX说明
dBm：
dBm是一个考证功率绝对值的值，计算公式为：10lgP(功率值 /1mw) [例1] 如果发射功率P为1mw，折算为dBm后为0dBm。 [例2] 对于40W的功率，按dBm单位进行折算后的值应为： 10lg(40W/1mw)=10lg(40000)=10lg4+10lg10000=46dBm
8
目录
第一章 WLAN网规操作指导 第二章 WLAN室内覆盖网规指导 第三章 WLAN室外覆盖网规指导 第四章 WLAN工程注意事项
第二章 WLAN室内覆盖网规指导
室内工堪要统计的数据 室内覆盖规划 室内信号损耗及传播模型 几种典型的室内覆盖应用
第一章 WLAN网规操作指导
网规前准备 业主提供的保障条件 网规的内容
5
网规前准备
WLAN工程设计人员在接到网规任务书后， 首先应仔细阅读《WLAN AP网规指导书》， 制定网规实施计划，就网规条件和网规计划 与需求方共同协商，明确以下信息：
确定覆盖区域，并明确覆盖要求 熟悉覆盖区域的平面图 了解现网组网情况
收灵敏度；
Pt[dB]为最大发射功率； Gt[dB]为发射天线增益；
Gr[dB]为接收天线增益；
Pl[dB]为路径损耗.
无线电波在馈线中传播也有衰减，如采用1/2’超柔线缆约
为22db/100m。
14
空间传播损耗
就电波空间传播损耗来说，2.4G频段的电磁波有近 似的路径传播损耗公式为：
15
问题
一般写字楼内的办公环境情况下我们将n的取值为2.76。
距离（m） 传播损耗（dB）
10
?
50
?
100
?
PathLoss(dB) = 46 +10* n*Log D（m）
16
解答
一般写字楼内的办公环境情况下我们将n的取值为2.76。
距离（m） 传播损耗（dB）
6
业主提供的保障条件
确定覆盖区域，并明确覆盖要求 直接提供覆盖区域的平面图 提供设备可能的安装位置 提供现网组网情况 派随工人员负责协调现场情况 协调覆盖区域的物业管理人员随同网规，并
对设备的安装位置、供电方式等作出明确的 答复
7
网规的内容
dBi 和dBd
dBi和dBd是考证增益的值（功率增益），两者都是一个相对值， 但参考基准不一样。dBi的参考基准为全方向性天线，dBd的参考 基准为偶极子，所以两者略有不同。一般认为，表示同一个增益， 用dBi表示出来比用dBd表示出来要大2. 15。 [例3] 对于一面增益为16dBd的天线，其增益折算成单位为dBi时， 则为18.15dBi（一般忽略小数位，为18dBi）。 [例4] 0dBd=2.15dBi。
10
