威尔太涡轮流量计说明书

涡轮流量计使用方法说明书第一节：引言涡轮流量计是一种常用的流量测量设备，通过测量涡轮受流体冲击而旋转的速度，来计算流体的流量。

本使用方法说明书将详细介绍涡轮流量计的使用方法，以帮助用户正确操作和获取准确的流量测量结果。

第二节：安装1. 安装位置选择：涡轮流量计应安装在流体管道中的合适位置，确保流体流经流量计时是稳定的且无阻塞。

2. 安装导向装置：为了减小流体流经涡轮流量计时的干扰，建议在进口端和出口端分别安装导向装置。

导向装置应保证流体能顺畅地流经涡轮，并避免涡流或回流的发生。

3. 安装方法：将涡轮流量计按照流体流动方向正确连接入管道，确保接口连接紧固可靠，无泄漏现象。

4. 涡轮流量计的安装应符合相关安全规定，并确保可以方便地进行维护和检修。

第三节：操作步骤1. 打开涡轮流量计：按下涡轮流量计上的启动按钮，确保涡轮可以自由旋转。

2. 设置测量参数：通过涡轮流量计上的控制面板，设置相关测量参数，如单位、采样时间等。

根据具体需要，可以选择显示流量、速度、累计流量等信息。

3. 流量测量：确保涡轮流量计接通待测流体，观察涡轮的旋转速度，并记录数据。

4. 数据处理：使用涡轮流量计软件或相应设备，对测量数据进行处理和分析，以获取准确的流量数值。

第四节：注意事项1. 定期校准：为了保证涡轮流量计的测量准确性，建议定期进行校准。

校准频率根据具体使用情况而定，一般为每六个月或一年进行一次。

2. 清洁维护：定期清洁涡轮流量计以避免积尘或污垢对测量结果的影响。

使用适当的清洁剂和工具，轻轻擦拭涡轮流量计的表面，并确保不会对涡轮或其他部件造成损坏。

3. 避免振动和冲击：在使用涡轮流量计过程中，应尽量避免外部振动和冲击，以免影响测量结果的准确性。

4. 注意安全：在操作涡轮流量计时，应注意人身安全，避免接触高温、高压或有害物质。

第五节：常见故障与解决方法1. 涡轮无法旋转：检查涡轮流量计是否正确接通电源。

若电源正常但涡轮仍无法旋转，可能是涡轮堵塞，需进行清洁或更换。

气体涡轮流量计说明书气体涡轮流量计（以下简称涡轮流量计）是一种常用的流量测量仪器，广泛应用于石油、化工、冶金、钢铁、电力等工业领域。

涡轮流量计的原理是利用介质流过旋转的叶轮，根据叶轮受到的流体冲击力来测量流体的流速和流量。

它具有结构简单、响应迅速、测量范围广、精度高等特点，是一种可靠、准确的流量计。

涡轮流量计的结构主要包括涡轮、传感器、转速测量器和信号转换器等部分。

其中，涡轮是核心部件，由叶片构成，叶片根据流体的冲击力旋转，传感器可以感知叶片旋转的速度，并将信号传递给转速测量器和信号转换器进行处理和转换。

涡轮流量计的工作原理非常简单，当流体通过涡轮流量计时，涡轮受到流体冲击力开始旋转。

涡轮的旋转速度与流体的流速成正比，通过传感器可以测量到叶片旋转的速度。

转速测量器可以将叶片旋转的速度转换为电信号，信号转换器将电信号转换成标准的流量信号进行显示和记录。

使用涡轮流量计需要注意以下几点：首先，在安装涡轮流量计时，要确保流体能够顺利通过流量计，避免流体中有固体颗粒或其他杂质，以防止涡轮叶片的损坏。

其次，要正确选择涡轮流量计的规格和型号，根据实际需要确定适合的测量范围和精度。

最后，定期对涡轮流量计进行检测和校准，确保其测量准确可靠。

涡轮流量计具有广泛的应用前景。

在石油行业中，涡轮流量计被用于油气管道的计量和控制；在化工行业中，它可以用于测量气体的流量和压力变化；在冶金行业中，涡轮流量计被应用于测量煤气的流量和质量等。

随着科学技术的不断进步，涡轮流量计的性能将不断提高，应用领域也将更加广泛。

总之，涡轮流量计作为一种重要的流量测量仪器，具有结构简单、响应迅速、测量范围广、精度高等特点，在各个工业领域得到广泛应用。

使用时需要注意安装、选择规格和定期校准等问题，以确保测量准确可靠。

随着科技的进步，涡轮流量计的应用将会进一步扩大，并为产业发展提供更好的支持。

涡轮流量计使用说明书涡轮流量计是一种常见的流量测量仪器，广泛应用于工业生产中的流体流量控制和监测。

本使用说明书将介绍涡轮流量计的结构、工作原理、安装方法和注意事项，帮助用户正确使用涡轮流量计，确保其正常工作和准确测量流量。

一、概述涡轮流量计由流体进口、流体出口、涡轮、传感器和显示仪表等组成。

其工作原理是通过测量涡轮受到的流体冲击力或旋转速度来计算流体的流量。

涡轮流量计适用于测量低粘度液体的流量，如水、燃油等。

二、工作原理涡轮流量计的涡轮由流体冲击力驱动旋转，在涡轮旋转的同时，传感器会检测涡轮旋转的频率，并将其转化为电信号。

根据涡轮旋转的频率，可以计算出通过涡轮流量计的流体流量。

三、安装方法1. 安装前请确认涡轮流量计的型号和规格是否符合要求，如与流体管道的直径相匹配。

2. 在安装涡轮流量计前，请确保流体管道内没有杂质和堵塞物，以免影响涡轮的旋转和准确测量流量。

3. 将涡轮流量计安装在垂直的流体管道上，以确保涡轮能够正常旋转并受到正确的流体冲击力。

4. 在涡轮流量计的进出口处安装阀门，以便在需要维修或更换时能够方便地切断流体。

四、注意事项1. 在使用涡轮流量计前，请参考产品说明书了解更多细节信息，并确保了解流量计的额定参数和使用限制。

2. 避免流体中的颗粒物或气泡进入涡轮流量计，这将影响流量计的准确性和工作稳定性。

如有需要，请在流体流入涡轮流量计前安装过滤器。

3. 定期清洗和维护涡轮流量计，以保持其正常工作。

请谨慎选择清洗液，避免对涡轮流量计造成腐蚀或损害。

4. 避免流体管道内有过多的弯曲和阻力，这可能会影响涡轮流量计的测量准确性。

请按照涡轮流量计说明书中的要求安装并布置流体管道。

5. 如需对涡轮流量计进行校准和维修，请联系专业技术人员或厂家提供支持和帮助。

结束语本使用说明书简要介绍了涡轮流量计的概述、工作原理、安装方法和注意事项。

通过准确理解和遵守涡轮流量计的使用说明，用户能够正确、稳定地使用该设备，并获得准确的流量测量结果。

LW系列涡轮流量仪表产品使用说明书目录一、概述 (2)二、 LWBY型液体涡轮流量传感器 (2)三、LWBY型液体涡轮流量变送器 (8)四、LWBY型现场显示涡轮流量计 (9)五、运输、贮存 (11)六、开箱及检查 (11)七、订货须知 (11)八、常见故障和排除 (12)LW系列涡轮流量仪表一、概述LW系列涡轮流量仪表包括LWGY型液体涡轮流量传感器、LWBY型液体涡轮流量变送器和LWSY型现场显示涡轮流量计等,属于速度式流量仪表。

本系列仪表适用于清洁或基本清洁的单项液体的测量，单独或相关设备配套，可用来测量封闭管道中的体积流量或总量。

具有结构简单、轻巧、精确度高、复现性好、反应灵敏、安装维护使用方便等特点，广泛应用于石油、化工、供水、食品、制药及科研试验等行业，是流量计量和节能的理想仪表。

二、LWGY型液体涡轮流量传感器LWGY型液体涡轮流量传感器是LW系列涡轮流量仪表中的基本产品,它将管道中液体的流量转换成电脉冲信号、并经过显示仪表或计算机系统处理来完成对管道中液体流量的测量或总量计量。

1结构特征与工作原理1.1结构特征：传感器主要有传感组件、信号检测器和放大器组成，（见图1）。

其轴承系统为硬质合金，提高耐磨性、保证产品精度；其中：放大器分两线制和三线制两处形式。

1.2工作原理当流体流经仪表时，推动表内叶轮旋转，然后通过叶轮与信号检测器之间的磁耦合，将流体的流速转换为电脉冲信号输出，通过放大器放大整形并传输给显示仪表，即达到对流体的体积流量或总量的测量目的。

在一定的流量范围内，脉冲频率f与流经传感器的液体的体积流量Q成正比。

流量方程式为：Q=f/K式中：f—脉冲频率K—传感器的仪表系数【1/L】由“校验单”给出。

2.基本参数及性能标准2.1本传感器执行专业标准（JB/T9246-1999涡轮流量传感器）2.3 使用环境：环境温度 -20～+55℃相对温度 5%～95%大气压力 86～106Kpa2.4被测流体温度普通型 -20～+120℃防爆型 -20～70℃2.5 防爆标志：dⅡBT52.6 输入信号:两线制输出输出低电平I≈3mAOL≈13mA(方波)输出高电平IOH负载电阻R(包括线路阻抗)在100～500Ω范围内（根据所配置的显示仪表或其它接收装置输入信号的要求，选择合适的R值.）三线制输出:V≥5V (方波)OP-P2.7电源供电两线制:+24VDC三线制:+12VDC～＋24VDC2.8传输距离:1Km3.连接结构及尺寸：3.1 螺纹连接结构见图2，连接尺寸见表23.2 法兰连接结构见图3，连接尺寸见表2法兰结构及尺寸执行（JB79-59,JB81-59,JB82-59）标准.4.安装通常情况下传感器应为水平安装,正常的管线配置如图41.入口2.阀门3.过滤器4.消气器5.整流器6.涡轮流量传感器7.后直管段8.旁通管段图4 系统配置图图中各部分的作用分述如下:消失器：用来消除流体中的游离气体,避免游离气体占有的体积造成测量误差。

LWGY涡轮流量计使用说明书一、概述LWGY系列涡轮流量计是本厂采用国外先进技术生产制造的，是液体计量最理想的流量计之一。

它具有结构简单、精确度高、安装维修使用方便等特点。

该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域，可靠测量水、纯水、自来水、无杂质的污水、柴油、汽油和低粘度的原油等液体的体积流量。

与具有定量功能的显示仪表配套使用，可以进行自动定量控制、上下限报警等用途。

二、产品特点：1．传感器为硬质合金轴承止推式，不仅保证精度，并且提高耐磨性能。

2．结构简单、牢固以及拆装方便。

3．测量范围宽，下限流速低。

4．压力损失小，重复性好，精确度高。

5．具有较高的抗电磁干扰和抗振动能力。

三、工作原理：流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电 脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。

在一定的流量范围内，脉冲频率f 与流经传感器的流体的瞬时流量Q 成正比，流量方程为：kf Q ⨯=3600 式中：f ——脉冲频率[Hz]；k ——传感器的仪表系数[1/m 3]，由校验单给出。

若以[1/L]为单位kfQ ⨯=6.3 Q ——流体的瞬时流量（工作状态下）[m 3/h]； 3600——换算系数。

每台传感器的仪表系数由制造厂填写在检定证书中，k 值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。

四．主要技术性能：1.公称通径：（4～200）mm ，DN-200以上选用插入式；2.介质温度：常温型（-20～80）℃、高温型（-20～150）℃；3.环境温度：（-20～55）℃；4.准 确 度：±0.2%、±0.5%、±1％；5.检出器信号传输线制：三线制电压脉冲（三芯屏蔽电缆）；6.供电电源：电压：12V ±0.144V, 电流：≤10mA ；7.输出电压幅值：高电平≥8V ，低电平≤0.8V ；8.脉冲输出型：传感器至显示仪表的距离可达250米；9.4～20mA 输出型：变送器至显示仪表的距离可达500米；10.现场显示型供电电源：3V（锂电池供电，可连续使用3年）；10.显示方式：现场液晶显示瞬时流量和累计流量；11.现场显示带信号输出供电电源：24V；4～20mA两线制电流输出，远传距离500米，可加装RS485通讯功能。

涡轮流量计使用说明一、涡轮流量计的结构和工作原理涡轮流量计由铝合金外壳、涡轮叶片、磁感应装置和传感器组成。

当流体通过流量计时，涡轮叶片会受到流体的冲击而旋转，涡轮叶片的旋转速度与流体的流速成正比。

涡轮叶片上的磁铁会经过磁感应装置，产生变化的磁场，传感器检测到这一变化，并将其转换为电信号输出。

二、涡轮流量计的安装1.安装前准备：确认涡轮流量计的型号和规格是否符合实际使用需求，检查仪表是否完好。

2.安装位置选择：确保流量计的安装位置应在流体的直线段上，防止涡轮受到旁边管道的涡流干扰，影响测量精度。

3.安装方法：根据流程图确定流体的流动方向，将涡轮流量计与管道连接，注意连接的紧固件要牢固可靠，以防漏水漏气。

4.清洁涡轮叶片：安装前应确保涡轮叶片清洁无杂物，以免影响涡轮的旋转。

三、涡轮流量计的使用注意事项1.使用环境要求：涡轮流量计应在环境温度-20℃~+60℃之间使用，保持相对稳定的环境温度可以提高测量精度。

2.介质要求：涡轮流量计可用于测量各种液体和气体，并且在特定介质下，可以调整涡轮流量计的参数以适应流体的物性。

3.精简测量范围：涡轮流量计应尽量在其测量范围的50%~80%之间使用，以保证测量的精度。

4.避免振动和冲击：涡轮流量计应避免受到振动和冲击，以免影响涡轮叶片的旋转和传感器的正常工作。

5.定期校验和维护：为保证涡轮流量计的准确度和可靠性，应定期进行校验和维护。

可以使用标准流量计对涡轮流量计进行定期校验，并定期检查传感器的工作状态。

四、涡轮流量计的故障排除1.测量不稳定：可能是由于涡轮叶片损坏或传感器故障，应及时更换叶片或传感器。

2.测量偏差大：可能是由于介质特性的变化或传感器的积累粉尘导致的，建议清洗传感器或调整参数。

3.涡轮停滞不转：可能是由于流体中有杂质堵塞涡轮叶片，应清理涡轮叶片。

五、涡轮流量计的优缺点六、注意事项使用涡轮流量计时，应定期校验和维护，并注意避免振动和冲击。

在实际使用中，需要根据具体情况和流体性质进行正确的操作和维护，以保证涡轮流量计的准确度和可靠性。

气体涡轮流量计使用说明1.产品概述2.安装与连接（1）在安装气体涡轮流量计之前，应先检查设备是否完好，排除任何可能影响准确测量的因素。

（2）选择合适的安装位置，应避免设备受到振动、温度变化和流体压力突变的干扰。

（3）气体涡轮流量计的进口和出口应正确连接，并且应确保管道中无气体泄漏，以免影响测量的准确性。

（4）在连接管路时，应避免管道的弯曲和阻塞，以保证气体流通的畅通。

3.参数设置（1）首先，应根据实际应用环境选择合适的传感器型号和量程。

（2）将涡轮流量计连接到供电源，并进行电气接线。

（3）根据具体型号和要求，设置涡轮流量计的基本参数，如测量单位、单位换算等。

（4）根据气体的压力、温度等参数，进行校准和修正。

4.使用注意事项（1）在使用气体涡轮流量计时，应避免过高或过低的流量速度，以免影响测量的精确性，一般建议在20%~80%的量程范围内使用。

（2）在使用过程中，应定期对气体涡轮流量计进行检查和维护，如清洁传感器、校准仪表等，以确保设备的正常运行。

（3）避免气体涡轮流量计长时间处于高温或低温环境中，以免对设备产生损坏。

（4）保证气体涡轮流量计所连接的管路系统中无气体泄漏，并注意防止冷凝水的积聚。

（5）避免其他物质与气体涡轮流量计接触，以免影响仪表的准确度。

5.故障排除在使用气体涡轮流量计时，可能会遇到一些故障问题，需要进行排查和修复。

（1）如果涡轮流量计的测量值与实际情况不符，可能是参数设置错误导致的，应检查并适时进行修正。

（2）当涡轮流量计无输出信号或输出信号异常时，可能是传感器损坏或电气连接问题，应进行检修或更换。

（3）如果涡轮流量计存在漏气现象，应检查连接是否松动，密封是否良好，并进行调整。

总结：1.正确安装与连接，避免泄漏和干扰。

2.设置合适的参数，校准和修正。

3.注意流量速度范围，定期维护和检查设备。

4.避免极端温度环境和其他物质的干扰。

5.故障排除要及时进行，修复设备问题或更换部件。

通过以上使用说明，希望能够帮助用户正确使用气体涡轮流量计，并获得准确的气体流量测量。

编号：3201LWGY型涡轮流量传感器使用说明书开封仪表厂2002．12目录1 功能、用途和适用范例围-------------------------------------------------------------------------⑴1.2 功能、用途--------------------------------------------------------------------------------------------⑴1.3 适用范围-----------------------------------------------------------------------------------------------⑴1.4 使用环境条件-----------------------------------------------------------------------------------------⑴1.5 工作条件-----------------------------------------------------------------------------------------------⑴1.6 安全-----------------------------------------------------------------------------------------------------⑴2 产品型式和组成-------------------------------------------------------------------------------------⑴2.1 型式-----------------------------------------------------------------------------------------------------⑵2.2 组成-----------------------------------------------------------------------------------------------------⑵3 结构特征与工作原理-------------------------------------------------------------------------------⑶3.1 结构特征-----------------------------------------------------------------------------------------------⑶3.2 工作原理-----------------------------------------------------------------------------------------------⑶3.3 涡轮放大器原理及接线图--------------------------------------------------------------------------⑸4 基本参数与技术性能-------------------------------------------------------------------------------⑼4.1 执行专业标准-----------------------------------------------------------------------------------------⑼4.2 基本参数与性能指标--------------------------------------------------------------------------------⑼5 安装、使用和调整----------------------------------------------------------------------------------⑽5.1 安装、管路配置--------------------------------------------------------------------------------------⑽5.2 安装尺寸-----------------------------------------------------------------------------------------------⑽5.3 安装、使用条件--------------------------------------------------------------------------------------⑿5.4 使用和调整--------------------------------------------------------------------------------------------⒀6 维修和常见故障排除-------------------------------------------------------------------------------⒁7 运输、贮存-------------------------------------------------------------------------------------------⒁8 开箱及检查-------------------------------------------------------------------------------------------⒂9 附注----------------------------------------------------------------------------------------------------⒂10 订货须知----------------------------------------------------------------------------------------------⒂LWGY型涡轮流量传感器1 功能、用途和适用范围1.1 特点：本产品基于力矩平衡原理，属于速度式流量仪表。

涡轮流量计安装使用说明书1、概述1.1原理及适用范围涡轮流量计是目前国际上主要流量仪表产品之一，广泛用于石油、化工、冶金、供热等部门。

对液体、气体、蒸汽的流量进行检测和计量。

在流体中设置三角柱型漩涡发生体，从漩涡发生体两侧交替地产生有规则的漩涡，这种漩涡称为卡门漩涡，如图1.1所示，漩涡列在漩涡发生体下游非对称地排列。

设漩涡的发生频率为f,被测介质的平均流速为V，漩涡发生体迎流面宽度为d,表体通径为D，即可得到关系式：在漩涡发生体中装入检测探头及相应电路即构成了涡街流量传感器，LUGB-2型涡街流量传感的探头，采用特殊结构及材质，是改进型涡街流量传感器。

1.2特点检测元件不接触流体，可靠性高，介质适应性强元可动部件，耐磨损，结构牢固、简单良好的抗震性能允许工作温度范围宽，-40℃~+350℃测量范围宽，准确度高脉冲信号输出或二线制4~20mA电流信号输出2、基本参数测量介质液体、气体、蒸汽（单相介质或可以认为是单相介质）饱和蒸汽在干度≥85%时，可以认为是单相介质介质温度-40~+350℃介质压力 1.6MPa 2.5MPa 4.0MPa（压力在4.0MPa以上，需特殊定做）准确度 1.0级1.5级量程比1:8~1:30（参比标况下空气）1:8~1:40（参比常温水）流量范围液体0.4~7.0m/s 气体4.0~60.0m/s 蒸汽 5.0~70.0m/s规格DN25 DN40 DN50 DN65 DN80 DN125 DN150 DN200 DN250 DN300 材质1Cr18Ni9Ti雷诺数正常2×104阻力系数Cd≤2.6允许振动加速度LUGB型≤0.2g防护等级IP65防爆等级本安防爆：ExiaIICT2~CT6,隔爆：ExidIICT4环境条件环境温度-40~+55℃（非防爆场所）-20~+55℃（防爆场所）相对湿度≤85%大气压力86~106kpa供电电源非防爆型脉冲型+12VDC 20mA 电流型+24VDC 20mA输出信号频率脉冲信号2~3000Hz 低电平≤1V 高电平≥6V 二线制4~20mA信号（隔离输出）负载≤500Ω。

涡街流量计操作手册1．涡街流量计转换器按键布局图：2．主界面：第一行：瞬时流量，流量单位详细见菜单设置；第二行：累计总量，总量单位详细见菜单设置（在参数菜单中将Tot ClrEn设置为1后，可通过按下进行总量清零）；第三行：棒图和量程百分比，表示当前流量大小占满量程的百分比值；按下后，显示器将切换到登录界面，如下图：3. 登录界面：第一行：瞬时流量，流量单位详细见菜单设置；第二行：密码输入标识符；第三行：密码键入区（默认由五个零组成，第一个零闪烁表示该位数等待输入，按下横向切换输入位置，按下修改数值大小）；仪表密码：04121；密码输入完成后，按下进行确认。

如果密码输入错误，显示器切换回主界面，否则显示器切换到参数修改界面，如下图：4. 参数修改界面：第一行：瞬时流量，流量单位详细见菜单设置；第二行：参数标识符，默认显示PV RngHi（量程上限标识）；第三行：当前参数标识符对应的参数值；各参数标识符的位置，请参照后面的“涡街流量计参数表5.”；各参数标识符的定义，请参照第6节“涡街流量计参数定义”；在工作状态下，横向切换参数标识符；在工作状态下，纵向切换参数标识符；在工作状态下，先按住 不放，再按下 显示器切换回主界面；5．涡街流量计参数表：参数标识符横向切换参数标识符纵向切换参数修改：在工作状态下按下，显示器切换到用户参数设置状态（第三行数值或第二行后半部分字符开始闪烁，表示参数进入可修改或可选择状态，即参数设置状态，如密码设置方式）；在参数设置状态下，横向调整参数输入位置或切换选择项（切换选择项的方式一般用于单位的选择）。

在参数设置状态下，调整所选参数大小或切换选择项；在参数设置状态下，确定并结束当前修改。

显示器切换到工作状态。

6. 涡街流量计参数定义：PV RngHi：量程上限；PV RngLo：量程下限；PVU Ltr/S：流量单位（详细内容请参考后面章节中的“流量单位描述”）；PV Rspns1：阻尼（秒）；PV Cutoff：小信号切除（默认：0，单位：m^3/h）；Anlg Fsd：对应于流量输出上限的电流值；Anlg Zero：对应于流量输出下限的电流值；PVmA Value：当前的电流值；PVmA Fsd：电流输出满度修正（该数值每加减1,电流输出加减0.004~0.005mA）；PVmA Zero：电流输出零点修正(该数值每加减1,电流输出加减0.004~0.005mA)；Pls Fact：单位体积的流量所产生的脉冲个数，默认3.6（该值非零时，仪表按频率进行输出；该值为零时，仪表输出4~20mA电流）；Pls Cutoff：50Hz信号切除（Hz）；Pls Max：输出脉冲频率的上限（Hz）默认2000Hz（Pls Idle 0/1模式有效）；Pls Hz：当前的输出频率（Hz）；Pls Idle：频率输出模式（0/1：仪表运算频率输出（可根据需要通过Pls Fact自定义K系数,与标定K系数无关），3（默认）：传感器频率输出（与标定K系数相关））；Pls Size：输出脉冲的宽度ms（0时为方波，暂不能修改）；TotU Ltr：总量单位，默认“升（Ltr）”（详细内容请参考后面章节中的“总量单位描述”）；Tot ClrEn：总量清零使能（默认：0，如果需要清除总量请将其置1，再按第2节“主界面”介绍进行操作）；Tot PassWd：总量修改密码；Tot FwdLng：总量数值整数部分；Tot FwdFlt：总量数值小数部分；DsU SGU：密度单位（暂未使用）；Densty Set：介质密度（Kg/m^3）；Temper Val：标准状态的温度（默认20℃）；Pres Val：当地大气压强（KPa）默认101.3KPa；Temper Val0：测得温度/设定温度（默认0℃）；Pres Val0：测得压力/设定压力（KPa）默认0KPa；Muco Val：介质黏度大小（暂未使用）；Medium Unt：介质运算模块0（默认）：不补偿，输出工况体积流量，可通过查表修改密度输出质量流量；1：理想气体补偿，输出标况体积流量（如果此时流量单位为M^3/h和总量单位为M^3，则显示为标方NM^3/h和NM^3），可通过查表修改密度输出质量流量；2：天然气补偿，输出标况体积流量（如果此时流量单位为M^3/h和总量单位为M^3，则显示为标方NM^3/h和NM^3），可通过查表修改密度输出质量流量；3：饱和蒸汽补偿，输出质量流量；4：过热蒸汽补偿，输出质量流量；5：热水补偿，输出质量流量；6：液氨补偿，输出质量流量；Alm TripHi：流量报警上限；Alm TripLo：流量报警下限；Alm TrHyst：流量报警回滞空间（%）；Snsr No：表号；Snsr Tag：介质信号放大系数；Snsr Size：口径（mm）；Snsr Pls：实际脉冲输出总数（Pls Idle 0模式有效）；Snsr Fact1：仪表K系数/第0点的仪表K系数；Snsr Fact2：零点漂移（M3/h）（暂不使用，保持其为0）/第0点的被校表频率（默认：0）；Snsr Pnt1：第1点的仪表K系数（默认：0）；Snsr PFt1：第1点的被校表频率（默认：0）；Snsr Pnt2：第2点的仪表K系数（默认：0）；Snsr PFt2：第2点的被校表频率（默认：0）；Snsr Pnt3：第3点的仪表K系数（默认：0）；Snsr PFt3：第3点的被校表频率（默认：0）；Snsr Pnt4：第4点的仪表K系数（默认：0）；Snsr PFt4：第4点的被校表频率（默认：0）；Snsr Pnt5：第5点的仪表K系数（默认：0）；Snsr PFt5：第5点的被校表频率（默认：0）；Test Mode：测试模式使能（置1可模拟一个流量对表进行调校）；Test Flow：测试模式流量大小设置；Test Per：测试模式量程百分比显示；Test Hz：测试模式频率输出显示（Hz）；Test mA：测试模式电流输出显示（mA）；Test Pls：（暂未定义）；Test Alm：（暂未定义）；Disp Res：小数位数（默认3）；Wr Protect：写保护；Header Num：响应报文所需前导符数&请求报文所需前导符数；Dev Code：设备识别号；Copy Ref：仪表参数固化（请在完成所有参数设置操作后，将该参数设置为19，确认后其自动回到0）；V ot baseM：截止幅值；V ot baseP：信号幅值（正端mv）；V ot baseN：信号幅值（负端mv）；V ot medium：选择测量介质（液：1，气：0，蒸汽:0，默认为0）；V ot manu 手动选择滤波器（根据附表1选择）；Reset：仪表复位；DB NetTot：历史总量记录；DB TotClr：总量清零；流量单位描述：1．Ltr/S（升/秒）；2．Ltr/M（升/分）；3．Ltr/H（升/小时）；4．MLtr/D（百万升/天）；5．M^3/S（立方米/秒）；6．M^3/M（立方米/分）；7．M^3/H（立方米/小时）；8．M^3/D（立方米/天）；9．Ft^3/S（立方英尺/秒）；10．Ft^3/M（立方英尺/分）；11．Ft^3/H（立方英尺/小时）；12．Ft^3/D（立方英尺/天）；13．Gal/S（加仑/秒）；14．Gal/M（加仑/分）；15．Gal/H（加仑/小时）；16．Gal/D（加仑/天）；17．MGal/D（百万加仑/天）；18．lGal/S（英加仑/秒）；19．lGal/M（英加仑/分）；20．lGal/H（英加仑/小时）；21．lGal/D（英加仑/天）；22．Bbl/S（桶/秒）；23．Bbl/M（桶/分）；24．Bbl/H（桶/小时）；25．Bbl/D（桶/天）；26．g/S（克/秒）；27．g/M（克/分）；28．g/H（克/小时）；29．kg/S（千克/秒）；30．kg/M（千克/分）；31．kg/H（千克/小时）；32．kg/D（千克/天）；33．MT/M（公吨/分）；34．MT/H（公吨/小时）；35．MT/D（公吨/天）；36．ib/S（磅/秒）；37．ib/M（磅/分）；38．ib/H（磅/小时）；39．ib/D（磅/天）；40．ST/M（短吨/分）；41．ST/H（短吨/小时）；42．ST/D（短吨/天）；43．LT/H（长吨/小时）；44．LT/D（长吨/天）；总量单位描述：1．Ltr（升）；2．hLtr（百升）；3．M^3（立方米）；4．Ln^3（立方英寸）；5．Ft^3（立方英尺）；6．Yd^3（立方码）；7．Gal（加仑）；8．lGal（英加仑）；9．Bbl（桶）；10．BblL（液体桶）；11．Bush（蒲尔式）；12．g（克）；13．kg（千克）；14．MT（公吨）；15．ib（磅）；16．ST（短吨）；17．LT（长吨）；18．US（盎司）；密度单位描述：1．SGU（专用重力单位）；2．g/CM^3（克/立方厘米）；3．kg/M^3（千克/立方米）；4．ib/Gal（磅/加仑）；5．ib/Ft3（磅/立方英尺）；6．g/ML（克/毫升）；7．kg/Ltr（千克/升）；8．g/Ltr（克/升）；9．ib/in3（磅/立方英寸）；10．ST/Yd3（短吨/立方码）；特殊参数设置：默认情况下，如果传感器在测量范围内线性较好，可以只使用传感器系数Snsr Fact1对仪表进行修正。

目录前言 (2)第一篇电磁流量计 (3)一、电磁流量计安装 (3)第二部分开机使用 (5)一、检查电源 (5)二、检查接线 (5)三、检查转换器内部参数 (5)第三部分操作调试 (6)一、各按键功能说明 (6)二、举例说明 (6)三、脉冲功能 (9)四、电磁流量计常用通讯协议类型 (10)第四部分常见故障处理 (11)第二篇压力变送器 (12)第一部分接线和安装 (13)一、接线 (13)二、安装 (13)第二部分开机调试 (14)一、WT3000调试方法 (14)二、MV2000/WT3600调试方法 (14)附录一WT3000表头菜单树 (16)第三篇电磁流量计电极和衬里耐腐蚀材料选择指南 (17)电极和衬里耐腐蚀材料选择指南 (18)第四篇压力变送器耐腐蚀材料选择指南 (27)压力变送器耐腐蚀材料选择指南 (28)1前言为了能更好的让使用者熟悉和掌握公司产品的应用，特编制本手册，如有不足和错误之处，还请海涵和指正。

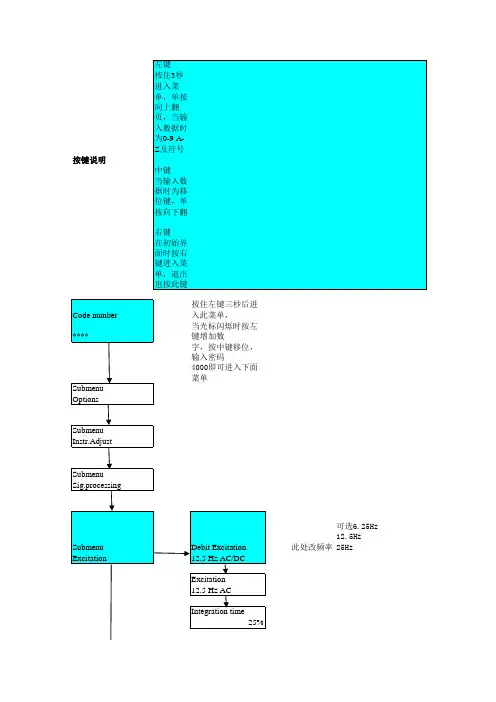

使用流程2第一篇电磁流量计第一部分安装和接线一、电磁流量计安装XE/XEM系列、WT4300系列（一体）和（分体）电磁流量计的安装1.传感器的安装1.1.流量计必须满管测量，安装位置一定要保证流量计满管。

1.2.安装时的前后直管段要求。

a)正常情况下要求是前5D后3D。

经验值是前3D后2D。

管道变径后要求是前5D后2D。

前方装有泵、阀门、二度弯头时，前置直管段10D以上。

当二种介质混合时，建议在流量计的下游处，否则需要考虑二种介质充分混合均匀所需的时间来计算。

流量计进行校准时则需要前10D后5D。

b)管道变径时：α/2 < 8°1.3.电磁流量计的接地电阻< 10Ω。

1.4.流量计不能安装在管道的最高处，因为最高处往往是汽泡凝聚的地方。

1.5.流量计垂直安装时，流体方向应遵循自下往上流，因为从上往下流不能保证满管。

1.6.但凡管道是非金属的，如PVC管道、衬胶管道，玻璃钢管道等等，流量计必须配接地环或接地电极，然后将接地环或接地电极单独接入大地。

涡轮气体流量计安装使用说明书TZ型涡轮流量计是用来进行气体体积流量精确测量的轴流型涡轮表，计量涡轮的转动与气体的流量成正比。

TZ型涡轮表由下列五部分组成：表体/气体整流器/包括涡轮在内的测量组件/磁耦合传动装置/计数器★表体表体的材料为，其两端为连接法兰。

★整流器整流器用来使气体流过涡轮表时处于规则状态以消防扰动对计量的不利影响★测量组件涡轮上有经过精密的加工的叶片，它与一套减速齿轮和轴承一起构成测量组件，支撑涡轮的两个高精度不锈钢永久自润滑轴承保证该组件有很长的使用寿命，涡轮表也可以选用外部润滑油等。

★磁耦合传动装置该装置将处于大气环境中的计数器部分与被测量气体分离开来，并将测量组件的转动传递给计数器。

★计数器计数器面板上标有下列重要信息：——最大工作压力——流量（最小和最大）——生产流水号——本安防爆标志——低频脉冲所对应的气体量和连线1、涡轮表的存放与搬运1.1 存放◇涡轮表应存放于干燥的环境中并应尽可能存放在其原来的包装箱内◇在安装之前不要将法兰两端的保护盖拆除，它们可以防止在表内部受到灰尘或杂物的侵害。

◇保证计数器和计量密封不被损坏。

1.2 搬运◇涡轮表是一种精确气体计量仪表，务必轻拿轻放。

◇计数器绝对不能用来作为吊装钩或手柄；搬运较重的涡轮表时需要使用起重设备，吊装物应放在涡轮表的圆柱体周围并尽量靠近法兰。

2、涡轮表的安装2.1 注意事项◇先取下法兰两端的保护盖◇检查涡轮叶片是否能自由转动◇表体上有箭头标明流体方向，不得反向安装◇焊接时必须将涡轮表拆离管线◇涡轮表所安装的管道不得对其施加任何重力◇进行管道耐压试验时涡轮表不得安装在管道上◇在管道被彻底清扫和干燥后安装涡轮表◇计数器可以转动350°◇涡轮表必须接地2.2 使用过滤器建议将过滤器(可以是临时性的)安装在涡轮表入口前的管道上，但不要过分靠近涡轮表，并应保证过滤器与涡轮表之间的管道清洁。

建议使用200目过滤器。

2.3安装方式◇涡轮表可以水平或垂直安装◇其上流至少应配备一个阀门◇配备旁通——旁通不是必须是——方便安装和维护◇下流阀门的配备——假如下流管路复杂——假如下流压力达到几个——应方便安装使用阀门的使用：所选用的阀门必须适用于管网压力，在中高压管网上，为主阀门安装一个小旁通阀可使主阀易于开启，并能有效地保证涡轮表不受突然开启的高压气流的冲击。

目录一、概述 (2)二、HDLWL-06型液体涡轮流量传感器 (4)三、HDLWL-06型液体涡轮流量变送器 (13)四、HDLWL-06型现场显示涡轮流量计 (15)五、运输、贮存 (24)六、开箱及检查 (25)七、订货须知 (25)八、常见故障和排除 (26)九、HDLWL-06系列涡轮流量计选型手册 (28)~ - 1 - ~HDLWL-06系列涡轮流量仪表一、概述HDLWL-06系列涡轮流量仪表包括HDLWL-06型液体涡轮流量传感器、HDLWL-06型液体涡轮流量变送器和HDLWL-06型现场显示涡轮流量计等,属于速度式流量仪表。

本系列仪表适用于清洁或基本清洁的单项液体的测量，单独或相关设备配套，可用来测量封闭管道中的体积流量或总量。

具有结构简单、轻巧、精确度高、复现性好、反应灵敏、安装维护使用方便等特点，广泛应用于石油、化工、供水、食品、制药及科研试验等行业，是流量计量和节能的理想仪表。

~ - 2 - ~二、HDLWL-06型液体涡轮流量传感器HDLWL-06型液体涡轮流量传感器是HDLWL-06系列涡轮流量仪表中的基本产品,它将管道中液体的流量转换成电脉冲信号、并经过显示仪表或计算机系统处理来完成对管道中液体流量的测量或总量计量。

1结构特征与工作原理1.1结构特征：传感器主要有传感组件、信号检测器和放大器组成，（见图1）。

其轴承系统为硬质合金，提高耐磨性、保证产品精度；其中：放大器分两线制和三线制两处形式。

1.2工作原理~ - 3 - ~当流体流经仪表时，推动表内叶轮旋转，然后通过叶轮与信号检测器之间的磁耦合，将流体的流速转换为电脉冲信号输出，通过放大器放大整形并传输给显示仪表，即达到对流体的体积流量或总量的测量目的。

在一定的流量范围内，脉冲频率f与流经传感器的液体的体积流量Q成正比。

流量方程式为：Q=f/K式中：f—脉冲频率K—传感器的仪表系数【1/L】由“校验单”给出。

2.基本参数及性能标准2.1本传感器执行专业标准（JB/T9246-1999涡轮流量传感器）2.2基本参数及性能批示见表1。
