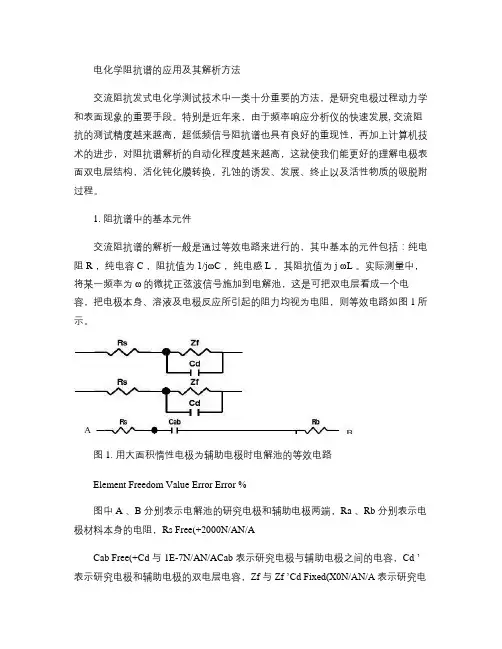

电化学阻抗谱的应用及其解析方法

电化学阻抗谱解析与应用交流阻抗发式电化学测试技术中一类十分重要的方法，是研究电极过程动力学和表面现象的重要手段。

特别是近年来，由于频率响应分析仪的快速发展,交流阻抗的测试精度越来越高，超低频信号阻抗谱也具有良好的重现性，再加上计算机技术的进步，对阻抗谱解析的自动化程度越来越高，这就使我们能更好的理解电极表面双电层结构，活化钝化膜转换，孔蚀的诱发、发展、终止以及活性物质的吸脱附过程。

1. 阻抗谱中的基本元件交流阻抗谱的解析一般是通过等效电路来进行的，其中基本的元件包括：纯电阻R ，纯电容C ，阻抗值为1/j ωC ，纯电感L ，其阻抗值为j ωL 。

实际测量中，将某一频率为ω的微扰正弦波信号施加到电解池，这是可把双电层看成一个电容，把电极本身、溶液及电极反应所引起的阻力均视为电阻，则等效电路如图1所示。

Element Freedom Value Error Error %Rs Free(+)2000N/A N/ACab Free(+)1E-7N/A N/A Cd Fixed(X)0N/A N/A Zf Fixed(X)0N/A N/A Rt Fixed(X)0N/A N/A Cd'Fixed(X)0N/A N/AZf'Fixed(X)0N/A N/ARb Free(+)10000N/A N/A Data File:Circuit Model File:C:\Sai_Demo\ZModels\12861 Dummy Cell.mdl Mode: Run Fitting / All Data Points (1 - 1)Maximum Iterations:100Optimization Iterations:0Type of Fitting: Complex Type of Weighting: Data-Modulus 图1. 用大面积惰性电极为辅助电极时电解池的等效电路图中A 、B 分别表示电解池的研究电极和辅助电极两端，Ra 、Rb 分别表示电极材料本身的电阻，Cab 表示研究电极与辅助电极之间的电容，Cd 与Cd ’表示研究电极和辅助电极的双电层电容，Zf 与Zf ’表示研究电极与辅助电极的交流阻抗。

动力电池电化学阻抗谱—原理、获取方法及应用
动力电池电化学阻抗谱（Electrochemical Impedance Spectroscopy，EIS）是一种非侵入性电化学诊断技术，用于研究电池系统中的电化学反应和界面特性。

其原理基于物质传输和电荷传递过程引起的电压和电流响应之间的关系。

EIS实验通常通过施加一个小幅交流电信号，然后测量系统中产生的电压和电流响应。

根据交流电信号的频率变化和响应的相位和振幅变化，可以计算电池系统中的复阻抗，即找到系统的阻抗谱。

获取电池的阻抗谱可以使用频率扫描方法或电位扫描方法。

频率扫描方法是通过在一定频率范围内施加交流电信号，并测量响应的电压和电流来获取阻抗谱。

电位扫描方法是通过在一定电位范围内施加交流电信号，并测量响应的电压和电流来获取阻抗谱。

动力电池电化学阻抗谱的应用主要包括电池性能评估、电池寿命预测和电池健康状态监测等。

通过分析阻抗谱，可以得到电池内部的反应动力学特性、电解液和电极之间的传输性质、界面的特征和电池系统的状态等信息。

这些信息有助于理解和优化电池材料和结构，提高电池的性能和寿命。

利用电化学阻抗谱技术评估材料电化学性能的方法电化学阻抗谱（EIS）是一种常用的评估材料电化学性能的技术。

它通过测量材料在不同频率下的交流电阻来分析其电化学行为。

本文将介绍EIS技术的原理、应用领域以及一些常见的评估方法。

EIS技术的原理是基于材料在交流电场下的响应。

当交流电场施加到材料表面时，会引起电荷的积累和离子的迁移。

这些现象会导致电流和电压之间的相位差，从而产生电阻和电容。

通过测量这些电阻和电容的变化，可以得到材料的电化学特性。

EIS技术在许多领域都有广泛的应用。

其中一个重要的应用领域是电池材料研究。

电池的性能往往受到电解液、电极材料以及界面反应等因素的影响。

通过使用EIS技术，可以评估电池材料的电化学性能，如电荷传输速率、电极反应速率等，从而提高电池的效率和寿命。

另一个应用领域是腐蚀研究。

金属材料在腐蚀环境中会发生电化学反应，导致金属的腐蚀和损失。

通过使用EIS技术，可以评估材料的腐蚀性能，如腐蚀速率、腐蚀产物的形成等，从而选择合适的防护措施和材料。

除了电池和腐蚀，EIS技术还在其他领域有广泛的应用。

例如，它可以用于评估涂层材料的防护性能，评估传感器的灵敏度和稳定性，以及研究材料的电化学反应机理等。

在使用EIS技术评估材料电化学性能时，有一些常见的方法和参数。

其中一个常用的方法是绘制Nyquist图。

Nyquist图是将电阻和电容的变化表示为复数的图形，通过分析图形的形状和位置可以得到材料的电化学特性。

另一个常用的参数是交流阻抗谱。

交流阻抗谱是将电阻和电容的变化表示为频率的函数，通过分析谱线的形状和位置可以得到材料的电化学特性。

除了这些常见的方法和参数，还有一些新的技术和方法正在不断发展。

例如，多频EIS技术可以同时测量多个频率下的电阻和电容，从而提高测试的准确性和效率。

另外，一些计算方法和模型也被用于分析EIS数据，如等效电路模型和有限元模拟等。

总之，EIS技术是一种评估材料电化学性能的重要工具。

电化学阻抗谱的应用及其解析方法电化学阻抗谱（Electrochemical Impedance Spectroscopy，EIS）是一种广泛应用于电化学领域的非破坏性测试技术，它可以提供许多关于电化学界面以及相关器件性能的信息。

在这篇文章中，我将介绍电化学阻抗谱的应用以及解析方法。

在基础研究领域，电化学阻抗谱可以用来研究电极和电解质界面的反应机理，探究电化学过程的动力学特性。

通过测量不同频率下的阻抗，可以获得电荷传输过程、纯电容效应以及界面化学反应等信息。

例如，研究电极材料以及电解质的交互作用可以帮助优化电池和燃料电池的性能。

在材料研究领域，电化学阻抗谱可以用来评估材料的电化学性能。

通过测量阻抗谱，可以了解材料的电导率、电解质的扩散系数以及界面阻抗等。

这对于开发高效的电极材料、电解质材料以及阻抗体系具有重要意义。

例如，电化学阻抗谱可以用来评估锂离子电池中电极和电解质的性能，从而提高电池的输出功率和循环稳定性。

在工业生产领域，电化学阻抗谱可以用来实时监测和控制电化学过程。

通过测量阻抗谱，可以了解电化学过程的动力学变化，从而优化生产工艺。

例如，电化学阻抗谱可以用来监测腐蚀过程，预测设备的寿命，减少维护成本。

为了解析电化学阻抗谱，通常采用等效电路模型来拟合实验数据。

等效电路模型是由电阻、电容和电感等基本元件组成的电路，用来描述电化学系统的频率响应。

常见的等效电路模型包括R（电阻）和CPE（等效电容和电极电极界面化学组成），以及R（电阻）、C（等效电容）和L（等效电感）的等效电路模型。

通过拟合阻抗谱数据到合适的等效电路模型，可以提取与电化学过程相关的参数，如电阻值、电容值和频率响应等。

除基本的等效电路模型外，还有一些高级的拟合算法用于解析复杂的电化学系统。

例如，非线性最小二乘拟合、贝叶斯网络等。

这些方法可以提高解析电化学阻抗谱的精度和可靠性。

总之，电化学阻抗谱具有广泛的应用前景，在电化学领域的基础研究、材料研究和工业生产中发挥重要作用。

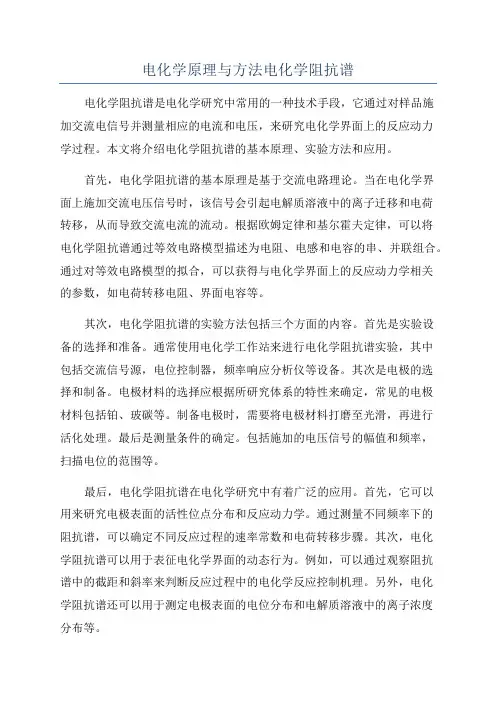

电化学原理与方法电化学阻抗谱电化学阻抗谱是电化学研究中常用的一种技术手段，它通过对样品施加交流电信号并测量相应的电流和电压，来研究电化学界面上的反应动力学过程。

本文将介绍电化学阻抗谱的基本原理、实验方法和应用。

首先，电化学阻抗谱的基本原理是基于交流电路理论。

当在电化学界面上施加交流电压信号时，该信号会引起电解质溶液中的离子迁移和电荷转移，从而导致交流电流的流动。

根据欧姆定律和基尔霍夫定律，可以将电化学阻抗谱通过等效电路模型描述为电阻、电感和电容的串、并联组合。

通过对等效电路模型的拟合，可以获得与电化学界面上的反应动力学相关的参数，如电荷转移电阻、界面电容等。

其次，电化学阻抗谱的实验方法包括三个方面的内容。

首先是实验设备的选择和准备。

通常使用电化学工作站来进行电化学阻抗谱实验，其中包括交流信号源，电位控制器，频率响应分析仪等设备。

其次是电极的选择和制备。

电极材料的选择应根据所研究体系的特性来确定，常见的电极材料包括铂、玻碳等。

制备电极时，需要将电极材料打磨至光滑，再进行活化处理。

最后是测量条件的确定。

包括施加的电压信号的幅值和频率，扫描电位的范围等。

最后，电化学阻抗谱在电化学研究中有着广泛的应用。

首先，它可以用来研究电极表面的活性位点分布和反应动力学。

通过测量不同频率下的阻抗谱，可以确定不同反应过程的速率常数和电荷转移步骤。

其次，电化学阻抗谱可以用于表征电化学界面的动态行为。

例如，可以通过观察阻抗谱中的截距和斜率来判断反应过程中的电化学反应控制机理。

另外，电化学阻抗谱还可以用于测定电极表面的电位分布和电解质溶液中的离子浓度分布等。

总之，电化学阻抗谱是一种非常有用的电化学研究方法，它可以用来研究电化学界面的反应动力学和界面行为。

通过对阻抗谱的测量和分析，可以得到与反应相关的重要参数。

在实验中，需要选择适当的设备和电极，并确定合适的测量条件。

电化学阻抗谱在材料科学、环境科学等领域中有着广泛的应用前景。
