2018年蒸压釜、灭菌柜、高温高压染色机的定期检验

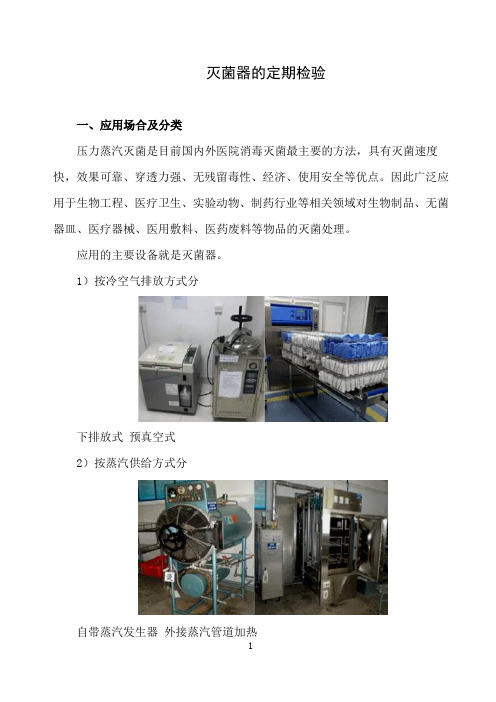

灭菌器的定期检验一、应用场合及分类压力蒸汽灭菌是目前国内外医院消毒灭菌最主要的方法，具有灭菌速度快，效果可靠、穿透力强、无残留毒性、经济、使用安全等优点。

因此广泛应用于生物工程、医疗卫生、实验动物、制药行业等相关领域对生物制品、无菌器皿、医疗器械、医用敷料、医药废料等物品的灭菌处理。

应用的主要设备就是灭菌器。

1）按冷空气排放方式分下排放式预真空式2）按蒸汽供给方式分自带蒸汽发生器外接蒸汽管道加热3）按灭菌器门的数量分单门灭菌器双门灭菌器4）按灭菌器安装位置分立式灭菌器卧式灭菌器台式灭菌器5）按灭菌器夹套设计分不带夹套带夹套6）按灭菌器内腔形状分矩形灭菌器圆筒形灭菌器二、压力蒸汽灭菌器工作原理1）下排气式压力蒸汽灭菌器工作原理利用重力置换原理，使热蒸汽在灭菌器中从上而下，将冷空气由下排气孔排出，排出的冷空气由饱和蒸汽取代，利用蒸汽释放的潜热使物品达到灭菌。

蒸汽流程：先让蒸汽进入夹层，储存高温饱和蒸汽并用其加热灭菌室，再让蒸汽进入灭菌室，把冷空气不断从下排出，而后增压升温保时杀死微生物。

2）预真空压力蒸汽灭菌器灭菌原理利用机械抽真空的方法，使灭菌柜室内形成负压，蒸汽得以迅速穿透到物品内部进行灭菌。

蒸汽压力达0.2MPa，温度达132℃以上，开始灭菌，到达灭菌时间后，抽真空使灭菌物品迅速干燥。

根据一次性或多次抽真空的不同，分为预真空和脉动真空两种，一般后者效果更好。

预真空灭菌：是指在输入灭菌介质之前，先抽出灭菌容器内的空气，再输入灭菌介质，开始灭菌过程。

脉动真空灭菌：是指在输入灭菌介质前，先抽出灭菌容器内的空气，再输入灭菌介质，接着再抽空灭菌容器所有气体。

重复上述循环几次，再开始灭菌过程。

三、灭菌器结构特点及工艺参数卧式双层灭菌器：外层夹套为普通钢制结构，并装有隔热保温层外罩和夹套压力表，内层为耐酸不锈钢制灭菌器室，并装有柜室压力表、压力真空表与温度计、灭菌器同时配有蒸汽进入管道、蒸汽过滤器、蒸汽控制阀、蒸汽压力调节阀和疏水器等。

丹东英硕管桩有限公司蒸压釜专项定期检验方案编制：日期：审核：日期：批准：日期：丹东市特种设备监督检验所蒸压釜专项定期检验方案一、基本情况介绍：丹东英硕管桩有限公司蒸压釜由制造，容器规格φ3200×22×26000mm，筒体材料为16MnR ，厚度为22mm，封头材料为16MnR，厚度为22mm。

容积为212m3，容器工作压力为≤1.5MPa，工作温度为≤200℃，工作介质为饱和蒸汽。

于2011年10月投用至今，本次检验为首次定期检验。

快开端盖式压力容器大多数属于中、低压容器，工作压力一般为0.8~6.4MPa，蒸压釜作为一种快开端盖式压力容器，压力虽不高，但体积大，如发生爆炸威力甚大；比一般的压力容器在操作上要求更严格，发生事故的几率也大的多。

针对此种状况特制订在用蒸压釜类压力容器专项定期检验方案。

二、检验依据：（1）《特种设备安全法》；（2）TSG R0004-2009《固定式压力容器安全技术监察规程》；（3）TSG R7001-2013《压力容器定期检验规则》；（4）GB150-2011《压力容器》；（5）JB/T4730-2005《承压设备无损检测》；（6）丹东市特种设备监督检验所文件DDTJZY18-2012-A-1《固定式压力容器定期检验实施细则》（7）其他相关的技术标准及设计文件。

三、使用单位检验前准备工作：1、应当提供以下资料：1）设计资料，包括设计单位资质证明、设计、安装、使用说明书，设计图样，强度计算书等；2）制造（含现场组焊）资料，包括制造单位资质证明，产品合格证，质量证明书，竣工图等，以及制造监督检验证书；3）压力容器安装竣工文件；4）改造或者重大维修资料，包括施工方案和竣工资料，以及改造、重大维修监督检验证书；5）使用管理资料，包括《使用登记证》和《特种设备使用登记表》，以及运行记录、开停车记录、运行条件变化情况以及运行过程中出现异常情况的记录等；6）检验、检查资料，包括定期检验周期内的年度检查报告和上次的定期检验报告；7）安全附件检验、检定合格报告，包括安全阀、压力表、温度计等；8）安全管理人员及压力容器操作人员资格证。

TSG R7001—2004《压力容器定期检验规则》2004年6月23日发布 2004年9月23日实施国家质量监督检验检疫总局发布TSG R7001—2004《压力容器定期检验规则》第一章总则第一条为了保证在用压力容器定期检验工作的质量，确保压力容器安全运行，防止事故发生，根据《特种设备安全监察条例》、《压力容器安全技术监察规程》(以下简称《容规》)的有关规定，制定本规则。

第二条本规则适用于属于《容规》适用范围的压力容器的年度检查和定期检验。

其中，在用汽车罐车、铁路罐车、罐式集装箱(以下简称罐车)的定期检验，除符合本规则正文的有关要求外，还应当遵照本规则附件一《移动式压力容器定期检验附加要求》的规定。

在用医用氧舱(以下简称医用氧舱)的定期检验应当按本规则附件二《医用氧舱定期检验要求》进行。

第三条年度检查，是指为了确保压力容器在检验周期内的安全而实施的运行过程中的在线检查，每年至少一次。

固定式压力容器的年度检查可以由使用单位的压力容器专业人员进行，也可以由国家质量监督检验检疫总局(以下简称国家质检总局)核准的检验检测机构(以下简称检验机构)持证的压力容器检验人员进行。

第四条压力容器定期检验工作包括全面检验和耐压试验。

(一)全面检验是指压力容器停机时的检验。

全面检验应当由检验机构进行。

其检验周期为：1．安全状况等级为1、2级的，一般每6年一次；2．安全状况等级为3级的，一般3～6年一次；3．安全状况等级为4级的，其检验周期由检验机构确定。

压力容器安全状况等级的评定按本规则第五章进行。

(二)耐压试验是指压力容器全面检验合格后，所进行的超过最高工作压力的液压试验或者气压试验。

每两次全面检验期间内，原则上应当进行一次耐压试验。

当全面检验、耐压试验和年度检查在同一年度进行时，应当依次进行全面检验、耐压试验和年度检查，其中全面检验已经进行的项目，年度检查时不再重复进行。

对无法进行或者无法按期进行全面检验、耐压试验的压力容器，按照《容规》第138条规定执行。

压力容器及特种设备定期检验制度一、前言压力容器及特种设备受到工业生产中高温高压、有毒有害介质、腐蚀等因素的影响，需要定期检验以确定其安全性能。

本文将介绍压力容器及特种设备定期检验制度的相关内容。

二、压力容器及特种设备1、定义压力容器指能在内部压力作用下贮存气体、液体和固体物料的容器，包括蒸汽发生器、压缩空气容器、储氢容器、储氦容器、液化气体容器、热水锅炉、压力贮槽、压力罐等。

特种设备指在工业领域具有特别用途的设备，包括锅炉、压缩机、压缩空气容器、压力管道等。

2、危害由于容器内部介质压力过高，容器在肯定限制下的强度范围内存在着爆炸不安全，一旦发生爆炸，容器及其四周场地就会造成生命伤亡、财产损失等严重后果。

三、定期检验的紧要性1、防止事故的发生由于压力容器及特种设备使用环境及负荷状态的多而杂性，以及使用寿命的限制，定期检验可以适时发觉可能的潜在缺陷，除去事故隐患，保障设备安全稳定运行。

2、降低维护费用定期检验有助于提前发觉设备问题，避开设备损坏等问题。

定期检验可以削减因设备失效或损坏而导致的损失，节省能源，降低设备的维护费用。

四、定期检验制度1、定期检验周期依据不同设备类型和使用场所，定期检验周期有所不同。

对于压力容器，依照使用年限进行定期检验，特种设备则依据下列情况确定定期检验周期：(1)锅炉：依照年限或使用情形；(2)压缩机：依照使用年限或运转时间；(3)压力管道：依照工作环境和条件，订立相应的规定。

2、检验项目(1)外观检查，检查设备的外观是否有明显裂纹、变形、熔白、气泡、腐蚀、泄漏等缺陷；(2)测量尺寸精度，检查设备尺寸是否符合设计要求；(3)液位检查，检查设备内的液位高度是否正常；(4)压力测试，检查设备的额定压力是否合理；(5)检查设备的电气连接和电力系统是否正常；(6)润滑油、冷却剂、液压油、暖气水的清洁和更换；(7)特别是对于机械运转的设备如：锅炉、压缩机、压缩空气容器等，需要进行磨损和疲乏测试，检查设备是否存在磨损或损坏。

蒸压釜全面检验方案基本情况介绍：xxxx龙晟新型建材有限公司蒸压釜由四川石油化工机械厂制造，容器规格φ1650×14×25000mm，筒体材料为20g ，厚度为14mm，封头材料为20g，厚度为16mm。

容积为54.7m3，容器工作压力为≤1.16Mpa，工作温度为≤190℃，工作介质为饱和蒸汽、硅酸盐砖。

于2002年5月投用至今。

快开端盖压力容器大多数属于中、低压容器。

工作压力一般为0.8~6.4M Pa蒸压釜作为一种快开端盖压力容器，压力虽不高，但体积大，如发生爆炸威力甚大；比一般的压力容器在操作上要求更严格，发生事故的几率也大的多。

通过几年的检验，此次检验方案本人认为主要从以下几个部分进行重点检验。

引用标准：《特种设备安全监察条例》《固定式压力容器安全技术监察规程》《压力容器定期检验规则》《承压设备无损检测》检验项目：一、检验前准备：1.影响检验的附属部件或者其他物体，按检验要求进行清理或者拆除；2.容器两端外部需搭设脚手架等设施必须安全牢固（对离地面3m以上的脚手架设置安全护栏）；3.需要进行检验的内外表面，特别是釜体底部易腐蚀部位和可能产生裂纹性缺陷的齿合齿根等部位，必须彻底清理干净，母材表面应当露出金属本体，进行磁粉表面露出金属光泽；4.内部介质必须排放、清理干净，用盲板隔断蒸汽的来源。

禁止用关闭阀门代替盲板隔断；5.使用单位应当配备通风、安全救护等设施；6.切断与压力容器有关的电源，设置明显的安全标志；检验照明用电不超过24V，引入压力容器内的电缆应当绝缘良好，接地可靠；7.检验时，应当有专人监护，并且有可靠的联络措施；周围设置检验警示标志，与检验无关人员不得入内，防止意外事故发生。

二、原始资料审查重点审查年度检查报告和使用单位的日常运行记录、开停车记录、操作条件变化情况以及运行中出现异常情况的记录等；三、安全连锁装置及内外表面检验1.支座由于蒸汽的加热，蒸压釜产生垂直和水平方向的伸长，垂直方向上 (由釜底部与顶部的温差而产生)的伸长可达50mm以内，所以检验整个釜体由于热胀冷缩造成的变形和釜体的直线度。

浅谈蒸压釜定期检验的检验要点蒸压釜是一种常见压力容器，使用周期内受力复杂，检验困难大。

本文从蒸压釜的结构和受力特点着手，分析了蒸压釜易产生缺陷的部位，总结了蒸压釜的定期检验方法。

标签：蒸压釜；定期检验；缺陷一、检验项目蒸压釜的定期检验应以宏观检验、容器及接管壁厚测定、表面缺陷检测和安全附件检验为主，必要时应增加埋藏缺陷检测、耐压试验等项目。

本文重点介绍蒸压釜定期检验过程中与其他压力容器区别较大的宏观检验、表面缺陷检测、安全附件检验部分，其他部分可参考《固容规》的规定。

二、宏观检验蒸压釜的宏观检验主要是目视的方法检验蒸压釜的结构、几何尺寸、内外表面状况以及蒸压釜的隔热层等。

具体一般包括以下内容：1）结构检验。

结构检验除按照《固容规》进行检验外，首次检验还应重点检查以下部位：（1）受压元件上钩装吊卡和拉筋板是否去除，与釜体母材焊接处是否存在损伤；（2）釜齿的结构（整体锻、铸或钢板拼焊），釜盖法兰与封头，釜端法兰与筒体的连接型式，有无采用角焊连接，釜端处是否存在搭接突变等不合理结构；（3）釜内导气管是否在釜体两侧均匀布置；（4）现场组焊的蒸压釜相邻筒节的纵向焊接接头距离是否符合设计要求；（5）冷凝水排放接口；（6）釜内钢轨与釜体的连接方式（不宜采用焊接），是否有轴向窜动；（7）手摇减速器的安装应保证出轴小齿轮与釜盖的齿板啮合正常，转动灵活轻便。

2）几何尺寸检验。

几何尺寸检验除检验蒸压釜同一断面上最大内径与最小内径之差，焊缝的咬边、错变量、棱角度外，还应检查以下项目：（1）釜盖法兰牙齿接触面、釜体法兰牙齿接触面的齿根圆角半径是否符合设计要求；（2）釜体同一断面处二轨顶面的高度差、轨距偏差是否符合设计要求；（3）釜体底部60°范围内表面的焊缝余高是否符合设计要求。

3）外观检验。

外观检验除按照《固容规》进行检验外，还应重点检查下列内容：（1）釜顶、釜底两轨间腐蚀情况，对位于釜内下半部的焊缝及其两侧100mm 范围重点检查裂纹，变形等缺陷；（2）釜内轨道托座及两侧进汽支吊架与釜体母材焊接处是否出现撕裂现象；（3）釜内是否存在因进釜撞击、釜车道轨、模板不正而造成的釜体碰伤、刮伤等缺陷；借助放大镜检查各釜牙是否存在挤伤与根部裂纹；（4）釜体法兰牙齿等机械加工表面是否涂防锈油脂；（5）排水及冷凝水排放装置是否正常，排水花帽及排水管线是否正常；（6）釜外壁保温层有否脱落，有无蒸气泄漏痕迹，基础有否不均匀下沉，釜体有无弯曲变形；（7）釜盖悬挂装置、手摇减速器是否动作灵活，所有紧固件有无松动等；（8）摆动装置立轴的垂直度，悬臂梁是否能停止在回转范围内的任意位置；（9）滚动支座是否灵活，基础有无下沉，地基是否混凝土浇筑，混泥土支座位置和数量是否与釜体支座相对应，检查活动支座的支座架与地脚螺栓的地板间的滚柱；（10）釜下托辊是否存在斜辊、胀伸受阻、辊架损坏或悬空等不正常状况；（11）密封装置，密封槽是否清洗干净，槽内是否有毛刺、污垢、铁屑和任何杂物，密封圈外观是否存在裂缝和其他缺陷。

压力蒸汽灭菌器定期校验管理制度
1、灭菌器在操作中，应经常观察压力表、安全阀、水位装置等情况，切忌工作时离开。

2、每次加热前必须检查水位指示仪，应加足水后工作。

如发现指示灯失灵应及时修理，在消毒中发现水位接近最低水位时应补足水后重新工作。

3、电热型灭菌器接点应经常予以拧紧,以防松动造成过热并应确切接地保证安全.凡电源压力低于300伏时不能加热，应避免过低电峰使用。

4、安全阀每周应提拉1—2次，以保持其灵活性。

5、门垫圈遇老化和残损漏气时，应及时更换。

6、灭菌器夹层压力表指针回“0”时，才能开门。

灭菌结束开门时应随门向右移转，防止溶液等烫伤.
7、灭菌器应在完整的情况下进行操作，并由专人维护确保运行正常，避免事故发生.
8、灭菌器应设立操作规程，以备查阅和遵守.
9、压力容器的检验周期按国家有关规定执行，压力容器所配备的安全装置，如安全阀等每年至少检定、检验一次，并定期进行疏通、排放工作，以保证其灵敏可靠，压力表每半年检定、检验一次。

安全附件的检定、校验范围要严格控制在规定指标之内。

10、压力容器的操作人员必须经过培训考试合格后发给安全作业证方可上岗操作。

11、每周一次进行灭菌器保养，保持清洁。

压力容器及特种设备定期检验制度
压力容器及特种设备的定期检验制度是指根据国家相关法律法规和技术标准，对压力容器及特种设备进行定期的检验和检测。

其目的是确保压力容器及特种设备的安全运行，预防事故发生。

根据相关法规，不同类型的压力容器及特种设备有不同的定期检验周期和检验内容。

一般包括以下几个方面：
1. 外观检查：对压力容器及特种设备的外观进行检查，包括检查是否有明显的变形、裂纹、腐蚀等缺陷。

2. 焊接接头检查：对压力容器及特种设备的焊接接头进行检查，包括检查焊缝的质量、焊缝是否存在裂纹等。

3. 材料性能检查：对压力容器及特种设备所使用的材料进行化学成分分析、金相检查等检测。

4. 内部检查：对压力容器的内部进行检查，包括检查是否有腐蚀、沉积、积水等情况，并进行清洗和修复。

5. 试验和测量：进行压力试验、泄漏试验、安全阀和安全附件的调试及功能验证。

根据不同类型和规模的压力容器及特种设备，定期检验可以有不同的频率，一般可以分为年检、半年检和季度检等。

定期检验制度的落实需要相关部门和企业共同参与，包括国家质检部门、安全监管部门、企业单位等，按照法定程序进行检验，并及时整改和修复存在的问题。

第 1 页共 1 页。

蒸压釜定期检验重点与防腐措施发布时间：2022-01-04T07:27:19.342Z 来源：《中国科技人才》2021年第24期作者：罗文斌刘晋阁邵瑞赵家旭王永乐[导读] 蒸压釜又称蒸养釜、压蒸釜，有两大特点：体积大和重量大。

蒸压釜用途十分广泛，大量应用于符合目前要求的新型建筑材料的蒸压养护。

由于其结构的特殊性，间歇式工作特点，对蒸压釜的检验重点有必要进行讨论，这对于企业的安全使用和经济效益有积极意义。

罗文斌刘晋阁邵瑞赵家旭王永乐陕西省石化压力容器检验站陕西西安 710000摘要：蒸压釜又称蒸养釜、压蒸釜，有两大特点：体积大和重量大。

蒸压釜用途十分广泛，大量应用于符合目前要求的新型建筑材料的蒸压养护。

由于其结构的特殊性，间歇式工作特点，对蒸压釜的检验重点有必要进行讨论，这对于企业的安全使用和经济效益有积极意义。

关键词：压力容器；定期检验；碱腐蚀1.概述因蒸压釜快开门结构具有特殊性，该结构的压力容器我国至今无统一的设计规范标准，目前均是套用国外结构，且型式多、乱，所以问题较多，釜内工作介质主要为饱和蒸汽，工作压力虽然不高，但由于容积大，一旦发生事故，释放的能量较大，造成严重后果【1】。

故有必要对蒸压釜的定期检验重点进行讨论，对预防此类压力容器事故的发生具有重要意义。

2.蒸压釜概况2.1蒸压釜的结构在2021年7月笔者对陕西省某新型建材公司的8台蒸压釜进行了定期检验，蒸压釜的主体部分主要由釜体装置、釜盖装置、安全联锁装置、安全附件、支座、保温层、密封装置、管道阀门仪表等组成，蒸压釜外形图和结构示意图如图1和图2所示【2】。

图 2蒸压釜结构图2.2性能参数该批蒸压釜设计使用年限为10年，于2013年5月投入使用，材质是Q345R，设计压力1.6MPa，设计温度203℃，实际使用压力1.2MPa，实际使用温度190℃，筒体设计厚度18mm，腐蚀裕量4mm，此次为第2 次定期检验，未进行年度检查。

3.检验前的准备和检验项目根据TSG R7001-2016《压力容器定期检验规则》【3】(以下简称《固容规》)，以及现场的情况，检验前的准备和检验项目如下：3.1定期检验前的准备工作①检验方案：定期检验前，根据使用单位填写的设备报检信息、与设备管理人员沟通了解的设备使用情况(必要时进行现场确认设备使用情况)，确定设备使用过程中的损伤和失效模式，提出本次检验的项目及重点检验部位、检验方法，制定相应方案。

蒸压釜、灭菌柜、高温高压染色机的定期检验测试题及答案一、单选题【本题型共23道题】1.对灭菌器进行表面无损检测，不属于应重点关注的应力集中部位的是（）。

A．筒体法兰B．门盖边缘C．接管角焊缝D．小车进出筒体部位正确答案：[D]2.以下不属于灭菌器的主要损伤模式的是（）。

A．应力腐蚀B．石墨化C．大气腐蚀D．疲劳损伤正确答案：[B]3.对高温高压染色机进行射线检测时，不需要重点检验的是（）。

A．使用中出现焊接接头泄漏的部位或补焊部位B．检验中发现表面裂纹部位C．接管角焊缝部位D．错边量和棱角度超过制造标准的部位正确答案：[C]4.以下压力容器中，一般具有快开门安全联锁装置的是（）。

A．硫化罐B．空气储罐C．丙烯球罐D．加氢反应器正确答案：[A]5.以下不属于高温高压染色机的主要组成部分的是（）。

A．染缸B．热交换器C．烘缸D．过滤器正确答案：[C]6.某医院一台卧式矩形压力蒸汽灭菌柜，主要用于生产生理盐水（NaCl）的高压灭菌，具体参数如下：请问若需对该台容器的安全阀确定整定压力，以下（）最为合适。

A．0.145B．0.15C．0.135D．0.14正确答案：[B]7.一台蒸压釜材质为Q345R，当需对筒体内表面环焊缝进行表面裂纹检测时，优先选用（）方法。

A．磁粉检测B．渗透检测C．涡流检测D．导波检测正确答案：[A]8.某医院一台卧式矩形压力蒸汽灭菌柜，主要用于生产生理盐水（NaCl）的高压灭菌，具体参数如下：请问该台容器在首检时，内筒筒体最易产生（）缺陷。

A．凹坑B．应力腐蚀裂纹C．机械损伤D．未熔合正确答案：[B]9.以下（）不属于产生晶间腐蚀的敏感温度。

A．360℃B．460℃C．560℃D．660℃正确答案：[A]10.蒸压釜产生的应力腐蚀一般是（）形式。

A．氯离子应力腐蚀B．碱应力腐蚀C．硝酸盐应力腐蚀D．高温水应力腐蚀正确答案：[B]11.以下选项中不属于蒸压釜常见损伤机理的是（）。
