MWD无线随钻测斜仪资料(北京深度科技)

MWI无线随钻测斜仪一、作用及功能美国SPERRY-SU公司生产的定向MWD随钻测量仪器（简称“ DWD ）,DWD无线随钻测斜仪就是在有线随钻测斜仪的基础上发展起来的一种新型的随钻测量仪器。

它与有线随钻测斜仪的主要区别在于井下测量数据的传输方式不同, 普遍用于高难度定向井的井眼轨迹测量施工, 特别适用于大斜度井与水平井中, 配合导向动力钻具组成导向钻井系统，以及海洋石油钻井，目前使用的MWDE线随钻测斜仪主要有三种传输方法:1、连续波方法：连续发生器的的转子在泥浆的作用下产生正弦或余弦压力波, 由井下探管编码的测量数据通过调制器系统控制的定子相对于转子的角位移使这种正弦或余弦压力波在时间上出现相位移, 在地面连续地检测这些相位移的变化,并通过译码转换成不同的测量数据。

2、正脉冲方法：泥浆正脉冲发生器的针阀与小孔的相对位置能够改变泥浆流道在此的截面积, 从而引起钻柱内部的泥浆压力的升高, 针阀的运动就是由探管编码的测量数据通过调制器控制电路来实现。

在地面通过连续地检测立管压力的变化, 并通过译码转换成不同的测量数据。

3、负脉冲方法：泥浆负脉冲发生器需要组装在专用的无磁钻铤中使用, 开启泥浆负脉冲发生器的泄流阀, 可使钻柱内的泥浆经泄流阀与无磁钻铤上的泄流孔流到井眼环空, 从而引起钻柱内部的泥浆压力降低, 泄流阀的动作就是由探管编码的测量数据通过调制器控制电路来实现。

在地面通过连续地检测立管压力的变化, 并通过译码转换成不同的测量数据。

二、主要组成部分及功能DWD无线随钻测量仪器就是由地面部分(MPSR计算机、TI?终端、波形记录仪、防爆箱、DDU司钻阅读器、泥浆压力传感器、泵冲传感器)、井下部分(MEP探管、下井外筒总成、脉冲发生器与涡轮发电机总成、无磁短节)及辅助工具、设备组成。

(1)M PSR计算机与磁卡软件包MPSF计算机就是DWD随钻测量仪器的地面数据处理设备，它接受来自泥浆压力传感器的测量信息, 进行数据的处理、储存、显示、输出。

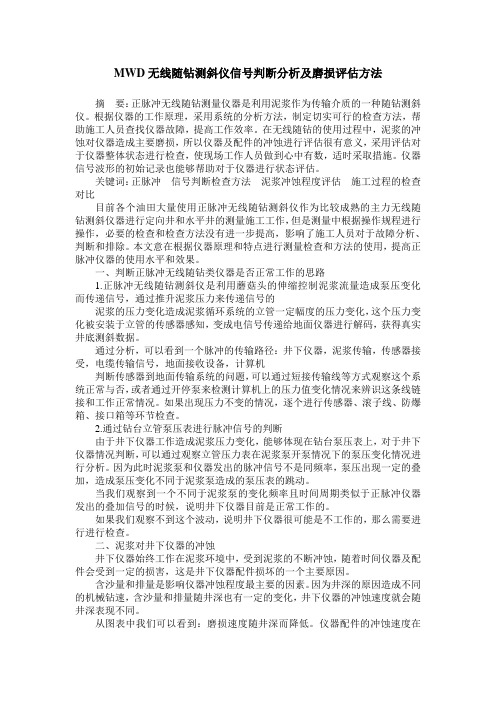

MWD无线随钻测斜仪信号判断分析及磨损评估方法摘要：正脉冲无线随钻测量仪器是利用泥浆作为传输介质的一种随钻测斜仪。

根据仪器的工作原理，采用系统的分析方法，制定切实可行的检查方法，帮助施工人员查找仪器故障，提高工作效率。

在无线随钻的使用过程中，泥浆的冲蚀对仪器造成主要磨损，所以仪器及配件的冲蚀进行评估很有意义，采用评估对于仪器整体状态进行检查，使现场工作人员做到心中有数，适时采取措施。

仪器信号波形的初始记录也能够帮助对于仪器进行状态评估。

关键词：正脉冲信号判断检查方法泥浆冲蚀程度评估施工过程的检查对比目前各个油田大量使用正脉冲无线随钻测斜仪作为比较成熟的主力无线随钻测斜仪器进行定向井和水平井的测量施工工作，但是测量中根据操作规程进行操作，必要的检查和检查方法没有进一步提高，影响了施工人员对于故障分析、判断和排除。

本文意在根据仪器原理和特点进行测量检查和方法的使用，提高正脉冲仪器的使用水平和效果。

一、判断正脉冲无线随钻类仪器是否正常工作的思路1.正脉冲无线随钻测斜仪是利用蘑菇头的伸缩控制泥浆流量造成泵压变化而传递信号，通过推升泥浆压力来传递信号的泥浆的压力变化造成泥浆循环系统的立管一定幅度的压力变化，这个压力变化被安装于立管的传感器感知，变成电信号传递给地面仪器进行解码，获得真实井底测斜数据。

通过分析，可以看到一个脉冲的传输路径：井下仪器，泥浆传输，传感器接受，电缆传输信号，地面接收设备，计算机判断传感器到地面传输系统的问题，可以通过短接传输线等方式观察这个系统正常与否，或者通过开停泵来检测计算机上的压力值变化情况来辨识这条线链接和工作正常情况。

如果出现压力不变的情况，逐个进行传感器、滚子线、防爆箱、接口箱等环节检查。

2.通过钻台立管泵压表进行脉冲信号的判断由于井下仪器工作造成泥浆压力变化，能够体现在钻台泵压表上，对于井下仪器情况判断，可以通过观察立管压力表在泥浆泵开泵情况下的泵压变化情况进行分析。

中文 |English首页企业介绍企业文化产品中心企业资质联系我们企业招聘产品详细说明首页-产品中心--CGMWD无线随钻测量系统产品：CGMWD无线随钻测量系统1 概述MWD是英文The Measurement While Drilling的缩写，是一项在钻井过程中进行井下测量及实现无线传输的技术，它利用钻柱中的泥浆脉冲将测量数据传输到地面。

CGMWD无线随钻测量系统是与CGDS系列地质导向钻井系统配套的MWD仪器，能满足钻井工程各种形式、类型的定向测量及水平井测量。

该系统的数据传输是基于正脉冲泥浆脉冲压力波技术，将数据传输到地面，用MWD地面处理系统，实现实时处理、解码，计算测量数据，来提供钻井的工程资料。

CGMWD无线随钻测量系统仪器串由定向测量短节(测量部分)、电池筒短节(电源部分)、正脉冲发生器和驱动器短节(信号传输部分)组成。

测量短节实时测量钻井工程参数(井斜、方位、工具面、井温等)，对测量的参数进行脉冲数据编码，由驱动器短节控制脉冲发生器电磁阀的关闭和打开，使脉冲发生器的主阀动作，从而控制钻杆内泥浆流量的变化，使得在钻杆内产生泥浆压力正脉冲信号供地面仪器接收，实现泥浆压力脉冲数据串的传输。

该系统的主要特点有：结构简单，仪器短节之间采用旋转接插件连接，通用短节接口，可使定向测量短节与电池筒短节互换；仪器系统采用开放式数据总线方式，易于升级；仪器采用模块化结构，便于组装、测试及维修；仪器现场安装测试简单；下井仪器自动控制仪器工作状态检查，自动切换节能模式；正脉冲发生器工作效率高、功耗低；正脉冲发生器传输速率高。

2 结构特征与工作原理CGMWD系统主要由下井仪器、地面仪器和CGMWD系统软件等组成。

下井仪器包括：正脉冲发生器，驱动器短节，电池筒短节，定向测量短节。

见图1。

地面仪器系统包括：数据采集箱，司钻显示器，工业控制计算机，立管压力传感器，泵冲传感器(选配件)，配套电缆及电缆辊，打印机(选配件)。

MWD无线随钻测量仪操作规程1 主题内容与适用范围本标准规定了SPERRY-SUN MWD无线随钻测斜仪上井前的准备与检查、吊装与运输、设备安装、浅层测试、测量施工、仪器回收、维护保养、存放等内容。

本标准其他类型无线随钻测斜仪亦可参照使用。

2 上井前的准备与检查2.1传感器配备仪器传感器,做到双配置,工作性能可靠，见附录。

2.2配件及工具配备仪器配件双配置,工具配备齐全,灵活好用，见附录。

2.3 设备配备仪器设备双配置,符合施工要求,见附录。

2.4 工作间2.4.1 接入电源为210-230Vac， 60±5 Hz 的交流电。

2.4.2 室内供电线路完好,排气扇与逃生门性能可靠。

2.4.3 稳压电源和UPS工作正常，变压电源输出110 Vac。

2.4.4 空调、电热器工作正常。

2.5 仪器总成2.5.1下井探管MWD的探管外观无损伤、变形，两端螺纹无损伤并带保护帽，地面通电检查工作正常;短外筒与保护筒无过度冲蚀，无弯曲变形，两端螺纹无损伤，配有保护帽，扶正器外径与所用无磁钻铤内径匹配。

2.5.2脉冲发生器MWD脉冲发生器本体外观无损坏变形,丝扣无损坏,接线端子清洁完好,橡胶体完好无漏油现象,蘑菇头伸缩正常,测试电阻值在规定范围内(见附录).2.5.3脉冲发生器短节MWD悬挂短节本体完好,两端丝扣与端面无磨损,配有保护帽;内键完好,内孔清洁,无冲蚀，探伤合格。

2.5.4 地面操作系统MWD:司钻阅读器及压力传感器与地面仪器连接,PCDWD软件运行正常,连接正常,连接上探管,做流体模拟,显示正常。

3吊装与运输3.1吊装前将探管、计算机、接口箱应放在厂家配备专用运输箱内, 脉冲发生器与探管隔离放置，以免磁化传感器元件,精密配件用棉布或吹塑泡沫包装隔离。

操作室内可移动物件，要绑扎牢固,达到吊装与运输的要求。

3.2吊装要避开三线（高压线、低压线、通讯线）, 绳套与仪器房、井下仪器串之间固定牢固后，进行作业，专人指挥,操作平稳。

无线随钻MWD浅层井应用及故障处理无线随钻MWD（Measurement While Drilling）是一种测量钻井参数的技术，可帮助操作人员了解井下地层情况、钻头状态和井壁稳定情况。

其测量数据可实时传输到地面，使操作人员在钻探过程中能够及时做出调整，从而提高钻井效率和安全性。

在浅层井中，无线随钻MWD的应用十分广泛。

由于浅层井深度较浅，难以采用传统的井下测量设备。

因此，无线随钻MWD能够有效地提高浅层井中的钻井效率和监测井下情况。

然而，无线随钻MWD在应用中备受挑战，例如数据传输中断、设备故障和信号干扰等问题都可能发生。

以下是一些常见的故障处理方法：1. 数据传输中断数据传输中断是无线随钻MWD常见的故障之一。

这可能是由地表设备接收信号弱、井下设备储存空间不足、传输协议不兼容或其他原因引起的。

为了解决该问题，需要检查和排除所有可能的原因，并进行相应的调整。

2. 设备故障设备故障也是无线随钻MWD常见的故障之一，此时需要更换故障设备或对其进行维修。

操作人员应定期检查设备，并在发现任何故障时及时进行修理。

3. 信号干扰信号干扰可能来自地表设备、井下设备、地质情况或其他无线信号源。

为了减少信号干扰，应在地面和井下两个端口设置干扰抑制装置，并避免在附近同时发射其他无线信号。

总之，无线随钻MWD是一种非常实用的钻井测量技术，可以有效地提高浅层井的钻井效率和安全性。

然而，在应用中还面临一些技术挑战和设备故障，需要及时解决。

因此，操作人员应该定期检查设备、排除故障，并注意对环境中的干扰进行抑制。

技术方案项目名称：MW无线随钻测量仪器购置项目项目负责人：主管领导：签订时间：2013 年月日西部钻探定向井技术服务公司仪器型号：下座键式MWD无线随钻测量仪器。

仪器数量：4 套。

单套仪器具体要求如下：一、MWD无线随钻仪器组成及技术指标1、仪器组成:2、仪器主要参数：该测量系统能够对定向井、水平井进行随钻检测，可以测量井斜角、方位角、工具面角、温度、地磁场参数等，并泥浆脉冲进行数据传输。

2.1、仪器工作环境条件(1)井下仪器工作温度：0〜125 C。

(2)工作压力：大于100MPa(3)地面其余工作温度、储存温度：自然气候条件。

(4)泥浆体系：油基、水基等常规泥浆体系。

(5)含沙量：w 1.5%.(6)地面电源：220V,频率50- 60H N2 .2 、仪器技术参数( 1 )外型尺寸探管外径：小于48mm( 2)性能参数A 井斜角测量范围/精度：0-180°/±0.1 °B 方位角测量范围/精度：0-360°/±1°C 工具面角测量范围/精度：0-360°/±1°D工作温度：-30 °〜125CE探管最高工作温度：125CF 脉冲方式：泥浆正脉冲G 下座键方式，带防脱键装置，同时可以打捞H 仪器必须适应垂深3000 米以上的定向井水平井作业I 电池工作时间200 小时以上二、技术要求1 )可以在现场针对井下仪器、探管等关键设备，进行完整的地面功能测试。

2)探管、地面数据处理系统、电子设备等精密元器件，配备专用运输箱，满足在沙漠、山地等恶劣路况下的运输过程中抗震动、抗冲击要求。

3)操作系统和操作软件齐备，并可在通用计算机上安装使用。

4）供方为需方提供的设备仪器及所有配套设备和工具必须是全的、未使用过的、能够在规定技术参数下正常工作的仪器。

长期持续提供系统要求的所有配件，国内24小时内供货，并免费提供操作软件升级版本。

MWD无线随钻测斜仪信号判断分析及处理方法作者：韩文科摘要: MWD是定向井井眼轨迹控制中一种常用的测量仪器，主要用于测量井斜角、方位角、工具面角等参数。

当MWD在井下工作出现异常时，能否迅速判断和处理，避免因仪器故障造成停工，影响钻井正常施工，是每一个现场测量工程师都必须慎重对待的现场问题。

本文重点介绍了该类型仪器在现场使用中所遇到的常见故障,并进行了分析,同时提出了相应的处理方法，可为现场测量工程师提供一定的指导作用。

关键词: MWD 常见故障分析处理一、MWD无线随钻仪器无信号分析处理方法仪器在井下正常工作时，泵压表约有1兆帕左右规律性压力变化，通过观察泵压表的变化，我们可以判断井下仪器是否工作正常。

仪器无信号时注意观察泵压表的变化，有以下两种可能出现的情况。

1、第一种情况：泵压表有规律性的压力脉冲，但在计算机的屏幕和司显上无数据更新和波形显示，凭经验可以判断井下仪器在工作，问题出在地面设备（电脑、专用数据处理仪、90米电缆盘、司显、压力传感器），用排除法排查地面设备，更换有问题的设备。

2、第二种情况：泵压表无信号特征，计算机屏幕的波形显示区拉直线，几种可能情况：1) 脱键：起到直井段，上下活动钻具，开转盘甩钻具，溜钻急停尝试重新座键，但不可过度操作。

仪器下放速度过快，或急刹急停，易导致仪器脱键，要求井队司钻注意操作。

2) 砂卡：反复停开泵，或摘掉一个凡尔循环，人为造成泥浆泵上水不好。

3) 井下仪器本身故障：起钻检查仪器。

二、以下列举一些实际工作中所遇到的问题及处理方法1、现象：在停泵状态下，观察到计算机屏幕上的柱状压力显示区出现压力值波动。

例如：在3～5Mpa上下规律性波动，开始正常定向时会与正常的脉冲信号叠加，导致不能解码，且通过标定压力传感器无法克服。

分析:钻井设备更新有电驱替代柴油机的趋势，例如：电动转盘，液压钳，顶驱等。

交变干扰信号在计算机屏幕上的出现，说明电机存在电磁外泄。

解决：压力传感器内装有抗干扰的滤波电容，施工现场一旦出现交变干扰，只能从干扰源着手。

无线随钻MWD浅层井应用及故障处理无线随钻（MWD）技术是一种在钻井作业中用于测量和传输地层数据的技术。

它使用传感器和测量工具来测量井深、方位、倾角、温度和压力等参数，并将数据通过无线方式传输到地面上的接收系统。

MWD技术在浅层井中具有广泛的应用，它可以提供实时的井下数据，帮助工程师和操作人员更好地了解井内情况，并做出相应的调整和决策。

浅层井通常是指井深较浅的石油或天然气井。

由于井深相对较浅，对井的测量和控制要求相对较低，因此MWD技术是一个非常适合浅层井应用的工具。

MWD技术可以提供实时的方位和倾角数据，帮助工程师和操作人员准确地定位井眼，并控制钻井过程。

MWD技术还可以测量井下温度和压力等参数，帮助工程师和操作人员更好地了解井内条件，以确保钻井过程的安全和高效。

由于浅层井通常有较高的含水量和高压力差等特点，MWD技术在浅层井中也可能遇到一些故障和挑战。

下面是一些常见的故障和对应的处理方法：1. 信号干扰：在浅层井中，由于大量的水和金属杂质等原因，MWD信号可能会受到干扰。

处理方法包括增加信号功率、优化信号传输方式、使用抗干扰的传感器和增加防护措施等。

2. 电池寿命：由于浅层井通常需要较长的钻井时间，MWD设备的电池寿命可能成为一个问题。

解决方法包括使用更大容量的电池、优化电池管理方法和增加充电设备等。

3. 传感器故障：在高压力和高含水量的环境下，传感器可能受到损坏或故障。

解决方法包括使用高耐压和防水的传感器、增加传感器的保护措施和定期检修和更换传感器等。

4. 通信故障：在浅层井中，无线通信可能会受到信号受阻或干扰的影响。

解决方法包括选择合适的通信频率、优化信号传输方式、增加通信设备和设施等。

5. 数据传输延迟：由于浅层井中的井深相对较浅，数据传输的距离相对较短，但仍可能存在数据传输延迟的问题。

解决方法包括优化数据传输方式、增加数据传输设备和提高数据传输速度等。

无线随钻MWD技术在浅层井中具有广泛的应用，并能帮助工程师和操作人员更好地了解井内情况，并做出相应的调整和决策。

WMD产品介绍一，概述在地质钻探、石油钻井中，特别是受控定向斜井和大位移水平井中，随钻测量系统是连续监测钻井轨迹、及时纠偏必不可少的工具。

MWD无线随钻测斜仪是一种正脉冲的测斜仪，利用泥浆压力变化将测量参数传输到地面，不需要电缆连接，无需缆车等专用设备，具有活动部件少，使用方便，维修简单等优点。

井下部分是模块状组成并具有柔性，可以满足短半径造斜需要，其外径为48毫米，适用于各种尺寸的井眼，而且整套井下仪器可以打捞。

MWD无线随钻系统创造了多项钻井指标，钻井提速效果明显。

近年来，随钻测量及其相关技术发展迅速，应用领域不断扩大，总体趋势是从有线随钻逐渐过渡到无线随钻测量，并且随钻测量的参数不断增多，大力发展无线随钻测量技术是当前石油工程技术发展的一个主要关注方向。

在新型MWD仪器方面，国外各大公司厂家近几年也推出了更具特色、能满足更高要求的仪器，如：美国NL Sperry-Sun 公司、Scientific Drilling 公司和法国Geoservice等公司为了满足欠平衡钻井施工的需要，各自开发出了电磁波无线随钻测量系统，可以加挂自然伽马测井仪器进行简单地层评价。

Sperry-Sun公司的Solar175TM高温测量系统，能在175℃的高温环境下可靠地测量定向参数和伽马值，耐温能力高达200℃，耐压能力高达22000psi。

Anadrill公司推出了具有创历史意义的新型无线随钻测量仪器PowerPulserTM。

采用全新的综合设计方案，简化了维修程序，现场操作简单，可以实现平均无故障时间1000h的目标；采用连续波方式传送脉冲信号，压缩编码技术使数据传输的速度提高了近10倍。

国内多家公司及研究院所正在致力于无线随钻测量技术的研究，开发出了有限的几种无线随钻测量仪器，并投入到商业化运营，从石油工程的市场需求来看，无线随钻测量技术仍然具有较大的发展空间。

本文全面介绍了国内外无线随钻测量技术的主要进展和应用现状，并指出了各类仪器的应用特点，针对各类仪器的使用情况，提出了无线随钻测量技术的发展思路，对提高国内无线随钻测量技术水平具有重要的意义。
