第一章电力电子器件1.1 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正相阳极电压，并在门极施加触发电流（脉冲）。
或者UAK >0且UGK>01.2 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。
1.3 图1－43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为Im ，试计算各波形的电流平均值Id1、Id2、Id3与电流有效值I1、I2、I3。
解：a) Id1=Im2717.0)122(2Im)(sinIm214≈+=⎰πωπππtI1=Im4767.021432Im)()sin(Im2142≈+=⎰πϖπππwtdtb) Id2=Im5434.0)122(2Im)(sinIm14=+=⎰wtd tππϖπI2=Im6741.021432Im2)()sin(Im142≈+=⎰πϖπππwtdtc) Id3=⎰=2Im41)(Im21πωπtdI3=Im21)(Im2122=⎰tdωππ1.4.上题中如果不考虑安全裕量,问100A的晶阐管能送出的平均电流Id1、Id2、Id3各为多少?这时，相应的电流最大值Im1、Im2、Im3各为多少?解：额定电流IT(AV)=100A的晶闸管，允许的电流有效值I=157A,由上题计算结果知a) Im135.3294767.0≈≈IA, Id1≈0.2717Im1≈89.48Ab) Im2,90.2326741.0AI≈≈Id2AIm56.1265434.02≈≈c) I m3=2I=314 I d3=5.78413=m I1.5.GTO 和普通晶闸管同为PNPN 结构,为什么GTO 能够自关断,而普通晶闸管不能? 答：GTO 和普通晶阐管同为PNPN 结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益1α和2α，由普通晶阐管的分析可得，121=+αα是器件临界导通的条件。

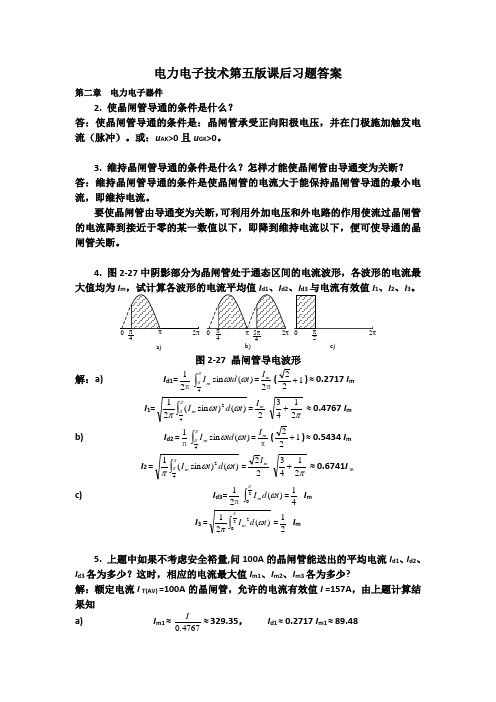

电力电子技术第五版课后习题答案第二章 电力电子器件2. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。
或：u AK >0且u GK >0。
3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？ 答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。
要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。
4. 图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I 1、I 2、I 3。
002π2π2ππππ4π4π25π4a)b)c)图1-430图2-27 晶闸管导电波形解：a) I d1=π21⎰ππωω4)(sin t td I m =π2m I (122+)≈0.2717 I m I 1=⎰ππωωπ42)()sin (21t d t I m =2m I π2143+≈0.4767 I m b) I d2 =π1⎰ππωω4)(sin t td I m =πm I (122+)≈0.5434 I m I 2 =⎰ππωωπ42)()sin (1t d t I m =22mI π2143+≈0.6741I m c) I d3=π21⎰20)(πωt d I m =41I m I 3 =⎰202)(21πωπt d I m =21 I m5. 上题中如果不考虑安全裕量,问100A 的晶闸管能送出的平均电流I d1、I d2、I d3各为多少？这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV) =100A 的晶闸管，允许的电流有效值I =157A ，由上题计算结果知a) I m1≈4767.0I≈329.35， I d1≈0.2717 I m1≈89.48b) I m2≈6741.0I≈232.90, I d2≈0.5434 I m2≈126.56 c) I m3=2 I = 314,I d3=41 I m3=78.5第三章 整流电路1. 单相半波可控整流电路对电感负载供电，L ＝20mH ，U 2＝100V ，求当α＝0︒和60︒时的负载电流I d ，并画出u d 与i d 波形。
晶闸管相关练习题
晶闸管是一种常用的电子器件，广泛应用于电力电子控制领域。
为了帮助大家更好地掌握晶闸管的操作和特性，以下是一些晶闸管相关练习题，供大家练习和巩固知识。
题目一：晶闸管的基本特性
1. 什么是晶闸管？它的主要结构是什么？
2. 晶闸管的工作原理是什么？
3. 晶闸管的常见用途有哪些？
题目二：晶闸管的控制
1. 晶闸管的触发方式有哪些？请分别介绍。
2. 画出晶闸管的典型触发电路，并解释其工作原理。
3. 晶闸管的关断方式有哪些？请分别介绍。
题目三：晶闸管的保护和应用
1. 晶闸管的过电流保护方法有哪些？
2. 晶闸管的过压保护方法有哪些？
3. 晶闸管在电机控制中的应用有哪些？请举例说明。
题目四：晶闸管的特性参数
1. 什么是晶闸管的导通压降和关断压降？它们分别有什么特点？
2. 什么是晶闸管的阻断能力？
3. 什么是晶闸管的恢复时间和导通延迟时间？它们对晶闸管性能有何影响？
题目五：晶闸管的常见故障和排除方法
1. 晶闸管的常见故障有哪些？请分别介绍。
2. 当晶闸管出现故障时，我们应该如何判断和排除问题？
3. 晶闸管故障的预防措施有哪些？
题目六：晶闸管的逆变电路
1. 什么是逆变电路？它有什么常见的应用？
2. 画出晶闸管逆变电路的典型示意图，并解释其工作原理。
3. 晶闸管逆变电路的控制方法有哪些？
以上是一些晶闸管相关的练习题，希望能够帮助大家更好地理解和掌握晶闸管的知识。
通过不断练习和学习，我们可以在电力电子控制领域中更加熟练地应用晶闸管，为实际工程带来更多的便利与效益。
祝大家在晶闸管的学习中取得好成绩！。
电力电子技术及应用习题含答案1、逆导晶闸管是将二极管与晶闸管( )在同一管芯上的功率集成器件。
A、串联B、并联C、不确定D、反并联答案：D2、带电感性负载的单相交流调压电路，当α=φ时，电流导通角θ=180°，正负半周电流处于（）状态。
A、临界连续B、断续C、关断D、连续答案：A3、以下哪项不是晶闸管的电压定额(____)。
A、断态重复峰值电压B、反向重复峰值电压C、通态平均电压D、门极触发电流答案：D4、电力场效应管（MOSFET）主要采用何种结构形式？(____)。
A、P沟道耗尽型B、P沟道增强型C、N沟道耗尽型D、N沟道增强型答案：D5、调光灯电路中，决定灯泡能否点亮的关键是(____)。
A、三极管B、晶闸管C、续流二极管D、单结晶体管答案：B6、若测得晶闸管的UDRM为835V,URRM为976V，则额定电压应定义为(____)。
A、750VB、800VC、680VD、875V答案：B7、晶闸管可整流电路中直流端的蓄电池或直流电动机应该属于（）负载。
A、电感性B、电阻性C、电容性D、反电动势答案：D8、双向晶闸管的结构有螺栓式和(____)。
A、绝缘式B、螺管式C、平板式D、方管式答案：C9、电阻性负载的特点是(____)。
A、电压允许突变，电流不允许突变B、电流允许突变，电压不允许突变C、电压和电流均允许突变D、电压和电流均不允许突变答案：C10、电力MOSFET的通态电阻具有（）温度系数。
A、正B、负C、零D、稳定答案：A11、将三相桥式全控整流电路中共阳极组的三只晶闸管换成三只二极管，就构成（）。
A、三相半波可控整流电路B、双反星形可控整流电路C、三相桥式半控整流电路D、十二脉波可控整流电路答案：C12、带电感性负载的单相交流调压电路，晶闸管的导通角θ不仅与控制角α有关，而且与(____)有关。
A、导通角θB、控制角αC、功率因数角φD、停止导电角δ答案：C13、型号为KS100-8的元件表示（）。
第一章 电力半导体器件习题与思考题解1-1．晶闸管导通的条件是什么？怎样使晶闸管由导通变为关断？解：晶闸管导通的条件是：阳极承受正向电压，处于阻断状态的晶闸管，只有在门极加正向触发电压，才能使其导通。
门极所加正向触发脉冲的最小宽度，应能使阳极电流达到维持通态所需要的最小阳极电流，即擎住电流ＩＬ以上。
导通后的晶闸管管压降很小。
使导通了的晶闸管关断的条件是：使流过晶闸管的电流减小至某个小的数值－维持电流ＩＨ以下。
其方法有二：１）减小正向阳极电压至某一最小值以下，或加反向阳极电压； ２）增加负载回路中的电阻。
1-2．型号为KP100-3的晶闸管，维持电流I H =4mA ，使用在题1-2图中的电路中是否合理？为什么（不考虑电压、电流裕量）？解：根据机械工业部标准JB1144-75规定，ＫＰ型为普通闸管，KP100-3的晶闸管，其中100是指允许流过晶闸管的额定通态平均电流为100A ，3表示额定电压为300V 。
对于图(a)，假若晶闸管V 被触发开通，由于电源为直流电源，则晶闸管流过的最大电流为()mA IV2105001003=⨯=因为I V < I H ，而I H < I L ，I L 为擎住电流，通常I L =(2~4) I H 。
可见，晶闸管流过的最大电流远小于擎住电流，所以，图(a)不合理。
对于图(b)，电源为交流220V ，当α=0°时，最大输出平均电压 9922045.045.02=⨯=≈U Ud（Ｖ）平均电流9.91099===R U d VAR I (A) 波形系数57.1≈=VARVfI I K所以， ＩＶ＝K f 。
ＩＶＡＲ＝1.57×9.9＝15.5(A)而KP100-3允许流过的电流有效值为I VE ＝1.57×100＝157(A)， I L < I V <I VE ，所以，电流指标合理。
但电路中晶闸管Ｖ可能承受的最大正反向峰值电压为31122022≈⨯===U U URm Fm(V)>300(V)所以，图(b)不满足电压指标，不合理。
10.1晶闸管的导通条件是什么？导通后流过晶闸管的电流决定于什么？晶闸管由导通转变为阻断的条件是什么？阻断后它所承受的电压决定于什么？晶闸管的导通条件是:(1) 晶闸管的阳极和阴极之间加正向电压。
（2）晶闸管的阳极和控制极通时加正相电压市晶闸管才能导通.导通后流过晶闸管的电流决定于(电压不变时)限流电阻(使用时由负载)决定.晶闸管由导通转变为阻断的条件是当减少阳极电压或增加负载电阻时,阳极电流随之减少,当阳极电流小于维持电流时,晶闸管便从导通状态转化维阻断状态.阻断后它所承受的电压决定于阳极和阴极的反向转折电压.10.2晶闸管能否和晶体管一样构成放大器？为什么？晶闸管不能和晶体管一样构成放大器,因为晶闸管只是控制导通的元件,晶闸管的放大效应是在中间的PN节上.整个晶闸管不会有放大作用.10.3试画出题10.3图中负载电阻R上的电压波形和晶闸管上的电压波形。
10.4 如题4如题10.4图所示，试问：①在开关S闭合前灯泡亮不亮？为什么？②在开关S闭合后灯泡亮不亮？为什么？③再把开关S断开后灯泡亮不亮？为什么？①在开关S闭合前灯泡不亮,因为晶闸管没有导通.②在开关S闭合后灯泡亮,因为晶闸管得控制极接正电,导通.③再把开关S断开后灯泡亮,因为晶闸管导通后控制极就不起作用了.10.5如题10.5图所示，若在t1时刻合上开关S，在t2时刻断开S，试画出负载电阻R上的电压波形和晶闸管上的电压波形。
10.6晶闸管的主要参数有哪些？晶闸管的主要参数有①断态重复峰值电压U DRE:在控制极断路何竟闸管正向阻断的条件下,可以重复加在晶闸管两端的正向峰值电压,其数值规定比正向转折电压小100V.①反向重复峰值电压U RRM:在控制极断路时,可以重复加在晶闸官元件上的反向峰值电压.②额定通态平均电流(额定正向平均电流)I T.③维持电流I H:在规定的环境温度和控制极断路时,维持元件导通的最小电流.10.7如何用万用表粗测晶闸管的好坏？良好的晶闸管,其阳极A与阴极K之间应为高阻态.所以,当万用表测试A-K间的电阻时,无论电表如何接都会为高阻态,而G-K间的逆向电阻比顺向电阻大.表明晶闸管性能良好. 10.8晶闸管的控制角和导通角是何含义？晶闸管的控制角是晶闸官元件承受正向电压起始到触发脉冲的作用点之间的点角度.导通角是晶闸管在一周期时间内导通得电角度.10.9有一单相半波可控整流电路，其交流电源电压U2=220V ,负载电阻R L=10 Ω,试求输出电压平均值U d的调节范围,当α=π/3，输出电压平均值U d和电流平均值I d 为多少？并选晶闸管.U d=1/2π∫απ√2sinwtd(wt)=0.45U2(1+cosα)/2=0.45*220(1+1)/2=99V输出电压平均值U d的调节范围0-99V当α=π/3时U d= 0.45U2(1+cosα)/2=0.45*220*（1+0.866）/2=92.4V输出电压平均值U d=92.4V电流平均值I d= U d/R L=92.4/10=9.24A10.10续流二极管有何作用？为什么？若不注意把它的极性接反了会产生什么后果？续流二极管作用是提高电感负载时的单相半波电路整流输出的平均电压。
《电力电子技术》课程习题集一、单选题1.晶闸管内部有（）PN结。
A、一个B、二个C、三个D、四个2.电力二极管内部有（）个PN结。
A、一个B、二个C、三个D、四个3.双向晶闸管是用于交流电路中的，其外部有（）电极。
A、一个B、两个C、三个D、四个4.比较而言，下列半导体器件中开关速度最快的是（）。
A、GTOB、GTRC、MOSFETD、SR5.下列半导体器件中属于电流型控制器件的是（）A、GTRB、MOSFETC、IGBTD、SR6.比较而言，下列半导体器件中开关速度最慢的是（）。
A、GTOB、GTRC、MOSFETD、IGBT7.下列半导体器件中属于电压型控制器件的是（）。
A、GTOB、GTRC、MOSFETD、SR8.压敏电阻在晶闸管整流电路中主要是用来作（）。
A、分流B、降压C、过电压保护D、过电流保护9.晶闸管两端并联一个RC电路的作用是（）。
A、分流B、降压C、过电压保护D、过电流保护10.普通晶闸管的通态电流（额定电流）是用电流的（）来表示的。
A、有效值B、最大值C、平均值D、最小值11.晶闸管在电路中的门极正向偏压（）愈好。
A、愈大B、愈小C、不变D、为零12.快速熔断器在晶闸管整流电路中主要是用来作（）。
A、分流B、降压C、过电压保护D、过电流保护13.当晶闸管的额定电压小于实际要求时，可以用两个以上同型号的器件相( )。
A、串联B、并联C、串并联14.当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在( )。
A、导通状态B、关断状态C、饱和状态D、不定15.当晶闸管的额定电流小于实际要求时，可以用两个以上同型号的器件相 ( )。
A、串联B、并联C、串并联16.晶闸管整流电路中直流电动机应该属于（）负载。
A、电阻性B、电感性C、反电动势D、不定17.晶闸管可控整流电路中的控制角α减小，则输出的电压平均值会（）。
A、不变B、增大C、减小D、不定18.三相可控整流与单相可控整流相比较，输出直流电压的纹波系数（）。
《电力电子技术》习题及解答第1章思考题与习题1.1晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定?答：晶闸管的导通条件是：晶闸管阳极和阳极间施加正向电压，并在门极和阳极间施加正向触发电压和电流（或脉冲）。
导通后流过晶闸管的电流由负载阻抗决定，负载上电压由输入阳极电压U A决定。
1.2晶闸管的关断条件是什么?如何实现?晶闸管处于阻断状态时其两端的电压大小由什么决定?答：晶闸管的关断条件是：要使晶闸管由正向导通状态转变为阻断状态，可采用阳极电压反向使阳极电流I A减小，I A下降到维持电流I H以下时，晶闸管内部建立的正反馈无法进行。
进而实现晶闸管的关断，其两端电压大小由电源电压U A决定。
1.3温度升高时，晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反向击穿电压如何变化？答：温度升高时，晶闸管的触发电流随温度升高而减小，正反向漏电流随温度升高而增大，维持电流I H会减小，正向转折电压和反向击穿电压随温度升高而减小。
1.4晶闸管的非正常导通方式有哪几种？答：非正常导通方式有：(1) I g=0，阳极电压升高至相当高的数值；(1) 阳极电压上升率du/dt 过高；(3) 结温过高。
1.5请简述晶闸管的关断时间定义。
答：晶闸管从正向阳极电流下降为零到它恢复正向阻断能力所需的这段时间称为关断时间。
即gr rr q t t t +=。
1.6试说明晶闸管有哪些派生器件？答：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管等。
1.7请简述光控晶闸管的有关特征。
答：光控晶闸管是在普通晶闸管的门极区集成了一个光电二极管，在光的照射下，光电二极管电流增加，此电流便可作为门极电触发电流使晶闸管开通。
主要用于高压大功率场合。
1.8型号为KP100-3，维持电流I H =4mA 的晶闸管，使用在图题1.8所示电路中是否合理，为什么?(暂不考虑电压电流裕量)图题1.8答：（a ）因为H A I mA K V I <=Ω=250100，所以不合理。
第一章第1章 思考题与习题1.1晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定? 答：晶闸管的导通条件是：晶闸管阳极和阳极间施加正向电压，并在门极和阳极间施加正向触发电压和电流（或脉冲）。
导通后流过晶闸管的电流由负载阻抗决定，负载上电压由输入阳极电压U A 决定。
1.2晶闸管的关断条件是什么? 如何实现? 晶闸管处于阻断状态时其两端的电压大小由什么决定?答：晶闸管的关断条件是：要使晶闸管由正向导通状态转变为阻断状态，可采用阳极电压反向使阳极电流I A 减小，I A 下降到维持电流I H 以下时，晶闸管内部建立的正反馈无法进行。
进而实现晶闸管的关断，其两端电压大小由电源电压U A 决定。
1.3温度升高时，晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反向击穿电压如何变化？答：温度升高时，晶闸管的触发电流随温度升高而减小，正反向漏电流随温度升高而增大，维持电流I H 会减小，正向转折电压和反向击穿电压随温度升高而减小。
1.4晶闸管的非正常导通方式有哪几种？答：非正常导通方式有：(1) I g =0，阳极电压升高至相当高的数值；(1) 阳极电压上升率du/dt 过高；(3) 结温过高。
1.5请简述晶闸管的关断时间定义。
答：晶闸管从正向阳极电流下降为零到它恢复正向阻断能力所需的这段时间称为关断时间。
即gr rr q t t t +=。
1.6试说明晶闸管有哪些派生器件？答：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管等。
1.7请简述光控晶闸管的有关特征。
答：光控晶闸管是在普通晶闸管的门极区集成了一个光电二极管，在光的照射下，光电二极管电流增加，此电流便可作为门极电触发电流使晶闸管开通。
主要用于高压大功率场合。
1.8型号为KP100-3，维持电流I H =4mA 的晶闸管，使用在图题1.8所示电路中是否合理，为什么?(暂不考虑电压电流裕量)图题1.8答：（a ）因为H A I mA K VI <=Ω=250100，所以不合理。
