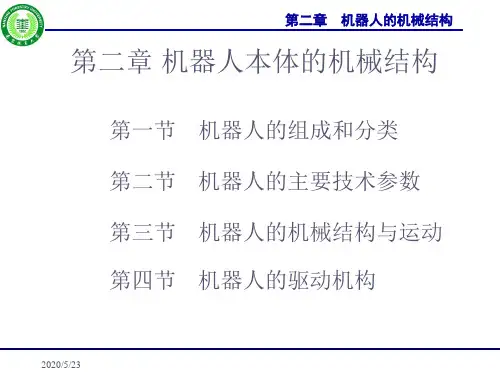

机器人的机械结构
- 格式:ppt
- 大小:11.07 MB
- 文档页数:112
机器人本体由机座、腰部、大臂、小臂、手腕、末端执行器和驱动装置组成。
共有六个自由度,依次为腰部回转、大臂俯仰、小臂俯仰、手腕回转、手腕俯仰、手腕侧摆。
机器人采用电机驱动,电机分为步进电机或直流伺服电机。
直流伺服电机能构成闭环控制、精度高、额定转速高、但价格较高,而步进电机驱动具有成本低、控制系统简单。
各部件组成和功能描述如下:
(1)底座部件:底座部件包括底座、回转部件、传动部件和驱动电机等。
(2)腰部回转部件:腰部回转部件包括腰部支架、回转轴、支架、谐波减速器、制动器和步进电机等。
(3)大臂:大臂和传动部件
(4)小臂:小臂、减速齿轮箱、传动部件、传动轴等,在小臂前端固定驱动手腕三个运动的步进电机。
(5)手腕部件:手腕壳体、传动齿轮和传动轴、机械接口等。
(6)末端执行器:根据抓取物体的形状、材质等选择合理的结构。
(7)。
简述机器人的组成和分类机器人是一种由人工智能技术驱动的自动化设备,它在不同领域具有广泛的应用。
本文将简述机器人的组成和分类。
一、机器人的组成机器人通常由以下几个组成部分构成:1. 机械结构:机器人的机械结构是其身体的具体形态,包括机器人的外形、骨架和关节等。
机械结构的设计决定了机器人的运动能力和适应能力。
2. 传感器系统:传感器系统使机器人能够感知和获取周围环境的信息。
常见的传感器包括摄像头、激光雷达、声音传感器等,它们可以帮助机器人实时地感知到周围的物体、人和环境。
3. 控制系统:控制系统是机器人的大脑,负责接收和处理传感器获取的信息,并作出相应的决策和行动。
控制系统通常由硬件和软件组成,硬件包括主控芯片和执行器,软件则负责算法和逻辑的实现。
4. 电源系统:电源系统为机器人提供能量,使其能够正常运转。
电源可以是电池、充电宝或者连接外部电源等形式,不同的机器人根据其应用场景和能耗需求选择不同的电源方案。
二、机器人的分类根据机器人的用途和功能,可以将机器人分为以下几类:1. 工业机器人:工业机器人主要用于工业生产中的自动化操作,如焊接、装配、搬运等。
它们通常具有较大的工作空间和承重能力,并且能够高效地完成重复性、精密性的任务。
2. 服务机器人:服务机器人用于提供人类生活和服务的支持,如清洁机器人、导览机器人、护理机器人等。
它们可以与人类进行交流,并执行一些特定的任务,提高人类的生活质量和便利性。
3. 军事机器人:军事机器人主要应用于军事领域,用于战场侦查、侦察、救援等任务。
军事机器人通常具有高度的机动性、防护能力和作战能力,可以在危险环境下执行任务,减少对士兵的伤害风险。
4. 医疗机器人:医疗机器人主要用于医疗领域的辅助治疗和手术操作。
如手术机器人可以通过微创手术的方式减少手术切口,提高手术的精确性和安全性,为患者带来更好的治疗效果。
5. 家庭机器人:家庭机器人是为了满足家庭生活需求而设计的机器人,如智能扫地机器人、智能助理机器人等。
工业机器人组成结构工业机器人是一种用于自动化生产的机器,它能够完成人类在生产线上的工作任务。
工业机器人的组成结构是多样的,下面将从机械结构、电气控制和软件系统三个方面来介绍工业机器人的组成结构。
一、机械结构工业机器人的机械结构是支持其运动和操作的基础。
通常,它由底座、臂架、关节、末端执行器等部分组成。
1. 底座:底座是机器人的基础,通常由铸铁或钢板制成,具有足够的强度和稳定性。
底座上通常安装有电机和减速器,用于提供机器人的旋转运动。
2. 臂架:臂架是机器人的主体结构,通常由铝合金或碳纤维等材料制成,具有轻量化和高强度的特点。
臂架上的关节连接着各个运动部件,使机器人能够进行多轴运动。
3. 关节:关节是机器人的运动部件,通常由电动机、减速器和编码器等组成。
关节能够提供机器人的转动和抬升等运动,使机器人能够灵活地完成各种工作任务。
4. 末端执行器:末端执行器是机器人的工作部件,通常根据需要选择不同的执行器,如夹爪、吸盘、焊枪等。
末端执行器能够完成机器人的具体操作任务,如抓取、装配、焊接等。
二、电气控制电气控制是机器人的神经系统,负责控制机器人的运动和操作。
它由电机驱动系统、传感器系统和控制器等组成。
1. 电机驱动系统:电机驱动系统是机器人的动力源,通常由伺服电机和伺服驱动器等组成。
电机驱动系统能够提供机器人的运动能力,使机器人能够精确地控制运动轨迹和速度。
2. 传感器系统:传感器系统能够感知机器人周围的环境和工件信息,通常包括视觉传感器、力传感器、接近开关等。
传感器系统能够为机器人提供反馈信号,使机器人能够根据实际情况进行调整和控制。
3. 控制器:控制器是机器人的大脑,负责整个系统的协调和控制。
控制器通常由工控机或嵌入式控制器组成,可以通过编程来实现机器人的自动化控制和任务规划。
三、软件系统软件系统是机器人的智能核心,负责实现机器人的智能化和自主性。
它由操作系统、控制算法和应用软件等组成。
1. 操作系统:操作系统是机器人的基础软件平台,通常采用实时操作系统(RTOS),如VxWorks、RobotWare等。
工业机器人的五大机械结构和三大零部件解析一、五大机械结构:1.手臂结构:工业机器人的手臂结构类似于人的手臂,用于搬运和操作物体。
它通常由多段关节构成,这些关节可以进行旋转和伸缩。
手臂结构可以根据不同的任务来设计,手臂的长度、关节的自由度和负载能力等可以根据实际需求进行调整。
2.底座结构:底座结构是工业机器人的支撑部分,它承载整个机器人和工作负载的重量,并提供机器人的旋转能力。
底座通常由电机和减速器组成,通过控制电机的旋转实现整体机器人的转动。
3.关节结构:关节结构是工业机器人手臂各关节连接的部分,它具有旋转和转动的能力。
关节结构通常由电机、减速器和编码器等组成,电机提供动力,减速器提供转动和转动的精度,编码器用于反馈位置和速度等参数。
4.手持器结构:手持器结构是机器人手臂的末端装置,用于夹取和操纵物体。
手持器通常由夹爪、吸盘、焊枪等组成,它们可以根据不同的任务和工作环境进行选择和装配。
5.支撑结构:支撑结构是机器人的框架和支撑部分,它提供机器人的稳定性和强度。
支撑结构通常由铝合金、碳纤维等材料制成,具有轻巧、刚性和耐用等特点。
二、三大零部件:1.电机:电机是工业机器人的核心动力部件,它提供驱动力和旋转力。
根据不同的应用需求,电机可以选择步进电机、直流电机、交流伺服电机等,它们具有不同的功率、转速和扭矩等特性。
2.减速器:减速器是机器人关节结构中的关键部件,它将电机的高速转动转换为低速高扭矩的输出。
减速器能够提供精确的旋转和转动控制,确保机器人的高精度和灵活性。
3.编码器:编码器是机器人关节结构中的传感器部件,它用于测量关节的位置和速度等参数。
编码器通过提供准确的反馈信号,帮助控制系统实时控制和监测机器人的运动状态。
以上是对工业机器人的五大机械结构和三大零部件的解析。
机器人的结构和零部件的选择和设计根据不同的应用和需求来进行,它们共同作用于机器人的性能和功能,实现自动化生产和工作的目标。
随着科技的不断发展,工业机器人在各个领域的应用也将越来越广泛。
机器人的机械结构一、机械臂:机械臂是机器人最重要的部分,它模拟人类的手臂动作,用于实现各种任务。
一般机械臂由几段连杆组成,每个连杆之间通过关节连接。
机械臂的结构决定了机械臂的运动范围和灵活性,常见的机械臂结构有直线运动结构、旋转关节结构、虫轮驱动结构等。
二、关节:关节是机械臂的重要组成部分,它连接两个连杆,使机械臂能够进行转动或弯曲。
常见的关节有旋转关节、滚动关节、剪刀关节等,它们通过电机驱动和传动装置来实现运动,可以实现机械臂的多个自由度运动。
三、传动装置:机器人的运动需要通过传动装置实现,常见的传动装置有齿轮传动、皮带传动、蜗轮传动等。
传动装置可以将电机的转动传递给机械臂,并根据需求进行速度调节和力矩放大,实现机器人的运动控制。
四、传感器与执行器:机器人的机械结构与传感器和执行器紧密相关。
传感器可以感知环境和物体的信息,如光电传感器、触摸传感器、距离传感器等,通过传感器,机器人可以实现对环境的感知和交互。
执行器是机器人运动的驱动器,如电机、气缸等。
它们与机械结构相互配合,使机器人能够具有自主执行任务的能力。
五、框架与支撑结构:机器人的框架和支撑结构起到支撑和保护机器人的作用,使其能够稳定地进行运动。
框架通常是由刚性材料制成,如金属或复合材料,以确保机器人的稳定性和刚性。
支撑结构支持机器人的各个部件,同时还能降低振动和噪音等对机器人性能的不良影响。
六、人机接口和控制系统:机器人的机械结构是人机接口和控制系统的基础,通过人机接口和控制系统,人们可以与机器人进行交互和控制。
人机接口包括各种控制按钮、触摸屏、语音识别等,通过人机接口,人们可以向机器人发出指令和进行交互。
控制系统是机器人的大脑,可以控制机械臂的运动、传感器的数据采集和分析等,实现机器人的智能化运作。
总之,机器人的机械结构是机器人的骨架,是实现机器人运动和任务的基础。
机械结构的设计与制造决定了机器人的功能和性能,可以根据不同的任务需求进行灵活的设计和优化。

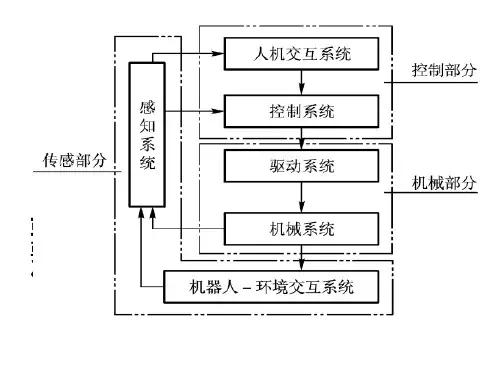

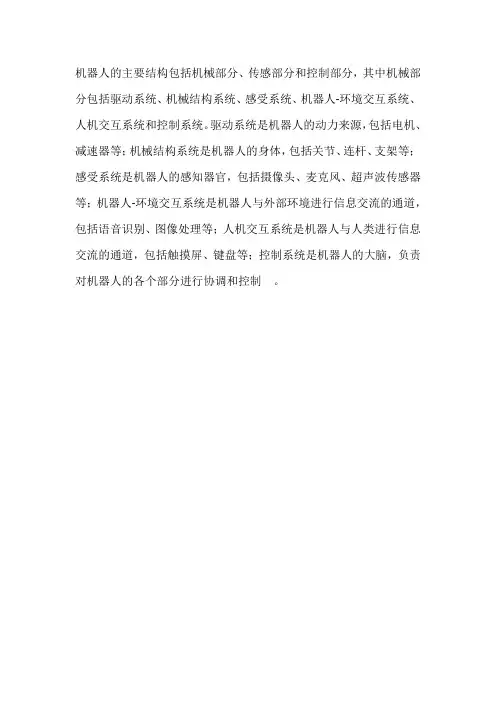

机器人的主要结构包括机械部分、传感部分和控制部分,其中机械部分包括驱动系统、机械结构系统、感受系统、机器人-环境交互系统、人机交互系统和控制系统。
驱动系统是机器人的动力来源,包括电机、减速器等;机械结构系统是机器人的身体,包括关节、连杆、支架等;感受系统是机器人的感知器官,包括摄像头、麦克风、超声波传感器等;机器人-环境交互系统是机器人与外部环境进行信息交流的通道,包括语音识别、图像处理等;人机交互系统是机器人与人类进行信息交流的通道,包括触摸屏、键盘等;控制系统是机器人的大脑,负责对机器人的各个部分进行协调和控制。
人形机器人的机械结构和控制系统近年来,随着科技的不断发展,人形机器人逐渐进入人们的视野,成为了一个备受关注的领域。
作为一种具有高度仿真的人工智能系统,人形机器人不仅可以模拟人类的各种动作,还可以实现一定程度的智能交互。
其中,机械结构和控制系统两大核心技术是其实现的关键。
一、机械结构机械结构是人形机器人的基础,决定了其外形和动作能力。
目前,人形机器人主要采用的是仿生学的设计理念,即将人类的肢体结构和生理特征与机器相结合,以实现高度的仿真效果。
首先,人形机器人的关节结构是其构造上的核心。
一般来说,关节采用的是类似于人类关节的球形结构,以使机器人能够实现多向运动和转动。
在模拟人类进食动作的时候,机器人需要具备人类手臂的柔软性和灵活性,因此,在关节上通常使用类似于人类骨骼的可伸缩结构,同时结合弹性元件,以实现更加逼真的动作。
其次,人形机器人的动作控制也是机械结构的重要组成部分。
机器人通常采用电机或者液压系统,通过闭环控制的方式来实现动作。
闭环控制是指通过传感器实时反馈机器人实际状态,再根据预设动作控制模型进行调整,以达到精准的动作控制效果。
基于闭环控制的动作控制系统,可以使机器人具备高精度、高稳定性的动作控制,也可以在不同情境下实现不同的交互方式。
最后,人形机器人的外部表面和外形设计也是其机械结构中的重要部分。
机器人的外形和材料应尽可能保持与人类肌肉组织、皮肤结构的相似性,以增强其仿真效果。
在表面材料的选择上,通常采用弹性材料,以增强机体柔韧性和吸收外界冲击的能力。
二、控制系统控制系统是人形机器人整体的大脑和中枢,主要负责机器人的决策、运动控制和交互反馈。
人形机器人的控制系统通常可以分为三个层次:低层次的运动控制、中层次的决策控制和高层次的认知控制。
首先,低层次的运动控制主要负责机器人的肌肉控制和运动反馈。
常见的低层次运动控制包括PID控制、动态系统模型控制等,这些方法在动作控制的实现上具有较高的精度和稳定性。
