油系统作用：（#32透平油）其主要作用是润滑、散热以及对设备进行操作控制以传递能量。
润滑：因摩擦、轴承会发热损坏，甚至不能运行。
因为油有相当大的附着力，能够附在固定表面上，就在轴与轴瓦间加了一层油膜，这样就减少因这种摩擦所造成的不良情况，从而提高设备运行的可靠性，延长了使用寿命，保证机组的安全运行。
散热：油在轴承中，不仅减少了摩擦，而且还减少了摩擦而产生的热量。
在机组的轴承油槽中，油随着主轴的转动而产生循环，通过油的循环把摩擦产生的热量传递给冷却器，再由冷却器中的水把热量带走，使轴瓦长期地保持在允许的温度下运行。
传递能量：由于油的压缩性极小，操作稳定、可靠，在传递能量过程中压力损失小，所以水电厂常用它来作为传力的介质。
管路颜色所代表的意义 红色:压力油管、进油管 黄色: 排油管、漏油管技术参数机组压油装置压力整定值单位：MPa4.24.03.13.33.63.73.8#4机4.24.03.13.33.63.73.8#3机 4.24.03.13.33.63.73.8#2机 4.24.03.13.33.63.73.8#1机油压过高油泵停止备用油源事故油压第二备用第一备用自动启动名称机组压油装置自动启动、停止、过高报警4.05、过高切泵4.2压油装置油罐油气比例为1/3油、2/3气；压油装置油罐手动充气时，应注意油罐油位和压力，充气未完，操作人员不得离开现场，脱离监视。
压油装置1）压油泵运行中温度正常，无异声，轴封无甩油，停泵后不倒转，打油间隔时间不过短，打油正常，油泵切换开关按运行方式均在“自动”位置。
2）油泵电动机温度正常，无异声，振动不过大，电流表指示正常。
(滑动轴承：不超过80℃滚动轴承：不超过100℃3）阀组、各整定值无变位，空载动作正常，不漏油。
(空载阀、旁通阀、安全阀)4）压油罐油压和油面正常，油位计、液位变送器、压力变送器等无漏油现象。
5）集油槽油位正常，油位计无卡涩，动作正常，油温不超过50℃。

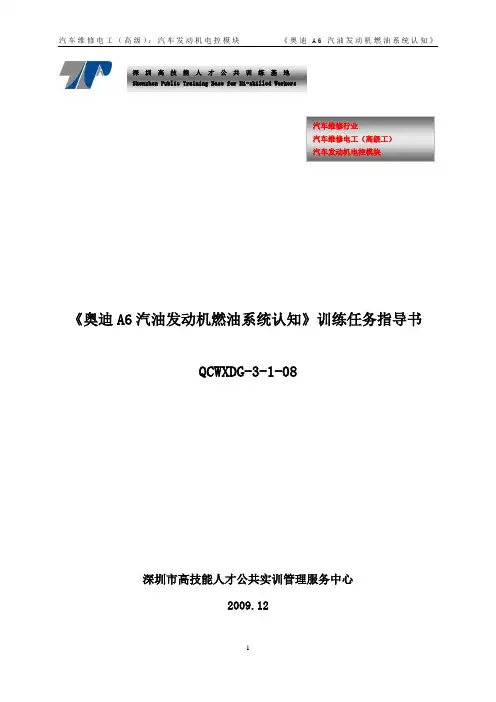

《奥迪A6汽油发动机燃油系统认知》训练任务指导书QCWXDG-3-1-08深圳市高技能人才公共实训管理服务中心2009.12深 圳 高 技 能 人 才 公 共 训 练 基 地Shenzhen Public Training Base for Hi-skilled Workers目录第一部分基本管理信息 (3)第二部分训练任务的内容 (4)第三部分训练任务的实施 (10)一、目标描述 (10)二、任务描述 (11)三、知识准备 (11)四、训练活动 (11)五、训练效果评价 (15)第四部分附录 (16)一、奥迪A6汽油发动机燃油系统组成 (16)二、奥迪A6汽油发动机燃油系统主要部件 (16)第五部分参考文献 (20)奥迪A6汽油发动机燃油系统认知训练过程考核表 (21)知识准备（答卷） (22)第一部分基本管理信息第二部分训练任务的内容第三部分训练任务的实施采用I-OTPAE（改进的五步法）组织训练。
一、目标描述⊙技能目标：完成本训练任务后，你应当能（够）：关键技能：●能（会）识读汽油发动机燃油系统原理图。
●能（会）认识汽油发动机燃油系统的主要元部件。
●能（会）认识汽油发动机燃油系统的控制原理。
基本技能：●能（会）使用专用工具进行规范拆装●能（会）使用仪器或仪表进行检测作业。
⊙知识目标：完成本训练任务后，你应当能（够）：●能了解汽油电控发动机燃油系统的作用。
●能理解汽油电控发动机燃油系统的工作原理。
●能掌握奥迪A6燃油系统的主要元件的作用。
⊙职业素质目标：完成本训练任务后，你应当能（够）：●严格执行燃油系统检修规范，养成严谨科学的工作态度。
●尊重他人劳动，不窃取他人成果。
●养成总结训练过程和结果的习惯，为下次训练总结经验。
●养成团结协作精神。
●严格执行5S现场管理。
二、任务描述对照奥迪A6汽油发动机电控系统实训台架讲述发动机燃油系统的总体结构及控制原理，并指出各主要部件及其安装位置。
能分析出奥迪A6汽油发动机燃油系统的特点。
