沉井施工作业指导书样本

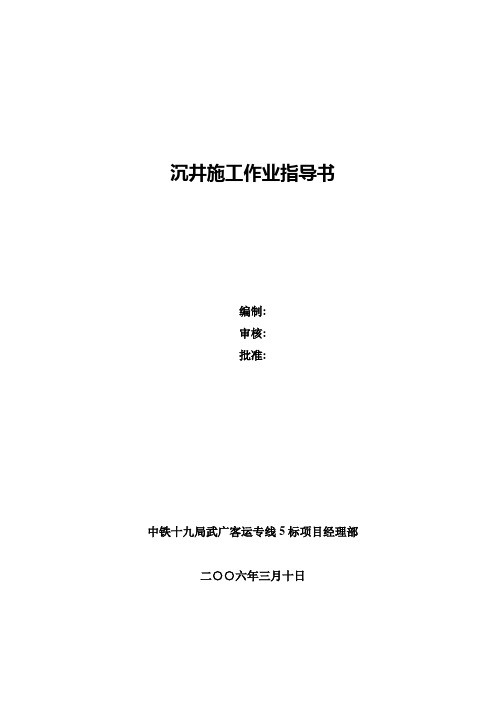

沉井施工作业指导书编制:审核:批准:中铁十九局武广客运专线5标项目经理部二○○六年三月十日沉井基础施工作业指导书一、项目简介本标段大旗岭特大桥13#墩设计为5.30×8.60×4.50的矩形沉井基础。

二、材料要求施工中使用的各种原材料均应符合相关规定，并经检验合格后方可使用。

三、主要机具该工艺所需的主要机械设备见下表（本表中未列出混凝土施工常设备）。

四、作业条件沉井制作处的地面或岛面承载力应满足设计要求。

若不能满足承载力要求时，应采取换填、打砂桩、填筑反压土体等加固措施。

筑岛材料应选用透水性好、易压实的土（砂类土、砾石、较小的卵石），且不应含有影响岛体受力及抽垫下沉的块体。

筑岛的尺寸应满足沉井制作及抽垫等施工的要求。

无围堰筑岛护道宽度不宜小于2m，临水面坡度可采用1：2。

岛面应高出施工水位0.5m以上。

在斜面或软下卧层上筑岛，必须考虑土体稳定。

五、操作工艺1、沉井基础施工工艺框图见下图：2、沉井基础施工方法1）垫木的设臵采用普通枕木与短方木相间对称向心铺设，沿沉井刃角满铺一层，垫木中心对正井壁重心。

垫木下用砂填实，厚度不小于30mm。

垫木间亦用砂填平。

调整垫木标高时，不得在其下垫塞木块、木片、石块等。

定位垫木的位臵布臵在相隔90°的四个点上。

垫木的数量按底面积受压计算：即n≥Q／L•b[σ]式中 n-垫木根数;L-垫木的平均长度;b-垫木的平均宽度;[σ]-地面的容许承压力;Q-底节沉井重量2）模板及砼灌注沉井制造时先立底模和内模，再绑扎钢筋，最后再立外模。

支立模板时应分侧立模，穿插作业。

底模接缝与垫木分段相匹配，沉井刃脚底模的接缝应设在拆垫木的分段处，以适应分段抽垫时同时拆除底模的需要。

外模刚性要好且必须刨光，使井壁砼表面光滑不变形，以减小沉井下沉时的摩阻力。

砼由拌和站集中拌和，砼运输车运输，输送泵浇筑砼。

砼的灌注应分层、均匀对称进行浇筑，可避免沉井因重量不均匀产生不均匀沉降而倾斜。

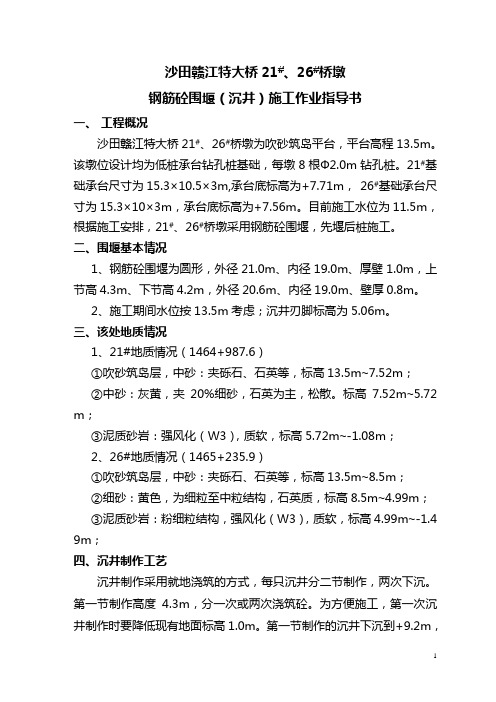

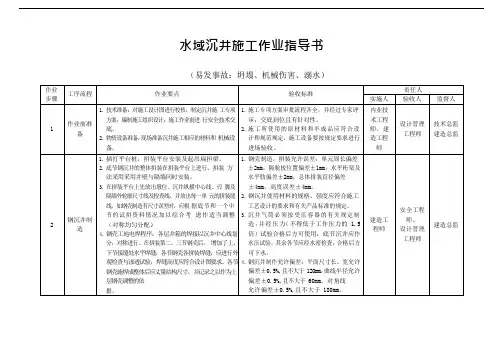

沙田赣江特大桥21#、26#桥墩钢筋砼围堰（沉井）施工作业指导书一、工程概况沙田赣江特大桥21#、26#桥墩为吹砂筑岛平台，平台高程13.5m。

该墩位设计均为低桩承台钻孔桩基础，每墩8根Ф2.0m钻孔桩。

21#基础承台尺寸为15.3×10.5×3m,承台底标高为+7.71m， 26#基础承台尺寸为1 5.3×10×3m，承台底标高为+7.56m。

目前施工水位为11.5m，根据施工安排，21#、26#桥墩采用钢筋砼围堰，先堰后桩施工。

二、围堰基本情况1、钢筋砼围堰为圆形，外径21.0m、内径19.0m、厚壁1.0m，上节高4.3m、下节高4.2m，外径20.6m、内径19.0m、壁厚0.8m。

2、施工期间水位按13.5m考虑；沉井刃脚标高为5.06m。

三、该处地质情况1、21#地质情况（1464+987.6）①吹砂筑岛层，中砂：夹砾石、石英等，标高13.5m~7.52m；②中砂：灰黄，夹20%细砂，石英为主，松散。

标高7.52m~5.72m；③泥质砂岩：强风化（W3），质软，标高5.72m~-1.08m；2、26#地质情况（1465+235.9）①吹砂筑岛层，中砂：夹砾石、石英等，标高13.5m~8.5m；②细砂：黄色，为细粒至中粒结构，石英质，标高8.5m~4.99m；③泥质砂岩：粉细粒结构，强风化（W3），质软，标高4.99m~-1.49m；四、沉井制作工艺沉井制作采用就地浇筑的方式，每只沉井分二节制作，两次下沉。

第一节制作高度 4.3m，分一次或两次浇筑砼。

为方便施工，第一次沉井制作时要降低现有地面标高 1.0m。

第一节制作的沉井下沉到+9.2m，然后再进行上部的接高，进行第二节4.2m的制作，第二节分一次或两次浇筑砼。

沉井制作工艺流程：场地平整→粗放样→填筑刃脚土模→修坡→表面粉水泥砂浆→刃脚底部硬化→精确放样→安装钢刃脚→安装内模→安装钢筋→安装外模→检查、调整、固定→浇注砼、养护→拆模。

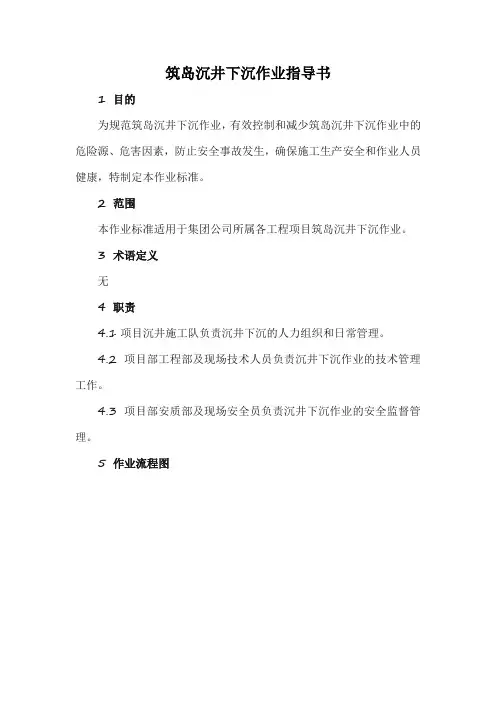

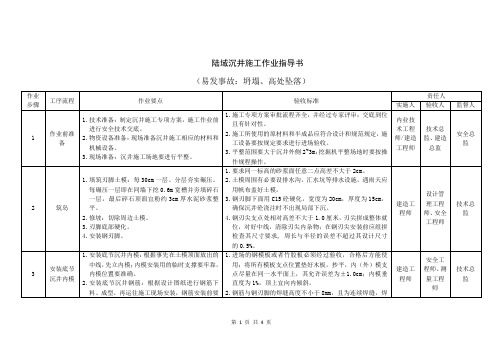

筑岛沉井下沉作业指导书1 目的为规范筑岛沉井下沉作业，有效控制和减少筑岛沉井下沉作业中的危险源、危害因素，防止安全事故发生，确保施工生产安全和作业人员健康，特制定本作业标准。

2 范围本作业标准适用于集团公司所属各工程项目筑岛沉井下沉作业。

3 术语定义无4 职责4.1项目沉井施工队负责沉井下沉的人力组织和日常管理。

4.2项目部工程部及现场技术人员负责沉井下沉作业的技术管理工作。

4.3 项目部安质部及现场安全员负责沉井下沉作业的安全监督管理。

5 作业流程图6 作业标准6.1 施工准备6.1.1班前会：6.1.1.1技术交底，班前安全讲话，强调安全注意事项。

6.1.1.2确认已编制了专项施工方案并进行了学习宣贯，确认所有作业人员参加了安全交底并签字。

6.1.2个人防护用品：工作服、安全帽、安全带、工作手套、防滑鞋。

6.1.3工具准备：挖机、自卸汽车、小型吊机、取土设备、模板和木块等。

6.1.4现场巡视、点检：6.1.4.1作业区域设置有明显警示标志，必要的安全防护设施齐全完好；不得有闲杂人员进入施工作业区。

6.1.4.2夜间施工作业有足够的照明。

6.1.4.3 检查吊具、步梯等辅助工具完好。

6.2 筑岛沉井6.2.1筑岛6.2.1.1筑岛时，岛面应高出最高施工水面0.5米以上，并另加浪高。

有流水时，应适当加高。

岛面尺寸，应在沉井尺寸之外，每边留有不少于2米宽的护道，以满足制作、下沉沉井等施工需要。

6.2.1.2 当流水速度小于1.5m/s时，可放坡筑岛；流速大于1.5m/s时，应采用修造围堰，在围堰内筑岛的方法，以免土岛受水流冲刷而破坏。

6.2.1.3 筑岛应用透水性好、易于压实的土料填筑。

6.2.1.4 筑岛填土一般由中央向四周均匀扩大，临水面边坡1:2.水面以上应分层夯实。

6.2.2底节沉井制作底节沉井制作一般采用在垫木上制作或土模制作的方法。

6.2.2.1 在垫木上制作6.2.2.1.1在垫木上制作沉井底节，一般使用普通枕木和短方木相间，沿沉井刃脚满铺一层；在刃脚的直线部分垂直刃脚铺放，圆弧部分则向心铺放。

上海东怡建设发展有限公司作业指导书QB/SHDY GC006-2008小型沉井施工作业指导书1. 主题内容和适用范围1.1 本标准规定了本地区常用的小型沉井，在无特殊的施工机械、无特殊的地质水文和一定的体型为前提的施工方法作简要规定，施工工艺和注意事项。

1.2 本标准适用于面积在100㎡以内，深度在10m以内，且矩形沉井长迈在12m 以内的地下水池、地坑、地下水泵房和其他地下室、化粪池等的钢筋混凝土沉井，本标准对砖沉井也可参照施工。

2. 施工准备2.1 材料2.1.1 钢筋混凝土和防水混凝土施工工艺的设备的材料要求。

2.1.2 封底须备的大小块石。

2.1.3 对抗渗要求高，设计规定须用金属止水带进行封底和施工缝连接的，须备金属止水带或型钢。

2.2 机具2.2.1 钢筋混凝土施工工艺所规定的机具。

2.2.2 根据沉井施工方案，对沉井下沉挖运土须准备的提升架、卷扬机、挖运土常规使用的铁锹、铁搞，劳动车及土筐，大小水泵。

2.2.3 作业条件：对沉井所处的工程地质，地质水文和邻近建筑物进行了解后，已制定出施工方案。

注：沉井施工方案的内容应包括沉井制作，挖土方法和机具，排水方法，运土方法与地点等。

3. 施工工艺3.1 沉井的制作3.1.1 小型沉井应尽可能优先采用在基坑中制作，基坑深度一般在1m左右，并以挖至泥杂填土，瓦砾土为宜，基坑应每边放大一个工作面尺寸，四周挖出水沟、集水井。

3.1.2 沉井处于湿地或浅水中则宜在地面上用砂石填平高后，在地面上制作，但在地下出水量小，利用排水沟能排干地下水时，仍可在基坑内制作沉井。

3.1.3 小型沉井量脚的支设A、在基坑中支沉井量脚，可采用土模设、砖胎模和枕木支撑的方法进行量脚支模。

B、土模支设方法是把土槽挖切成量脚的土模，上抹1：3的水泥砂浆，做成量脚所需的形状和尺寸；砖胎模支设和枕木支设量脚时，应各边对称，每边上等分分段留直缝砌筑或支设枕木，枕木筒距宜小，规格小而密。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==沉井制作过程指导书篇一：沉井作业指导书沉井施工作业指导书编制：郭晋审核：审批：中铁四局集团有限公司市政工程分公司201X-5-5目次一、目的/适用范围二、作业前准备三、操作工艺1.目的／适用范围通过实施本程序，以保证对沉井下沉施工这一关键实施有效的控制，实现项目确定的目标，最大限度的满足业主单位的需要。

本作业指导书主要适用于软土地基地区市政排水管道工程中检查井、工作井、接收井等井室采用沉井法施工。

2.作业前准备沉井工程开始前，应按照施工方案要求进行施工平面布置，设定沉井中心桩、轴线控制桩，基坑开挖深度及边坡，以及量控监测的布点等。

2.1 人员：操作人员必须经过培训合格后，按照有关规定持证上岗。

2.2 机具：长臂挖掘机、双瓣或多瓣抓斗机、吊车、翻斗汽车、高压水泵、泥浆泵，以及钢筋、模板、混凝土工程的施工运输机械。

工具：镐、铁锹、小推车。

2.3 材料：混凝土、中粗砂、垫木（方木或枕木）、垫架等支撑构件、栏杆、安全警示牌等。

2.3 作业条件2.3.1 施工前应具有施工区域的地形、工程地质、水文地质、地下管线、电缆及其他地下建筑物图纸等技术资料或业主方提供的地下物状况资料，以便编制施工方案。

2.3.2 施工区域内原有的房屋、道路、通讯、电力、上下水管道等，事先均已拆迁完毕，明确周边需要监控建筑物和构筑物。

2.3.3 沉井制作开挖基坑同一般的基坑土方开挖，应分层、有序进行，深度一般不超过3.0米，基底应高出地下水位0.5米以上；边坡的坡度应符合规范规定；基底的尺寸应满足井筒制作的需要。

基坑开挖过程中，应逐步在周边设置必要的围护措施。

2.3.4 通过计算确定，地基承载力不能满足井筒制作的荷载要求时，应对地基进行加固、换填等处理，刃脚的垫层可以采用砂垫层上铺垫木（方木或枕木）或混凝土垫层，并确定否需要采用垫架等刃脚内侧的支撑构件。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==沉井过程指导书篇一：沉井制作作业指导书篇二：沉井作业指导书沉井施工作业指导书1、目的／适用范围通过实施本程序，以保证对沉井下沉施工这一关键实施有效的控制，实现项目确定的目标。

2、作业前准备沉井工程开始前，应按照施工方案要求进行施工平面布置，设定沉井中心桩、轴线控制桩，基坑开挖深度及边坡，以及量控监测的布点等。

2.1 人员：操作人员必须经过培训合格后，按照有关规定持证上岗。

2.2 机具：一台60小挖、一台50小挖、一辆25t吊车。

工具：镐、铁锹、风镐。

2.3 材料：中粗砂、栏杆、安全警示牌等。

2.4沉井下沉2.4.1沉井下沉准备1、当沉井井筒的混凝土强度达到设计强度的75%以上时，方可拆除模板、承垫层进行下沉。

2、沉井下沉前，应封堵井壁全部预留孔洞，对较大的孔洞可用水泥砂浆砌砖（采用三七墙）封堵，并在靠土的一侧用标号较高的水泥砂浆抹平。

3、沉井下沉前应检查降、排水效果，符合设计要求后方可开始下沉。

4、放线定位：沉井下沉前先在内井壁上各对称弹出4条垂线，以测定沉井下沉时的倾斜度。

在沉井内部4条垂线的顶端悬挂垂球，观察沉井偏斜度，以便及时纠偏。

在沉井外壁沿4条垂线绘制水平测量标尺，并在井外壁的相对位置弹出等高线间距0.5m，以此测定沉井的下沉量及下沉偏差。

2.4.2破垫1 应先破除内隔墙垫层，然后再破除刄角垫层。

2 破垫的方法是分段将底部混凝土垫层破除并用砂填实。

3 施工时必须有专人指挥、互相协调、各段进度一致，并连续作业直至完成。

4.3.3下沉1 排水挖土下沉1）明沟集水井排水基坑内明沟集水井排水。

2）挖土（1）施工机械采用小挖挖土，人工配合挖土，吊车垂直提升运土，自卸车水平运土。

（2）挖土方法下沉过程中应连续排水，保证沉井范围内地层水疏干。

应分层进行挖土，每层厚度约为50cm，应从中央隔墙向四周挖土，中央部分的土面应始终低于四周土面50cm以上；两孔沉井中的土面应相平，其高差不大于20cm。

中铁十三局集团有限公司施工过程控制标准化管理手册（桥梁分册）超大沉井施工作业指导书编制：审核：批准：目录1 目的 (1)2编制依据 (1)3适用范围 (1)4技术准备 (1)4.1内业准备 (1)4.2外业准备 (1)5 人员组织 (1)5.1劳动力组织方式 (1)5.2施工人员结合既定施工方案、机械、工期要求进行合理配置 (1)6 材料要求 (2)7设备机具配置 (2)8 施工工艺流程 (2)9施工作业方法及要求 (4)9.1施工程序 (4)9.2施工工艺 (4)10 质量控制及检验标准 (8)11 安全及环保要求 (9)11.1组织机构 (9)11.2安全要求 (9)11.3环保要求 (9)12 估算指标 (10)超大沉井施工作业指导书1.目的本工程沉井基础是斜拉桥主塔基础，是施工中重点控制部位，为了确保沉井基础的施工质量，特编制超大沉井施工作业指导书，用以指导此类沉井工程施工。

2.编制依据本施工作业指导书是以《公路工程质量检验评定标准》（JTG F80/1-2004）、《桥涵》、《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTJ023)为依据，并结合现场实际情况编制而成。

3.适用范围本作业指导书适用于沉井基础、承台、深基坑等混凝土工程。

4.技术准备4.1内业准备施工前组织技术人员认真学习实施性施工组织设计，熟悉图纸及有关技术问题，熟悉规范和技术标准。

制定施工方案、施工安全保证措施，提出应急预案，对施工人员进行技术交底、技术、安全培训，考核合格后持证上岗工作。

4.2 外业准备斜拉桥主塔基础采用圆形沉井基础，直径20米，深度17米，主塔位置处在河道内，要先进行围堰筑岛，顶部平面尺寸较沉井外围尺寸每边大4m，顶面标高超出河流水位1m，筑岛顶面平整、压实。

设置塔吊，由于地处河床内，地基土质多为杂填土、淤泥，承载力很低，为保证塔吊稳定、安全，使用四根桩作为塔吊基础，桩长12m，桩顶预埋钢板、螺杆与塔吊支架相匹配连接。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==沉井指导书篇一：沉井作业指导书沉井施工作业指导书编制：郭晋审核：审批：中铁四局集团有限公司市政工程分公司201X-5-5目次一、目的/适用范围二、作业前准备三、操作工艺1.目的／适用范围通过实施本程序，以保证对沉井下沉施工这一关键实施有效的控制，实现项目确定的目标，最大限度的满足业主单位的需要。

本作业指导书主要适用于软土地基地区市政排水管道工程中检查井、工作井、接收井等井室采用沉井法施工。

2.作业前准备沉井工程开始前，应按照施工方案要求进行施工平面布置，设定沉井中心桩、轴线控制桩，基坑开挖深度及边坡，以及量控监测的布点等。

2.1 人员：操作人员必须经过培训合格后，按照有关规定持证上岗。

2.2 机具：长臂挖掘机、双瓣或多瓣抓斗机、吊车、翻斗汽车、高压水泵、泥浆泵，以及钢筋、模板、混凝土工程的施工运输机械。

工具：镐、铁锹、小推车。

2.3 材料：混凝土、中粗砂、垫木（方木或枕木）、垫架等支撑构件、栏杆、安全警示牌等。

2.3 作业条件2.3.1 施工前应具有施工区域的地形、工程地质、水文地质、地下管线、电缆及其他地下建筑物图纸等技术资料或业主方提供的地下物状况资料，以便编制施工方案。

2.3.2 施工区域内原有的房屋、道路、通讯、电力、上下水管道等，事先均已拆迁完毕，明确周边需要监控建筑物和构筑物。

2.3.3 沉井制作开挖基坑同一般的基坑土方开挖，应分层、有序进行，深度一般不超过3.0米，基底应高出地下水位0.5米以上；边坡的坡度应符合规范规定；基底的尺寸应满足井筒制作的需要。

基坑开挖过程中，应逐步在周边设置必要的围护措施。

2.3.4 通过计算确定，地基承载力不能满足井筒制作的荷载要求时，应对地基进行加固、换填等处理，刃脚的垫层可以采用砂垫层上铺垫木（方木或枕木）或混凝土垫层，并确定否需要采用垫架等刃脚内侧的支撑构件。
