常见几何体的三视图

第8讲三视图，体积与表面积的计算[知识梳理]1．空间几何体的结构特征2．空间几何体的三视图1．多面体的表(侧)面积因为多面体的各个面都是平面，所以多面体的表面积就是所有侧面的面积之和，表面积是侧面积与底面面积之和．2．柱、锥、台和球的表面积和体积3．常见几何体的侧面展开图及侧面积题型一空间几何体的三视图(高频考点题，多角度突破)考向一已知几何体，识别三视图1．(东北四市联考)如图，在正方体ABCD­A1B1C1C1中，P是线段CD的中点，则三棱锥P­A1B1A的侧视图为()考向二已知三视图，判断几何体的形状2．一个几何体的三视图如图所示，则该几何体的直观图可以是()考向三已知三视图中的两个视图，判断第三个视图3．(石家庄质检)一个三棱锥的正视图和俯视图如图所示，则该棱锥的侧视图可能为()【针对补偿】1．(济南模拟)如图，多面体ABCD­EFG的底面ABCD为正方形，FC＝GD＝2EA，其俯视图如图所示，则其正视图和侧视图正确的是()2．(北京)某四棱锥的三视图如图所示，则该四棱锥的最长棱的长度为()A．32B．2 3 C．22D．23．(南昌一模)如图，在正四棱柱ABCD­A1B1C1D1中，点P是平面A1B1C1D1内一点，则三棱锥P­BCD的正视图与侧视图的面积之比为()A．1∶1 B．2∶1 C．2∶3 D．3∶2[知识自测]1．将边长为1的正方形以其一边所在直线为旋转轴旋转一周，所得几何体的侧面积是( )A ．4πB ．3πC ．2πD ．π2．(全国甲卷)如图是由圆柱与圆锥组合而成的几何体的三视图，则该几何体的表面积为( )A ．20πB ．24πC ．28πD ．32π3．正三棱柱ABC ­A 1B 1C 1的底面边长为2，侧棱长为3，D 为BC 中点，则三棱锥A ­B 1DC 1的体积为______．题型一 空间几何体的表面积与侧面积(基础拿分题，自主练透)(1)(课标Ⅰ)某多面体的三视图如图所示，其中正视图和左视图都由正方形和等腰直角三角形组成，正方形的边长为2，俯视图为等腰直角三角形．该多面体的各个面中有若干个是梯形，这些梯形的面积之和为( )A ．10B ．12C ．14D ．16(2)一个六棱锥的体积为23，其底面是边长为2的正六边形，侧棱长都相等，则该六棱锥的侧面积为______．【针对补偿】1．(全国Ⅰ卷)如图，某几何体的三视图是三个半径相等的圆及每个圆中两条相互垂直的半径．若该几何体的体积是283π，则它的表面积是( )A．17π B．18π C．20π D．28π2．(黑龙江省大庆中学期中)一个体积为123的正三棱柱的三视图如图所示，则这个三棱柱的侧视图的面积为()A．6 3 B．8 C．8 3 D．12题型二空间几何体的体积(高频考点题，多角突破)考向一求以三视图为背景的几何体的体积1．(课标Ⅱ)如图，网格纸上小正方形的边长为1，粗实线画出的是某几何体的三视图，该几何体由一平面将一圆柱截去一部分所得，则该几何体的体积为()A．90π B．63π C．42π D．36π考向二不规则几何体的体积3．如图，在多面体ABCDEF中，已知ABCD是边长为1的正方形，且△ADE，△BCF 均为正三角形，EF∥AB，EF＝2，则该多面体的体积为()A.23 B.33 C.43 D.32考向三 柱体与锥体的内接问题4．(2015·湖南卷)某工件的三视图如图所示，现将该工件通过切削，加工成一个体积尽可能大的正方体新工件，并使新工件的一个面落在原工件的一个面内，则原工件材料的利用率为⎝ ⎛⎭⎪⎫材料利用率＝新工件的体积原工件的体积( )A.89πB.827π C.24(2－1)3π D.8(2－1)3π【针对补偿】3．(新课标全国Ⅱ卷)如图，网格纸上正方形小格的边长为1(表示1 cm)，图中粗线画出的是某零件的三视图，该零件由一个底面半径为3 cm ，高为6 cm 的圆柱体毛坯切削得到，则切削掉部分的体积与原来毛坯体积的比值为( )A.1727B.59C.1027D.134．(山东)由一个长方体和两个14圆柱体构成的几何体的三视图如下图，则该几何体的体积为______．题型三 球与几何体的切接问题 考向一 正方体(长方体)的外接球1．(天津)已知一个正方体的所有顶点在一个球面上，若这个正方体的表面积为18，则这个球的体积为______．考向二 直三棱柱的外接球2．已知直三棱柱ABC ­A 1B 1C 1的6个顶点都在球O 的球面上，若AB ＝3，AC ＝4，AB ⊥AC ，AA 1＝12，则球O 的半径为( )A.3172 B ．210 C.132D ．310【针对补偿】5．(广州市综合测试)一个六棱柱的底面是正六边形，侧棱垂直于底面，所有棱的长都为1，顶点都在同一个球面上，则该球的体积为( )A ．20π B.205π3C ．5πD.55π6[A 基础巩固练]1．(浙江)某几何体的三视图如图所示(单位：cm)，则该几何体的体积(单位：cm 3)是( )A.π2＋1B.π2＋3C.3π2＋1 D.3π2＋3 2．(山西省高三考前质量检测)某几何体的三视图如图所示，若该几何体的体积为37，则侧视图中线段的长度x 的值是( )A.7 B ．27 C ．4D ．53．(课标Ⅲ)已知圆柱的高为1，它的两个底面的圆周在直径为2的同一个球的球面上，则该圆柱的体积为( )A ．π B.3π4 C.π2D.π45．某三棱锥的三视图如图所示，该三棱锥的表面积是( )A ．28＋6 5B ．30＋6 5C ．56＋12 5D ．60＋125。

第二十九章 投影与视图29.2 三视图课程标准课标解读1.会画直棱柱、圆柱、圆锥、球的主视图、左视图、俯视图，能判断简单物体的视图，并会根据视图描述简单的几何体。

2.了解直棱柱、圆锥的侧面展开图，能根据展开图想象和制作模型。

3.通过实例，了解上述视图与展开图在现实生活中的应用。

理解和掌握三视图的基本概念，能够画出棱柱、圆柱、圆锥、球的主视图，能够正确判断简单物体的三视图。

知识点01 三视图1.三视图有关的概念(1)视图：从某一方向观察一个物体时，所看到的平面图形叫作物体的一个视图。

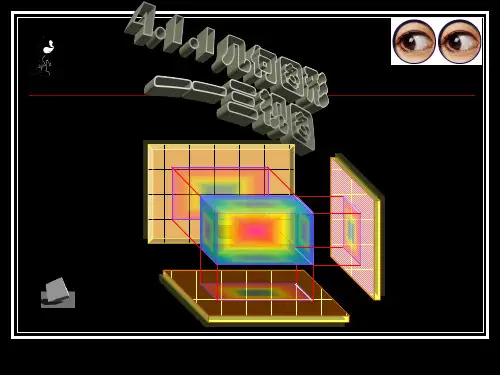

(2)三视图：从3个互相垂直的方向观察物体，在正面内得到的由前向后观察物体的视图，叫作主视图；在水平面内得到的由上向下观察物体的视图，叫作俯视图；在侧面内得到的由左向右观察物体的视图，叫作左视图。

【微点拨】(1)视图的本质就是正投影；物体的主视图，等同于一束平行光线自物体的前方向后方照射，在正面投影面上得到的正投影；俯视图、左视图类似。

(2)三视图中的各视图，分别从不同方向表示物体的形状，三者结合能够较全面地反映物体的形状. 2. 三视图之间的关系三视图的摆放一般是，主视图在左上方，它下方应是俯视图，左视图在右边.在物体的三视图中，主视图可反映出物体的长和高，俯视图可反映出物体的长和宽，左视图可反映出物体的高和宽.【微点拨】三视图中，主视图与俯视图表示同一物体的长；主视图与左视图表示同一物体的高；左视图与俯视图表示同一物体的宽.【即学即练1】如图所示的几何体，其主视图是（ ）目标导航知识精讲A．B．C．D．知识点02 画三视图1.画几何体的三视图画一个几何体的三视图时，先观察几何体，判断出从3个方向看几何体得到的平面图形，即三视图；然后把三视图按照一定位置画出来。

画三视图时，一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，被其他部分遮挡而看不见的画成虚线，不能漏掉。

【微点拨】三视图的画法必须符合以下规律：长对正，高平齐，宽相等.2.根据三视图确定几何体形状不仅要会画简单几何体的三视图，还应会根据一个几何体的三视图确定几何体的形状。
