第五章 钢筋混凝土工程 ppt课件

  • 格式：ppt
  • 大小：3.91 MB
  • 文档页数：221

下载文档原格式

  / 221

合集下载

钢筋混凝土工程.(钢筋工程)课件

钢筋混凝土工程.(钢筋工程)课件
预埋件连接
在混凝土浇筑前，将一根钢筋固定在另一 根钢筋上，通过预埋件实现连接。
钢筋的加工与绑扎
钢筋加工
包括调直、切断、弯曲、焊接等 工艺，以确保钢筋满足设计要求。
01
钢筋绑扎固定，以确保结 构的稳定性。
钢筋网片
将多根钢筋按照一定的间距平行
排列并焊接成一个网状结构，以
钢筋的力学性能
抗拉强度
钢筋承受拉力的能力。
屈服点
钢筋开始发生屈服变形的应力。
弹性模量
钢筋的弹性变形能力。
塑性变形
钢筋在受力超过屈服点后的变形 能力。
钢筋的连接方式
焊接
通过电弧热熔融钢筋，然后冷却固化形成 接头。
机械连接
使用专用的连接套或螺纹接头将钢筋连接 在一起。
绑扎连接
通过铁丝等材料将两根钢筋绑扎在一起。
案例特点
高层建筑钢筋混凝土结构需要考虑的因素较多，如楼层高度、地震烈度、 风荷载等，设计时需要综合考虑各种因素，确保结构的安全性和稳定性。
案例二：大跨度桥梁钢筋混凝土结构
总结词 跨度大、承载能力要求高
详细描述 大跨度桥梁需要承受较大的车辆和人群荷载，同时还需要 承受风、地震等自然灾害的影响，因此钢筋混凝土结构需 要具备足够的承载能力和稳定性。
案例特点
水利工程钢筋混凝土结构设计需要考虑的因素较多，如水压、水流速度、水温等，设计时 需要综合考虑各种因素，确保结构的安全性和稳定性。
谢谢您的聆听
THANKS
02
混凝土配合比设计
根据工程需要，进行混凝土的配 合比设计，确保其强度、耐久性
等性能符合要求。
04
混凝土浇筑与养护
将制备好的混凝土浇筑到模板中， 并对其进行养护，确保其强度和

《钢筋混凝土工程 》课件

《钢筋混凝土工程 》课件
《钢筋混凝土工程 》PPT 课件
# 钢筋混凝土工程 PPT课件
钢筋混凝土工程是指利用加强筋和水泥混凝土构造的建筑工程。本PPT课件将 介绍钢筋混凝土工程的简介、材料、设计、施工、检测与维修、结论等内容。
简介
什么是钢筋混凝土工程？
钢筋混凝土工程是一种结构工程，采用钢筋和水泥混凝土作为主要材料，用于建造各类建筑 物、桥梁和其他基础设施。
砂子
砂子是混凝土中的一 种骨料，用于增加混 凝土的强度和稳定性。
石子
石子是混凝土中的一 种骨料，用于增加混 凝土的强度和耐久性。
钢筋
钢筋在钢筋混凝土中 起到增加抗拉强度和 抗震能力的作用。
设计
1
钢筋混凝土工程设计的基本原理
钢筋混凝土工程设计基于结构力学理论和材料力学原理，确保结构安全和稳定。
2
设计方法和规范
钢筋混凝土工程的维 修方法和注意事项
维修包括修复损坏部分、增强 结构强度和保ቤተ መጻሕፍቲ ባይዱ结构免受进一 步损坏。
结论
钢筋混凝土工程的应用前景和发展趋势
随着城市化进程的加快，钢筋混凝土工程的需求将持续增长，并在各个领域发挥重要作用。
可能的问题和挑战
不同环境和设计要求可能带来挑战，例如地震和抗风能力的提高。
对相关领域提出的建议和未来方向
设计师使用计算方法和相关规范来确定结构的尺寸、布置和荷载承载能力。
3
结构分析与设计
通过计算和模拟分析，设计师确定结构的变形、应力和承载能力。
施工
1
钢筋混凝土工程施工的基本流程
施工包括基础施工、模板安装、钢筋安装、混凝土浇筑等一系列步骤。
2
施工管理和质量控制
施工团队需要进行管理和控制，以确保工程质量符合设计要求。

第5章 钢筋混凝土工程(模板部分精品PPT课件

第5章 钢筋混凝土工程(模板部分精品PPT课件

• 2、适用于：剪力墙，筒体体系。
• 3、常用大模的结构形式：
• 墙体——
•
内浇外挂（楼板预制）；
•
内浇外砌（楼板预制）；
•
内外墙全现浇（楼板全现浇或叠合板）。
• 楼板——预制；现浇；叠合板。
• 1、大模板的构造：
（分为固定式 和拼装式）
• 2、组合方案： • 平模——纵横墙不同时浇，
–
外墙为预制或砌筑；
•硬架支模：
• 概念——以圈梁或梁的模板作为安装楼板的支撑架的支模方法。 • 适用——在采用预制楼板的砖混结构或框架结构施工中可采用。 • 优点: •（1）板缝、叠合层与梁同时浇筑，结构整体性好，抗震性好； •（2）工期短，工艺简单； • 缺点：模板用量增大，要求强度刚度大。
6、墙体模板
墙体钢筋模板
一、模板的构造
目前推广组合钢模板 但构造上各种形式模板从木Leabharlann 板演变而来。 木模板基本元件——拼板
条板厚度：25～50mm; 宽度≤200mm； 原因：保证在干缩时缝隙均 匀，浇水后易于密缝；受潮 后不易翘曲。
1、基础模板： 阶梯形——底阶可依土，或用木桩及撑木固定于地面或坑侧壁，上 阶用轿杠木，有杯口时用杯芯模，外包铁皮 锥形——斜坡不陡不支模，拍上混凝土；陡时，随浇随封。
接稳定。
• 允许偏差： • 截面尺寸＋4、－5mm； • 层高垂直度偏差<6mm（全高
≤5m）、<8mm（全高>5m）。
(b)胶合 板模板
定 型 钢 模 板 柱 模
3、梁模板：
• （1）构造： • 模板——底板厚≮50，侧模厚≮30； • 支撑——支柱用方木、钢管，或工
具式桁架、门式架、组合支架。

钢筋混凝土工程建筑施工资料PPT课件

钢筋混凝土工程建筑施工资料PPT课件

第2页/共70页
二、现浇混凝土工程
（一）现浇混凝土柱与梁
构造柱
圈梁
柱高
4、工程量的计算：工程量按设计图示尺寸 以体积计算。
(1) 柱：柱高按“上～上”计算。 构造柱高
柱高
注意：
1)柱与梁交接处，按柱计算；
2)构造柱与梁交接处，按梁计算；
3)构造柱与圈梁交接处，按构造柱计算； 4)柱上为无梁板时，柱计算到柱帽底。

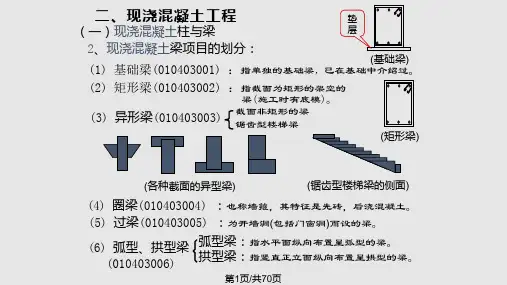

二、现浇混凝土工程
垫
（一）现浇混凝土柱与梁
层
2、现浇混凝土梁项目的划分：
(基础梁)
(1) 基础梁(010403001) ：指单独的基础梁，已在基础中介绍过。
(2) 矩形梁(010403002) ：指截面为矩形的架空的
梁(施工时有底模)。
(3) 异形梁(010403003)
截面非矩形的梁 锯齿型楼梯梁
(2) 无梁板(010405002) ：指以柱为支座的混凝土板。
无梁板
柱帽并入无梁板内计算
柱高
柱帽
柱基
(3) 平板(010405003) ：指以墙或梁为支座的混凝土板。
第6页/共70页
二、现浇混凝土工程
(三)现浇混凝土板 1、现浇混凝土板项目的划分：
(4) 拱板(010405004) ：指一个方向为直形；另一个方向为弧形
(2) 混凝土拌和料要求。 也不同，因此，项目特征应描述板厚。
3、工程量计算规则：按设计图示尺寸以水平投影面积计算。
注意以下三个问题：① “包括”和“不包括” ② “不扣”和“不加” ③ 楼梯与楼面板的界线
(1) “包括”与“不包括”：
1) 包括
休息平台 楼梯梁 楼梯板
2) 不包括
楼梯基础 楼梯柱 楼梯栏板、栏杆、扶手

钢筋混凝土工程PPT课件

钢筋混凝土工程PPT课件
图5-5 柱模板 (a)拼板柱模板；(b)短横板柱模板 1-内拼板；2-外拼板；3-柱箍；4-梁缺口；5清理孔；6-木框； 7-盖板；8-拉紧螺栓；9-拼条；10-三角木条； 11-浇筑孔；12-短横板
13
3)安装过程及要求：梁模板安装时，沿梁模板下 方地面上铺垫板，在柱模板缺口处钉衬口档，把 底板搁置在衬口档上；接着，立起靠近柱或墙的 顶撑，再将梁长度等分，立中间部分顶撑，顶撑 底下打入木楔，并检查调整标高；然后，把侧模 板放上，两头钉于衬口档上，在侧板底外侧铺钉 夹木，再钉上斜撑和水平拉条。有主次梁模板时， 要待主梁模板安装并校正后才能进行次梁模板安 装。梁模板安装后再拉中线检查、复核各梁模板 中心线位置是否正确。
图5-7所示为梁模板图。
图5-7 梁模板
17
4．楼板模板 • (1)楼板的特点是面积大而厚度比较薄，侧向压力小。 • (2)楼板模板及其支架系统，主要承受钢筋、混凝土的自
重及其施工荷载，保证模板不变形，如图5－8所示。
图5-8 梁及楼板模板 1-楼板模板；2-梁侧模板；3-楞木；4-托木； 5-杠木；6-夹木；7-短撑；8-杠木撑；9-琵琶撑
2)立起靠近柱或墙的顶撑，再将梁长度等分，立中间部 分顶撑，顶撑底下打入木楔，并检查调整标高；
3)把侧模板放上，两头钉于衬口档上，在侧板底外侧铺 钉夹木，再钉上斜撑和水平拉条。
16
• (5)若梁的跨度等于或大于4m，应使梁底模板中部略起拱， 防止由于混凝土的重力使跨中下垂。如设计无规定时，起 拱高度宜为全跨长度的1/1000～3/1000。
相关文本内容
概述二
点击此处输入
相关文本内容
概述三
点击此处输入
相关文本内容
2
学习要求： ·了解钢筋混凝土工程的特点及其发展方向； ·了解模板的种类、构造和安装； ·了解钢筋的种类、性能及验收要求； ·熟悉钢筋混凝土工程的施工过程、施工工艺； ·掌握钢筋的冷拉及钢筋的配料、代换的计算方法； ·掌握钢筋混凝土工程质量的检查和评定及质量事故的处 理。

第6讲第五章钢筋混凝土简支板桥(下)及T梁桥构造

第6讲第五章钢筋混凝土简支板桥(下)及T梁桥构造

简支T梁桥
简支T梁桥
（2）肋宽
• 作用：抗剪 • 考虑：尽量薄 • 屈曲稳定 施工可能 • 肋宽：0.15～0.20m （一般） • 0.16～0.24m （加大保护层厚度） 标准图肋宽：0.18m
同济大学版权
简支T梁桥
2、横隔梁尺寸
简支T梁桥
• • • • • • •
（1）高度： 3 中横隔梁： 4 主梁高 端横隔梁：①方便安装支座——下缘提高 ②稳定——与主梁同高 （2）肋宽： 0.12～0.16m 上宽下窄、内宽外窄——脱模
简支T梁桥
同济大学版权
简支T梁桥
简支T梁桥
（二）主要尺寸
1、主梁 2、横梁 3、翼板
1、主梁
• • • • • • （1）梁高 考虑：跨径、活载、主梁间距、经济 经济：跨径=10～20m的T梁 1 1 ( ~ 梁高= 11 16 )l 小跨←→大跨 标准图梁高： 10m—0.9m；13m—1.1m； 16m—1.3m；20m—1.5m
简支T梁桥
简支T梁桥
简支T梁桥
同济大学版权
简支T梁桥
（一）构造布置
简支T梁桥
• 1、主梁布置——用几片梁←→主梁间距，图。 • 影响到：材料用量 • 吊重 • 翼板刚度 • 主梁间距：1.5～2.2m → 1.6、2.0、2.2
2、横隔梁布置
• • • • • • • • • • • 作用：横向整体性、横向刚度 要求：刚度 缺点：施工麻烦 端横隔梁的作用： 有利于制造、运输、安装时的稳定 能显著增强全桥的整体性 → 必须设 中横隔梁的作用： 荷载横向分布均匀 减少翼缘板接缝开裂 → 跨径＞13m，宜设，1～3道，即5～8m一道
简支T梁桥
4、钢筋构造

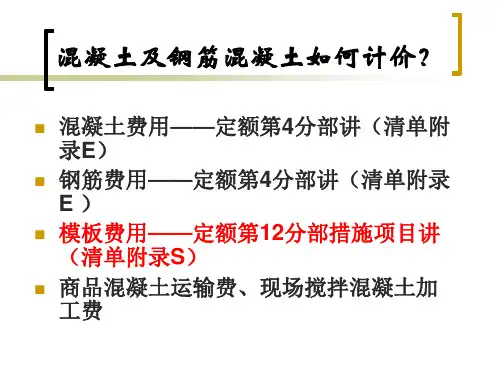

钢筋混凝土工程PPT


3.现浇钢筋混凝土板工程量计算：
（3）平板：现浇板在房间开间上设置梁，且 现浇板二边或三边由墙承重者，应视为平板， 其工程量应分别按梁、板计算。由剪力墙支撑 的板按平板计算。平板与圈梁相接时，板算至 圈梁的侧面。 （4）薄壳板的肋、基梁并入薄壳体积内计算。 （5）预制板间补现浇板缝工程量，按设计板 缝宽度乘以长度乘以预制板厚以“m3”计算。
圈梁与过梁连接在一起时
圈梁：V=圈梁长度×SQL-VGL 过梁：V=（门窗洞口宽+0.5m）×SGL
❖ 圈梁、过梁与主、次梁或柱(包括构造柱)交接 者，圈、过梁长度应算至主、次梁或柱的侧面。
圈梁与现浇板整浇时，板算至圈梁侧面，圈梁部 分仍应单独列项计算，执行圈梁综合单价。
叠（迭）合梁 叠合梁工程量，如下图(a)所示为叠合梁，按设
（2）无梁板 4-35 （3）平板 板厚100以内 4-36
板厚100以外 4-37 （4）筒壳 4-38 （5）双曲薄壳 4-39 （6）栏板4-40 （7）挑檐天沟4-41
现浇钢筋混凝土板综合单价子目划分
（8）雨棚4-42 （9）顶层阳台雨棚4-43 （10）阳台4-44 （11）预制板间补空板缝（缝宽150mm以内）
计图示的第二次灌浇部分的体积以“m3”计算。 注意：下图（b）为空心板端头后浇带，不能
执行叠合梁综合单价。
挑梁：
挑梁列项计算： 1.挑出部分变截面梁V1：执行异形梁4-25 V1＝1/2 ×1.5×（0.2+0.35）×0.24＝ 0.099 m3 2.压墙部分： （1）若此处墙上有圈梁，V3在计算圈梁时 已经计算过，不能重复计算， V2＝0.24 × 0.11 × 2＝0.0528 m3 执行圈梁4-26
框架柱
构造柱

混凝土结构设计原理第五章ppt课件


Nu
fc Acor 2
f y Ass0
f yAs
令2 / 2
图5-11 混凝土径向压力示意图 Nu 0.9( fc Acor 2 f y Ass0 f yAs)
α称为间接钢筋对混凝土约束的折减系数，当混凝土强度等级不超过C50时， 取α＝1.0；当混凝土强度等级为C80时，取α＝0.85；当混凝土强度等级在 C50与C80之间时，按直线内插法确定。
图5-16 不同长细比柱从加荷到破坏的N-M关系
在图5 -16中，示出了截面尺寸、配 筋和材料强度等完全相同，仅长细比不 相同的3根柱，从加载到破坏的示意图。
5.4 偏心受压构件的二阶效应
轴向压力对偏心受压构件的侧移和挠 曲产生附加弯矩和附加曲率的荷载效应称 为偏心受压构件的二阶荷载效应，简称二 阶效应。其中，由侧移产生的二阶效应， 习称P-Δ效应；由挠曲产生的二阶效应， 习称P-δ效应。
①M1/M2＞0.9或 ②轴压比N/fcA＞0.9或
③lci＞34-12(M1/M2)
3)考虑二阶效应后控制截面的弯矩设计值
《混凝土结构设计规范》规定，除排架结构柱外，
其他偏心受压构件考虑轴向压力在挠曲杆件中产生的
二阶效应后控制截面的弯矩设计值，应按下列公式计
算：
M CmnsM 2
Cm
0.7 0.3
5.3.2 偏心受压长柱的破坏类型
图5-15 长柱实测N-f曲线 偏心受压长柱在纵向弯曲影响下，可能发生失稳破坏和材料破坏两种破坏类 型。长细比很大时，构件的破坏不是由材料引起的，而是由于构件纵向弯曲失去 平衡引起的，称为“失稳破坏”。当柱长细比在一定范围内时，虽然在承受偏心 受压荷载后，偏心距由ei增加到 ei+f，使柱的承载能力比同样截面的短柱减小， 但就其破坏特征来讲与短柱一样都属于“材料破坏”，即因截面材料强度耗尽而 产生破坏。

建筑施工技术之钢筋混凝土工程PPT课件


• （一）荷载
• 计算模板及其支架时，应考虑下列荷载：
• 1.模板及其支架自重标准值
• 模板及其支架自重标准值根据模板设计图纸确定，肋形楼板及无梁楼板的荷载，可参考表。
• 2．新浇混凝土自重标准值
• 普通混凝土采用24kN/m3，其它混凝土根据实际重力密度确定。
• 3.钢筋自重标准值
• 根据工程图纸确定。一般梁板结构每立方米钢筋混凝土的钢筋自重标准值可按下列数值取用：
常用点焊机：①单点点焊机
②多头点焊机 ③悬挂式点焊机 ④手提式点焊机
第56页/共138页
点焊机操作现场：
第57页/共138页
取有效措施。
第20页/共138页
五、现浇结构模板的拆除
（一）拆除模板时混凝土的强度 ： 1. 不承重的模板，其混凝土强度应在其表面及棱角不致因拆模而受损坏时，方可拆除。 2.承重模板应在混凝土强度达到所规定的强度时，方能拆除。
第21页/共138页
（二）模板的拆除顺序和方法 • 模板的拆除顺序一般是先非承重模板，后承重模板；先侧板，后底板。 • 大型结构的模板，拆除时必须事前制订详细方案。
（2）冷拔总压缩率（β）：由盘条拔至成品钢丝的横截 面缩减率。
d
2 0
d2筋直径 ｄ －冷拔后成品钢丝直径
第41页/共138页
3、冷拔低碳钢丝质量要求： （1）外观检查；表面不得有裂纹和机械损伤。 （2）机械性能检验：外观合格后，分别做拉力和反复
弯曲试验，质量标准应符合有关 规定。 甲级冷拔低碳钢丝：逐盘检验 乙级冷拔低碳钢丝：分批抽样检验
第22页/共138页
第二节、钢筋工程
一、钢筋的分类验收和存放
1、种类：
常用钢材：钢筋
直径6～40ｍｍ

《钢筋混凝土》课件


绿色建筑与可持续发展
再生混凝土
利用废弃混凝土再生骨料制备的 混凝土，减少资源消耗和环境污
染。
节能混凝土
具有优异保温隔热性能的混凝土 ，能够降低建筑能耗，提高建筑
能效。
生态修复混凝土
具有生态恢复和环境改善功能的 混凝土，可用于河流、海岸等生
态环境的修复。
未来展望
智能化施工与管理
利用物联网、大数据和人工智能等技术实现钢筋混凝土结构的智能 化施工和管理。
02
钢筋的种类很多，常见 的有热轧钢筋、冷轧钢 筋、预应力钢筋等。
03
钢筋的规格和型号根据 其直径、形状和力学性 能进行分类。
04
钢筋的选用应考虑其承 载能力、耐久性和施工 可行性。
混凝土
01
02
03
04
混凝土是一种建筑材料，由骨 料、水、水泥和添加剂混合而
成。
混凝土具有抗压强度高、耐久 性好、成本低等优点。
《钢筋混凝土》PPT课件
目录
• 钢筋混凝土简介 • 钢筋混凝土材料 • 钢筋混凝土结构设计 • 钢筋混凝土施工方法 • 钢筋混凝土质量检测与维护 • 钢筋混凝土的未来发展
01
钢筋混凝土简介
定义与特性
定义
钢筋混凝土是一种建筑材料，由 水泥、骨料（沙、石）和水混合 ，加入钢筋增强其结构强度。
特性
具有较高的抗压和抗拉强度，良 好的耐久性和防火性能，广泛用 于建筑和土木工程领域。
04
钢筋混凝土施工方法
模板施工
模板设计
根据工程要求和结构特点，进行模板设计，确保模板的强度、刚度和 稳定性。
模板制作
按照模板设计图纸，选用合适的材料进行模板制作，确保模板的尺寸 、平整度和接缝严密。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

ppt课件
12
• 3)安装过程及要求：梁模板安装时，沿梁模板下 方地面上铺垫板，在柱模板缺口处钉衬口档，把 底板搁置在衬口档上；接着，立起靠近柱或墙的 顶撑，再将梁长度等分，立中间部分顶撑，顶撑 底下打入木楔，并检查调整标高；然后，把侧模 板放上，两头钉于衬口档上，在侧板底外侧铺钉 夹木，再钉上斜撑和水平拉条。有主次梁模板时， 要待主梁模板安装并校正后才能进行次梁模板安 装。梁模板安装后再拉中线检查、复核各梁模板
ppt课件
4
• 一、模板的作用、要求和种类 • 二、木模板 • 三、定型组合钢模板 • 四、钢框胶合板模板 • 五、模板的拆除 • 六、现浇混凝土结构模板的设计
ppt课件
5
一、模板的作用、要求和种类
• 1．模板系统包括模板、支架和紧固件三个部分。模板又 称模型板，是新浇混凝土成型用的模型。 2．支承模板及承受作用在模板上的荷载的结构(如支柱、 桁架等)均称为支架。 3．模板及其支架应根据工程结构形式、荷载大小、地基 土类别、施工设备和材料供应等条件进行设计。 4．模板及其支架的要求：
ppt课件
10
图5-4 基础施工图
ppt课件
11
2．柱子模板
• 1)柱子的特点是断面尺寸不大但 比较高。 (2)如图5－5所示，柱模板由内 拼板夹在两块外拼板之内组成， 亦可用短横板代替外拼板钉在内 拼板上
图5-5 柱模板 (a)拼板柱模板；(b)短横板柱模板 1-内拼板；2-外拼板；3-柱箍；4-梁缺口；5清理孔；6-木框； 7-盖板；8-拉紧螺栓；9-拼条；10-三角木条； 11-浇筑孔；12-短横板
档，把底板搁置在衬口档上； 2)立起靠近柱或墙的顶撑，再将梁长度等分，立中间部
分顶撑，顶撑底下打入木楔，并检查调整标高； 3)把侧模板放上，两头钉于衬口档上，在侧板底外侧铺
钉夹木，再钉上斜撑和水平拉条。
ppt课件
15
• (5)若梁的跨度等于或大于4m，应使梁底模板中部略起拱， 防止由于混凝土的重力使跨中下垂。如设计无规定时，起 拱高度宜为全跨长度的1/1000～3/1000。
ppt课件
7
二、木模板
• 木模板及其支架系统一般在加工厂或现场木工棚制成元件， 然后再在现场拼装。图5－2所示为基本元件之一拼板的构 造。
图5-2 拼板的构造
(a)一般拼板；(b)梁侧板的拼板
1-拼板p；pt课2-件拼条
8
• 1．基础模板 • 2．柱子模板 • 3．梁模板 • 4．楼板模板 • 5．楼梯模板
• (1)有足够的承载力、刚度和稳定性，能可靠地承受浇 筑混凝土的重力、侧压力以及施工荷载； (2)保证工程结构和构件各部位形状尺寸和相互位置的 正确； (3)构造简单，装拆方便，便于钢筋的绑扎与安装、混 凝土的浇筑与养护等工艺要求； (4)接缝严密，不得漏浆。
ppt课件
6
• 5．模板及其支架的分类：
• (1)按其所用的材料不同分为木模板、钢模板、钢木模 板、钢竹模板、胶合板模板、塑料模板、铝合金模板等； (2)按其结构构件的类型不同分为基础模板、柱模板、 楼板模板、墙模板、壳模板和烟囱模板等； (3)按其形式不同分为整体式模板、定型模板、工具式 模板、滑升模板、胎模等。
图5－1所示为施工现场不同构件的模板制作实例。
中心线位置是否正确。
ppt课件
13Biblioteka 图5-6所示为柱模的固定图。
图5-6 柱模的固定
ppt课件
14
3．梁模板
• (1)梁的特点是跨度大而宽度不大，梁底一般是架空的。 • (2)梁模板主要由底模、侧模、夹木及支架系统组成。 • (3)底模用长条模板加拼条拼成，或用整块板条。 • (4)梁模板安装： • 1)沿梁模板下方地面上铺垫板，在柱模板缺口处钉衬口
ppt课件
17
5．楼梯模板
• 1)楼梯模板的构造与楼板相似，不同点是楼梯模板要倾斜 支设，且要能形成踏步。
• (2)踏步模板分为底板及梯步两部分。
ppt课件
2
学习重点、难点：
• 模板的设计；钢筋的配料及加工；钢筋混凝土工程的施工 工艺；预制钢筋混凝土构件施工。 学习方法： 采用文字与图片、动画、视频相结合的方式，使学习 变得生动有趣，从而便于学习者快速掌握钢筋混凝土的有 关知识。
• 建议学时数：22学时
ppt课件
3
第一节 模板工程
• 模板工程占钢筋混凝土工程总价的20%～30%，占劳动量的 30%～40%，占工期的50%左右，决定着施工方法和施工机 械的选择，直接影响工期和造价。 模板是使新拌混凝土在浇筑过程中保持设计要求的位 置尺寸和几何形状，使之硬化成为钢筋混凝土结构或构件 的模型。 模板工程的施工包括模板的选材、选型、设计、制作、 安装、拆除和周转等过程。
图5-7所示为梁模板图。
图5-7 梁模板
ppt课件
16
4．楼板模板
• (1)楼板的特点是面积大而厚度比较薄，侧向压力小。 • (2)楼板模板及其支架系统，主要承受钢筋、混凝土的自
重及其施工荷载，保证模板不变形，如图5－8所示。
图5-8 梁及楼板模板
1-楼板模板；2-梁侧模板；3-楞木；4-托木；
5-杠木；6-夹木；7-短撑；8-杠木撑；9-琵琶撑
二、木模板
ppt课件
9
1．基础模板
• (1)基础的特点是高度不大而体积较大，基础模板一般利 用地基或基槽(坑)进行支撑。 (2)安装时，要保证上下模板不发生相对位移，如为杯形 基础，则还要在其中放入杯口模板。
图5－3所示为阶梯形基础模板。图5-4所示为基础施工图。
图5-3 阶梯形基础模板 1-拼板；2-斜撑；3-木桩；4-铁丝
第五章 钢筋混凝土工程
概述
主要内容： 在模板工程中，模板的种类、构造、安装和发
展方向；在钢筋工程中，钢筋的验收与存放、钢筋 的冷拉、钢筋的连接技术以及钢筋的配料、代换和 加工安装；在混凝土工程中，混凝土所需的原材料 以及浇捣、养护和质量检查，特别强调对工程质量 事故的防治。
ppt课件
1
学习要求：
·了解钢筋混凝土工程的特点及其发展方向； ·了解模板的种类、构造和安装； ·了解钢筋的种类、性能及验收要求； ·熟悉钢筋混凝土工程的施工过程、施工工艺； ·掌握钢筋的冷拉及钢筋的配料、代换的计算方法； ·掌握钢筋混凝土工程质量的检查和评定及质量事故的处 理。
