印制电路板设计初步印制电路板（Printed Circuit Board，简称PCB）是电子装置中的一种重要组成部分，它通过将电子元器件和电路连接起来，实现电流、信号和功率的传输与控制。
PCB设计是将电路原理图转化为实际的可供制造的电路板的过程，是电子产品开发过程中的关键环节。
本文将从PCB设计的基本原则、设计流程以及一些常见的设计技巧等方面进行初步介绍，旨在帮助初学者快速入门PCB设计。
一、PCB设计的基本原则1.简洁性：PCB设计应力求简单、紧凑、清晰，避免布线过于复杂，以减少信号传输时的损耗和干扰。
2.规则性：PCB设计应遵循一系列规范、标准和约束条件，如最小线宽、最小间距、层间规则等，以保证制造工艺的可实施性和可靠性。
3.可靠性：PCB设计应考虑元器件的稳定性、散热性以及外界环境条件对PCB的影响，以确保电路板的长期稳定运行和安全性。
4.可维护性：PCB设计应考虑到现场维护和维修的需要，使得电路板易于检修和更换部件，提高整个电子产品的维护效率。
二、PCB设计的流程1.原理图设计：根据电子产品的功能需求，利用专业的电子设计软件，绘制电路的原理图，包括元器件的连接、组合和信号流向等。
2.PCB尺寸和布局规划：根据原理图和电子产品外壳的尺寸要求，确定PCB的尺寸，并规划布局，包括元器件的摆放和整体线路的布线。
3.元器件选择和布局：根据原理图和电子产品的功能需求，选择合适的元器件，并将其放置在PCB上，考虑到元器件之间的互相影响和布线的便捷性。
4.连接线路设计：根据原理图和元器件的布局，进行连线的设计，遵循布线规则和原理图的连接要求，尽量减少线路长度、交叉和干扰。
5.路径优化和调整：通过电子设计软件的自动布线功能，进行路径的优化和调整，以确保电路的性能和稳定性。
6.电源和地线布线：为电路板提供合适的电源和地线，确保电源供电的稳定与可靠。
7.信号完整性分析和调整：对电路中的高速信号进行完整性分析，包括信号的传输延迟、串扰等情况，并做出相应的调整和优化。
第3章印制电路板设计与制作印制电路板(PCB--Printed Circuit Borad)是由印制电路加基板构成的，它是电子工业重要的电子部件之一。
印制电路板在电子设备中的广泛应用，大大提高了产品的一致性、重现性、成品率，同时由于机械化和自动化生产的实现，生产效率大为提高，且可以明显地减少接线的数量以及能消除接线错误，从而保证了电子设备的质量，降低了生产成本，方便了使用中的维修工作。
3.1 印制电路板的设计3.1.1 有关印制电路板的概念和设计要求1．印制电路板的概念印制：采用某种方法在一个表面上再现符号和图形的工艺，他包含通常意义的印刷。
敷铜板：由绝缘基板和粘敷在上面的铜箔构成，是用减成法制造印制电路板的原料。
印制元件：采用印制法在基板上制成的电路元件，如电感、电容等。
印制线路：采用印制法在基板上制成的导电图形，包括印制导线、焊盘等。
印制电路：采用印制法按预定设计得到的电路，包括印制线路和印制元件或由二者组成的电路。
印制电路板：完成了印制电路或印制线路加工的板子。
简称印制板，它不包括安装在板子上的元器件和进一步的加工。
印制电路板组件：安装了元器件或其他部件的印制板部件。
板上所有安装、焊接、涂覆都已完成，习惯上按其功能或用途称为“某某板”“某某卡”，如计算机的主板、显卡等。
单面板：仅一面上有导电图形的印制板。
双面板：两面都有导电图形的印制板。
多层板：有三层或三层以上导电图形和绝缘材料层压合成的印制板。
在基板上再现导电图形有两种基本方式：减成法和加成法。

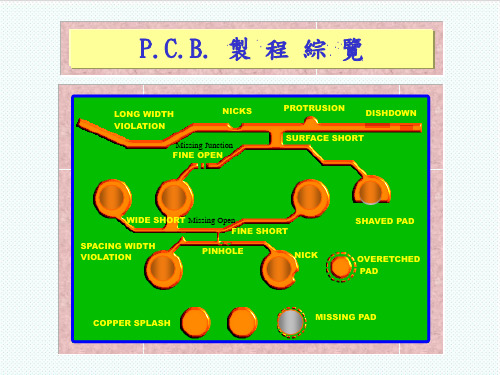

减成法：先将基板上敷满铜箔，然后用化学或机械方式除去不需要的部分。
又分蚀刻法和雕刻法。
a.蚀刻法----采用化学腐蚀办法除去不需要的铜箔。
这是主要的制造方法。
b.雕刻法----用机械加工方法除去不需要的铜箔。
这在单件试制或业余条件下可快速制出印制板。
加成法: 在绝缘基板上用某种方式敷设所需的印制电路图形，敷设印制电路有丝印电镀法、粘贴法等。
印制板是电子工业重要的电子部件之一，在电子设备中有如下功能：a.提供分离元件、集成电路等各种元器件固定、装配的机械支撑。
