40GDL6-12×11GDL、GDLF型立式不锈钢多级泵

【DL系列立式多级离心泵】产品:【DL系列立式多级离心泵】产品简介：DL、DLR型立式多级离心泵是公司根据高层建筑给水市场的实际需要和国家消防局GB 6245《消防泵性能要求和试验方法》标准而研制开发的多级泵新型产品。

DL立式多级离心泵供输送不含坚硬颗粒及物理化学性质类似于水的介质之用。

流量范围为5～360m3/h,扬程范围为22～300m,配套功率范围为1.5～220KW,口径范围为φ40～φ200m。

同一台泵的出口可设1～5个出口，低转速n=1450r/min。

【DL系列立式多级离心泵】型号意义：【DL系列立式多级离心泵】使用条件：1、使用的介质应类似水，运动粘度<150mm2/s,且无坚硬颗粒，无腐蚀性质；2、DL立式多级离心泵使用的环境海拔高度<1000米，超过时应在订货进提出，以便本厂为您提供更为可靠的产品；3、介质使用温度-15℃～120℃;4、最大系统工作压力≤2.5MPa;5、周围环境温度应低于40℃,相对湿度低于95%。

【DL系列立式多级离心泵】产品特点：DL系列立式多级离心泵采用国内优秀高效节能的水力模型，具有效率高，性能曲线平缓，运行范围广，符合消防局的有关规定，满足不同用户的使用需要；DL立式多级离心泵采用立式分段式结构，具有运转平稳、噪音低、使用寿命长、占地面积少、安装维护方便等优点。

【DL系列立式多级离心泵】主要用途：DL系列立式多级离心泵主要用于高层建筑生活给水、消防恒压供水、自动喷淋水、自动水幕供水等，也可应用于厂矿给排水、远距离送水，各种设备配套使用以及各种生产工艺用水等。

DL型立式多级离心泵介质使用温度不超过80℃，DLR型立式多级离心泵介质使用温度不超过120℃。

【DL系列立式多级离心泵】结构图：【DL系列立式多级离心泵】结构说明：DL型立式多级离心泵由电机和泵两部分组成，电机为Y型三相异步电机，泵和电机采用联轴器连接，整体为刚性连接，使用时无需校正。

长沙自平衡多级泵厂家宏力水泵整理 40DLR8-10*10型立式多级离心泵概述：
40DLR8-10*10型立式多级离心泵系立式、单吸、多级、分段式离心泵，适用于城镇供水和集中供热系统。

用来输送清水或物理和化学性质类似于清水的液体之用。

立式多级离心泵输送介质温度在80℃以下，立式多级热水泵输送介质温度在150℃以下。

40DLR8-10*10型立式多级离心泵参数范围：
流量Q 8m3/h
扬程H 100m
40DLR8-10*10型立式多级离心泵结构型式：
40DLR8-10*10立式多级离心泵为立式安装，具有结构紧凑、噪声低、占地面积小的特点，泵的轴封为填料密封、机械密封。

40DLR8-10*10型立式多级离心泵旋转方向：
从电机端看，泵为逆时针方向旋转。

40DLR8-10*10型立式多级离心泵主要零件材质：
40DLR8-10*10立式多级离心泵的过流部件进水段、中段、出水段、叶轮、密封环材质为铸铁，轴为优质碳素钢。

（可订制）
40DLR8-10*10型立式多级离心泵成套范围：
40DLR8-10*10立式多级离心泵成套供应泵和电动机。

CDLF型立式多级不锈钢离心泵型号及技术参数一、CDLF型立式多级不锈钢离心泵产品概述CDLF型立式多级不锈钢离心泵(以下简称离心泵)吸取了国内外先进技术而设计制造的非自吸立式多级离心泵。

更换非常方便。

采用标准立式电机和快装式机械密封。

泵的过流部分均采用不锈钢(304\316材料制成。

以其高效节能、质量可靠、使用范围广等特点，可适用于轻度腐蚀性介质。

离心泵可替代国外CRCRN等同类产品。

二、CDLF型立式多级不锈钢离心泵产品特征：大大提高泵的性能及使用寿命。

1采用优良的水力模型和先进的制造工艺。

可提高泵运行的可靠性及输送介质的温度。

2由于轴封采用材料为硬质合金及氟橡胶的机械密封。

使得泵可适用于轻度腐蚀性介质。

3离心泵的过流部分采用不锈钢板冲压焊接而成。

检修方便。

4整体结构紧凑、体积小、重量轻、噪声低、节能效果显著。

可直接用于管路当中。

5泵的进水口与出水口位于泵座同一水平线上。

用户可方便地根据需要配备电机。

6采用标准电机。

对泵干转、缺相、过载等进行有效保护。

7可根据用户需要配备智能保护器。

三、CDLF型立式多级不锈钢离心泵产品用途：供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。

工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。

工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸性和碱性介质输送。

水处理：超滤系统、反渗透系统、蒸馏系统、分离器营销软件和游泳池的水处理系统。

灌溉：农田灌溉、喷灌、滴灌。

四、CDLF型立式多级不锈钢离心泵输送介质：1稀薄、清洁、不含固体颗粒或纤维的非易燃易爆介质。

2诸如矿泉水、软化水、纯水、清油和其他轻化工介质。

可应用于抽送轻度腐蚀性介质。

3离心泵主要材料为不锈钢。

五、CDLF型立式多级不锈钢离心泵技术参数：流量：4.2-504m3/h扬程：24-240m功率：1.5-450kw转速：1480r/min口径：40-250温度范围：0-+90℃;工作压力：2.4Mpa六、CDLF型立式多级不锈钢离心泵漏液原因CDLF型立式多级不锈钢离心泵在运转中突然泄漏大多数是由于工况变化较大或操作、维护不当引起的。

各种泵操作规程各种泵操作规程⼀.离⼼泵：型号说明：ISG型系列⽴式管道离⼼GDLF型⽴式不锈钢多级IHW型不锈钢卧式管道离ZS型不锈钢卧式单级离⼼SG型管道增压泵ISW型系列卧式离⼼泵|DL型⽴式多级离⼼泵IS型离⼼泵|单级单吸离ISG系列单级单吸⽴式管GDL型⽴式管道多级离⼼D型系列多级离⼼泵GDLW系列不锈钢多级离S型单级双吸离⼼泵IH型卧式不锈钢化⼯离⼼TSWA型卧式多级离⼼泵IHF系列氟塑料衬⾥离⼼ISGD型低转速离⼼泵ISW型卧式管道离⼼泵|ISGB型便拆⽴式管道离PBG型屏蔽式管道泵SFB、SFBX不锈钢耐PF型强耐腐蚀离⼼泵ISWR型卧式热⽔管道离LHP⽴式屏蔽泵ⅠⅡⅢⅣ第⼀部分代表泵的吸⼊⼝直径，是⽤单位为毫⽶的阿拉伯数字表⽰，如80、100等。

第⼆部分代表泵的基本结构、特征、⽤途及材料等。

⽤汉语拼⾳字母的字⾸标注，如S 表⽰单级双吸离⼼⽔泵；D表⽰分段式多级离⼼泵；F表⽰耐腐蚀泵；Y表⽰单级离⼼油泵；R表⽰热⽔泵等等。

第三部分代表泵的扬程及级数，是⽤mH2O为单位的阿拉伯数字表⽰。

第四部分代表泵的变形产品，⽤⼤写的汉语拼⾳字母A、B、C三个字母分别表⽰叶轮经第⼀次、第⼆次切割等。

例如：250D--60x6表⽰进出⼝公称直径为250毫⽶，单级扬程为60⽶⽔柱，级数为6级的分段式多级离⼼泵。

再如：100R--37A表⽰进出⼝公称直径为100mm，扬程为37⽶⽔柱，叶轮经第⼀次切割的热⽔离⼼泵。

⼆、IS泵的型号编制：（IS泵仍是单级单吸悬臂式离⼼泵）ⅠⅡ----III---ⅣⅤ第⼀部分：代表泵的名称，⽤IS表⽰；第⼆部分：代表泵的吸⼊⼝直径，以mm为单位，⽤阿拉伯数字表⽰。

第三部分：代表泵的排出⼝直径，以mm为单位，⽤阿拉伯数字表⽰。

第四部分：代表泵叶轮名义直径，以mm为单位，⽤阿拉伯数字表⽰。

第五部分：代表泵的变形产品，⽤A、B、C三个字母表⽰。

例如：IS65--50--160A表⽰吸⼊⼝直径65mm，排出⼝直径50mm,叶轮名义直径160mm,叶轮经第⼀次切割的单级单吸离⼼泵。

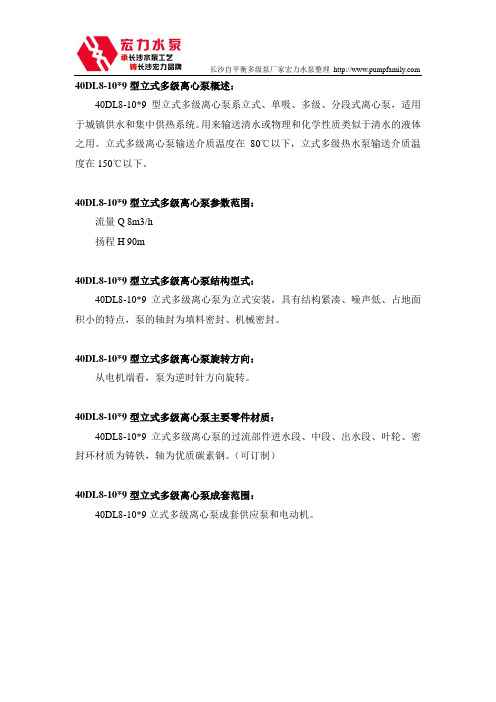

长沙自平衡多级泵厂家宏力水泵整理 40DL8-10*9型立式多级离心泵概述：
40DL8-10*9型立式多级离心泵系立式、单吸、多级、分段式离心泵，适用于城镇供水和集中供热系统。

用来输送清水或物理和化学性质类似于清水的液体之用。

立式多级离心泵输送介质温度在80℃以下，立式多级热水泵输送介质温度在150℃以下。

40DL8-10*9型立式多级离心泵参数范围：
流量Q 8m3/h
扬程H 90m
40DL8-10*9型立式多级离心泵结构型式：
40DL8-10*9立式多级离心泵为立式安装，具有结构紧凑、噪声低、占地面积小的特点，泵的轴封为填料密封、机械密封。

40DL8-10*9型立式多级离心泵旋转方向：
从电机端看，泵为逆时针方向旋转。

40DL8-10*9型立式多级离心泵主要零件材质：
40DL8-10*9立式多级离心泵的过流部件进水段、中段、出水段、叶轮、密封环材质为铸铁，轴为优质碳素钢。

（可订制）
40DL8-10*9型立式多级离心泵成套范围：
40DL8-10*9立式多级离心泵成套供应泵和电动机。

【GDL系列立式多级管道离心泵】产品:【GDL系列立式多级管道离心泵】产品简介：GDL型立式多级管道离心泵是我司在国外优秀泵型之基础上结合用户的使用要求及消防有关标准，并根据JB/TQ6435-92标准设计制造的新一代产品。

水泵吸入、排出口位于同一直线上。

转子部件由轴、叶轮、叶轮挡套、轴套等零件组成，进水段、中段、出水段用拉紧螺栓联结。

轴封采用机械密封，用平衡室的压力水进行润滑和冷却。

是各大行业冷热水或物理化学性质类似于水等液体输送的最佳泵型。

产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

广泛应用于高压运行系统中冷热清水的循环和增压、高层建筑多台泵并联供水、消防、锅炉给水和冷却水系统及各种冲洗液的输送等。

【GDL系列立式多级管道离心泵】型号意义：【GDL系列立式多级管道离心泵】产品特点：1、GDL型立式多级离心泵为立式结构，具有占地面积小的特点，泵重心重合于泵脚中心，因而运行平稳、振动小、寿命长。

2、GDL型立式多级离心泵口径相同且在同一水平中心线上，无需改变管路结构，可直接安装在管道的任何部们，安装极为方便。

3、电机外加防雨罩可直接置于室外使用，而无需建造泵房，大大节约基建投资。

4、GDL型立式多级离心泵扬程可通过改变泵级数（叶轮数量）来满足不同要求，故适用范围广。

5、轴封采用硬质合金机械密封，密封可靠，无泄漏，机械损失小。

6、高效节能，外形美观。

7、注50口径以上内件铸件成形。

【GDL系列立式多级管道离心泵】技术参数：流量：2-160m3/h；扬程：24-200m；功率：1.1-90kw；转速：2900r/min；口径：φ25-φ150；温度范围：-15-+120℃；工作压力：≤2.5Mpa。

【GDL系列立式多级管道离心泵】使用条件：1、用于输送清水或物理化学性质类似于清水的液体；2、输送液体中应无固体颗粒，无纤维，无强腐蚀性，无爆炸危险；3、最高液体温度不超过120℃；4、最高工作压力不超过2.5MPa;5、电源为了3相380V、50HZ。

高压多级锅炉泵高压多级锅炉泵概述：高压多级锅炉泵系单吸、多级、节段式离心清水泵，适用于中、低压锅炉给水、工厂、城市高扬程输水。

供输送清水或物理、化学性质类似于清水的液体，此两种泵输送介质温度为-20℃～105℃(DG85-80、200DG43除外，此两种泵输送介质温度为-20℃～105℃)。

泵进口压里不得超过0.59MPa(6kgf/cm2)。

高压多级锅炉泵参数范围：流量Q 6~346m3/s扬程H 102~1056m高压多级锅炉泵型号说明：DG25－50×3DG－单吸、高压多级锅炉泵25－流量(m3/h)50－泵单级扬程（m）3－泵级数40DGⅠ40×340－泵进口口径（mm）DG－单吸、高压多级锅炉泵40－泵单级扬程（m）3－泵级数高压多级锅炉泵结构型式：高压多级锅炉泵的吸入口、吐出口均垂直向上，转子轴向力由平衡盘来平衡。

轴封可为填料密封，也可为机械密封。

转子的支承仅DG85-80、DG85-67、DG155-67采用滑动轴承，稀油润滑，其它泵均采用滚动轴承。

高压多级锅炉泵旋转方向：从电机端看，泵为顺时针方向旋转。

高压多级锅炉泵主要零件材质：高压多级锅炉泵的过流部件除DG85-80、200DG43材质为铸钢外，其余泵材质均为铸铁。

高压多级锅炉泵成套范围：成套供应泵、电机、止回阀、闸阀、公用底座或本身底座。

参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mm kg40DGⅠ40×3 610121.72.83.3123120115.529805.827.117.711 Y160M1-234.546492.63.32.9170404012540DGⅠ40×4 610121.72.83.316416015429807.769.4810.2815 Y160M2-234.546492.63.32.9170404014540DGⅠ40×5 610121.72.83.3205200192.529809.711.8512.8518.5Y160L-234.546492.63.32.9170404016540DGⅠ40×6 610121.72.83.3246240231298011.6414.6215.4218.5Y160L-234.546492.63.32.9170404018540DGⅠ40×7 610121.72.83.3287280269.5298013.5816.5917.9922 Y180M-234.546492.63.32.9170404020540DGⅠ40×8 610121.72.83.3328320308298015.5218.9620.5622 Y180M-234.546492.63.32.9170404022540DGⅠ40×9 610121.72.83.3369360346.5298017.4621.3323.1330 Y200L1-234.546492.63.32.9170404024540DGⅠ40×10 610121.72.83.3410400385298019.423.725.730 Y200L1-234.546492.63.32.91704040265DG25-50×3 1525284.16.97.8154.5150144298014.318.920.330 Y200L1-24454542.42.72.81968080270DG25-50×4 1525284.16.97.8206200192298019.125.227.137 Y200L2-24454542.42.72.81968080295DG25-50×5 1525284.16.97.8257.5250240298023.931.533.937 Y200L2-24454542.42.72.81968080315DG25-50×6 1525284.16.97.8309300288298028.637.840.745 Y225M-24454542.42.72.8196808034DG25-50×7 1525284.16.97.8360.5350336298033.444.147.555 Y250M-24454542.42.72.819680803691参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mm kgDG25-50×8 1525284.16.97.8412400384298038.250.454.275 Y280S-24454542.42.72.81968080385DG25-50×9 1525284.16.97.8463.545043229804356.76175 Y280S-24454542.42.72.81968080405DG25-50×10 1525284.16.97.8515500480298047.76367.875 Y280S-24454542.42.72.8196808043DG25-50×11 1525284.16.97.8566550528298052.569.374.690 Y280M-24454542.42.72.8196808045DG25-50×12 1525284.16.97.8618600576298057.375.681.4110 Y315S-24454542.42.72.81968080475DG80-30×3 2643487.211.913.31029083.42980121515.818.5Y160-260706933.94.3162808015DG80-30×4 2643487.211.913.3136120111.2298016202122 Y180M-260706933.94.31628080165DG80-30×5 2643487.211.913.31701501392980202526.330 Y200L1-260706933.94.3162808018DG80-30×6 2643487.211.913.3204180166.82980243031.537 Y200L2-260706933.94.31628080195DG80-30×7 2643487.211.913.3238210194.62980283536.845 Y225M-260706933.94.3162808021DG80-30×8 2643487.211.913.3272240222.4298032404255 Y250M-260706933.94.31628080225DG80-30×9 2643487.211.913.3306270250.22980364547.355 Y250M-260706933.94.3162808024DG80-30×10 2643487.211.913.33403002782980405052.575 Y280S-260706933.94.3162808025592参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/ s L/s m r/minkw kw % m mm mm kgDG46-50×3 2846507.812.813.9172.5150144298024.829.93137 Y200L2-2536363.22.52.832088080270DG46-50×4 2846507.812.813.9230200192298033.139.841.355 Y250M-2536363.22.52.832088080295DG46-50×5 2846507.812.813.9287.2250240298041.449.851.675 Y280S-2536363.22.52.832088080315DG46-50×6 2846507.812.813.9345300288298049.656.761.975 Y280S-2536363.22.52.832088080340DG46-50×7 2846507.812.813.9402.5350336298057.969.772.290 Y280M-2536363.22.52.832088080360DG46-50×8 2846507.812.813.9460400384298066.279.682.690 Y280M-2536363.22.52.832088080385DG46-50×9 2846507.812.813.9517.5450430298074.489.692.911Y315S-2536363.22.52.832088080405DG46-50×10 2846507.812.813.9575500480298082.799.5103.5132Y315M1-2536363.22.52.832088080430DG46-50×11 2846507.812.813.9632.5550528298091109113.5132Y315M1-2536363.22.52.832088080450DG46-50×12 2846507.812.813.9680600576298099.3119.4123.916Y315L1-2536363.22.52.83208808047580DG20×2 32.450.465.291418.143.24034.214806.287.849.1311 Y160M-460.77066.52.22.52.8255806534080DG20×3 32.450.465.291418.164.86051.314809.4211.813.715 Y160L-460.77066.52.22.52.8255806540280DG20×4 32.450.465.291418.186.48068.4148012.615.718.322 Y180L-460.77066.52.22.52.8255806546493参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mm kg80DG20×5 32.450.465.291418.110810085.5148015.719.622.830 Y160M-460.77066.52.22.52.8255806552680DG20×6 32.450.465.291418.1129.6120102.6148018.823.527.430 Y160L-460.77066.52.22.52.8255806558880DG20×7 32.450.465.291418.1151140120148021.927.53237 Y160M-460.77066.52.22.52.8255806565080DG20×8 32.450.465.291418.1173160137148025.131.436.645 Y160L-460.77066.52.22.52.8255806571280DG20×9 32.450.465.291418.1194180154148028.235.341.445 Y160M-460.77066.52.22.52.8255806577480DG20×10 32.450.465.291418.1216200171148031.439.245.655 Y160L-460.77066.52.22.52.82558065836DG85-67×3 558510015.323.627.8222201183298061.571.576.690 Y280M-25465653.344.4235150150846DG85-67×4 558510015.323.627.8296268244298082.195.4102.211Y315S-25465653.344.4235150150964DG85-67×5 558510015.323.627.83703353052980102.5119.3127.716Y315L1-25465653.344.42351501501126DG85-67×6 558510015.323.627.84444023652980123.1143.1152.816Y315M2-25465653.344.42351501501434DG85-67×7 558510015.323.627.85184694272980143.6166.9178.8185Y315SB-25465653.344.42351501501556DG85-67×8 558510015.323.627.85925364882980164.1190.8204.322Y315M1B-25465653.344.42351501501624DG85-67×9 558510015.323.627.86666035492980184.6214.6229.925Y315M2-25465653.344.423515015018494参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mm kgDG85-80×5 54851081523.6304404003502980122142156185 Y315M-25365664.54.45.32501001001420DG85-80×6 54851081523.6305284804202980147171187200 Y315M-25365664.54.45.32501001001490DG85-80×7 54851081523.6306165604902980171199218250 Y355-25365664.54.45.32501001001570DG85-80×8 54851081523.6307046405602980195228250280 Y355-25365664.54.45.32501001001640DG85-80×9 54851081523.6307927206302980220256281315 Y355-25365664.54.45.32501001001710DG85-80×10 54851081523.6308808007002980244285312355 Y355-25365664.54.45.32501001001790DG85-80×11 54851081523.6309688807702980269313343400 Y355-25365664.54.45.32501001001860DG85-80×12 54851081523.6309688807702980293342374450 Y400-25365664.54.45.32501001001930100DG20×2 721001262027.83543.44034148013.115.116.722 Y180L-46572702.83.54.426710080350100DG20×3 721001262027.83565.16051148019.622.72530 Y200L-46572702.83.54.426710080413100DG20×4 721001262027.83586.88068148026.230.333.337 Y225S-46572702.83.54.426710080476100DG20×5 721001262027.83510910085148032.937.941.745 Y225M-46572702.83.54.426710080539100DG20×6 721001262027.835130120102148039.345.45055 Y250M-46572702.83.54.42671008060295参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mm kg100DG20×7 721001262027.835152140119148045.95358.475 Y280S-46572702.83.54.426710080665100DG20×8 721001262027.835174160136148052.560.566.775 Y280S-46572702.83.54.426710080728100DG20×9 721001262027.835195180153148058.868.17590 Y280M-46572702.83.54.426710080791100DG20×10 721001262027.835217200170148065.575.583.390 Y280M-46572702.83.54.426710080854DG155-67×3 9515518526.34351.3228201177298093.6114.7122.1132Y315M1-26374732.64.55.7235150150952DG155-67×4 9515518526.34351.33042682362980124.8152.9162.8185Y315M-26374732.64.55.72351501501024DG155-67×5 9515518526.34351.33803352952980156191.1203.622Y315M-26374732.64.55.72351501501145DG155-67×6 9515518526.34351.34564023542980187.2229.3244.328Y355M2-26374732.64.55.72351501501435DG155-67×7 9515518526.34351.35324694132980218.4267.6285315Y355M3-26374732.64.55.72351501501558DG155-67×8 9515518526.34351.36085364722980249.6305.8325.7355Y355L1-26374732.64.55.7235150150170DG155-67×9 9515518526.34351.36846035312980280.8344366.445Y400-26374732.64.55.7235150150186150DG30×3 119155190334352.798.192.18414804350.55875 Y280S-47477752.83.54.7305150150570150DG30×4 119155190334352.7130.8122.8112148057.467.377.390 Y280M-47477752.83.54.730515015064096参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mm kg150DG30×5 119155190334352.7163.5152.5140148071.683.696.611Y315S-47477752.83.54.7305150150700150DG30×6 119155190334352.7196.2184.2168148085.9101116132Y315M-47477752.83.54.7305150150780150DG30×7 119155190334352.7228.9214.92521480100.3118135.216Y315M-47477752.83.54.7305150150850150DG30×8 119155190334352.7261.6245.62241480114.6134.7154.620Y355M-47477752.83.54.7305150150920150DG30×9 119155190334352.7294.3276.32521480128.9151.5173.920Y355M-47477752.83.54.7305150150990150DG30×10 119155190334352.73273072801480143.2168.3193.222Y355M-47477752.83.54.7305150150106DG280-43×3 19028834652.88096.1135.9122.4111148096.9120132.916Y315L1-47380783.04.76.0360 200 865DG280-43×4 19028834652.88096.1181.2163.21481480129.2160177.220Y315L1-47380783.04.76.0360 200 977DG280-43×5 19028834652.88096.1226.52041851480161.5200221.525Y355-47380783.04.76.0360 2001097DG280-43×6 19028834652.88096.1271.8244.822214801938240265.8315Y3556-47380783.04.76.0360 2001218DG280-43×7 19028834652.88096.1317.1285.62591480226.1280310.1355Y400-47380783.04.76.0360 2001339DG280-43×8 19028834652.88096.1362.4326.42961480258.4320354.445Y400-47380783.04.76.0360 2001459DG280-43×9 19028834652.88096.1407.7367.23331480290.7360398.745Y400-47380783.04.76.0360 20015897参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mm kg200DG43×3 19028834652.88096.1135.9122.4111148096.9120132.916Y315L1-47380783.04.76.0360200200140200DG43×4 19028834652.88096.1181.2163.21481480129.2160177.220Y315L2-47380783.04.76.0360200200151200DG43×5 19028834652.88096.1226.52041851480161.5200221.525Y355-47380783.04.76.0360200200162200DG43×6 19028834652.88096.1271.8244.82221480193.8240265.8315Y355-47380783.04.76.0360200200173200DG43×7 19028834652.88096.1317.1285.62591480226.1280310.1355Y400-47380783.04.76.0360200200184200DG43×8 19028834652.88096.1362.4326.42961480258.4320354.445Y400-47380783.04.76.0360200200195200DG43×9 19028834652.88096.1407.7367.23331480290.7360398.745Y400-47380783.04.76.0360200200210。

【DL系列立式多级离心泵】产品:【DL系列立式多级离心泵】产品简介：DL、DLR型立式多级离心泵是公司根据高层建筑给水市场的实际需要和国家消防局GB 6245《消防泵性能要求和试验方法》标准而研制开发的多级泵新型产品。

DL立式多级离心泵供输送不含坚硬颗粒及物理化学性质类似于水的介质之用。

流量范围为5～360m3/h,扬程范围为22～300m,配套功率范围为1.5～220KW,口径范围为φ40～φ200m。

同一台泵的出口可设1～5个出口，低转速n=1450r/min。

【DL系列立式多级离心泵】型号意义：【DL系列立式多级离心泵】使用条件：1、使用的介质应类似水，运动粘度<150mm2/s,且无坚硬颗粒，无腐蚀性质；2、DL立式多级离心泵使用的环境海拔高度<1000米，超过时应在订货进提出，以便本厂为您提供更为可靠的产品；3、介质使用温度-15℃～120℃;4、最大系统工作压力≤2.5MPa;5、周围环境温度应低于40℃,相对湿度低于95%。

【DL系列立式多级离心泵】产品特点：DL系列立式多级离心泵采用国内优秀高效节能的水力模型，具有效率高，性能曲线平缓，运行范围广，符合消防局的有关规定，满足不同用户的使用需要；DL立式多级离心泵采用立式分段式结构，具有运转平稳、噪音低、使用寿命长、占地面积少、安装维护方便等优点。

【DL系列立式多级离心泵】主要用途：DL系列立式多级离心泵主要用于高层建筑生活给水、消防恒压供水、自动喷淋水、自动水幕供水等，也可应用于厂矿给排水、远距离送水，各种设备配套使用以及各种生产工艺用水等。

DL型立式多级离心泵介质使用温度不超过80℃，DLR型立式多级离心泵介质使用温度不超过120℃。

【DL系列立式多级离心泵】结构图：序号名称材料或型号序号名称材料或型号1电机Y系列（V5）4极12出水段HT2002联轴器HT20013平衡套HT2003弹性块橡胶14平衡鼓HT2004轴承压盖HT20015末级导叶HT2005轴承并帽4516中段HT2006轴承盒HT20017导叶HT2007轴承180系列18叶轮HT2008挡水套4519出水段HT2009石棉压盖HT20020下轴套4510石棉石棉21下轴承铜合金11填料函体HT20022轴45、2Cr13【DL系列立式多级离心泵】结构说明：DL型立式多级离心泵由电机和泵两部分组成，电机为Y型三相异步电机，泵和电机采用联轴器连接，整体为刚性连接，使用时无需校正。
