最新CDMA天馈系统简介

移动通信天馈系统天馈系统是任何一个无线通信系统不可或缺的一个组成部分。

在发信端，它将高频传导电流转变为空间的电磁波而发送出去；在接收端，它反过来将空间电磁波转变成高频信号的传导电流输入接收机。

通常，一个移动通信的天馈系统由天线，共用设备，以及传输线共同组成。

由于天线系统在理论上涉及较深的电磁场理论，我们将不多叙述，而仅以工程实用为主，介绍其一些基本参数及主要性能。

第一节 传输线传输线的作用主要是将无线电收发设备与天线相连接。

对传输线的主要要求是损耗小，两端阻抗相匹配，足够的功率容限，阻燃防火等。

在某些特殊场合，传输线还可用来作阻抗变换用途。

一、传输线的基本参数移动通信频段使用的传输线绝大多数是同轴电缆。

它是一种外导体接地作为屏蔽层的不对称传输线。

其等效电路如图3－1所示。

图中L 、R 、C 、G 都是分布参数，分别代表传输线单位长度、电感、电阻、电容和电导。

当传输线的损耗足够小时，即ωL>>R ，ωC>>G ，其特性阻抗。

图3－1 不对称传输线的等效电路CLZ ≈0 （3－1）当两导体间全部充满相同的介质时，同轴电缆的分布电感和分布电容为：)(2)(2m FdDn C m H dDn L πεπμ== （3－2） 式中，D 和d 分别为同轴电缆的外导体和内导体直径；μ和ε分别为内外导体之间介质的绝对导磁率和绝对介电常数。

在一般情况下，介质均为非磁性物质，因此，00εεεμμμ⋅=⋅=r r 和式中μr 和εr分别为介质的相对导磁率和相对介电常数，而μ0和ε0为真空的导磁率和介电常数：)(9410)(1049070mFm H ⨯=⨯=--πεπμ将上述数值及式（3－2）代入式（3－1），则可得：dDn d D n Z r r εμεμπ60210==（3－3） 或者当1→r μ时，dD nZ rε600=二、传输线的一般性能当传输线的终端负载为Z L 时，在终端处的电压和电流分别为V L 和I L ，对于特性阻抗为Z 0的传输线，在线上任何位置的电压和电流可以表示为：ax Z V jax I I ax Z jI ax V V LL x L L x sin cos sin cos 00⋅+⋅=⋅⋅+⋅= （3－4）式中，a 为相移常数，x 为离终端的距离。

引言天馈系统是指在通信网络中，用于将基站与天线之间的信号进行传输的系统。

它承担了信号的传输和增益放大的功能，对通信网络的质量和稳定性具有重要影响。

本文将介绍一种高效、可靠的天馈系统方案，以满足通信网络的要求。

1. 天馈系统的基本组成天馈系统主要由以下几个组成部分构成：1.1 天线天线作为天馈系统的核心组成部分，负责接收和发射信号。

天线的种类包括定向天线、宽带天线等，其选择应根据具体的通信需求来确定。

1.2 馈线馈线用于连接基站和天线，传输信号。

馈线的选择应考虑传输损耗、阻抗匹配等因素，以保证信号的有效传输。

1.3 馈线连接器馈线连接器连接馈线和其他设备，如基站和天线。

连接器的选择应考虑其可靠性、防水性能等因素，以确保系统稳定运行。

1.4 天线支架天线支架用于固定天线，使其能够稳定地工作。

天线支架的材质和结构需要根据天线的重量和安装环境的要求来选择。

2. 天馈系统方案设计天馈系统的方案设计应考虑以下几个因素：2.1 基站数量根据通信网络的规模确定基站的数量，以确定天馈系统的规模和容量需求。

2.2 频率范围根据通信频段确定天馈系统的频率范围，以选择合适的天线和馈线。

2.3 地理环境根据通信网络所在地的地理环境，如建筑物、山脉等地形，确定天线的安装位置和馈线的走向。

2.4 环境影响考虑到天馈系统可能受到的环境影响，如天气、电磁干扰等因素，选择符合要求的抗干扰性能的设备。

3. 天馈系统方案实施天馈系统方案实施的关键步骤包括以下几个方面：3.1 设计和布局根据天馈系统方案设计的要求，进行天馈系统的设计和布局，包括天线安装位置、馈线走向等。

确保设计合理、布局合理。

3.2 设备选购根据天馈系统方案的要求，选择符合要求的天线、馈线和连接器等设备，确保设备性能和质量达到要求。

3.3 安装和调试根据天馈系统的设计和布局，进行设备的安装和调试工作，确保设备的安装质量和性能稳定。

3.4 系统测试完成天馈系统的安装和调试后，进行系统测试，包括信号传输测试、阻抗匹配测试等，以确保系统的正常运行。

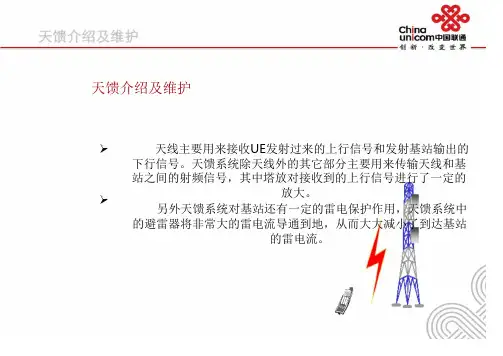

天馈介绍及维护天线主要用来接收UE发射过来的上行信号和发射基站输出的下行信号。

天馈系统除天线外的其它部分主要用来传输天线和基站之间的射频信号，其中塔放对接收到的上行信号进行了一定的放大。

另外天馈系统对基站还有一定的雷电保护作用，天馈系统中的避雷器将非常大的雷电流导通到地，从而大大减小了到达基站的雷电流。

天馈介绍及维护天馈系统是指在机柜机顶和天线之间，传输射频信号的设备（包括天线）。

基站天馈系统示意图1天线调节支架抱杆（ 50~114mm）3接头密封件绝缘密封胶带，PVC绝缘胶带GSM/CDMA板状天线4接地装置主馈线（7/8“）9室内超柔馈线2室外馈线6走线架8防雷保护器5馈线卡7馈线过线窗基站主设备天馈介绍及维护3G基站可与2G基站共用天线，各自使用独立馈线，实现共天馈。

天馈介绍及维护3G基站可与2G基站共用天线和馈线，实现共天馈。

天馈介绍及维护RRU和天线安装于同一抱杆上的接地情况馈线长度小于5M无需接地馈线长度大于5M一点接地天馈介绍及维护RRU和天线不安装于同一抱杆上馈线长度小于5M一点接地馈线长度大于5M两点接地天馈介绍及维护馈线长度小于5M需两点接地馈线长度大于5M需三点接地天馈介绍及维护天馈系统检查馈线馈管排列整齐美观。

按照规范要求粘贴馈管、跳线标签，标签排列应整齐美观，方向一致。

馈管无明显的折、拧现象，馈管无裸露铜皮。

馈管最小弯曲半径应不小于馈管半径的20倍。

安装后的馈管固定夹间距应均匀，方向应一致。

馈管入室的室内、室外部分馈管应保持0.5米以上平直，避雷架两侧应有0.3m平直。

馈管布放不得交叉，要求入室行、列整齐、平直，弯曲度一致。

天线的安装位置应与设计相符。

天线应在避雷针保护区域内（逼雷针保护区域为避雷针顶点下倾45度范围内）。

天线支架与铁塔连接要求可靠牢固。

馈线密封窗的密封套上的注胶孔应朝上，密封窗板应安装在室内一侧（新馈窗无此项）。

所有室外跳线接头处均应作防水密封处理；且跳线应做避水弯。

天馈系统的结构和作用分析天馈系统是一种用于无线通信的重要设备，其作用是传输无线信号到接收天线或接收无线信号从传输天线。

本文将分析天馈系统的结构和作用。

天馈系统由多个组成部分组成，包括天线、馈线、连接器和无线设备。

天线是将无线信号转化为电磁波的装置，通常由金属制成。

馈线是将电磁波传输到天线或从天线接收电磁波的导线。

连接器用于连接馈线和无线设备，以确保信号传输的正常连接。

无线设备是指发送或接收无线信号的设备，如基站或无线终端。

1.信号传输：天馈系统的主要作用是将无线信号从发送设备传输到接收设备，实现通信。

在移动通信中，基站是发送信号的设备，而移动终端是接收信号的设备。

天馈系统通过传输馈线和天线之间的电磁波，实现信号的传输。

2.增强信号强度：天馈系统通过将电信号转化为电磁波，并通过天线辐射出去，可以增强信号的强度。

在无线通信中，信号的强度对于通信质量非常重要。

天馈系统可以根据实际需要选择合适的天线类型和位置，以最大化信号强度。

3.抑制干扰：天馈系统可以通过选择合适的天线类型和位置，以及使用合适的连接器和馈线，抑制来自其他无线设备的干扰信号。

这样可以提高通信的可靠性和稳定性。

4.传输距离：天馈系统可以通过选择合适的馈线和天线以及调整其参数，如天线方向和高度，可以实现不同传输距离的需求。

在通信网络中，例如移动通信网络中，基站之间的传输距离是非常重要的，而天馈系统可以满足不同距离需求。

5.适应环境：天馈系统需要在各种环境条件下工作，包括不同的气候和地形。

天馈系统的结构需要能够适应不同的环境条件，如抗风、防水和抗雷击等。

这样可以确保系统的长期稳定运行。

总结起来，天馈系统是无线通信中至关重要的设备，其结构包括天线、馈线、连接器和无线设备。

天馈系统的作用包括信号传输、增强信号强度、抑制干扰、传输距离和适应环境等。

通过合理的设计和配置，天馈系统可以实现高质量的无线通信。

移动通信天馈系统天馈系统是移动通信系统的重要组成部分，其性能优劣对整体移动通信质量的影响至关重要。

根据移动网运行质量统计结果分析,造成移动通信质量指标下降的主要原因来自天馈系统（约占一半以上），而在天馈系统中最为重要的指标就是匹配。

因此，我们在无线网络建设和日常维护中，必须高度重视对天馈系统性能的检查，减小天馈系统器件间不匹配对系统的影响，最大限度发挥天馈系统的性能。

一、基站天馈系统组成及匹配原理基站天馈系统分为天线和馈线系统。

天线本身性能直接影响整个天馈系统性能并起着决定性作用；馈线系统在安装时匹配好坏，直接影响天线性能的发挥。

1.基站天馈系统的组成图1是基站天馈系统示意图，其组成主要包括以下几部分：(1)天线，用于接收和发送无线信号，常见的有单极化天线、双极化天线和全向天线；(2)室外跳线，用于天线与7/8〞主馈线之间的连接，常用的跳线采用1/2″馈线，长度一般为3m(3)主馈线，目前用于移动基站的馈线主要有7/8″馈线、5/4″馈线、15/8″馈线；(4)接头密封件，用于室外跳线两端接头（与天线和主馈线相接）的密封，常用的材料有绝缘防水胶带（3M2228）和PVC绝缘胶带（3M33+）；(5)室内超柔跳线，用于主馈线（经避雷器）与基站主设备之间的连接，常用的跳线采用1/2〞超柔馈线，长度一般为2～3m；(6)其他配件，主要有接地装置（7/8〞馈线接地件）、7/8〞馈线卡子、走线架、馈线过窗器、防雷保护器（避雷器）、各种尼龙扎带等。

2.匹配原理所谓匹配就是馈线终端所接负载阻抗Ｚ等于馈线特性阻抗Ｚ。

匹配原理是在传输系统中的阻抗不连续处引入匹配设备，在原来的不连续的基础上而引入另一种不连续性，使它产生的反射波，正好与原来的反射波干涉抵消，从而达到阻抗匹配。

当使用的终端负载是天线时，如果天线振子较粗，输入阻抗随频率的变化就较小，容易和馈线保持匹配，这时振子的工作频率范围就较宽。

反之，则较窄。

在实际工作中，天线的输入阻抗还会受周围物体存在和杂散电容的影响。

天馈系统天馈系统天馈系统是指天线向周围空间辐射电磁波。

电磁波由电场和磁场构成。

人们规定：电场的方向就是天线极化方向。

一般使用的天线为单极化的。

下图示出了两种基本的单极化的情况：垂直极化和水平极化。

天线对空间不同方向具有不同的辐射或接收能力，这就是天线的方向性。

衡量天线方向性通常使用方向图，在水平面上，辐射与接收无最大方向的天线称为全向天线，有一个或多个最大方向的天线称为定向天线。

全向天线由于其无方向性，所以多用在点对多点通信的中心台。

定向天线由于具有最大辐射或接收方向，因此能量集中，增益相对全向天线要高，适合于远距离点对点通信，同时由于具有方向性，抗干扰能力比较强。

天馈系统主要包括天线和馈线系统两大类。

天线主要包括a) 吸盘天线：价格适中、安装方便、增益适中，适合于安装在移动车辆上，或吸附在金属物体上。

一般增益在2.6dB、5 dB等几种。

b) 防盗天线：价格适中、安装方便、增益同吸盘天线，安装在金属箱体外时从箱体外无法拆除，故名为防盗天线。

c) 低增益全向天线：增益为3.5dB，安装需有固定支架，适合远距离多点传输。

d) 高增益全向天线：增益为8.5dB，安装需有固定支架，适合远距离多点传输。

e) 定向天线：增益很高，为12dB，安装需有固定支架，适合远距离固定方向传输。

馈线主要包括a) 50―3（阻抗50Ω,截面3）的馈线损耗为0.2dB/m.b) 50―7（阻抗50Ω,截面7）的馈线损耗为0.1dB/mc) 50―9（阻抗50Ω,截面9）的馈线损耗为0.07dB/m。

馈线是连接电台与天线的重要设备。

不同粗细、不同质量的馈线对通信距离会产生很大的影响。

信号在馈线里传输，除有导体的电阻性损耗外，还有绝缘材料的介质损耗。

这两种损耗随馈线长度的增加和工作频率的提高而增加。

因此，应合理布局尽量缩短馈线长度。

电馈系统原理传输线的特性阻抗无限长传输线上各处的电压与电流的比值定义为传输线的特性阻抗，用Ｚ0 表示。

移动通信基站天馈线系统技术培训教材下册移动通信基站天馈线系统技术培训教材下册随着无线通信技术的快速发展，移动基站天馈线系统变得越来越重要。

天馈线系统是基站的重要组成部分，它负责将无线电信号从基站传输到天线上，并将其辐射到空气中，因此天馈线系统的性能直接影响到无线通信的质量。

本文将介绍移动通信基站天馈线系统的基本概念、组成、分类、设计、安装和维护等方面的知识，并重点阐述天馈线系统的常见故障和解决方法。

一、基本概念1、天馈线系统天馈线系统是基站的重要组成部分，它由天线、馈线和避雷器等组成。

天线是将电信号转化为电磁信号并将其辐射到空气中的设备，馈线是将信号从基站传输到天线的设备，避雷器则是用来保护天馈线系统免受雷电等自然灾害的影响。

2、天线天线是用来将电信号转化为电磁信号并将其辐射到空气中的设备。

根据不同的通信标准和频段，天线的设计和性能也会有所不同。

3、馈线馈线是将信号从基站传输到天线的设备。

根据不同的通信标准和频段，馈线的类型和特性也会有所不同。

4、避雷器避雷器是用来保护天馈线系统免受雷电等自然灾害的影响。

避雷器的种类有很多，包括放电管、压敏电阻、气体放电管等。

二、组成和分类1、天馈线系统的组成移动通信基站天馈线系统主要由天线、馈线和避雷器等组成。

其中，天线是最重要的组成部分，它负责将电信号转化为电磁信号并将其辐射到空气中。

馈线则是将信号从基站传输到天线的设备，它必须具有高传输效率和良好的屏蔽性能。

避雷器则是用来保护天馈线系统免受雷电等自然灾害的影响，因此避雷器的性能和质量必须达到一定的标准。

2、天馈线系统的分类根据不同的通信标准和频段，天馈线系统的设计和性能也会有所不同。

一般来说，天馈线系统可以分为以下几类：（1）根据工作频段分类：根据不同的工作频段，天馈线系统可以分为高频天线、中频天线和低频天线等。

（2）根据用途分类：根据不同的用途，天馈线系统可以分为基站天线、直放站天线、室内覆盖天线等。

（3）根据结构分类：根据结构的不同，天馈线系统可以分为单极天线、双极天线、八木天线等。
