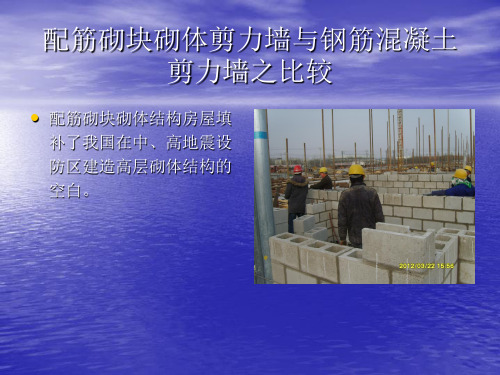

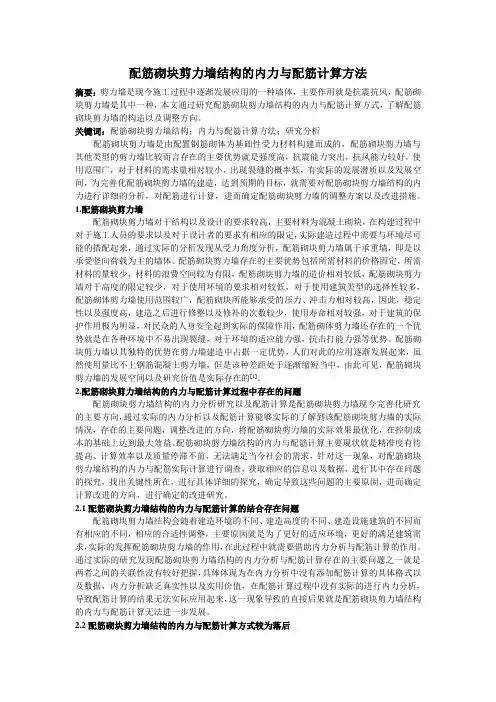

配筋砌块剪力墙结构的内力与配筋计算方法摘要：剪力墙是现今施工过程中逐渐发展应用的一种墙体，主要作用就是抗震抗风，配筋砌块剪力墙是其中一种，本文通过研究配筋砌块剪力墙结构的内力与配筋计算方式，了解配筋砌块剪力墙的构造以及调整方向。

关键词：配筋砌块剪力墙结构；内力与配筋计算方法；研究分析配筋砌块剪力墙是由配置钢筋砌体为基础性受力材料构建而成的，配筋砌块剪力墙与其他类型的剪力墙比较而言存在的主要优势就是强度高，抗震能力突出，抗风能力较好，使用范围广，对于材料的需求量相对较小，出现裂缝的概率低，有实际的发展潜质以及发展空间，为完善化配筋砌块剪力墙的建造，达到预期的目标，就需要对配筋砌块剪力墙结构的内力进行详细的分析，对配筋进行计算，进而确定配筋砌块剪力墙的调整方案以及改进措施。

1.配筋砌块剪力墙配筋砌块剪力墙对于结构以及设计的要求较高，主要材料为混凝土砌块，在构建过程中对于施工人员的要求以及对于设计者的要求有相应的限定，实际建造过程中需要与环境尽可能的搭配起来，通过实际的分析发现从受力角度分析，配筋砌块剪力墙属于承重墙，即是以承受竖向荷载为主的墙体。

配筋砌块剪力墙存在的主要优势包括所需材料的价格固定，所需材料的量较少，材料的浪费空间较为有限，配筋砌块剪力墙的造价相对较低，配筋砌块剪力墙对于高度的限定较少，对于使用环境的要求相对较低，对于使用建筑类型的选择性较多，配筋砌体剪力墙使用范围较广，配筋砌块所能够承受的压力、冲击力相对较高，因此，稳定性以及强度高，建造之后进行修整以及修补的次数较少，使用寿命相对较强，对于建筑的保护作用极为明显，对民众的人身安全起到实际的保障作用，配筋砌体剪力墙还存在的一个优势就是在各种环境中不易出现裂缝，对于环境的适应能力强，抗击打能力强等优势。

配筋砌块剪力墙以其独特的优势在剪力墙建造中占据一定优势，人们对此的应用逐渐发展起来，虽然使用量比不上钢筋混凝土剪力墙，但是该种差距处于逐渐缩短当中，由此可见，配筋砌块剪力墙的发展空间以及研究价值是实际存在的[1]。

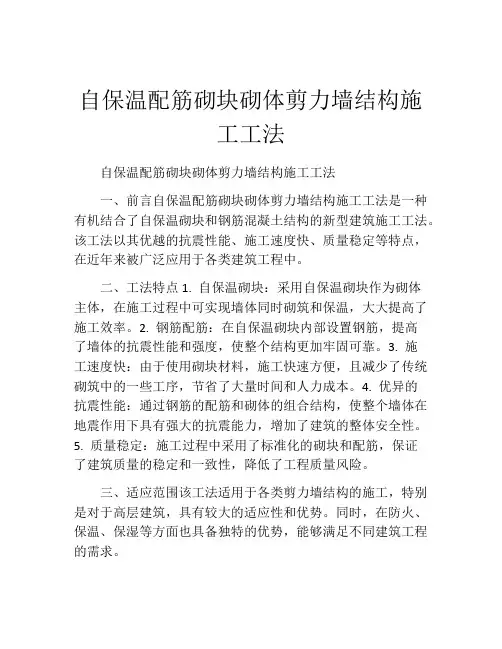

自保温配筋砌块砌体剪力墙结构施工工法自保温配筋砌块砌体剪力墙结构施工工法一、前言自保温配筋砌块砌体剪力墙结构施工工法是一种有机结合了自保温砌块和钢筋混凝土结构的新型建筑施工工法。

该工法以其优越的抗震性能、施工速度快、质量稳定等特点，在近年来被广泛应用于各类建筑工程中。

二、工法特点1. 自保温砌块：采用自保温砌块作为砌体主体，在施工过程中可实现墙体同时砌筑和保温，大大提高了施工效率。

2. 钢筋配筋：在自保温砌块内部设置钢筋，提高了墙体的抗震性能和强度，使整个结构更加牢固可靠。

3. 施工速度快：由于使用砌块材料，施工快速方便，且减少了传统砌筑中的一些工序，节省了大量时间和人力成本。

4. 优异的抗震性能：通过钢筋的配筋和砌体的组合结构，使整个墙体在地震作用下具有强大的抗震能力，增加了建筑的整体安全性。

5. 质量稳定：施工过程中采用了标准化的砌块和配筋，保证了建筑质量的稳定和一致性，降低了工程质量风险。

三、适应范围该工法适用于各类剪力墙结构的施工，特别是对于高层建筑，具有较大的适应性和优势。

同时，在防火、保温、保湿等方面也具备独特的优势，能够满足不同建筑工程的需求。

四、工艺原理自保温配筋砌块砌体剪力墙结构施工工法建立在以下原理基础上：1. 自保温砌块：自保温砌块具有空心结构和保温层，能够有效地改善墙体的保温性能，提高建筑的能耗效率。

2. 钢筋配筋：采用钢筋配筋来提高墙体的抗震性能，使建筑在地震作用下能够更好地承受力量。

3. 粘接剂：采用特殊的粘接剂，将自保温砌块和钢筋混凝土简易构件粘接在一起，形成整体强度更高的墙体结构。

五、施工工艺1. 基础处理：首先进行基础处理，确保基础平整牢固。

2. 墙体砌筑：根据施工图纸要求，按照一定顺序砌筑自保温砌块，同时进行墙体配筋。

3. 粘接剂处理：在砌筑过程中，根据需要使用特殊粘接剂将自保温砌块和钢筋混凝土构件粘接在一起。

4. 钢筋混凝土梁柱连接：在墙体砌筑完成后，进行钢筋混凝土梁柱的连接，增加结构的整体稳定性。

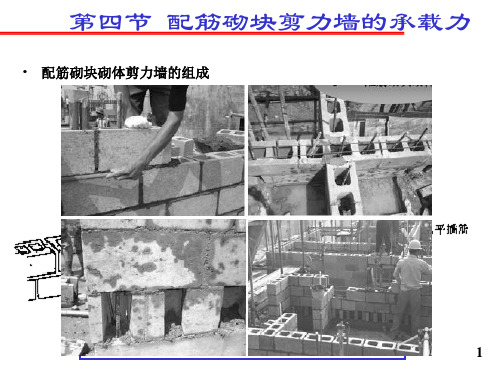

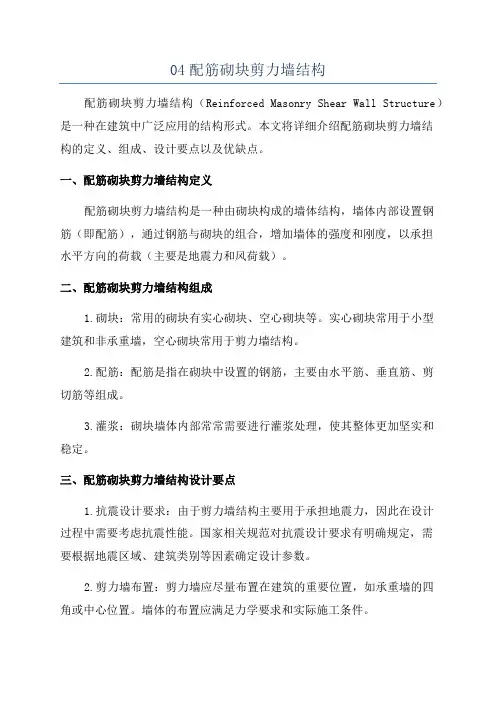

04配筋砌块剪力墙结构配筋砌块剪力墙结构（Reinforced Masonry Shear Wall Structure）是一种在建筑中广泛应用的结构形式。

本文将详细介绍配筋砌块剪力墙结构的定义、组成、设计要点以及优缺点。

一、配筋砌块剪力墙结构定义配筋砌块剪力墙结构是一种由砌块构成的墙体结构，墙体内部设置钢筋（即配筋），通过钢筋与砌块的组合，增加墙体的强度和刚度，以承担水平方向的荷载（主要是地震力和风荷载）。

二、配筋砌块剪力墙结构组成1.砌块：常用的砌块有实心砌块、空心砌块等。

实心砌块常用于小型建筑和非承重墙，空心砌块常用于剪力墙结构。

2.配筋：配筋是指在砌块中设置的钢筋，主要由水平筋、垂直筋、剪切筋等组成。

3.灌浆：砌块墙体内部常常需要进行灌浆处理，使其整体更加坚实和稳定。

三、配筋砌块剪力墙结构设计要点1.抗震设计要求：由于剪力墙结构主要用于承担地震力，因此在设计过程中需要考虑抗震性能。

国家相关规范对抗震设计要求有明确规定，需要根据地震区域、建筑类别等因素确定设计参数。

2.剪力墙布置：剪力墙应尽量布置在建筑的重要位置，如承重墙的四角或中心位置。

墙体的布置应满足力学要求和实际施工条件。

3.配筋布置：配筋的布置应满足抗震和抗弯矩要求。

根据规范的要求，配筋应符合标准的间距和直径规定，以保证墙体的受力性能。

4.砌缝处理：砌缝对于墙体的整体性能和耐久性具有重要影响。

砌缝应尽量保持一定的宽度和适当的位置。

同时，在施工中需要采取措施来保证砌缝的质量。

四、配筋砌块剪力墙结构优缺点1.优点：a)施工方便：配筋砌块剪力墙结构采用砌块材料，施工简单方便。

砌块可以根据实际需要进行切割和加工，适应各种墙体形状和尺寸。

b)火灾性能好：砌块具有较好的阻燃性能，能够抵抗火灾的蔓延。

因此，在防火设计要求较高的建筑中，配筋砌块剪力墙结构更加适用。

c)经济性较高：相比于钢筋混凝土结构，配筋砌块剪力墙结构成本较低，可以在一定程度上减少建筑物的总造价。

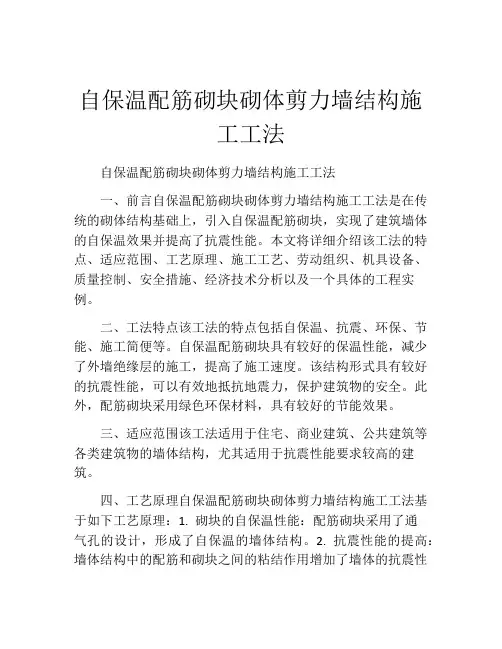

自保温配筋砌块砌体剪力墙结构施工工法自保温配筋砌块砌体剪力墙结构施工工法一、前言自保温配筋砌块砌体剪力墙结构施工工法是在传统的砌体结构基础上，引入自保温配筋砌块，实现了建筑墙体的自保温效果并提高了抗震性能。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及一个具体的工程实例。

二、工法特点该工法的特点包括自保温、抗震、环保、节能、施工简便等。

自保温配筋砌块具有较好的保温性能，减少了外墙绝缘层的施工，提高了施工速度。

该结构形式具有较好的抗震性能，可以有效地抵抗地震力，保护建筑物的安全。

此外，配筋砌块采用绿色环保材料，具有较好的节能效果。

三、适应范围该工法适用于住宅、商业建筑、公共建筑等各类建筑物的墙体结构，尤其适用于抗震性能要求较高的建筑。

四、工艺原理自保温配筋砌块砌体剪力墙结构施工工法基于如下工艺原理：1. 砌块的自保温性能：配筋砌块采用了通气孔的设计，形成了自保温的墙体结构。

2. 抗震性能的提高：墙体结构中的配筋和砌块之间的粘结作用增加了墙体的抗震性能。

3. 施工工艺的简化：自保温配筋砌块的使用减少了外墙绝缘层的施工，节省了施工时间和人力成本。

五、施工工艺施工工艺包括基础处理、墙体砌筑、内外装饰处理等阶段。

首先进行地基处理，确保基础的平整和坚固；然后进行砌块砌筑，采用配筋的方式提高墙体的抗震性能；最后进行内外装饰处理，保证墙体的美观和使用寿命。

六、劳动组织针对该工法的劳动组织，需要合理安排施工人员的工作任务和施工流程，确保施工进度和质量。

同时，需要配备有经验的技术人员进行技术指导和质量控制。

七、机具设备该工法所需的机具设备包括砌筑机、起重机、输送机、混凝土搅拌机等。

这些机具设备的特点、性能和使用方法应该得到施工人员的熟悉和掌握，以确保施工的平稳进行。

八、质量控制施工质量控制是保证工程质量的重要环节。

对于自保温配筋砌块砌体剪力墙结构施工工法，应采取相关的质量控制措施，包括砌筑质量检验、墙体结构检测、施工过程监控等，以确保施工结果符合设计要求。

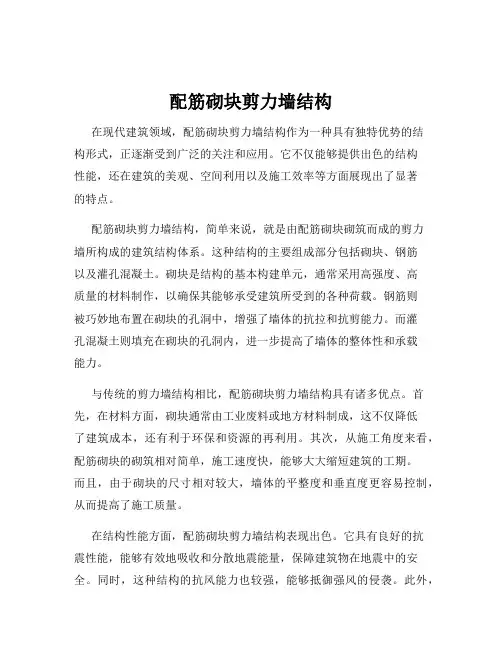

配筋砌块剪力墙结构在现代建筑领域，配筋砌块剪力墙结构作为一种具有独特优势的结构形式，正逐渐受到广泛的关注和应用。

它不仅能够提供出色的结构性能，还在建筑的美观、空间利用以及施工效率等方面展现出了显著的特点。

配筋砌块剪力墙结构，简单来说，就是由配筋砌块砌筑而成的剪力墙所构成的建筑结构体系。

这种结构的主要组成部分包括砌块、钢筋以及灌孔混凝土。

砌块是结构的基本构建单元，通常采用高强度、高质量的材料制作，以确保其能够承受建筑所受到的各种荷载。

钢筋则被巧妙地布置在砌块的孔洞中，增强了墙体的抗拉和抗剪能力。

而灌孔混凝土则填充在砌块的孔洞内，进一步提高了墙体的整体性和承载能力。

与传统的剪力墙结构相比，配筋砌块剪力墙结构具有诸多优点。

首先，在材料方面，砌块通常由工业废料或地方材料制成，这不仅降低了建筑成本，还有利于环保和资源的再利用。

其次，从施工角度来看，配筋砌块的砌筑相对简单，施工速度快，能够大大缩短建筑的工期。

而且，由于砌块的尺寸相对较大，墙体的平整度和垂直度更容易控制，从而提高了施工质量。

在结构性能方面，配筋砌块剪力墙结构表现出色。

它具有良好的抗震性能，能够有效地吸收和分散地震能量，保障建筑物在地震中的安全。

同时，这种结构的抗风能力也较强，能够抵御强风的侵袭。

此外，配筋砌块剪力墙结构的刚度较大，能够有效地控制建筑物的变形，保证其在使用过程中的稳定性和安全性。

然而，配筋砌块剪力墙结构在应用中也面临一些挑战。

例如，由于砌块和灌孔混凝土的材料性能差异较大，两者之间的粘结性能需要特别关注，以确保墙体的整体性。

另外，在设计和施工过程中，对于钢筋的布置和连接节点的处理要求较高，需要严格按照规范和标准进行操作，否则可能会影响结构的安全性和可靠性。

为了充分发挥配筋砌块剪力墙结构的优势，在设计过程中需要综合考虑多个因素。

首先，要根据建筑物的功能和使用要求，合理确定结构的布置和墙体的厚度。

其次，要准确计算各种荷载作用下结构的内力和变形，确保结构的强度和稳定性满足要求。

文章编号:100926825(2007)0720100202配筋砌块砌体剪力墙结构设计注意事项分析收稿日期6228作者简介易文新(2),男,工程师,长沙有色冶金设计研究院,湖南长沙　易文新摘　要:对配筋砌块砌体剪力墙结构进行了简单介绍,分析了配筋砌块砌体剪力墙在国外的基本应用情况及设计中需要注意的两个关键问题,对实际工程设计具有一定的参考价值。

关键词:配筋砌块砌体剪力墙,结构设计,受压承载力中图分类号:TU375.6文献标识码:A1　配筋砌块砌体剪力墙结构的基本简介配筋砌块砌体剪力墙结构由四种基本材料组成:混凝土小型空心砌块、砌筑砂浆、竖向和水平向钢筋、大流动性灌注混凝土(稀浆)。

该结构结合了传统砖结构的特点和混凝土及钢材的材料特性,具有取材广泛、施工速度快(4d ～5d 一层)、节省钢材木材(由于该结构不需模板,可以大量节省木材。

该结构的最小配筋率为混凝土剪力墙的一半,可以大量节省钢材)、造价低廉、吸声隔声性能好(美国目前广泛运用配筋砌块砌体剪力墙作为高速公路、铁路旁的吸声隔声墙)的特点,又具有强度高、延性好、耐震等钢筋混凝土剪力墙结构的特性。

2　配筋砌块砌体剪力墙结构的应用配筋砌块砌体剪力墙结构始创于美国。

美国在1933年加利福尼亚长滩大地震之后,鉴于无筋砌体结构遭到严重损害,推出了配筋砌块砌体剪力墙结构,建造了大量的配筋砌块砌体结构房屋[1]。

如1952年建成的26栋6层～13层的美国退伍军人医院,1966年在圣地亚哥建成的8层海纳雷旅馆(相当于我国的9度区)和洛山基19层公寓,1971年在加州这个世界有名的重震区建造的13层希尔顿饭店等。

这些建筑分别经历了1971年2月9日圣维南多里氏6.6级地震和1987年,1989年和1994年洛山基大地震,基本完好无损。

鉴于高层配筋砌块砌体结构在地震中的良好表现,美国又建了大量的配筋砌块砌体结构建筑。

3　配筋砌块砌体剪力墙结构设计的两个注意事项3.1　平面外偏心受压承载力验算问题配筋混凝土砌块砌体剪力墙,当竖向钢筋仅配在中间时,应进行平面外偏心受压承载力的验算(跟混凝土剪力墙有所不同),而这个问题极易被设计人员忽视,其平面外偏心受压承载力可按下式进行计算:N ≤φf g A(1)其中,N 为轴向力设计值;φ高厚比β和轴向力的偏心距e 对受压构件承载力的影响系数,按G B 5000322001砌体结构设计规范附录D 的规定采用;f g 为灌孔砌体的抗压强度设计值。

国外的研究、工程实践和震害表明，配筋砖砌体剪力墙是延性好、抗震性能好的结构体系，其受力性能与现浇混凝土剪力墙很相似。

如美国抗震规范就把配筋混凝土砌块剪力墙结构和配筋混凝土剪力墙结构划分为同样的适用范围。

《砌体结构设计规范》(GB 50003-2001)规定了配筋砌块砌体剪力墙结构体系的高度限值，当抗震设防为6度时为54m ；7度时为45m ；8度时为30m 。

这种高度更能体现配筋砌块砌体结构的施工和经济优势，填补了砌体结构和混凝土剪力墙结构在中高层建筑的一个空缺。

在抗震设防为6~8度时，配筋砌块砌体结构对8~11层小高层住宅是很适合的，对于一砖墙厚（240mm ）厚砖墙是最适合的承重墙，即使砌体的强度可能会有所不足，也可以通过墙体配筋得到加强。

但我们所见到的8~11层小高层住宅多数仍然采用钢筋混凝土剪力墙结构或框架结构，很少见到配筋砌块砌体剪力墙结构。

笔者认为主要原因是砌块只有一种规格，并且按传统的方法砌筑，致使钢筋在砌体内无法安置于一砖厚的墙；而对于一砖半厚的墙，由于影响使用面积，而且造价也与钢筋混凝土墙相差不多，基本上没有可行性。

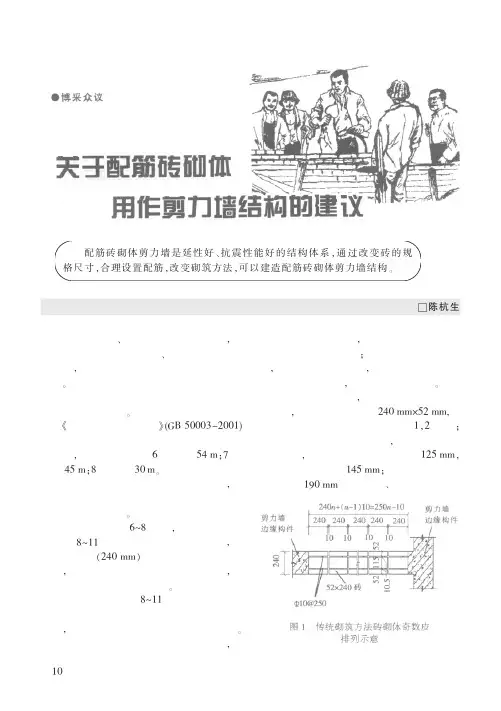

对于烧结多孔砖，如果增加一种新的砖体规格，它的平面尺寸为240mm ×52mm,它的奇数皮和偶数皮砖块排列如图1，2所示；则竖直配筋可设置在砖缝间，水平筋可设置在砖缝内，显然竖直钢筋的间距为125mm ，水平钢筋的间距为145mm ；相当于混凝土砌块剪力墙190mm 厚时水平、竖直钢筋的间□陈杭生关于配筋砖砌体用作剪力墙结构的建议配筋砖砌体剪力墙是延性好、抗震性能好的结构体系，通过改变砖的规格尺寸，合理设置配筋，改变砌筑方法，可以建造配筋砖砌体剪力墙结构。

●博采众议10距,这也可以说明配筋砖砌体可以用作剪力墙。

这里要指出的是，这种砖缝间的配筋就如国际标准《配筋砌体设计规范》（ISO 9652-3）中所述：对于变形钢筋，有砌块约束的混凝土内的钢筋锚固粘结强度比无砌块约束的数值要高出140%~64%（砌筑砂浆M10类似C10混凝土），能很好地起到锚固作用。
