直线振动筛设计原理

振动筛原理及常用计算公式一、直线振动筛工作原理振动筛工作时，两电机同步反向旋转使激振器产生反向激振力，迫使筛体带动筛网做纵向运动，使其上的物料受激振力而周期性向前抛出一个射程，从而完成物料筛分功课。

适宜采石场筛分砂石料，也可供选煤、选矿、建材、电力及化工等行业作产品分级用。

饲料行业加工中筛分技术的应用集中在二个方面，一是对原料中的杂质进行清理，二是将原料或产品按粒径进行分级，包括原料杂质清理、破碎摧毁物料分级、制粒前的粉料杂质清理、制粒产品的分级。

加工过程中筛分效果的好坏对饲料产品的质量和产量具有相称重要的影响。

振动筛电念头经三角带使激振器偏心块产生高速旋转。

运转的偏心块产生很大的离心力，激发筛箱产生一定振幅的圆运动，筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动，物料与筛面相遇的过程中使小于筛孔的颗粒透筛，从而实现分级。

振动筛采用双振动电机驱动,当两台振动电机做同步、反缶旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一协力，因此筛机的运动轨迹为一直线。

其两电机轴相对筛面有一倾角，在激振力和物料自重力的协力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。

可用于流水线中实现自动化功课。

具有能耗低、效率高、结构简朴、易维修、全封锁结构无粉尘溢散的特点。

最高筛分目数325目，可筛分出7种不同粒度的物料。

二、常用计算公式2.1 振动筛处理量的计算常用的经验公式q=φAq0ρs K1K2K3K4K5K6K7K8 (1) 式中q——振动筛的处理量，t/h;A——筛面名义面积，m2;φ——有效筛分面积系数：单层或多层筛的上层筛面φ=0.9~0.8；双层筛的下层筛面φ=0.7~0.6；q0——单位筛分面积容积处理量，m3/(m2·h),按表(2)取值或按下式近似计算：细粒筛分(筛孔a＜3mm) q0=41ga/0.08;中粒筛分(a=4~40mm)q0=24lga/1.74;粗粒筛分(a＞40mm) q0=51lga/9.15;ρs——意义同前；K1~K8——影响因素修正系数，见表(3).K8 1.00 1.20 0.85 0.70 0.90 1.20①r-筛子振幅(单振幅)；mm;n-筛子轴的转数，r/min.需要的振动筛总面积按下式计算：式中A t——需要的振动筛总面积，m2;q t——振动筛总给矿量，t/h;其它符号同(1)式。

振动型直线振动筛工作原理
直线振动筛也是采用惯性激振器来产生振动的，直线振动筛振源有电动机带动激振器，激振器有两个轴，每个轴上有一个偏心重（图2-1），而且以相反方向旋转，故又称双轴直线振动筛，由两齿轮啮合以保证同步。

当两个带偏心重的圆盘转动时，两个偏心重产生的离心力F，在x 轴的分量互相抵消，在y轴的分量相加，其结果在y轴方向产生一个往复的激振力，使筛箱在y 轴方向上产生往复的直线轨迹振动。

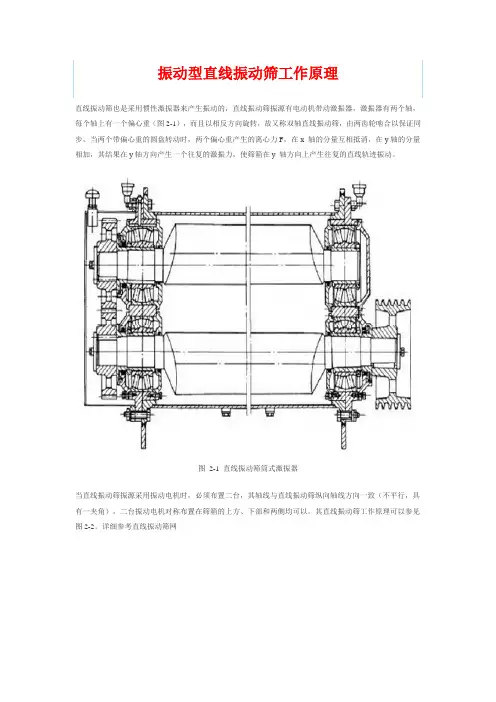

图2-1 直线振动筛筒式激振器
当直线振动筛振源采用振动电机时，必须布置二台，其轴线与直线振动筛纵向轴线方向一致（不平行，具有一夹角）。

二台振动电机对称布置在筛箱的上方、下部和两侧均可以。

其直线振动筛工作原理可以参见图2-2。

详细参考直线振动筛网
图2-2 直线振动筛工作原理示意图
（a）合力最大；（b）合力为0
直线振动筛的筛面倾角通常在8°以下，筛面的振动角度一般为45°，筛面在激振器的作用下作直线往复运动。

颗粒在筛面的振动下产生抛射与回落，从而使物料在筛面的振动过程中不断向前运动。

物料的抛射与下落都对筛面有冲击，致使小于筛孔的颗粒被筛选分离。

筛子的筛分效率及生产能力（处理量）同筛面的倾角、筛面的振动角度、物料的抛射系数有关。

为了保证筛分效率高、筛子的生产量大，必须选择合适的Ky（抛射系数）值，同圆振筛选定Ky值的方法相同。

图2-3为直线振动筛工作原理图，筛面上的颗粒产生抛射条件是由aygcosβ令这时的角φ为开始抛射角φl，则。

直线振动筛标准全文共四篇示例，供读者参考第一篇示例：直线振动筛是一种常用的筛分设备，广泛应用于矿山、冶金、化工、建材、粮食等行业的颗粒物料的筛分工作。

它通过振动筛分的方式，可以将不同颗粒大小的物料按要求进行分离，达到粒度分级的效果。

直线振动筛具有结构简单、运行稳定、筛分效率高、工作噪音小等特点，已成为各个行业不可或缺的重要设备之一。

一、直线振动筛的工作原理直线振动筛是由振动电机、筛箱、网架、减振弹簧等组成的筛分设备。

振动电机通过激振器的激振，使筛箱产生振动，颗粒物料在振动的作用下不断移动，通过筛网的筛分作用，实现颗粒的分离。

振动电机提供了振动力，使颗粒物料在筛箱内进行跳跃运动，从而实现了颗粒物料的筛分和分级。

二、直线振动筛的结构特点1. 筛箱：筛箱是直线振动筛的主要部件，通常由钢板焊接而成，具有强度高、耐磨性好的特点。

2. 网架：网架是安装在筛箱上的筛网支撑结构，通常由钢丝编织而成，可根据筛分要求选择不同的规格和孔径。

3. 振动电机：振动电机是直线振动筛的动力源，通过产生线性振动，驱动筛箱进行振动，实现颗粒物料的筛分。

4. 减振弹簧：减振弹簧安装在振动电机和筛箱之间，起到减震、减振的作用，保证设备在运行过程中的稳定性和安全性。

5. 操作平台：操作平台上配有操作面板、电气控制箱等设备，方便操作人员进行设备的控制和监控。

三、直线振动筛的应用领域1. 矿山行业：在矿山的选矿过程中，直线振动筛广泛用于粗筛、细筛、洗筛等工序，对矿石进行筛分和分级。

2. 冶金行业：在冶金工业中，直线振动筛可用于焙烧矿的筛分、炉渣的筛分等工序，提高生产效率。

3. 化工行业：在化工领域，直线振动筛可用于化工原料、颜料、涂料等物料的筛分作业，提高产品质量。

4. 建材行业：在建筑材料行业，直线振动筛可用于水泥、石灰、玻璃等颗粒物料的筛分，满足不同颗粒物料的需求。

5. 粮食行业：在粮食加工领域，直线振动筛可用于大米、小麦、玉米等谷物颗粒的筛分，提高产品品质。

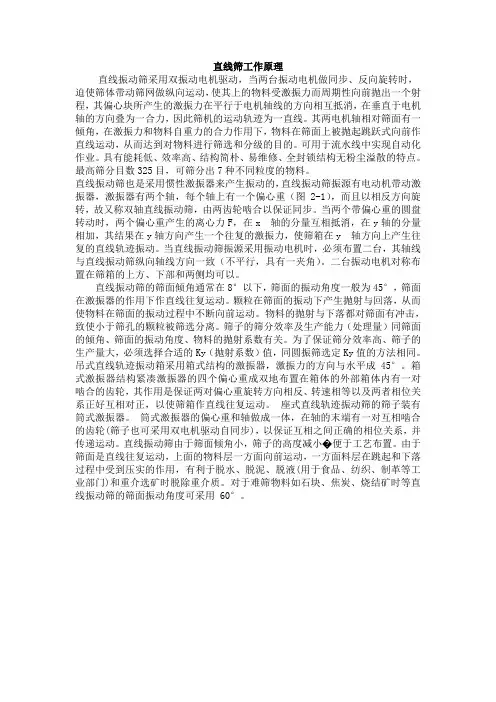

直线筛工作原理直线振动筛采用双振动电机驱动，当两台振动电机做同步、反向旋转时，迫使筛体带动筛网做纵向运动，使其上的物料受激振力而周期性向前抛出一个射程，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。

其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。

可用于流水线中实现自动化作业。

具有能耗低、效率高、结构简朴、易维修、全封锁结构无粉尘溢散的特点。

最高筛分目数325目，可筛分出7种不同粒度的物料。

直线振动筛也是采用惯性激振器来产生振动的，直线振动筛振源有电动机带动激振器，激振器有两个轴，每个轴上有一个偏心重（图2-1），而且以相反方向旋转，故又称双轴直线振动筛，由两齿轮啮合以保证同步。

当两个带偏心重的圆盘转动时，两个偏心重产生的离心力F，在x 轴的分量互相抵消，在y轴的分量相加，其结果在y轴方向产生一个往复的激振力，使筛箱在y 轴方向上产生往复的直线轨迹振动。

当直线振动筛振源采用振动电机时，必须布置二台，其轴线与直线振动筛纵向轴线方向一致（不平行，具有一夹角）。

二台振动电机对称布置在筛箱的上方、下部和两侧均可以。

直线振动筛的筛面倾角通常在8°以下，筛面的振动角度一般为45°，筛面在激振器的作用下作直线往复运动。

颗粒在筛面的振动下产生抛射与回落，从而使物料在筛面的振动过程中不断向前运动。

物料的抛射与下落都对筛面有冲击，致使小于筛孔的颗粒被筛选分离。

筛子的筛分效率及生产能力（处理量）同筛面的倾角、筛面的振动角度、物料的抛射系数有关。

为了保证筛分效率高、筛子的生产量大，必须选择合适的Ky（抛射系数）值，同圆振筛选定Ky值的方法相同。

吊式直线轨迹振动箱采用箱式结构的激振器，激振力的方向与水平成 45°。

箱式激振器结构紧凑激振器的四个偏心重成双地布置在箱体的外部箱体内有一对啮合的齿轮，其作用是保证两对偏心重旋转方向相反、转速相等以及两者相位关系正好互相对正，以使筛箱作直线往复运动。
