bldc电机驱动控制器需要把握的【秘密】四大要点!

BLDC永磁电机及其控制原理BLDC（Brushless DC）永磁电机是一种无刷直流电机，也被称为无刷永磁同步电机（PMSM）。

相比传统的有刷直流电机，BLDC永磁电机具有更高的效率、更低的噪音和更长的寿命。

它广泛应用于电动车、航空航天、工业自动化等领域。

BLDC永磁电机的控制原理是通过对电机的三相电流进行控制来达到转速和转矩的调节。

在BLDC电机中，转子上有若干个磁极，而定子上有三个相位相差120度的绕组。

当电流通过绕组时，会产生旋转磁场，而与磁场同步旋转的转子也会跟随旋转。

根据BLDC电机的永磁特性，当电流通入发磁绕组时，转子磁极与定子绕组之间会产生磁力吸引或排斥的作用，从而产生转矩。

BLDC永磁电机的控制可以分为传感器反馈控制和无传感器反馈控制两种方式。

传感器反馈控制通常使用霍尔传感器或编码器等装置来检测转子位置和速度，并将反馈信号送回电机控制器，通过控制器来调整电机相位和电流。

这种方式可以实现高精度的转速和转矩控制，但需要额外的传感器装置，增加了成本和复杂度。

而无传感器反馈控制则是通过估算转子位置和速度来实现控制。

无传感器反馈控制算法通常使用反电动势（Back EMF）估算转子位置和速度。

反电动势是由于转子磁极与定子绕组之间的磁感应产生的电势，它与转速成正比。

通过测量电机相电流和反电动势，可以估算出转子位置和速度，并通过控制器来调整电机相位和电流。

这种方式不需要额外的传感器装置，减少了成本和复杂度，但精度较传感器反馈控制略低。

在BLDC永磁电机的控制中，还需要考虑到换相问题。

换相是指在相位旋转时切换绕组的通电顺序，以保持转子与磁场的同步。

传统的换相方式是基于霍尔传感器或编码器等装置来获取转子位置，然后通过控制器来调整相位。

而在无传感器反馈控制中，需要使用特定的换相算法来估算转子位置，并实现正确的换相。

常见的换相算法有霍尔换相法、反电动势换相法和电角度法等。

总之，BLDC永磁电机的控制原理是通过对电机的三相电流进行控制来实现转速和转矩的调节。

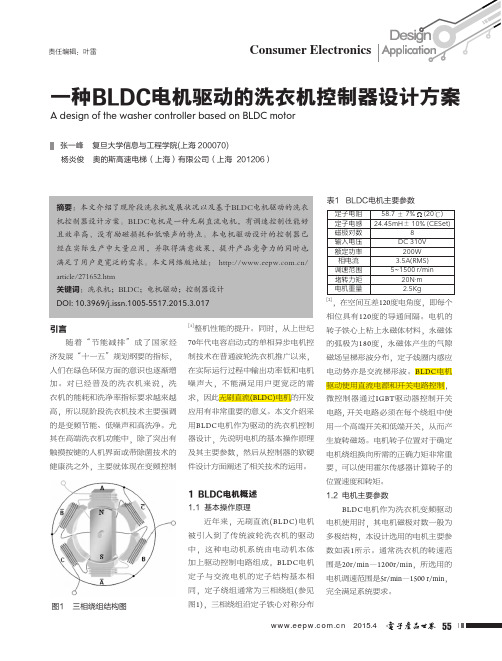

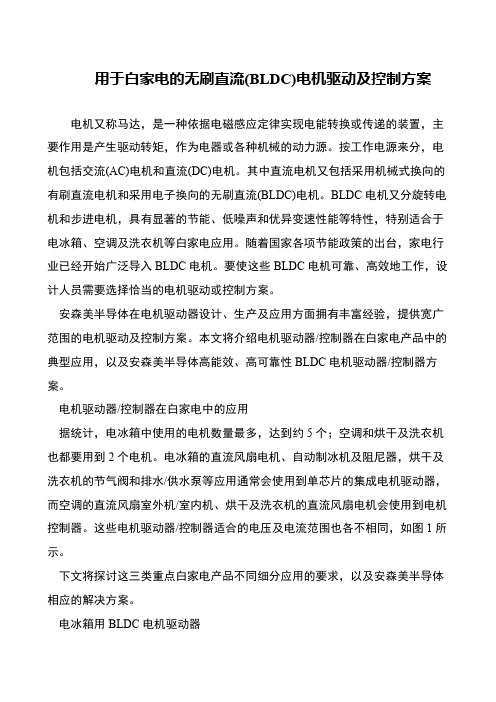

用于白家电的无刷直流(BLDC)电机驱动及控制方案
电机又称马达，是一种依据电磁感应定律实现电能转换或传递的装置，主要作用是产生驱动转矩，作为电器或各种机械的动力源。

按工作电源来分，电机包括交流(AC)电机和直流(DC)电机。

其中直流电机又包括采用机械式换向的有刷直流电机和采用电子换向的无刷直流(BLDC)电机。

BLDC电机又分旋转电机和步进电机，具有显著的节能、低噪声和优异变速性能等特性，特别适合于电冰箱、空调及洗衣机等白家电应用。

随着国家各项节能政策的出台，家电行业已经开始广泛导入BLDC电机。

要使这些BLDC电机可靠、高效地工作，设计人员需要选择恰当的电机驱动或控制方案。

 安森美半导体在电机驱动器设计、生产及应用方面拥有丰富经验，提供宽广范围的电机驱动及控制方案。

本文将介绍电机驱动器/控制器在白家电产品中的典型应用，以及安森美半导体高能效、高可靠性BLDC电机驱动器/控制器方案。

 电机驱动器/控制器在白家电中的应用
 据统计，电冰箱中使用的电机数量最多，达到约5个；空调和烘干及洗衣机也都要用到2个电机。

电冰箱的直流风扇电机、自动制冰机及阻尼器，烘干及洗衣机的节气阀和排水/供水泵等应用通常会使用到单芯片的集成电机驱动器，而空调的直流风扇室外机/室内机、烘干及洗衣机的直流风扇电机会使用到电机控制器。

这些电机驱动器/控制器适合的电压及电流范围也各不相同，如图1所示。

 下文将探讨这三类重点白家电产品不同细分应用的要求，以及安森美半导体相应的解决方案。

 电冰箱用BLDC电机驱动器。

BLDC的电机控制器要点BLDC（无刷直流电机）的电机控制器是控制BLDC电机运行的关键组件。

它负责接收外部输入信号，将信号转换为电机驱动信号，并确保电机以正确的速度和方向运行。

下面是BLDC电机控制器的主要要点：1.位置传感器：BLDC电机通常需要一个位置传感器来确定转子的位置。

最常用的位置传感器是霍尔传感器，它可以检测到永磁体上的磁场，从而确定转子的位置。

2. 算法：BLDC电机的控制算法非常重要。

传统的BLDC电机控制算法包括三步进制（Six-step）、正弦波控制和矢量控制等。

这些算法可以确保电机的转子按照正确的速度和方向旋转。

3.PID调节器：PID（比例、积分、微分）调节器是控制BLDC电机速度的常用方法。

PID调节器使用反馈信号来比较目标速度和实际速度，从而计算出一个控制信号，将其发送到电机驱动电路。

4.驱动电路：BLDC电机控制器还需要一个驱动电路，将控制信号转换为适当的电压和电流，以驱动电机。

驱动电路通常由功率MOSFET（金属氧化物半导体场效应晶体管）组成，可以提供所需的功率和电流输出。

5.通信接口：一些高级的BLDC电机控制器还具有通信接口，如UART （通用异步接收器/发射器）或CAN（控制器局域网），以便与其他系统进行数据交换和远程控制。

6.电流和过载保护：BLDC电机控制器应具有过载和电流保护功能，以避免电机过热和损坏。

这些保护功能可以监测电机的电流和温度，并在超出安全范围时采取适当的措施，如降低电机功率或切断电源。

7.软件：BLDC电机控制器通常需要运行一些软件来实现各种功能。

这些软件可以编写在控制器的微控制器或FPGA（现场可编程门阵列）上，并根据具体的应用需求进行编程。

8.故障诊断和故障保护：BLDC电机控制器还应具有故障诊断和故障保护功能，以便检测和处理电机故障。

例如，电机电流异常、驱动电路故障或传感器故障等都应该能及时发现并采取适当的措施。

总的来说，BLDC电机控制器的要点包括：位置传感器、控制算法、PID调节器、驱动电路、通信接口、电流和过载保护、软件、故障诊断和故障保护等。

BLDC电动机本体设计及控制原理(详细版)一、引言直流无刷电动机（Brushless DC Motor，BLDC）是近年来研究与应用领域日益扩大的电机类型。

它具有高效率、高转矩、低噪音、长使用寿命等优点，广泛应用于电动汽车、航空航天、家用电器、微型机器人等领域。

本文主要论述BLDC电动机本体设计及控制原理。

二、BLDC电动机结构及工作原理BLDC电动机主要由转子、定子、传感器、电路控制系统等部分组成。

1. 转子转子是BLDC电动机的核心部分，主要由磁铁和轴组成。

磁铁通常采用强磁性永磁体，由于磁阻较小、磁延迟性小，因此稳定性好，容易控制。

轴材料通常为钢铁材料，既满足强度要求，又具备较高的刚度。

转子采用永磁体的励磁方式，可以降低电机的故障率。

2. 定子定子是BLDC电动机的外部部分，主要由铁芯和绕组组成。

定子铁芯通常由硅钢片穿插叠压而成，目的是避免铁芯中涡流的损耗。

绕组则由若干个线圈组成，其数量与定子极数有关。

3. 传感器传感器主要包括霍尔元件和编码器。

霍尔元件主要用于检测转子磁极位置，编码器用于检测转子具体位置。

这些传感器输出的信号可以通过控制器计算得到电机的精确位置和转速。

4. 电路控制系统电路控制系统主要由驱动电路和控制器组成。

由于BLDC电机是三相交流电机，因此需要采用三相桥式电路进行驱动。

这种电路可以通过PWM技术实现精确的电机控制。

BLDC电动机的工作原理是依靠磁场作用产生电动力矩，具体而言，是依靠定子电流的旋转磁场作用与永磁体产生相互作用力而产生电动力矩的。

BLDC电机通过不断改变定子电流方向和大小来控制电机的转速和方向。

三、BLDC电动机控制原理1. 电机转速控制为了实现BLDC电动机的精确控制，需要对电机的转速进行控制。

一般采用PID控制算法对电机进行控制。

PID算法通过将实际转速与设定值进行比较，计算出误差，然后根据误差大小来调整控制电压的大小和方向。

这种方法可以有效地降低电机的振动和噪声，提高电机的精度和稳定性。

BLDC无刷直流电机的原理及驱动基础无刷直流电机（BLDC，也称为马达驱动）是电机和控制技术相结合的产品，电调控制电机的运行，从电流驱动角度来看，无刷直流电机可分为正弦波驱动和方波驱动。

通常，以方波驱动的电机称为无刷直流电机（BLDC），正弦波驱动的电机则为永磁同步电机（PMSM）。

无刷直流电机，跟永磁同步电机，基本结构相似，主要区别在于控制器电流的驱动方式不同。

产生相位差120度的正弦三相电，要不断的调整三路、或是六路PWM的占空比，这要求较高的处理速度。

给电机供相位差120度的方波，电机运转噪音虽大一些，但电机仍可以基本平稳的运转，方波驱动方式对处理器的速度要求低了很多。

所以方波驱动方式就广泛应用开来。

一、方波控制理论基础方波控制也叫六步控制，在一个电周期中，电机只有六种转态，或者说定子电流有六种状态（三相桥臂有六种开关状态）。

每一种电流状态都可看作合成一个方向的矢量力矩，六个矢量有规律地、一步接一步地转换，矢量旋转方向决定了电机旋转方向（顺时针或是逆时针），电机转子会跟着同步旋转。

在方波控制里，主要是对两个量进行控制，一个是电机转子位置对应的开管状态，有Hall时，通过Hall信息获取转子位置，无传感器时，通过反电动势信息获取转子位置，从而决定开管状态；第二个是PWM占空比的控制，通过控制占空比的大小来控制电流大小，从而控制转矩和转速。

二、方波算法实现步骤（1）Hall 方波控制：1.读取母线电流采样的AD 值，计算母线电流2.电流环计算应该给的PWM 占空比，控制电流为给定电流大小3. 读取hall 状态，根据Hall 状态与三相桥臂开管状态关系数组，得到相应的开管状态，每次hall 状态的跳变沿及为三相桥臂状态切换的时间点（也称为换相点）。

4. Hall 相邻状态间的扇区为一个电周期的六分之一，即为60°，用定时器可记录60°扇区所用的时间，从而计算电流频率，从而得到电机转速。

BLDC控制方案一、BLDC控制方案概述BLDC（无刷直流电机）是一种广泛应用于各个领域的电机类型，其具有高效、低噪音和长寿命等优点，因此得到了广泛的关注和应用。

为了更好地控制BLDC电机，提高其性能和效率，需要采取合适的控制方案。

本文将介绍一种常用的BLDC控制方案，以及其原理和应用。

二、BLDC控制方案原理BLDC电机由若干个定子线圈和一个转子组成，通过电流分别通过不同的定子线圈，能够使转子旋转。

BLDC控制方案通过检测电机各个定子线圈的位置和转子的位置，将合适的电流输入到对应的定子线圈，从而实现BLDC电机的控制。

具体而言，BLDC控制方案需要以下几个基本组成部分：1. 传感器：用于检测电机各个定子线圈的位置和转子的位置。

常用的传感器包括霍尔效应传感器和编码器。

2. 控制器：接收传感器信号，通过算法计算出合适的电流，并驱动功率放大器为电机提供合适的电流。

控制器负责控制转子的位置和速度，并实现闭环控制。

3. 功率放大器：将控制器输出的小电流放大为足够大的电流，以供电机使用。

功率放大器通常采用MOSFET或IGBT等高功率开关元件。

4. 电源：为控制器和功率放大器提供电力供应，保证其正常工作。

三、BLDC控制方案应用BLDC控制方案广泛应用于各种需要高效控制电机的场景，下面以电动汽车为例进行具体阐述。

1. 电动汽车中的应用：BLDC控制方案在电动汽车的驱动系统中扮演着重要的角色。

通过准确控制电机的转子位置和速度，BLDC控制方案能够实现电动汽车的平稳启动、高效运行和精确控制。

同时，BLDC电机具有高效、低噪音和长寿命等特点，非常适合用于电动汽车的驱动系统。

2. 工业自动化中的应用：BLDC控制方案也被广泛应用于工业自动化领域。

例如，在机械设备中使用BLDC电机可以实现高速、高精度的定位和控制，提高生产效率和产品质量。

3. 家电领域中的应用：家电领域中的许多产品也采用了BLDC控制方案。

例如，以BLDC电机为驱动的风扇具有低噪音、高效节能的特点，被越来越多的消费者所接受。

无刷电机驱动器的主要功能和安装注意事项简介无刷电机驱动器（BLDC）是由无刷电机控制器和电机驱动器组成的一种控制系统。

无刷电机是指将传统电动机中的换向器和电刷替换成电子换向器和无刷电机控制器的一种电动机。

无刷电机驱动器广泛应用于无人机、电动车、工业自动化和家用电器等领域。

在本文中，我们将讨论无刷电机驱动器的主要功能和安装注意事项。

主要功能1. 电机控制无刷电机驱动器通过控制电机的电流、速度和转矩等参数，实现对电机的精确控制。

2. 稳定性无刷电机驱动器通过使用高速数字信号处理器（DSP）和先进的控制算法，提供高精度的电机控制和良好的稳定性。

3. 效率由于无刷电机的高效能和高功率密度，使得无刷电机驱动器具有较高的转换效率和能量利用率。

4. 安全性无刷电机驱动器提供多种保护机制，包括过流、过压和过温保护等。

例如，在电机过载或电压不足时，系统会自动关闭电机以避免损坏。

5. 可控性无刷电机驱动器提供多种控制方式，例如速度控制、转矩控制和位置控制等。

这些控制方式使得无刷电机驱动器在不同场景下具有更好的可控性。

安装注意事项在使用无刷电机驱动器时，需要注意以下几点事项。

1. 安装位置无刷电机驱动器应当安装在风扇、散热器或其他通风设备附近，以提高散热效率。

同时，应避免将无刷电机驱动器暴露在阳光或其他高温环境中。

2. 电机连接无刷电机驱动器应当正确连接电机的三根电线，以确保电机正常运行。

通常电机连接方式为A、B、C相的三相三线连接方法。

3. 电源电压无刷电机驱动器应当使用符合要求的电源电压和电流，以确保系统正常工作。

4. 稳定性无刷电机驱动器应当在稳定的环境下运作，例如避免受到震动和冲击等影响。

5. 维护保养无刷电机驱动器应定期进行维护保养，例如清洁风扇、检查电路线路以及更换老化的零部件等，以确保系统的可靠性和稳定性。

结论无刷电机驱动器是现代电机控制系统的重要组成部分，具有精确控制、稳定性、效率、安全性和可控性等特点。

BLDC无刷直流电机（无传感器）控制有哪些方法？无刷直流电机（BLDC）是随着电力电子技术、微型计算机以及稀土永磁材料的发展而出现的新型电机。

无刷直流电机与有刷电机不同，因为没有电刷和换向器，不能进行机械换相。

无刷直流电机是在电机运行过程中，无法完成自动换相，而是通过一定的硬件和软件来获得电机转子位置信号，从而进行电子换相。

无刷直流电机的控制一般会采用两相导通的方波驱动控制，只要求获得准确的换相点实现准确换相，其换相点可以通过位置传感器直接获得，也可以通过检测反电动势等物理量来间接获得换相点。

因此，无位置传感器直流无刷电机控制就是如何间接获取转子位置信号，得到换相点，实现电机换相。

个人归纳，目前无位置传感器无刷直流电机控制主要有以下三种方法。

第一，反电势法。

反电势法是目前最常用的一种转子位置信号检测方法。

无刷直流电机的定子绕组的反电势为正负交变的梯形波，绕组反电势发生过零后，延迟30度的电度角的时间，这个时刻就是电机准确换相时刻。

第二，状态观测器法。

该方法的基本思想将电机的转速、位置角、电枢电压以及电流等物理参量作为状态量，在定义状态变量的基础上建立电机模型，通过一定的数学方法来确定转子位置，实现电机换相。

第三，三次谐波电势法。

这种方法是从定子三相绕组端引出的Y 型连接的网络中心点到电机绕组中心提取电压，从检测三次谐波电势来确定转子位置。

不过此方法要求绕组电感不变，三相参数对称，磁场三次谐波分量等都有要求，因此目前在应用上受到很大程度的限制。

无位置传感器无刷直流电机的控制方式主要是间接获得转子位置的方式，以上三种方式是个人的理解和总结，反电势法是目前相对比较成熟，应用比较广泛的一种。

无传感器bldc控制与应用技巧无传感器BLDC（无刷直流电机）控制是一种常用的电机控制技术，其主要应用于需要高效、精确、可靠的电机驱动系统中。

相比传统的开环控制方法，无传感器BLDC控制具有更好的动态响应和性能特征。

本文将介绍无传感器BLDC控制的原理和应用技巧。

无传感器BLDC控制是指在电机驱动系统中不使用传统的霍尔传感器或编码器等传感器来检测电机的转子位置。

传统的BLDC控制需要通过传感器来检测转子位置，然后根据位置信息来控制电机的相序和通断时机。

而无传感器BLDC控制则通过观测电机绕组的电流和电动势等信号来估算转子位置，从而实现对电机的控制。

无传感器BLDC控制的原理主要基于电机绕组的电流和电动势之间的关系。

在电机绕组中，当电流经过绕组时，会在绕组中产生电动势。

通过观测电动势的波形和幅值变化，可以估算出转子位置。

根据转子位置的估算结果，可以确定电机的相序和通断时机，从而实现对电机的控制。

无传感器BLDC控制的优点之一是简化了电机驱动系统的结构。

传统的BLDC控制需要使用额外的传感器来检测转子位置，增加了系统的复杂度和成本。

而无传感器BLDC控制不需要额外的传感器，只需要通过观测电动势等信号来估算转子位置，从而减少了系统的复杂度和成本。

无传感器BLDC控制还具有更好的动态响应和性能特征。

传统的BLDC控制需要通过传感器来检测转子位置，由于传感器的固有延迟和精度限制，会导致控制系统的动态性能受到一定的限制。

而无传感器BLDC控制通过观测电动势等信号来估算转子位置，可以实时地调整控制策略，提高系统的动态响应和性能特征。

在无传感器BLDC控制中，转子位置的估算是关键的一步。

一种常用的转子位置估算方法是基于电动势波形的比较法。

该方法通过观测电动势波形的变化，将电机的一个电极作为参考，根据电动势波形与参考电极的相位差来估算转子位置。

另一种常用的转子位置估算方法是基于电流波形的换向法。

该方法通过观测电流波形的变化，根据电流波形的变化趋势来估算转子位置。
