电子设备防雷电过电压是一个系统工程，国内过电压保护等方面欠缺相应的标准，根据中华人民共和国标准法的规定，对国内无相应的标准可参考时，参照国际上有关规定执行。

依据IEC61312等国际标准结合国内标准设计防雷系统。

一个有效的防雷系统，包括3部分：直击雷保护，一点接地，瞬态浪涌电压抑制，三者缺一不可。

而正确的连接和接地是其中最关键的因素。

1 直击雷保护直击雷要靠接闪器经引下线和接地装置，或通过导电连接和接地良好的金属构架，将雷电流分流散流入地，而不流过被保护设备和部件；雷电流通过的部分阻抗低流散要好，以降低电位，避免引起对被保护物的反击。

同时要抑制引雷过程中的二次效应。

2 一点接地根据IEC61024-1：1990，借助电位补偿布线和SPD 实现雷电电磁防护均压等电位系统，即将外部避雷器、建筑物钢筋结构、内部安装的设备外壳、用于非电系统的导体部分以及电气和电讯装置等连接起来，建立等电位，是实现内部防雷保护的非常重要的措施。

交流特高压电网的雷电过电压防护范文特高压电网作为电力系统的重要组成部分，承载着大量的电能传输任务。

然而，雷电过电压的存在给特高压电网的安全稳定运行带来了巨大挑战。

因此，为了有效防护特高压电网免受雷电过电压的损害，我们需要采取一系列措施。

首先，合理设置避雷装置是防护特高压电网的首要任务之一。

避雷装置能够将雷电过电压引到安全的地方，从而减小对特高压电网的冲击。

在特高压电网的设计和建设过程中，需要充分考虑避雷装置的安装位置和数量。

同时，避雷装置的维护和检测也是至关重要的。

定期进行避雷装置的巡检，及时发现故障并予以修复，确保其正常运行和使用。

其次，避雷接地系统也是防护特高压电网雷电过电压的关键措施之一。

避雷接地系统的设计和施工需要遵循规范和标准，确保接地电阻的合理性和稳定性。

特高压电网的大型设备和设施通常采用混凝土接地极或大面积接地网。

在实施中，应对接地系统进行详细测试和检测，确保其符合相关要求。

另外，线路的设计和绝缘配合也是防护特高压电网雷电过电压的重要措施之一。

特高压输电线路的绝缘配置必须满足特定的电气要求，以确保能够有效阻断雷电过电压的穿透。

在选用绝缘子时，应考虑其耐电压能力和防雷能力，并严格按照制造厂商的规定进行正确安装和维护。

此外，定期进行特高压电网的雷电过电压监测也是非常重要的。

监测数据可以及时反映特高压电网系统的运行状态和雷电过电压的情况，为运维人员提供及时的处理建议。

在监测数据异常或超过安全阈值时，应采取相应的技术和措施进行处理，避免雷电过电压对特高压电网带来不可逆转的损害。

总之，特高压电网的雷电过电压防护是确保特高压电网安全稳定运行的重要保障。

通过合理设置避雷装置、完善避雷接地系统、优化线路设计和绝缘配合，以及定期进行监测和处理，可以有效防护特高压电网免受雷电过电压的损害。

特高压电网的防雷工作应持续不断地加强，以确保特高压电网安全可靠地为人们输送清洁、高效的电能。

雷电及过电压防护设计方案一、概述众所周知，雷电具有极大的破坏性，其电压高达数百万伏，瞬间电流可高达数十万安培。

雷击所造成的破坏性后果体现于下列三种层次：①设备损坏，人员伤亡；②设备或元器件寿命降低；③传输或储存的信号、数据（模拟或数字）受到干扰或丢失，甚至使电子设备产生误动作而暂时瘫痪或整个系统停顿。

目前，世界上各种建筑、设施大多数仍在使用传统的避雷针防雷。

用避雷针防止直接雷击实践证明是经济和有效的。

但是，随着现代电子技术的不断发展，大量精密电子设备的使用和联网，避雷针对这些电子设备的保护却显得无能为力。

避雷针不能阻止感应雷击过电压、操作过电压以及雷电波入侵过电压，而这类过电压却是破坏大量电子设备的罪魁祸首。

现代防雷技术系统的防雷方案包括外部防雷和内部防雷两个方面:外部防雷包括避雷针、避雷带、引下线、接地极等等，其主要的功能是为了确保建筑物本体免受直击雷的侵袭，将可能击中建筑物的雷电通过避雷针、避雷带、引下线等，泄放入大地。

内部防雷系统是为保护建筑物内部的设备以及人员的安全而设置的。

通过在需要保护设备的前端安装合适的防雷器，使设备、线路与大地形成一个有条件的等电位体。

将可能进入的雷电流阻拦在外，将因雷击而使内部设施所感应到的雷电流得以安全泄放入地，确保后接设备的安全。

避雷带、引下线（建筑物钢筋）和接地等构成的外部防雷系统，主要是为了保护建筑物本体免受雷击引起的火灾事故及人身安全事故，而内部防雷系统则是防止感应雷和其他形式的过电压侵入设备造成损坏，这是外部防雷系统无法保证的。

二、防雷方案设计依据(1)建筑物防雷设计规范GB50057-94(2)电子计算机机房设计规范GB50174-93(3)民用建筑电气设计规范JGJ/T16-92(4)计算站场地安全要求GB9361-88(5)计算站场地技术文件GB2887-89(6)计算机信息系统防雷保安器GA173-1998(7)雷电电磁脉冲的防护IECI312(8)微波站防雷与接地设计规范YD 2011－93(9)通信局（站）接地设计暂行技术规定YDJ26E9三、雷害的途径分析雷电对电气设备的影响，主要由以下四个方面造成：①直击雷；②传导雷； ③感应雷；④开关过电压。

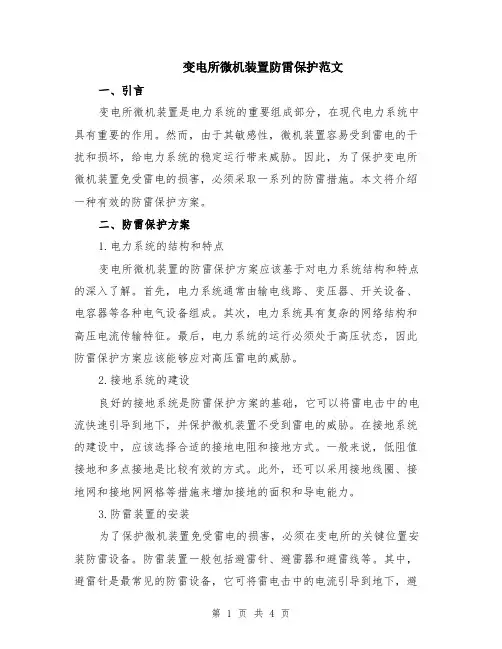

变电所微机装置防雷保护范文一、引言变电所微机装置是电力系统的重要组成部分，在现代电力系统中具有重要的作用。

然而，由于其敏感性，微机装置容易受到雷电的干扰和损坏，给电力系统的稳定运行带来威胁。

因此，为了保护变电所微机装置免受雷电的损害，必须采取一系列的防雷措施。

本文将介绍一种有效的防雷保护方案。

二、防雷保护方案1.电力系统的结构和特点变电所微机装置的防雷保护方案应该基于对电力系统结构和特点的深入了解。

首先，电力系统通常由输电线路、变压器、开关设备、电容器等各种电气设备组成。

其次，电力系统具有复杂的网络结构和高压电流传输特征。

最后，电力系统的运行必须处于高压状态，因此防雷保护方案应该能够应对高压雷电的威胁。

2.接地系统的建设良好的接地系统是防雷保护方案的基础，它可以将雷电击中的电流快速引导到地下，并保护微机装置不受到雷电的威胁。

在接地系统的建设中，应该选择合适的接地电阻和接地方式。

一般来说，低阻值接地和多点接地是比较有效的方式。

此外，还可以采用接地线圈、接地网和接地网网格等措施来增加接地的面积和导电能力。

3.防雷装置的安装为了保护微机装置免受雷电的损害，必须在变电所的关键位置安装防雷设备。

防雷装置一般包括避雷针、避雷器和避雷线等。

其中，避雷针是最常见的防雷设备，它可将雷电击中的电流引导到地下，避免对微机装置造成损害。

避雷器主要用于限制电压上升速率和保护微机装置免受过电压的侵害。

避雷线则用于将雷电击中的电流迅速引导到地下，从而保护微机装置的安全运行。

4.屏蔽和接地的设计微机装置通常由大量的电子元件组成，对电磁辐射和电磁感应非常敏感。

因此，为了保护微机装置免受雷电干扰，必须进行屏蔽和接地的设计。

屏蔽可以将外界的电磁波阻隔在外，降低微机装置受到雷电干扰的可能性。

而接地则可以将雷电干扰的电流迅速引导到地下，避免对微机装置造成损害。

在屏蔽和接地的设计中，应该选择合适的材料和结构，确保其具有良好的导电性和电磁屏蔽性能。

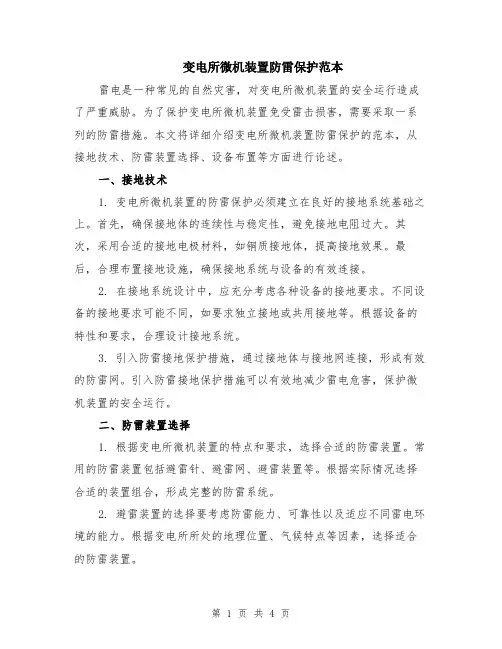

变电所微机装置防雷保护范本雷电是一种常见的自然灾害，对变电所微机装置的安全运行造成了严重威胁。

为了保护变电所微机装置免受雷击损害，需要采取一系列的防雷措施。

本文将详细介绍变电所微机装置防雷保护的范本，从接地技术、防雷装置选择、设备布置等方面进行论述。

一、接地技术1. 变电所微机装置的防雷保护必须建立在良好的接地系统基础之上。

首先，确保接地体的连续性与稳定性，避免接地电阻过大。

其次，采用合适的接地电极材料，如铜质接地体，提高接地效果。

最后，合理布置接地设施，确保接地系统与设备的有效连接。

2. 在接地系统设计中，应充分考虑各种设备的接地要求。

不同设备的接地要求可能不同，如要求独立接地或共用接地等。

根据设备的特性和要求，合理设计接地系统。

3. 引入防雷接地保护措施，通过接地体与接地网连接，形成有效的防雷网。

引入防雷接地保护措施可以有效地减少雷电危害，保护微机装置的安全运行。

二、防雷装置选择1. 根据变电所微机装置的特点和要求，选择合适的防雷装置。

常用的防雷装置包括避雷针、避雷网、避雷装置等。

根据实际情况选择合适的装置组合，形成完整的防雷系统。

2. 避雷装置的选择要考虑防雷能力、可靠性以及适应不同雷电环境的能力。

根据变电所所处的地理位置、气候特点等因素，选择适合的防雷装置。

3. 定期对防雷装置进行检测和维护，确保其正常工作。

定期检查避雷装置的电气性能、外观状况等，对于有问题的装置及时更换或维修。

三、设备布置1. 合理布置变电所微机装置，确保其与防雷装置之间的距离符合安全要求。

根据防雷装置的覆盖范围确定微机装置的布置位置，保证微机装置受到防雷装置的有效保护。

2. 对于微机装置的连接线路，应采用防雷线缆，并按照规范要求进行线路敷设。

防雷线缆具有较好的防雷能力，可以有效地减少雷电对设备的影响。

3. 设备之间的综合布置应遵循合理布线的原则，避免电磁干扰和雷电危害。

合理布置设备之间的距离，防止雷电跳闸等情况的发生。

电气设备的有效防雷范本第一章引言近年来，雷电活动频繁且破坏力巨大，对电气设备造成严重损伤。

为了有效防止雷击，保障电气设备的正常运行，本文提出了一套有效防雷范本，以供电气设备的设计和运维人员借鉴。

第二章防雷原理2.1 雷电的形成和工作原理雷电是由大气中不同电荷之间的巨大电位差导致的自然现象。

当云层内部电荷分布不均，形成电荷分层，地面与云层之间形成强大的电场，当电场强度达到一定程度时，便会发生闪电放电。

2.2 雷电对电气设备的危害雷电放电过程中的电流和电压突变，会对电气设备造成巨大的电压冲击、电流冲击和电磁辐射。

这些冲击和辐射会引起电气设备的失效、损坏甚至燃烧。

2.3 防雷原理有效的防雷措施应当主要从以下几个方面考虑：防范直接雷击、防范感应雷击、降低雷电对设备的冲击。

第三章防雷设备的选择和布置3.1 防雷针和避雷网的选择在设备周围合理布置防雷针和避雷网可以有效地引导雷电到地下，避免直接雷击设备。

防雷针和避雷网的选择应当根据设备所在地的雷电频率和设备的高度来确定。

3.2 避雷器的选择避雷器是防范感应雷击的主要装置。

根据设备的电压等级和工作环境，选择合适的避雷器进行安装，以降低感应雷击对设备的影响。

3.3 接地装置的设计与布置接地装置是有效降低雷电冲击的重要手段。

在设备周围合理布置接地装置，确保其导电性良好，能够有效地将雷电引入地下，减少对设备的冲击。

第四章设备内部的防雷措施4.1 保护电路的设计设备内部的保护电路可以有效地限制雷电冲击对设备的影响。

采用合适的保护元件，如瞬态电压抑制器（TVS）等，保护设备免受雷电冲击。

4.2 绝缘控制绝缘是防止雷电通过设备传导的重要手段。

合理选择绝缘材料，加强绝缘保护设计，确保设备的绝缘性能良好，防止雷电直接对设备造成损伤。

4.3 扭矩控制设备内部的线缆和连接器在雷电冲击下容易出现松动，导致设备失效。

通过合理的扭矩控制措施，确保连接器和线缆的紧固力，避免因松动而引发故障。

配电系统的防雷与接地范本配电系统是现代工业生产和民用建筑中不可或缺的关键设施之一。

然而，频繁的雷电活动给配电系统带来了很大的挑战，因为它们可能导致设备损坏、系统故障甚至火灾等严重后果。

因此，在设计和安装配电系统时，必须重视防雷措施和接地系统的建设。

本文将详细介绍配电系统的防雷与接地范本。

一、防雷范本1. 选择合适的设备防雷措施的第一步是选择具有良好防雷性能的设备。

对于配电系统来说，主要的设备包括变压器、开关柜、电缆等。

这些设备应具有防雷等级符合国家标准要求，并经过权威机构的检测和认证。

2. 合理布置设备在设计和布置配电系统时，应考虑雷电冲击的传播路径和能量分散问题。

首先，应将设备布置在有利于雷电放电扩散和分散的位置。

其次，设备之间的间距应根据设备的防雷等级和供电要求进行合理规划，避免因电气设备之间的相互干扰而引发雷电事故。

3. 安装避雷装置为了有效地防范雷电对配电系统的影响，必须安装合适的避雷装置。

避雷装置不仅能够减少雷电对设备的直接冲击，还能引导雷电电流通过合适的导体通道，将雷电能量导入地下。

常见的避雷装置包括避雷针、避雷网和避雷线等。

安装避雷装置时，应根据设备的特点和周围环境的条件进行合理布置。

4. 导引和耦合装置的安装为了进一步提高配电系统的防雷性能，可以安装导引和耦合装置。

导引装置的作用是引导雷电电流尽快地传导和扩散，减少电流对设备的影响。

耦合装置则可以将雷电冲击与设备分离，减少雷电对设备的直接侵害。

导引和耦合装置的选择和安装位置应根据具体的配电系统特点和环境条件进行合理设计。

二、接地范本1. 设计合理的接地系统配电系统的接地系统是保证系统安全运行的重要组成部分。

在设计接地系统时，应根据配电网络的规模和特点进行合理规划。

首先，应确定合适的接地电阻的目标值，以确保接地系统的正常运行。

其次，应根据配电系统的整体结构和布置，合理确定接地线路的长度和布置形式。

最后，应选择合适的接地方式，如电力接地和电子设备接地等。

258石油化工企业因为其独特的生产特点，一旦遭受雷击，往往会造成很大的安全事故。

因此合理正确的防雷接地系统设计对于石油化工厂区的安全运行就至关重要。

本文以惠州某石化企业技改项目为例，对防雷接地系统设计方案展开探讨。

项目包括生活办公区、公用工程和工艺装置区等多个区域。

本文分别以控制室、技术仓库、罐区和工艺装置平台为例，根据不同建筑物及装置的特点，针对防雷接地系统设计展开探讨。

1 防雷接地设计1.1 建筑物的防雷接地设计根据规范GB50057-2010[1]，控制室年预计雷击次数为0.133次/年，属于重要场所，按第二类防雷建筑物设计。

技术仓库的年预计雷击次数为0.162次/年，属于一般场所，按第三类防雷建筑物设计。

建筑物防雷装置的组成，见图1。

图1 建筑物防雷装置的组成1.1.1 接闪器控制室为混凝土屋面结构，则屋面利用镀锌圆钢（Φ12mm）组成接闪带用作接闪器，且接闪带形成的网格小于10mx10m。

只要是在屋面上的设备金属外壳、金属管道等都连接至屋面接闪器。

屋面接闪带的基础支架均采用专用支架，支架高度为150mm，接闪带支架的设置间距为1米，转角处设置间距为0.5米。

技术仓库的屋面均为双层压型钢板，外板采用大于0.5mm厚钢板，无绝缘被覆层，板间连续为持久的电气通路，因此利用金属屋面做接闪器，金属屋面、钢柱、金属外墙檩条、梁连接成电气通路。

屋顶风机、通风天窗等露出屋顶的金属物体都需要和屋面接闪器可靠连接。

1.1.2 引下线控制室的立柱为混凝土结构，利用混凝土立柱内至少两根主筋（不小于Φ16mm钢筋）作防雷引下线。

作为引下线的钢筋上端应从女儿墙引出和屋面接闪带形成电气通路，下端通过预埋接地钢板与室外接地干线可靠连接。

引下线均匀布置，相邻引下线的距离沿周长计算应该小于18米。

整个建筑物接闪带、柱基础钢筋及圈梁内钢筋连成电气通路。

技术仓库利用所有钢立柱作为防雷引下线，钢立柱上端与金属屋面檩条可靠连接，下端通过预埋接地连接板与基础内钢筋、室外接地线可靠焊接。

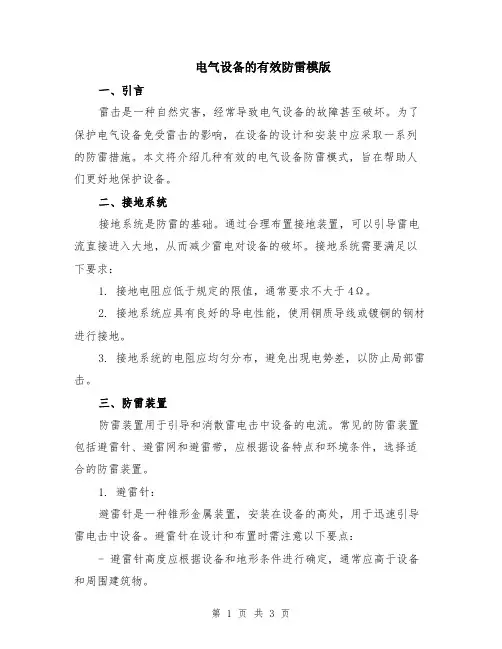

电气设备的有效防雷模版一、引言雷击是一种自然灾害，经常导致电气设备的故障甚至破坏。
