避雷器讲座PPT课件
不应有明显变化； 试仪
以上新投运
测量值与初始值比较，当 2）AI－ 3，6个月;
阻性电流增加50％时 6100氧化 应该分析原因，加强 锌避雷器 监测、适当缩短检测 泄漏电流 周期；当阻性电流增 分析仪 加1倍时应停电检查
3）每年雷 雨季节前;
4）怀疑有 缺陷时.
17 .
4.1 MOA 试验项目一(续2)
1841－2
20
.
4.1.2 MOA 试验项目举例二
编号及安装位置：500kV平果站2＃主变500kV 试 验时间： 2005年01月29日
温度： 16.8 ℃ 湿度： 68 % 使用仪器：苏州华电ZGS高压直流发生器 仪器
编号：21Ⅲ305006
注意：三节避雷器的U1mA不一样
21 .
4.1.2 MOA 试验项目举例二(续1)
2）每年雷雨 季节前;
3）怀疑有缺 陷时.
加1倍时应停电检查
2)动 作计 数器 检查
充放 灵活动作 电法
计数器检测 仪
1)交接时
2)3年
3)怀疑有缺陷 时
23 .
4.3线路MOA
1) 试验项目同4.1; 2) 第1-6项周期均为必要时; 3) 第7项为新投运后半年内测量一次,运
行一年后每年雷雨季前一次,或必要时.
除以 2 .
13 .
3.1 MOA的特性参数
14 .
3.1 MOA的特性参数
15 .
4.1 MOA 试验项目一(预试和交接)
试验项 方法 要求
仪
目
器
1）绝缘 摇表 1）35kV以上，不低于
兆
电阻 法 2500ΜΩ，5000V兆欧表 ； 欧
测试
防雷及过电压保护与接地课件
统等进行了相应的防雷及过电压保护。
THANKS
感谢观看
信号过电压保护
总结词
信号过电压保护是保护信号传输线路免受过电压损害的重要措施。
详细描述
信号过电压保护通常采用浪涌保护器、瞬态二极管等设备，对信号传输线路进 行保护，以防止雷电、电磁脉冲等引起的过电压对信号传输线路造成损害。
设备过电压保护
总结词
设备过电压保护是防止设备直接受到过电压损害的重要措施 。
02
防雷系统设计
防雷系统的组成
01
02
03
避雷针
用于吸引雷电，并将其引 入地下。
引下线
连接避雷针和接地装置的 金属导体，将雷电引入地 下。
接地装置
将雷电引入大地的金属导 体，通常埋在地下。
防雷设备的选择与配置Fra bibliotek01根据建筑物的重要性、使用性质 和雷电活动情况等因素，选择合 适的避雷针、避雷带、避雷网等 防雷设备。
接地电阻的计算与测量
接地电阻的计算
根据土壤电阻率、接地极长度、 直径等因素计算接地电阻。
接地电阻的测量
使用接地电阻测量仪进行测量， 确保接地系统符合要求。
接地系统的设计与施工
设计原则
维护与管理
根据设备需求和土壤条件进行接地系 统的设计。
定期检查和维护接地系统，确保其有 效性。
施工方法
选择合适的接地极材料和施工方法， 确保接地系统可靠。
以上内容仅供参考，具体课件内容应根据实际情况进行编写和调整。
03
过电压保护措施
电源过电压保护
总结词
电源过电压保护是防止电力系统的过 电压对设备造成损害的重要措施。
详细描述
电源过电压保护通常采用避雷器、过 电压保护器等设备，对电源线路进行 保护，以防止雷电、操作过电压等引 起的过电压对设备造成损害。
THANKS
感谢观看
信号过电压保护
总结词
信号过电压保护是保护信号传输线路免受过电压损害的重要措施。
详细描述
信号过电压保护通常采用浪涌保护器、瞬态二极管等设备，对信号传输线路进 行保护，以防止雷电、电磁脉冲等引起的过电压对信号传输线路造成损害。
设备过电压保护
总结词
设备过电压保护是防止设备直接受到过电压损害的重要措施 。
02
防雷系统设计
防雷系统的组成
01
02
03
避雷针
用于吸引雷电，并将其引 入地下。
引下线
连接避雷针和接地装置的 金属导体，将雷电引入地 下。
接地装置
将雷电引入大地的金属导 体，通常埋在地下。
防雷设备的选择与配置Fra bibliotek01根据建筑物的重要性、使用性质 和雷电活动情况等因素，选择合 适的避雷针、避雷带、避雷网等 防雷设备。
接地电阻的计算与测量
接地电阻的计算
根据土壤电阻率、接地极长度、 直径等因素计算接地电阻。
接地电阻的测量
使用接地电阻测量仪进行测量， 确保接地系统符合要求。
接地系统的设计与施工
设计原则
维护与管理
根据设备需求和土壤条件进行接地系 统的设计。
定期检查和维护接地系统，确保其有 效性。
施工方法
选择合适的接地极材料和施工方法， 确保接地系统可靠。
以上内容仅供参考，具体课件内容应根据实际情况进行编写和调整。
03
过电压保护措施
电源过电压保护
总结词
电源过电压保护是防止电力系统的过 电压对设备造成损害的重要措施。
详细描述
电源过电压保护通常采用避雷器、过 电压保护器等设备，对电源线路进行 保护，以防止雷电、操作过电压等引 起的过电压对设备造成损害。

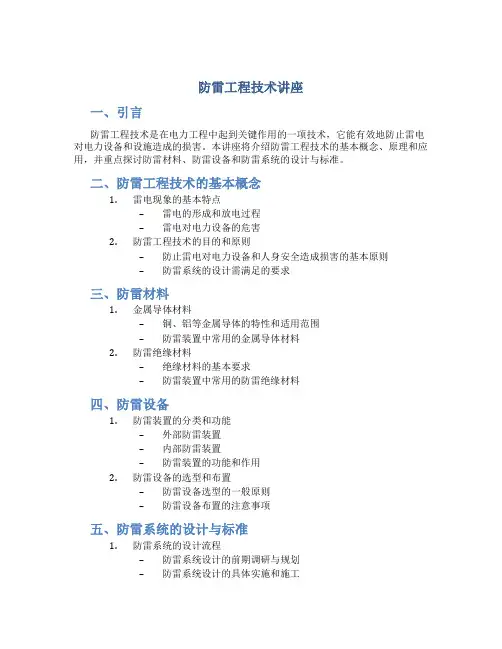

防雷工程技术讲座
防雷工程技术讲座一、引言防雷工程技术是在电力工程中起到关键作用的一项技术，它能有效地防止雷电对电力设备和设施造成的损害。
本讲座将介绍防雷工程技术的基本概念、原理和应用，并重点探讨防雷材料、防雷设备和防雷系统的设计与标准。
二、防雷工程技术的基本概念1.雷电现象的基本特点–雷电的形成和放电过程–雷电对电力设备的危害2.防雷工程技术的目的和原则–防止雷电对电力设备和人身安全造成损害的基本原则–防雷系统的设计需满足的要求三、防雷材料1.金属导体材料–铜、铝等金属导体的特性和适用范围–防雷装置中常用的金属导体材料2.防雷绝缘材料–绝缘材料的基本要求–防雷装置中常用的防雷绝缘材料四、防雷设备1.防雷装置的分类和功能–外部防雷装置–内部防雷装置–防雷装置的功能和作用2.防雷设备的选型和布置–防雷设备选型的一般原则–防雷设备布置的注意事项五、防雷系统的设计与标准1.防雷系统的设计流程–防雷系统设计的前期调研与规划–防雷系统设计的具体实施和施工2.防雷标准和规范–国际防雷标准和规范的概述–国内防雷标准和规范的概述六、案例分析通过对一些典型的防雷工程案例进行分析，可以更加直观地了解防雷工程技术的应用和实际效果。
本部分将介绍一些具有代表性的防雷工程案例，并分析其设计、施工和使用中的关键技术和经验。
七、总结防雷工程技术是电力工程中不可缺少的一项技术。
本讲座介绍了防雷工程技术的基本概念、原理和应用，并重点讨论了防雷材料、防雷设备和防雷系统的设计与标准。
通过学习本讲座，相信大家对防雷工程技术会有更深入的了解，为实际工程中的防雷工作提供参考和指导。
以上文档为虚拟助手生成，不代表实际观点。
避雷器知识讲座（精选5篇）
避雷器知识讲座（精选5篇）第一篇：避雷器知识讲座一、过电压避雷器是用以限制由线路传过来的雷电过电压（或大气过电压）和电力系统内部过电压的一种电气设备。
过电压指超过正常运行电压并可使电力系统绝缘或保护设备损坏的电压升高，可分为三大类：暂时过电压、操作过电压、雷电过电压。
暂时过电压、操作过电压是由于电力系统中，断路器的操作或系统故障，使系统参数发生变化，由此引起系统内部能量转化或传递而产生的过电压，称为内部过电压。
操作过电压即电磁过渡过程中的过电压，一般持续时间在0.1S内。
在中性点直接接地系统中，常见的操作过电压有：合闸空载线路过电压、切除空载线路过电压、切除空载变压器过电压以及解列过电压等。
以合闸（包括重合闸）过电压最为严重。
在中性点非直接接地系统中，主要是弧光接地过电压。
暂时过电压包括工频电压升高和谐振过电压，持续时间相对较长，暂时过电压的产生原因主要是空载线路的长线路的电容效应、不对称接地故障、负荷突变以及系统中发生的线性或非线性谐振等。
暂时过电压的严重程度取决于其幅值和持续时间，在超高压系统中，工频电压升高具有重要作用，因为1）它的大小直接影响操作过电压的幅值；2）它的数值是决定避雷器额定电压的重要依据；3）持续时间长工频电压升高可能危急设备的安全运行。
雷电过电压可分为三种情况：1）感应过电压。
在输电线路附近发生雷云对地放电时线路上产生的过电压，这种过电压在极少的情况下才达到500—600KV，因此只对35 KV及以下电网才有危害。
2）雷击导线、绕击时的过电压。
直接雷过电压在没有避雷线的情况下发生，但有避雷线时仍有可能绕过避雷线而击于线路上，但其概率很小。
3）雷击避雷线或杆塔时引起的反击。
雷击杆塔时由于杆塔的电感和接地电阻，使本来地电位的杆塔具有很高的电位，引起绝缘子逆闪，将高电位加到导线上。
对220KV及以下电力系统，绝缘水平一般由大气过电压决定。
其保护装置主要是避雷器，以避雷器的保护水平为基础决定设备的绝缘水平，并保证输电线路有一定的耐雷水平。
《防雷知识讲座》课件
02
03
04
在雷电天气下，应立即关闭家 中电源开关，拔掉电器设备的
电源插头。
在雷电天气下，应立即关闭家 中窗户和门，确保家中处于密
闭状态。
在雷电天气下，应立即寻找安 全的地方躲避，如卫生间、钢
筋混凝土墙角等。
在雷电天气下，应立即拨打当 地的防雷服务电话，寻求专业
人员的帮助。
CHAPTER 04
室外防雷知识
防雷设备的维护与保养
定期检查避雷设施
定期检查避雷针、避雷带等设施是否完好，及时发现并修复损坏 的设施。
保持接地良好
定期检查接地极是否完好，保持接地良好，确保电流能够顺利导入 地下。
定期更换避雷器
避雷器是有寿命的，需要定期更换以保证其正常工作。同时要选择 质量可靠的避雷器，以确保防雷效果。
CHAPTER 03
THANKS
[ 感谢观看 ]
室外防雷设备的选择与安装
避雷针
选择合格、合规的避雷针，并按照规范进行安装，确保其接地良好 ，能够有效地将雷电引入地下。
避雷带
在建筑物屋顶安装避雷带，以防止雷电直接击中屋顶。同时，避雷 带应与屋顶的金属物体进行连接，以实现等电位连接。
接地极
接地极的安装深度和规格需符合规范要求，以确保雷电电流能够顺利 导入地下。
家庭防雷安全注意事项
01
避免在雷电天气下使用 室外天线、太阳能热水 器等户外设备。
02
避免在雷电天气下在室 外空旷处逗留，应尽快 回到室内。
03
避免在雷电天气下使用 家用电器，如电视、电 脑等，以免造成电击事 故。
04
避免在雷电天气下使用 水龙头等金属管道，以 免造成电击事故。
家庭防雷应急处理
防雷接地与电气安全培训讲座PPT
雷电对电气设备的危害
总结词
雷电对电气设备的危害主要表现在直接雷击和感应雷击两个方面。
详细描述
直接雷击是指雷电直接击中建筑物、设备或线路，造成设备损坏或引起火灾。感应雷击是指雷电放电时，在附近 的导体上产生静电感应和电磁感应，使设备受到损坏。雷电对电气设备的危害还表现在高电位反击和地电位升高， 可能导致设备损坏或人员伤亡。
防雷接地系统的原理
01
当雷电击中建筑物或附近时，接 闪器将雷电接收并将其通过引下 线引入接地装置。
02
接地装置将雷电电流引入地下土 壤，并通过大地散流，从而避免 雷电对建筑物、设备和人员的危 害。
02
防雷接地系统的安装与维护
防雷接地系统的安装
01
防雷接地系统的安装是 确保建筑物和设备免受 雷电危害的重要措施。
智能建筑的需求增长
随着智能建筑的普及，对建筑内的防雷接地与电气安全系统的要求 将更加严格和复杂。
国际化合作与交流增强
加强国际间的防雷接地与电气安全技术合作与交流，共同应对全球 气候变化和自然灾害的挑战。
感谢您的观看
THANKS
防雷接地系统可以保护电子设 备免受雷电的电磁脉冲和过电 压的危害，从而保证设备的正 常运行。
在电子设备中，应选择合适的 防雷接地系统和采取相应的防 护措施，以确保设备的安全。
06
防雷接地与电气安全的未来 发展
防雷接地技术的发展趋势
智能化监测
利用物联网和传感器技术， 实时监测雷电活动和接地 系统状态，提高预警和防 范能力。
电力系统是易受雷电攻击的设施之一，因此防雷接地在电力系统中具有重要意义。
防雷接地系统可以保护电力设施免受雷电的直接和间接影响，从而保证电力系统的 正常运行。
夏季预防雷电知识安全教育培训讲座ppt课件
德国保险公司灾害统计
感应雷的危害
感应雷使电子时代的雷击事故的发生机会大大增加，它 能引起一万伏左右的雷电电磁脉冲，这种脉冲的波型为 突峰型，持续时间在50纳秒之间。时间短而电压高， 从而形成危害性很大的浪涌过电压。
雷电的危害
2008年6月3日18时，茂 名地区出现强雷天气。
1
18时45分，2＃裂解装置
具体的切换效果设置，版本间存在着细微的差距，不过都是很接近的。 您稍微操作一下即可明白其中的道理
防风防雨防雷电 气象科普是关键
防雷电安全教育
夏季预防雷电知识安全教育培训讲座
汇报人：XXX
时间：2023.07.24
目录
CONTENTS
01 认识雷电 02 雷电的危害 03 雷电的预防
PART-01
认识雷电
夏季预防雷电知识安全教育培训讲座
认识雷电
电流大
时间短
雷电产生强大电流，瞬间 引起物体燃烧
电闪雷鸣是自然界中一种非常壮观的天气现象，地 球上每年平均发生31万余次闪电；一般是在雷雨较 多的夏天出现。
空中的尘埃、冰晶等物质在云层中翻滚运动的时候，经过 一些复杂过程，使这些物质分别带上了正电荷与负电荷。 地面的凸出物、金属等会被感应出正电荷，随着电场的逐 步增强，雷云向下形成下行先导，地面的物体形成向上回 流，二者相遇即形成对地放电。这就容易造成雷电灾害。
单击Quick Publish会按照默认设置转换PPT，单击Publish则可以进行 详细的设置。此外，安装iSpring后可以方便地插入Flash和YouTube视 频。但使用iSpring转换的动画和PPT原来的动画可能仍有差别，因此 需要依照转换情况对PPT中的动画进行调整。
6.如何导出PPT中的音视频素材？
(优)第讲雷电及防雷保护装置PPT资料
8.2 雷电参数及雷电活动规律
在雷电设计中，最关心的是雷电流波形、幅值分布及落雷密度等
8.2.1 雷电流幅值和波形 对于雷暴日数≥20的地区，我国现行推荐雷电流幅值分布的概率为：
lgP I 88
其中P是幅值大I的 于雷电流概率
对于雷暴日数<20的地区(除陕南以外的西边地区、内蒙古部分地区） ，我国现行推荐雷电流幅值概率为：
主放电瞬间，可用开关S的闭合来模拟
Z是被击物的阻抗。
由于电荷运动形成电流，因此雷击点的 电位发生突然变化u＝iZ
雷电具有电流源的性质。
当Z＝0时，i=2*i0; 普通，Z0＝300-400 ，Z<<Z0 ，因此，也可认为i=2*i0 i称为雷电流 Nhomakorabea 波形和极性
我国防雷规程建议值为：2.6/50 s，平均陡度为 a I 2.6
我国规程建议采用雷暴日作为计算单位。
8.2.3 地面落雷密度和输电线路落 雷次数
地面落雷密度反映了云－地之间的放电。
地面落雷密度：每平方公里每雷暴日的对地落雷次数，用 表示。
e.g. 我国标准规定：对雷暴日T＝40的地区， =0.07次/km2·雷暴日 输电线路的存在，改变了雷云－地之间的电场分布，根据模拟试验 和运行经验，输电线路每侧的引雷宽度为2hb〔hb为避雷线或无避 雷线时导线的平均高度）
雷云放电通常分为先导部分和主放电两个阶段。 图中为下行负雷闪的照片。
云—地间的线状雷电在开始时往往 从雷云边缘向地发展，以逐级推进方 式向下发展。
起始下行先导
分级先导的发展
每级长度约10-200m，速度
。107
m
，各级之间有10— s
100us的停歇
雷电放电的发展过程和雷电流的波形
雷电防护知识科普公开讲座
雷电防护知识科普公开讲座天空中的电神之箭，雷电，给人类的生活和财产带来了巨大的威胁。
为了提高公众的雷电防护意识，减少雷电事故的发生，我们举办了一场特别的公开讲座，向大家普及雷电防护知识。
以下是讲座内容的简要总结。
Ⅰ. 雷电概述雷电是一种电现象，是由云与地、云与云之间产生的强电放电造成的。
它具有高温、高压、高电流的特点，可以对人类和物体造成严重的危害，所以我们要重视雷电防护。
Ⅱ. 雷电事故的危害雷电事故可以对人类的生命、财产和社会带来重大损失。
它不仅能够引发火灾、爆炸，还会对电子设备和通讯系统造成严重的破坏。
雷电还会对人体造成电击伤害，甚至导致死亡。
因此，了解雷电防护知识至关重要。
Ⅲ. 雷电防护基础知识1. 了解雷电气象条件：雷暴发生时气象条件特点明显，包括热、潮、不稳定的大气环境等。
及时获取天气预警信息，是保护自身安全的第一步。
2. 室内防护：在雷暴天气中，尽量待在室内，远离窗户、管道和金属物品，避免触碰带电设备。
室内可以设置避雷针和接地装置，以减少雷电的侵袭。
3. 室外防护：如果在雷暴天气下必须外出，应尽量远离多人集聚的空旷地带、水塘与湖泊，避免站在高于周围的地方，不要躲在高耸的孤立物下。
寻找有避雷设施的建筑物或者低洼地带暂避，确保人身安全。
Ⅳ. 避雷设施与接地装置1. 避雷针：避雷针是一种常见的防雷装置，利用尖塔原理，通过典型的尖顶构造，将雷击发散于周围环境，确保安全。
避雷针的作用是引导雷电通向接地，减少雷电对人群和建筑物的伤害。
2. 接地装置：接地是防雷的基础措施之一。
合理布置接地装置，能够将雷电引入地下，避免雷电对设备和人体的危害。
接地装置的设计要符合相关电气安全规范，保证接地电阻的合理性。
Ⅴ. 个人防护措施1. 避免户外活动：当有雷电的风险时，尽量避免户外活动，特别是在高山、水塘或者人员密集的开放场所。
2. 防止电击：在雷雨天气中，避免接触金属物品和水源，如金属围栏、水管等，以免触电。
供配电工程防雷与接地之直击雷过电压的防护专题培训课件
建筑物年预计雷击次数的确定:
N 0.024kTa1.3 Ae
式中N--- 建筑物预计雷击次数(次/a)； k--校Байду номын сангаас系数，在一般情况下取1，在下列情况
下取相应数值：位于旷野孤立的建筑物取2；金属 屋面的砖木结构建筑物取1.7；位于河边、湖边、 山坡下或山地中土壤电阻率较小处、地下水露头 处、土山顶部、山谷风口等处的建筑物，以及特 别潮湿的建筑物取1.5；
③对国民经济有重要意义且装有大量电子设备的建筑物， 如国家级计算中心、国际通信枢纽等；
④具有气体BZ危险的可能，且电火花不易引起BZ的建筑 物；
⑤工业企业内有BZ危险的露天钢质封闭气罐； ⑥年预计雷击次数大于0.06次的办公建筑物及其他重要 或人员密集的公共建筑物； ⑦年预计雷击次数大于0.3次的住宅、办公楼等一般性民 用建筑物。
对于变配电所，只能利用它本身的建筑钢筋 混凝土基础作为自然接地体。
在高层建筑中，推荐利用柱子、基础内的 钢筋作为引下线和接地装置。主要优点： (1)接地电阻低。 (2)电位分布均匀，均压效果好。 (3)施工方便．可省去大量土方挖掘工程量。 (4)节约钢材。 (5)维护工程量少。
式中 D--- 建筑物每边的扩大宽度(m)； L、W、H---分别为建筑物的长、宽、高(m)。
注：建筑物平面积扩大后的面积Ae如附图1.1中
周边虚线所包围的面积。
(2)当建筑物的高H等于或大于100m时，其每 边的扩大宽度应按等于建筑物的高H计算；建 筑物的等效面积应按下式确定：
(3)当建筑物各部位的高不同时，应沿建筑物
供配电工程
第8章 防雷与接地
8.2 直击雷过电压的防护
§8.2 直击雷过电压的防护
引言：直击雷的防护采用避雷针或避雷线(带) 等装置.200多年前，富兰克林通过观察发现旷野 中的孤树常遭到雷击，而树下的低矮植物却能幸 免于难，于是，他设想如果在地球的表面立起一 个足够高的针体的话，地球上的万物就会得到保 护.于是、他发明了避雷针.富兰克林避雷针要求 要有足够的高度、要是尖体、但不要求接地电阻 的大小.后来、罗蒙诺索夫提出新型的避雷针，要 求要有足够的高度、要有足够小的接地电阻、但 不要求是尖体。这两种避雷针现在都有应用，我 国国家标准中推行的避雷针是罗蒙诺索夫避雷针.
防雷知识讲座PPT课件
5
• 80年代以后，雷灾出现的特点，与以往有极大的不同，可以概括为： (1)受灾面大大扩展，从电力、建筑这两个传统领域扩到几乎所有行业 部门，特别是与高新技术关系最密切的领域，如航天航空、国防、邮 电通信、铁路交通、计算机、电子工业、化工石油等等。(2)从二维空 间入侵变为三维入侵。从闪电直击，过电压波沿线传输变为空间闪电 的脉冲电磁场从三维空间入侵到任何角落，无孔不入地造成灾害，因 而防雷工程已从防直击雷、感应雷进入防雷电电磁脉冲(LEMP)，前面 是指雷电的受灾行业面扩大了，这儿是指雷电灾害的空间范围扩大了 (4)产生上述种种特点的根本原因，也就是关键性的特点是雷灾的主要 对象已集中在微电子器件设备上。雷电的本身并没有变，而是科学技 术的发展，使得人类社会的生产生活状况变了。微电子技术的应用广 泛渗透到各种生产和生活领域促进社会经济的发展，这是大好事。但 是微电子器件极端灵敏、它的这一特点又容易受到无孔不入的LEMP 的作用，或者造成微电子设备的失控，或者是损坏。
• 1887年伦敦筹资百万英磅建立供电公司，标志着电力供应由分散的 一家一户发电转变为由中心电站集中供电的开始，输电网迅速扩展， 高电压输电网的过电压保护和防雷就成为电力系统的极为重要的项目， 于是19世纪90年代就有E．Tomson发明的磁吹间隙，以它保护直流 电力设备，这可说是磁吹避雷器的前身。1901年德国制成串联线性 电阻限流的角形间隙，可以说是阀型避雷器的前身。此后由于电力工 业的大发展，电力系统成为建筑行业之后防雷需求最为迫切的部门， 对雷电的研究，主要在这一行业进行。这里有两个重要原因：第一、 电力系统需要研究过电压护和高压绝缘问题，这与防雷的研究，在物 理上是相似的，第二、为了研究的需要必须建立高电压实验室，因此 为人工模拟雷电的实验研究提供了物质条件。所以20世纪中，电力系 统高压实验室的研究为防雷作出了很重要贡献，今天我们关于雷电的 认识，很多来源于这些研究结果（比如国际大电网会议）。
• 80年代以后，雷灾出现的特点，与以往有极大的不同，可以概括为： (1)受灾面大大扩展，从电力、建筑这两个传统领域扩到几乎所有行业 部门，特别是与高新技术关系最密切的领域，如航天航空、国防、邮 电通信、铁路交通、计算机、电子工业、化工石油等等。(2)从二维空 间入侵变为三维入侵。从闪电直击，过电压波沿线传输变为空间闪电 的脉冲电磁场从三维空间入侵到任何角落，无孔不入地造成灾害，因 而防雷工程已从防直击雷、感应雷进入防雷电电磁脉冲(LEMP)，前面 是指雷电的受灾行业面扩大了，这儿是指雷电灾害的空间范围扩大了 (4)产生上述种种特点的根本原因，也就是关键性的特点是雷灾的主要 对象已集中在微电子器件设备上。雷电的本身并没有变，而是科学技 术的发展，使得人类社会的生产生活状况变了。微电子技术的应用广 泛渗透到各种生产和生活领域促进社会经济的发展，这是大好事。但 是微电子器件极端灵敏、它的这一特点又容易受到无孔不入的LEMP 的作用，或者造成微电子设备的失控，或者是损坏。
• 1887年伦敦筹资百万英磅建立供电公司，标志着电力供应由分散的 一家一户发电转变为由中心电站集中供电的开始，输电网迅速扩展， 高电压输电网的过电压保护和防雷就成为电力系统的极为重要的项目， 于是19世纪90年代就有E．Tomson发明的磁吹间隙，以它保护直流 电力设备，这可说是磁吹避雷器的前身。1901年德国制成串联线性 电阻限流的角形间隙，可以说是阀型避雷器的前身。此后由于电力工 业的大发展，电力系统成为建筑行业之后防雷需求最为迫切的部门， 对雷电的研究，主要在这一行业进行。这里有两个重要原因：第一、 电力系统需要研究过电压护和高压绝缘问题，这与防雷的研究，在物 理上是相似的，第二、为了研究的需要必须建立高电压实验室，因此 为人工模拟雷电的实验研究提供了物质条件。所以20世纪中，电力系 统高压实验室的研究为防雷作出了很重要贡献，今天我们关于雷电的 认识，很多来源于这些研究结果（比如国际大电网会议）。
防雷知识讲座
室外防雷的注意事项
不宜在树下避雨
01
在室外环境中，不宜在树下避雨，因为树的高度较高，容易成
为雷电放电的目标。
不要使用金属物品
02
在室外环境中，不要使用金属物品，如雨伞、铁锹等，因为金
属物品容易导电，增加被雷电击中的风险。
注意观察天气变化
03
在室外环境中，应注意观察天气变化，如发现有雷雨天气，应
及时采取措施躲避雷电。
建筑物防雷的注意事项
定期检查避雷装置
避雷装置需要定期检查和维护， 以确保其正常工作。如果发现避 雷装置损坏或失效，应及时更换
或修复。
注意接地处理
接地处理是防雷措施中的重要环节 ，需要确保接地电阻值符合规范要 求。如果接地电阻值过大，会影响 防雷效果。
加强屏蔽措施
屏蔽是防止雷电侵入的重要手段， 需要加强建筑物的屏蔽措施，特别 是对于高层建筑和电子设备等需要 特别注意。
防雷知识讲座
汇报人： 日期:
目录
• 防雷概述 • 建筑物防雷 • 室外防雷 • 室内防雷 • 防雷设备与维护 • 防雷常识与应急处理
01
防雷概述
雷电的形成与危害
雷电的形成
雷电是云层内部电荷积累到一定 程度后，形成电场并发生放电的 现象。
雷电的危害
雷电具有电击、火灾和爆炸等危 害，对人类生命财产安全构成威 胁。
设备损坏和故障。
室外防雷的措施
远离高地和金属物体
在室外环境中，应尽量远离高地、山顶、金属物体等易受雷击的 地方。
使用避雷针
避雷针是一种有效的防雷设备，通过吸引雷电放电到自身，从而保 护周围建筑物和人员免受雷击。
穿戴雨衣和橡胶鞋
在室外环境中，应穿戴雨衣和橡胶鞋等绝缘衣物，以减少被雷电击 中的可能性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2c 在野外,雷电击中通信 线缆
防雷避雷器雷电及过电压保护技术
讲座
8
邻近建筑物之间危险的浪涌雷击
几 100 kA
几 10 kV
几 100 kV
几 10 kV 230V OV
通信 线缆
几 kA
几
几 10 kA
几 10 kA
几 kA
几
几 kA
几
防雷避雷器雷电及过电压保护技术 讲座
230 V~ 几 kA
10
国际标准
总则 防雷器的选择 雷击保护 设备保护 低压防雷器 低压防雷器的安装 低压线路上的过电压 通信防雷器
IEC 61312-1 IEC 61312-3 (pending)
Water / Gas 几 kA
9
IEC TC 81 雷电保护
IEC 61024-1/ Ed. 2 Protection of structure against fire, explosion and life hazards IEC 81/151/CDV Status: MCR circulated Forecast: 2001
Part 3 (technical specification): Requirements of surge protective devices (SPDs) IEC 61312-3 TS Published: 2000-07
Amendment 1: Annex D Coordination of SPD within existing structures IEC 81/150/CD Forecast: 2001
Part 1: General principles IEC 61312-1 Published: 1995-02
Part 2 (technical specification): Shielding of structure, bonding inside structure and earthing IEC 61312-2 TS Published: 1999-08
Standard IEC 61643 Lightning protection -Telecommunication lines
Part 1: Fibre optic installations IEC 61643-1 Published: 1999-07
Part 2: Lines using metallic conductors IEC 81/164/FDIS Forecast 2001
Standard IEC 61024 Protection of structures against lightning
Part 1: General principles IEC 61024-1 Published: 1990-03
Section 1: Guide A Selection of protection levels for lightning protection systems IEC 61024-1-1 Published: 1993-08
IEC 61 lightning IEC 81/156/CD Forecast: 2001
Part 5: Application Guide IEC 81/165/CD Forecast: 2000
Technical Report IEC 61819 / Ed.1 Test parameters simulating the effects of LPS components IEC 81/145/CDV Forecast: 2001 TR
Section 2: Guide B Design, installation, maintenance and inspection of lightning protection systems Published: 1998-05
Standard IEC 61312 Protection against LEMP
Part 4 (Technical Report): Protection of equipment in existing structures Published: 1998-09
防雷避雷器雷电及过电压保护技术 讲座
Technical Report IEC 61662 Assessment of risk of damage due to lightning Published: 1995-04 Amendment 1 to IEC 61662 Published: 1996-05
过电压 31,68% (雷击及操作过电压)
防雷避雷器雷电及过电压保护技术
讲座
3
地名
海口 上海 重庆 拉萨 武汉 北京 呼和浩特
哈尔滨
中国各主要城市雷暴天数
平均全年日期 最早初日(日/月) 最晚终日(日/月)
104.3
1/1
30/12
32.2
14/2
10/10
40.1
14/2
1/12
75.4
9/3
3/11
26.7
11/1
20/12
36.7
30/3
3/11
29.5
20/3
24/10
28.9
20/4
10/10
防雷避雷器雷电及过电压保护技术
讲座
4
建筑物被烧毁
防雷避雷器雷电及过电压保护技术
讲座
5
电路板及元器件损坏
防雷避雷器雷电及过电压保护技术
讲座
6
配电柜被损坏
防雷避雷器雷电及过电压保护技术
讲座
7
雷暴引起感应雷击及过电压
直击雷或邻近雷击: 1 击在外部防雷系统，如保护框架（工业装置上.）电缆上等。
2b
1a 浪涌电流在接地电阻Rst上引起电压降。
1b 闭合环路感应产生过电压
1 L1 L2 L3 PEN
2a
20 kV
2c
1a
Rst 信息系统
1b
电源系统
2a 远处雷击: 击在远处架空输送线 缆上
2b 雷云之间的放电通过 架空线缆引起感应雷 电波及过电压。
Lightning&Surge Protection 雷电及过电压保护讲座
防雷避雷器雷电及过电压保护技术
讲座
1
防雷避雷器雷电及过电压保护技术
讲座
2
1997年对超过8722多件案例损坏原因的分析
不小心/误操作 22,67%
水灾 6,22%
火灾 4,88%
盗窃 7,01%
其它 26,76%
风暴 0,78%
防雷避雷器雷电及过电压保护技术
讲座
8
邻近建筑物之间危险的浪涌雷击
几 100 kA
几 10 kV
几 100 kV
几 10 kV 230V OV
通信 线缆
几 kA
几
几 10 kA
几 10 kA
几 kA
几
几 kA
几
防雷避雷器雷电及过电压保护技术 讲座
230 V~ 几 kA
10
国际标准
总则 防雷器的选择 雷击保护 设备保护 低压防雷器 低压防雷器的安装 低压线路上的过电压 通信防雷器
IEC 61312-1 IEC 61312-3 (pending)
Water / Gas 几 kA
9
IEC TC 81 雷电保护
IEC 61024-1/ Ed. 2 Protection of structure against fire, explosion and life hazards IEC 81/151/CDV Status: MCR circulated Forecast: 2001
Part 3 (technical specification): Requirements of surge protective devices (SPDs) IEC 61312-3 TS Published: 2000-07
Amendment 1: Annex D Coordination of SPD within existing structures IEC 81/150/CD Forecast: 2001
Part 1: General principles IEC 61312-1 Published: 1995-02
Part 2 (technical specification): Shielding of structure, bonding inside structure and earthing IEC 61312-2 TS Published: 1999-08
Standard IEC 61643 Lightning protection -Telecommunication lines
Part 1: Fibre optic installations IEC 61643-1 Published: 1999-07
Part 2: Lines using metallic conductors IEC 81/164/FDIS Forecast 2001
Standard IEC 61024 Protection of structures against lightning
Part 1: General principles IEC 61024-1 Published: 1990-03
Section 1: Guide A Selection of protection levels for lightning protection systems IEC 61024-1-1 Published: 1993-08
IEC 61 lightning IEC 81/156/CD Forecast: 2001
Part 5: Application Guide IEC 81/165/CD Forecast: 2000
Technical Report IEC 61819 / Ed.1 Test parameters simulating the effects of LPS components IEC 81/145/CDV Forecast: 2001 TR
Section 2: Guide B Design, installation, maintenance and inspection of lightning protection systems Published: 1998-05
Standard IEC 61312 Protection against LEMP
Part 4 (Technical Report): Protection of equipment in existing structures Published: 1998-09
防雷避雷器雷电及过电压保护技术 讲座
Technical Report IEC 61662 Assessment of risk of damage due to lightning Published: 1995-04 Amendment 1 to IEC 61662 Published: 1996-05
过电压 31,68% (雷击及操作过电压)
防雷避雷器雷电及过电压保护技术
讲座
3
地名
海口 上海 重庆 拉萨 武汉 北京 呼和浩特
哈尔滨
中国各主要城市雷暴天数
平均全年日期 最早初日(日/月) 最晚终日(日/月)
104.3
1/1
30/12
32.2
14/2
10/10
40.1
14/2
1/12
75.4
9/3
3/11
26.7
11/1
20/12
36.7
30/3
3/11
29.5
20/3
24/10
28.9
20/4
10/10
防雷避雷器雷电及过电压保护技术
讲座
4
建筑物被烧毁
防雷避雷器雷电及过电压保护技术
讲座
5
电路板及元器件损坏
防雷避雷器雷电及过电压保护技术
讲座
6
配电柜被损坏
防雷避雷器雷电及过电压保护技术
讲座
7
雷暴引起感应雷击及过电压
直击雷或邻近雷击: 1 击在外部防雷系统，如保护框架（工业装置上.）电缆上等。
2b
1a 浪涌电流在接地电阻Rst上引起电压降。
1b 闭合环路感应产生过电压
1 L1 L2 L3 PEN
2a
20 kV
2c
1a
Rst 信息系统
1b
电源系统
2a 远处雷击: 击在远处架空输送线 缆上
2b 雷云之间的放电通过 架空线缆引起感应雷 电波及过电压。
Lightning&Surge Protection 雷电及过电压保护讲座
防雷避雷器雷电及过电压保护技术
讲座
1
防雷避雷器雷电及过电压保护技术
讲座
2
1997年对超过8722多件案例损坏原因的分析
不小心/误操作 22,67%
水灾 6,22%
火灾 4,88%
盗窃 7,01%
其它 26,76%
风暴 0,78%
