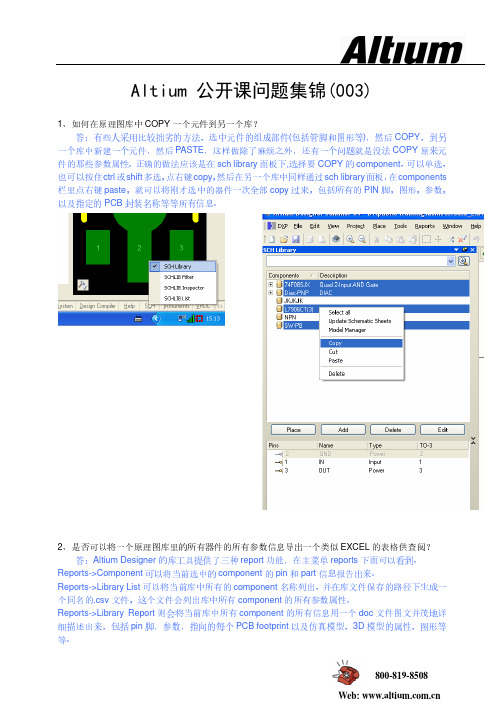

Altium 公开课问题集锦(003)1、如何在原理图库中COPY一个元件到另一个库？答：有些人采用比较拙劣的方法，选中元件的组成部件(包括管脚和图形等)，然后COPY，到另一个库中新建一个元件，然后PASTE，这样做除了麻烦之外，还有一个问题就是没法COPY原来元件的那些参数属性。
正确的做法应该是在sch library面板下,选择要COPY的component，可以单选，也可以按住ctrl或shift多选，点右键copy，然后在另一个库中同样通过sch library面板，在components 栏里点右键paste，就可以将刚才选中的器件一次全部copy过来，包括所有的PIN脚，图形，参数，以及指定的PCB封装名称等等所有信息。
2、是否可以将一个原理图库里的所有器件的所有参数信息导出一个类似EXCEL的表格供查阅？答：Altium Designer的库工具提供了三种report功能，在主菜单reports下面可以看到。
Reports->Component可以将当前选中的component的pin和part信息报告出来。
Reports->Library List可以将当前库中所有的component名称列出，并在库文件保存的路径下生成一个同名的.csv文件，这个文件会列出库中所有component的所有参数属性。
Reports->Library Report则会将当前库中所有component的所有信息用一个doc文件图文并茂地详细描述出来，包括pin脚，参数，指向的每个PCB footprint以及仿真模型，3D模型的属性，图形等等。
3、在PCB库中如何建立异形焊盘答：在PCB库中，先放置普通焊盘，而对于异形焊盘的描述可以采用其他元素如fill, line等来实现，这样做好的库封装被调用到PCB设计的时候会产生一个附加的元素无网络的问题，这时候需要在PCB设计环境下使用design->netlist->configure physical nets来对这些无网络的元素进行处理，如下图，执行指定的操作，即可为异形焊盘的附加元素添加与原焊盘一致的网络。
1、Altium Designer PCB布线时，如何设置电器删格（注：当我点击交互式布线时，鼠标放在焊盘上，发现焊盘上原来会显示的正六边形没有了，看在哪儿设置能把那个圈圈显示出来呢？）电气栅格，就是你的光标距离某些对象小于一定距离时，会自动吸附过去，这样可以提高光标定位的精度，解决某些对象不在移动栅格上的问题。
a）在PCB页面右键→Options→Board Options...→Electrical Grid勾上Range设置捕捉距离。
b）在PCB页面按快捷键D+O，Electrical Grid勾上2、设置原理图图纸大小。
在PCB页面右键→Options -> sheet…standard style3、altium designer 如何把原理图和pcb图转换成pdffile——smart pdf——next——选择current Document[****.SchDoc]一项——next——在该页面下选择你的原理图文件或者连你的pcb文件也一同选上——next——next——next——next——在这个页面下你看你个人喜好了，如果不想多生成什么文件的话就把下面那个save setting to output job document的对勾去掉——finish，之后就好了。
pdf文件就保存在你的工程文件夹下4、altium designer 9怎么画斜线Shift+Space将走线方式更改至Any Angle（任意角度）后即可拉斜线。
如果切换走线方式不出现Any Angle的话，检查Preferences中是不是勾选了Restrict to 90/45°。
请问Restrict to 90/45°在哪能找到在PCB编辑器界面下，快捷方式T、P，在preferences里面找5、Altium Designer技巧：如何确定PCB板大小选择【Design】->【Board Shape】->【Define from selected objects】6、altium designer 如何在pcb时把底板增大Design >> Board Shape >> Redefine Board Shape7、Altium Designer 中在PCB环境下怎么一次性修改元件标号字体大小?在PCB环境下，单击一个TXT，然后右击，find similar object（shift+F）就会弹出你第一个窗口，object kind栏里面选择same 应用确认，发现所有的txt都被选中，然后打开你第二个对话框，就会有Text Height 和Text Width两个栏，然后修改就行了。

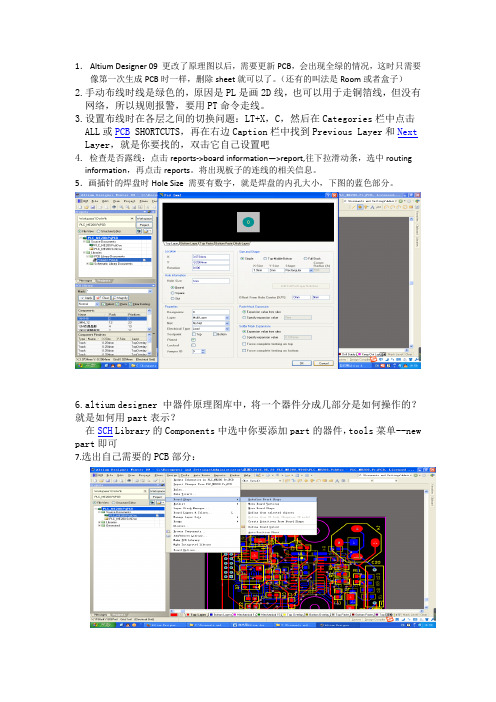

1．Altium Designer 09 更改了原理图以后，需要更新PCB，会出现全绿的情况，这时只需要像第一次生成PCB时一样，删除sheet就可以了。
（还有的叫法是Room或者盒子）2.手动布线时线是绿色的，原因是PL是画2D线，也可以用于走铜箔线，但没有网络，所以规则报警，要用PT命令走线。
3.设置布线时在各层之间的切换问题：LT+X，C，然后在Categories栏中点击ALL或PCB SHORTCUTS，再在右边Caption栏中找到Previous Layer和Next Layer，就是你要找的，双击它自己设置吧4.检查是否露线：点击reports->board information—>report,往下拉滑动条，选中routinginformation，再点击reports。
将出现板子的连线的相关信息。
5．画插针的焊盘时Hole Size 需要有数字，就是焊盘的内孔大小，下图的蓝色部分。
6.altium designer 中器件原理图库中，将一个器件分成几部分是如何操作的？就是如何用part表示？在SCH Library的Components中选中你要添加part的器件，tools菜单--new part即可7.选出自己需要的PCB部分：8.P+F可以大面积布线9.从Altium Designer09将原理图无失真的（矢量图，放大不失真）复制到word上，Ctrl+C,Ctrl + V就可以10.用Altium Designer怎样在PCB板上寻找元器件如果你知道元件的序号(designator),可以按下J,C,然后输入序号跳到元件所在位置,元件会出现在屏幕中心.如果是sch跟pcb在同一个project下,你从原理图选定元件,然后右键元件,选part actions->select pcb components,就会跳到pcbdoc里把你要的那个元件选定11.Protel 99 se中,如何找出PCB中某一网络连接的所有元件1：PCB左边Browes下拉选中Nets选择想要的网络名2：快捷键S+P点击PCB上想要选中线路，12.altium designer原理图如何查找网络标号方法一：如果只知道网络标号的名称，尚未找到任何一个，可以：Ctrl+F，输入网络标号名称，可按顺序逐个查看各个网络标号。
Altium designer 规则检查常出的问题汇总Altium designer 规则检查常出的问题汇总1．Rule Violations Count违反数2．Short-Circuit Constraint (Allowed=No) (All),(All)短路约束=不允许)(全部),(全部)3．Un-Routed Net Constraint ( (All) ) 26Un-Routed净约束(所有)26岁4．Clearance Constraint (Gap=9mil) (All),(All)间隙约束(间隙= 9 mil)(全部),(全部)5．Power Plane Connect Rule(Relief Connect )(Expansion=20mil) (ConductorWidth=10mil) (Air Gap=10mil) (Entries=4) (All)功率平面连接规则(救济连接)(扩展= 20 mil)(导体宽= 10 mil)(气隙= 10 mil)(条目= 4)(全部)06．Width Constraint (Min=8mil) (Max=20mil) (Preferred=15mil) (All)宽度约束(Min = 8 mil)( Max= 20 mil)(优先15例mil)(全部)问题应该出在你设置和实际的冲突，你的Protel所设置的最小线宽是25mil，最大线宽也是25mil，默认线宽还是25mil，这本没错，但可能是你的某根GND线不是25mil，或者你用了覆铜，而覆铜的线条（Track Width）也不是25mil，所以才出错！建议在Design 的Rule里设置一下Width Constraint的最大和最小线宽，调整到合适范围，就不会报错了。
7．Height Constraint (Min=0mil) (Max=1000mil) (Prefered=500mil) (All)高度约束(Min = 0 mil)( Max = 1000 mil)(优先= 500 mil)(全部)8．Hole Size Constraint (Min=1mil) (Max=150mil) (All)孔尺寸约束(Min = 1 mil)( Max = 150 mil)(全部)修改尺寸，设计孔大于你设置的规则的值9．Hole To Hole Clearance (Gap=6mil) (All),(All)洞孔间隙(间隙= 6 mil)(全部),(全部)引脚安全间距问题，一般是封装的问题，如果确定封装没问题，这个错误基本你可以忽略。
AltiumDesigner设计报错问题总结在编译原理图时，引脚和连线旁边出现很多红线，提示error：signalwithnodriver。
原理图没有加入到Project里。
第一次导入没问题，但是改了个元件的封装，在更新一下（Design—UpdateSCH），点击导入时出现UnkownPin。
解决方案一：把第一张PCB删掉，新建一个PCB再倒入。
解决方案二：把改过的元件在PCB中删除，再倒入。
以上问题本应该是没问题的，但是可能是我们使用的盗版软件的原因。
用altiumdesigner画完图编译后，出现几百警告，几乎的所有的都是Offgridpin画的图在项目中去编译，的不能编译，如果文件不在项目中的话，就会出现你说的不在网络的提示。
你的元件没有在原理图上真正形成电气上的连接。
你的元件库没有被软件别。
没有你建一个项目文件，把你的原理图放在里去做编译，这样就不会出错了。
是因为你原理图中的元件引脚尺寸和你设置的栅格尺寸不对应，导致系统无法识别而报错，引脚长度尺寸必需设置成栅格尺寸的整数倍！！！你把你做的原理图元件重新再画一遍，再编译，问题解决！！!双面板应该都有哪些Layer?TopLayer顶层铜皮，双面板必须要BottomLayer底层铜皮，双面板必须要TopOverLayer顶层丝印，一般需要，也有节约成本不做的。
BottomOverLayer底层丝印，一般不需要，底层放原件的话，也可以加。
Top/BottomSoldermask顶层底层阻焊层，就是“绿油”，一般需要，也有节约成本不做的。
Mechinical1/4机械层1/4，板边以及板内开槽，1无金属化，4有金属化。
Keepout禁止布线区域，不自动布线的话可以不要。
然而中国的现实是用Keepout做板框成了行规，你要正规地给他们机械层往往还不会做了。
Top/BottomPastemask顶层底层钢板层，如果要批量焊接SMD器件的板子，需要定做钢板，这两层不在PCB上，是生产需要的工装.Multilayer多层，在所有层上都存在的东西，比如直插器件的焊盘，这层一般是必须的，不要试图关闭它。
AltiumDesigner设计报错问题总结在编译原理图时，引脚和连线旁边出现很多红线，提示error：signalwithnodriver。
原理图没有加入到Project里。
第一次导入没问题，但是改了个元件的封装，在更新一下（Design—UpdateSCH），点击导入时出现UnkownPin。
解决方案一：把第一张PCB删掉，新建一个PCB再倒入。
解决方案二：把改过的元件在PCB中删除，再倒入。
以上问题本应该是没问题的，但是可能是我们使用的盗版软件的原因。
用altiumdesigner画完图编译后，出现几百警告，几乎的所有的都是Offgridpin画的图在项目中去编译，的不能编译，如果文件不在项目中的话，就会出现你说的不在网络的提示。
你的元件没有在原理图上真正形成电气上的连接。
你的元件库没有被软件别。
没有你建一个项目文件，把你的原理图放在里去做编译，这样就不会出错了。
是因为你原理图中的元件引脚尺寸和你设置的栅格尺寸不对应，导致系统无法识别而报错，引脚长度尺寸必需设置成栅格尺寸的整数倍！！！你把你做的原理图元件重新再画一遍，再编译，问题解决！！!双面板应该都有哪些Layer?TopLayer顶层铜皮，双面板必须要BottomLayer底层铜皮，双面板必须要TopOverLayer顶层丝印，一般需要，也有节约成本不做的。
BottomOverLayer底层丝印，一般不需要，底层放原件的话，也可以加。
Top/BottomSoldermask顶层底层阻焊层，就是“绿油”，一般需要，也有节约成本不做的。
Mechinical1/4机械层1/4，板边以及板内开槽，1无金属化，4有金属化。
Keepout禁止布线区域，不自动布线的话可以不要。
然而中国的现实是用Keepout做板框成了行规，你要正规地给他们机械层往往还不会做了。
Top/BottomPastemask顶层底层钢板层，如果要批量焊接SMD器件的板子，需要定做钢板，这两层不在PCB上，是生产需要的工装.Multilayer多层，在所有层上都存在的东西，比如直插器件的焊盘，这层一般是必须的，不要试图关闭它。
[ 原理图部分题目]题目内容1=简述在 AltiumDesigner中新建一个工程，并在工程中新建一个原理图的方法。
选中工程点右键题目内容2=*.prjpcb、*.schdoc文件的名称是什么？PCB工程文件 , 原理图文件题目内容3=简述绘制SCH图的简要过程。
1)增加库 , 在库里查找元件2)双击元件放到原理图3)布局 ,布线4)放置端口 , 网络标号 , 电源 , 说明等题目内容4=简述在原理图中增加一个电阻电容二极管两头插针的方法。
电阻电容二极管两孔插针题目内容5=简述在原理图中增加一个网络标号的方法。
题目内容6=简述原理图设计完成后，编译检错的方法题目内容7=简述原理图设计中生成BOM表的方法。
题目内容8=简述在原理图中增加端口的方法。
题目内容9=简述在原理图中增加电源和地的方法。
题目内容10=简述在原理图中增加总线的方法。
题目内容11=简述在原理图中增加网络标号的方法。
题目内容12=简述在原理图库中，查找器件的方法。
题目内容15=简述原理图设计中，生成网络表表的方法。
[ 原理图库文件部分试题]题目内容1=简述在 AltiumDesigner中新建一个原理图库的方法。
题目内容2=简述绘制SCH图库元件的简要过程。
右键给个名字1)画外框 2) 增加引脚 3) 引脚设定引脚名称引脚表记电气特点等题目内容 3=简述在原理图库中增加一个新元件的方法右键给个名字题目内容 4=简述原理图库中更正元件名称的方法题目内容 5=简述原理图库中，建立有多个 Part 的元件方法题目内容 6=简述原理图库中，更正元件管脚属性的方法双击管脚题目内容 7=*.intlib文件的名称是什么？集成库包含原理图库和封装库题目内容8=*.schlib文件的名称是什么？原理图库文件题目内容9=层次原理图的绘制方法有几种？由上向下由下向上题目内容10=自上向下法绘制层次原理图的主要步骤？先画总图再由总图生成子图[PCB 部分试题 ]题目内容1=简述 AltiumDesigner中测量距离的方法Ctrl+M题目内容2=不相同的器件可以有相同的封装吗？可以题目内容3=封装平时可以分为哪两大类？直插和贴片题目内容4=封装的含义？电阻管脚距离300mil题目内容5=贴片器件的封装0805（单位 mil ）的含义是什么？长 80mil 宽 50mil题目内容6=Mil 和 inch 的关系是什么？1000mil=1inch题目内容7=Mil 和 mm的关系是什么？100mil=题目内容8=PCB布线的时候，可以90 度折线吗？不可以题目内容9=若是需要在顶层和基层布线，平时如何设定工作层？Toplayer顶层Bottomlayer基层题目内容10=如何汉化AltiumDesigner软件？[pcb 电路部分试题]题目内容1=如何建立一个PCB文件？题目内容2=简述绘制PCB图的简要过程。
使用Altium Designer Winter 09软件快速设计印刷电路板芮新芳,朱朝霞,牛耀国(中国计量学院工程训练中心,浙江杭州310018)摘 要:结合笔者的A ltium Designer W inter 09教学经验,针对广大初学者,介绍了如何快速采用该软件设计出印刷电路板,并论述了整个项目开发设计过程中的注意事项、常见问题和解决方法。
关键词:A lt ium D esig ner;SCH ;P CB;库;封装中图分类号:T P311.52 文献标识码:A 文章编号:1672-7800(2011)06-0069-02作者简介:芮新芳(1973-),女,山东济宁人,硕士,中国计量学院工程训练中心电子实习指导教师、讲师,研究方向为计算机应用技术、电子技术;朱朝霞(1963-),女,浙江杭州人,中国计量学院工程训练中心电子实习指导教师、高级实验师,研究方向为电力电子技术;牛耀国(1980-),男,山西吕梁人,中国计量学院工程训练中心电子实习指导教师、工程师,研究方向为电子技术。
0 引言Protel 系列软件是当前国内应用最为广泛的EDA 设计工具之一,A ltium Ddesigner Wint er 09是A ltium 公司推出的该系列软件的较新版本。
该软件功能强大,界面友好,已经被越来越多的电子设计人员采用。
怎样学习使用该软件在较短的时间内设计出电路板,并将设计的图纸转变成最终的实物电路板,是许多开始接触该软件的设计人员面临的问题。
笔者根据近两年的实践教学,结合学生学习过程中经常遇到的问题,总结出一些较为实用的经验。
下面对整个印刷电路板的设计流程加以论述,介绍在每个环节中出现的常见问题和解决方法。
1 建立项目文件打开软件,新建项目文件(**.PrjPCB)。
本文后面提到的其他各类文件,包括原理图文件(*.SchDoc)、PCB (*.PcbDoc)文件、库文件(*.SchL ib,*.PcbLib)等都应该建立在该项目文件中。
Altium 公开课问题集锦(001)1、在原理图模板的文件选项参数的参数名为Document Name下添加了…电源‟这个值，为什么在原理图中使用该模板并放置字符串为"=Document Name'后，它没有显示…电源‟这个值？答：因为Document Name字段为系统字段，它的值就是自己设计的文件名称（自动读取），与自行添加的值无关。
2、怎么在设计原理图时调用自己创建好的模板？答：只要在软件的参数设置(菜单DXP->>Preferences->>Schematic->>General)中模板(Template)选项下把创建好的模板文件添加进来，每次新建原理图都会把该模板添加到设计中。
3、怎么通过Excel文件创建原理图符号库？答：首先需要有满足一定参数要求的Excel文件(比如器件符号的基本元素：对象类型Object Kind、管脚XY坐标、管脚方向Orientation、管脚名称Name、管脚符号Symbol、电气类型Electrical Type和管脚标号Designator等等信息），然后打开该文件并拷贝文件中的内容，在创建原理图符号库时打开Schlib List面板，在面板中点击鼠标右键，从弹出菜单下选择Smart Grid Insert，再从Smart Grid Insert对话框中选择Automatically Determine Paste就能根据拷贝的内容创建原理图符号库。
4、怎么创建和配置Output Job File来批量输出文件？答：Altium Designer可以通过Output Job File来批量生成和输出文件，只要在Altium Designer 的Project面板中选择要操作的项目，点击鼠标右键选择添加新的Output Job file，然后在该文件输出媒体（Output Media）区选择你所需要的操作（打印、出版到PDF、出版到网页、生成文件）并在该操作上点击鼠标右键选择配置，最后在输出文件（Output）区选择所需要输出的文件（同样通过在该文件上点击鼠标右键来配置该文件的输出），最后只要再点击输出媒体区的操作就可以了。
Altium Designer 是一款广泛应用于电子设计自动化领域的软件评台，它的使用涉及到许多复杂的技术和概念。
在实际操作中，使用者常常会遇到各种问题和疑惑，下面我将以从简到繁的方式，从多个角度为您解答 altiumdesigner 常见问题。
1. Altium Designer 是什么？Altium Designer 是一款电子设计自动化软件，它提供了完整的电路设计解决方案，包括原理图设计、PCB 设计、FPGA 开发等多个功能模块。
它的特点是集成度高、操作便捷、功能强大，被广泛应用于各种电子产品的设计和开发中。
2. 如何解决 Altium Designer 软件安装问题？在安装Altium Designer 软件时，有时会遇到各种问题，如安装失败、启动错误等。
这可能是由于系统环境不兼容、软件版本不匹配等原因造成的。
解决方法包括检查系统要求、更新最新版本、重新安装等步骤。
3. 如何绘制原理图和布局电路板？在 Altium Designer 中，绘制原理图和布局电路板是使用频率很高的功能。
对于新手来说，可以通过查阅官方文档、观看教学视频、参加培训课程等方式来学习。
在实际操作中，可以借助软件的快捷键和工具栏来简化操作流程，提高效率。
4. 如何处理 Altium Designer 中的元件库问题？在进行电路设计过程中，元件库是非常重要的一环，它直接影响到设计的准确性和效率。
当遇到元件库缺失、错误或不完整的情况时，可以通过手动添加元件、更新元件库、下载第三方元件库等方法来解决。
5. 如何克服 Altium Designer 运行速度慢的问题？随着设计项目的复杂度增加，Altium Designer 的运行速度可能会变得较慢，这会影响到设计效率。
为了解决这一问题，可以尝试升级硬件设备、优化软件设置、简化设计内容等方式来提升运行速度。
6. 如何解决 Altium Designer 在实际布局过程中出现的设计规则和错误问题？在 PCB 布局设计中，经常会出现设计规则和错误问题，如连线长度不满足、间距不符合等。
