宝利通GROUP500产品说明书

视频会议终端Group500安装操作手册目录一、设备硬件介绍 ................................................................... 错误!未定义书签。

1、 GROUP 500介绍-背板连线示意： ................................................. 错误!未定义书签。

2、主屏幕显示状态................................................................ 错误!未定义书签。

二、设备系统配置 ................................................................... 错误!未定义书签。

1、系统开机配置.................................................................. 错误!未定义书签。

2、遥控器操作方法................................................................ 错误!未定义书签。

3、呼叫对方...................................................................... 错误!未定义书签。

4、高级进阶设置.................................................................. 错误!未定义书签。

三、设备常见故障处理 ............................................................... 错误!未定义书签。

1、遥控器的充电.................................................................. 错误!未定义书签。

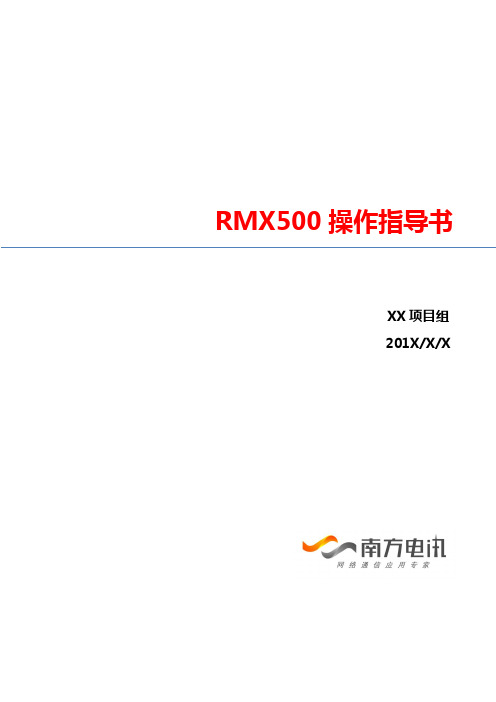

RMX500操作指导书XX项目组201X/X/X目录第1章产品介绍 (4)1.1产品概述 (4)1.2产品特点 (5)第2章系统操作 (6)3.1界面介绍 (6)3.2添加地址 (8)3.3会议模板配置 (9)3.3.1进入配置面板 (9)3.3.2新建会议模板 (9)3.4会议管理 (13)3.4.1新建会议 (13)3.4.2会议控制 (15)3.4.3终端呼入 (19)3.4.4会议录制 (20)3.4.5更改背景音乐 (21)3.5高级功能 (21)3.5.12台RMX1000设备堆叠 (21)3.5.22台RMX设备热备份 (22)第3章常见问题 (22)4.1IE浏览器无法登陆MCU设备 (22)4.2终端无法被MCU邀请入会 (23)4.3无法发送双流 (23)4.4会议图像效果差，有抖动或马赛克现象 (23)4.5MCU的多网段应用 (24)4.6设备无法加电 (24)4.7无法登录MCU设备 (24)第1章产品介绍1.1产品概述高品质的实时多媒体通信平台全面支持HD（音频、视频和双流）融合多种不同的通信协议、格式、速率卓越的网络适应机制完全符合工业标准的19英寸硬件平台，安装方便,可独立安装在任何位置，也可安装在标准的机柜中一体化系统平台（语音、视频、数据)，高可靠性、高稳定性、使用方便支持双电源备份（可选）,安全、可靠创新的智能CP模式，可以在分屏会议中灵活满足各种复杂需求,高清、标清、纯语音客户端可自由互通.以及支持不同协议、不同速率的会议LPR（Lost Packet Recovery)和动态抖动缓存支持，最新的POLYCOM 专利技术LPR ，抗丢包传输能力极为出色,是目前专业机构评测的最强大的丢包恢复处理技术灵活、快速、安全的网络应用支持，2个千兆口，提供内部路由。

支持跨网组会，防火墙穿透和NAT功能。

可以手动指定TCP和UDP端口灵活、丰富的分屏模式,支持35种不同分屏模式，支持自定义分屏模式和自动分屏模式1.2产品特点支持2台RMX500设备堆叠RMX500可以2台进行堆叠,扩充单台设备的资源能力，支持更多的会议和与会者主从设备需配置相同子网，且连接1000M 网络最多支持2 台设备主从设备需使用相同版本，且从设备能力不能高于主设备纯音频资源不可用从MCU 的GK、SIP Server 配置无效主和从MCU 剩余资源都小于4 时不能创建会议•RMX 500 堆叠后支持最大24 个会议支持2台RMX设备热备份RMX500支持两台设备互为备份，当主设备出现异常情况时，可以在很短的时间内切换到从设备，保证会议的正常进行支持备机IP 地址和服务IP 地址同子网仅支持相同版本设备仅支持相同型号设备不支持双网口多路由备份模式不支持热备下升级设备版本自定义Skin、证书、IVR、路由、SIP Server、观察者和被观察者功能设置不可备部分终端有时不能被正常挂断,需手动挂机主备切换后在系统警告里显示“主备工作正常”信息，10 秒后自动消失第2章系统操作3.1界面介绍会议列表会议列表面板中显示当前设备上所有正在运行的会议及相关信息，包括会议的状态、会议号码、开始时间和结束时间.在此处可以新建、删除、锁定和解锁会议,以及查看会议的详细参数信息。

Polycom Group550Polycom RealPresence Group 550 广泛适用于会议室和其它各种视频协作式环境，包括各类小型会议室和大型会议室。

新一代功能强大及简捷的用户界面，为用户带来无与伦比的应用体验。

Polycom RealPresence Group 550产品介绍最佳的应用体验Polycom RealPresence Group550的易用性为视频协作确立了新的业界标准。

其突破性的用户体验让即使第一次使用的用户也能够无需培训轻松上手。

此外，独特的智能飞屏（Polycom SmartPairing）还方便您通过自己的Apple iPad等平板电脑来启动和管理视频通话。

Polycom RealPresence Group 550提供逼真的音、视频效果和完美的视频协作体验，高达1080P 60帧的视频分辨率为您的业务通信实现了更高水平的清晰度和真实性，用户将因此更加喜欢在日常通信中使用视频，从而迅速提高视频的使用率和团队的工作效率，并加快投资回报（ROI）。

高达1080P 60帧分辨率的内容可轻松满足在共享视频、设计动画或其它同时需要较高的分辨率和流畅度的应用场景。

您能够同时看见高清晰、超流畅的人物和内容，这种优势将使您的视频协作更加高效自如。

宝利通Group550 标准机架式设计，便于大中型会议室的安装使用，丰富的音视频接口可以满足各种各样的接入需求。

无与伦比的互操作性宝利通Group 550完全基于标准，能够连接目前在用的其它数以百万计的标准视频系统，内嵌支持各种统一通信（UC）平台可实现无须添加昂贵和复杂的网关，即可轻松地整合您现有的通信方式。

RealPresence Group 系列还支持互操作性SVC 架构，Polycom 率先提供现有视频系统和全新SVC 系统之间的视频通话功能。

最低的总拥有成本Polycom Group550将H.264 High Proile 的优势扩展到了1080P 60 帧人物和内容，不断降低视频协作的总拥有成本。
